Газорозподільний механізм (ГРМ) Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
бензиновий двигун Geely, регулювання клапанів Geely, не заводиться Geely, бензиновий двигун Geely Tugella, регулювання клапанів Geely Tugella, не заводиться Geely Tugella
7. Газорозподільний механізм (ГРМ)
Заміна переднього кожуха ременя приводу ГРМ
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Зніміть верхню панель переднього бампера.
5. Зніміть верхню панель правого крила.
6. Підніміть автомобіль.
7. Зніміть нижню захисну пластину двигуна.
8. Злийте рідину, що охолоджує.
9. Зніміть розширювальний бачок.
10. Зніміть праву подушку двигуна.

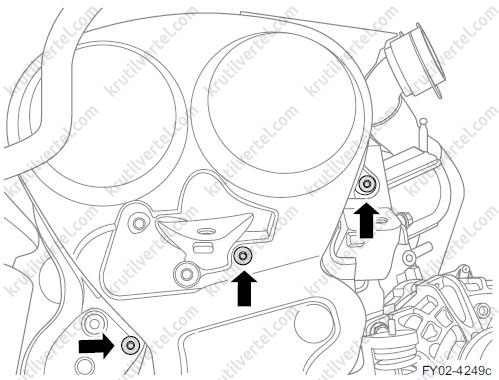

11. Викрутіть три гвинти переднього кожуха ременя приводу ГРМ.
Примітка:
Момент затягування під час встановлення: 10 Н·м.
12. Від'єднайте передній кожух ременя приводу ГРМ від заднього кожуха та зніміть передній кожух.
13. Встановлюйте в порядку, зворотному зняття.

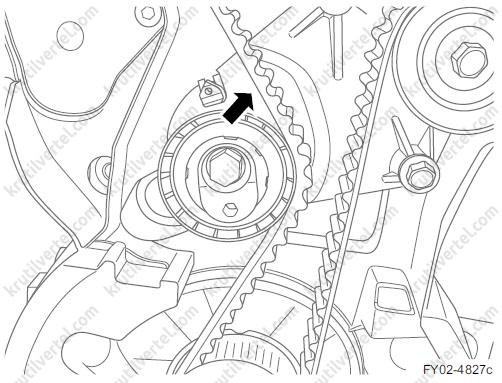

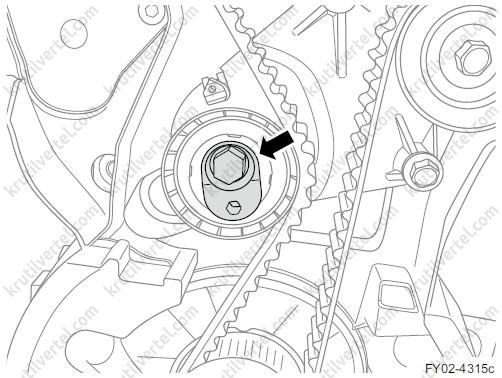

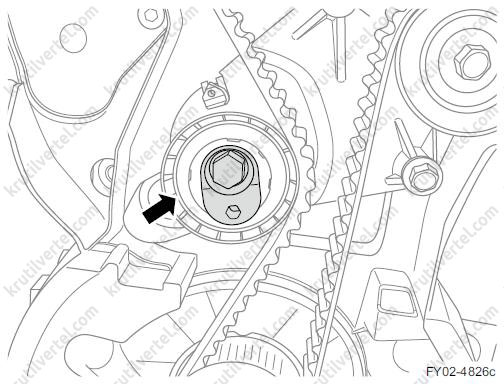

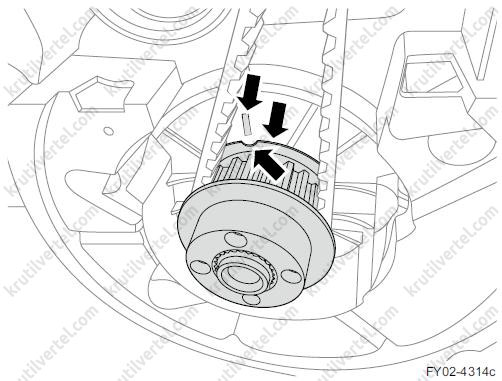

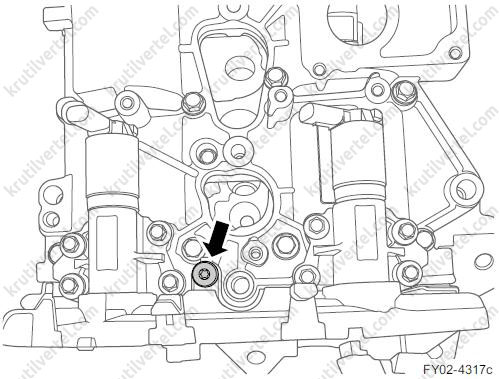

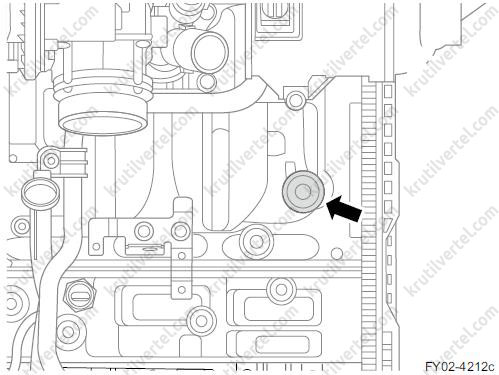

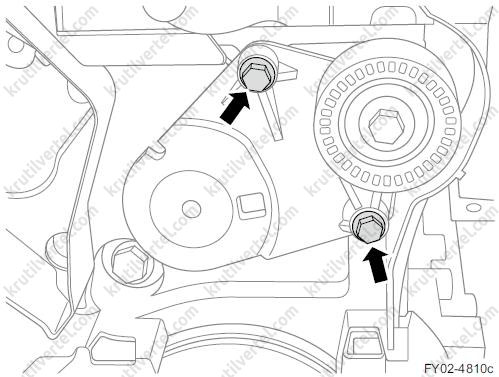

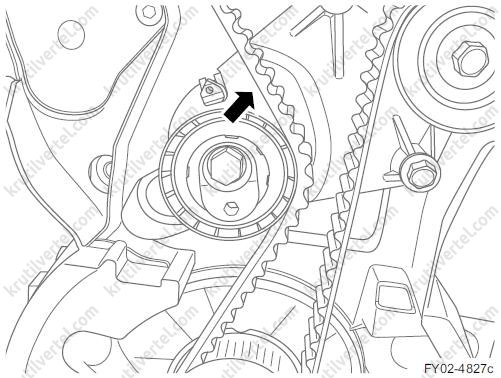

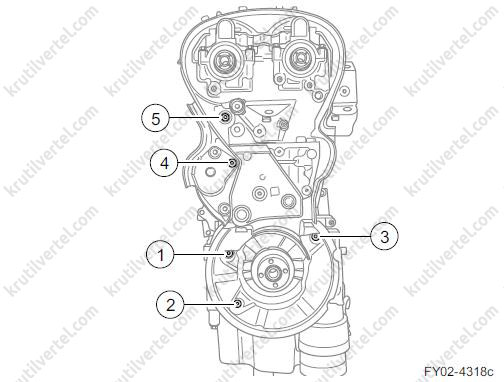

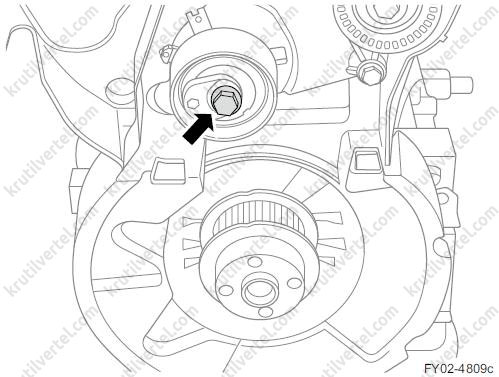

Заміна ременя приводу ГРМ
Зняття
1. Відкрийте капот двигуна.
