Інформаційно-розважальна система Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

3. Інформаційно-розважальна система

Опис та принцип дії

Установки аудіосистеми: При від'єднанні акумулятора всі налаштування аудіосистеми повертаються до стандартних налаштувань.

Передні та задні динаміки: Аудіосистема автомобіля може бути представлена ​​у двох конфігураціях:

Тип 1 — використовується вісім динаміків: два низькочастотні динаміки і два високочастотні динаміки встановлені на передні двері. Два низькочастотні динаміки та два високочастотні динаміки встановлені на задні двері.

Тип 2 — використовується десять динаміків: два низькочастотні динаміки і два високочастотні динаміки встановлені на передні двері. Два низькочастотні динаміки та два високочастотні динаміки встановлені на задні двері, один центральний динамік встановлений на панель приладів, один сабвуфер встановлений у багажник.

Готова система Bluetooth: Бортова система Geely гучномовного зв'язку Bluetooth Geely формує бездротове з'єднання з мобільними телефонами, що підтримують технологію Bluetooth, забезпечуючи можливість телефонних дзвінків без використання рук та відтворення музики у стереозвучанні через аудіосистему. У системі Geely гучномовного зв'язку Bluetooth реалізовані такі функції:

1. Якісний бездротовий телефонний зв'язок Bluetooth:

• Підтримка набору пропущеного дзвінка, набору отриманого дзвінка та повторного набору.
• Підтримка конфіденційного режиму/перемикання режиму без використання рук — увімкнення/вимкнення мікрофона.

2. Сенсорний екран із можливістю відтворення та роботи з DVD-дисками — синхронне завантаження та перегляд контактів мобільного телефону:

• Керування Bluetooth-пристроями.
• Здійснення дзвінків через сенсорний екран.

3. Повне розпізнавання мови:

• Розпізнавання голосу (китайською та англійською мовами).
• Звукове сповіщення та діалог (китайською та англійською мовами).
• Розпізнавання голосу можна використовувати для таких операцій, як цифровий набір, набір контактів, що зберігаються в системі, повторний набір, набір пропущених дзвінків, набір прийнятих дзвінків, набір додаткових номерів, керування пристроями.

4. Додаткові функції:

• Відтворення через аудіосистему музики з мобільного телефону за допомогою технології Bluetooth.
• Оповіщення про нові SMS.
• Нагадування про низький заряд батареї мобільного телефону.

Увага:
Реалізація цієї функції залежить від її підтримки мобільним телефоном. Перш ніж використовувати цю систему, спершу здійсніть пару та з'єднання між мобільним телефоном із функцією Bluetooth та системою “вільні руки”. Система підтримує узгодження з не більше ніж 6 мобільними телефонами з Bluetooth, при цьому в кожний конкретний момент часу може бути з'єднання лише з одним мобільним телефоном. Після встановлення з'єднання між мобільним телефоном із підтримкою Bluetooth та системою зв'язку без використання рук система зберігає ідентифікатор мобільного телефону для майбутнього використання. При наступному включенні автомобіля або запуску системи система спробує автоматично підключитися до останнього підключеного мобільного телефону. Якщо цей мобільний телефон не знайдено в машині або його модуль Bluetooth вимкнено, система шукатиме раніше пов'язані мобільні телефони у зворотному хронологічному порядку. При успішному підключенні лунає голосове повідомлення: The connection of (...) is completed (Підключення до телефону (...) виконано успішно). Після встановлення з'єднання можна здійснювати телефонні дзвінки за допомогою бортових аудіосистем та мікрофона. Подробиці та інструкції щодо процесу сполучення див. у розділі, присвяченому роботі з Bluetooth, в інструкції з експлуатації мобільного пристрою.

5. Увімкнення нічного режиму: при увімкненні фар автомобіля дисплей перемикається в нічний режим.

6. Захист від підвищеної та низької напруги: якщо напруга вище 18 В або нижче 8 В, автоматичне вимкнення блоку в захисних цілях Після того, як напруга повертається до нормального робочого значення, система автоматично повертається до штатної роботи.

7. Захист водія: при швидкості автомобіля більше 5 км/год відтворення відео стає неможливим. Відео, яке відтворювалося в момент досягнення порогової швидкості, буде зупинено через 3 секунди після появи попереджувального повідомлення. Дане обмеження може бути як увімкнено, так і вимкнено користувачем.

Антена даху: Антена даху - це антена у формі акулячого плавця, розташована в задній частині даху.

Бортовий бездротовий зарядний пристрій (за наявності): Модель у максимальній комплектації обладнується зарядним бездротовим килимком, розташованим під консоллю. Зарядний килимок відповідає стандарту бездротової зарядки Qi і дозволяє виконувати заряджання мобільних телефонів, що підтримують цей стандарт, без використання дротів. Стандарт Qi використовує технологію електромагнітної індукції для передачі електричної енергії на мобільні пристрої.

Під час використання бездротового зарядного килимка слідкуйте, щоб котушка мобільного телефону збігалася з котушкою в центрі зарядного килимка. Оскільки в кожному мобільному телефоні є положення котушки, положення мобільного телефону на килимку може вимагати корекції.

Система розпізнавання осіб (за наявності): Модель у максимальній комплектації обладнується камерою системи спостереження за водієм, що встановлюється на передній стійці, та блоком системи спостереження за водієм, що встановлюється усередині коробки керування перемиканням передач.

Блок системи спостереження за водієм розпізнає особливості особи водія за допомогою камери даної системи, тим самим забезпечуючи розпізнавання особистості водія та запобігання його потенційно небезпечним діям.

Принцип роботи системи

Радіоприймач: Натисніть кнопку FM/AM, щоб увійти в інтерфейс радіосистеми. Натисніть [Band] (Діапазон), щоб вибрати AM- або FM-діапазон. На екрані буде показано поточну інформацію про радіо, включаючи діапазон, частоту тощо.

Мультимедійна система: При підключенні до блоку аудіосистеми деякого пристрою через USB-порт, радіо та CD-програвач буде автоматично переведено в режим відтворення USB.

Принцип роботи системи розпізнавання облич

Функція розпізнавання обличчя: Функція розпізнавання осіб використовує головним чином технологію машинного зору збору особових характеристик водія з допомогою відеодатчиків і аналізує зібрані дані, організуючи в базу даних лицьової ідентифікації. Розпізнавання особистості водія виконується шляхом автоматичного розпізнавання та відстеження осіб у кадрі та виконання послідовностей обробних та аналітичних операцій з розпізнаними зображеннями осіб, після чого отримані дані порівнюються та зіставляються з характеристиками, збереженими у базі даних.

Контроль втоми водія: Система контролю втоми водія - це система допомоги при керуванні раннього попередження на базі технології машинного зору, що використовує багатошаровий підхід до роботи з інформацією. Дана система використовує відеодатчики для збору інформації про особу водія та високошвидкісний цифровий процесор сигналів для обробки та аналізу даних, що збираються з метою відстеження ознак втоми водія та інших потенційно небезпечних подій в реальному часі. В основі системи лежить алгоритм визначення втоми.

Головний принцип системи контролю втоми водія полягає в ідентифікації та виявленні ознак, таких як закриття очей, положення голови у тривимірному просторі, закриття рота, частота миготіння та відстеження напрямку очей з метою визначення ступеня втоми водія. Всі ці ознаки відстежуються за допомогою розпізнавання особи, яка реєструється камерою системи.

Розташування компонентів

1. Низькочастотний динамік (передні ліві двері).
2. USB-інтерфейс.
3. Модуль бездротового зарядного пристрою.
4. Високочастотний динамік (задні ліві двері).
5. Низькочастотний динамік (задні ліві двері).
6. USB-інтерфейс.
7. Лівий динамік об'ємного звуку.
8. Низькочастотний динамік (задні праві двері).
9. Короб сабвуфера.
10. Підсилювач аудіосигналу.
11. Правий динамік об'ємного звуку.
12. Підсилювач антени у зборі.
13. Підсилювач антени у зборі.
14. Антена у формі акулячого плавця.
15. Низькочастотний динамік (передні праві двері).
16. Високочастотний динамік (передні праві двері).
17. Бортовий термінал мобільного зв'язку.
18. Бортова інформаційно-розважальна система.
19. Динамік бортового терміналу мобільного зв'язку.
20. Центральний динамік.

Діагностична інформація та процедури

Опис діагностики

Перед тим як розпочинати діагностику несправностей інформаційно-розважальної системи, вивчіть розділи «Опис та принцип роботи» та «Принцип роботи системи». Вони допоможуть вам ознайомитися з пристроєм та принципом дії інформаційно-розважальної системи, визначити правильну послідовність етапів діагностики та, що ще важливіше, дозволять визначити, чи є стан, що описується власником автомобіля, ознакою несправності чи особливістю роботи системи. Діагностика несправностей інформаційно-розважальної системи завжди має починатися з п. «Зовнішній огляд», який допоможе спеціалістам з ремонту вибрати наступний логічний етап діагностики несправностей. Вміння правильно користуватися технологічними картами діагностики скорочує час, необхідний для пошуку несправності, і дозволяє уникнути помилок щодо несправних компонентів і деталей.

Зовнішній огляд

1. Перевірте наявність додаткового обладнання, встановленого після продажу автомобіля, яке може впливати на нормальну роботу звукової системи.

2. Перевірте видимі та легко доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.

3. Перевірте джгут проводів та роз'єми, переконайтеся, що вони не ослаблені, на них немає пошкоджень, слідів зносу та старіння матеріалу.

4. Щоб заощадити час при діагностиці, у разі несправності всіх динаміків приділіть основну увагу перевірці елементів лінії динаміків, найбільш схильних до короткого замикання на «масу».

5. У випадку, якщо не працює лише один динамік, причиною може бути ненавмисне включення клієнтом функції блокування каналу блоку керування/інтелектуального бортового блоку під час експлуатації автомобіля. Подібні ситуації є несправностями. У цьому випадку ви можете вивчити додаткову інформацію в інструкції з експлуатації аудіосистеми.

Зняття та встановлення

Заміна навігаційного блоку бортової інформаційно-розважальної системи

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть кришку комбінації приладів.

4. Зніміть кришку приладової панелі з боку переднього пасажира в зборі.

5. Зніміть праву декоративну накладку з приладів.

6. Зніміть екран бортової інформаційно-розважальної системи.

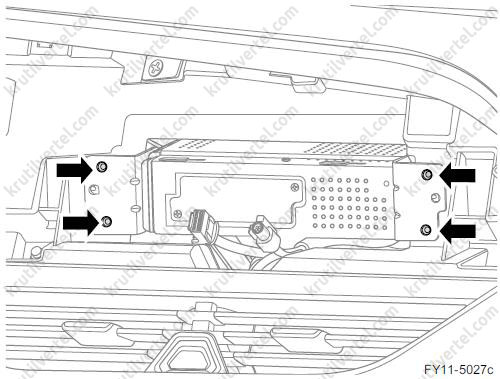

7. Відкрутіть чотири болти навігаційного блоку бортової інформаційно-розважальної системи.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

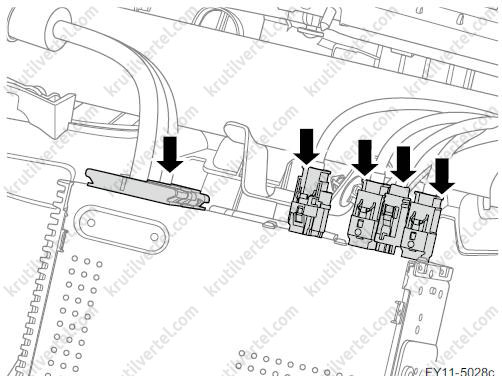

8. Від'єднайте роз'єм джгута проводів навігаційного блоку бортової інформаційно-розважальної системи та вийміть навігаційний блок бортової інформаційно-розважальної системи.

9. Встановлюйте в порядку, зворотному зняття.

Заміна переднього USB-інтерфейсу

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть консоль у зборі.

4. Від'єднайте роз'єм (1) джгута проводів USB-інтерфейсу.

5. Розтягніть два затискачі для кріплення (2) та вийміть USB-інтерфейс.

Встановлення

1. Підключіть роз'єм (1) джгута проводів USB-інтерфейсу (див. малюнок вище).

Увага:
При підключенні джгут дротів необхідно вставляти до клацання.

2. Закріпіть два кріпильні затискачі (2) USB-інтерфейсу (див. малюнок вище).

Увага:
USB-інтерфейс повинен бути надійно зафіксований, про що під час встановлення свідчить клацання.

3. Повторно встановіть консоль у зборі.

4. Приєднайте негативний кабель акумулятора.

5. Закрийте капот двигуна.

Заміна заднього USB-інтерфейсу

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

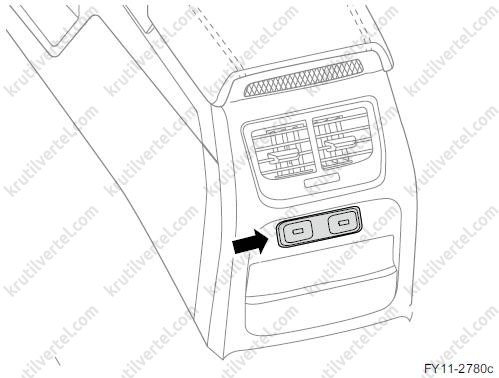

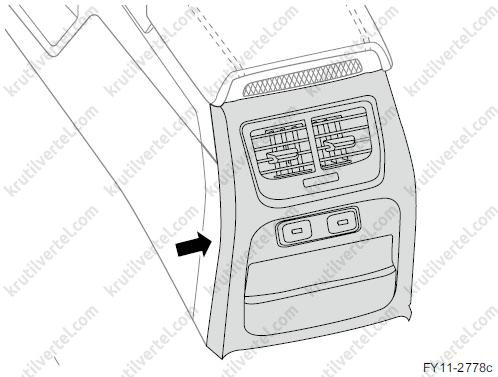

3. За допомогою шліцевої викрутки підтягніть панель заднього випускного повітропроводу.

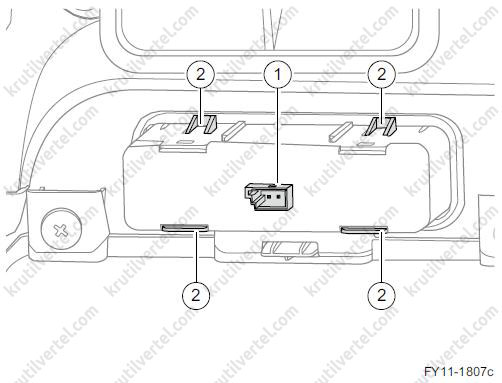

4. Від'єднайте роз'єм (1) джгута проводів USB-інтерфейсу.

5. Розчепіть чотири затискачі для кріплення (2) та вийміть задній USB-інтерфейс.

Встановлення

1. Повторно встановіть USB-інтерфейс на панель заднього випускного повітропроводу.

2. Закріпіть чотири кріпильні затискачі (2) USB-інтерфейсу (див. малюнок вище).

Увага:
USB-інтерфейс повинен бути надійно зафіксований, про що під час встановлення свідчить клацання.

3. Підключіть роз'єм (1) джгута проводів USB-інтерфейсу (див. малюнок вище).

Увага:
При підключенні джгут дротів необхідно вставляти до клацання.

4. Встановіть панель заднього випускного повітропроводу на консоль.

5. Приєднайте негативний кабель акумулятора.

6. Закрийте капот двигуна.

Заміна бездротового модуля зарядного пристрою

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть ліве та праве передні сидіння.

4. Зніміть консоль у зборі.

5. Зніміть передню секцію повітроводу обдува консолі в зборі.

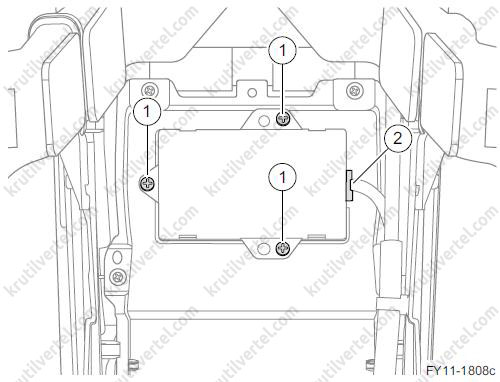

6. Від'єднайте роз'єм (1) джгута проводів бездротового зарядного пристрою.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

7. Викрутіть три гвинти (2) модуля бездротового зарядного пристрою.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

8. Встановлюйте в порядку, зворотному зняття.

Заміна підсилювача

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Відкрийте двері багажника.

4. Зніміть інструментальну скриньку багажника.

5. Зніміть внутрішню декоративну накладку задньої стінки.

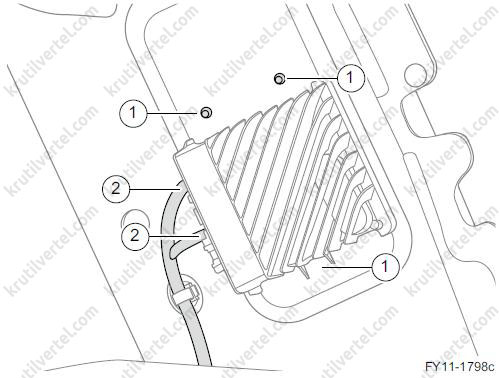

6. Від'єднайте роз'єм (2) джгута підсилювача.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

7. Відкрутіть три болти (1) підсилювача та вийміть підсилювач.

Примітка:
Момент затягування під час встановлення: 10 Н·м.

8. Встановлюйте в порядку, зворотному зняття.

Заміна низькочастотного динаміка

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть внутрішню захисну панель дверей у зборі.

4. Від'єднайте роз'єм (2) джгута проводів низькочастотного динаміка.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Викрутіть три кріпильні заклепки (1) низькочастотного динаміка та вийміть низькочастотний динамік.

6. Встановлюйте в порядку, зворотному зняття.

Заміна високочастотного динаміка

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративну накладку передньої стійки.

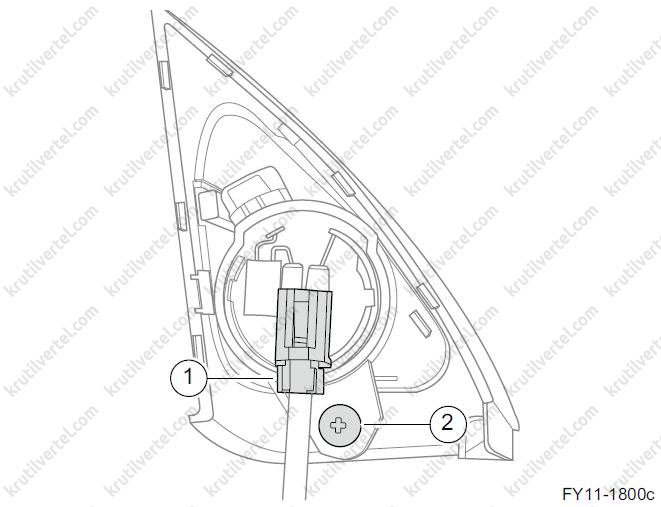

4. Від'єднайте роз'єм (1) джгута проводів високочастотного динаміка.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Викрутіть один болт (2) високочастотного динаміка та вийміть високочастотний динамік.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

6. Встановлюйте в порядку, зворотному зняття.

Заміна центрального динаміка

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. За допомогою шліцевої викрутки підтягніть решітку центрального динаміка.

Увага:
Не допускайте дряпання панелі приладів.

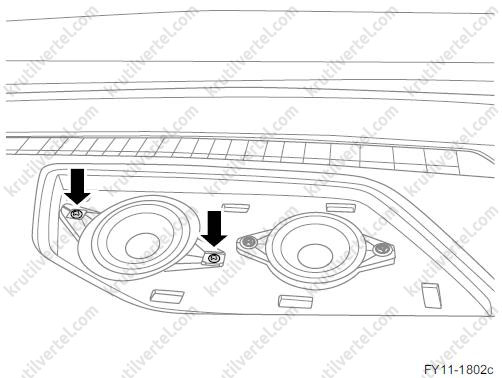

4. Відкрутіть два кріпильні гвинти центрального динаміка та від'єднайте роз'єм джгута проводів центрального динаміка.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

5. Встановлюйте в порядку, зворотному зняття.

Заміна широкосмугового динаміка (екстренний виклик)

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

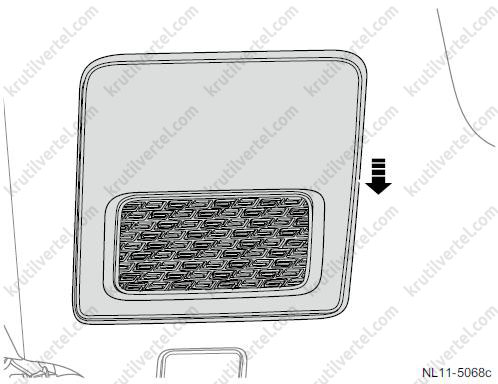

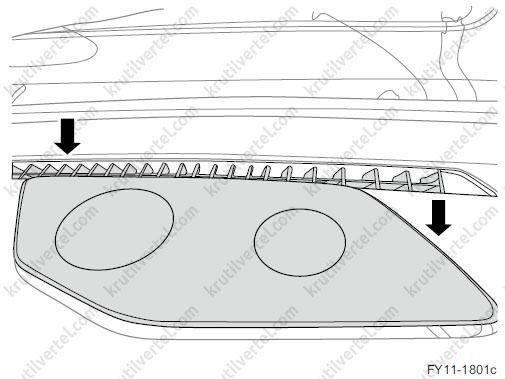

3. За допомогою пластмасового інструменту підтягніть плоску кришку динаміка.

Увага:
Не допускайте дряпання панелі.

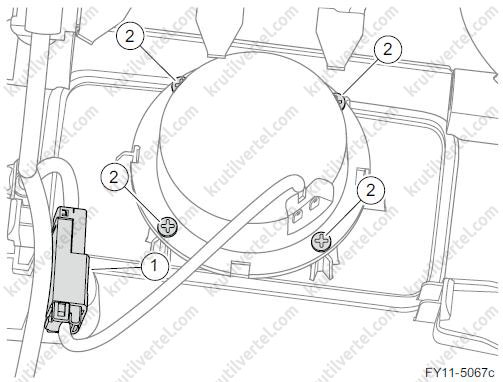

4. Від'єднайте роз'єм (1) джгута проводів широкосмугового динаміка (екстренний виклик).

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Відкрутіть чотири гвинти (2) широкосмугового динаміка (екстренний виклик).

Примітка:
Момент затягування під час встановлення: 1 Н·м.

6. Встановлюйте в порядку, зворотному зняття.

Заміна сабвуфера

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративну накладку багажника.

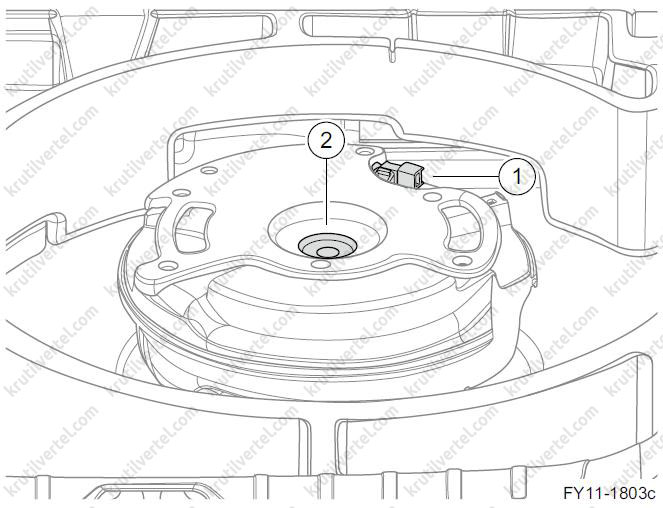

4. Від'єднайте роз'єм (1) джгута проводів сабвуфера.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Послабте вручну закріплений перемикач притискної пластини запасного колеса, зніміть притискну пластину запасного колеса в зборі (2) та вийміть сабвуфер.

6. Встановлюйте в порядку, зворотному зняття.

Заміна антени у формі акулячого плавця

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Відкрийте двері багажника.

4. Зніміть внутрішню панель стелі.

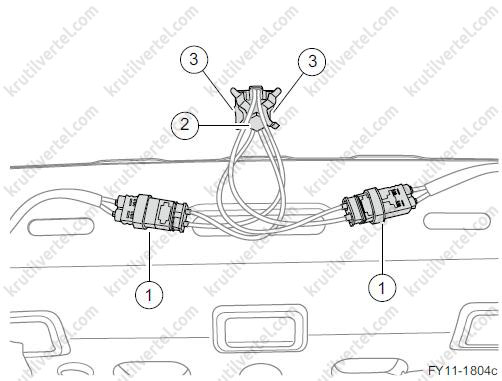

5. Від'єднайте роз'єм (1) джгута проводів антени у формі акулячого плавця.

6. Відкрутіть кріпильну гайку (2) антени у формі акулячого плавця та вийміть антену у формі акулячого плавця.

Увага:
При від'єднанні «акулячого плавця» необхідно втиснути всередину затискачі (3) з обох боків кріпильного елемента антени у формі акулячого плавця і одночасно видавити антену у формі акулячого плавця із зовнішньої панелі даху.

Встановлення

1. Утисніть антену у формі акулячого плавця у задню частину даху в зборі.

Увага:
При повторній установці антени у формі акулячого плавця закріпіть затискачі (3) по обидва боки кріплення антени на зовнішній панелі даху (див. малюнок вище).

2. Повторно встановіть кріпильну гайку (2) антени у формі акулячого плавця (див. малюнок вище). Момент затягування: 9 Н·м.

3. Під'єднайте роз'єм (1) джгута проводів антени у формі акулячого плавця (див. малюнок вище).

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

4. Повторно встановіть внутрішню декоративну накладку даху.

5. Закрийте двері багажника.

6. Підключіть негативний кабель акумулятора.

7. Закрийте капот двигуна.

Заміна підсилювача антени у зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративну накладку дверей багажника.

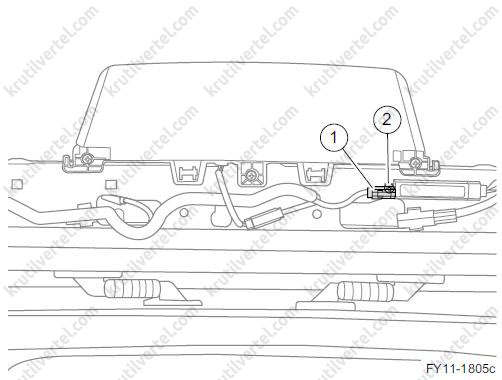

4. Від'єднайте роз'єм (1) джгута дротів підсилювача антени.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Викрутіть гвинт (2) підсилювача антени.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

6. Встановлюйте в порядку, зворотному зняття.

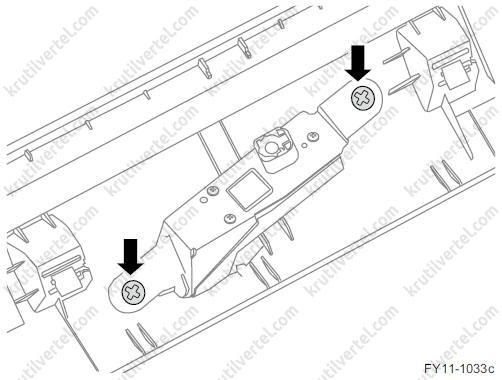

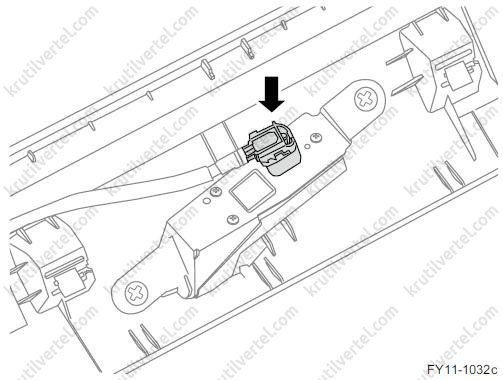

Заміна контролера системи розпізнавання осіб та раннього попередження втоми

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть праве та ліве передні сидіння.

3. Зніміть ліву нижню перегородку панелі приладів.

4. Зніміть праву нижню перегородку панелі приладів.

5. Зніміть панель керування кондиціонером.

6. Зніміть передню панель консолі.

7. Зніміть консоль у зборі.

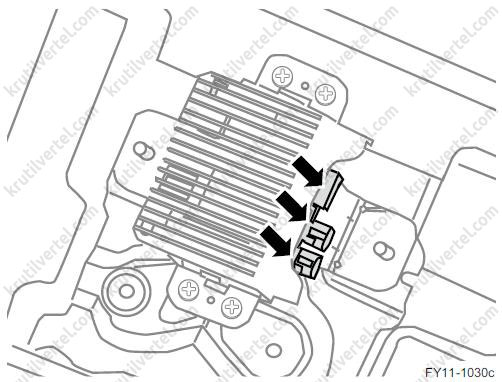

8. Від'єднайте три роз'єми джгутів проводів контролера системи розпізнавання осіб та раннього попередження втоми.

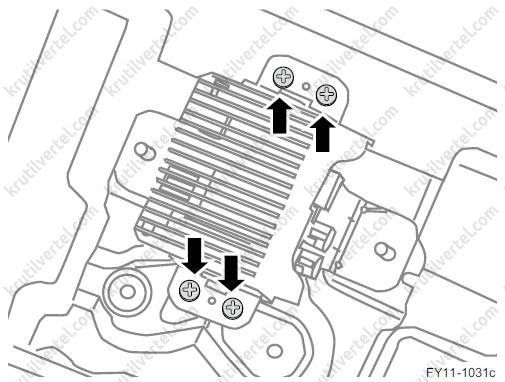

9. Відкрутіть чотири кріпильні гвинти контролера системи розпізнавання осіб та раннього попередження втоми та вийміть контролер системи розпізнавання осіб та раннього попередження втоми.

10. Встановлюйте в порядку, зворотному зняття.

Заміна камери системи розпізнавання осіб та раннього попередження втоми

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть верхню декоративну накладку передньої стійки.

3. Від'єднайте один роз'єм джгута проводів камери системи розпізнавання осіб та раннього попередження втоми.

4. Відкрутіть два кріпильні гвинти камери системи розпізнавання осіб та раннього попередження втоми та вийміть камеру системи розпізнавання осіб та раннього попередження втоми.

5. Встановлюйте в порядку, зворотному зняття.
