8. Звуковий сигнал
Опис та принцип дії
Звукові сигнали встановлені в моторному відсіку та закріплені перед радіатором системи охолодження з обох сторін. Низькочастотний динамік розташований праворуч, а високочастотний – ліворуч. Обидва динаміки контролюються перемикачем звукового сигналу на рульовому колесі. При натисканні кнопки звукового сигналу на рульовому колесі на сигнал подається живлення, після чого спрацьовують динаміки.
Принцип роботи системи
Принцип керування звуковим сигналом полягає в управлінні живленням. Якщо вимикач звукового сигналу замикає реле звукового сигналу, на звуковий сигнал подається живлення. Як правило, корпус звукового сигналу з'єднаний із «масою».

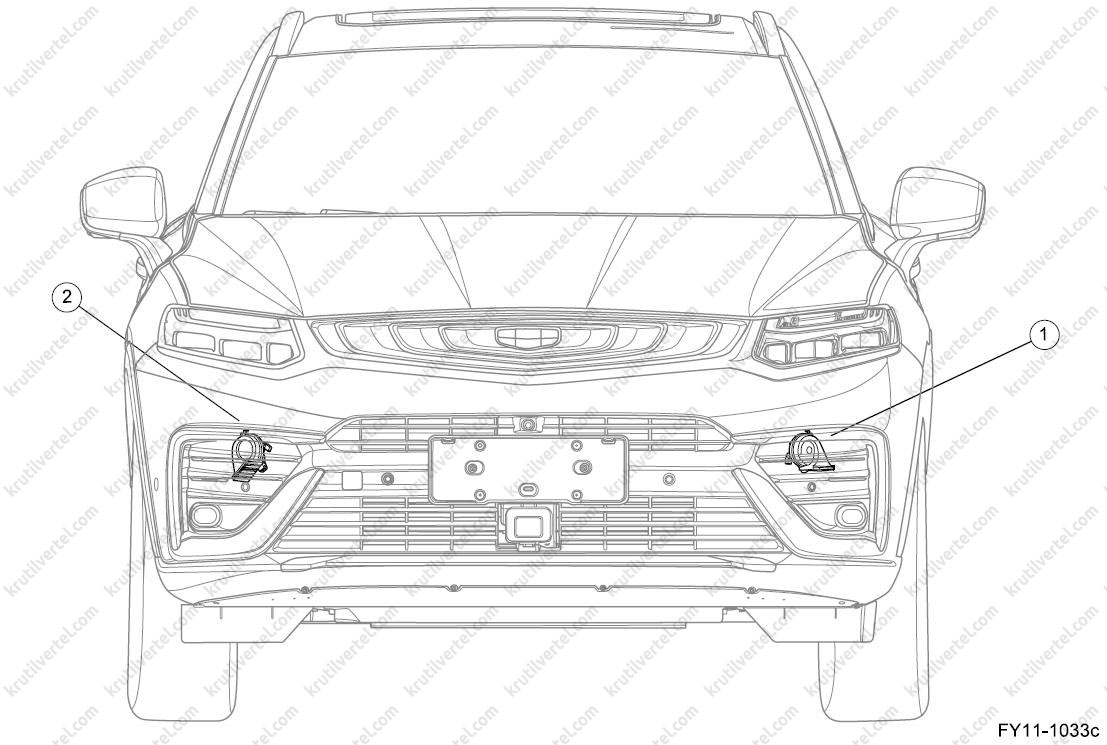

Розташування компонентів
- Високочастотний динамік.
- Низькочастотний динамік.
Діагностична інформація та процедури
Опис діагностики
Див. п. «Опис та принцип роботи». Засвоївши викладену в ньому інформацію та ознайомившись із функціями та принципом роботи системи, почніть діагностику системи, яка допоможе визначити правильну послідовність етапів діагностики та, що ще важливіше, визначити, чи є стан, що описується власником автомобіля, ознакою несправності чи особливістю роботи системи.
Зовнішній огляд
1. Перевірте наявність додаткового обладнання, встановленого після продажу автомобіля, яке може впливати на нормальну роботу звукового сигналу.
2. Перевірте видимі та доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.
3. Якщо обидва звукові сигнали не працюють, виконайте перевірку та усуньте поганий контакт або обрив у їх ланцюгах живлення або маси, перш ніж приступити до заміни звукових сигналів.
Увага:
Під час демонтажу та перевірки спірального кабелю звукового сигналу дотримуйтесь правил техніки безпеки під час роботи з системою подушок безпеки.
Налаштування контактів вимикача звукового сигналу
Якщо звуковий сигнал спрацьовує не завжди або вимикач звукового сигналу не працює при натисканні з одного боку рульового колеса, це може свідчити про поганий контакт вимикача звукового сигналу. У цьому випадку слід відрегулювати контакт вимикача звукового сигналу під подушкою безпеки водія.

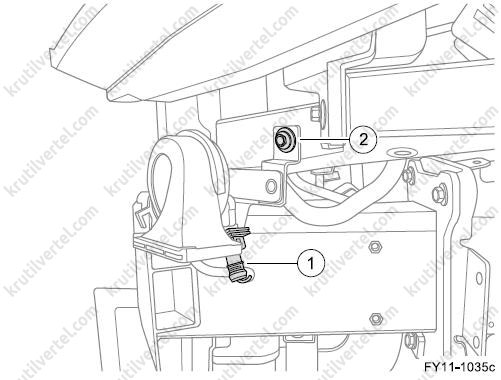

Зняття та встановлення високочастотного / низькочастотного динаміка
1. Відкрийте капот двигуна.
