Сервісні дані та специфікація системи управління Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Geely, моменти затягування Geely, система живлення дизельних двигунів Geely, електросхема Geely Tugella, моменти затягування Geely Tugella, система живлення дизельних двигунів Geely Tugella
6. Сервісні дані та специфікація
Специфікація кріпильних деталей
| Найменування кріпильної деталі | Розмір | Діапазон моменту затягування |
| Болт кріплення кронштейна блоку EMC | M6×12 | 8 – 10 Н∙м |
| Болт кріплення блоку EMC | M6×25 | 8 – 10 Н∙м |
| Болт кріплення фазового датчика розподільчого валу | M6×16 | 8,5 – 11,5 Н∙м |
| Болт кріплення кожуха джгута проводів двигуна | M6×20 | 8 – 10 Н∙м |
| Болт кріплення клапана керування подачею оливи | M6×20 | 8,5 – 11,5 Н∙м |
| Гвинт кріплення датчика температури та тиску повітря на впускі | M6×16 | 4,3 – 4,7 Н∙м |
| Болт кріплення датчика температури та тиску наддуву | PF5×25 | 3 – 4 Н∙м |
| Датчик тиску палива | – | 10 – 40 Н∙м |
| Болт кріплення педалі акселератора до педального вузла | M6×16×19 | 8 – 10 Н∙м |
| Гайка кріплення вузла дросельної заслінки | PF6×60 | 6 – 8 Н∙м |
| Датчик температури рідини, що охолоджує | M12×1,5 | 19 – 25 Н∙м |
| Болт датчика детонації | M8×35 | 13,5 – 18,5 Н∙м |
| Датчик тиску мастила | – | 13,5 – 18,5 Н∙м |
| Болт кріплення датчика положення розподільчого валу | M6×16 | 8,5 – 11,5 Н∙м |
| Болт кріплення кронштейна датчика положення розподільчого валу | M7×20 | 13,5 – 18,5 Н∙м |
Специфікація датчиків системи керування двигуном
Залежність атмосферного тиску від висоти над рівнем моря:
| Висота над рівнем моря | Атмосферний тиск |
| 4200 м | 55 кПа |
| 3900 м | 58 кПа |
| 3600 м | 61 кПа |
| 3300 м | 64 кПа |
| 3000 м | 66 кПа |
| 2700 м | 69 кПа |
| 2400 м | 71 кПа |
| 2100 м | 74 кПа |
| 1800 м | 77 кПа |
| 1500 м | 80 кПа |
| 1200 м | 83 кПа |
| 900 м | 87 кПа |
| 600 м | 90 кПа |
| 300 м | 93 кПа |
| 0 м | 100 кПа |

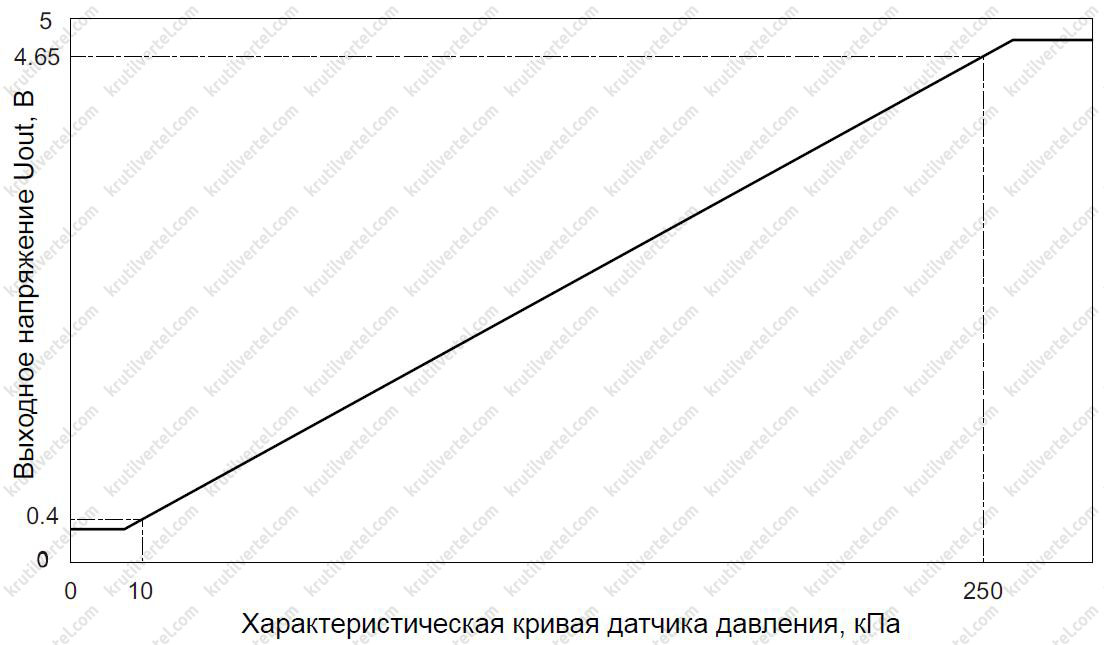

Залежність напруги сигналу датчика тиску на впуску від тиску:
Специфікація фазового датчика розподільного валу:
| Показник | Характеристика |
| Виробник | DENSO |
| Максимальна частота обертання (у прямому напрямку) | 4000 об/хв |
| Зазор | 0,9±0,6 мм |
| Відстань від центру монтажного отвору | 18 мм |
| Тип гнізда та кількість контактів | 3-контактний |
| Напруга живлення | 4,5 – 7 В |
Специфікація датчика положення колінчастого валу:
| Показник | Характеристика |
| Виробник | DENSO |
| Максимальна частота обертання (у прямому напрямку) | 8000 об/хв |
| Максимальна частота обертання у зворотному напрямку | 2000 об/хв |
| Зазор | 0,7±0,4 мм |
| Відстань від центру монтажного отвору | 19 мм |
| Напруга живлення | 5 ±0,5 В |
| Тип гнізда та кількість контактів | 3-контактний |
Специфікація датчика температури рідини для охолодження:
| Показник | Характеристика |
| Виробник | DENSO |
| Опір, | 2,45 кОм (+0,18, -0,17) за 20 °C |
| Час відгуку | ≤ 7 с |
Список спеціальних інструментів
| Зображення | Найменування |
 |
Пристрій для зняття та встановлення датчика температури рідини, що охолоджує |
