Заміна коробки передач та її елементів Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Geely, регулювання зчеплення Geely, трансмісія Geely, коробка передач Geely, зчеплення Geely Tugella, регулювання зчеплення Geely Tugella, трансмісія Geely Tugella, коробка передач Geely Tugella
5. Заміна коробки та її елементів
Заміна електронного селектора передач
1. Від'єднайте провід від негативного виведення акумулятора.
2. Зніміть передню панель консолі.
3. Від'єднайте гніздо дроту електричного гальма стоянки.

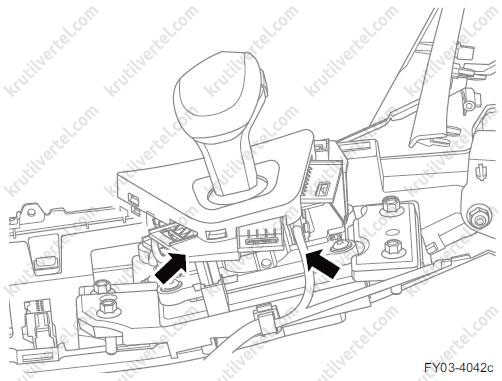

4. Від'єднайте роз'єм джгута проводів електронного селектора передач.

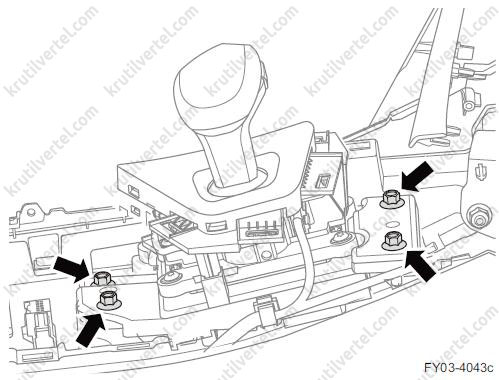

5. Викрутіть чотири болти електронного селектора передач.
Примітка:
Момент затягування під час встановлення: 10 Н·м.
6. Зніміть електронний селектор передач із вимикачем електричного гальма стоянки.
7. Встановлюйте в порядку, зворотному зняття.
Заміна автоматичної коробки передач
Зняття
1. Відкрийте капот двигуна.
2. Зніміть двигун у збиранні.
3. Зніміть перемикач передач.

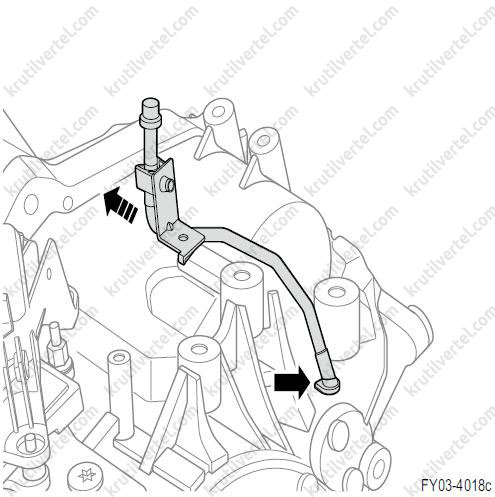

4. Зніміть трубку вентиляції.

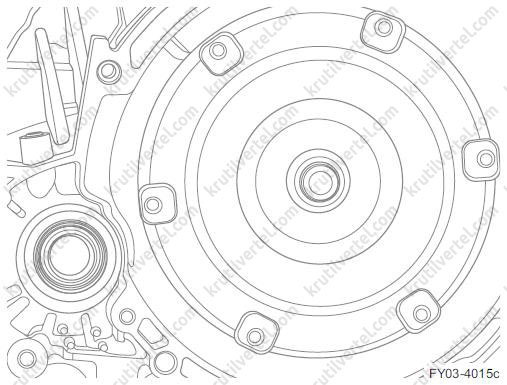

5. Повертаючи провідний диск, послідовно відверніть шість кріпильних гайок, що з'єднують провідний диск із гідротрансформатором.
