10. Зовнішнє оздоблення

Заміна облицювальної панелі арки крила

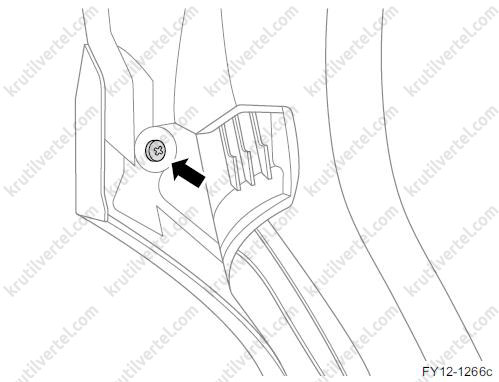

1. Викрутіть два передні гвинти кріплення облицювальної панелі арки крила.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019, зовнішнє оздоблення Джилі Тугелла з 2019



2. Викрутіть один нижній кріпильний гвинт облицювальної панелі арки крила і підтягніть панель.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна облицювальної панелі задньої арки

1. Відкрийте задні двері.

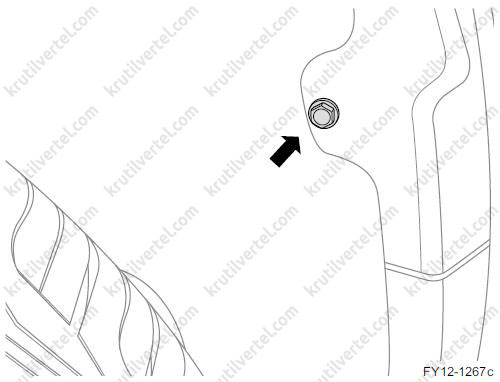

2. Підніміть вологонепроникну мембрану задніх дверей, виверніть один кріпильний гвинт облицювальної панелі задньої арки біля передньої частини автомобіля, підтягніть передню частину облицювальної панелі.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

3. Викрутіть один кріпильний гвинт облицювальної панелі задньої арки біля задньої частини автомобіля, підтягніть задню частину облицювальної панелі та вийміть її.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

4. Встановлюйте в порядку, зворотному зняття.

Заміна нижньої панелі передніх дверей

1. Відкрийте передні двері.

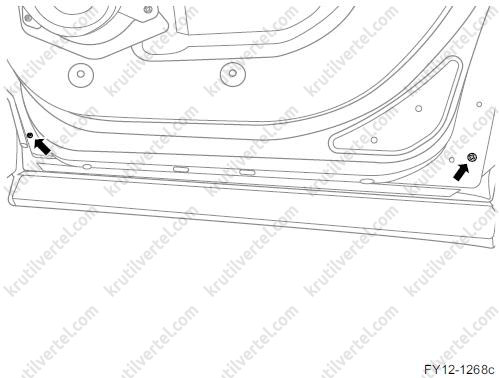

2. Підніміть вологонепроникну мембрану передніх дверей, відверніть два гвинти кріплення нижньої облицювальної панелі передніх дверей, підтягніть нижню лицювальну панель передніх дверей.

Примітка:
Момент затягування під час встановлення: 1 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна нижньої облицювальної панелі задніх дверей

1. Відкрийте задні двері.

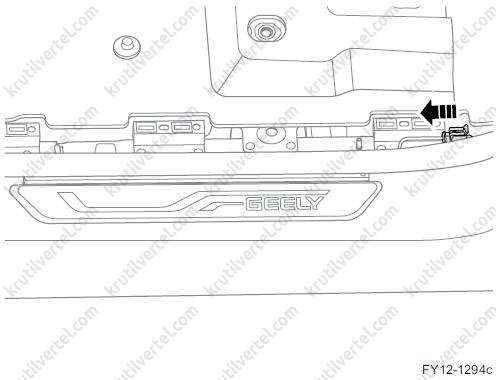

2. Підніміть гумову смужку і зніміть один лівий гвинт кріплення нижньої облицювальної панелі задніх дверей.

Примітка:
Момент затягування під час встановлення: 1 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

3. Виверніть один правий кріпильний гвинт нижньої облицювальної панелі задніх дверей і підтягніть панель облицювальних задніх дверей.

Примітка:
Момент затягування під час встановлення: 1 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

4. Встановлюйте в порядку, зворотному зняття.

Заміна лівої захисної пластини паливного бака

1. Підніміть автомобіль.

2. Зніміть нижню захисну пластину кузова.

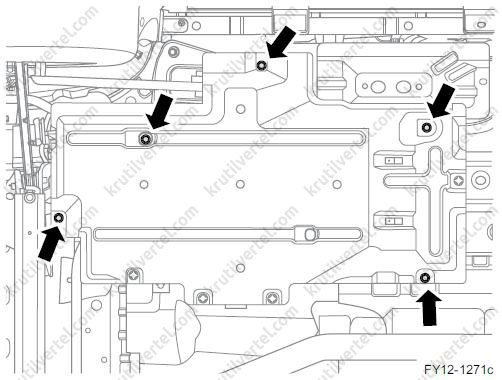

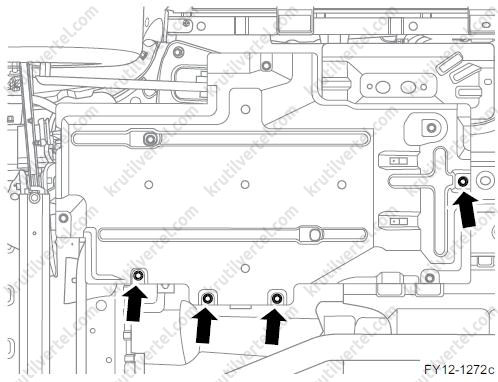

3. Викрутіть п'ять гайок лівої нижньої захисної пластини паливного бака.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

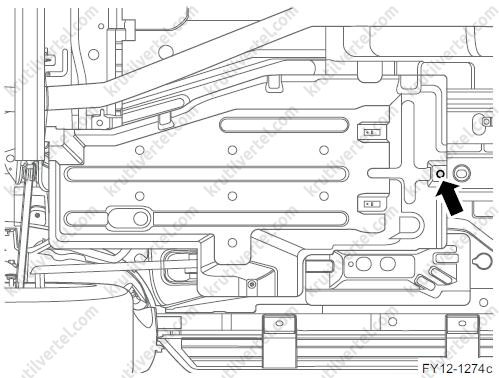

4. Роз'єднайте чотири кріпильні затискачі лівої нижньої захисної пластини паливного бака та зніміть ліву нижню захисну пластину паливного бака.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна правої захисної пластини паливного бака

1. Підніміть автомобіль.

2. Зніміть нижню захисну пластину кузова.

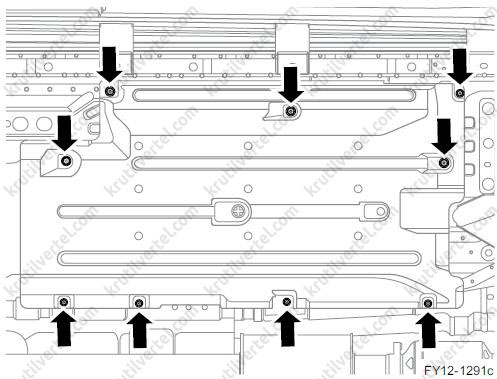

3. Викрутіть сім кріпильних гайок нижньої правої захисної пластини паливного бака.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019, зовнішнє оздоблення Джилі Тугелла з 2019"

4. Роз'єднайте один кріпильний затиск правої нижньої захисної пластини паливного бака та зніміть праву нижню захисну пластину паливного бака.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна бризковика передньої колісної арки

1. Підніміть автомобіль.

2. Зніміть панель арки крила.

3. Зніміть переднє колесо.

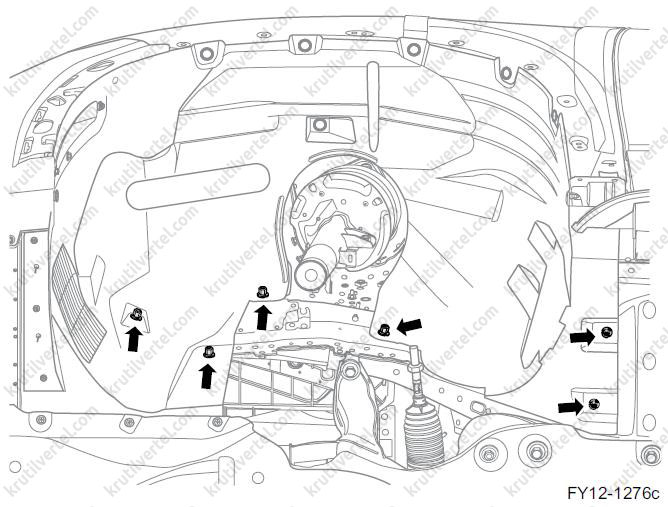

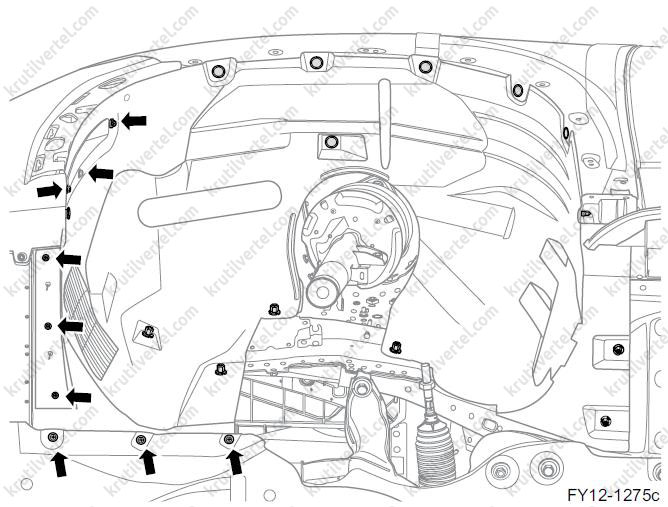

4. Викрутіть дев'ять гвинтів бризковика арки переднього лівого колеса.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

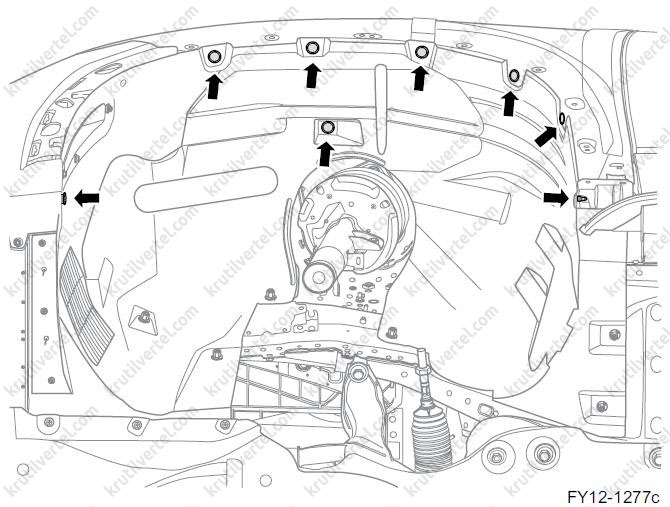

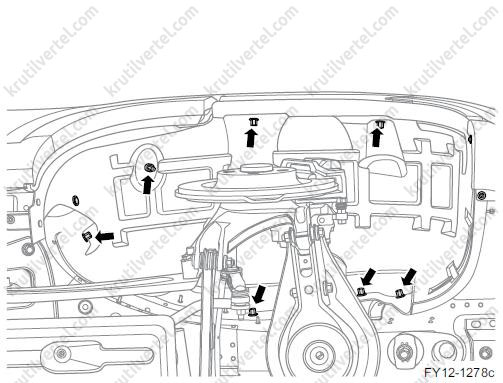

5. Від'єднайте шість кріпильних заглушок бризковика арки переднього лівого колеса.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

6. Від'єднайте вісім кріпильних затискачів арки переднього лівого колеса та зніміть бризковик арки переднього колеса.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

7. Встановлюйте в порядку, зворотному зняття.

Заміна бризковика задньої колісної арки

1. Підніміть автомобіль.

2. Зніміть панель задньої арки.

3. Зніміть заднє колесо.

4. Викрутіть два кріпильні гвинти бризковика арки заднього колеса.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

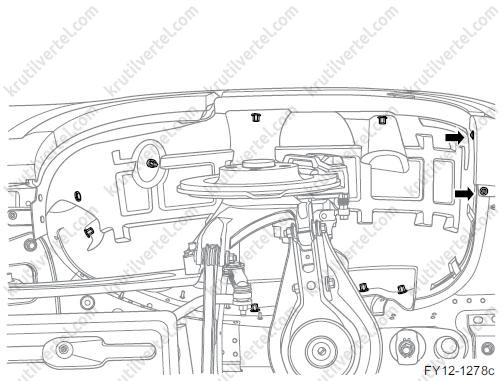

5. Відкріпіть сім кріпильних заглушок бризковика арки заднього колеса.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

6. Зніміть один кріпильний затиск бризковика арки заднього колеса і зніміть бризковик арки заднього колеса.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

7. Встановлюйте в порядку, зворотному зняття.

Заміна утримувача переднього номерного знака

1. Зніміть передню рамку номера.

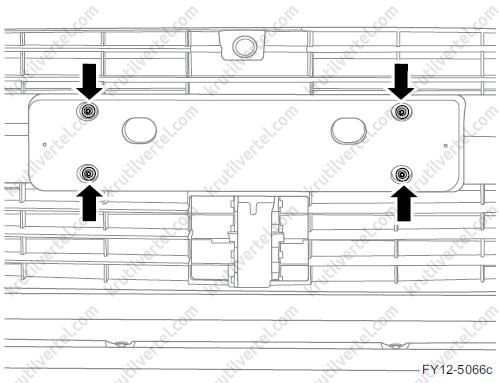

2. Викрутіть чотири кріпильні болти тримача переднього номерного знака та зніміть утримувач переднього номерного знака.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна утримувача заднього номерного знака

1. Зніміть задній номерний знак.

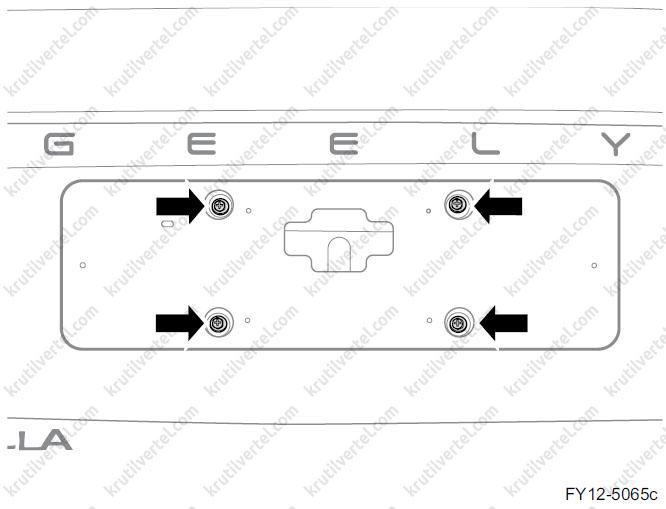

2. Викрутіть чотири кріпильні болти тримача заднього номерного знака та зніміть утримувач заднього номерного знака.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна рейлінгу на даху

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть вішалку для одягу.

3. Зніміть кришку нижнього відділення багажника.

4. Зніміть ящик інструментів у багажнику.

5. Зніміть переднє сидіння.

6. Зніміть подушку заднього сидіння.

7. Зніміть спинку заднього сидіння.

8. Зніміть декоративну внутрішню накладку стелі.

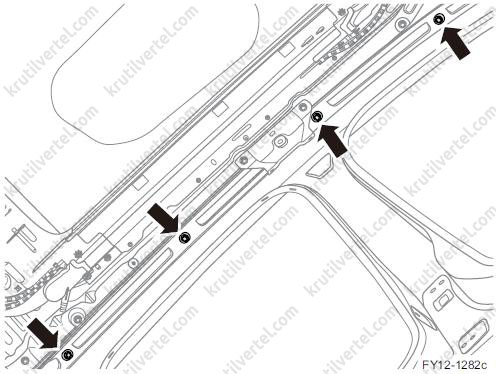

9. Викрутіть чотири кріпильні гайки рейлінгу на даху та зніміть рейлінг на даху в зборі.

Примітка:
Момент затягування під час встановлення: 13 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

10. Встановлюйте в порядку, зворотному зняття.

Заміна верхньої панелі лівого крила

1. Відкрийте капот двигуна.

2. Зніміть верхню панель бампера.

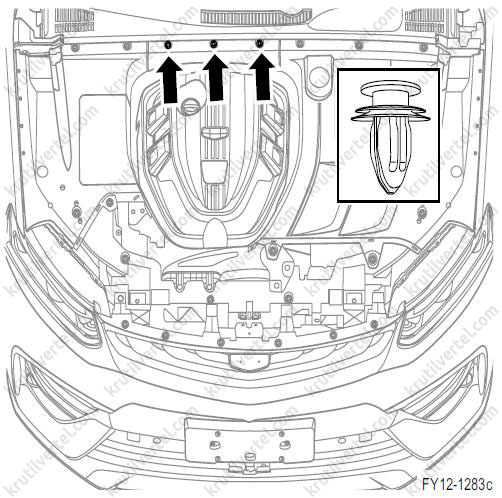

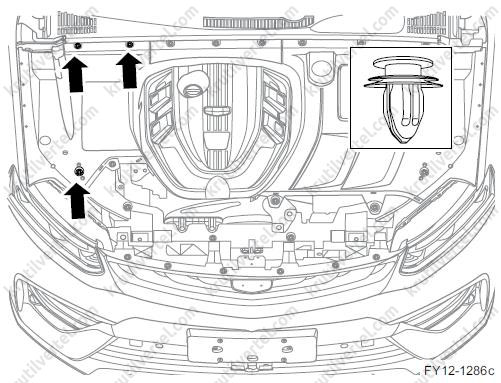

3. Зніміть три кріпильні затискачі сполучної пластини верхньої облицювальної панелі бризковика та зніміть сполучну пластину верхньої облицювальної панелі бризковика.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

4. Зніміть чотири затискачі лівої плоскої кришки крила і зніміть верхню ліву плоску кришку крила.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна верхньої панелі правого крила

1. Відкрийте капот двигуна.

2. Зніміть верхню панель бампера.

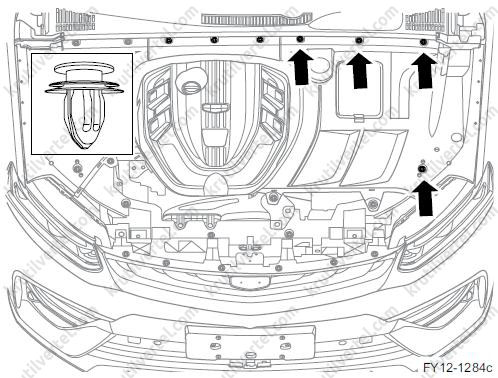

3. Зніміть три кріпильні затискачі сполучної пластини верхньої облицювальної панелі бризковика та зніміть сполучну пластину верхньої облицювальної панелі бризковика.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

4. Зніміть три кріпильні затискачі правої плоскої кришки крила та зніміть верхню праву плоску кришку крила.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна декоративного кожуха двигуна

1. Відкрийте капот двигуна.

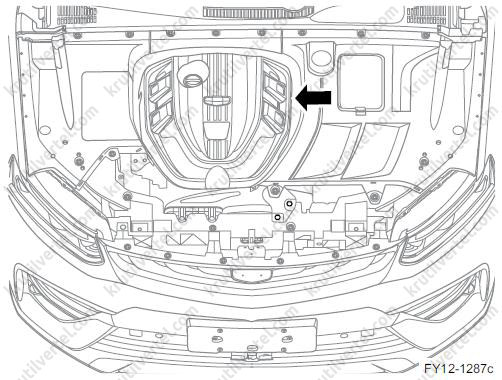

2. Зніміть декоративний кожух двигуна.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна нижньої захисної пластини двигуна

1. Підніміть автомобіль.

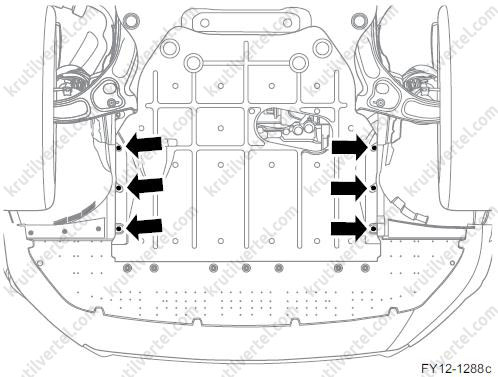

2. Викрутіть шість гвинтів, що з'єднують захисну пластину нижньої частини двигуна та бризковик арки переднього колеса.

Примітка:
Момент затягування під час встановлення: 1 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

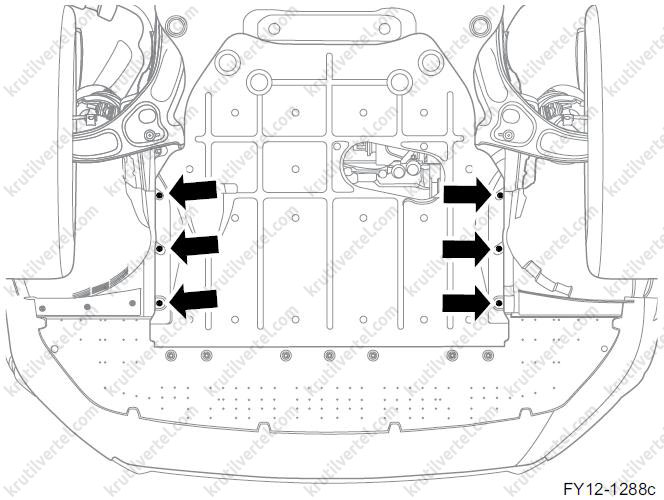

3. Викрутіть чотири болти, що з'єднують захисну пластину нижньої частини двигуна та передній підрамник у зборі.

Примітка:
Момент затягування під час встановлення: 1 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

4. Викрутіть три болта, що з'єднують захисну пластину нижньої частини двигуна та нижню захисну пластину переднього бампера, зніміть захисну пластину нижньої частини двигуна.

Примітка:
Момент затягування під час встановлення: 1 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна нижньої захисної пластини кузова

1. Підніміть автомобіль.

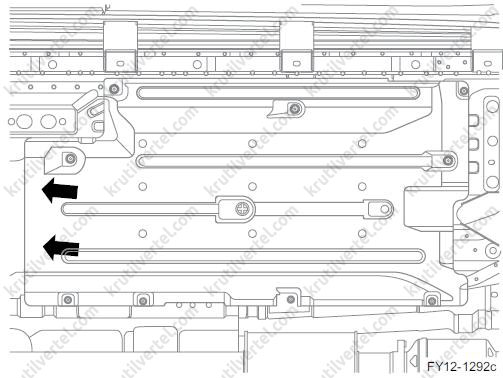

2. Викрутіть дев'ять кріпильних болтів і зніміть нижню захисну пластину кузова.

Примітка:
Момент затягування під час встановлення: 8 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

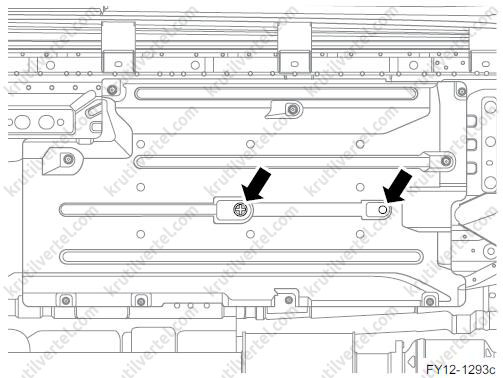

3. Викрутіть два гвинти нижньої захисної пластини кузова.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

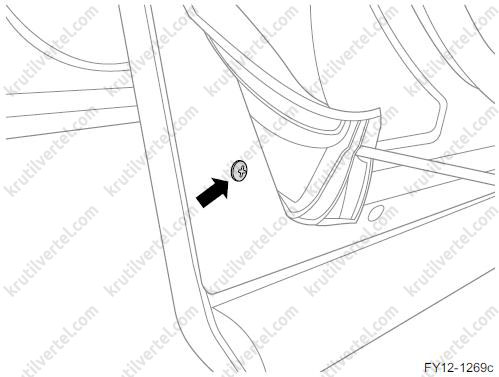

4. Роз'єднайте два кріпильні затискачі лівої нижньої захисної пластини кузова та зніміть ліву нижню захисну пластину кузова.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна передньої підніжки

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть декоративну накладку передніх дверей у зборі.

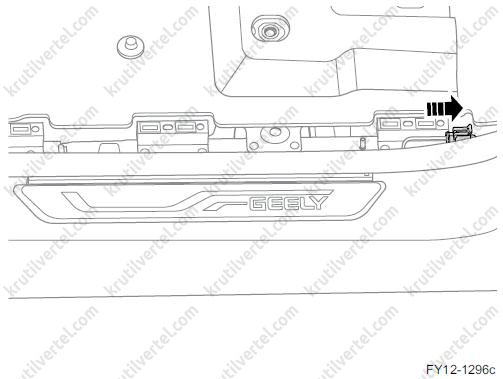

3. Від'єднайте роз'єм джгута проводів передньої підніжки, від'єднайте ущільнюючу смужку отвору передніх дверей, вийміть роз'єм джгута проводів передньої підніжки.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

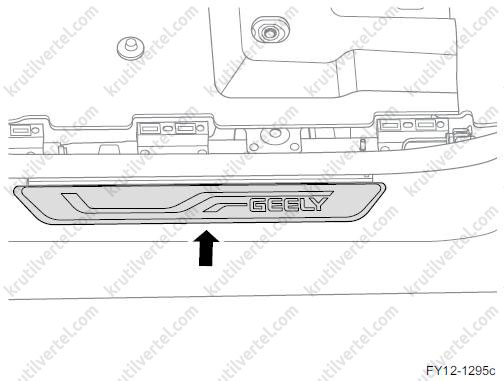

4. Приберіть клейову частину підніжки сталевим проводом та зніміть передню підніжку.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

Встановлення

1. Встановіть передню підніжку.

2. Протягніть роз'єм джгута проводів передньої підніжки через монтажний отвір, зафіксуйте ущільнюючу смужку отвору передніх дверей, підключіть роз'єм джгута проводів передньої підніжки.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішнє оздоблення Джилі Тугелла з 2019 року

3. Повторно встановіть декоративну накладку передніх дверей.

4. Підключіть провід до негативного виведення акумулятора.

Заміна задньої підніжки

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть декоративну накладку порога задніх дверей у зборі.

3. Від'єднайте роз'єм джгута проводів задньої підніжки, від'єднайте ущільнюючу смужку отвору задніх дверей, вийміть роз'єм джгута проводів задньої підніжки.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella з 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

4. Приберіть клейову частину задньої підніжки сталевим проводом та зніміть задню підніжку.

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

Встановлення

1. Встановіть задню підніжку.

2. Протягніть роз'єм джгута проводів задньої підніжки через монтажний отвір, зафіксуйте ущільнюючу смужку отвору передніх дверей, підключіть роз'єм джгута проводів задньої підніжки.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

зовнішня обробка Geely Xingyue з 2019 року, зовнішня обробка Geely Tugella 2019 року, зовнішня обробка Джилі Тугелла з 2019 року

3. Встановіть декоративну накладку порога задніх дверей.

4. Підключіть провід до негативного виведення акумулятора.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
