5. Двигун у зборі, опори двигуна

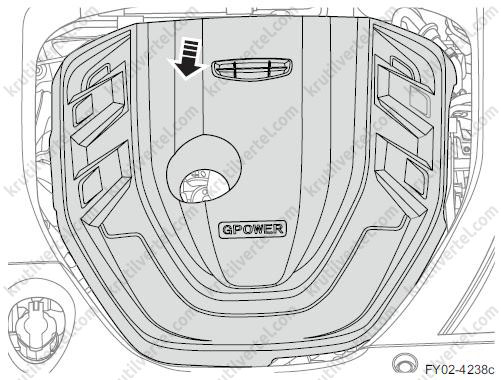

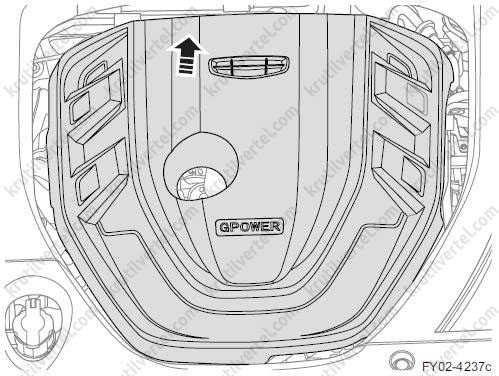

Заміна декоративного кожуха двигуна

Зняття

1. Відкрийте капот двигуна.

2. Зніміть пластмасовий декоративний кожух двигуна.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

Встановлення

1. Встановіть пластмасовий декоративний кожух двигуна на монтажні болти.

Увага:
- При установці всі чотири настановні болти повинні увійти в отвори декоративного кожуха двигуна.
- Не завдавайте ударів по кожуху під час встановлення.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

2. Закрийте капот двигуна.

Заміна силового агрегату

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Скиньте тиск палива.

4. Зніміть верхню панель переднього бампера.

5. Зніміть впускний патрубок повітряного фільтра.

6. Зніміть повітряний фільтр.

7. Зніміть акумулятор.

8. Зніміть полицю акумулятора.

9. Підніміть автомобіль.

10. Зніміть нижню захисну пластину двигуна.

11. Зніміть нижню захисну пластину переднього бампера.

12. Злийте рідину, що охолоджує.

13. Відкачайте холодоагент із контуру кондиціонера.

14. Зніміть впускний патрубок інтеркулера.

15. Зніміть передній підрамник у збиранні.

16. Зніміть задній каталітичний нейтралізатор.

17. Зніміть проміжний карданний вал (модель з повним приводом).

18. Зніміть передній вал з шарніром рівних кутових швидкостей.

19. Зніміть коробку роздачі.

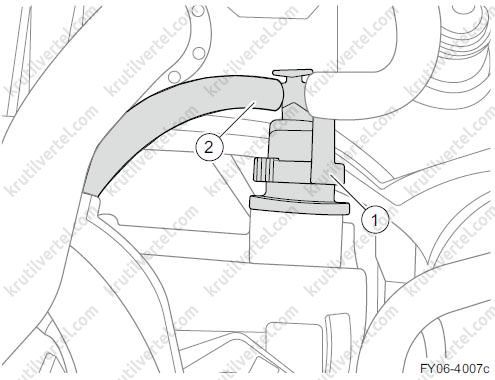

20. Від'єднайте трубку паливної пари (1) від електромагнітного клапана продувки адсорбера.

21. Від'єднайте паливопровід (2) від впускного штуцера паливного насоса високого тиску.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

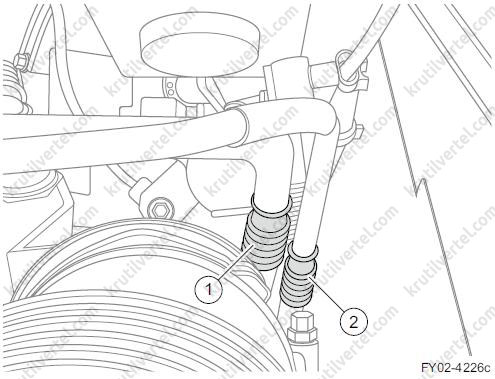

22. Від'єднайте вакуумну трубку (1) від вакуумного насоса.

23. Від'єднайте вакуумну трубку (1) від вакуумного шлангу (2).

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

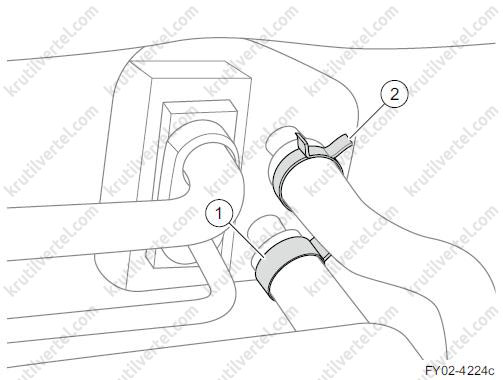

24. За допомогою щипців послабте кріпильний хомут (1) і від'єднайте впускний шланг обігрівача від блоку системи кондиціювання.

25. За допомогою щипців ослабте кріплення хомут (2) і від'єднайте випускний шланг обігрівача від блоку системи кондиціювання.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

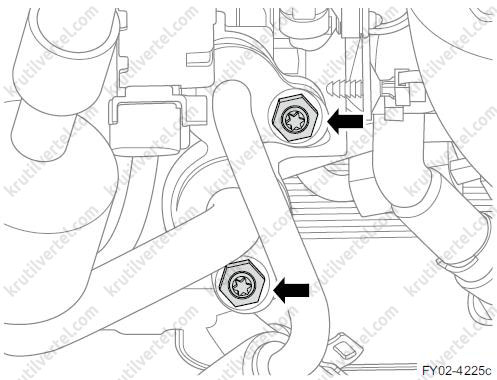

26. Відкрутіть дві кріпильні гайки, що з'єднують трубки холодоагенту з компресором кондиціонера та від'єднайте трубки від компресора.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

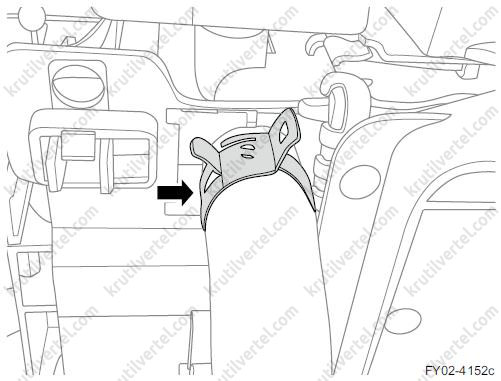

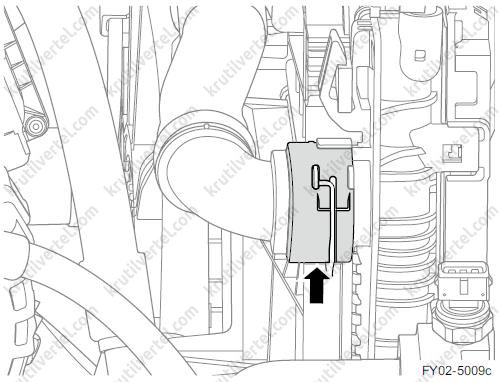

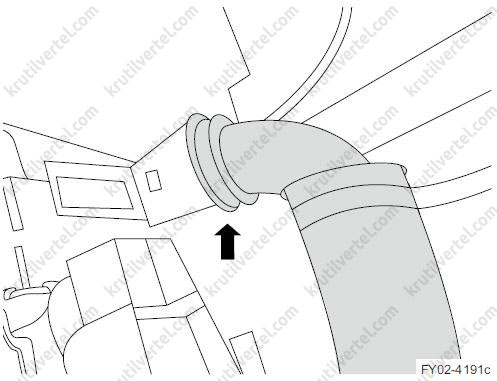

27. Від'єднайте повітряний шланг від інтеркулера.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

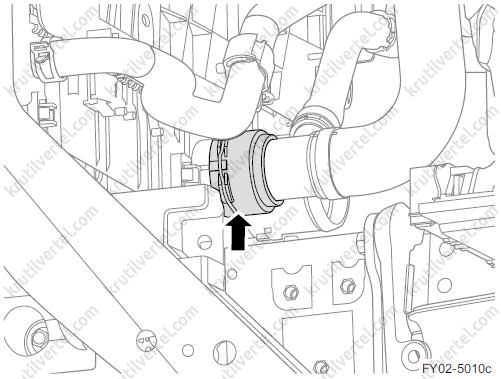

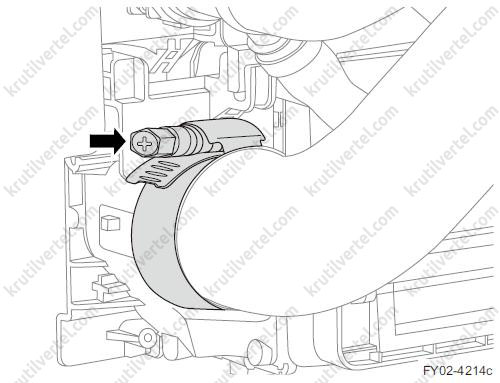

28. Від'єднайте шланг радіатора, що підводить, від радіатора.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

29. Від'єднайте шланг радіатора від радіатора.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

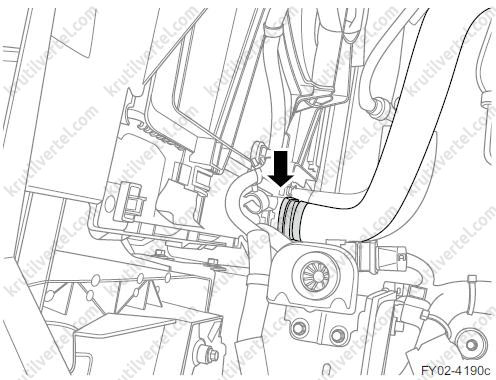

30. Від'єднайте шланг, що підводить, охолоджувача трансмісійної рідини від радіатора.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

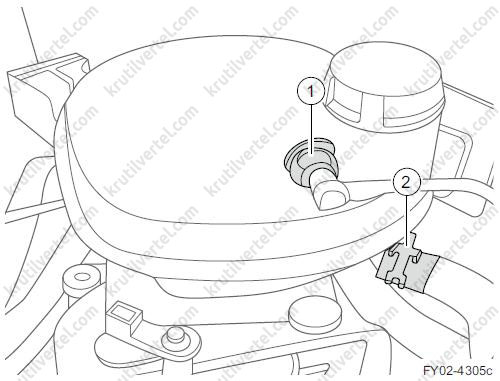

31. Від'єднайте паровідвідну трубку (1) від розширювального бака.

32. Від'єднайте шланг охолоджувальної рідини (2) від розширювального бака.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

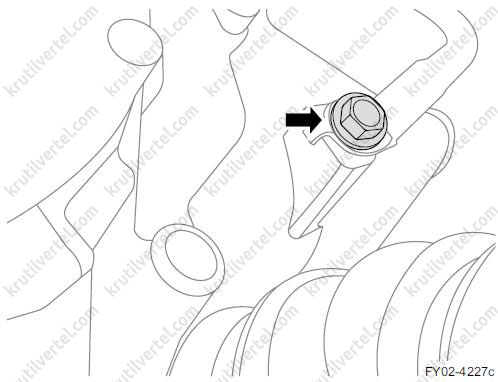

33. Викрутіть болт, що з'єднує масовий дріт двигуна з коробкою передач.

Примітка:
Момент затягування під час встановлення: 23 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

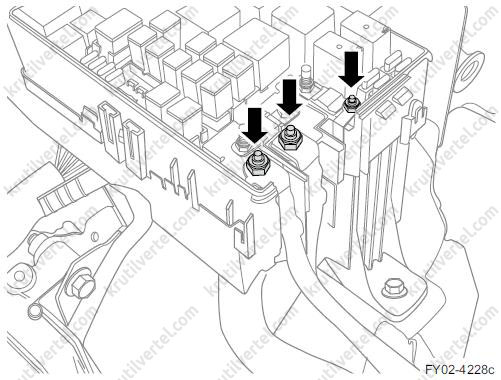

34. Відкрутіть три гайки, що з'єднують джгут дротів двигуна з блоком запобіжників у моторному відсіку, та від'єднайте джгут дротів від блоку запобіжників.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

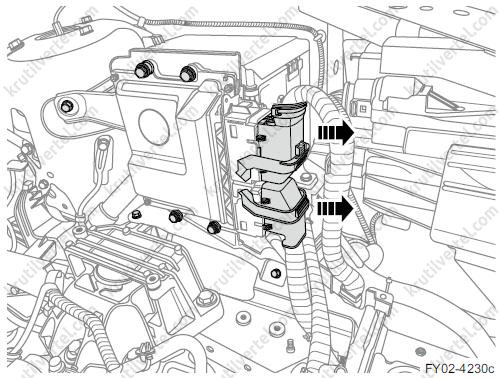

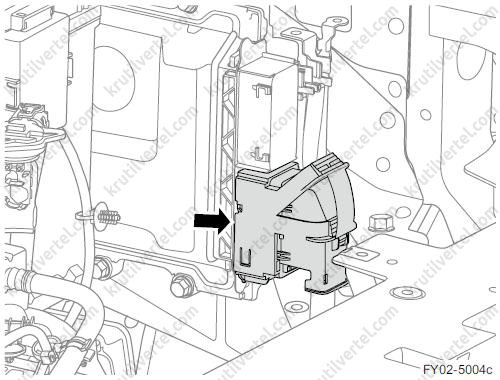

35. Від'єднайте роз'єм джгута проводів блоку ECM.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

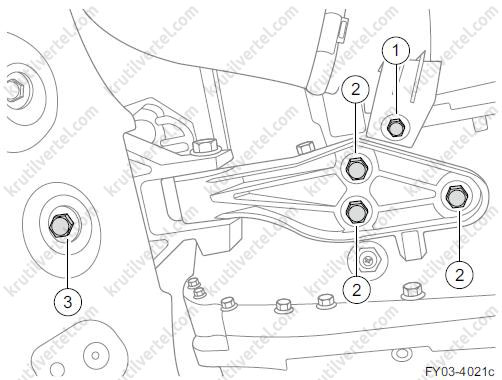

36. Викрутіть болт «маси» (1), що з'єднує джгут дротів двигуна з лонжероном кузова.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

37. Викрутіть болти (2) кожуха джгута проводів двигуна.

Примітка:
Момент затягування під час встановлення: 20 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

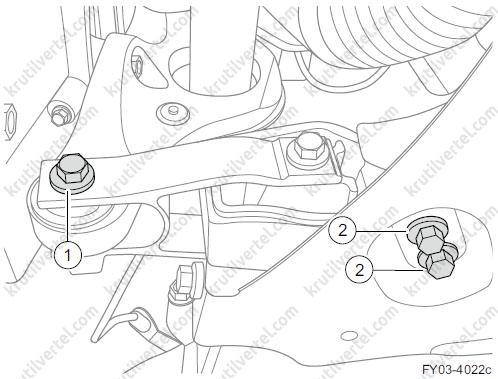

38. За допомогою гідравлічного домкрата підімкніть силовий агрегат.

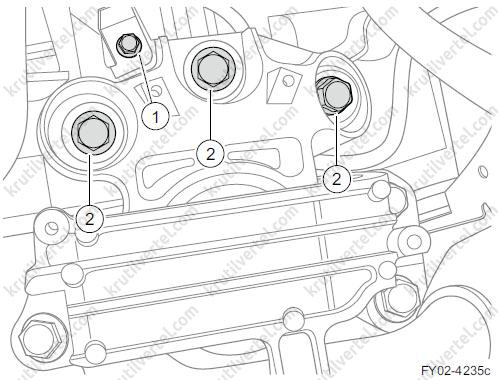

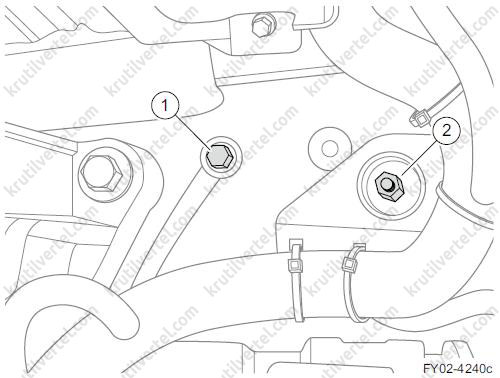

39. Викрутіть болт (1), що з'єднує вентиляційний трубопровід коробки передач з лівим опорним кронштейном.

Примітка:
Момент затягування під час встановлення: 8 Н·м.

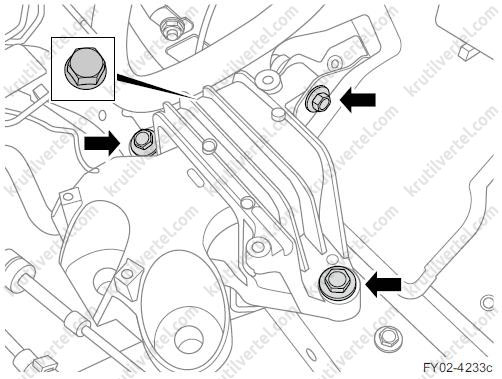

40. Викрутіть три болти (2), що з'єднують лівий опорний кронштейн двигуна з лівою подушкою.

Примітка:
Момент затягування при встановленні: 110 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

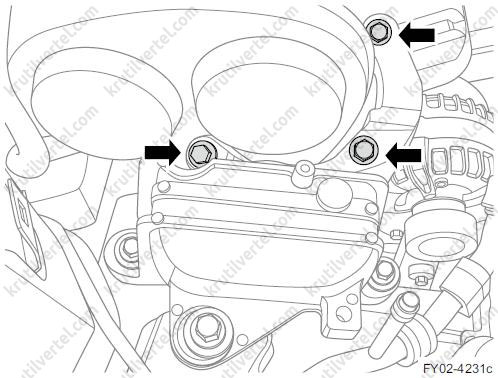

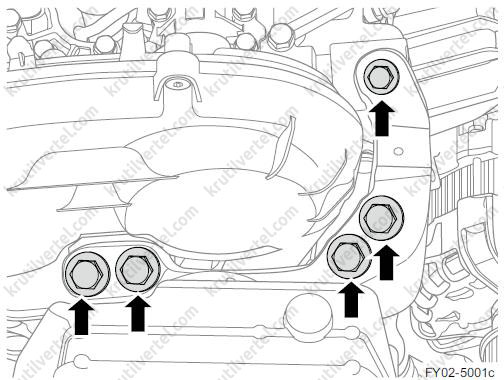

41. Викрутіть чотири болти, що з'єднують праву подушку з двигуном.

Примітка:
Момент затягування при встановленні: 110 Нм і 60 Нм.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

42. Повільно опустіть домкрат і виведіть агрегат з-під автомобіля.

43. Встановлюйте в порядку, зворотному зняття.

Заміна двигуна

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Скиньте тиск палива.

4. Зніміть верхню панель переднього бампера.

5. Зніміть верхню панель лівого крила.

6. Зніміть верхню панель правого крила.

7. Підніміть автомобіль.

8. Зніміть нижню захисну пластину двигуна.

9. Зніміть нижню захисну пластину переднього бампера.

10. Злийте рідину, що охолоджує.

11. Відкачайте холодоагент із контуру кондиціонера.

12. Зніміть впускний патрубок інтеркулера.

13. Зніміть задній кронштейн.

14. Зніміть правий задній кронштейн.

15. Зніміть передній підрамник у збиранні.

16. Зніміть задній каталітичний нейтралізатор.

17. Зніміть проміжний карданний вал (модель з повним приводом).

18. Зніміть передній вал з шарніром рівних кутових швидкостей.

19. Зніміть коробку роздачі.

20. Зніміть патрубок повітряного фільтра.

21. Зніміть фільтр повітря.

22. Зніміть акумулятор.

23. Зніміть полицю акумулятора.

24. Від'єднайте трубку паливної пари (1) від електромагнітного клапана продування адсорбера.

25. Від'єднайте паливопровід (2) від впускного штуцера паливного насоса високого тиску.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

26. Від'єднайте вакуумну трубку (1) від вакуумного насоса.

27. Від'єднайте вакуумну трубку (1) від вакуумного шлангу (2).

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

28. За допомогою щипців послабте кріпильний хомут (1) і від'єднайте впускний шланг обігрівача від блоку системи кондиціювання.

29. За допомогою щипців послабте кріплення хомут (2) і від'єднайте випускний шланг обігрівача від блоку системи кондиціювання.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

30. Відкрутіть дві кріпильні гайки, що з'єднують трубки холодоагенту з компресором кондиціонера та від'єднайте трубки від компресора.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

31. Від'єднайте повітряний шланг від інтеркулера.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

32. Від'єднайте шланг радіатора, що підводить, від радіатора.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

33. Від'єднайте шланг радіатора від радіатора.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

34. Від'єднайте шланг, що підводить, охолоджувача трансмісійної рідини від радіатора.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 року двигуна Джилі Тугелла з 2019 року

35. Від'єднайте паровідвідну трубку (1) від розширювального бака.

36. Від'єднайте шланг охолоджувальної рідини (2) від розширювального бака.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 року двигуна Джилі Тугелла з 2019 року

37. Викрутіть болт, що з'єднує масовий дріт двигуна з коробкою передач.

Примітка:
Момент затягування під час встановлення: 23 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

38. Відкрутіть три гайки, що з'єднують джгут дротів двигуна з блоком запобіжників у моторному відсіку, та від'єднайте джгут дротів від блоку запобіжників.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

39. Від'єднайте роз'єм джгута проводів блоку ECM.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

40. Викрутіть болт «маси» (1), що з'єднує джгут дротів двигуна з лонжероном кузова.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

41. Викрутіть болти (2) кожуха джгута проводів двигуна.

Примітка:
Момент затягування під час встановлення: 20 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

42. За допомогою гідравлічного домкрата підімкніть силовий агрегат.

43. Викрутіть болт (1), що з'єднує вентиляційний трубопровід коробки передач з лівим опорним кронштейном.

Примітка:
Момент затягування під час встановлення: 8 Н·м.

44. Викрутіть три болти (2), що з'єднують лівий опорний кронштейн двигуна з лівою подушкою.

Примітка:
Момент затягування при встановленні: 110 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

45. Викрутіть п'ять болтів, що з'єднують праву подушку із силовим агрегатом.

Примітка:
Момент затягування при встановленні: 110 Нм і 60 Нм.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

46. ​​Повільно опустіть домкрат і виведіть агрегат з-під автомобіля.

47. Від'єднайте коробки від двигуна.

Встановлення

1. Підтримуючи двигун за допомогою підйомного пристрою, з'єднайте двигун із коробкою передач.

2. Покладіть силовий агрегат на робочий стіл, підніміть автомобіль на підйомнику та підведіть верстат з силовим агрегатом під моторний відсік автомобіля.

3. Повільно опустіть автомобіль, звертаючи увагу на положення силового агрегату в процесі опускання та не допускаючи його дотику до кузова.

Увага:
Подбайте про те, щоб силовий агрегат розташовувався на робочому столі у стійкому положенні; інакше це призведе до травмування.

4. Закрутіть п'ять болтів, що з'єднують праву подушку із силовим агрегатом. Момент затягування: 110 Нм і 60 Нм.

5. Подальшу установку робіть у порядку, зворотному зняттю.

Заміна правої подушки двигуна

Зняття

1. Відкрийте капот двигуна.

2. Зніміть декоративний кожух двигуна.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Злийте рідину, що охолоджує.

6. Зніміть розширювальний бачок.

7. Гідравлічним домкратом трохи підніміть двигун, щоб розвантажити його опори.

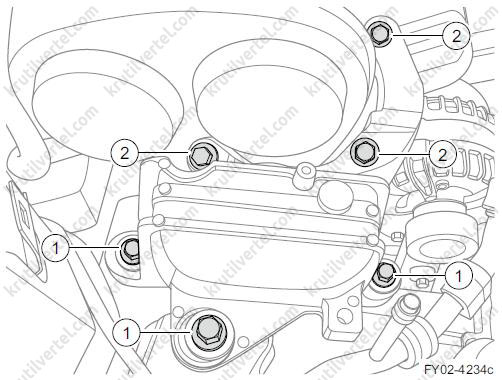

8. Викрутіть три болти (1), що з'єднують праву подушку двигуна з кузовом автомобіля.

9. Викрутіть три болти (2), що з'єднують праву подушку з двигуном, та зніміть праву подушку.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

Встановлення

1. Встановіть та затягніть три болти (1), що з'єднують праву подушку двигуна з кузовом автомобіля (див. малюнок вище). Момент затягування: 90 Нм + доверніть на 90°.

2. Встановіть та затягніть три болти (2), що з'єднують праву подушку з двигуном (див. малюнок вище). Момент затягування:

  • Болт M10: 60 Н·м.
  • Болт M12: 110 Н·м.

3. Опустіть двигун і заберіть гідравлічний домкрат.

4. Встановіть нижню захисну пластину двигуна.

5. Опустіть автомобіль.

6. Встановіть розширювальний бачок.

7. Долейте рідину, що охолоджує.

8. Встановіть декоративний кожух двигуна.

9. Закрийте капот двигуна.

Заміна лівої подушки двигуна

1. Відкрийте капот двигуна.

2. Зніміть акумулятор.

3. Зніміть полицю акумулятора.

4. Зніміть блок керування двигуном.

5. Зніміть нижню захисну пластину двигуна.

6. Гідравлічним домкратом злегка підніміть двигун, щоб розвантажити опори.

7. Викрутіть болт кріплення (1), що з'єднує вентиляційний трубопровід коробки передач з лівим опорним кронштейном.

Примітка:
Момент затягування під час встановлення: 8 Н·м.

8. Викрутіть три болти (2), що з'єднують лівий опорний кронштейн двигуна з лівою подушкою.

Примітка:
Момент затягування при встановленні: 110 Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

9. Викрутіть чотири болти, що з'єднують ліву подушку двигуна з кузовом автомобіля, і зніміть подушку.

Примітка:
Момент затягування під час встановлення: 60 Н·м (М10) та 90 Н·м + доверніть на 120° (М12).

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 року двигуна Джилі Тугелла з 2019 року

10. Встановлюйте в порядку, зворотному зняття.

Заміна заднього опорного кронштейна двигуна

1. Підніміть автомобіль.

2. Зніміть нижню захисну пластину двигуна.

3. Викрутіть болт (1), що з'єднує впускний патрубок інтеркулера із задньою опорою.

Примітка:
Момент затягування під час встановлення: 24 Н·м.

4. Викрутіть три болта (2), що з'єднують задній опорний кронштейн із коробкою передач.

Примітка:
Момент затягування під час встановлення: 50 Н·м + доверніть на 90°.

5. Викрутіть болт (3), що з'єднує задній опорний кронштейн з підрамником, та зніміть опорний кронштейн.

Примітка:
Момент затягування під час встановлення: 90 Н·м + доверніть на 120° Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

6. Встановлюйте в порядку, зворотному зняття.

Заміна заднього правого опорного кронштейна

1. Відкрийте капот двигуна.

2. Зніміть нижню захисну пластину двигуна.

3. Викрутіть болт (1), що з'єднує задній правий опорний кронштейн із кронштейном приводного валу.

Примітка:
Момент затягування при встановленні: 110 Н·м.

4. Викрутіть два болти (2), що з'єднують задній правий опорний кронштейн з підрамником, та зніміть правий опорний кронштейн.

Примітка:
Момент затягування під час встановлення: 90 Н·м + доверніть на 120° Н·м.

опори двигуна Geely Xingyue з 2019 року, опори двигуна Geely Tugella з 2019 року, опори двигуна Geely Tugella з 2019 двигуна Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
