Окна, стекла и зеркала заднего вида Geely Xingyue / Tugella с 2019 года выпуска (+ рестайлинг 2022)

10. Окна, стекла и зеркала заднего вида

Описание и принцип действия

Описание и принцип работы стеклоподъемника

Каждый стеклоподъемник имеет следующие четыре режима работы: ручное, ручное опускание, автоматический подъем, автоматическое опускание. Стеклоподъемники без функции предотвращения защемления имеют три режима работы: ручной подъем, автоматическое опускание и ручное опускание.

Ручной подъем:

При легком приподнимании и удерживании переключателя стеклоподъемника в режиме «ручной подъем» соответствующий электродвигатель стеклоподъемника начнет поднимать стекло; отпускание переключателя прекращает движение стекла.

Ручное опускание:

При легком нажатии и удерживании переключателя стеклоподъемника в режиме «ручное опускание» соответствующий электродвигатель стеклоподъемника начнет опускать стекло; отпускание переключателя прекращает движение стекла.

Функция подъема/опускания стеклоподъемника отключается при выполнении одного из следующих условий:

1. По истечении 45 с после перевода пускового переключателя в положение OFF (ВЫКЛ).

2. Одна из передних дверей была открыта в течение 45 с после перевода пускового переключателя в положение OFF (ВЫКЛ).

Автоматический подъем:

Полностью потяните на себя переключатель стеклоподъемника передней левой двери (удерживая его более 500 мс), чтобы включить автоматический подъем переднего левого окна до наивысшей точки. Автоматический подъем может быть остановлен повторным нажатием или вытягиванием переключателя на себя. Оставшиеся окна управляются аналогичным образом.

Автоматическое опускание:

Полностью вдавите переключатель стеклоподъемника передней левой двери (удерживая его более 500 мс), чтобы включить автоматический спуск переднего левого окна до низшей точки. Автоматический спуск может быть остановлен повторным нажатием или вдавливанием переключателя. Оставшиеся окна управляются аналогичным образом.

Внимание:
Если во время автоматического подъема или опускания окна перевести используемый переключатель в положение «ручной подъем» / «ручное опускание» / «автоматический подъем» / «автоматическое опускание», движение окна будет остановлено. Переключение режима работы другим переключателем на движение в противоположном направлении прекращает движение окна, в то время как дублирование команды на движение в текущем направлении никак не сказывается на текущем движении окна.

Функция задержки:

После перевода пускового переключателя в положение OFF (ВЫКЛ) стеклоподъемник продолжает функционировать при выполнении трех перечисленных ниже условий:

1. В течение 60 с после перевода пускового переключателя в положение OFF (ВЫКЛ).

2. Передние левая и правая двери не открыты.

3. Для отпирания/запирания двигателя не был использован интеллектуальный ключ. – Функция предотвращения защемления (при наличии)

Модуль управления стеклоподъемниками оборудован встроенной системой обнаружения препятствий и предотвращения защемления.

Система предотвращения защемления работает в диапазоне 4–200 мм от светового проема между открытыми краями и уплотнением окна. К срабатыванию системы предотвращения защемления в окнах применяются следующие требования: в ходе автоматического подъема окна, прошедшего инициализацию, регистрация любого устройства размером от 4 мм над поднимающимся стеклом приводит к срабатыванию механизма предотвращения защемления и включению движения в обратном направлении.

Внимание:
- Если окно не прошло инициализацию или данные инициализации были утрачены, режим работы «автоматический подъем» выключается и функция предотвращения защемления не срабатывает.
- Функция предотвращения защемления работает только в режиме автоматического подъема стекла.

Усилие, применяемое системой предотвращении защемления, соответствует требованиями стандарта 2000/4/EC. По ТУ на систему предотвращения защемления усилие предотвращения защемления, прилагаемое к стеклу, не должно превышать 100 Н.

Функция комфортного закрытия (при наличии):

Комфортное закрытие — это автоматическое закрытие окна в результате обмена данными по шине LIN. При получении команды комфортного закрытия все окна начинают поочередное движение вверх до тех пор, пока каждое из них не достигнет верхней точки (полностью закрытое положение). Последовательность запуска и требования по задержке реализуются при помощи программного обеспечения. В ходе выполнения операции комфортного закрытия сигналы стеклоподъемников игнорируются и включается функция предотвращения защемления.

Выключение защиты электродвигателя (при наличии функции предотвращения защемления):

Если электродвигатель работает непрерывно более 60 с, его отключает блок управления, его инициализация утрачивается.

Адаптивное программирование (при наличии функции предотвращения защемления):

Система способна адаптироваться к характеристикам автомобиля и внешним условиям эксплуатации в течение всего срока службы автомобиля. Например, при износе уплотнителей.

Программная защита от перегрева (при наличии функции предотвращения защемления):

Блок управления обеспечивает защиту от перегрева электродвигателя стеклоподъемника посредством внутренней программы. Если программа защиты от перегрева запускается в ходе действия функции предотвращения защемления, система завершает операцию движения стекла в противоположном направлении, но игнорирует последующие команды на подъем стекла вплоть до полного охлаждения электродвигателя.

Описание и принцип работы наружного зеркала заднего вида:

Наружные зеркала заднего вида управляются электронным способом при помощи переключателя, установленного на двери водителя. Зеркало заднего вида управляется тремя контроллерами. Левый и правый селекторные переключатели используются для выбора регулируемого зеркала заднего вида. Кнопочный переключатель направления используется для управления положением стекла соответствующего зеркала заднего вида.

Стекла наружных зеркал заднего вида также оснащены нагревательными элементами. После запуска двигателя поверните ручку переключателя регулировки зеркал заднего вида в положение обогрева зеркала заднего вида, чтобы включить подачу тока на нагревательные элементы наружных зеркал заднего вида.

Описание и принцип работы противобликового внутреннего зеркала заднего вида с электроприводом:

Противобликовое зеркало заднего вида с электроприводом включает в себя противобликовую линзу с электрохроматическим покрытием, состоящую из двух стеклянных пластин, между которыми нанесен твердый гелевый электролит. Когда на противобликовое стекло не подается ток (передний и задний датчики света не регистрируют разницу в световых условиях), электрохроматический электролит сохраняет прозрачность и высокую отражающую способность. Как только передний и задний датчики света регистрируют разницу в световых условиях, на противобликовое стекло подается ток, и электрохроматический электролит ионизируется, меняя цвет на темно-зеленый. Такое стекло поглощает видимую часть светового спектра (более длинные волны), обычно вызывающую блики, и имеет пониженную отражающую способность. Для него характерен зеленый (наиболее комфортный для глаз человека) оттенок отражения с укороченной длиной пиковой волны. Сокращение отражающей способности приводит к предотвращению образования бликов.

Система оснащена двумя датчиками (датчик света и датчик обнаружения бликов), установленными внутри внутреннего зеркала заднего вида и регистрирующими яркость наружного освещения и разницу со световыми условиями, поступающими на внутреннее зеркало заднего вида через задние стекла автомобиля.

При смене положения пускового переключателя с OFF (ВЫКЛ) на ON (ВКЛ) система по умолчанию работает в режиме AUTO (Автоматически).

Принцип работы системы

Управление питанием

• Стеклоподъемники передней левой и задней левой дверей получают питание от одной цепи (30 А).
• Стеклоподъемники передней правой и задней правой дверей получают питание от одной цепи (30 А).

Внимание:
Четыре переключателя стеклоподъемников управляют большими токами при помощи малых и оснащены функцией защиты от перегрузок по току, обеспечивающей непрерывную защиту выхода в течение 8 с.

Функция автоматического закрытия окна при дожде

Функция автоматического закрытия окна при дожде реализована следующим образом: датчик дождя направляет на блок BCM сигнал, приводящий в действие электродвигатель стеклоподъемника и электродвигатель верхнего люка, закрывая (или открывая) окно и верхний люк.

С момента перевода режима питания в положение OFF (ВЫКЛ) из любого иного режима отсчитывается 10 мин. Если автомобиль укомплектован данной функцией, то после получения блоком BCM запроса на закрытие окна из-за дождя данный блок отправляет команду автоматического закрытия окон на блок дверей, управляющий электродвигателями стеклоподъемником, в результате чего закрываются все четыре окна. Кроме того, блок BCM также направляет запрос на закрытие окна на блок управления верхним люком, который приводит в движение электродвигатель верхнего люка, закрывающий верхний люк.

Расположение компонентов

1. Стеклоподъемник передней правой двери в сборе.
2. Наружное зеркало заднего вида с электроприводом.
3. Переключатель стеклоподъемника передней правой двери.
4. Внутреннее зеркало заднего вида.
5. Стеклоподъемник задней правой двери в сборе.
6. Переключатель стеклоподъемника задней правой двери.
7. Задний левый стеклоподъемник в сборе.
8. Переключатель стеклоподъемника задней левой двери.
9. Стеклоподъемник передней левой двери в сборе.
10. Переключатель стеклоподъемника передней левой двери.

Диагностическая информация и процедуры

Описание диагностики

Перед тем как приступать к диагностике неисправностей стекол/окон/зеркал заднего вида, изучите разделы «Описание и принцип работы» и «Принцип работы системы». Они помогут вам ознакомиться с устройством и принципом действия стекол / окон / зеркал заднего вида, определить правильную последовательность этапов диагностики и, что еще более важно, позволят определить, является ли состояние, описываемое владельцем автомобиля, признаком неисправности или особенностью работы системы. Диагностика неисправностей стекол / окон / зеркал заднего вида всегда должна начинаться с п. «Внешний осмотр», который поможет специалистам по ремонту выбрать следующий логический этап диагностики неисправностей. Умение правильно пользоваться технологическими картами диагностики сокращает время, необходимое на поиск неисправности, и позволяет избежать ошибок при определении неисправных компонентов и деталей.

Внешний осмотр

1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу стекол / окон / зеркал заднего вида.

2. Проверьте видимые и легко доступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Проверьте жгут проводов и разъемы, убедитесь в том, что они не ослаблены, на них нет повреждений, следов износа и старения материала.

4. Убедитесь, что инициализация всех окон выполнена правильно.

Инициализация стеклоподъемника

Для инициализации системы необходимо поднять окно в крайнее верхнее положение, удерживая переключатель в верхнем положении до тех пор, пока блок управления не остановит действие электродвигателя стеклоподъемника (в течение 1 с после того, как окно займет верхнее положение). При потере инициализации системой вышеуказанная операция должна быть повторена для возобновления функции предотвращения защемления.

• После инициализации все указанные функции системы должны быть доступны.
• В процессе инициализации напряжение на блоке управления не должно опускаться ниже 9 В.
• При краткосрочном падении напряжения питания, превышающего 6 В, состояние инициализации сохраняется.
• При каждой автоматической остановке окна (в максимальном верхнем положении) в режиме «автоматический подъем» система сохраняет последнее значение верхнего положения, перезаписывая его на место предыдущего значения, и использует его при следующем расчете максимального верхнего положения.

Внимание:
- Перезапись исходного значения происходит только тогда, когда новое значение находится в диапазоне калибровки; в противном случае блок управления игнорирует новое значение.
- Если процедура инициализации не выполнялась или ее результат был утрачен, функции «автоматический подъем», «предотвращение защемления» и «комфортное закрытие» отключаются. В то же время функции «ручной подъем», «ручное опускание» и «автоматическое опускание» остаются доступными.

Следующие условия приводят к утрате инициализации (при наличии функции предотвращения защемления):

• Потеря напряжения питания.
• Падение напряжения питания ниже 6 В во время работы стеклоподъемника.
• Блок управления регистрирует некорректный сигнал датчика Холла.

Снятие и установка

Замена лобового стекла

Снятие

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите рычаг и щетку переднего стеклоочистителя в сборе.

4. Снимите вентиляционную решетку.

5. Откройте дверь.

6. Снимите верхнюю декоративную накладку передней стойки в сборе.

7. Снимите внутреннее зеркало заднего вида.

8. Снимите переднюю монокулярную камеру.

9. Снимите декоративные ленты лобового стекла с обеих сторон.

10. Работая в паре, снимите герметик вокруг лобового стекла с помощью тонкого стального провода.

Внимание:
Привяжите деревянные бруски или аналогичные предметы к обоим концам режущей проволоки для защиты рук.

11. Отсоедините разъем жгута проводов лобового стекла.

12. Снимите лобовое стекло при помощи вакуумного захвата.

13. Удалите герметик с рамы лобового стекла при помощи лезвия.

Установка

1. Поместите лобовое стекло на монтажный стол.

Внимание:
Не допускайте ударов и царапания в ходе сборки.

2. Срежьте носик аппликатора специального герметика по стеклу Geely, чтобы носик, разбрызгивающий герметик, имел ширину 8 мм и высоту 8 мм.

3. Используйте втулочный пистолет для герметика для равномерного и непрерывного нанесения герметика по стеклу с одинаковой шириной.

4. Подсоедините разъем жгута проводов лобового стекла.

5. Работая в паре с помощником и используя подходящий инструмент, установите лобовое стекло и аккуратно прижмите его по краю.

6. Слегка надавите на внешнюю поверхность стекла, чтобы надежно зафиксировать его в кузове.

Внимание:
- Убедитесь, что ограничитель лобового стекла надежно склеен с кузовом.
- Проверьте зазор между кузовом и лобовым стеклом.
- Вдавите стекло, применив к нему усилие от 98 Н и больше.

7. При необходимости с помощью скребка скорректируйте высоту или положение нанесенного клея.

8. Закрепите лобовое стекло защитной лентой до отвердевания герметика.

9. После отвердевания клея распылите воду на автомобиль снаружи. Проверьте, не попадает ли вода внутрь салона. При проникновении воды в салон повторно нанесите клей после того, как вода высохнет.

10. Снимите защитную ленту.

11. Повторно установите декоративные ленты лобового стекла с обеих сторон.

12. Повторно установите верхнюю декоративную накладку передней стойки.

13. Повторно установите переднюю монокулярную камеру.

14. Повторно установите внутреннее зеркало заднего вида.

15. Закройте дверь.

16. Повторно установите накладку вентиляционной решетки.

17. Повторно установите щетку рычага переднего стеклоочистителя в сборе.

18. Подсоедините отрицательный провод аккумуляторной батареи.

19. Закройте капот двигателя.

Замена заднего стекла

Снятие

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Откройте дверь багажника.

4. Снимите среднюю и верхнюю декоративные накладки двери багажника в сборе.

5. Снимите дополнительный стоп-сигнал.

6. Снимите провод в оплетке обогревателя заднего стекла.

7. Работая в паре, снимите герметик вокруг двери багажника с помощью тонкого стального провода.

Внимание:
Привяжите деревянные бруски или аналогичные предметы к обоим концам режущей проволоки.

8. Извлеките стекло двери багажника и снимите его при помощи подходящего инструмента.

9. Удалите герметик с рамы стекла двери багажника при помощи лезвия.

Установка

1. Поместите стекло двери багажника на монтажный стол.

Внимание:
Не допускайте ударов и царапания в ходе сборки.

2. Срежьте носик аппликатора специального герметика по стеклу Geely, чтобы носик, разбрызгивающий герметик, имел ширину 8 мм и высоту 8 мм.

3. Используйте втулочный пистолет для герметика для равномерного и непрерывного нанесения герметика по стеклу с одинаковой шириной.

4. Работая в паре с помощником и используя подходящий инструмент, установите стекло двери багажника.

5. Надавите на стекло двери багажника, а затем закрепите его и его раму стекла при помощи защитной ленты.

6. Дождитесь отвердения герметика.

7. После отвердения герметика пульверизатором нанесите воду на стекло двери багажника, чтобы проверить его герметичность. В случае обнаружения протечек дождитесь высыхания стекла двери багажника и герметично заделайте протекающие места герметиком по стеклу. Если протечка сохраняется, снимите стекло двери багажника и повторите процедуру ремонта сначала.

Внимание:
Не перемещайте автомобиль в течение шести часов; не мойте автомобиль в течение трех дней; специальный клей по стеклу полностью высыхает спустя два дня после нанесения. Избегайте вождения по неровным дорогам до полного отвердения клея.

8. Повторно установите провод в оплетке обогревателя заднего стекла.

9. Повторно установите дополнительный стоп-сигнал.

10. Повторно установите среднюю и верхнюю декоративные накладки двери багажника в сборе.

11. Закройте дверь багажника.

13. Подсоедините отрицательный провод аккумуляторной батареи.

14. Закройте капот двигателя.

Замена стекла треугольного бокового окна

Снятие

1. Откройте дверь.

2. Снимите спинку заднего сиденья.

3. Снимите внутреннюю декоративную накладку порога задней двери в сборе.

4. Снимите нижнюю декоративную накладку задней стойки.

5. Откройте дверь багажника.

6. Снимите розетку питания.

7. Снимите лампу освещения багажного отделения.

8. Снимите облицовочную панель багажного отделения.

9. Снимите верхнюю декоративную накладку задней стойки.

10. Работая в паре, снимите герметик вокруг треугольного окна с помощью тонкого стального провода.

Внимание:
С обоих концов обмотайте деревянный брусок тонкой стальной проволокой для удобства демонтажа.

11. Извлеките треугольное окно и снимите его.

12. Удалите герметик с треугольного окна при помощи лезвия.

13. С помощью лезвия удалите избыток клея с контактной поверхности кузова.

Установка

1. Поместите треугольное окно на монтажный стол.

Внимание:
Не допускайте ударов и царапания в ходе сборки.

2. Срежьте носик аппликатора специального герметика по стеклу Geely, чтобы носик, разбрызгивающий герметик, имел ширину 8 мм и высоту 8 мм.

3. Используйте втулочный пистолет для герметика для равномерного и непрерывного нанесения герметика по стеклу с одинаковой шириной.

4. Используя подходящий инструмент, установите треугольное окно и аккуратно прижмите его по краю.

5. Слегка надавите на внешнюю поверхность стекла, чтобы надежно зафиксировать его в кузове.

6. При необходимости с помощью скребка скорректируйте высоту или положение нанесенного клея.

7. Закрепите треугольное окно защитной лентой до отвердевания герметика.

Внимание:
Не перемещайте автомобиль в течение шести часов; не мойте автомобиль в течение трех дней; специальный клей по стеклу полностью высыхает спустя два дня после нанесения. Избегайте вождения по неровным дорогам до полного отвердения клея.

8. После отвердевания клея распылите воду на автомобиль снаружи. Проверьте, не попадает ли вода внутрь салона. При проникновении воды в салон повторно нанесите клей после того, как вода высохнет.

9. Снимите защитную ленту.

10. Повторно установите верхнюю декоративную накладку задней стойки в сборе.

11. Повторно установите декоративную накладку багажника.

12. Повторно установите лампу освещения багажного отделения.

13. Повторно установите розетку питания.

14. Закройте дверь багажника.

15. Повторно установите нижнюю декоративную накладку задней стойки в сборе.

16. Повторно установите внутреннюю декоративную накладку порога задней двери в сборе.

17. Повторно установите заднее сиденье.

18. Закройте дверь.

Замена электрического наружного зеркала заднего вида в сборе

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите панель переключателя стеклоподъемника передней двери.

4. Снимите внутреннюю защитную панель двери в сборе.

5. Отсоедините разъем жгута проводов электрического наружного зеркала заднего вида в сборе.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

6. Отверните три крепежные гайки электрического наружного зеркала заднего вида в сборе и извлеките электрическое наружное зеркало заднего вида в сборе.

Примечание:
Момент затяжки при установке: 9 Н·м.

7. Установку производите в порядке, обратном снятию.

Замена стекла в электрическом зеркале заднего вида

Снятие

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. При помощи шлицевой отвертки подденьте корпус зеркала заднего вида в направлении, показанном на рисунке, и снимите стекло наружного зеркала заднего вида.

Внимание:
- Соблюдайте осторожность, чтобы не поцарапать руки.
- Соблюдайте осторожность, чтобы не разбить стекло.

4. Отсоедините два разъема жгута проводов обогревателя стекла электрического зеркала заднего вида и снимите стекло электрического зеркала заднего вида.

Установка

1. Подсоедините два разъема жгута проводов стекла электрического зеркала заднего вида.

Внимание:
Жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

2. Закрепите стекло электрического зеркала заднего вида.

3. Подсоедините отрицательный провод аккумуляторной батареи.

4. Закройте капот двигателя.

Замена переключателя регулировки электрического зеркала заднего вида

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. При помощи подходящего инструмента вскройте панель переключателя стеклоподъемника передней двери.

4. Отсоедините разъем (1) жгута проводов переключателя регулировки электрических наружных зеркал заднего вида.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

5. Подденьте переключатель (2) регулировки наружных зеркал заднего вида.

6. Установку производите в порядке, обратном снятию.

Замена электродвигателя регулировки электрического зеркала заднего вида

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите стекло электрического зеркала заднего вида.

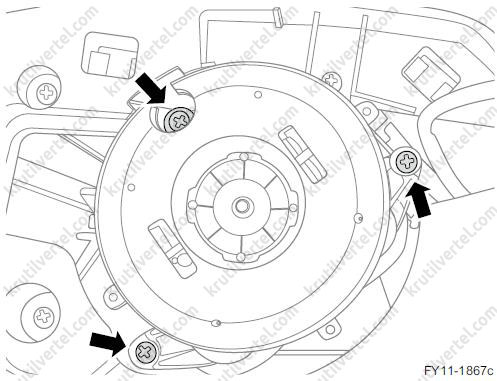

4. Отверните три крепежных винта электродвигателя регулировки электрического зеркала заднего вида.

5. Переверните электродвигатель регулировки электрического зеркала заднего вида.

6. Отсоедините разъем жгута проводов электродвигателя регулировки электрического зеркала заднего вида и снимите электродвигатель регулировки электрического зеркала заднего вида.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

7. Установку производите в порядке, обратном снятию.

Замена внутреннего зеркала заднего вида

Базовая комплектация

1. Извлеките верхнюю заглушку лобового стекла.

2. Снимите внутреннее зеркало заднего вида движением вниз.

Внимание:
Не допускайте царапания стекла.

3. Установку производите в порядке, обратном снятию.

Максимальная комплектация

1. Извлеките верхнюю заглушку лобового стекла.

2. Отсоедините разъем жгута проводов внутреннего зеркала заднего вида.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

3. Снимите внутреннее зеркало заднего вида движением вниз.

Внимание:
При установке зеркала заднего вида следует приложить равномерное усилие вдоль наклонной поверхности зеркала, чтобы избежать повреждения лобового стекла.

4. Установку производите в порядке, обратном снятию.

Замена переключателя стеклоподъемника передней двери

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Откройте переднюю дверь.

4. При помощи подходящего инструмента вскройте панель переключателя стеклоподъемника передней двери.

5. Отсоедините разъем жгута проводов переключателя стеклоподъемника передней двери и снимите панель переключателя стеклоподъемника передней двери.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

6. Установку производите в порядке, обратном снятию.

Замена стеклоподъемника передней двери

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите переключатель стеклоподъемника передней двери.

4. Снимите внутреннюю защитную панель двери в сборе.

5. Снимите окно передней двери в сборе.

6. Отсоедините разъем жгута проводов стеклоподъемника двери.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

7. Отверните три крепежных гайки (2) стеклоподъемника.

Примечание:
Момент затяжки при установке: 9 Н·м.

8. Отверните два крепежных болта (1) стеклоподъемника.

Примечание:
Момент затяжки при установке: 9 Н·м.

9. Снимите стеклоподъемник передней левой двери в сборе.

10. Установку производите в порядке, обратном снятию.

Замена окна передней двери

Снятие

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите переключатель стеклоподъемника передней двери.

4. Снимите внутреннюю защитную панель двери в сборе.

5. Опустите окно передней левой двери в монтажное технологическое отверстие, как показано на рисунке, и при помощи подходящего инструмента расположите монтажное отверстие таким образом, чтобы открыть крепежный паз окна.

6. Снимите окно передней левой двери.

Установка

1. Повторно установите окно передней двери в сборе в переднюю дверь и закрепите его в пазу окна в сборе.

Внимание:
Не допускайте ударов и царапания в ходе сборки.

2. Повторно установите внутреннюю защитную панель двери.

3. Повторно установите переключатель стеклоподъемника передней левой двери.

4. Подсоедините отрицательный провод аккумуляторной батареи.

5. Закройте капот двигателя.

Замена переключателя стеклоподъемника задней двери

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Откройте заднюю дверь.

4. При помощи плоской отвертки осторожно подденьте переключатель стеклоподъемника задней двери.

5. Отсоедините разъем жгута проводов переключателя стеклоподъемника задней двери и снимите переключатель стеклоподъемника задней двери.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

6. Установку производите в порядке, обратном снятию.

Замена стеклоподъемника задней двери

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите переключатель стеклоподъемника задней двери.

4. Снимите внутреннюю защитную панель двери в сборе.

5. Снимите окно задней двери в сборе.

6. Отсоедините разъем жгута проводов переключателя стеклоподъемника двери.

Внимание:
При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

7. Отверните три крепежных гайки стеклоподъемника задней двери.

Примечание:
Момент затяжки при установке: 9 Н·м.

8. Снимите стеклоподъемник задней двери в сборе.

9. Установку производите в порядке, обратном снятию.

Замена окна задней двери

Снятие

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите переключатель стеклоподъемника задней двери.

4. Снимите внутреннюю защитную панель двери в сборе.

5. Снимите два крепежных болта между окном задней двери в сборе и стеклоподъемником.

6. Извлеките окно задней двери в сборе из стеклоподъемника и медленно потяните окно задней двери в сборе вверх.

Установка

1. Повторно установите окно задней двери в сборе в заднюю дверь и закрепите его в окне в сборе.

Внимание:
Не допускайте ударов и царапания в ходе сборки.

2. Повторно установите два крепежных болта между окном задней двери в сборе и стеклоподъемником. Момент затяжки: 9 Н·м.

3. Повторно установите внутреннюю защитную панель двери в сборе.

4. Повторно установите переключатель стеклоподъемника задней левой двери.

5. Подсоедините отрицательный провод аккумуляторной батареи.

6. Закройте капот двигателя.
