10. Наружная отделка

Замена облицовочной панели арки крыла

1. Выверните два передних винта крепления облицовочной панели арки крыла.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

2. Выверните один нижний крепежный винт облицовочной панели арки крыла и подденьте облицовочную панель.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Установку производите в порядке, обратном снятию.

Замена облицовочной панели задней арки

1. Откройте заднюю дверь.

2. Поднимите влагонепроницаемую мембрану задней двери, выверните один крепежный винт облицовочной панели задней арки около передней части автомобиля, подденьте переднюю часть облицовочной панели.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Выверните один крепежный винт облицовочной панели задней арки около задней части автомобиля, подденьте заднюю часть облицовочной панели и извлеките ее.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Установку производите в порядке, обратном снятию.

Замена нижней облицовочной панели передней двери

1. Откройте переднюю дверь.

2. Поднимите влагонепроницаемую мембрану передней двери, отверните два крепежных винта нижней облицовочной панели передней двери, подденьте нижнюю облицовочную панель передней двери.

Примечание:
Момент затяжки при установке: 1 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Установку производите в порядке, обратном снятию.

Замена нижней облицовочной панели задней двери

1. Откройте заднюю дверь.

2. Поднимите резиновую полоску и снимите один левый крепежный винт нижней облицовочной панели задней двери.

Примечание:
Момент затяжки при установке: 1 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Выверните один правый крепежный винт нижней облицовочной панели задней двери и подденьте облицовочную панель задней двери.

Примечание:
Момент затяжки при установке: 1 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Установку производите в порядке, обратном снятию.

Замена левой защитной пластины топливного бака

1. Поднимите автомобиль.

2. Снимите нижнюю защитную пластину кузова.

3. Выверните пять крепежных гаек левой нижней защитной пластины топливного бака.

Примечание:
Момент затяжки при установке: 2,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Разъедините четыре крепежных зажима левой нижней защитной пластины топливного бака и снимите левую нижнюю защитную пластину топливного бака.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Установку производите в порядке, обратном снятию.

Замена правой защитной пластины топливного бака

1. Поднимите автомобиль.

2. Снимите нижнюю защитную пластину кузова.

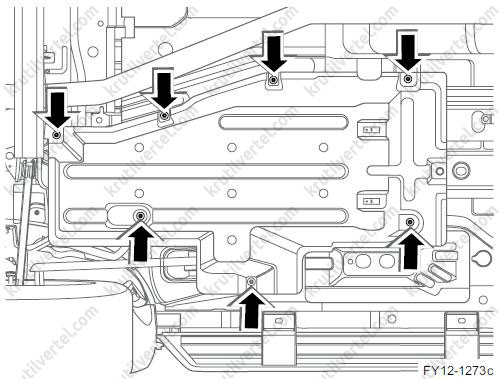

3. Выверните семь крепежных гаек правой нижней защитной пластины топливного бака.

Примечание:
Момент затяжки при установке: 2,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Разъедините один крепежный зажим правой нижней защитной пластины топливного бака и снимите правую нижнюю защитную пластину топливного бака.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Установку производите в порядке, обратном снятию.

Замена брызговика передней колесной арки

1. Поднимите автомобиль.

2. Снимите облицовочную панель арки крыла.

3. Снимите переднее колесо.

4. Выверните девять крепежных винтов брызговика арки переднего левого колеса.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Отсоедините шесть крепежных заглушек брызговика арки переднего левого колеса.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

6. Отсоедините восемь крепежных зажимов брызговика арки переднего левого колеса и снимите брызговик арки переднего колеса.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

7. Установку производите в порядке, обратном снятию.

Замена брызговика задней колесной арки

1. Поднимите автомобиль.

2. Снимите облицовочную панель задней арки.

3. Снимите заднее колесо.

4. Выверните два крепежных винта брызговика арки заднего колеса.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Открепите семь крепежных заглушек брызговика арки заднего колеса.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

6. Снимите один крепежный зажим брызговика арки заднего колеса и снимите брызговик арки заднего колеса.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

7. Установку производите в порядке, обратном снятию.

Замена держателя переднего номерного знака

1. Снимите переднюю рамку номерного знака.

2. Выверните четыре крепежных болта держателя переднего номерного знака и снимите держатель переднего номерного знака.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Установку производите в порядке, обратном снятию.

Замена держателя заднего номерного знака

1. Снимите задний номерной знак.

2. Выверните четыре крепежных болта держателя заднего номерного знака и снимите держатель заднего номерного знака.

Примечание:
Момент затяжки при установке: 1,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Установку производите в порядке, обратном снятию.

Замена рейлинга на крыше

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите вешалку для одежды.

3. Снимите крышку нижнего отделения багажника.

4. Снимите ящик инструментов в багажнике.

5. Снимите переднее сиденье.

6. Снимите подушку заднего сиденья в сборе.

7. Снимите спинку заднего сиденья.

8. Снимите внутреннюю декоративную накладку потолка.

9. Выверните четыре крепежные гайки рейлинга на крыше и снимите рейлинг на крыше в сборе.

Примечание:
Момент затяжки при установке: 13 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

10. Установку производите в порядке, обратном снятию.

Замена верхней декоративной панели левого крыла

1. Откройте капот двигателя.

2. Снимите верхнюю облицовочную панель бампера.

3. Снимите три крепежных зажима соединительной пластины верхней облицовочной панели брызговика и снимите соединительную пластину верхней облицовочной панели брызговика.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Снимите четыре крепежных зажима левой плоской крышки крыла и снимите верхнюю левую плоскую крышку крыла.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Установку производите в порядке, обратном снятию.

Замена верхней декоративной панели правого крыла

1. Откройте капот двигателя.

2. Снимите верхнюю облицовочную панель бампера.

3. Снимите три крепежных зажима соединительной пластины верхней облицовочной панели брызговика и снимите соединительную пластину верхней облицовочной панели брызговика.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Снимите три крепежных зажима правой плоской крышки крыла и снимите верхнюю правую плоскую крышку крыла.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Установку производите в порядке, обратном снятию.

Замена декоративного кожуха двигателя

1. Откройте капот двигателя.

2. Снимите декоративный кожух двигателя.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Установку производите в порядке, обратном снятию.

Замена нижней защитной пластины двигателя

1. Поднимите автомобиль.

2. Выверните шесть винтов, соединяющих защитную пластину нижней части двигателя и брызговик арки переднего колеса.

Примечание:
Момент затяжки при установке: 1 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Выверните четыре болта, соединяющих защитную пластину нижней части двигателя и передний подрамник в сборе.

Примечание:
Момент затяжки при установке: 1 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Выверните три болта, соединяющих защитную пластину нижней части двигателя и нижнюю защитную пластину переднего бампера, снимите защитную пластину нижней части двигателя.

Примечание:
Момент затяжки при установке: 1 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Установку производите в порядке, обратном снятию.

Замена нижней защитной пластины кузова

1. Поднимите автомобиль.

2. Выверните девять крепежных болтов и снимите нижнюю защитную пластину кузова.

Примечание:
Момент затяжки при установке: 8 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Выверните два крепежных винта нижней защитной пластины кузова.

Примечание:
Момент затяжки при установке: 2,5 Н·м.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Разъедините два крепежных зажима левой нижней защитной пластины кузова и снимите левую нижнюю защитную пластину кузова.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

5. Установку производите в порядке, обратном снятию.

Замена передней подножки

Снятие

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите декоративную накладку порога передней двери в сборе.

3. Отсоедините разъем жгута проводов передней подножки, отсоедините уплотняющую полоску отверстия передней двери, извлеките разъем жгута проводов передней подножки.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Уберите клеевую часть подножки стальным проводом и снимите переднюю подножку.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

Установка

1. Установите переднюю подножку.

2. Протяните разъем жгута проводов передней подножки через монтажное отверстие, зафиксируйте уплотняющую полоску отверстия передней двери, подсоедините разъем жгута проводов передней подножки.

Внимание:
Жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Повторно установите декоративную накладку порога передней двери.

4. Подсоедините провод к отрицательному выводу аккумуляторной батареи.

Замена задней подножки

Снятие

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите декоративную накладку порога задней двери в сборе.

3. Отсоедините разъем жгута проводов задней подножки, отсоедините уплотняющую полоску отверстия задней двери, извлеките разъем жгута проводов задней подножки.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

4. Уберите клеевую часть задней подножки стальным проводом и снимите заднюю подножку.

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

Установка

1. Установите заднюю подножку.

2. Протяните разъем жгута проводов задней подножки через монтажное отверстие, зафиксируйте уплотняющую полоску отверстия передней двери, подсоедините разъем жгута проводов задней подножки.

Внимание:
Жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

наружная отделка Geely Xingyue с 2019 года, наружная отделка Geely Tugella с 2019 года, наружная отделка Джили Хингай с 2019 года, наружная отделка Джили Тугелла с 2019 года

3. Повторно установите декоративную накладку порога задней двери.

4. Подсоедините провод к отрицательному выводу аккумуляторной батареи.

На этом веб-сайте используются файлы cookie. Нажимая ПРИНЯТЬ или оставаясь на нем, вы позволяете нам использовать файлы cookie. Подробнее
Принять
