1. Меры предосторожности и общая информация
Меры предосторожности
1. Во избежание возможного ущерба имуществу, травм или смерти, перед ремонтом всегда следуйте приведенным ниже инструкциям:
- Перед началом работы с системой охлаждения всегда убеждайтесь в том, что двигатель остыл. Никогда не снимайте пробку расширительного бачка и заглушку сливного крана при работающем двигателе или перегреве охлаждающей жидкости. Перегретая охлаждающая жидкость двигателя и пар под высоким давлением могут вырваться наружу и причинить сильные ожоги.
- Если охлаждающая жидкость случайно попала на кожу, немедленно смойте ее водой. Если последствия серьезные, следует немедленно обратиться за медицинской помощью.
- Во избежание травм при ремонте используйте соответствующие средства индивидуальной защиты.
- При снятии и установке компонентов системы охлаждения примите меры для защиты лакокрасочного покрытия кузова от повреждений.
2. Во избежание опасной эксплуатации и повреждения автомобиля перед ремонтом всегда следуйте приведенным ниже инструкциям:
- При проверке системы охлаждения повышайте давление в системе до определенного значения. В противном случае компоненты системы могут быть повреждены.
- Перед проверкой системы охлаждения не начинайте работу до тех пор, пока температура охлаждающей жидкости не снизится до нормального уровня. В противном случае можно получить ожоги.
- НЕ пользуйтесь охлаждающей жидкостью низкого качества.
- НЕ смешивайте между собой охлаждающие жидкости различных цветов или различных типов.
- Выбирайте такую охлаждающую жидкость, которая подходит для климатических условий местности, в которой эксплуатируется автомобиль.
Составные элементы

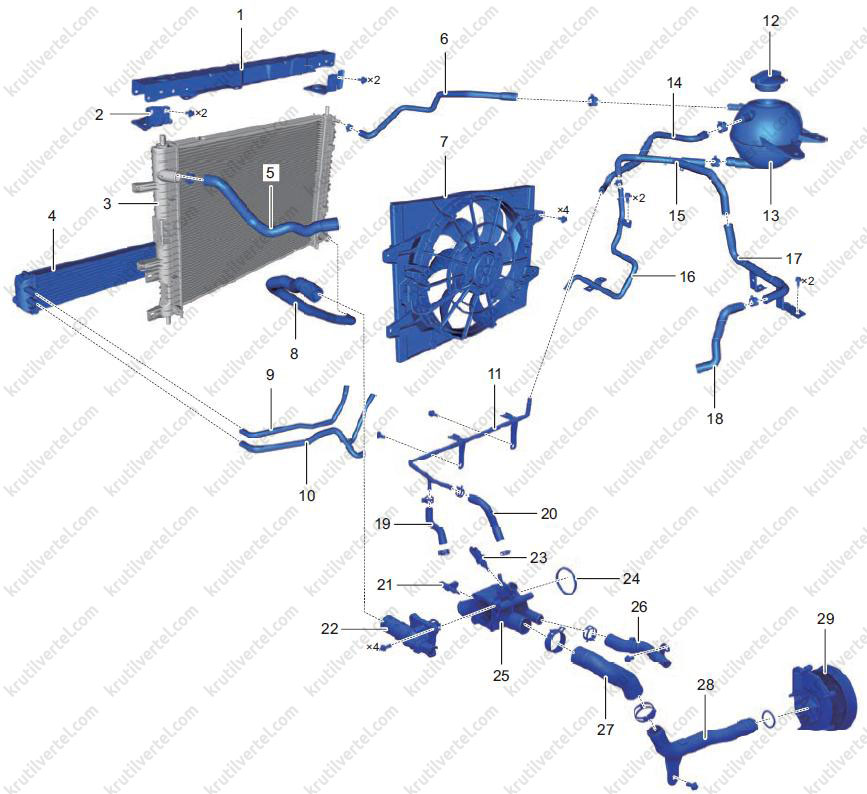

Двигатель 1,5 л
- Верхняя поперечина рамки радиатора.
- Кронштейн.
- Радиатор в сборе.
- Низкотемпературный радиатор в сборе.
- Отводящяя трубка двигателя.
- Трубка радиатора к расширительному бачку.
- Вентилятор системы охлаждения.
- Подводящая трубка двигателя.
- Подводящая трубка низкотемпературного радиатора.
- Отводящая трубка низкотемпературного радиатора.
- Отводящая стальная трубка двигателя.
- Пробка расширительного бачка.
- Расширительный бачок.
- Трубка двигателя к расширительному бачку.
- Трубка I расширительного бачка к насосу охлаждающей жидкости.
- Трубка II расширительного бачка к насосу охлаждающей жидкости.
- Трубка III расширительного бачка к насосу охлаждающей жидкости.
- Трубка IV расширительного бачка к насосу охлаждающей жидкости.
- Отводящий шланг III двигателя.
- Отводящий шланг I двигателя.
- Датчик температуры охлаждающей жидкости на выходе.
- Электронный термостат.
- Датчик температуры охлаждающей жидкости на входе.
- Уплотнительное кольцо опоры термостата.
- Опора термостата.
- Трубка радиатора отопителя.
- Трубка малого контура охлаждения.
- Трубка охлаждения.
- Насос охлаждающей жидкости.

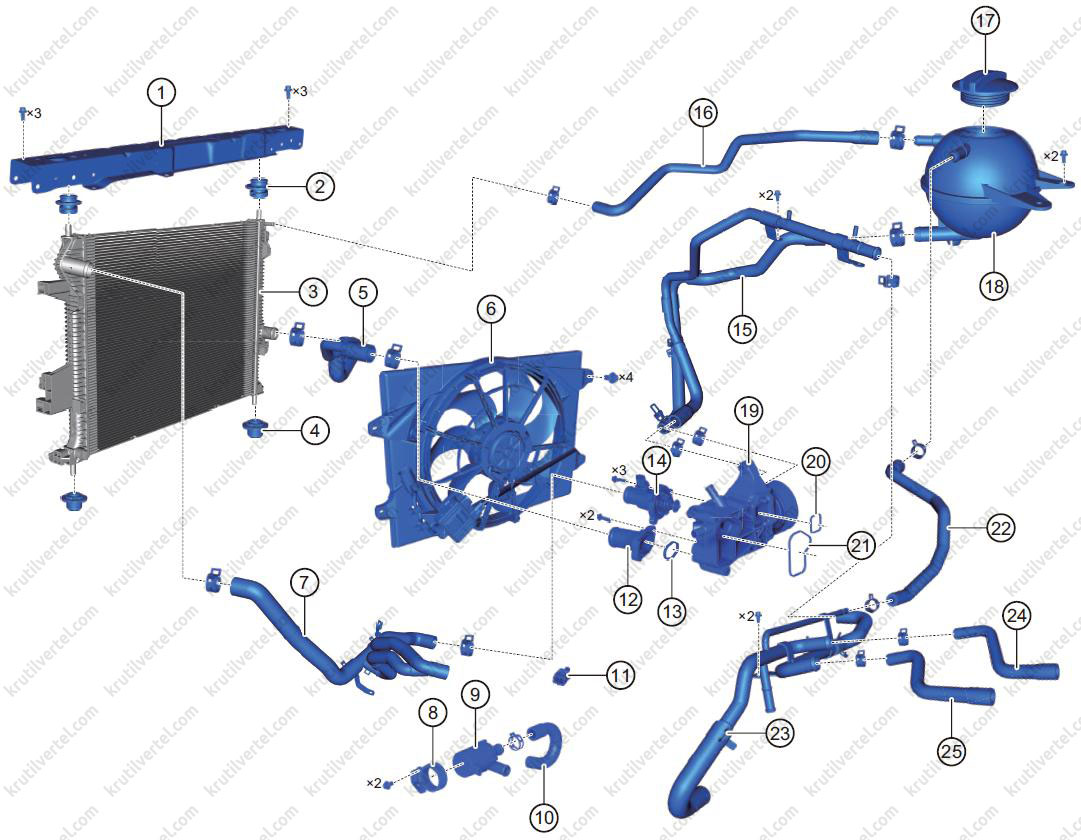

Двигатель 1,6 л
- Верхняя поперечина рамки радиатора.
- Резиновая втулка.
- Радиатор в сборе.
- Резиновая втулка.
- Отводящяя трубка двигателя.
- Вентилятор системы охлаждения.
- Подводящая трубка двигателя.
- Кронштейн электрического насоса охлаждающей жидкости.
- Электрический насос охлаждающей жидкости.
- Впускной патрубок электрического насоса охлаждающей жидкости.
- Датчик температуры охлаждающей жидкости.
- Крышка выходного отверстия.
- Уплотнительное кольцо (заменять новым после каждого снятия).
- Электронный термостат.
- Подводящая трубка расширительного бачка.
- Трубка охлаждающей жидкости – от радиатора к расширительному бачку.
- Пробка расширительного бачка.
- Расширительный бачок.
- Модуль насоса охлаждающей жидкости.
- Уплотнительное кольцо (заменять новым после каждого снятия).
- Уплотнительное кольцо.
- Трубка охлаждающей жидкости – от двигателя к расширительному бачку.
- Трубка охлаждающей жидкости.
- Подводящий шланг радиатора отопителя.
- Отводящий шланг радиатора отопителя.
Описание
Система охлаждения двигателя регулирует рабочую температуру двигателя за счет циркуляции охлаждающей жидкости и обеспечивает нормальную работу двигателя при различных условиях эксплуатации.
Система охлаждения двигателя является системой с принудительной циркуляцией, в которой жидкость под давлением подается от насоса охлаждающей жидкости, что вынуждает охлаждающую жидкость циркулировать в блоке цилиндров двигателя и отводить избыточное тепло к радиатору с потоком охлаждающей жидкости, которое затем рассеивается в воздухе с помощью вентилятора. Кроме этого, при необходимости система охлаждения двигателя обеспечивает теплом находящийся в салоне радиатор отопителя, что повышает комфорт в салоне автомобиля.
