4. Снятие и установка коробки передач

Внимание:
1. Перед снятием коробки передач необходимо предварительно слить из нее масло.
2. При снятии коробки передач обязательно сначала открутите стяжной болт между гидропреобразователем крутящего момента и гибким диском. Гидропреобразователь крутящего момента должен отделяться вместе с коробкой передач от двигателя; при этом двигатель и коробка передач должны сохранять соосность, чтобы избежать выпадения или отсоединения гидропреобразователя.
- Если гидропреобразователь крутящего момента случайно выпал, то его необходимо установить заново. Не прикладывайте при установке усилие, чтобы не повредить внутренние компоненты коробки передач.
- Гидропреобразователь крутящего момента является высокоточным компонентом с высокими требованиями к моменту инерции. При случайном ударе или деформации его нужно заменить новым.
3. Разделяя двигатель и коробку передач, будьте осторожны, чтобы не повредить периферийные компоненты коробки передач, такие как резиновый охлаждающий шланг, датчик давления и т.д. В случае повреждения их необходимо заменить согласно требованиям.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите воздушный фильтр.

4. Снимите аккумуляторную батарею.

5. Снимите поддон аккумуляторной батареи.

6. Снимите датчик положения коленчатого вала:

Отсоедините разъем датчика положения коленчатого вала.

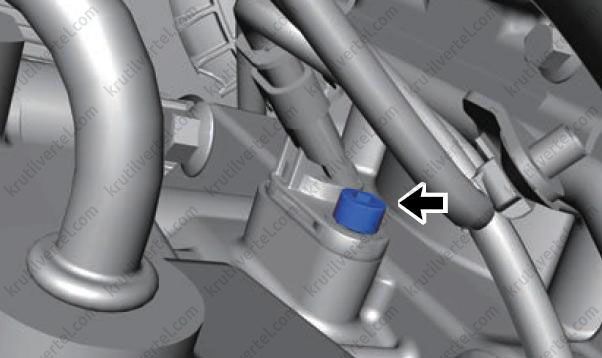

Отверните болт (стрелка) крепления и снимите датчик положения коленчатого вала.

7. Снимите передние колеса.

8. Снимите нижний защитный кожух двигателя.

9. Слейте трансмиссионное масло.

10. Слейте охлаждающую жидкость.

11. Снимите приводные валы.

12. Отсоедините провод «массы» коробки передач, разъемы датчиков скорости и датчиков давления масла, после чего отведите жгут проводов в сторону.

13. Отверните гайку крепления между тросом переключения передач и датчиком диапазона передач.

14. Снимите охлаждающую трубку.

15. Для вывешивания двигателя используйте устройство для вывешивания двигателя.

16. Снимите стартер.

17. Снимите левую опору двигателя.

18. Снимите заднюю опору двигателя.

19. Снимите направляющую пластину приводного вала.

20. Снимите коробку передач:

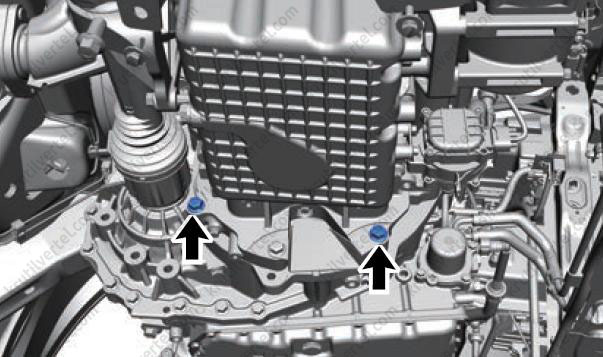

Отверните два болта (стрелки) крепления между верхней частью коробки передач и двигателем.

Примечание:
Момент затяжки: 80 ± 5 Н∙м.

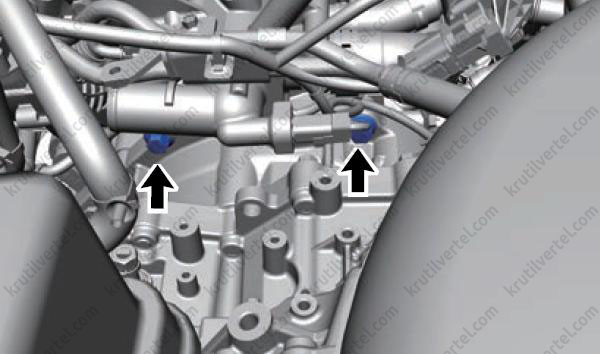

Отверните два болта (стрелки) крепления между коробкой передач и двигателем.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

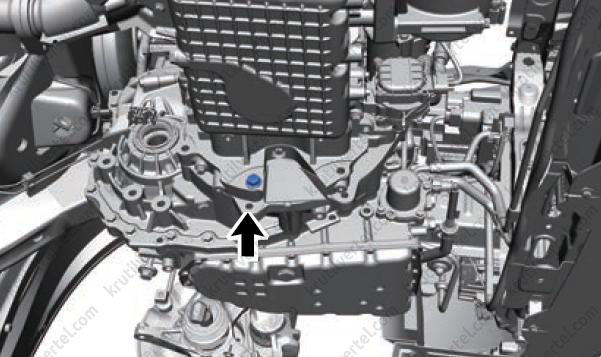

Отверните болт (стрелка) крепления между пылезащитным щитом и коробкой передач, снимите пылезащитный щит.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

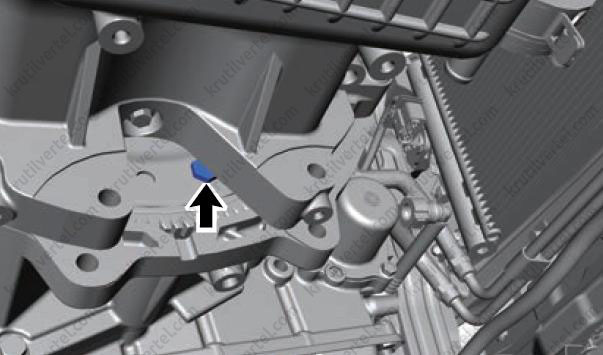

Отверните болты (стрелка) крепления гидропреобразователя крутящего момента (всего четыре, равномерно распределенных по окружности).

Примечание:
Предварительный момент затяжки составляет 8 ± 2 Н∙м, окончательная затяжка выполняется крест-накрест с моментом 55 ± 5 Н∙м (используйте маркер).

Обоприте коробку передач на стойку для агрегатов трансмиссии.

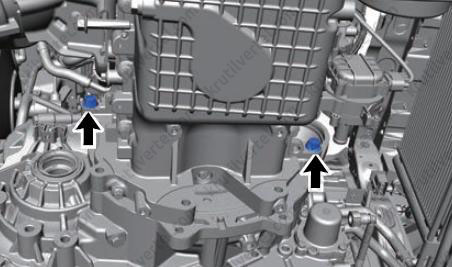

Отверните два болта (стрелки) крепления между коробкой передач и двигателем.

Примечание:
Момент затяжки: 80 ± 5 Н∙м.

Разъедините двигатель и коробку передач с помощью монтировки.
Потяните коробку передач, чтобы отделить ее от двигателя.

21. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

Во время сборки следите за тем, чтобы гидропреобразователь крутящего момента не выступал наружу:

В случае случайного выпадения гидротрансформатора его необходимо установить повторно под руководством соответствующего специалиста. Не допускается принудительная установка гидропреобразователя, чтобы не повредить внутренние компоненты коробки передач.
Гидропреобразователь крутящего момента является высокоточным компонентом с высокими требованиями к моменту инерции. При случайном ударе или деформации его нужно заменить новым.
В некоторых автомобилях между коробкой передач и двигателем предусмотрена пылезащитная прокладка толщиной 1,5 мм – не забудьте установить ее на место.

Внимание:
Выполните визуальный осмотр коробки передач. Если при наличии следующих условий коробку передач невозможно установить на автомобиль, немедленно сообщите в отдел послепродажного обслуживания для подтверждения:
- Убедитесь, что корпус коробки передач не имеет видимых вмятин, деформаций, трещин и т. п., а также что на сборочных элементах не отсутствуют детали.
- Убедитесь, что между каждым датчиком и разъемом жгута проводов отсутствуют видимые вмятины, деформации, трещины и т. п.
- Убедитесь, что контакты разъемов датчиков и жгута проводов не погнуты, не деформированы, не имеют следов коррозии, а также что в нижней части разъемов нет воды.
- При выходе коробки передач с завода начальное положение передач устанавливается в положение N. Перед подключением жгута коробки передач и подачей питания электронный селектор или рукоятка переключения передач также должны находиться в положении N.
