1. Меры предосторожности и общая информация

Меры предосторожности

1. Во избежание возможного ущерба имуществу, травм или смерти, перед ремонтом всегда следуйте приведенным ниже инструкциям:

• Будьте особенно осторожны при обслуживании системы кондиционирования воздуха под высоким давлением.
• Поскольку в системе кондиционирования воздуха находится хладагент под высоким давлением, обслуживание системы должно выполняться профессиональным специалистом. В противном случае неправильная процедура обслуживания может привести к серьезной опасности или смертельной травме.
• Если давление в системе кондиционирования воздуха неожиданно сбрасывается, проветрите рабочее место перед обслуживанием. В закрытом помещении выброс большого количества хладагента может привести к снижению содержания кислорода и стать причиной удушья, что может привести к серьезной или смертельной травме.
• Никогда не выпускайте хладагент из системы кондиционирования воздуха непосредственно в атмосферу и избегайте загрязнения окружающей среды.
• Разъем генератора отрицательных ионов необходимо отсоединить при обслуживании или промывке магистралей хладагента после продажи, чтобы избежать возгорания.
• Во избежание разряда аккумуляторной батареи выключайте систему кондиционирования после остановки двигателя, если в ее работе нет необходимости.
• Не вставляйте и не просовывайте посторонние предметы в вентиляционные отверстия, а также не распыляйте аэрозоли рядом с ними. В противном случае эти предметы могут привести к сбоям в работе системы.
• Если система кондиционирования не используется длительное время, рекомендуется запускать ее один раз в месяц и оставлять работать примерно пять минут. Это необходимо для поддержания герметичности главного вала компрессора кондиционера, а также для предотвращения электрохимической коррозии внутренних деталей компрессора, что может снизить эффективность охлаждения.
• При сборке магистрали хладагента необходимо убедиться, что уплотнительное кольцо предварительно установлено в канавку. Если во время сборки будет обнаружен износ уплотнительного кольца, его следует заменить новым.
• Перед заправкой хладагентом необходимо провести проверку на утечку азотом, удержание давления и предварительное вакуумирование с использованием оборудования для вакуумирования азотом.
• По завершении проверки на утечку и удержания давления следует своевременно закрутить крышку заправочного штуцера магистрали хладагента, чтобы избежать случайного нажатия на клапан, которое может привести к соединению системы кондиционирования с атмосферой.
• При заправке хладагентом заправочный пистолет должен быть установлен строго вертикально на штуцер. Не допускается раскачивание пистолета в стороны после установки, чтобы не повредить или случайно не задеть клапан внутри штуцера.

2. Во избежание опасной эксплуатации и повреждения автомобиля перед ремонтом всегда следуйте приведенным ниже инструкциям:

• Для откачки хладагента/заправки хладагента R134a необходимо использовать специальное сервисное оборудование.
• Отсоединенный трубопровод кондиционера и сопрягаемая деталь должны быть герметизированы для предотвращения попадания в систему посторонних предметов.

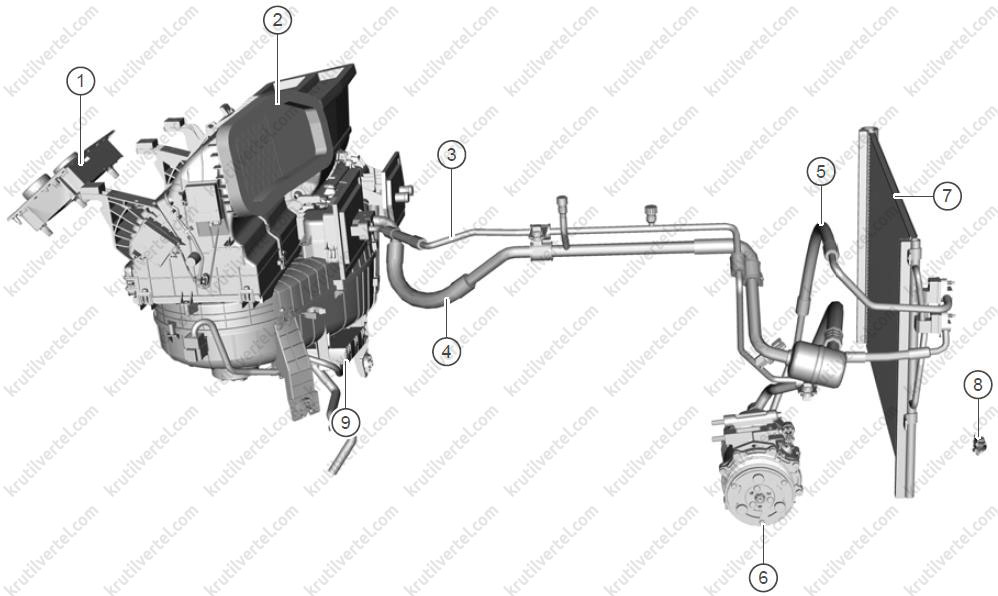

Составные элементы и описание

1. Панель управления климатический системой.
2. Климатическая установка в сборе (HVAC).
3. Магистраль «конденсатор-испаритель».
4. Магистраль «испаритель-компрессор».
5. Магистраль «компрессор-конденсатор».
6. Компрессор кондиционера.
7. Конденсатор.
8. Датчик наружной температуры.
9. Блок управления автоматической системой кондиционирования.

Система кондиционирования воздуха LX представляет собой интегрированную систему кондиционирования воздуха с функцией охлаждения и обогрева, оснащенную компрессором переменной производительности и регулирующим вентилем, работающим на экологически чистом хладагенте R134a. Система состоит из компрессора, конденсатора, системы отопления, вентиляции и кондиционирования воздуха, воздухопровода, панели управления и других аксессуаров, включая реле давления, уплотнительные кольца и т.д.

1. Система кондиционирования и распределения воздуха: часть смешивания и распределения воздуха блока климатической установки, вход свежего воздуха/рециркуляции, выход и фильтр климатической системы, а также датчики

2. Система управления: блок управления автоматической системой кондиционирования, панель управления климатический системой, электроприводы заслонок смешивания потоков воздуха, электропривод управления режимами, электропривод подачи свежего воздуха/рециркуляции, вентилятор, блок регулирования скорости вентилятора, реле давления системы кондиционирования и датчик температуры испарителя. Автоматическая система кондиционирования с высоким уровнем комплектации также оснащена внутренним и наружным датчиками наличия пыли PM2.5 и датчиком качества воздуха.

3. Система обогрева: радиатор отопителя, подводящий шланг отопителя, отводящий шланг отопителя и система охлаждения двигателя.

4. Холодильный контур системы кондиционирования: узел компрессора, узел конденсатора (с ресивером-осушителем), расширительный клапан, испаритель и магистраль высокого/низкого давления хладагента.
