3. Рулевой механизм в сборе
Меры предосторожности
Во избежание опасной эксплуатации и повреждения автомобиля перед ремонтом всегда следуйте приведенным ниже инструкциям:
- Датчик угла поворота рулевого колеса (SAM) передает сигнал угла поворота в систему ESP и другим связанным блокам управления. Датчик положения электродвигателя в модуле EPS передает сигнал угла поворота рулевого колеса для системы EPS. Поэтому после замены электромеханической рулевой колонки, рулевого механизма или выполнения регулировки углов установки колес необходимо откалибровать нулевое положение датчика угла поворота рулевого колеса и датчика положения двигателя в модуле EPS.
- При снятии и установке системы рулевого управления, системы подвески, тормоза, шины и т.п. необходимо отключить питание EPS (отключить электропитание автомобиля), во избежание короткого замыкания, приводящего к выходу из строя внутренней цепи защиты EPS.

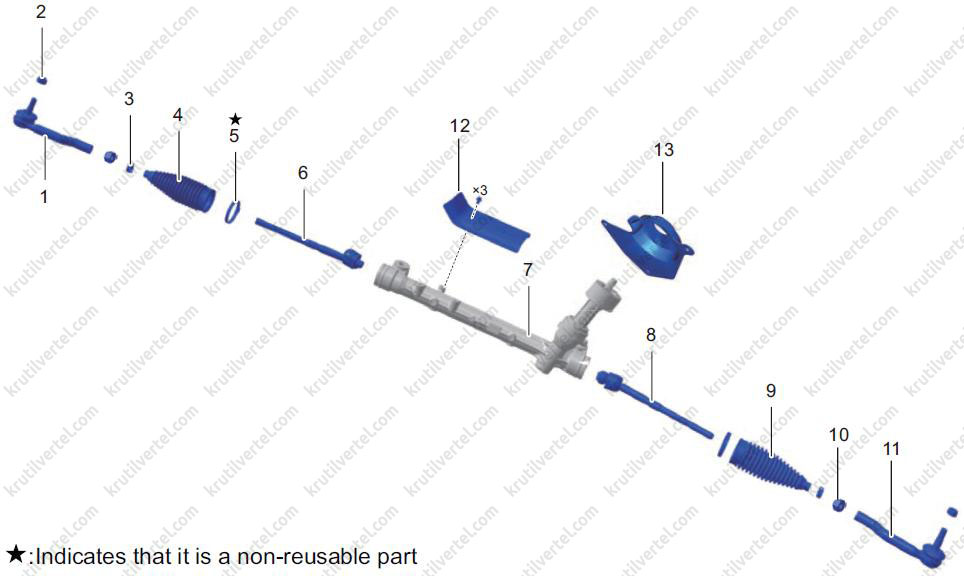

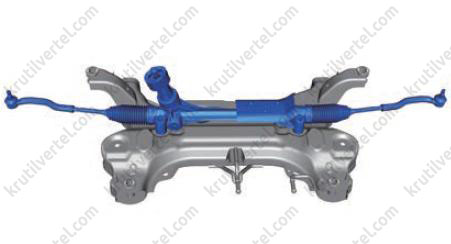

Составные элементы
*: Заменяйте деталь новой после каждого снятия*
- Наконечник правой рулевой тяги.
- Самоконтрящаяся гайка наконечника рулевой тяги.
- Пружинный хомут.
- Пыльник правой рулевой тяги.
- Хомут.
- Правая рулевая тяга.
- Рулевой механизм.
- Левая рулевая тяга.
- Пыльник левой рулевой тяги.
- Гайка крепления рулевой тяги.
- Наконечник левой рулевой тяги.
- Теплоизолирующий экран рулевого механизма.
- Защитная крышка нижнего универсального шарнира (при наличии).

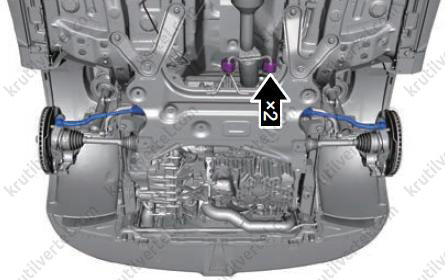

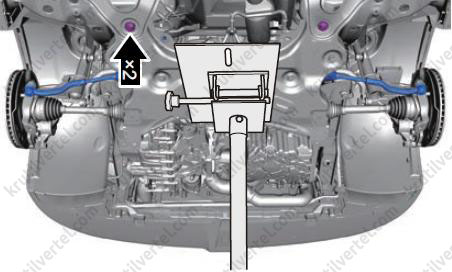

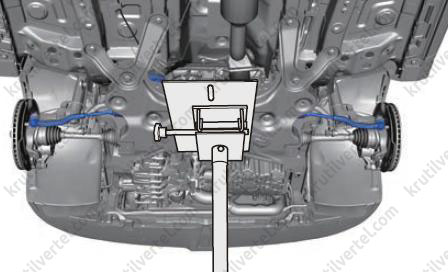

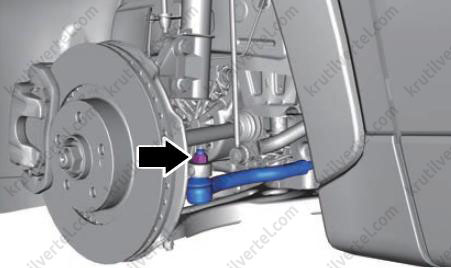

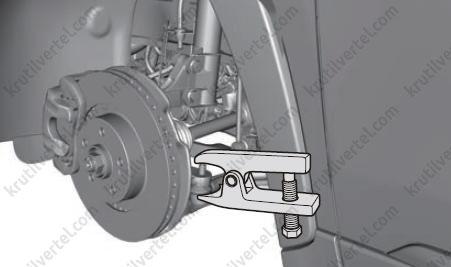

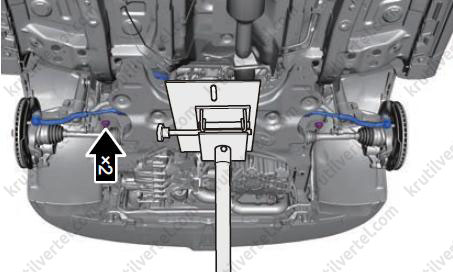

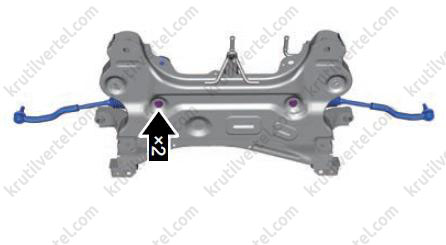

Снятие и установка
1. Установите рулевое колесо в положение для прямолинейного движения.
2. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.
3. Отсоедините «отрицательный» провод от аккумуляторной батареи.

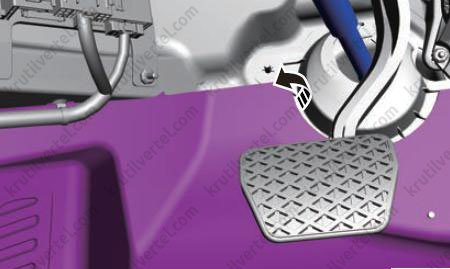

4. Откиньте в сторону передний напольный коврик в направлении стрелки.
При наличии:

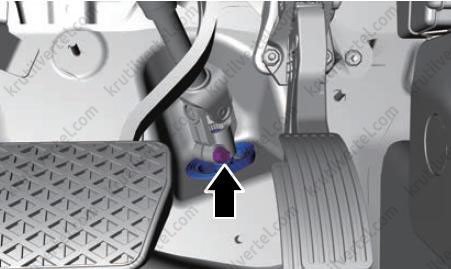

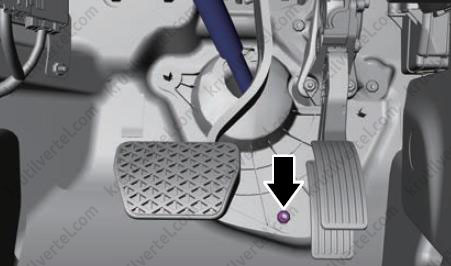

5. Отверните болт (стрелка) крепления защитной крышки нижнего универсального шарнира.
Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

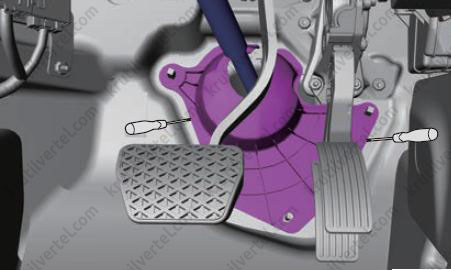

6. Используя две плоские отвертки, обмотанные защитной лентой, снимите защитную крышку нижнего универсального шарнира со шпилек.
