Внутренние элементы отделки Exeed LX с 2019 года

3. Внутренние элементы отделки

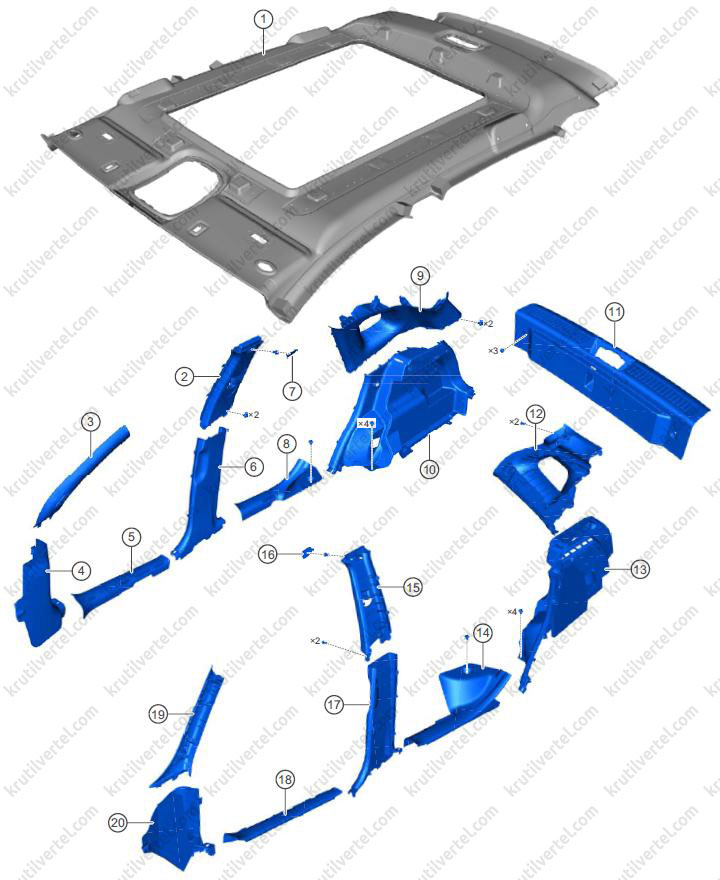

Составные элементы

1. Обивка потолка.
2. Верхняя облицовка средней правой стойки.
3. Верхняя облицовка передней правой стойки.
4. Нижняя облицовка передней правой стойки.
5. Прижимная пластина порога правой передней двери.
6. Нижняя облицовка средней правой стойки.
7. Заглушка.
8. Прижимная пластина порога правой задней двери.
9. Верхняя облицовка задней правой стойки.
10. Нижняя облицовка задней правой стойки.
11. Прижимная пластина порога двери багажного отделения.
12. Верхняя облицовка задней левой стойки.
13. Нижняя облицовка задней левой стойки.
14. Прижимная пластина порога задней левой двери.
15. Верхняя облицовка средней левой стойки.
16. Заглушка.
17. Нижняя облицовка средней левой стойки.
18. Прижимная пластина порога передней левой двери.
19. Верхняя облицовка передней левой стойки.
20. Нижняя облицовка передней левой стойки.

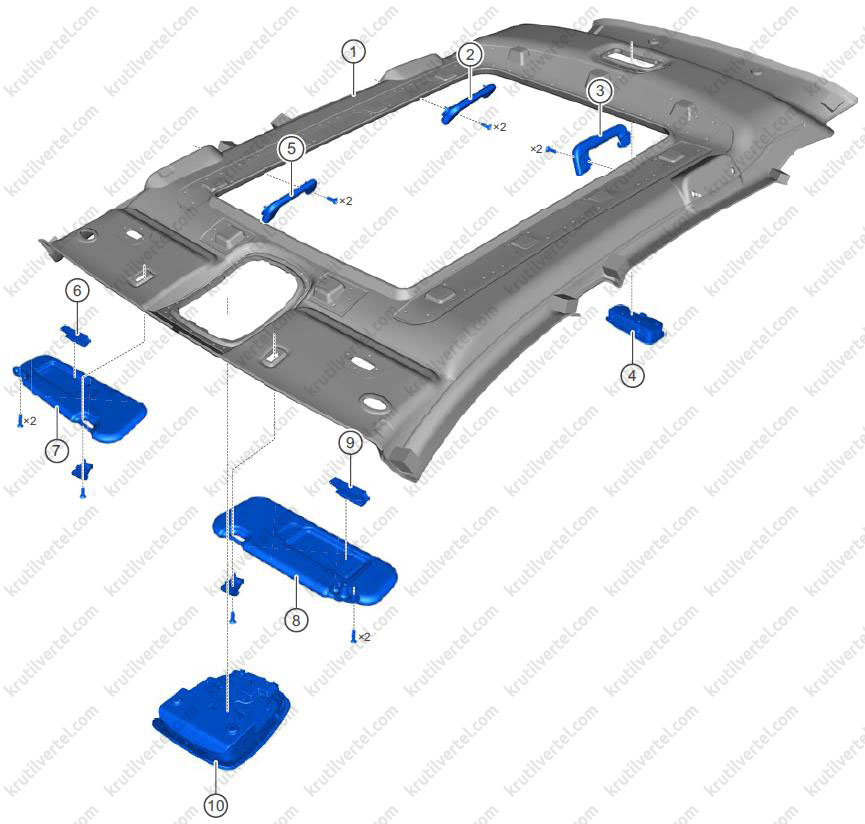

1. Обивка потолка.
2. Поручень заднего правого пассажира.
3. Поручень заднего левого пассажира.
4. Задний плафон освещения салона.
5. Поручень переднего правого пассажира.
6. Плафон освещения зеркала в солнцезащитном козырьке.
7. Правый солнцезащитный козырек.
8. Левый солнцезащитный козырек.
9. Плафон освещения зеркала в солнцезащитном козырьке.
10. Передний плафон освещения салона.

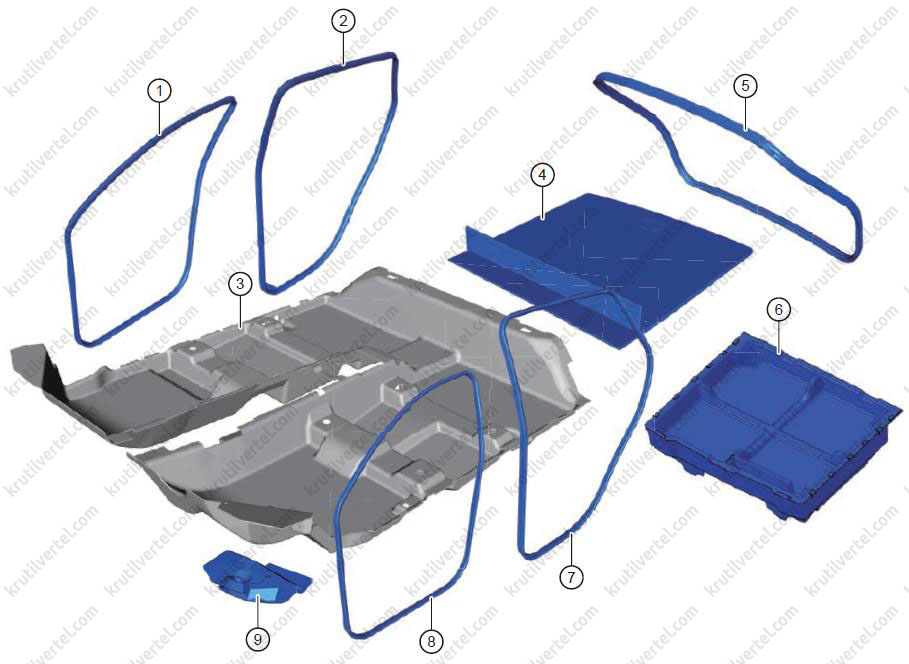

1. Уплотнитель проема передней правой двери.
2. Уплотнитель проема задней правой двери.

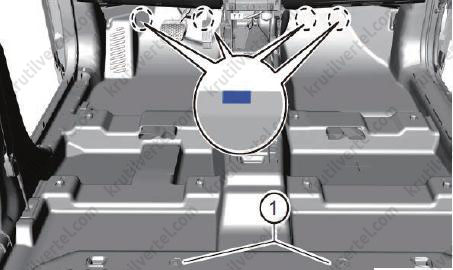

3. Переднее напольное покрытие.
4. Напольное покрытие багажного отделения.
5. Уплотнитель проема двери багажного отделения.
6. Отделение для инструментов в багажном отделении.
7. Уплотнитель проема задней левой двери.
8. Уплотнитель проема передней левой двери.

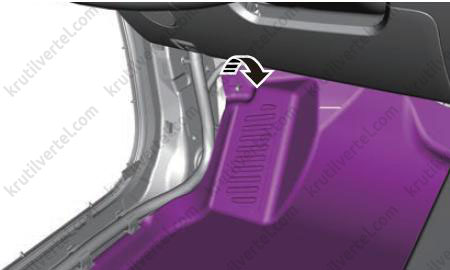

9. Площадка для ноги водителя.

Снятие и установка элементов отделки

Примечание:
- Порядок действий для правой и левой сторон одинаков. Описанный ниже порядок действий относится к левой стороне.
- Если не указано иное, моменты затяжки всех винтов крепления элементов отделки составляет 1,5 ± 0,5 Н∙м.

Прижимная пластина порога передней двери

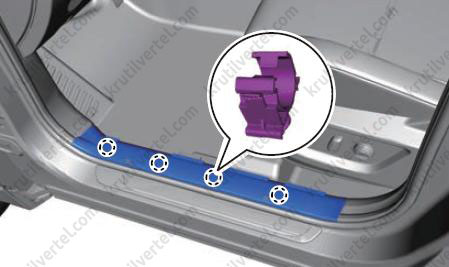

1. При помощи съемника для элементов отделки салона освободите четыре фиксатора прижимной пластины порога передней левой двери.

2. Снимите прижимную пластину порога передней левой двери.

3. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Замените поврежденные фиксаторы и установите прижимную пластину порога передней двери на место.
• После установки прижимной пластины порога передней двери убедитесь в том, что она хорошо подогнана к нижним облицовкам передней и средней стоек.

4. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Накладка порога передней двери

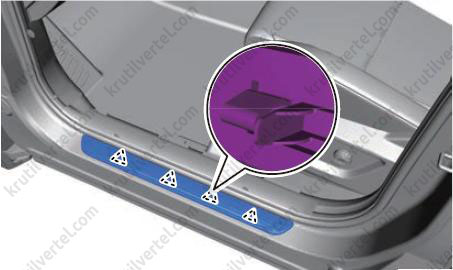

1. При помощи съемника для элементов отделки салона освободите четыре фиксатора накладки порога передней левой двери.

2. Снимите накладку порога передней левой двери.

3. Установка осуществляется в обратной последовательности.

4. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Прижимная пластина порога задней двери

1. Снимите подушку заднего сиденья.

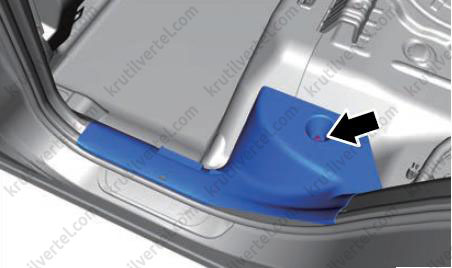

2. Отверните винт (стрелка) крепления прижимной пластины порога задней левой двери.

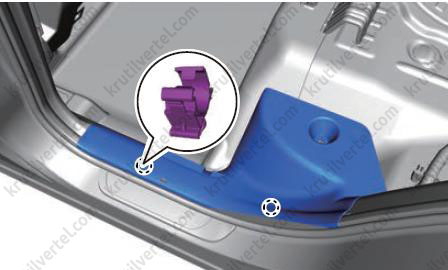

3. При помощи съемника для элементов отделки салона освободите фиксаторы прижимной пластины порога задней левой двери.

4. Снимите прижимную пластину порога задней левой двери.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Замените поврежденные фиксаторы и установите прижимную пластину порога задней двери на место.
• После установки прижимной пластины порога задней двери убедитесь в том, что она хорошо подогнана к нижним облицовкам средней и задней стоек.

6. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Накладка порога задней двери

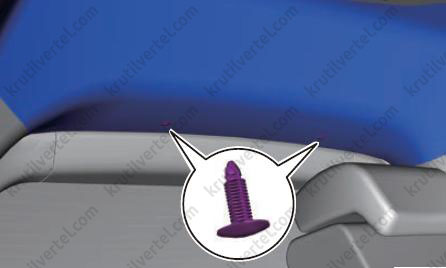

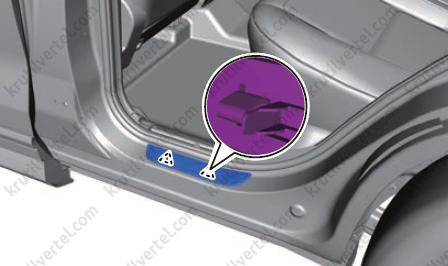

1. При помощи съемника для элементов отделки салона освободите два фиксатора накладки порога задней левой двери.

2. Снимите накладку порога задней левой двери.

3. Установка осуществляется в обратной последовательности.

4. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Прижимная пластина порога двери багажного отделения

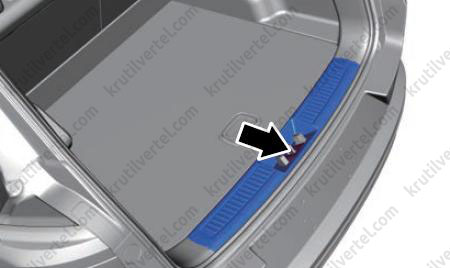

1. При помощи съемника для элементов отделки салона снимите защитную крышку (стрелка) с замка двери багажного отделения.

2. Снимите уплотнитель проема двери багажного отделения.

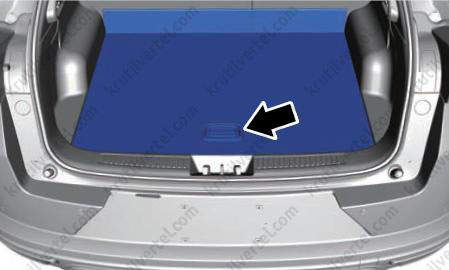

3. Снимите напольное покрытие багажного отделения.

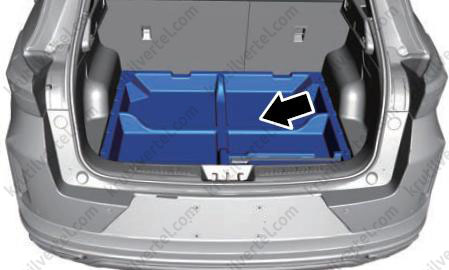

4. Снимите отделение для инструментов в багажном отделении.

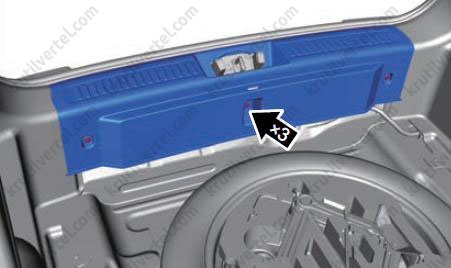

5. Отверните три винта крепления прижимной пластины порога двери багажного отделения.

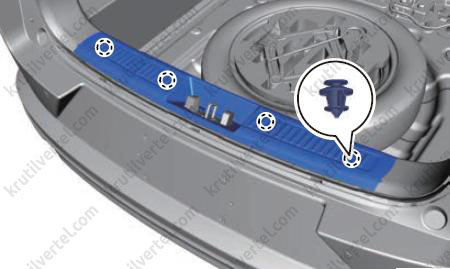

6. При помощи съемника для элементов отделки салона освободите четыре фиксатора прижимной пластины порога двери багажного отделения.

7. Снимите прижимную пластину порога двери багажного отделения.

8. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: замените поврежденные фиксаторы и установите прижимную пластину порога двери багажного отделения на место.

9. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Уплотнитель проема передней/задней двери

1. Снимите прижимную пластину порога передней/задней левой двери.

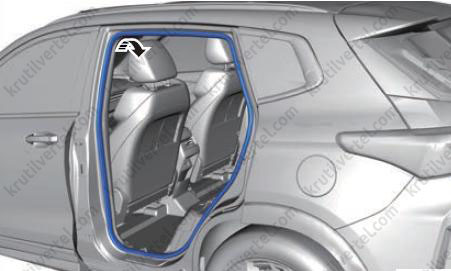

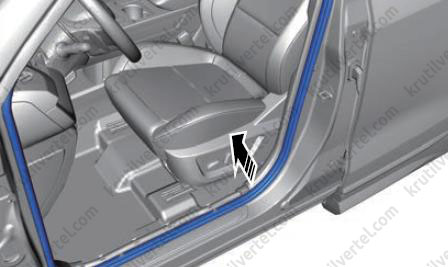

2. Снимите уплотнитель проема передней/задней левой двери, аккуратно потянув его вдоль краев с одного угла.

Проем передней двери

Проем задней двери

3. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Уплотнитель проема передней/задней двери следует устанавливать на место с некоторым усилием, и он не должен легко отделяться от проема двери после правильной установки.
• При установке уплотнителя проема передней/задней двери равномерно осаживайте его по периметру резиновым молотком, чтобы он плотно встал на место. После установки поверхность уплотнителя не должна иметь вмятин от молотка, деформаций и коробления.
• После установки уплотнителя проема передней/задней двери не снимайте его повторно без необходимости. В противном случае надежность крепления уплотнителя снизится.

Уплотнитель проема двери багажного отделения

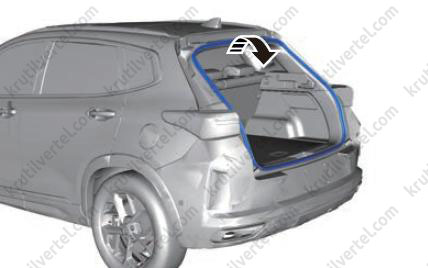

1. Снимите уплотнитель проема двери багажного отделения, аккуратно отводя его от отбортовки, начиная с одного из углов.

2. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Уплотнитель проема двери багажного отделения должен устанавливаться с некоторым усилием и не должен легко сниматься.
• При установке уплотнителя проема двери багажного отделения слегка и равномерно постукивайте молотком с резиновым бойком по уплотнителю. После установки поверхность уплотнителя не должна иметь вмятин от молотка, деформаций и коробления.
• После установки уплотнителя проема двери багажного отделения не снимайте его без необходимости. В противном случае надежность крепления уплотнителя снизится.

Верхняя облицовка передней стойки

1. Снимите уплотнитель проема передней левой двери.

2. Возьмитесь обеими руками за стык облицовки и металлического элемента, затем приложите усилие вертикально вверх, чтобы отсоединить первую часть фиксатора крепления шторки безопасности.

Внимание:
- После снятия фиксатор шторки безопасности остается на кузовной панели.
- При снятии или установке верхней облицовки передней стойки необходимо использовать узкогубцы для вилочной части фиксатора шторки безопасности и поворота его на 90°, чтобы извлечь эту часть из монтажного отверстия фиксатора или установить обратно в отверстие. Замена фиксатора шторки безопасности при снятии или установке не рекомендуется.

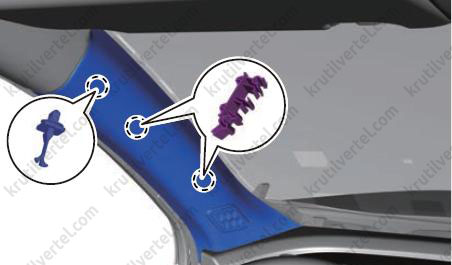

3. Приложите усилие, чтобы последовательно отсоединить облицовку и фиксатор — после этого фиксатор шторки безопасности и две защелки крепления облицовки остаются на металлическом основании.

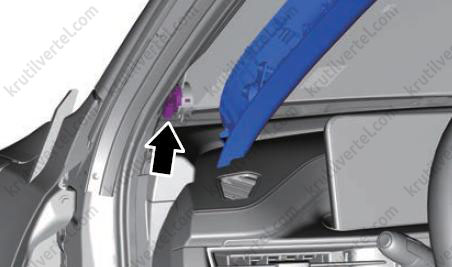

4. Отсоедините разъем (стрелка) высокочастотного динамика (твитера) и снимите верхнюю облицовку левой передней стойки.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке верхней облицовки передней стойки убедитесь, что поврежденные фиксаторы заменены и облицовка передней стойки установлена на место.
• После установки верхняя облицовка передней стойки должна плотно прилегать к приборной панели и обивке потолка.
• После установки верхняя облицовка передней стойки и уплотнитель проема передней двери должны плотно прилегать друг к другу.
• При установке необходимо использовать узкогубцы.

6. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Нижняя облицовка передней стойки

1. Снимите прижимную пластину порога передней левой двери.

2. Снимите уплотнитель проема передней левой двери.

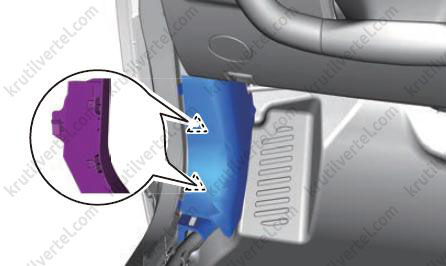

3. При помощи съемника для элементов отделки салона освободите два фиксатора нижней облицовки передней левой стойки.

Внимание:
Металлический фиксатор должен быть снят вместе с нижней облицовкой передней левой стойки.

4. Снимите нижнюю облицовку передней левой стойки.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке нижней облицовки передней стойки убедитесь, что поврежденные фиксаторы заменены, а облицовка стойки установлена на место.
• После установки нижняя облицовка передней стойки и уплотнитель проема передней двери должны плотно прилегать друг к другу.

6. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Нижняя облицовка средней стойки

1. Снимите прижимную пластину порога передней левой двери.

2. Снимите уплотнитель проема передней левой двери.

3. Снимите прижимную пластину порога задней левой двери.

4. Снимите уплотнитель проема задней левой двери.

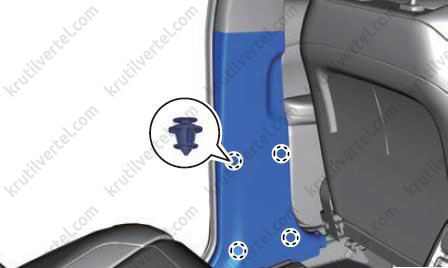

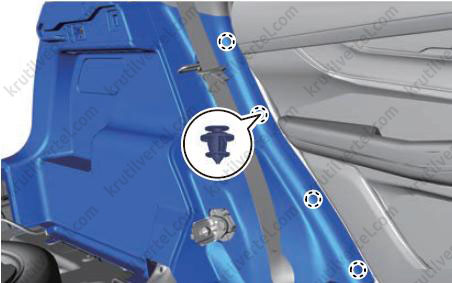

5. При помощи съемника для элементов отделки салона освободите фиксаторы нижней облицовки средней левой стойки.

6. Снимите нижнюю облицовку средней левой стойки.

7. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке нижней облицовки средней стойки убедитесь, что поврежденные фиксаторы заменены, а облицовка средней стойки установлена на место.
• После установки нижняя облицовка средней стойки должна плотно прилегать к прижимным пластинам порогов передней и задней дверей.
• После установки нижняя облицовка средней стойки и уплотнители проемов передней и задней дверей должны плотно прилегать друг к другу.

Верхняя облицовка средней стойки

1. Снимите прижимную пластину порога передней левой двери.

2. Снимите уплотнитель проема передней левой двери.

3. Снимите прижимную пластину порога задней левой двери.

4. Снимите уплотнитель проема задней левой двери.

5. Снимите нижнюю облицовку средней левой стойки кузова.

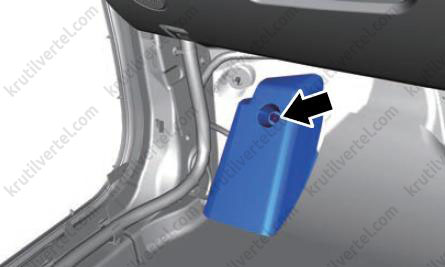

6. Снимите торцевую пластину преднатяжителя в нижней части переднего левого ремня безопасности.

7. При помощи съемника для элементов отделки салона, подденьте заглушку (стрелка) винта крепления верхней облицовки средней левой стойки кузова.

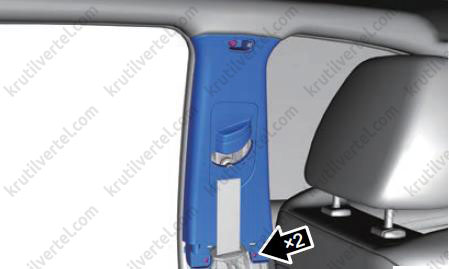

8. Отверните два винта крепления нижней части верхней облицовки средней левой стойки кузова.

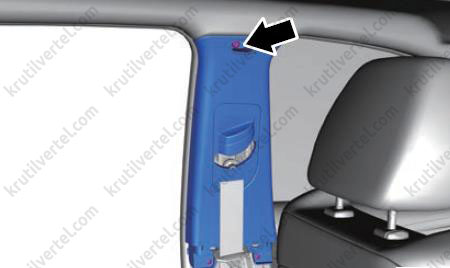

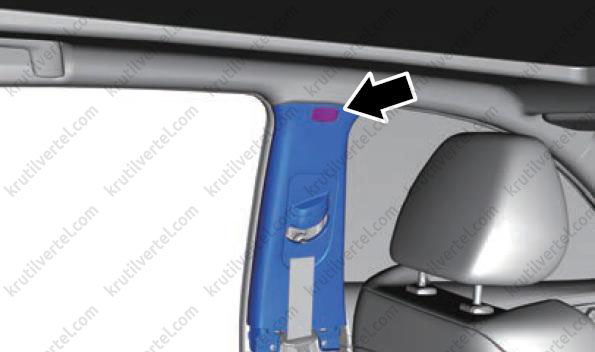

9. Отверните винт (стрелка) крепления верхней части верхней облицовки средней левой стойки кузова.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

10. При помощи съемника для элементов отделки салона снимите верхнюю облицовку средней левой стойки кузова.

11. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• После установки верхняя облицовка средней стойки должна плотно прилегать к нижней облицовке средней стойки и обивке крыши.
• После установки верхняя облицовка средней стойки и уплотнители проемов передней и задней дверей должны плотно прилегать друг к другу.

12. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

Нижняя облицовка задней стойки

1. Снимите напольное покрытие багажного отделения.

2. Снимите отделение для инструментов в багажном отделении.

3. Снимите подушку заднего сиденья в сборе.

4. Снимите спинку заднего сиденья в сборе.

5. Снимите уплотнитель проема задней левой двери.

6. Снимите прижимную пластину порога задней левой двери.

7. Снимите прижимную пластину порога двери багажного отделения.

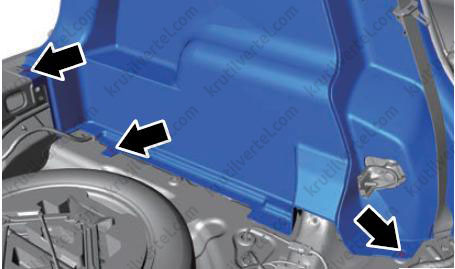

8. Отверните два винта крепления и снимите один пластиковый фиксатор (стрелки) в нижней части нижней облицовки задней стойки.

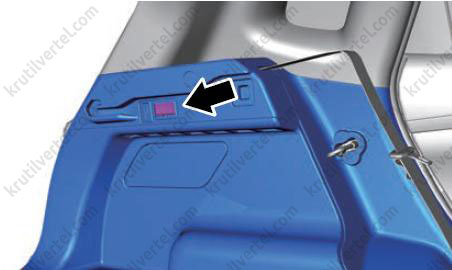

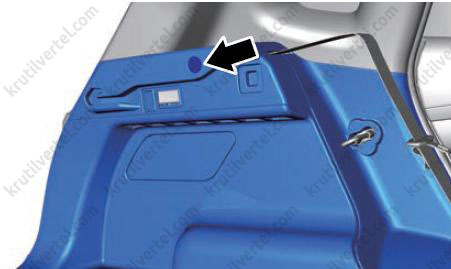

9. При помощи съемника для элементов отделки салона снимите заглушку (стрелка) и затем отверните винт крепления верхней части нижней облицовки задней стойки.

10. При помощи съемника для элементов отделки салона освободите фиксаторы крепления нижней облицовки задней стойки кузова.

11. Отсоедините разъем (стрелка) жгута проводов плафона освещения багажного отделения.

12. Снимите нижнюю облицовку задней левой стойки.

13. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке нижней облицовки задней стойки убедитесь, что поврежденные фиксаторы заменены, а облицовка задней стойки установлена на место.
• После установки нижней облицовки задней стойки она должна плотно прилегать к верхней облицовке задней стойки и прижимной пластине порога задней двери.
• После установки нижняя облицовка задней стойки и уплотнитель проема задней двери должны плотно прилегать друг к другу.

Верхняя облицовка задней стойки

1. Снимите нижнюю облицовку задней левой стойки кузова.

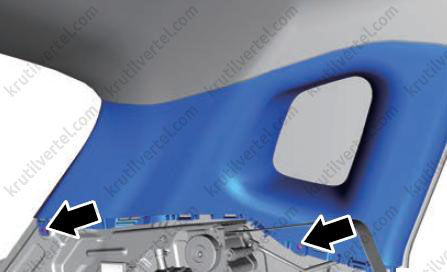

2. Отверните два винта (стрелки) крепления верхней облицовки задней левой стойки кузова.

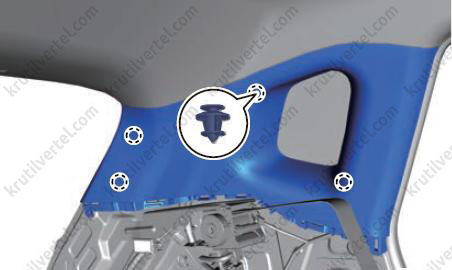

3. При помощи съемника для элементов отделки салона освободите фиксаторы крепления верхней облицовки задней левой стойки кузова.

4. Снимите верхнюю облицовку задней левой стойки кузова.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке верхней облицовки задней стойки убедитесь, что поврежденные фиксаторы заменены, а облицовка задней стойки установлена на место.
• После установки верхняя облицовка задней стойки должна плотно прилегать к обивке потолка.
• После установки верхняя облицовка задней стойки и уплотнитель проема задней двери должны плотно прилегать друг к другу.

Солнцезащитный козырек

Солнцезащитный козырек в сборе:

1. При помощи съемника для элементов отделки салона снимите декоративную крышку (1) кронштейна солнцезащитного козырька.

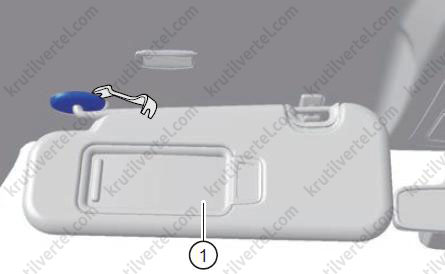

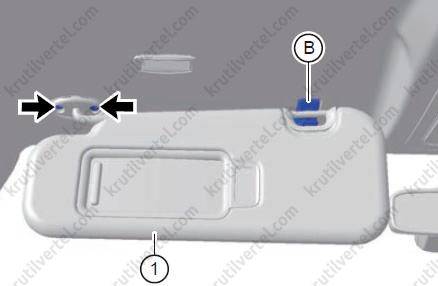

2. С одной стороны отсоедините солнцезащитный козырек (1) от центрального кронштейна (В), с другой стороны - крестообразной отверткой отверните два винта (стрелки) крепления левого солнцезащитного козырька.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.
На держателе солнцезащитного козырька имеется метка-защита от ошибочной установки. Перед установкой убедитесь, что точечная метка направлена внутрь автомобиля.

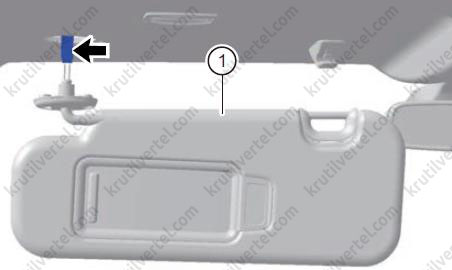

3. Отсоедините разъем (стрелка) солнцезащитного козырька и снимите солнцезащитный козырек (1).

Центральный кронштейн солнцезащитного козырька:

4. Отверните винт (стрелка) крепления центрального кронштейна солнцезащитного козырька.

Примечание:
Момент затяжки: 2 ± 0,5 Н∙м.

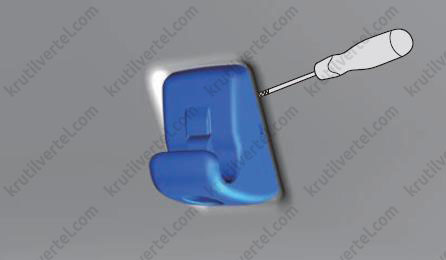

5. Отверткой, обернутой защитной лентой, подденьте центральный кронштейн левого солнцезащитного козырька и снимите кронштейн.

Продолжение описания общих работ:

6. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Во время нормальной эксплуатации солнцезащитный козырек должен перемещаться плавно, без посторонних звуков, заеданий и т.п.
• Солнцезащитный козырек должен быть надежно закреплен в центральном кронштейне и не должен выпадать во время использования.
• Крепежное посадочное место и кронштейн должны плотно прилегать к крыше, не нарушая ее внешний вид.

Верхние поручни

1. При помощи съемника для элементов отделки салона снимите декоративные крышки (стрелки) винтов крепления поручня.

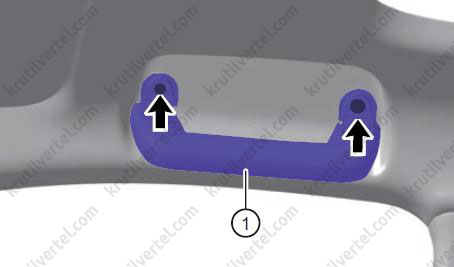

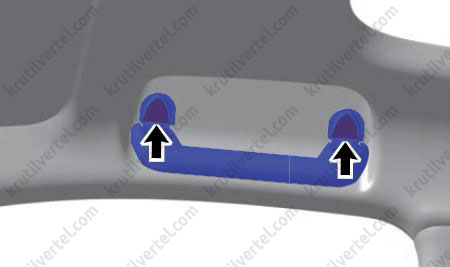

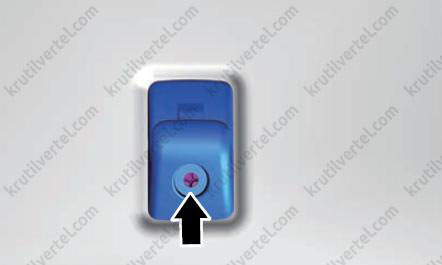

2. Крестообразной отверткой выверните два винта (стрелки) крепления поручня и снимите поручень (1).

Примечание:
Момент затяжки: 3 ± 0,5 Н·м.

3. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Поручень должен возвращаться в исходное положение плавно и без посторонних звуков при использовании.
• В нерабочем положении поручень должен плотно прилегать к крыше, а зазоры по периметру должны быть равномерными.

4. После установки проверьте наличие люфтов, небрежного монтажа и т. д.

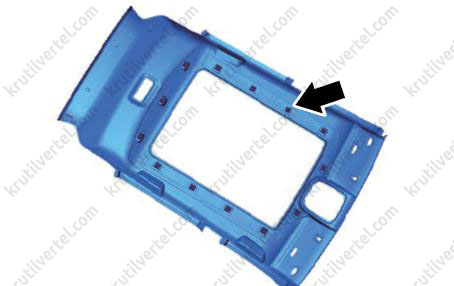

Обивка потолка

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите передний плафон освещения салона:

4. Снимите плафон освещения зеркала в солнцезащитном козырьке.

5. Снимите задний плафон освещения салона:

6. Снимите уплотнитель проема передней двери.

7. Снимите уплотнитель проема задней двери.

8. Снимите уплотнитель проема двери багажного отделения.

9. Снимите верхнюю облицовку передней стойки кузова.

10. Снимите верхнюю облицовку центральной стойки.

11. Снимите верхнюю облицовку задней стойки кузова.

12. Снимите солнцезащитный козырек.

13. Снимите центральный кронштейн солнцезащитного козырька.

14. Снимите потолочный поручень.

15. Снимите два фиксатора крепления обивки потолка в задней части салона.

Внимание:
В варианте комплектации без люка в обивке потолка установлено четыре фиксатора.

16. Отсоедините десять войлочных фиксаторов (стрелка) и три магнита от обивки потолка, для этого приложите равномерное усилие со всех сторон обивки.

17. Снимите обивку потолка.

18. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке обивки потолка убедитесь, что поврежденные фиксаторы заменены и обивка потолка установлена на место.
• После установки обивка потолка и верхние облицовки стоек должны плотно прилегать друг к другу.
• После установки обивка потолка и уплотнители проемов дверей должны плотно прилегать друг к другу.

Напольное покрытие багажного отделения

1. Приподнимите рукой ручку в центре задней части напольного покрытия багажного отделения и снимите покрытие (стрелка), потянув его наружу.

2. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: после установки напольного покрытия багажного отделения убедитесь, что левая и правая стороны напольного покрытия находятся на своих местах.

Отделение для инструментов в багажном отделении

1. Снимите напольное покрытие багажного отделения.

2. Снимите отделение для инструментов в багажном отделении (стрелка).

3. Установка осуществляется в обратной последовательности.

Переднее напольное покрытие

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите центральную консоль.

4. Снимите переднее сиденье.

5. Снимите заднее сиденье в сборе.

6. Снимите прижимную пластину порога передней двери.

7. Снимите уплотнитель передней двери.

8. Снимите прижимную пластину порога задней двери.

9. Снимите уплотнитель проема задней двери.

10. Снимите нижнюю облицовку передней стойки кузова.

11. Снимите нижнюю облицовку средней стойки кузова.

12. Снимите нижнюю облицовку задней стойки кузова.

13. Ослабьте фиксаторы на четырех магнитных застежках на передней части напольного покрытия.

14. Ослабьте пружинные шайбы (1) левого и правого фиксаторов задней части напольного покрытия.

15. Снимите напольное покрытие.

16. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке напольного покрытия обращайте внимание на то, чтобы оно лежало ровно и на правильность укладки жгутов проводов.
• Уложите напольное покрытие по форме пола так, чтобы не было видимых перегибов и неровностей. Совместите установочные отверстия, чтобы напольное покрытие плотно прилегало к полу кузова.

Кронштейн площадки для ноги водителя

1. Снимите прижимную пластину порога передней левой двери.

2. Снимите уплотнитель проема передней левой двери.

3. Снимите нижнюю облицовку передней левой стойки.

4. Освободите фиксатор крепления напольного покрытия к шумоизолирующему мату в направлении, показанном стрелкой.

5. Снимите фиксатор (стрелка) крепления кронштейна площадки для ноги водителя и затем снимите саму площадку.

6. Установка осуществляется в обратной последовательности.
