Наружные детали кузова и крылья Exeed LX с 2019 года

5. Наружные детали кузова и крылья

Примечание:
В качестве примера показано на модели T1C.

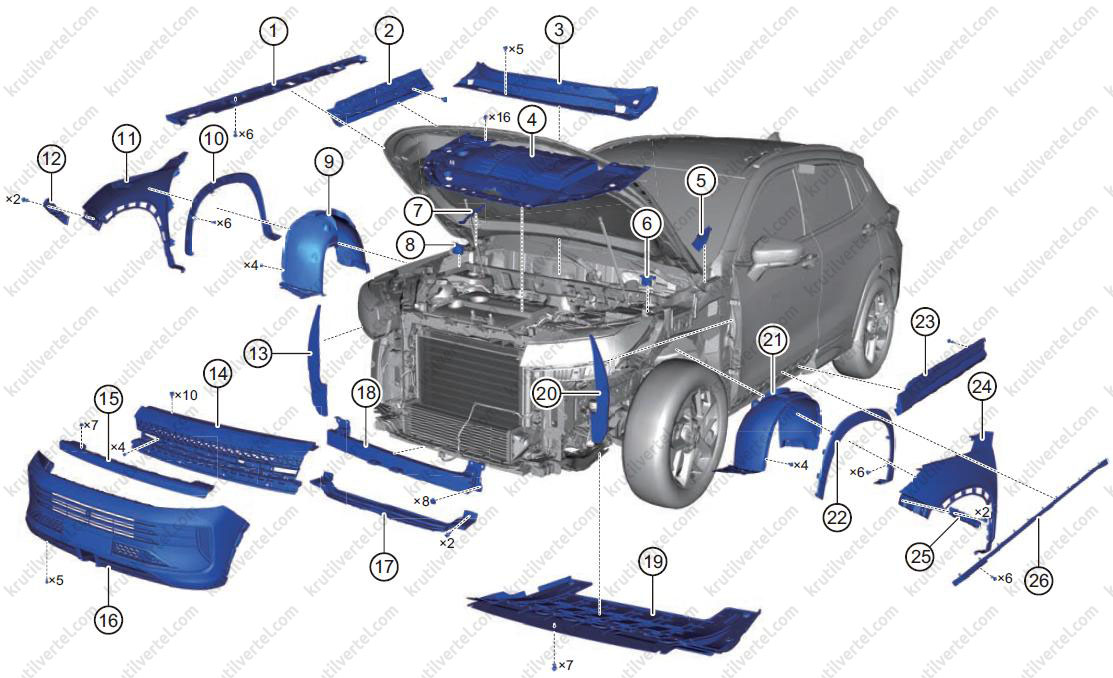

Составные элементы

1. Облицовка правого порога.
2. Защитная накладка передней правой двери.
3. Верхняя поперечина моторного отсека.
4. Декоративная крышка моторного отсека (двигателя).
5. Левая накладка поперечины.
6. Левая уплотнительная пластина.
7. Правая накладка поперечины.
8. Правая уплотнительная пластина.
9. Правый передний подкрылок.
10. Облицовка расширителя арки правого крыла.
11. Правое крыло.
12. Правый кронштейн крепления переднего бампера.
13. Передний правый воздушный дефлектор.
14. Решетка радиатора.
15. Панель в сборе.
16. Передний бампер.
17. Нижняя защита балки переднего бампера (только модель T1C).
18. Балка переднего бампера.
19. Нижний защитный кожух двигателя.
20. Передний левый воздушный дефлектор.
21. Левый передний подкрылок.
22. Облицовка расширителя арки левого крыла.
23. Защитная накладка передней левой двери.
24. Левое крыло.
25. Левый кронштейн крепления переднего бампера.
26. Облицовка левого порога.

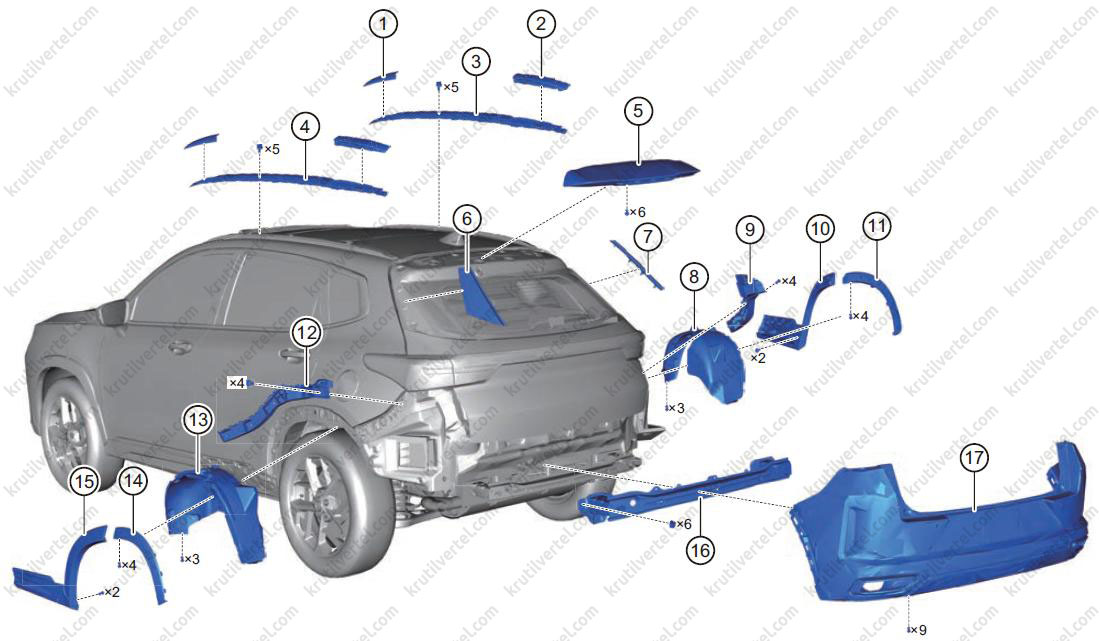

1. Крышка передней части рейлинга.
2. Крышка задней части рейлинга.
3. Правый рейлинг.
4. Левый рейлинг.
5. Задний спойлер.
6. Левая наружная облицовка двери багажного отделения.
7. Правая наружная облицовка двери багажного отделения.
8. Правый задний подкрылок.
9. Правый кронштейн крепления заднего бампера.
10. Защитная накладка задней правой двери.
11. Облицовка расширителя арки правого крыла.
12. Левый кронштейн крепления заднего бампера.
13. Левый задний подкрылок.
14. Облицовка расширителя арки левого крыла.
15. Защитная накладка задней левой двери.
16. Балка заднего бампера.
17. Задний бампер.

Снятие и установка

Примечание:
- Порядок действий для правой и левой сторон одинаков. Описанный ниже порядок действий относится к левой стороне.
- Если не указано иное, моменты затяжки всех винтов крепления наружных деталей кузова составляет 1,5 ± 0,5 Н∙м.

Передний бампер

Внимание:
При снятии переднего бампера избегайте повреждения защелок крепления.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите декоративную крышку моторного отсека.

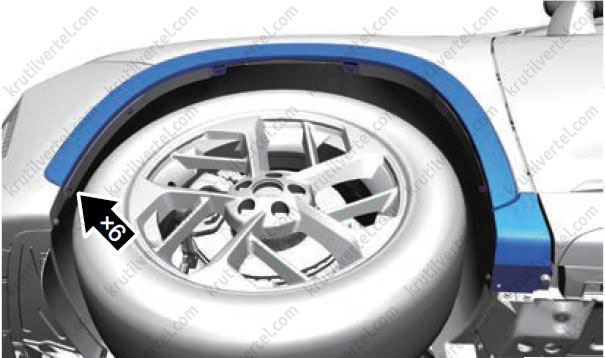

4. Отверните шесть винтов крепления верхней части облицовки расширителя арки переднего крыла.

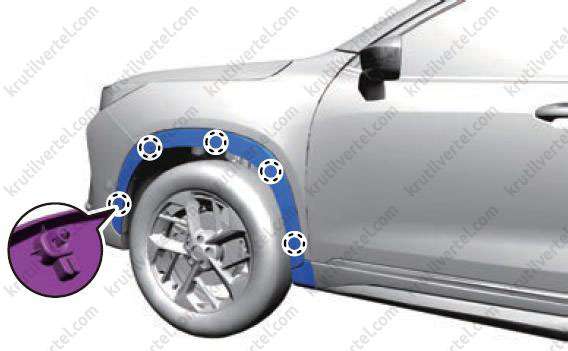

5. Снимите два фиксатора крепления нижней части облицовки расширителя арки переднего крыла.

6. При помощи съемника для элементов отделки салона подденьте защелки облицовки расширителя арки переднего крыла. Снимите облицовку расширителя арки переднего крыла.

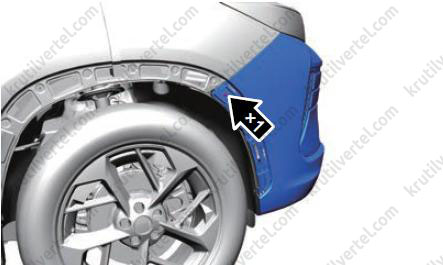

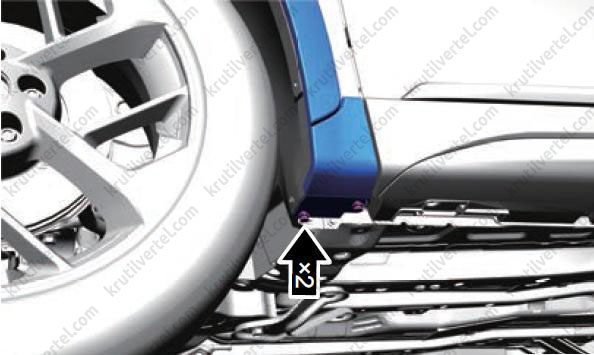

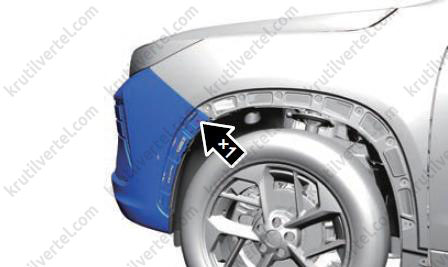

7. Отверните винт крепления левой стороны переднего бампера.

8. Отверните винт крепления правой стороны переднего бампера.

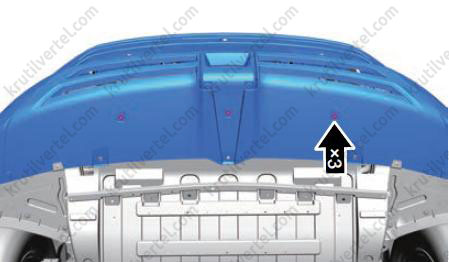

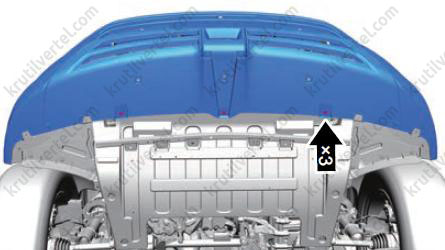

9. Поднимите автомобиль, отверните три болта крепления нижней части переднего бампера к нижнему защитному кожуху двигателя.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

10. Только модель T1C: отверните три винта крепления нижней части переднего бампера к нижней защите балки переднего бампера.

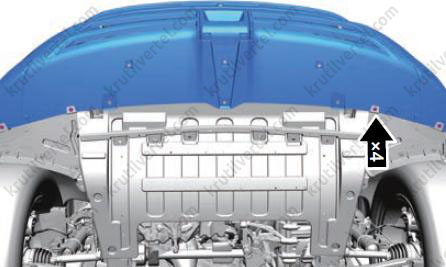

11. Отверните четыре винта крепления нижней части переднего бампера к левому и правому переднему подкрылку.

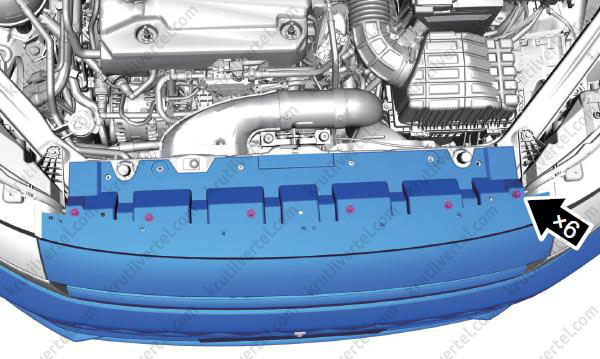

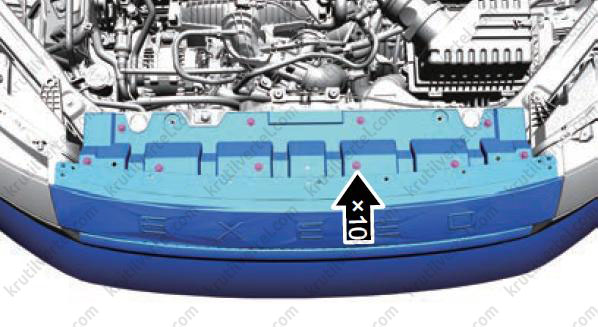

12 Отверните десять/шесть болтов крепления верхней части переднего бампера.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

Модель T1C

Модель T1CFL

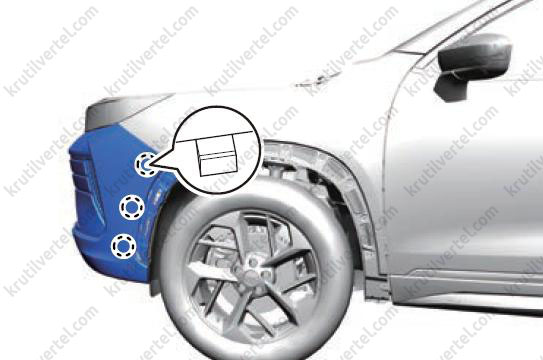

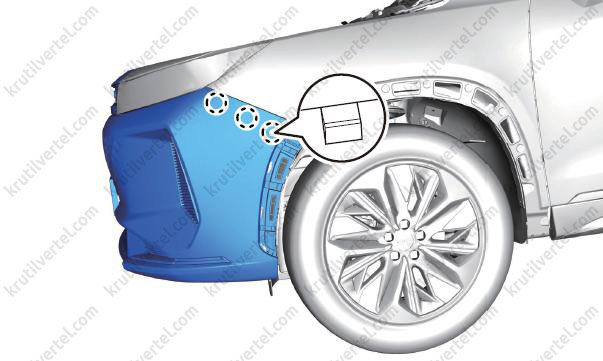

13. Отсоедините защелки переднего бампера от переднего крыла. Используйте такую же процедуру снятия и с правой стороны.

Модель T1C

Модель T1CFL

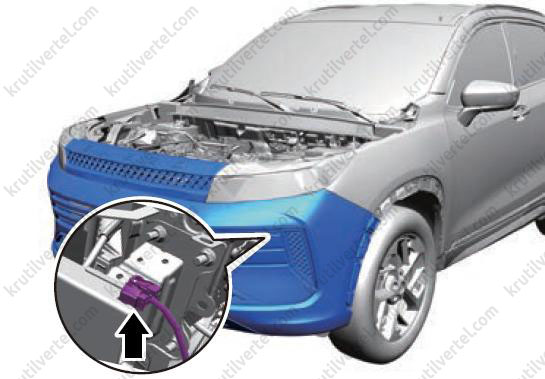

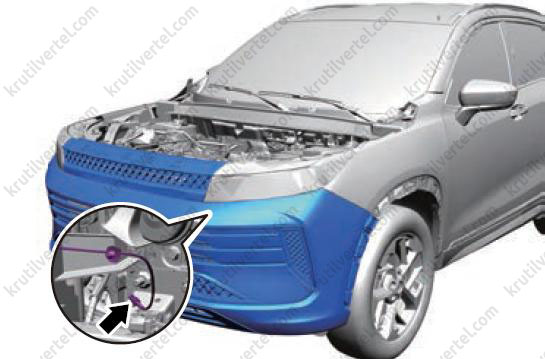

14. Отсоедините разъем (стрелка) жгута проводов передней камеры.

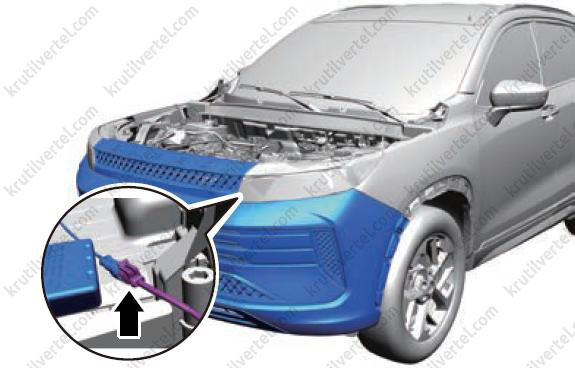

15. Отсоедините разъем (стрелка) жгута проводов переднего радиолокационного датчика.

16. Отсоедините разъем (стрелка) жгута проводов переднего габаритного фонаря.

17. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: убедитесь в правильности установки переднего бампера и проверьте зазоры на предмет соответствия допустимым значениям.

18. После установки переднего бампера выполните калибровку передней камеры (системы кругового обзора).

Кронштейн крепления переднего бампера

1. Снимите передний бампер.

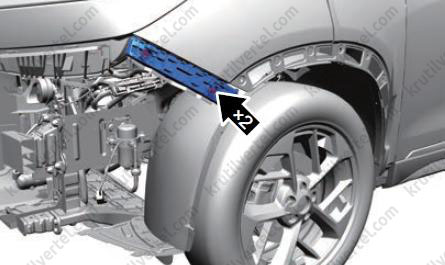

2. Отверните два болта крепления левого кронштейна крепления переднего бампера.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

3. Снимите левый кронштейн крепления переднего бампера.

4. Установка осуществляется в обратной последовательности.

Балка переднего бампера

1. Снимите передний бампер.

2. Снимите передний радиолокационный датчик.

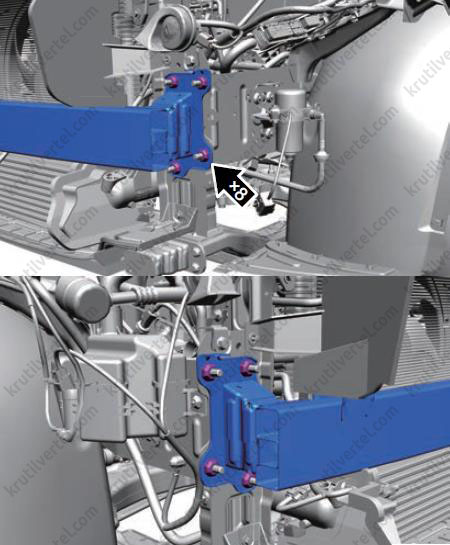

3. Отверните восемь гаек крепления балки переднего бампера.

Примечание:
Момент затяжки: 48 ± 7 Н∙м.

4. Снимите балку переднего бампера в сборе.

5. Установка осуществляется в обратной последовательности.

6. После установки балки переднего бампера не должно быть люфта, вибрации и деформированных элементов.

Нижняя защита балки переднего бампера (только модель T1C)

1. Снимите передний бампер.

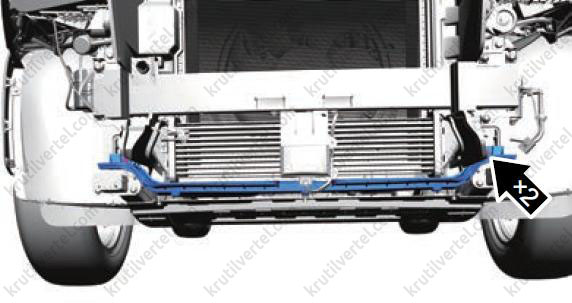

2. Отверните два болта крепления нижней защиты балки переднего бампера.

3. Снимите нижнюю защиту балки переднего бампера.

4. Установка осуществляется в обратной последовательности.

Воздушные дефлекторы

Модель T1C

1. Снимите передний бампер.

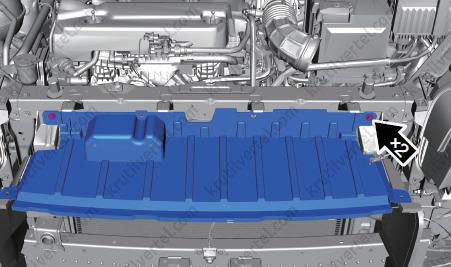

2. Отверните два болта крепления верхнего воздушного дефлектора.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

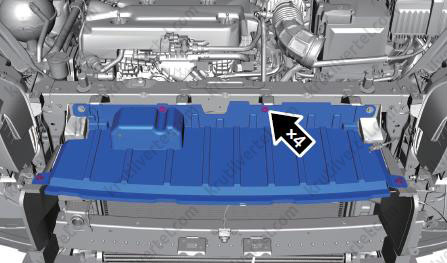

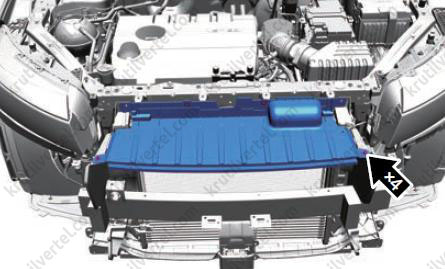

3. Снимите четыре пластиковые защелки верхнего воздушного дефлектора.

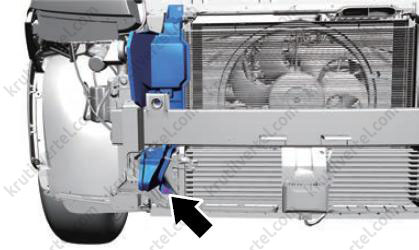

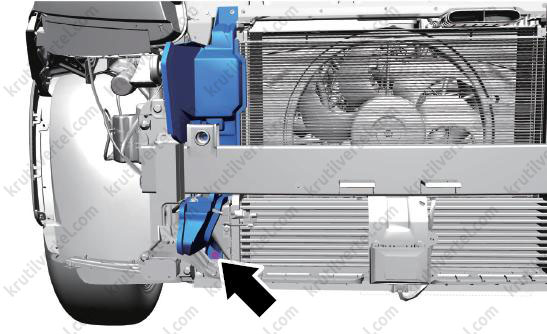

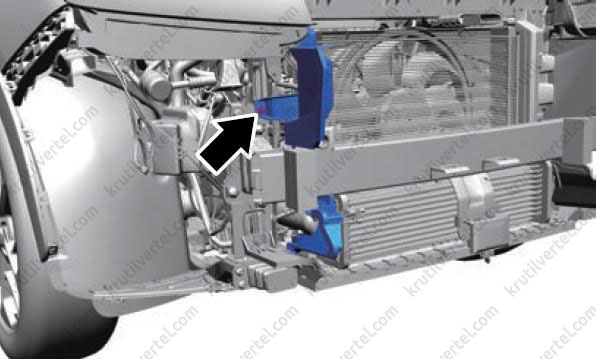

4. Отверните болт (стрелка) крепления левого воздушного дефлектора. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

5. Снимите пластиковую защелку (стрелка) левого воздушного дефлектора. Используйте такую же процедуру снятия и с правой стороны.

6. Установка осуществляется в обратной последовательности.

Модель T1CFL

1. Снимите передний бампер.

2. Снимите четыре пластиковые защелки верхнего воздушного дефлектора.

3. Отверните два болта крепления верхнего воздушного дефлектора.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

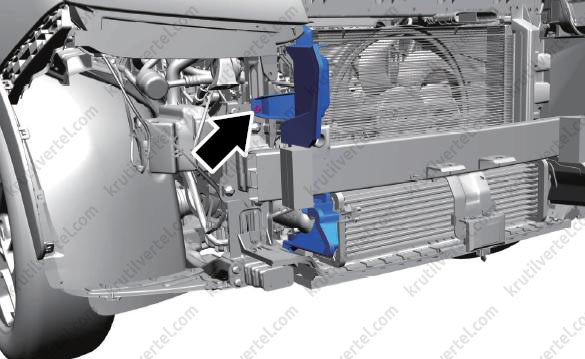

4. Отверните болт (стрелка) крепления левого воздушного дефлектора. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

5. Снимите пластиковую защелку (стрелка) левого воздушного дефлектора. Используйте такую же процедуру снятия и с правой стороны.

6. Установка осуществляется в обратной последовательности.

Подкрылок переднего колеса

1. Снимите облицовку расширителя арки левого переднего колеса.

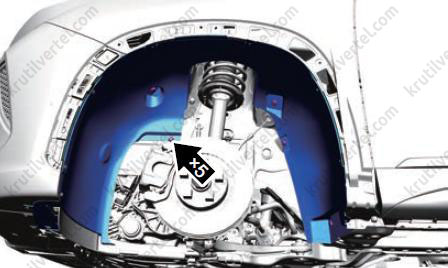

2. Снимите пять пластиковых креплений подкрылка переднего колеса.

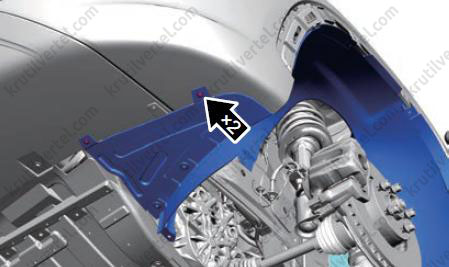

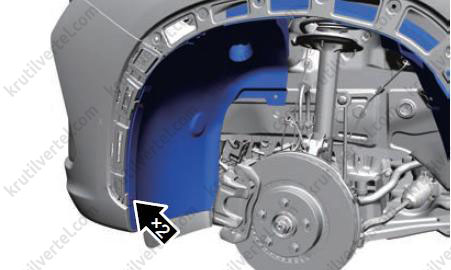

3. Отверните два винта крепления верхней части подкрылка переднего колеса.

4. Отверните два винта крепления нижней части подкрылка переднего колеса.

5. Снимите подкрылок переднего колеса.

6. Установка осуществляется в обратной последовательности.

Верхняя поперечина моторного отсека

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите декоративную крышку моторного отсека.

4. Снимите рычаг очистителя ветрового стекла.

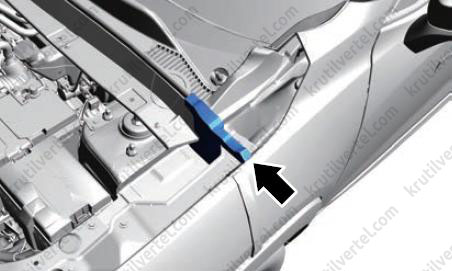

5. Снимите левую уплотнительную пластину (стрелка) верхней поперечины моторного отсека. Используйте такую же процедуру снятия и с правой стороны.

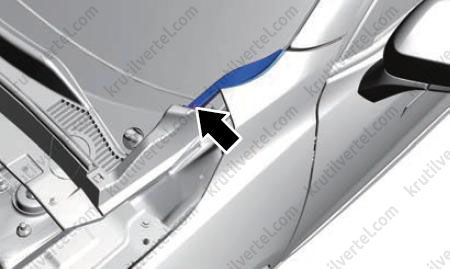

6. Отверткой, обернутой защитной лентой, освободите фиксаторы на левой накладке верхней поперечины моторного отсека, и снимите левую накладку (стрелка). Используйте такую же процедуру снятия и с правой стороны.

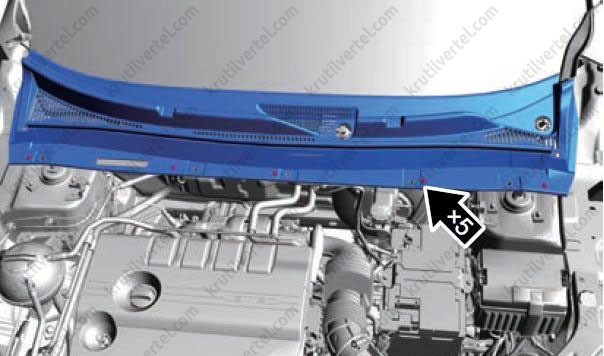

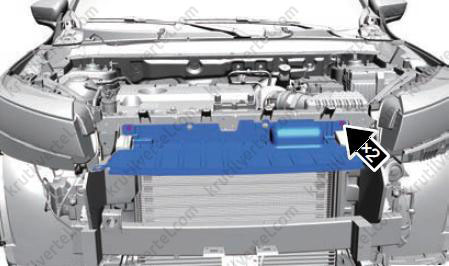

7. Отверните пять винтов крепления верхней поперечины моторного отсека.

8. Установка осуществляется в обратной последовательности.

Переднее крыло

Примечание:
Моменты затяжки всех болтов креплений крыла: 10 ± 1,5 Н∙м.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите декоративную крышку моторного отсека.

4. Снимите переднее левое колесо.

5. Снимите облицовку расширителя арки переднего левого крыла.

6. Снимите передний бампер.

7. Снимите левую блок-фару.

8. Снимите подкрылок переднего левого колеса.

9. Снимите левый кронштейн крепления бампера.

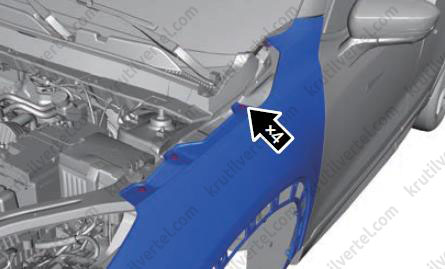

10. Отверните четыре болта крепления верхней части крыла к кузову.

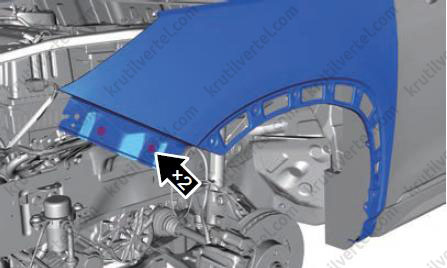

11. Отверните два болта крепления передней части крыла к кузову.

12. Снимите проставку крыла (стрелка).

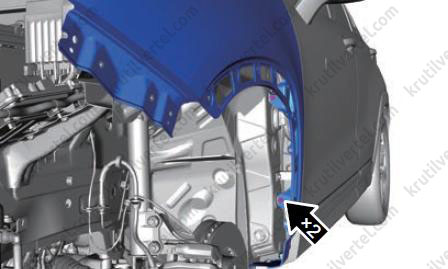

13. Отверните два болта крепления внутренней части крыла к передней части кузова.

14. Отверните два болта крепления нижней части крыла к кузову.

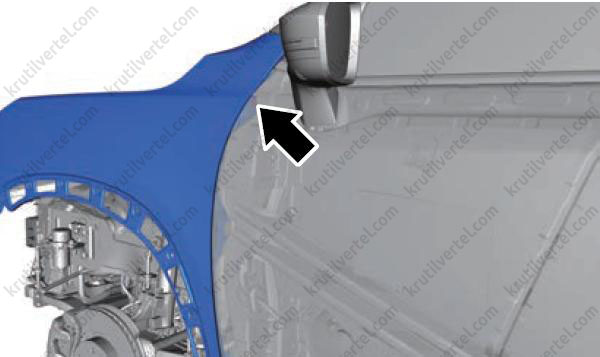

15. Отверните один болт (стрелка) крепления задней части крыла к кузову.

16. Снимите переднее крыло.

17. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: при установке переднего крыла убедитесь, что оно установлено правильно и величина зазоров между передним крылом и смежными компонентами соответствует нормам.

Рейлинг на крыше

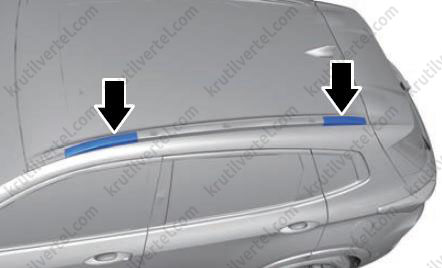

1. При помощи съемника для элементов отделки салона снимите декоративные крышки с передней и задней части рейлинга (стрелки).

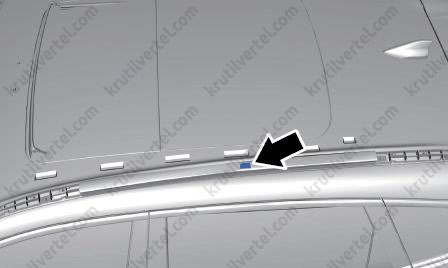

2. При помощи съемника для элементов отделки салона снимите заглушку(и).

Модель T1C

Модель T1CFL

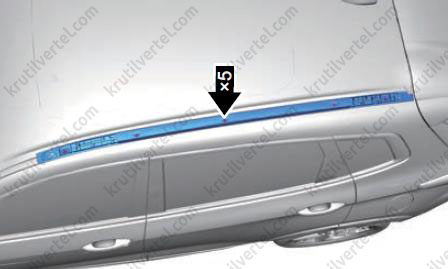

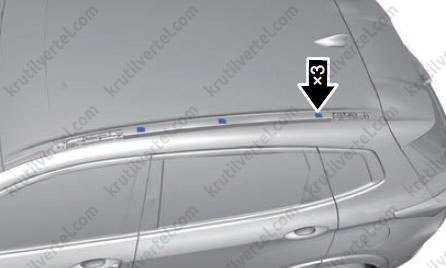

3. Отверните пять болтов крепления рейлинга крыши.

4. Снимите рейлинг с крыши.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: при установке рейлинга крыши убедитесь, что он установлен правильно и что между рейлингом и кузовом нет зазора.

Задний спойлер

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите верхнюю облицовку двери багажного отделения.

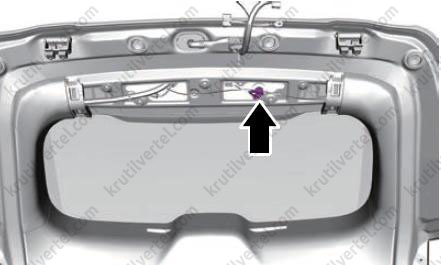

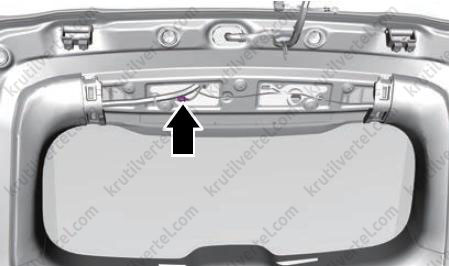

4. Отсоедините разъем (стрелка) жгута проводов дополнительного стоп-сигнала.

5. Отсоедините трубку (стрелка) омывателя заднего стекла.

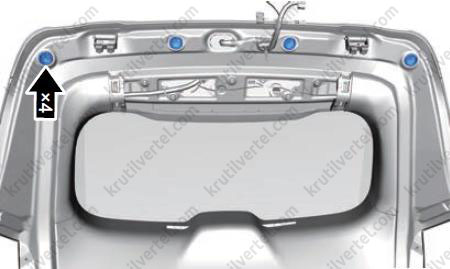

6. При помощи съемника для элементов отделки салона снимите четыре заглушки заднего спойлера.

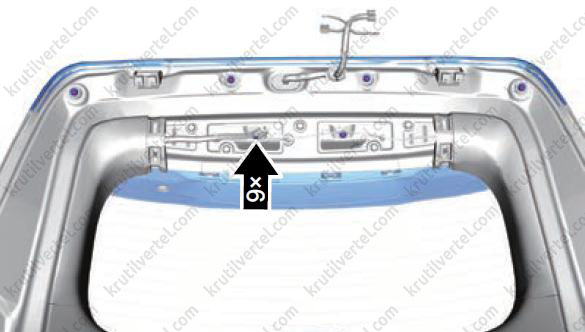

7. Отверните шесть болтов крепления заднего спойлера.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

8. Снимите задний спойлер.

9. Установка осуществляется в обратной последовательности.

Нижний защитный кожух двигателя

1. Поднимите автомобиль на удобную высоту.

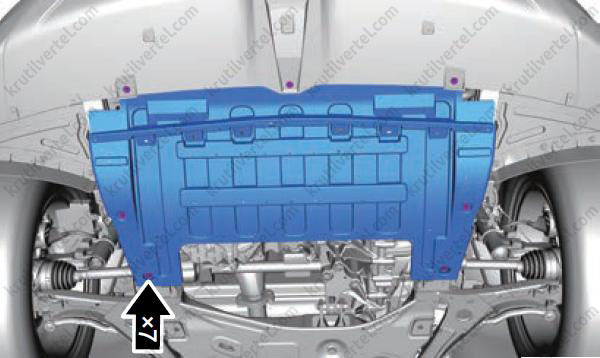

2. Отверните семь болтов крепления нижнего защитного кожуха двигателя. Снимите кожух.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

3. Установка осуществляется в обратной последовательности.

Задний бампер

Внимание:
При снятии заднего бампера избегайте повреждения защелок крепления.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите задний комбинированный фонарь (сторона кузова).

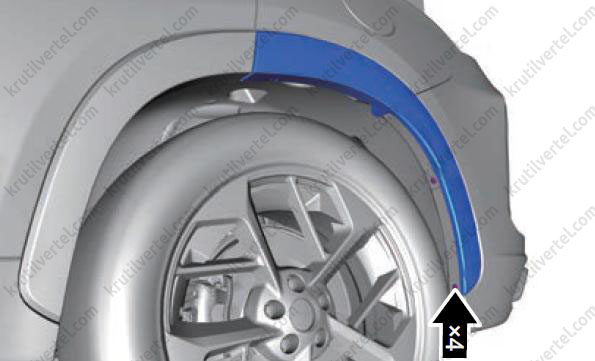

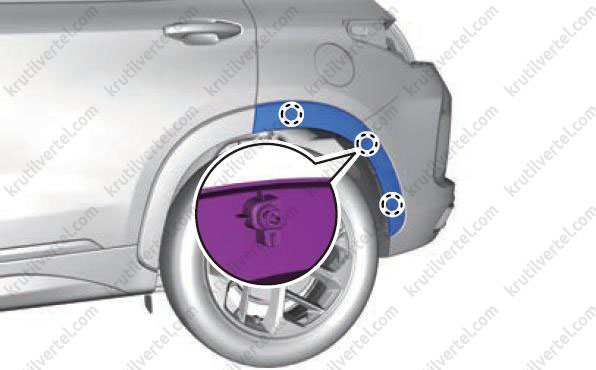

4. Отверните четыре винта крепления облицовки расширителя арки заднего левого колеса. Используйте такую же процедуру снятия и с правой стороны.

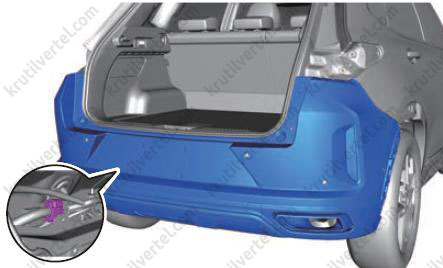

5. При помощи съемника для элементов отделки салона ослабьте фиксаторы облицовки расширителя арки заднего левого колеса.

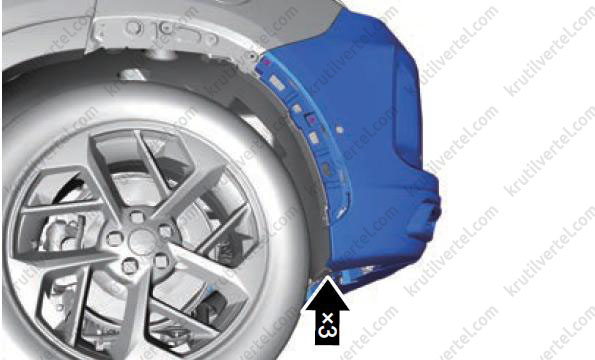

6. Отверните три винта крепления левой стороны заднего бампера. Используйте такую же процедуру снятия и с правой стороны.

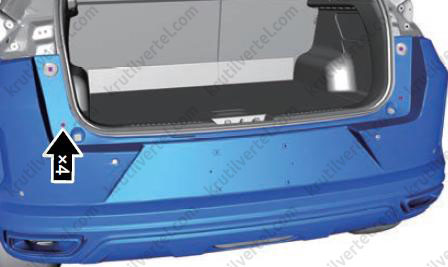

7. Отверните четыре винта крепления верхней части заднего бампера.

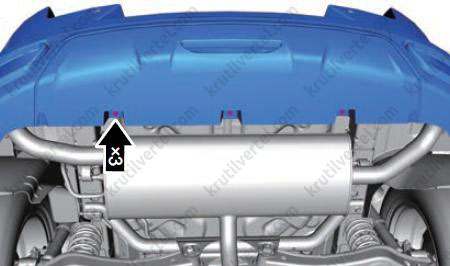

8. Отверните три болта крепления нижней части заднего бампера.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

9. Отсоедините разъем жгута проводов заднего бампера.

10. Снимите задний бампер в сборе.

11. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: при установке заднего бампера убедитесь в том, что он установлен правильно, а величина зазоров между задним бампером и смежными компонентами соответствует нормам.

Кронштейн крепления заднего бампера

1. Снимите задний бампер в сборе.

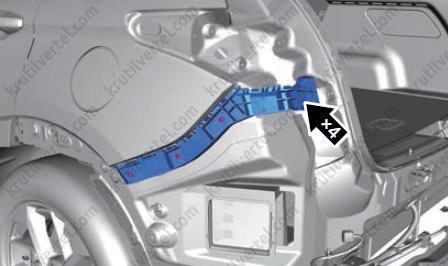

2. Отверните четыре винта крепления кронштейна крепления заднего бампера.

3. Снимите левый кронштейн крепления заднего бампера.

4. Установка осуществляется в обратной последовательности.

Балка заднего бампера

1. Снимите задний бампер в сборе.

2. Снимите заднюю низкочастотную антенну.

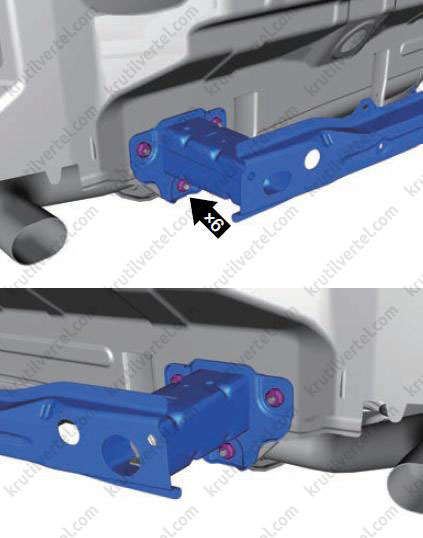

3. Отверните шесть гаек крепления балки заднего бампера.

Примечание:
Момент затяжки: 25 ± 3,5 Н∙м.

4. Снимите балку заднего бампера в сборе.

5. Установка осуществляется в обратной последовательности.

6. После установки балки заднего бампера не должно быть люфта, вибрации и деформированных элементов.

Облицовка порога

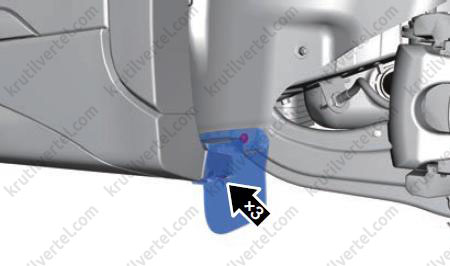

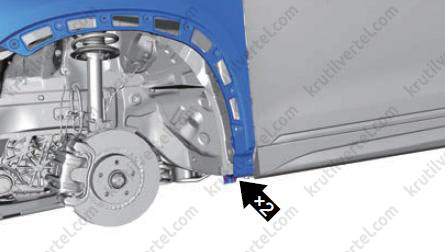

1. Отверните три винта крепления брызговика в задней левой колесной арке.

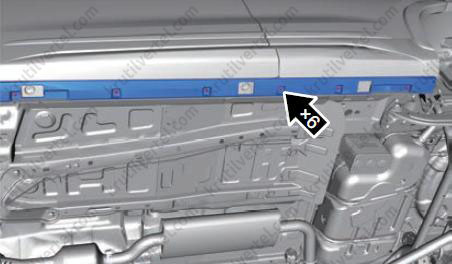

2. Отверните шесть винтов крепления облицовки левого порога.

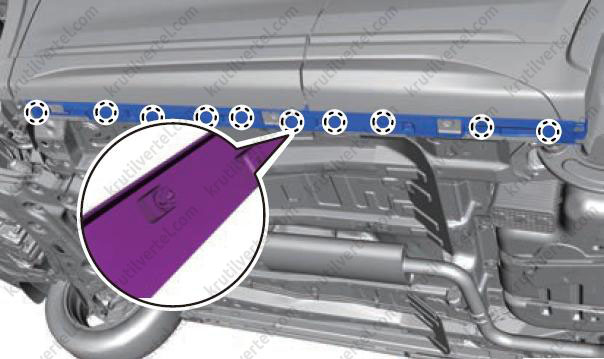

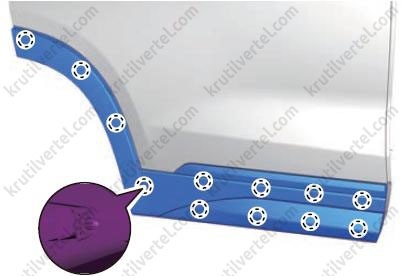

3. При помощи съемника для элементов отделки салона ослабьте защелки облицовки левого порога.

4. Снимите облицовку левого порога.

5. Установка осуществляется в обратной последовательности.

Защитная накладка передней/задней двери

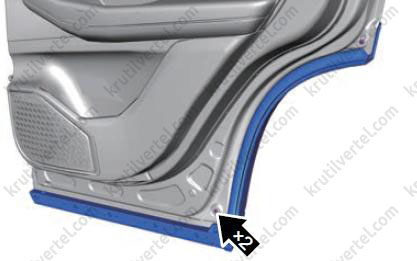

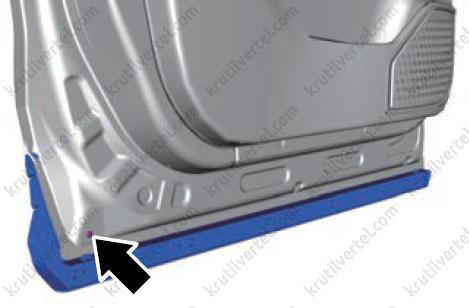

1. Отверните винт(ы) крепления защитной накладки передней/задней двери.

Передняя дверь

Задняя дверь

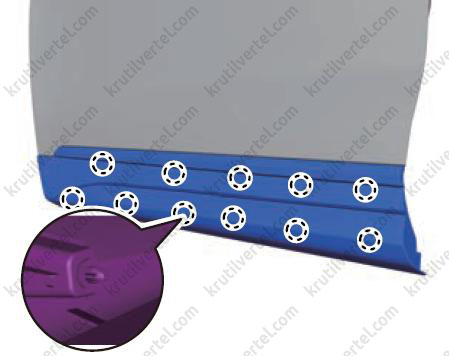

2. При помощи съемника для элементов отделки салона ослабьте защелки защитной накладки передней/задней двери.

Передняя дверь

Задняя дверь

3. Снимите защитную накладку передней/задней двери.

4. Установка осуществляется в обратной последовательности.

Подкрылок заднего колеса

1. Снимите облицовку расширителя арки левого заднего колеса.

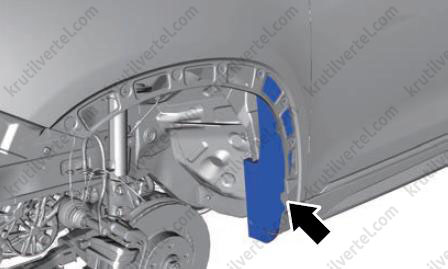

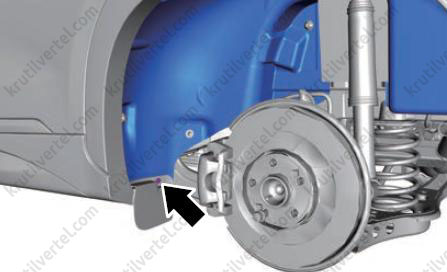

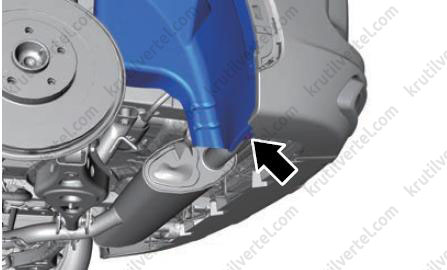

2. Отверните винт (стрелка) крепления брызговика к подкрылку заднего левого колеса.

3. Отверните винт (стрелка) крепления подкрылка заднего левого колеса к заднему бамперу.

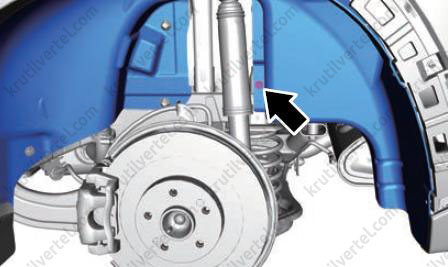

4. Отверните болт (стрелка) крепления подкрылка заднего левого колеса.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

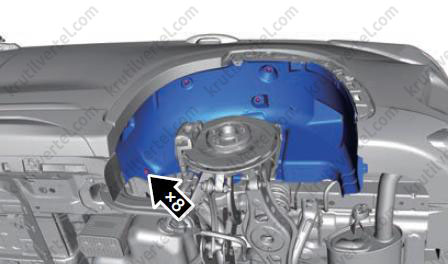

5. Отверните восемь пластиковых гаек крепления подкрылка заднего левого колеса.

6. Снимите подкрылок заднего левого колеса.

7. Установка осуществляется в обратной последовательности.

Наружная облицовка двери багажного отделения

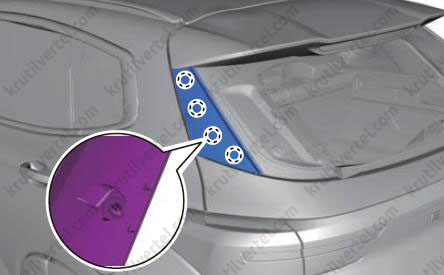

1. При помощи съемника для элементов отделки салона ослабьте защелки наружной облицовки двери багажного отделения.

2. Снимите наружную облицовку двери багажного отделения.

3. Установка осуществляется в обратной последовательности.

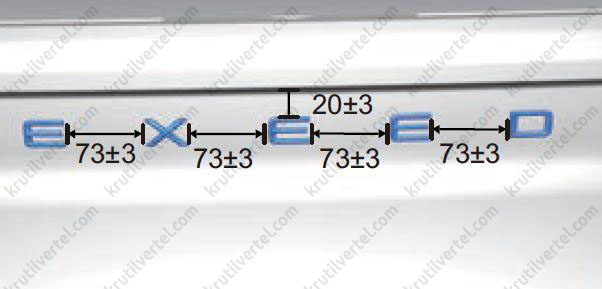

Верхний декоративный орнамент

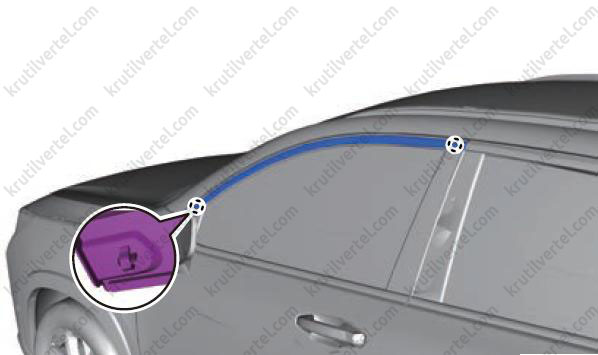

1. При помощи съемника для элементов отделки салона ослабьте защелки переднего левого декоративного орнамента.

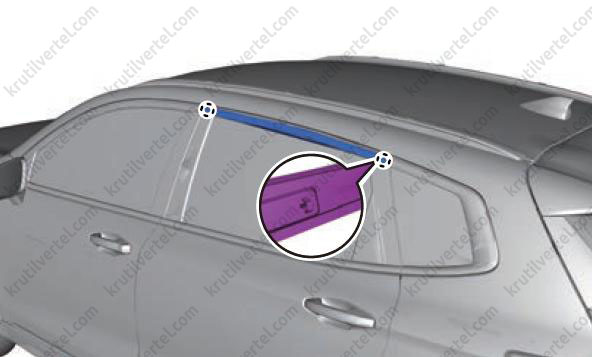

2. При помощи съемника для элементов отделки салона ослабьте защелки заднего левого декоративного орнамента.

3. Установка осуществляется в обратной последовательности.

Фирменная табличка / эмблема

Внимание:
Температура окружающей среды при сборке должна быть выше 16 ºС, если она ниже 16 ºС, необходимо нагреть эмблему.

1. Очистите места возможного контакта с клеящим веществом 3M и не допускайте попадания пыли и масла на эти места. Это может повлиять на эффективность клеящего вещества 3M.

2. Удалите пленку с эмблемы и не касайтесь руками клеящего вещества 3M.

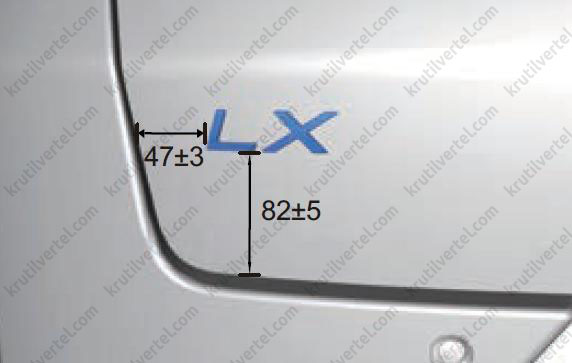

3. Установите эмблему на металлическую часть двери багажного отделения и приложите определенное давление (давление: 2 кг/см²) на три секунды.

Примечание:
Единица измерения: мм.
