6. Если разрядилась аккумуляторная батарея

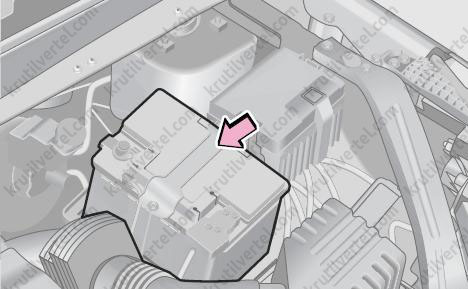

Снятие аккумуляторной батареи

При снятии и установке аккумуляторной батареи придерживайтесь следующего порядка действий:

1. Выключите всех потребителей электроэнергии и переведите выключатель пуска двигателя в режим OFF.

2. Откройте капот.

3. Снимите декоративный кожух двигателя.

4. Отсоедините провод от «отрицательного» (-) полюсного вывода аккумуляторной батареи.

5. Отсоедините провод от «положительного» (+) полюсного вывода аккумуляторной батареи.

6. Снимите держатель аккумуляторной батареи и саму батарею.

7. Установите новую аккумуляторную батарею с такими же характеристиками, что и замененной батареи. Установите и подключите новую аккумуляторную батарею в обратной последовательности.

Примечание:
Отработавшая аккумуляторная батарея содержит серную кислоту и свинец, поэтому запрещается выбрасывать ее вместе с бытовым мусором. Утилизируйте аккумуляторную батарею в соответствии с местным законодательством или отвезите ее на специализированную станцию по переработке отходов.

Внимание:
- Будьте осторожны, не касайтесь металлическим инструментом одновременно обоих полюсных выводов аккумуляторной батареи, а также не допускайте случайного контакта положительного вывода батареи с кузовом автомобиля.
- Храните аккумуляторную батарею в недоступном для детей месте.
- Не курите возле аккумуляторной батареи, не пользуйтесь рядом с ней спичками или зажигалками, не подносите к ней открытое пламя.
- Аккумуляторная батарея содержит серную кислоту, обладающую сильным коррозионным действием, поэтому при работе с аккумуляторной батареей носите защитные очки и перчатки. Не наклоняйте аккумуляторную батарею.
- Если электролит попал на открытые участки тела или одежду, нейтрализуйте его с помощью щелочной воды (мыла) и смойте чистой водой. При необходимости незамедлительно обратитесь за медицинской помощью.

Пуск двигателя от внешней аккумуляторной батареи

Если вы не уверены в своей способности самостоятельно выполнить описанную процедуру, во избежание повреждения автомобиля и возможных травм компания Chery настоятельно рекомендует обратиться за помощью к квалифицированному механику или на авторизованную сервисную станцию EXEED.

Внимание:
- Напряжение внешней аккумуляторной батареи, от которой будет осуществляться пуск двигателя, должно составлять 12–13 В. Не приступайте к пуску двигателя от внешней аккумуляторной батареи, пока не убедитесь в том, что ее напряжение соответствует норме.
- При присоединении пусковых проводов убедитесь, что они не касаются вентилятора, приводного ремня и других вращающихся деталей в моторном отсеке.
- Используйте только специальные пусковые провода.
- Не приближайтесь к аккумуляторной батарее при запуске двигателя.
- Не используйте зажигалки и источники открытого огня рядом с аккумуляторной батареей.

Порядок пуска двигателя от внешней аккумуляторной батареи

1. Отключите все ненужное электрооборудование. Если используется аккумуляторная батарея, установленная на другом автомобиле, убедитесь в том, что автомобили и не касаются друг друга.

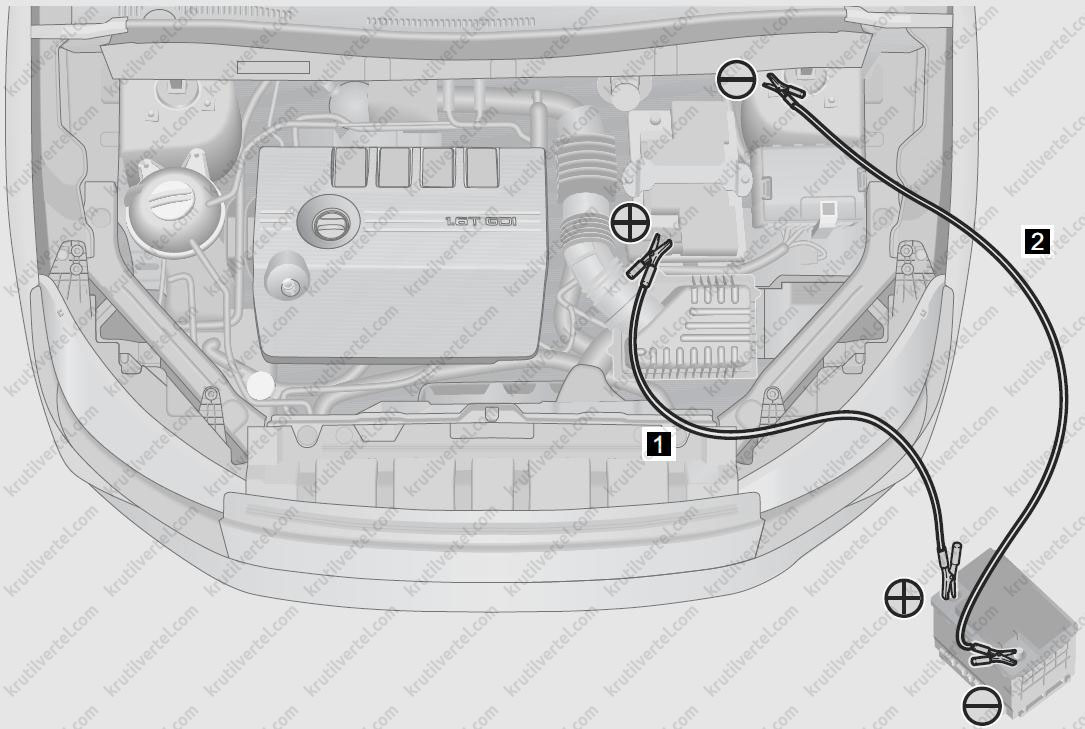

2. Подсоедините пусковые провода в указанной на рисунке последовательности.

[1] Подсоедините один зажим красного пускового провода к «положительному» (+) полюсному выводу разряженной аккумуляторной батареи, а второй зажим – к «положительному» (+) полюсному выводу внешней аккумуляторной батареи.

[2] Подсоедините один зажим черного пускового провода к «отрицательному» (-) выводу внешней аккумуляторной батареи, а другой зажим – к неокрашенной детали двигателя автомобиля с разряженной аккумуляторной батареей. Убедитесь, что провода не касаются вращающихся деталей в моторном отсеке.

3. Запустите двигатель автомобиля обычным способом. После запуска дайте двигателю поработать на холостом ходу несколько минут, слегка нажимая педаль акселератора.

4.Отсоедините пусковые провода в обратной последовательности (сначала черный «отрицательный» провод, а затем красный «положительный»).

Внимание:
- Во время запуска двигателя не переводите рычаг селектора в положение D и следите за тем, чтобы автомобиль оставался неподвижным.
- Не наклоняйте аккумуляторную батарею при подсоединении проводов.
- Не допускайте контакта зажимов пусковых проводов друг с другом или с металлическими деталями автомобиля.
- Не подсоединяйте пусковые провода к деталям, которые вращаются при запуске двигателя или находятся рядом с вращающимся деталями.
- При неудачной первой попытке запуска двигателя убедитесь в хорошем контакте зажимов на пусковых проводах и повторите попытку. Если двигатель все равно не запускается, при первой же возможности обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.
