Зеркала заднего вида Exeed LX с 2019 года

8. Зеркала заднего вида

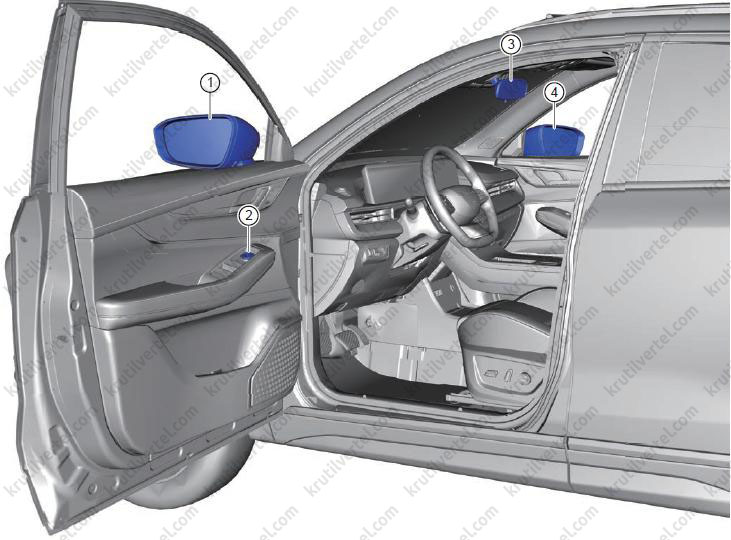

Составные элементы

1. Левое наружное зеркало заднего вида.
2. Переключатель зеркал заднего вида.
3. Внутреннее зеркало заднего вида и регистратор вождения (при наличии).
4. Правое наружное зеркало заднего вида.

Проверка на автомобиле

Внимание:
Во время диагностики и испытания электрооборудования следует обязательно руководствоваться электрической схемой соответствующей цепи и сведениями о ее компонентах.

Проверьте наружное зеркало заднего вида:

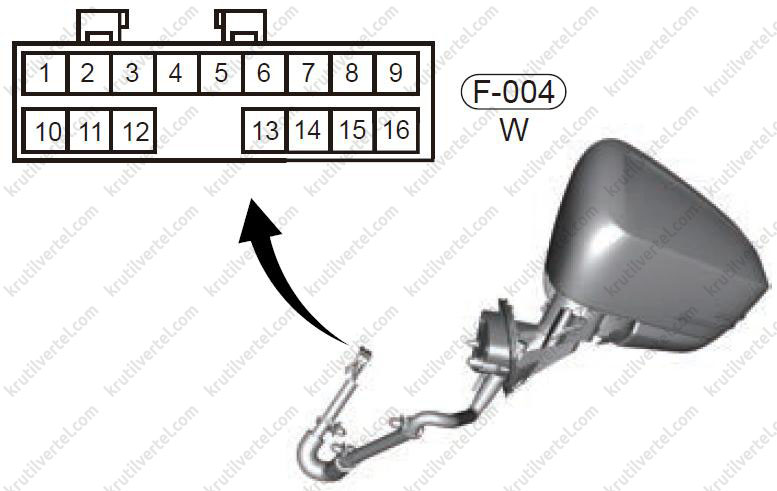

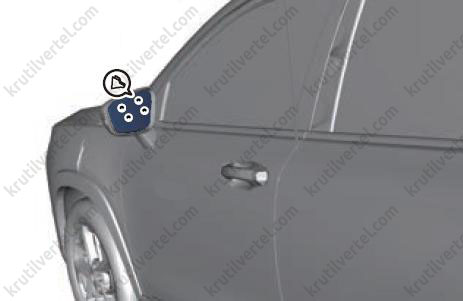

Подайте напряжение аккумуляторной батареи на контакты разъема наружного зеркала заднего вида и проверьте, исправно ли работает привод этого зеркала, руководствуясь приведенной ниже таблицей.

Снятие и установка

Примечание:
- Порядок действий для правой и левой сторон одинаков. Описанный ниже порядок действий относится к левой стороне.
- Если не указано иное, моменты затяжки всех винтов крепления зеркал заднего вида составляет 1,5 ± 0,5 Н∙м.

Наружное зеркало заднего вида в сборе

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

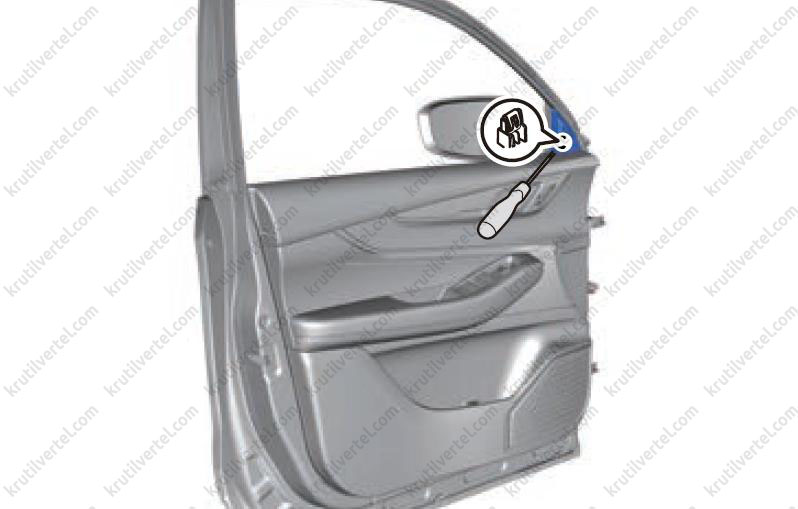

3. При помощи съемника для элементов отделки салона подденьте защелку треугольной облицовки наружного зеркала заднего вида. Затем снимите внутреннюю треугольную облицовку наружного зеркала заднего вида.

4. Снимите обивку передней левой двери.

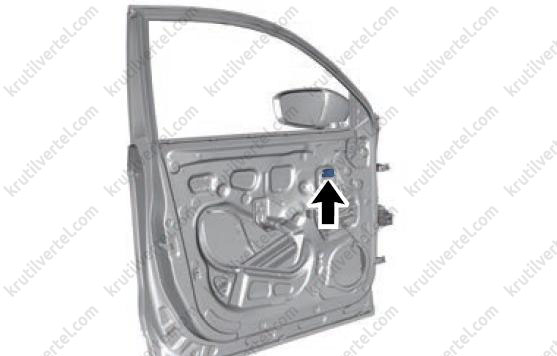

5. Отсоедините разъем (стрелка) наружного зеркала заднего вида.

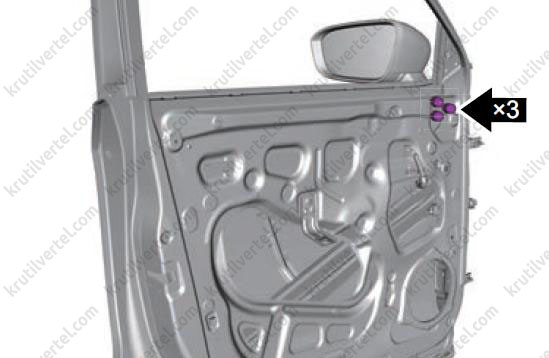

6. Отверните три болта крепления наружного зеркала заднего вида.

Примечание:
Момент затяжки: 7 ± 1,5 Н∙м.

7. Снимите левое наружное зеркало заднего вида.

8. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке наружного зеркала заднего вида установите разъем на прежнее место и затяните крепежные болты заданным моментом.
• Завершив установку, убедитесь в том, что зеркальное стекло перемещается плавно и надежно.
• После установки наружного зеркала заднего вида необходимо откалибровать систему кругового обзора (при наличии).

Стекло наружного зеркала заднего вида

Внимание:
- При снятии стекла наружного зеркала заднего вида во избежание травм используйте средства индивидуальной защиты.
- При снятии стекла зеркала заднего вида примите меры, чтобы не сломать защелки.
- При снятии стекла наружного зеркала заднего вида примите меры чтобы не уронить его и не повредить.
- При снятии стекла наружного зеркала заднего вида примите меры, чтобы не повредить лакокрасочное покрытие кузова.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Нажмите на стекло наружного зеркала заднего вида и наклоните его.

4. Наклейте по периметру корпуса зеркала защитную ленту.

5. При помощи съемника для элементов отделки салона подденьте защелки стекла зеркала.

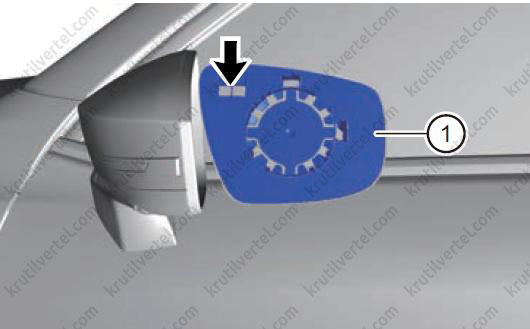

6. Отсоедините разъем (стрелка) от стекла зеркала и снимите стекло (1) левого наружного зеркала (если установлен обогреватель наружного зеркала).

7. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее: установив на место стекло наружного зеркала заднего вида, убедитесь в том, что оно перемещается плавно и надежно.

Переключатель наружных зеркал заднего вида

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите обивку передней левой двери.

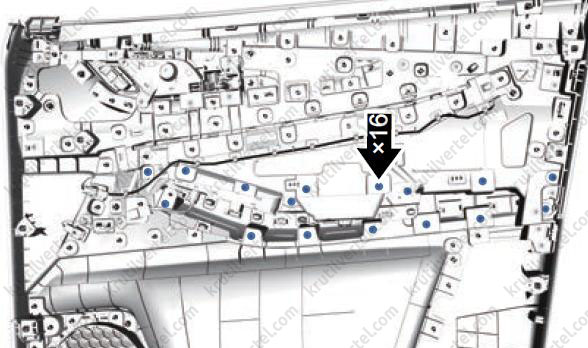

4. Отверните 16 винтов крепления главной панели управления электрическими стеклоподъемниками к обивке двери.

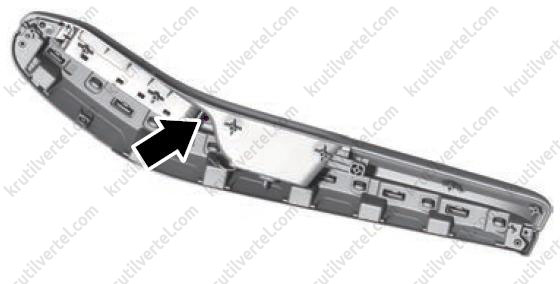

5. Отверните винт крепления (стрелка) и отделите переключатель электрического стеклоподъемника.

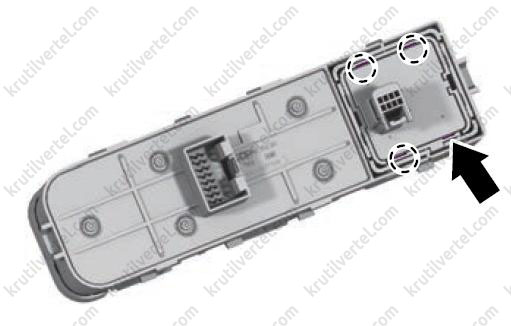

6. При помощи съемника для элементов отделки салона освободите фиксаторы (стрелка) и затем снимите переключатель наружных зеркал заднего вида.

7. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке переключателя наружных зеркал заднего вида соблюдайте осторожность чтобы не повредить другие компоненты.
• При установке переключателя наружных зеркал заднего вида подсоедините отсоединенные разъемы.
• После установки убедитесь в нормальной работе переключателя наружных зеркал заднего вида.

Внутреннее зеркало заднего вида

Низкий уровень комплектации

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Отверните болт крепления и затем снимите внутреннее зеркало заднего вида с основания.

4. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Перед установкой проверьте наличие явных дефектов наружного вида (таких как царапины, отсутствие материала, повреждения и т. д.) и отберите годные детали.
• Убедитесь, что внутреннее зеркало заднего вида находится в пределах требуемого угла обзора, а сборка зеркального элемента надежно соединена с основанием без люфта.

5. Завершив установку, убедитесь в том, что внутреннее зеркало заднего вида может перемещаться плавно и надежно.

Высокий уровень комплектации

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

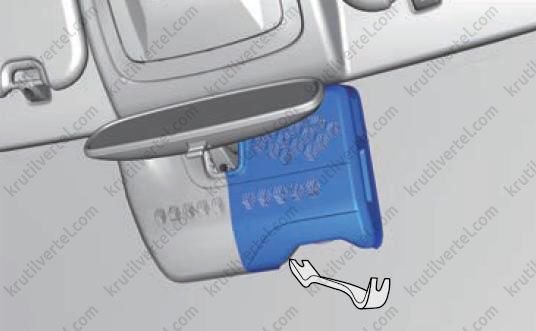

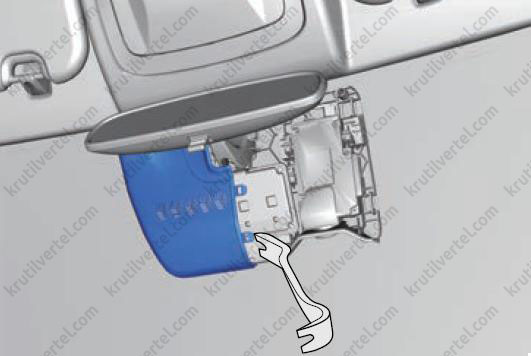

3. При помощи съемника для элементов отделки салона снимите облицовку внутреннего зеркала заднего вида с правой стороны.

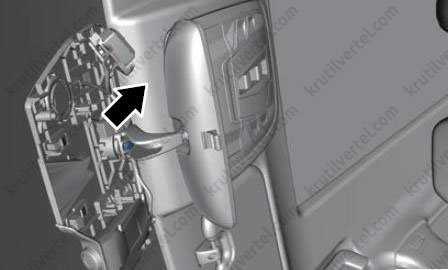

4. Разъедините соединение между камерой распознавания лиц и жгутом проводов салона и снимите облицовку внутреннего зеркала заднего вида с левой стороны (стрелка).

5. При помощи съемника для элементов отделки салона снимите облицовку внутреннего зеркала заднего вида с левой стороны.

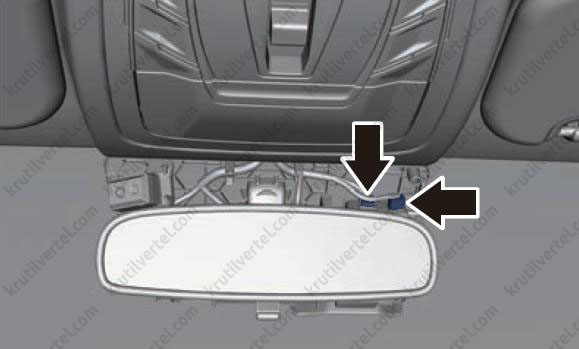

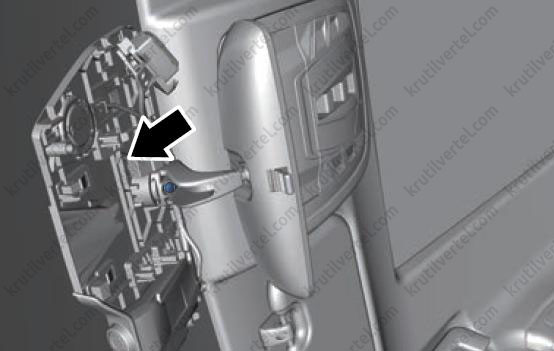

6. Отверните болт крепления и затем снимите внутреннее зеркало заднего вида с основания (стрелка).

7. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Перед установкой проверьте наличие явных дефектов наружного вида (таких как царапины, отсутствие материала, повреждения и т. д.) и отберите годные детали.
• Убедитесь, что внутреннее зеркало заднего вида находится в пределах требуемого угла обзора, а сборка зеркального элемента надежно соединена с основанием без люфта.
• Положение разъема SD-карты регистратора вождения должно совпадать с зазором между левой и правой облицовками.

8. Завершив установку, убедитесь в том, что внутреннее зеркало заднего вида может перемещаться плавно и надежно.

Регистратор вождения

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. При помощи съемника для элементов отделки салона снимите облицовку внутреннего зеркала заднего вида с правой стороны.

4. Разъедините соединение между камерой распознавания лиц и жгутом проводов салона и снимите облицовку внутреннего зеркала заднего вида с левой стороны (стрелка).

5. При помощи съемника для элементов отделки салона снимите облицовку внутреннего зеркала заднего вида с левой стороны.

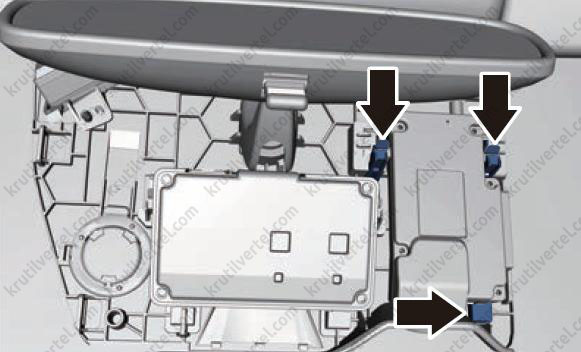

6. Отсоедините разъемы (стрелки) жгутов проводов регистратора вождения.

7. Снимите фиксаторы с обеих сторон регистратора вождения, линзу регистратора и штифт с его передней части, после чего снимите регистратор вождения (стрелки).

8. Установка осуществляется в обратной последовательности.
