7. Инструкция по работе с электрическими схемами

Сокращения и описание основных символов на электрической схеме

Сокращения

В данном руководстве используются следующие сокращения.

Сокращение	Термин
А	Ампер
ABM	Модуль подушки безопасности
ACP	Панель управления аудио
АРА	Система автоматической парковки
AVM	Система кругового обзора (две конфигурации: AVM, AVM (с APA))
ВСМ / BDM	Блок управления электрооборудованием кузова
BSD	Система контроля «мертвых» зон
CAN	Локальная сеть передачи данных (сеть, шина CAN)
CGW	Центральный сетевой модуль
CLM	Панель управления климатической системой
CWC	Модуль беспроводной зарядки
DCM	Контроллер домена (интегрированные две независимые системы: приборная панель и аудиосистема)
DCT	Роботизированная коробка передач
DVR	Регистратор вождения
EGS	Электронный модуль переключения передач
EMS	Модуль управления двигателем
EPS	Электрический усилитель рулевого управления
ESP	Электронная система поддержания курсовой устойчивости
FCM	Модуль передней камеры
FRM	Модуль переднего радара
ICM	Комбинация приборов
IGN	Зажигание
IMMO	Система иммобилайзера двигателя
KL15	Питание, подающееся при включении зажигания
KL30	Питание напрямую от аккумуляторной батареи
PEPS	Система доступа и запуска двигателя без ключа
PLG	Модуль задней двери с электроприводом
RADAR	Система помощи при парковке с радаром
RLY	Реле
RRM	Аудио и развлекательная система
SAM	Датчик угла поворота рулевого колеса
SCU	Блок управления сиденьем
TBOX	Модуль беспроводной связи
TCU	Блок управления коробкой передач
TPMS	Система контроля давления в шинах
V	Вольт

Описание основных символов на электрической схеме

Символ	Описание	Символ	Описание
АКБ	Аккумуляторная батарея Хранит химическую энергию и преобразует ее в электрическую. Обеспечивает постоянный ток для различных цепей.		«Масса» Точка, в которой жгут проводов соединяется с кузовом автомобиля, обеспечивая замкнутый контур цепи; без линии «массы» ток не может протекать.
	Реле Обычно это электронно управляемый переключатель, который может находиться в нормально замкнутом или нормально разомкнутом состоянии. Ток, проходящий через небольшую катушку, создает магнитное поле, которое замыкает или размыкает контакты переключателя.		Жгут проводов На электрической схеме жгут проводов всегда изображается в виде прямой линии. Если на пересечении линий нет черной точки [1], это означает, что соединения нет; если черная точка присутствует [2], это указывает на соединение проводов.
	Электродвигатель Устройство, преобразующее электрическую энергию в механическую (в частности, во вращательное движение).	Низкая сила тока Средняя сила тока Высокая сила тока	Предохранитель Металлическая вставка, которая плавится при прохождении чрезмерного тока и размыкает цепь, предотвращая ее повреждение.

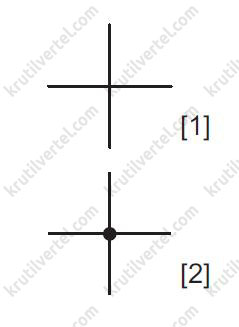

[1] Норм. откр. [2] Норм. закр.	Переключатель/выключатель Поэтому разомкните и замкните цепь, чтобы остановить [1] или подать напряжение на [2].		Витая пара Два провода жгута скручены вместе и используются для передачи сигналов.
	Динамик Электромеханическое устройство, использующее ток для генерации звуковых волн.		Электромагнитный клапан Катушка соленоида, которая при протекании тока создает магнитное поле для перемещения железного сердечника и т. д.
	Звуковой сигнал Электронное устройство, способное издавать высокочастотные звуковые сигналы.		Светодиод (LED) Светодиоды также используют электрический ток для излучения света. В отличие от обычных ламп, при свечении они практически не выделяют тепла.
	Катушка зажигания Преобразует постоянный ток низкого напряжения в ток высокого напряжения для воспламенения свечи зажигания.		Резистор Электрический компонент с фиксированным сопротивлением, устанавливаемый в цепь для снижения напряжения до заданного значения.

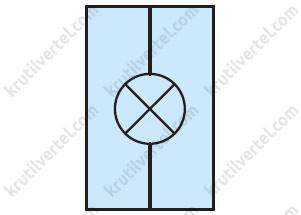

	Лампа Ток протекает через нить накала, заставляя ее нагреваться и излучать свет.		Нагревательный жгут проводов Элемент с сопротивлением, используемый для нагрева.

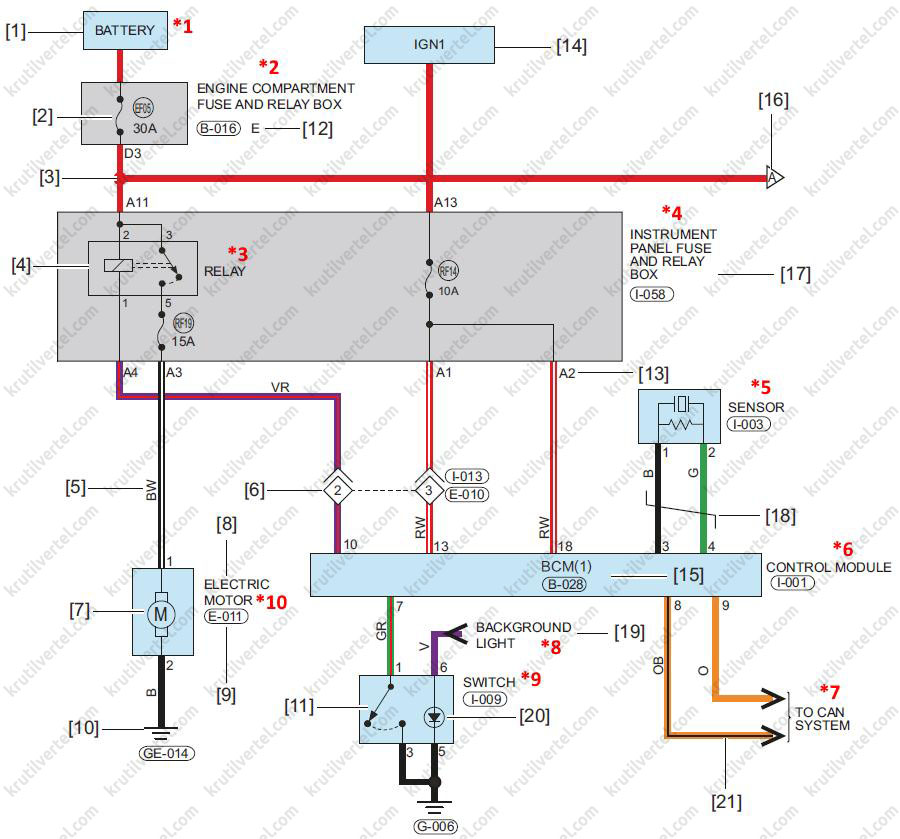

Как читать электрическую схему

Электрические схемы предназначены для помощи в эффективной диагностике и устранении неисправностей автомобиля. Функции и особенности электрических схем:

Цепь источника питания находится в верхней части страницы, цепь «массы» - в нижней части.
Компоненты (такие как переключатели/выключатели и предохранители) изображены на электрической схеме в форме простого символа.

Примечание:
Эта электрическая схема приведена в качестве примера. Она отличается от реальной схемы, показанной в параграфе ниже «Электросхемы».

№	Определение	Описание
[1]	Аккумуляторная батарея	Указывает источник питания от «положительного» вывода аккумуляторной батареи к электрооборудованию.
[2]	Предохранитель	Этот символ указывает на предохранитель; «EF05» указывает номер предохранителя; «30 А» указывает значение номинального тока, на который рассчитан данный предохранитель.
[3]	Точка стыка	Сплошной кружок указывает на то, что каждый из пересекающихся проводов соединен с другим.
[4]	Реле	Этот символ указывает на реле; «MAIN RELAY» (Главное реле) указывает наименование реле; «1», «2», «3», «5» или «85», «86», «87» и «30» указывают номера контактов реле.
[5]	Цвет	Указывает цвет данного провода. Коды цветов являются следующими: B = Черный (Black); W = Белый (White); R = Красный (Red); G = Зеленый (Green); L = Голубой (Blue); Y = Желтый (Yellow); Br = Коричневый (Brown); O = Оранжевый (Orange); Gr = Серый (Gray); P = Розовый (Pink); V = Фиолетовый (Violet); Lg = Светло-зеленый (Light Green). Например: Обозначение «BrR» указывает, что основным цветом провода является коричневый (Br), вторым цветом является красный (R).
[6]	Разъем	Указывает соединительные разъемы. «A» – это гнездовой штекер разъема, «I-013» – это используемый номер; «0» – это штепсельный штекер разъема, «E-010» – это используемый номер. Номер «2» и «3» внутри штепсельного штекера разъема указывает номер контакта. «---------------» указывает на различные контакты, идущие из одних и тех же соединительных разъемов.
[7]	Электродвигатель	Это обозначение указывает на электродвигатель.
[8]	Наименование детали	Указывает наименование детали.
[9]	Код разъема	«E-011» указывает код разъема данного компонента, а буква «E» указывает код жгута проводов, в котором располагается разъем. Коды разъемов являются следующими: Q = жгут проводов переднего бампера; E = жгут проводов двигателя; I = жгут проводов приборной панели; B = жгут проводов салона; J = жгут проводов заднего бампера; F = жгут проводов левой передней двери; H = жгут проводов правой передней двери; L = жгут проводов левой задней двери; R = жгут проводов правой задней двери; T = жгут проводов двери багажного отделения; K = жгут проводов системы кондиционирования; D = жгут проводов коробки передач; Y = жгут проводов HSD; X = жгут проводов для подключения дисплея; U = жгут проводов USB-подключения.
[10]	Точки «массы»	Указывает на соединение с точками «массы». Например, «GQ-010», где G обозначает точку «массы», Q указывает на точку «массы» в жгуте проводов переднего бампера (разные буквы обозначают соответствующие жгуты), а 010 обозначает номер точки «массы».
[11]	Переключатель / выключатель	Это обозначение указывает на переключатель.
[12]	Разъем блока предохранителей и реле	Например: «B-015 E», это означает, что разъем «B-015», названный в данном руководстве по принципиальным схемам, соответствует разъему «E» блока предохранителей и реле в автомобиле
[13]	№ контакта	Указывает номер контакта в разъеме данного компонента.
[14]	Выключатель зажигания	Указывает на источник питания от выключателя зажигания к электрооборудованию.
[15]	Наименование блока / модуля	Указывает разъемы модуля, расположенные один над другим, и соответствующие им номера разъемов.
[16]	Соединяется с	Указывает на то, что жгут проводов соединяется с компонентами, показанными на электрической схеме на следующей странице. Буква «A» соединяется с буквой «A» электрической схемы, показанной на соседней странице.
[17]	Наименование блока предохранителей и реле	Указывает наименование блока предохранителей и реле.
[18]	Витая пара	Указывает на два скрученных провода.
[19]	Источник питания подсветки	Указывает на выход источника питания освещения от переключателя регулировки подсветки.
[20]	LED	Используется для индикаторов, контрольных ламп или освещения переключателей, или комбинации приборов.
[21]	CAN	Указывает на шины CAN в электрических схемах. Они соединены с локальной системой передачи данных (CAN).
