Система ремней безопасности Exeed LX с 2019 года

2. Система ремней безопасности

Примечание:
- В качестве примера показано на модели T1C.
- Выполняемые операции одинаковы для правой и левой сторон. Ниже приводится описание операций для левой стороны.

Меры предосторожности

1. Выполните сборку на автомобиле в строгом соответствии со спецификацией материалов. Запрещается заменять детали сборочных узлов без разрешения.

2. При установке ремней безопасности обязательно затяните все болты и винты крепления заданным моментом.

3. Не допускается заменять узлы и детали без соответствующего согласования, например, болты, шайбы и т. д.

4. В случае непреднамеренного падения узлов при обращении и установке необходимо проверить отсутствие трещин на компонентах (например, втягивающей катушки). При обнаружении трещин компонент необходимо упаковать и сделать соответствующую надпись, а затем отложить его для предотвращения его последующей установки и возникновения травм.

5. Перед установкой проверьте состояние ремня безопасности; после сборки потяните лямку ремня и застегните ее в замке, чтобы убедиться в том, что все работает нормально. Убедитесь в том, что никакие предметы (например, инструменты и т. д.) не могут поцарапать лямку ремня во время сборки.

6. При проверке переворачивания заднего сиденья никогда не вставляйте фиксатор ремня безопасности заднего центрального сиденья в большую пряжку.

7. Никогда не проверяйте функцию втягивания ремня безопасности центрального заднего сиденья, если малая пряжка (одинарный замок ремня безопасности заднего сиденья) разблокирована.

Внимание:
- Во избежание несчастных случаев при снятии ремней безопасности надевайте средства индивидуальной защиты.
- При снятии ремней безопасности приложите соответствующее усилие. Исключите грубые действия.
- Соблюдайте осторожность, чтобы не поцарапать отделку салона или лакокрасочное покрытие кузова при снятии ремней безопасности.

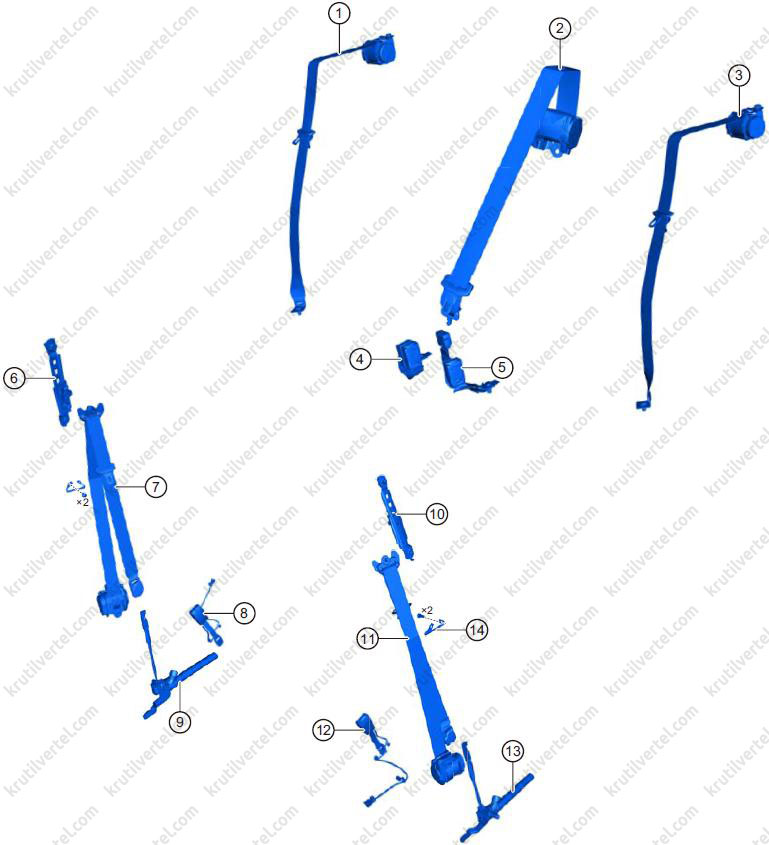

Составные элементы

1. Ремень безопасности правого заднего сиденья с намоточной катушкой.
2. Ремень безопасности центрального заднего сиденья с намоточной катушкой.
3. Ремень безопасности левого заднего сиденья с намоточной катушкой.
4. Замок ремня безопасности заднего сиденья.
5. Сдвоенный замок ремня безопасности заднего сиденья.
6. Механизм регулировки по высоте справа.
7. Ремень безопасности переднего пассажира.
8. Замок ремня безопасности переднего пассажира.
9. Преднатяжитель ремня безопасности переднего пассажира.
10. Механизм регулировки по высоте слева.
11. Ремень безопасности водителя.
12. Замок ремня безопасности водителя.
13. Преднатяжитель ремня безопасности водителя.
14. Вилочный кронштейн.

Проверка ремней безопасности

Проверка работы ремня безопасности

1. При достижении автомобилем определенной скорости, если ремень безопасности не пристегнут или пристегнут неправильно, на комбинации приборов должен загореться индикатор непристегнутого ремня безопасности. После того, как язычок ремня безопасности переднего сиденья вставлен в замок ремня безопасности, индикатор должен погаснуть (только для сидений с функцией напоминания о непристегнутом ремне).

2. Метод регулировки ремня безопасности правого заднего сиденья аналогичен методу регулировки ремня безопасности левого заднего сиденья.

3. После установки ремня безопасности убедитесь, что лямка ремня проходит поверх спинки сиденья.

4. При подключении разъема газогенератора, если контакт внутри газогенератора поврежден или деформирован, аккуратно упакуйте его и утилизируйте.

5. При быстром наклоне и фиксации спинки сиденья ремень безопасности может заблокироваться из-за его чувствительной функции, и лямка не будет вытягиваться. В этом случае медленно и с усилием потяните лямку вперед, по направлению движения автомобиля, затем ослабьте. Повторите 3–4 раза, и ремень разблокируется автоматически.

Проверка узла ремня безопасности

Существует проблема с диапазоном угла блокировки. Втягивающая катушка не должна блокироваться в пределах 15° от положения установки. Она может заблокироваться или разблокироваться, когда угол составляет от 15° до 27°. При этом она должна блокироваться под углом более 27°.

Снятие и установка ремня безопасности переднего сиденья

Вариант комплектации 1

Снятие

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

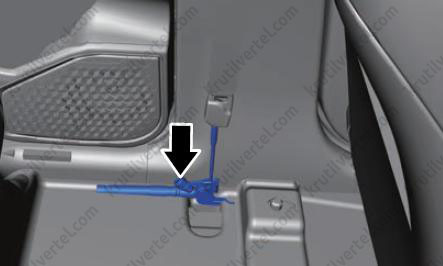

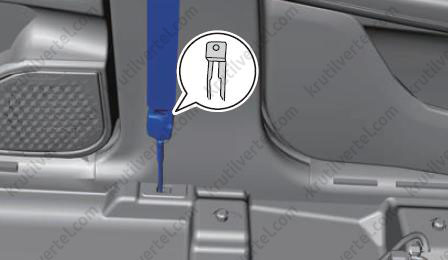

3. Используйте специальный инструмент для отсоединения малого замка и узла торцевой пластины преднатяжителя ремня безопасности левого переднего сиденья.

4. Снимите нижнюю панель облицовки средней левой стойки кузова.

5. Снимите верхнюю панель облицовки средней левой стойки кузова.

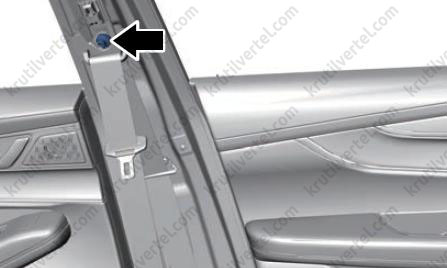

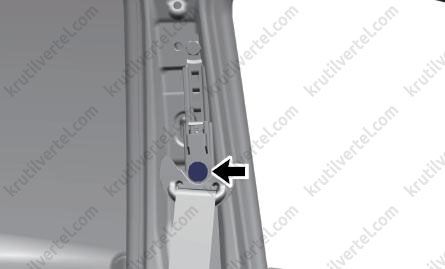

6. Отверните болт (стрелка) крепления в верхней части ремня безопасности переднего сиденья.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

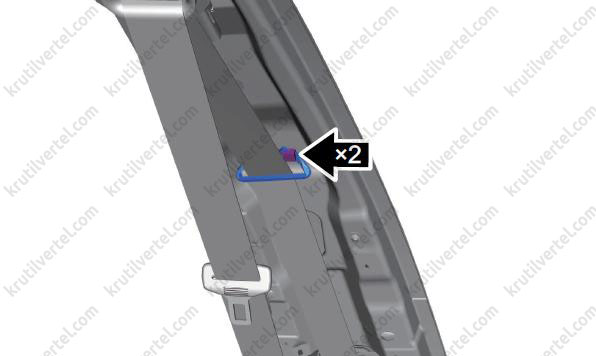

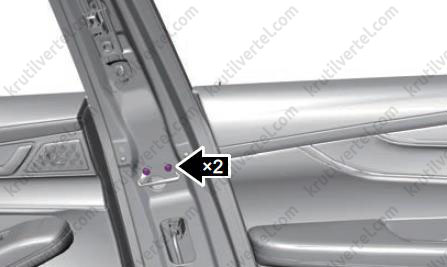

7. Отверните два винта крепления вилочного кронштейна ремня безопасности.

Примечание:
Момент затяжки: 2,5 ± 0,5 Н∙м.

8. Отверните болт (стрелка) крепления втягивающей катушки ремня безопасности переднего сиденья. Снимите втягивающую катушку ремня безопасности.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

9. Отсоедините разъем газогенератора узла торцевой пластины с преднатяжителем ремня безопасности левого переднего сиденья (если имеется). Затем отверните болты крепления, поставляемые вместе с этим узлом, и снимите сам узел торцевой пластины с преднатяжителем ремня безопасности левого переднего сиденья.

Установка

1. Установите узел ремня безопасности левого переднего сиденья в соответствующее положение. Вставьте разъем преднатяжителя ремня безопасности, идущий от внутренней проводки, в разъем газогенератора втягивающей катушки и нажмите фиксирующую кнопку. Убедитесь, что разъем подключен надежно и зафиксирован на месте (если имеется).

Внимание:
При подключении разъема газогенератора, если контакт внутри газогенератора поврежден или деформирован, аккуратно упакуйте его и утилизируйте

2. Установите Т-образный крючок втягивающей катушки в монтажный паз на кронштейне средней стойки, затем установите и затяните болт крепления втягивающей катушки ремня безопасности переднего сиденья. Момент затяжки: 50 ± 5 Н·м.

3. Затяните болт крепления в верхней части ремня безопасности переднего сиденья. Момент затяжки: 50 ± 5 Н·м.

4. Возьмите вилочный кронштейн, пропустите через него лямку ремня безопасности. Совместите монтажное отверстие вилочного кронштейна с отверстием в металле средней стойки (обратите внимание на направление установки: стрелка, нанесенная на кронштейн, должна быть направлена в сторону крыши). Затяните крестообразный винт с полукруглой головкой. Момент затяжки: 2,5 ± 0,5 Н·м.

5. Снимите верхнюю панель облицовки средней левой стойки кузова.

6. Затяните болт крепления на нижней торцевой пластине ремня безопасности левого переднего сиденья. Момент затяжки: 50 ± 5 Н·м.

7. Установите крышку ремня безопасности на торцевую пластину.

Вариант комплектации 2

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите нижнюю панель облицовки средней левой стойки кузова.

4. Снимите верхнюю панель облицовки средней левой стойки кузова.

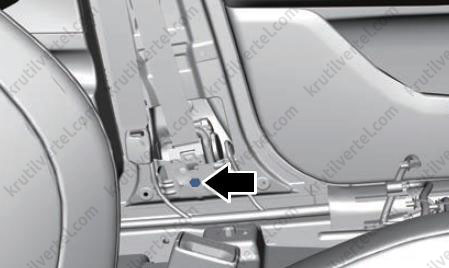

5. При помощи съемника элементов отделки салона, подденьте декоративную накладку и отверните болт (стрелка) крепления нижней части ремня безопасности переднего сиденья.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

6. Отверните болт (стрелка) крепления в верхней части ремня безопасности переднего сиденья.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

7. Отверните два винта крепления вилочного кронштейна ремня безопасности.

Примечание:
Момент затяжки: 2,5 ± 0,5 Н∙м.

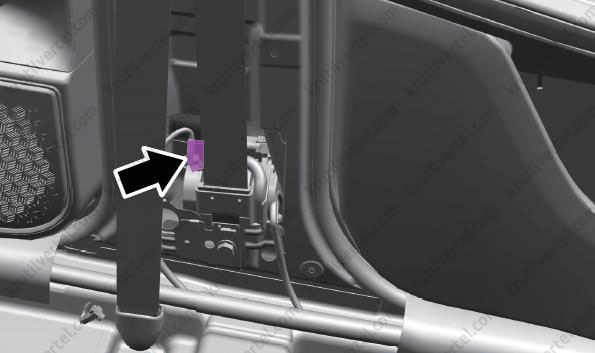

8. Отсоедините разъем (стрелка) втягивающей катушки ремня безопасности переднего сиденья.

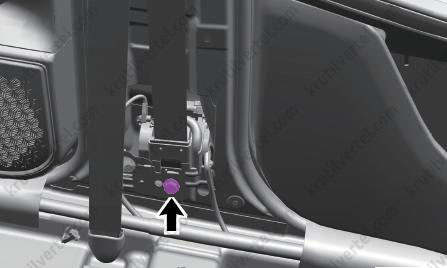

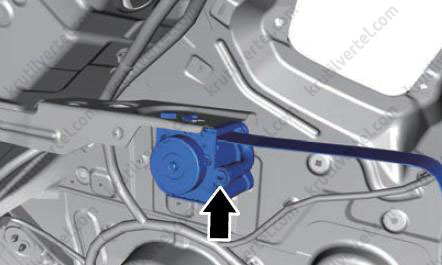

9. Отверните болт (стрелка) крепления втягивающей катушки ремня безопасности переднего сиденья

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

10. Установка осуществляется в обратной последовательности.

Снятие и установка ремня безопасности заднего сиденья

Снятие

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите подушку и спинку заднего сиденья.

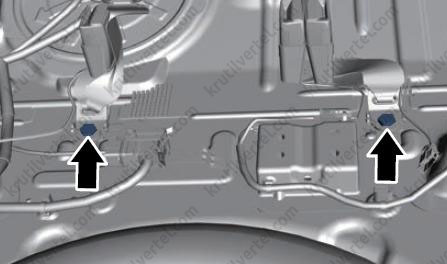

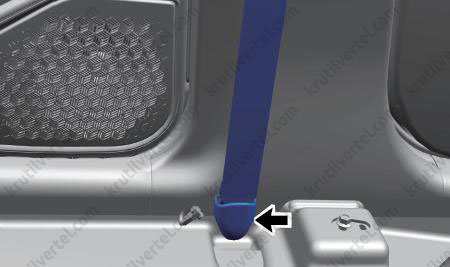

4. Отверните нижний болт (стрелка) крепления ремня безопасности заднего сиденья.

5. Снимите нижнюю облицовки задней стойки кузова.

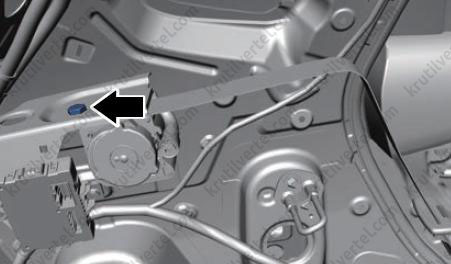

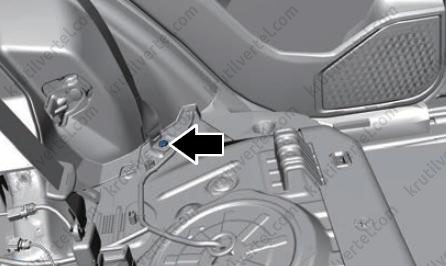

6. Отверните болт (стрелка) крепления втягивающей катушки и извлеките T-образный крючок втягивающей катушки из паза пластины крепления в задней стойке кузова.

7. Отсоедините разъем (стрелка) преднатяжителя ремня безопасности (высокий уровень комплектации).

8. Снимите ремень безопасности заднего сиденья.

Установка

1. Установите ремень безопасности заднего сиденья в правильном положении.

2. Вставьте разъем преднатяжителя ремня безопасности салонного жгута проводов в разъем газогенератора втягивающей катушки и нажмите кнопку блокировки. Убедитесь в том, что разъем правильно подсоединен и зафиксирован (угол соединения 45°).

3. Установите T-образный крючок втягивающей катушки в паз пластины крепления в задней стойке кузова; затем установите снятый болт во втягивающую катушку; наконец, затяните болт. Момент затяжки: 50 ± 5 Н∙м.

4. Установите нижнюю облицовку задней стойки кузова и проденьте скобу и лямку ремня безопасности через отверстие в облицовки задней стойки кузова.

5. Установите и затяните нижний болт крепления ремня безопасности заднего сиденья. Момент затяжки: 50 ± 5 Н·м.

Внимание:
- Лямка ремня между нижней опорной пластиной и втягивающей катушкой должна быть ровной, без повреждений и перекрутов.
- Если левое заднее сиденье оснащается ремнем безопасности с преднатяжителем и ограничителем нагрузки, то значение сопротивления составляет 2,15 ± 0,35 Ом. Измерять сопротивление с помощью мультиметра строго запрещено!
- Если лямки не удается вытянуть с обеих сторон заднего сиденья, необходимо предварительно оценить состояние ремня безопасности и выяснить, не блокируется ли он из-за повышенной чувствительности функции ограничения нагрузки. Способ проверки: медленно втяните лямку ремня внутрь на длину 10-15 мм, а затем медленно вытяните ее. Если ремень безопасности вытягивается свободно и других проблем нет, он считается исправным. Если лямку ремня не удается вытянуть, требуется дальнейшая проверка ремня безопасности.

6. Подсоедините «отрицательный» провод к аккумуляторной батарее.

Снятие и установка ремня безопасности центрального заднего сиденья

Снятие

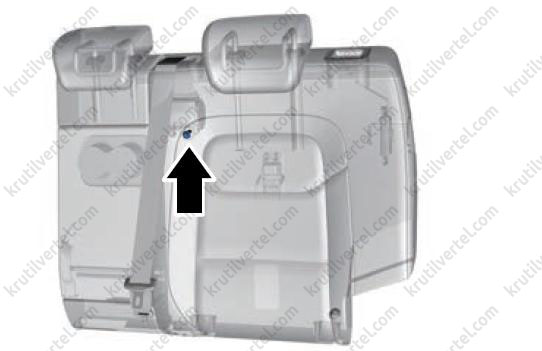

Проденьте лямку и скобу ремня безопасности центрального заднего сиденья через каркас сиденья и направляющую лямки, отверните гайки крепления и снимите узел втягивающей катушки ремня безопасности.

Установка

1. Сначала извлеките исправный ремень безопасности центрального заднего сиденья, установите крепежное отверстие втягивающей катушки на болт крепления на каркасе сиденья и совместите ограничительный крючок втягивающей катушки с ограничительным крючком каркаса сиденья. Затем установите и затяните болт крепления. Момент затяжки: 50 ± 5 Н∙м.

2. После выполнения вышеуказанных процедур пропустите лямку и скобу ремня безопасности центрального заднего сиденья через каркас сиденья и направляющую лямки (при вытягивании лямки убедитесь, что спинка сиденья находится в том же положении, что и при нормальной эксплуатации автомобиля, в противном случае лямку невозможно вытянуть; лямка от направляющей сиденья до втягивающей катушки должна быть гладкой, без перегибов и перекручиваний). Затем установите фиксатор лямки на лямку, отступив примерно более 20 мм (внутрь) от малого кнопочного крепления.

Снятие и установка механизма регулировки по высоте

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите верхнюю облицовку левой средней стойки кузова.

4. Снимите ремень безопасности переднего сиденья.

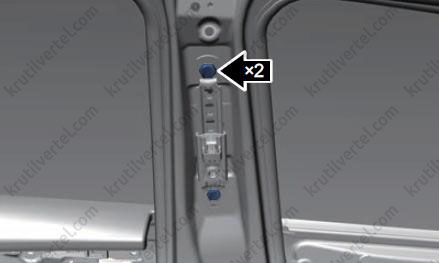

5. Отверните два болта крепления механизма регулировки по высоте.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

6. Снимите механизм регулировки по высоте.

7. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Возьмите исправный регулятор высоты крепления ремня безопасности, совместите болты крепления регулятора высоты с верхней и нижней гайками в точках крепления на средней стойке кузова соответственно, и предварительно затяните болты. Затем зацепите ограничительные крючки на регуляторе высоты и кузове; затяните болты крепления окончательным моментом.
• Для перемещения регулятора высоты ремня безопасности вверх или вниз необходимо каждый раз нажимать кнопку разблокировки. Не пытайтесь переместить регулятор высоты без нажатия кнопки, прилагая к нему чрезмерные усилия. После сборки установите регулятор высоты в самое верхнее положение.

Снятие и установка замка ремня безопасности переднего сиденья

1. Отсоедините разъем (стрелка) жгута проводов замка ремня безопасности.

2. Снимите зажим (стрелки) жгута проводов левого переднего сиденья в указанном месте.

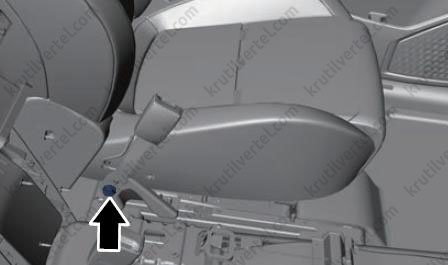

3. Отверните болт (стрелка) крепления замка ремня безопасности и снимите замок.

Примечание:
Момент затяжки: 50 ± 5 Н∙м.

4. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Проверьте контакты разъема замка ремня безопасности на наличие изгибов и повреждений.
• Убедитесь, что замок надежно фиксирует язычок (фиксатор) ремня безопасности.
• Установите исправный замок ремня безопасности переднего сиденья, совместите ограничительный крючок замка с ограничительным крючком каркаса сиденья, установите и затяните болт крепления, поставляемый вместе с замком. Момент затяжки: 50 ± 5 Н∙м.

Снятие и установка сдвоенного и одинарного замков ремня безопасности заднего сиденья

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите подушку заднего сиденья.

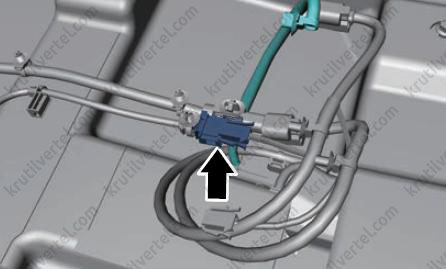

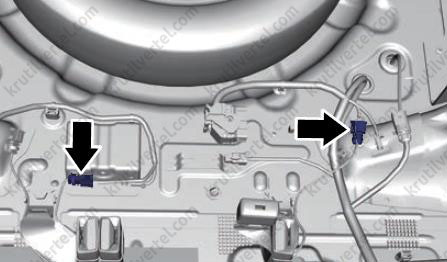

4. Отсоедините разъемы (стрелки) жгутов проводов сдвоенного и одинарного замков ремня безопасности.

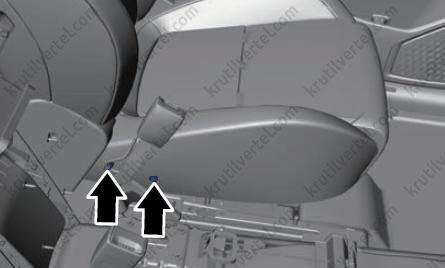

5. Отверните болты (стрелки) крепления замков ремня безопасности и снимите сдвоенный и одинарный замки ремня безопасности.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

6. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Проверьте контакты разъема замка ремня безопасности на наличие изгибов и повреждений.
• Убедитесь, что замок надежно фиксирует язычок (фиксатор) ремня безопасности.
• Во время установки обратите внимание на положение сдвоенного и одинарного замков ремня безопасности. Положение установки должно быть правильным.
• После завершения установки одинарного замка ремня безопасности убедитесь, что он зафиксирован с помощью ремня безопасности центрального заднего сиденья. Одинарный замок ремня безопасности находится снаружи отверстия подушки, а сдвоенный — внутри отверстия сиденья.

Разворот скобы ремня безопасности

Внимание:
При втягивании лямки ремня безопасности она будет соприкасаться с боковиной сиденья и проворачивается относительно язычка на 180°. При дальнейшем использовании вытягивание язычка (внутренний зазор больше толщина лямки ремня) может периодически приводить к развороту язычка. Верните его в исходное положение согласно инструкции (снимать ремень безопасности не обязательно). Если на лямках ремня нет никаких повреждений, замена не требуется.

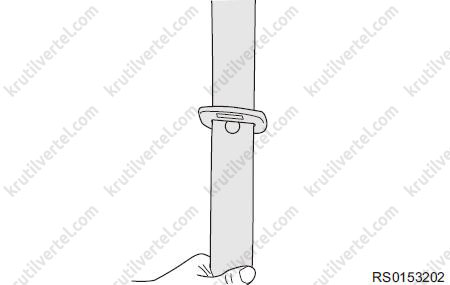

1. После разворота скоба выглядит так, как показано на иллюстрации.

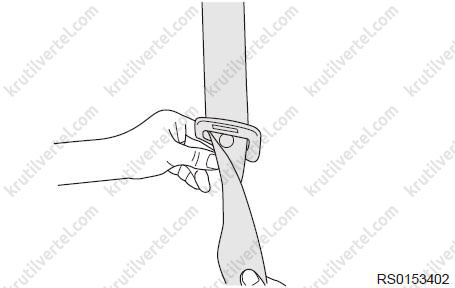

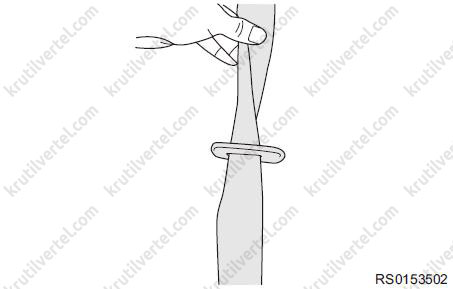

2. Сложите лямку ремня и потяните ее вниз (возможно любое направление сгиба), затем переверните лямку и протяните ее в скобу.

3. Разворот скобы завершен.
