Двери Exeed LX с 2019 года

7. Двери

Примечание:
В качестве примера показано на модели T1C.

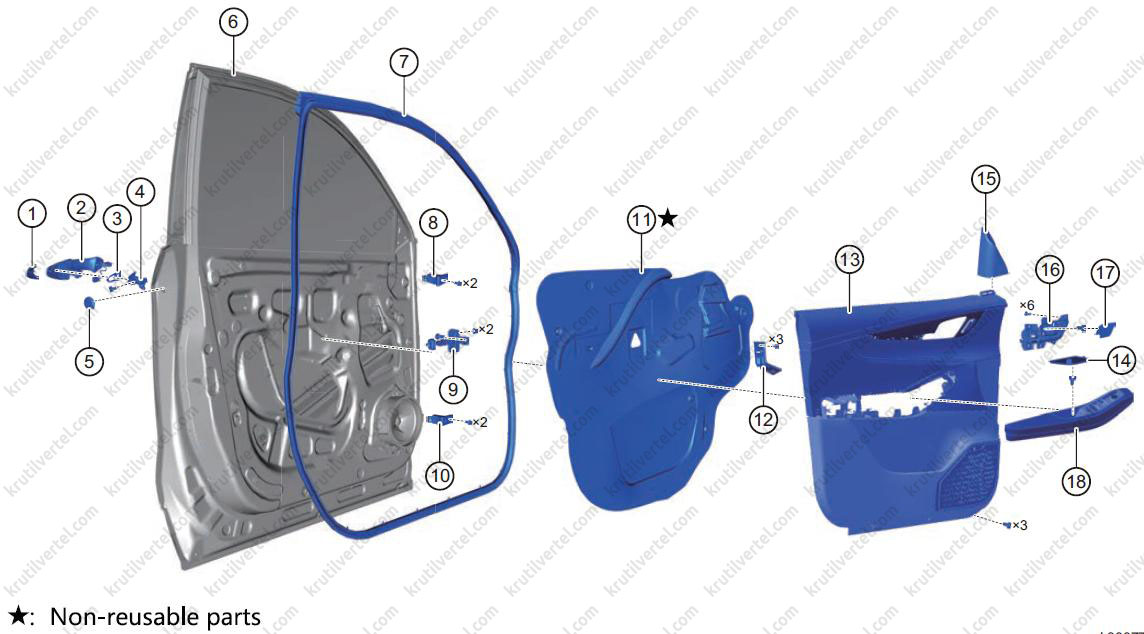

Составные элементы

*: Заменяйте деталь новой после каждого снятия*

1. Крышка замка передней двери.
2. Наружная ручка передней двери.
3. Задняя прокладка наружной ручки.
4. Замочный цилиндр передней двери.
5. Заглушка.
6. Передняя дверь в сборе.
7. Уплотнитель передней двери.
8. Верхняя петля передней двери.
9. Ограничитель хода двери.
10. Нижняя петля передней двери.
11. Защитная пленка передней двери.
12. Распорный кронштейн передней двери.
13. Обивка передней двери.
14. Резиновая подкладка рукоятки передней двери.
15. Внутренняя треугольная облицовка наружного зеркала заднего вида.
16. Внутренняя ручка передней двери.
17. Декоративная накладка передней двери.
18. Подлокотник передней двери.

*: Заменяйте деталь новой после каждого снятия*

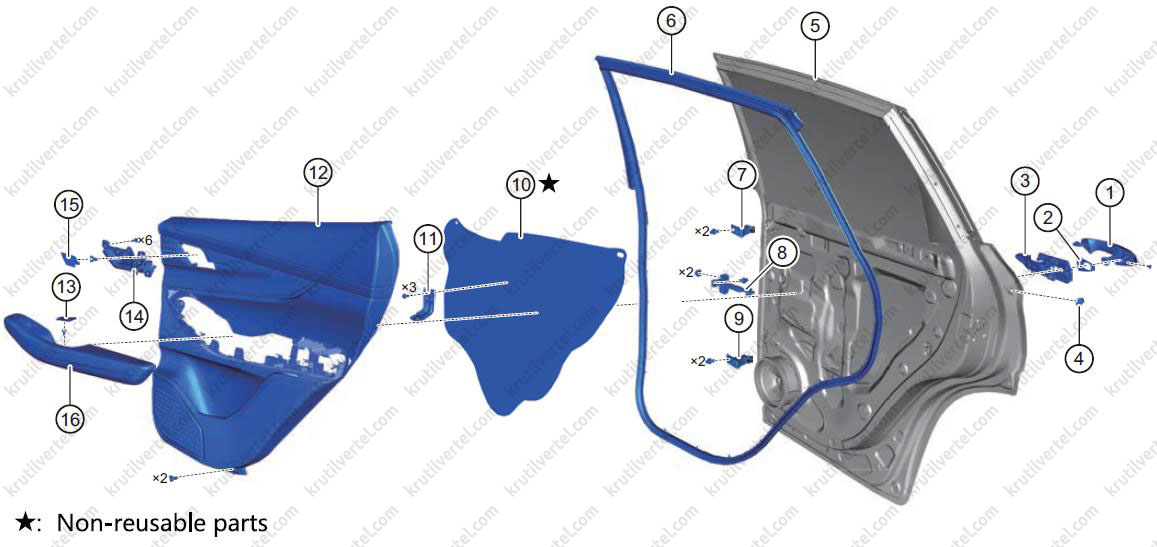

1. Наружная ручка задней двери.
2. Задняя прокладка наружной ручки.
3. Основание наружной ручки задней двери.
4. Заглушка.
5. Задняя дверь в сборе.
6. Уплотнитель задней двери.
7. Верхняя петля задней двери.
8. Ограничитель хода двери.
9. Нижняя петля задней двери.
10. Уплотнитель задней двери.
11. Распорный кронштейн задней двери.
12. Обивка задней двери.
13. Резиновая подкладка рукоятки задней двери.
14. Внутренняя ручка задней двери.
15. Декоративная накладка задней двери.
16. Подлокотник задней двери.

Регулировка

Передняя дверь

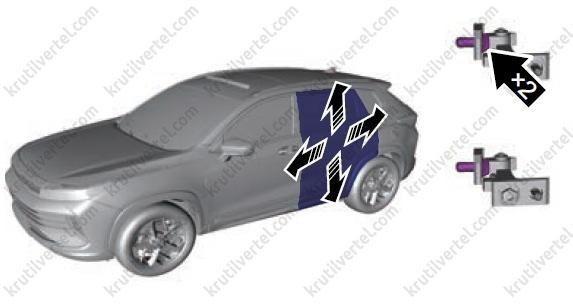

Регулировка положения двери

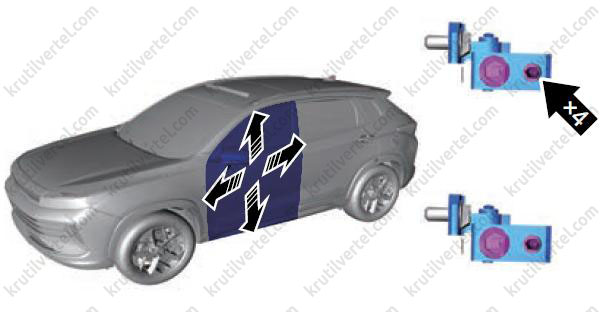

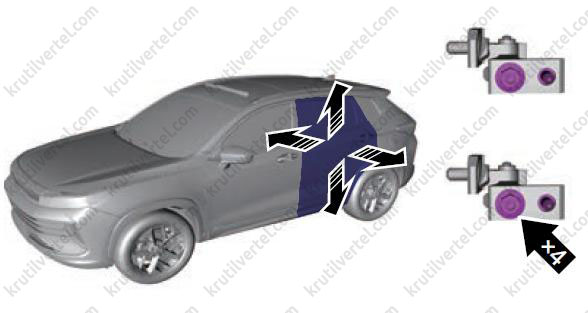

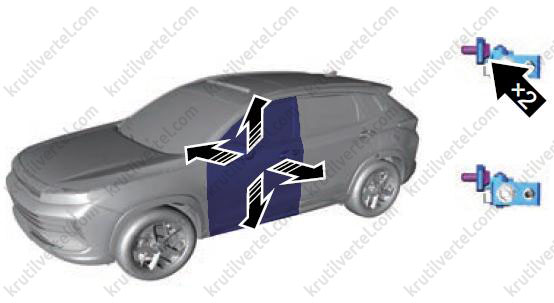

1. Ослабьте четыре болта крепления петель двери к кузову и отрегулируйте ее положение в направлениях, указанных на рисунке стрелками.

2. После регулировки затяните болты крепления петель передней двери заданным моментом. Момент затяжки: 32 ± 3 Н∙м.

3. Ослабьте затяжку двух болтов крепления петель передней двери к этой двери и отрегулируйте ее положение в направлениях, указанных на рисунке стрелками.

4. После регулировки затяните болты крепления петель передней двери заданным моментом. Момент затяжки: 32 ± 3 Н∙м.

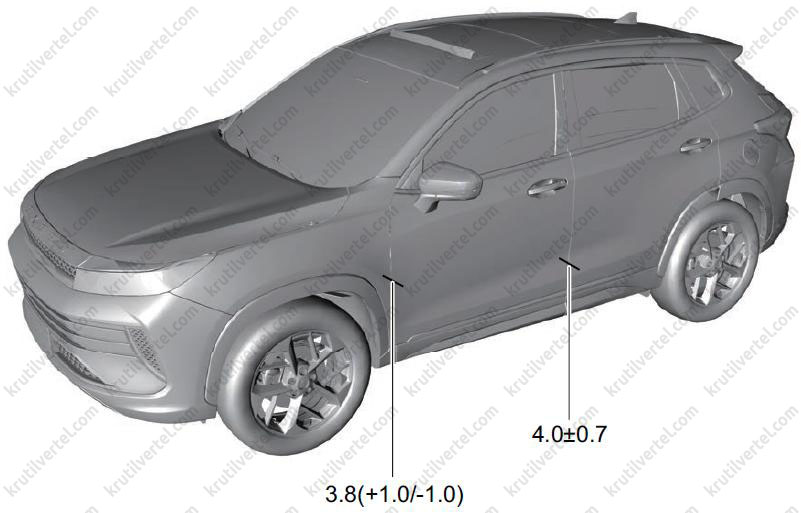

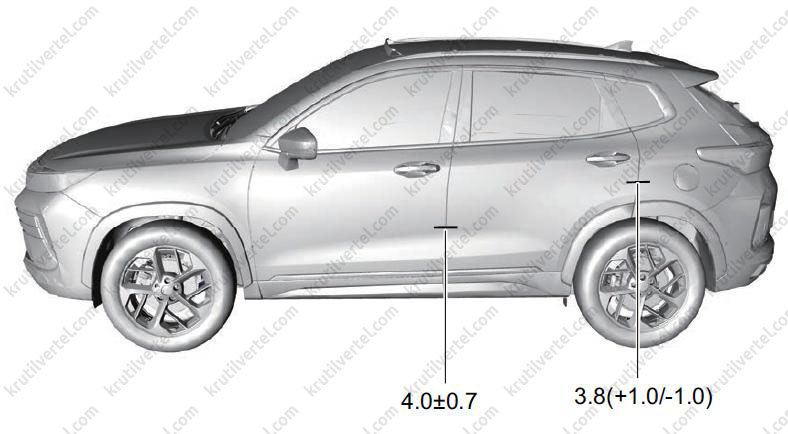

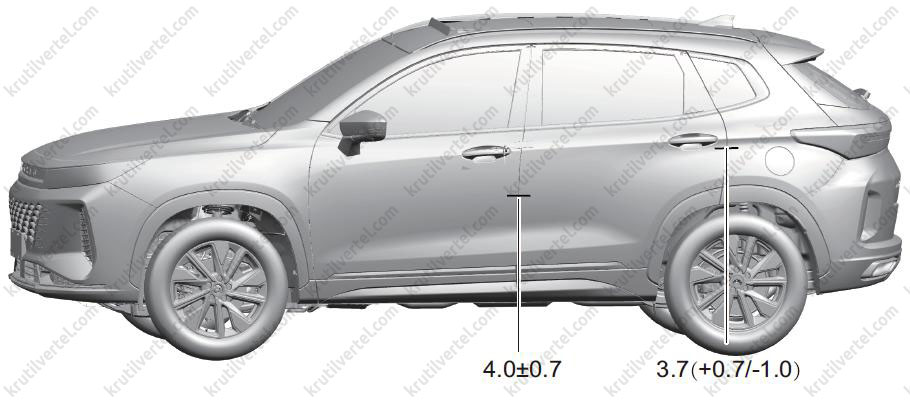

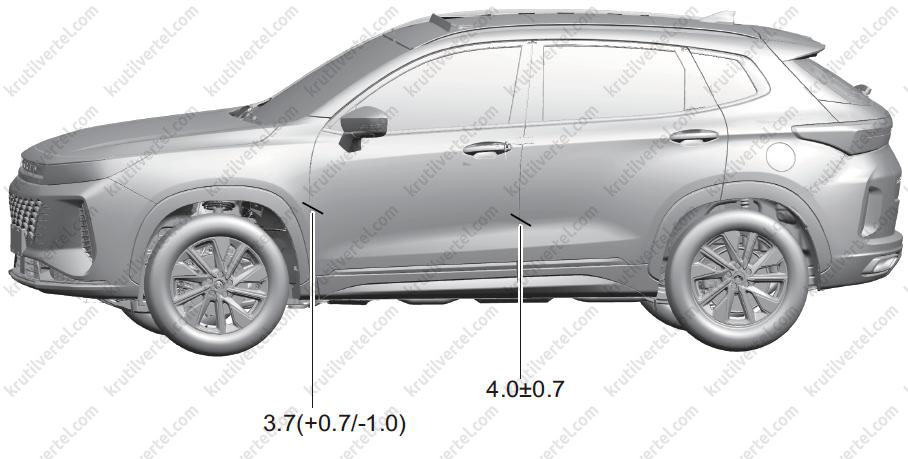

5. Номинальные размеры зазоров и несовпадения по высоте для передней двери указаны для каждого сопряжения на рисунке.

Модель T1C

Модель T1CFL

6. После регулировки убедитесь в том, что несовпадение по высоте между передней и задней дверьми соответствуют норме (см. рисунок выше).

7. После завершения регулировки убедитесь в том, что все зазоры и несовпадения по высоте соответствуют норме (см. рисунок выше).

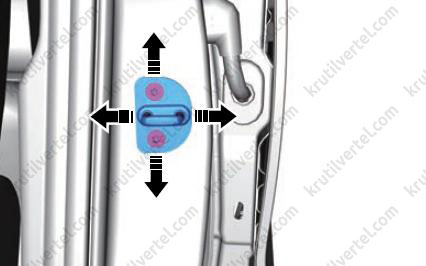

Регулировка положение фиксатора замка на стойке

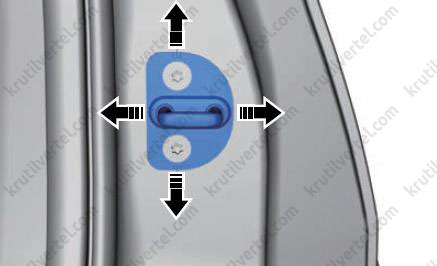

1. Немного ослабьте винты крепления фиксатора замка передней двери и при помощи молотка с пластмассовым бойком перемещайте его в направлении, указанном на рисунке.

2. После завершения регулировки затяните винты крепления фиксатора замка передней двери заданным моментом. Момент затяжки: 23 ± 2,0 Н∙м.

Задняя дверь

Регулировка положения двери

1. Ослабьте два болта крепления петель двери к этой двери и отрегулируйте ее положение в направлениях, указанных на рисунке стрелками.

2. После регулировки затяните болты крепления петель задней двери заданным моментом. Момент затяжки: 32 ± 3 Н∙м.

3. Ослабьте затяжку четырех болтов крепления петель задней двери к кузову и отрегулируйте ее положение в направлениях, указанных на рисунке стрелками.

4. После регулировки затяните болты крепления петель задней двери заданным моментом. Момент затяжки: 32 ± 3 Н∙м.

5. Номинальные размеры зазоров и несовпадения по высоте для задней двери указаны для каждого сопряжения на рисунке.

Модель T1C

Модель T1CFL

6. После регулировки убедитесь в том, что несовпадение по высоте между задней и передней дверьми соответствуют норме (см. рисунок выше).

7. После завершения регулировки убедитесь в том, что все зазоры и несовпадения по высоте между задней дверью и наружной панелью кузова соответствуют норме (см. рисунок выше).

Регулировка положение фиксатора замка на стойке

1. Немного ослабьте винты крепления фиксатора замка задней двери и при помощи молотка с пластмассовым бойком перемещайте его в направлении, указанном на рисунке.

2. После завершения регулировки затяните винты крепления фиксатора замка задней двери заданным моментом. Момент затяжки: 23 ± 2,0 Н∙м.

Снятие и установка

Примечание:
- Порядок действий для правой и левой сторон одинаков. Описанный ниже порядок действий относится к левой стороне.
- Если не указано иное, моменты затяжки всех винтов крепления дверей составляет 1,5 ± 0,5 Н∙м.

Обивка передней двери

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

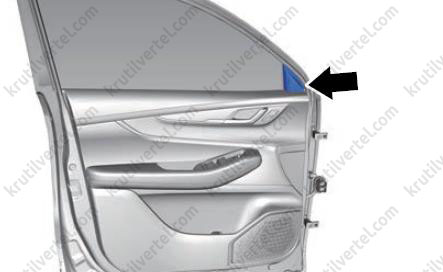

3. При помощи съемника для элементов отделки салона подденьте защелку треугольной облицовки наружного зеркала заднего вида. Затем снимите внутреннюю треугольную облицовку наружного зеркала заднего вида (стрелка).

4. При помощи съемника элементов отделки салона осторожно снимите декоративную накладку передней левой двери (стрелка).

5. Отверните винт (стрелка) крепления на задней стороне декоративной накладки передней левой двери.

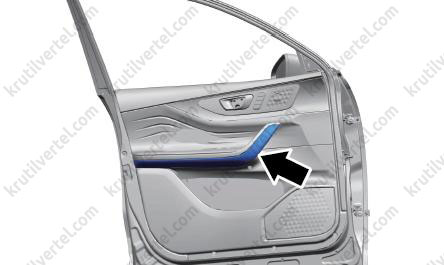

6. Снимите резиновую подкладку рукоятки передней левой двери (стрелка).

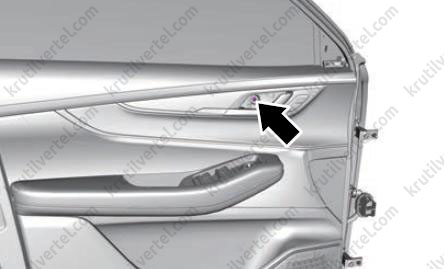

7. Отверните винт (стрелка) крепления на задней стороне резиновой подкладки рукоятки передней левой двери.

Модель T1CFL:

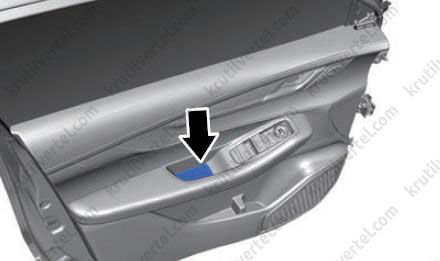

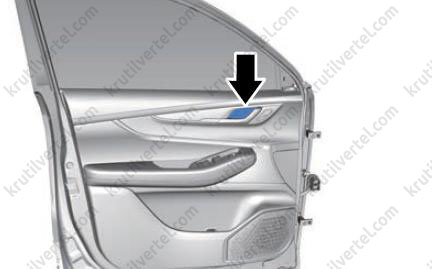

8. Отверните винт (стрелка) крепления на центральной части рукоятки передней левой двери.

9. Снимите защитную крышку (стрелка) рукоятки передней левой двери.

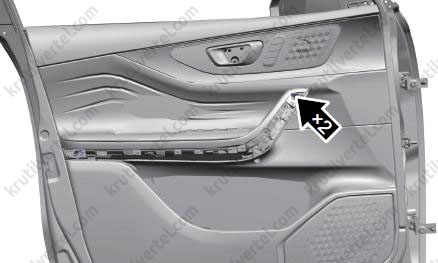

10. Отверните два винта крепления на задней стороне защитной крышки рукоятки передней левой двери.

Продолжение описания общих работ:

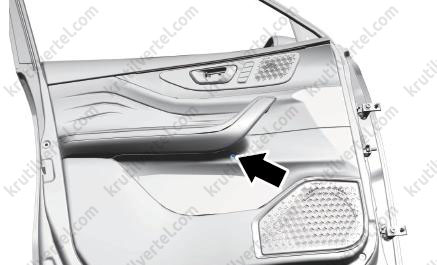

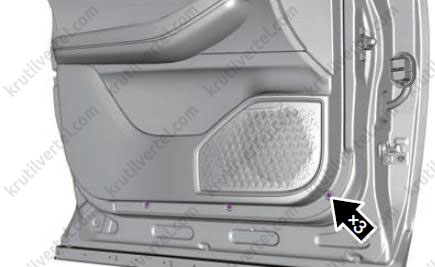

11. Отверните три винта крепления нижней части обивки передней левой двери.

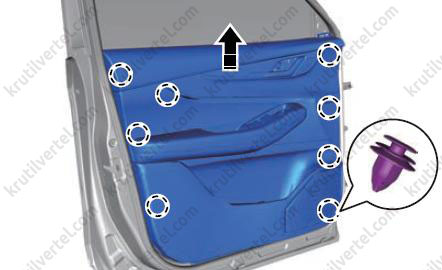

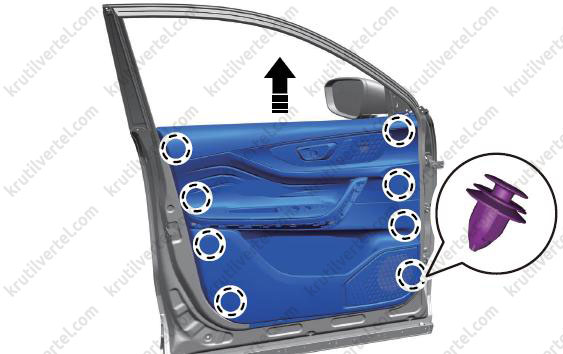

12. При помощи съемника для элементов отделки салона подденьте фиксаторы обивки передней левой двери и высвободите ее, двигая в направлении стрелки, показанной на рисунке.

Модель T1C

Модель T1CFL

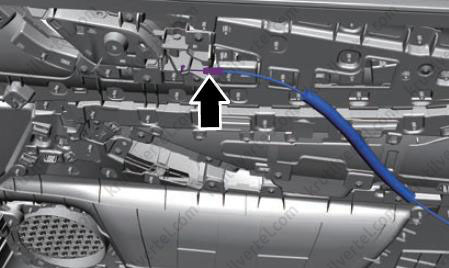

13. Отсоедините трос от внутренней ручки передней левой двери (стрелка).

14. Модель T1C: отсоедините разъем (стрелка) жгута проводов центрального замка.

15. Модель T1CFL: отсоедините разъем жгута проводов высокочастотного динамика (твитера) и переключателя памяти положения сиденья.

16. Отсоедините разъем (стрелка) декоративной подсветки передней левой двери.

17. Отсоедините разъем жгута проводов переключателя стеклоподъемника передней двери и разъем жгута проводов переключателя наружных зеркал заднего вида.

18. Снимите обивку передней левой двери.

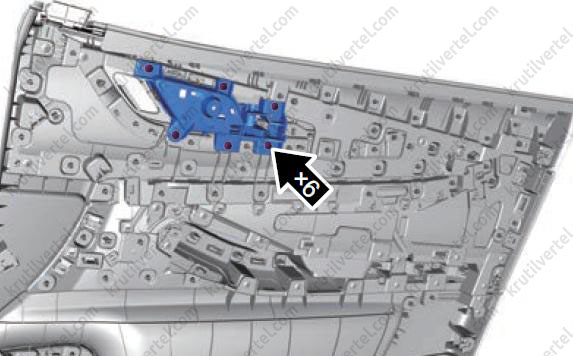

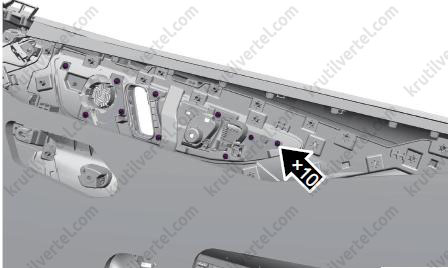

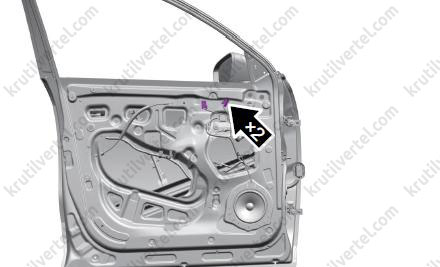

19. Отверните шесть/десять винтов крепления внутренней ручки двери.

Модель T1C

Модель T1CFL

20. Снимите внутреннюю ручку передней двери.

21. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При необходимости замените поврежденные фиксаторы и установите обивку передней двери на место.
• При установке обивки передней двери надежно подсоедините все разъемы.
• После установки обивки передней двери убедитесь в исправной работе всех функций.

Передняя дверь в сборе

Внимание:
При снятии/установке передней двери необходим помощник, поддерживающий ее для предотвращения падения и причинения травм.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите обивку передней левой двери.

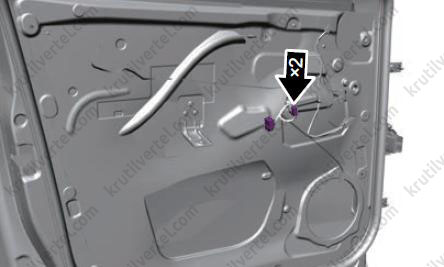

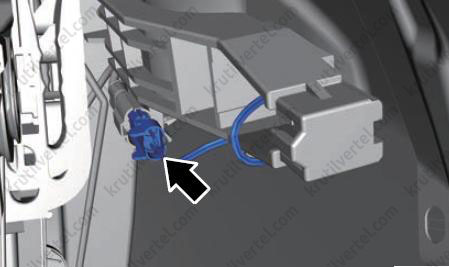

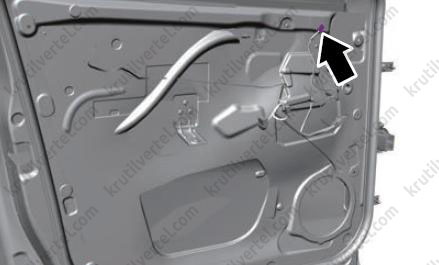

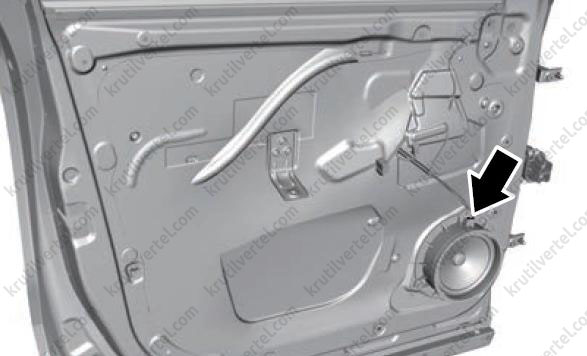

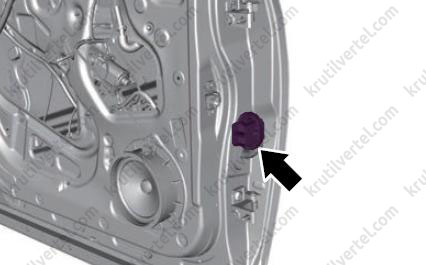

4. Отсоедините разъем (стрелка) широкополосного динамика.

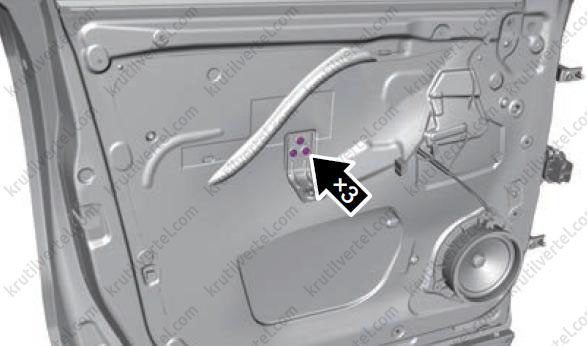

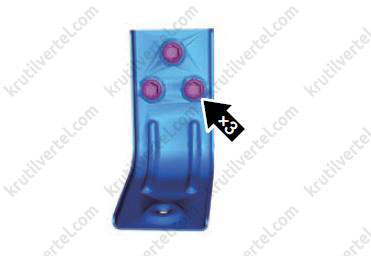

5. Отверните три болта крепления и снимите распорный кронштейн передней левой двери.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

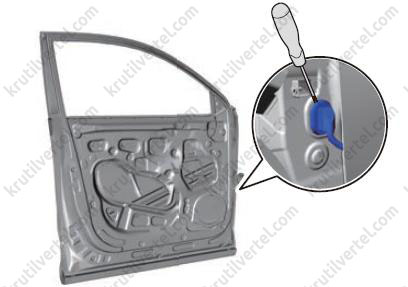

6. Как показано на рисунке, снимите защитную пленку с передней левой двери, аккуратно отделив ее по краям и перемещая от одного угла, и пропустите кабель и жгут проводов через отверстие в защитной пленке.

Внимание:
При ремонте снятую защитную пленку необходимо заменить (не использовать повторно).

7. Снимите широкополосный динамик передней левой двери.

8. Снимите наружное зеркало заднего вида.

9. Снимите уплотнитель стекла передней левой двери.

10. Снимите стекло передней левой двери.

11. Снимите направляющую стекла передней левой двери.

12. Снимите модуль стеклоподъемника передней левой двери.

13. Снимите замок передней левой двери.

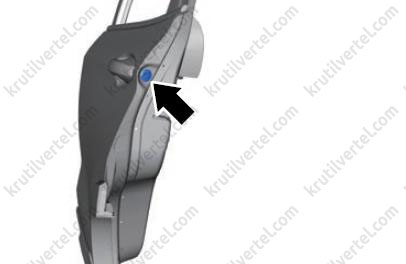

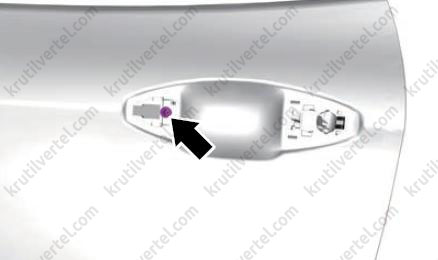

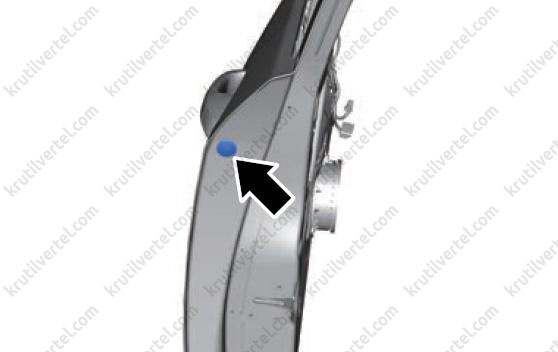

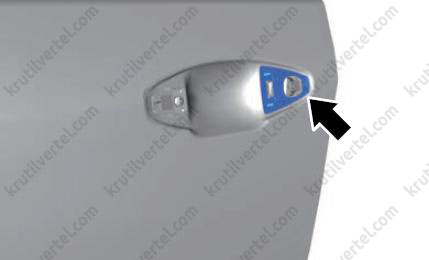

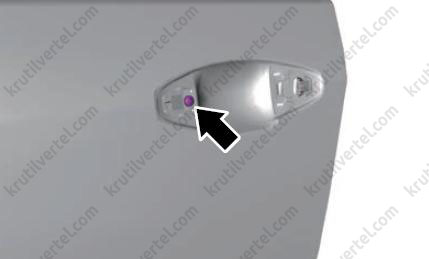

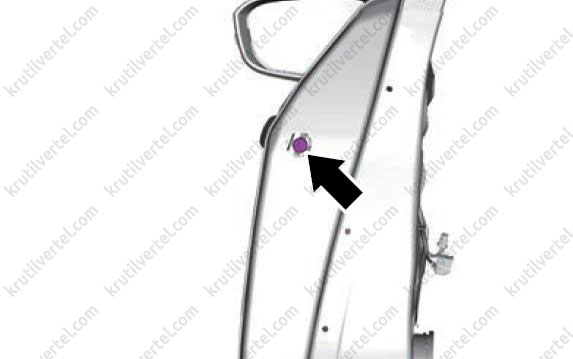

14. Снимите заглушку (стрелка) винта крепления наружной ручки передней левой двери.

15. Отверните винт (стрелка) крепления наружной ручки передней левой двери.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

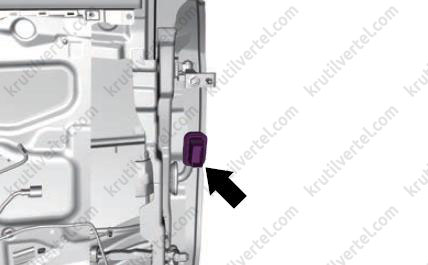

16. Отсоедините разъем (стрелка) датчика ручки передней двери.

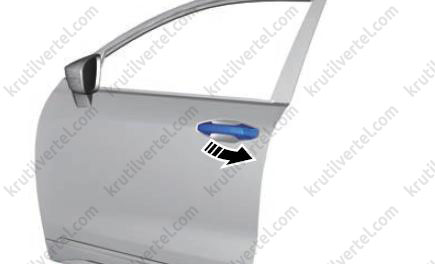

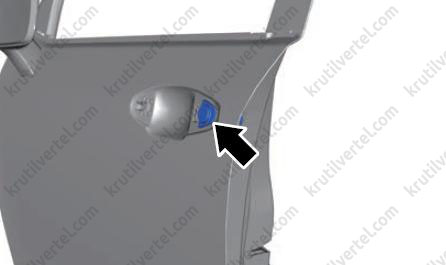

17. Переместите и потяните наружную ручку передней двери в направлении, указанном на рисунке стрелкой, и снимите ее.

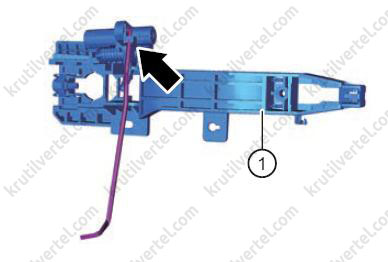

18. Отсоедините тягу (стрелка) замочного цилиндра передней левой двери.

19. Отсоедините тягу (стрелка) наружной ручки.

20. Снимите замочный цилиндр (стрелка).

21. Снимите заднюю прокладку наружной ручки (стрелка) передней левой двери.

22. Отверните винт (стрелка) крепления и затем снимите основание наружной ручки передней левой двери.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

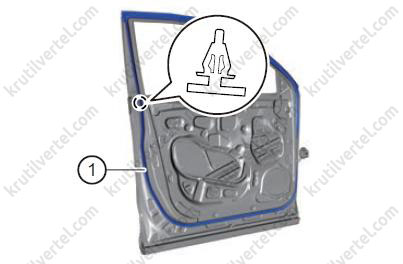

23. Ослабьте фиксаторы крепления уплотнителя передней левой двери и снимите уплотнитель (1).

24. При помощи отвертки, обмотанной защитной лентой, подденьте чехол жгута проводов передней левой двери.

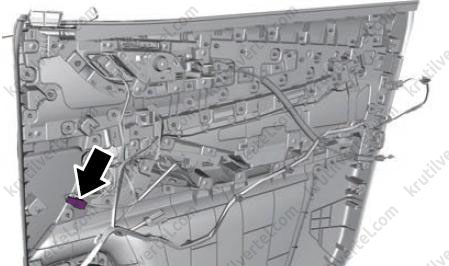

25. Отсоедините разъем (стрелка) жгута проводов передней левой двери.

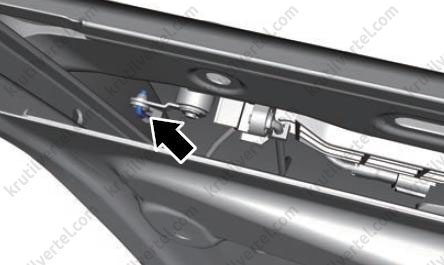

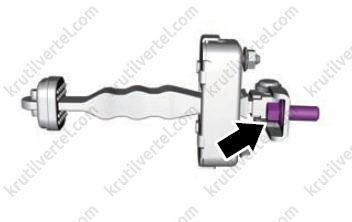

26. Отверните болт (стрелка) крепления ограничителя хода передней левой двери.

Примечание:
Момент затяжки: 32 ± 2,5 Н∙м.

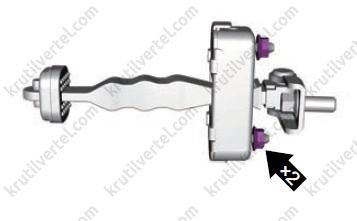

27. Отверните две гайки крепления ограничителя хода передней левой двери.

Примечание:
Момент затяжки: 9 ± 1 Н∙м.

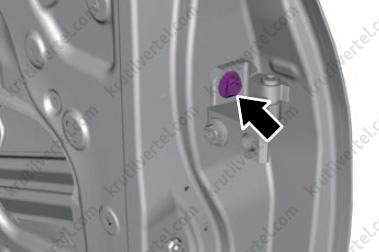

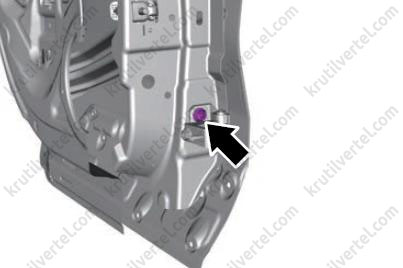

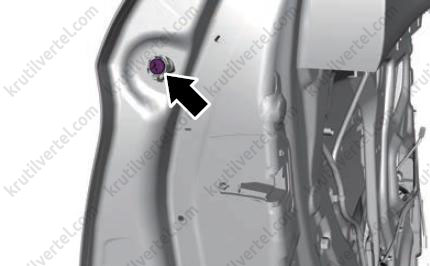

28. Отверните болт (стрелка) крепления верхней петли двери к самой двери.

Примечание:
Момент затяжки: 24 ± 2 Н∙м.

29. Отверните болт (стрелка) крепления нижней петли двери к самой двери.

Примечание:
Момент затяжки: 24 ± 2 Н∙м.

30. Снимите переднюю левую дверь в сборе.

31. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Замените поврежденные фиксаторы и установите на место обивку двери.

Особенности установки защитной пленки двери:

• Перед установкой защитной пленки протрите металлическую поверхность двери салфеткой, смоченной спиртом (или чистой салфеткой из микрофибры), чтобы обеспечить чистоту и отсутствие загрязнений на внутренней панели двери.
• Строго запрещается использовать жидкие продукты и/или средства, содержащие поверхностно-активные вещества (например, моющие средства) при установке дверного разъема.
• Следите за тем, чтобы защитная пленка не была загрязнена (влагой, маслом, пылью и т. д.).
• Обеспечьте достаточное давление при прикатывании на месте приклеивания / окрашенном стыке: 10 Н/см² ≤ давление прикатки ≤ 30 Н/см² с использованием прижимного ролика.
• Температура окружающей среды при установке должна быть в пределах 18 - 40 °C.
• Наклейте защитную пленку в указанном положении между левой и правой сторонами без перекосов и не закрывайте монтажные отверстия для установки других компонентов.
• ЗАПРЕЩАЕТСЯ сдвигать защитную пленку при наклеивании. Она устанавливается в исходное положение на чистую поверхность металла.
• Правильно наклеенная защитная пленка не должна иметь никаких дефектов в виде морщин, пузырей или загибов.
• Правильно наклеенная защитная пленка должна плотно прилегать к поверхности. Наклеивание защитной пленки должно производиться за один раз. Следует избегать повторного наклеивания.

Обивка задней двери

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

Модель T1CFL:

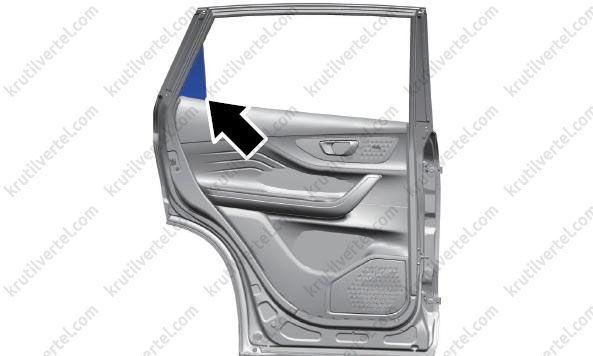

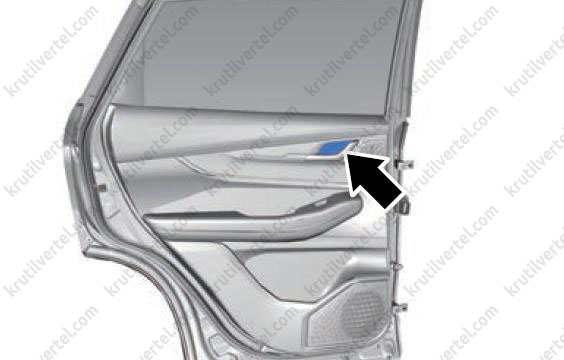

3. Снимите внутреннюю треугольную накладку задней левой двери (стрелка).

Продолжение описания общих работ:

4. При помощи съемника элементов отделки салона осторожно снимите декоративную накладку задней левой двери (стрелка).

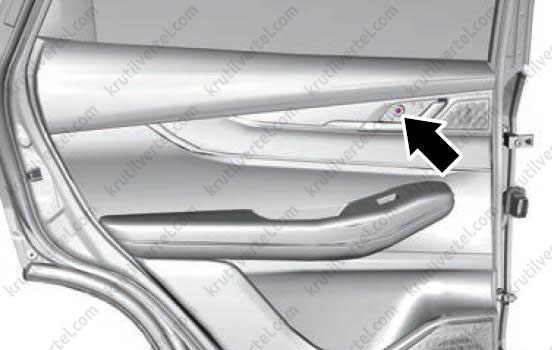

5. Отверните винт (стрелка) крепления на задней стороне декоративной накладки задней левой двери.

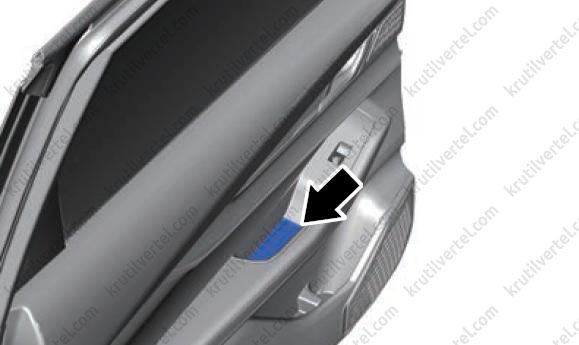

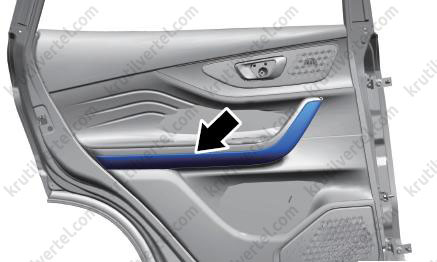

6. Снимите резиновую подкладку рукоятки задней левой двери (стрелка).

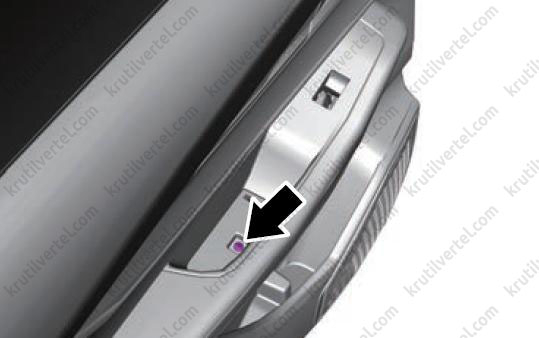

7. Отверните винт (стрелка) крепления на задней стороне резиновой подкладки рукоятки задней левой двери.

Модель T1CFL:

8. Снимите защитную крышку (стрелка) рукоятки задней левой двери.

9. Отверните два винта крепления на задней стороне защитной крышки рукоятки задней левой двери.

Продолжение описания общих работ:

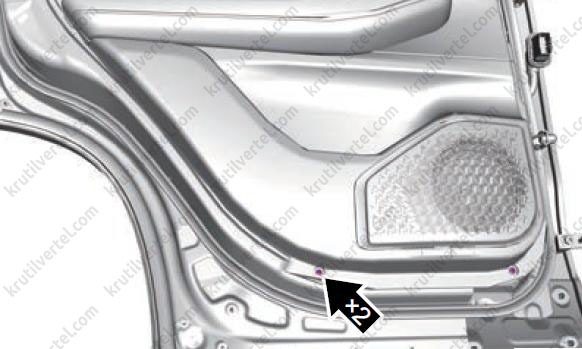

10. Отверните два винта крепления нижней части обивки задней левой двери.

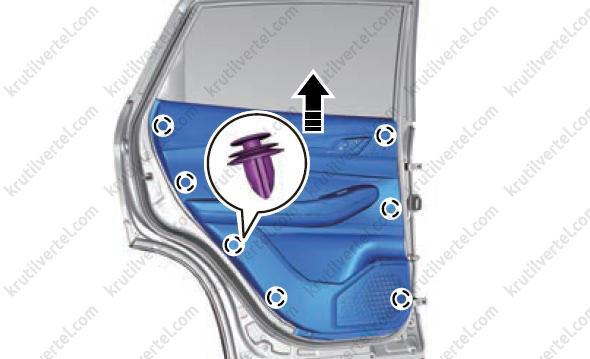

11. При помощи съемника для элементов отделки салона подденьте фиксаторы обивки задней левой двери и высвободите ее, двигая в направлении стрелки, показанной на рисунке.

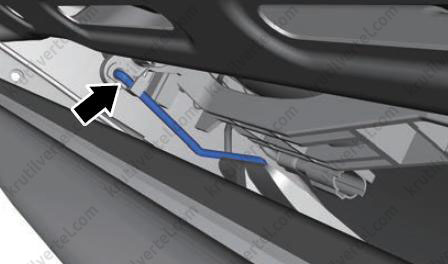

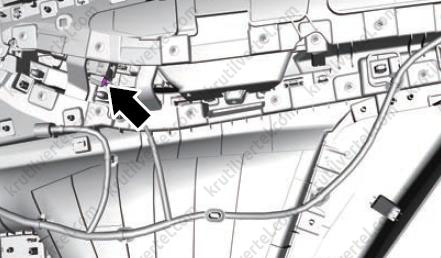

12. Отсоедините трос от внутренней ручки задней левой двери (стрелка).

13. Отсоедините разъем (стрелка) высокочастотного динамика (твитера).

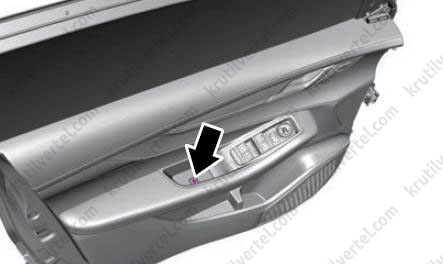

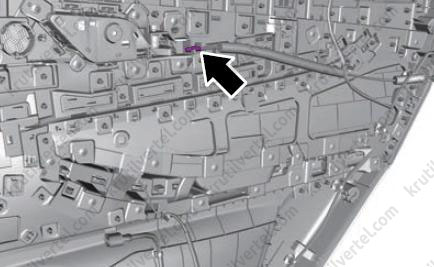

14. Отсоедините разъем (стрелка) жгута проводов переключателя стеклоподъемника задней левой двери.

15. Снимите обивку задней левой двери.

16. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При необходимости замените поврежденные фиксаторы и установите обивку задней двери на место.
• При установке обивки задней двери надежно подсоедините все разъемы.
• После установки обивки задней двери убедитесь в исправной работе всех функций.

Задняя дверь в сборе

Внимание:
При снятии/установке задней двери необходим помощник, поддерживающий ее для предотвращения падения и причинения травм.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите обивку задней левой двери.

4. Отверните три болта крепления и снимите распорный кронштейн задней левой двери.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

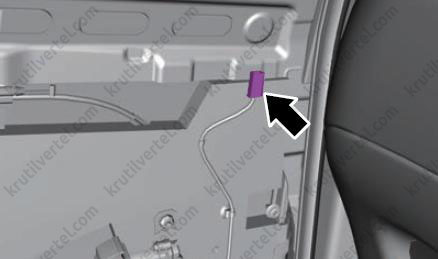

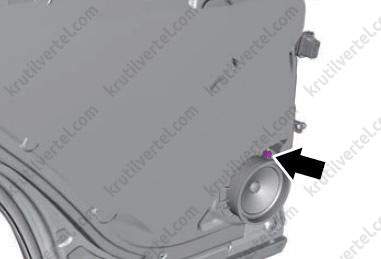

5. Отсоедините разъем (стрелка) широкополосного динамика.

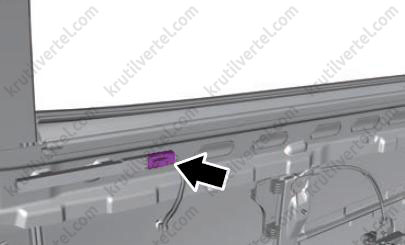

6. Отсоедините разъем (стрелка) высокочастотной антенны.

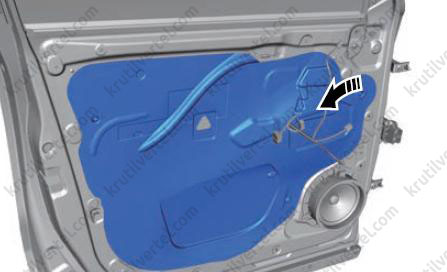

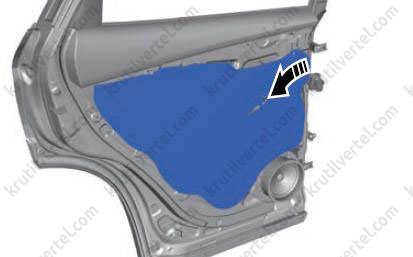

7. Как показано на рисунке, снимите защитную пленку с задней левой двери, аккуратно отделив ее по краям и перемещая от одного угла, и пропустите кабель и жгут проводов через отверстие в защитной пленке.

Внимание:
При ремонте снятую защитную пленку необходимо заменить (не использовать повторно).

8. Снимите широкополосный динамик задней левой двери.

9. Снимите уплотнитель стекла задней левой двери.

10. Снимите верхнюю направляющую стекла задней левой двери.

11. Снимите стекло задней левой двери.

12. Снимите направляющую стекла задней левой двери.

13. Снимите модуль стеклоподъемника задней левой двери.

14. Снимите замок задней левой двери.

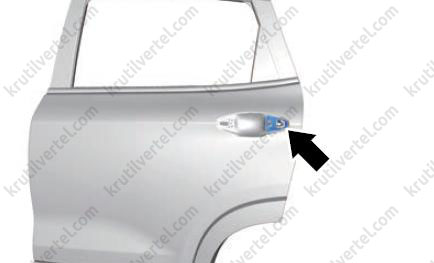

15. Снимите заглушку (стрелка) винта крепления наружной ручки задней левой двери.

16. Отверните винт (стрелка) крепления наружной ручки задней левой двери.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

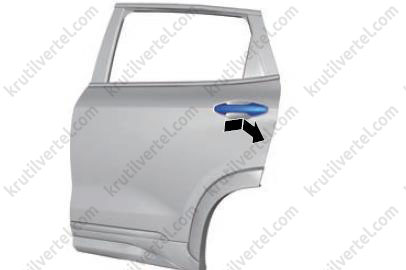

17. Переместите и потяните наружную ручку задней двери в направлении, указанном на рисунке стрелкой, и снимите ее.

18. Отверните винт (стрелка) крепления основания наружной ручки задней левой двери.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

19. Отсоедините тягу (стрелка) наружной ручки и затем снимите основание наружной ручки задней левой двери.

20. Снимите заднюю прокладку наружной ручки (стрелка) задней левой двери.

21. Ослабьте фиксаторы крепления уплотнителя задней левой двери и снимите уплотнитель (1).

22. При помощи отвертки, обмотанной защитной лентой, подденьте чехол жгута проводов задней левой двери. Отсоедините разъем (стрелка) жгута проводов задней левой двери.

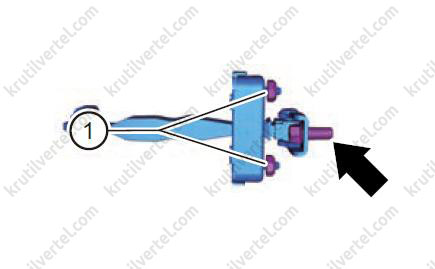

23. Отверните две гайки (1) крепления ограничителя хода задней левой двери. Отверните болт (стрелка) крепления ограничителя хода задней левой двери.

Примечание:
Момент затяжки: 32 ± 2,5 Н∙м (болт) и 9 ± 1 Н∙м (гайки).

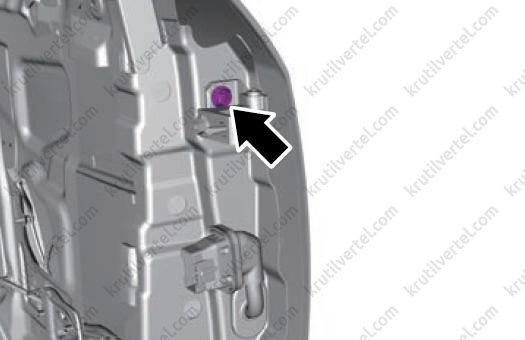

24. Отверните болт (стрелка) крепления верхней петли двери к самой двери.

Примечание:
Момент затяжки: 24 ± 2 Н∙м.

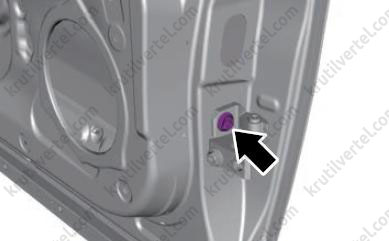

25. Отверните болт (стрелка) крепления нижней петли двери к самой двери.

Примечание:
Момент затяжки: 24 ± 2 Н∙м.

26. Снимите заднюю левую дверь в сборе.

27. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Замените поврежденные фиксаторы и установите на место обивку двери.

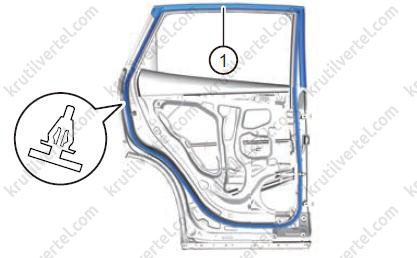

Особенности установки защитной пленки двери:

• Выполняется аналогично, как и на передней двери (см. выше).
