Сиденья Exeed LX с 2019 года

4. Сиденья

Примечание:
- На всем комплекте обивки сидений не должно быть заметных складок или повреждений, вызванных установкой.
- Во время сборки не требуется снимать пластиковую защитную пленку, установленную на сиденье, так как она служит для его защиты.
- Методы установки водительского и переднего пассажирского сидений одинаковы, различий в процессе установки между всеми комплектными сиденьями нет. Следует учитывать, что способы прокладки жгута проводов различаются в зависимости от комплектации.
- В качестве примера операции ниже показаны на модели T1C.

Составные элементы и описание

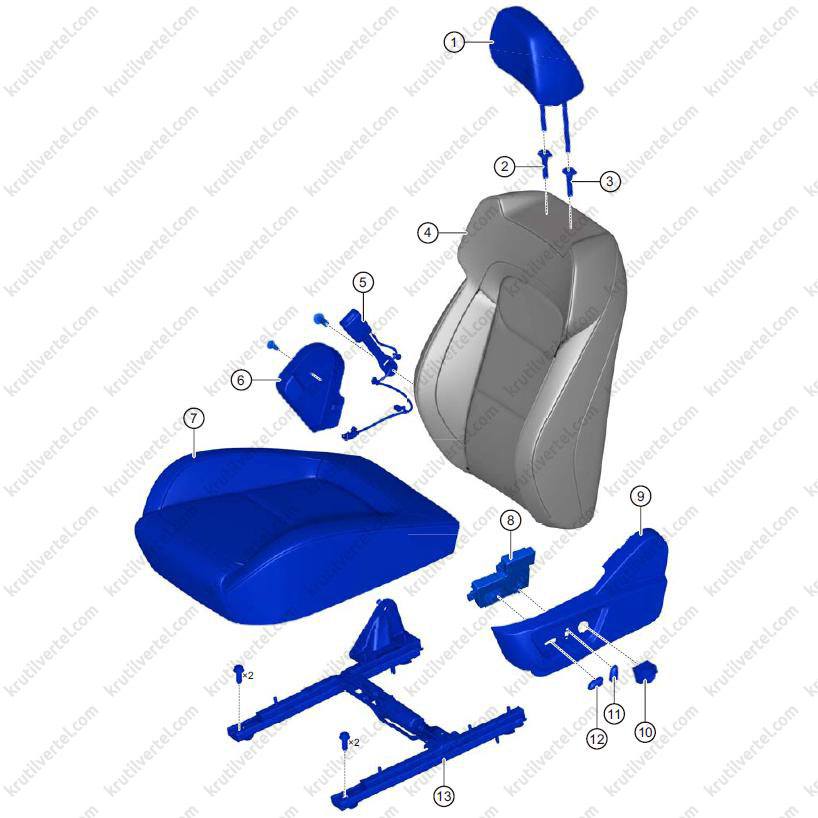

Переднее сиденье (сиденье водителя)

1. Подголовник сиденья водителя.
2. Правая направляющая подголовника сиденья водителя (с кнопкой).
3. Левая направляющая подголовника сиденья водителя (с кнопкой).
4. Спинка сиденья водителя.
5. Замок ремня безопасности сиденья водителя.
6. Внутренняя облицовка сиденья водителя.
7. Подушка сиденья водителя.
8. Блок переключателей сиденья водителя.
9. Наружная облицовка сиденья водителя с элекрорегулировками.
10. Переключатель регулировки поясничной опоры сиденья водителя.
11. Переключатель регулировки наклона спинки сиденья водителя.
12. Переключатель продольной регулировки сиденья водителя.
13. Направляющая в сборе сиденья водителя.

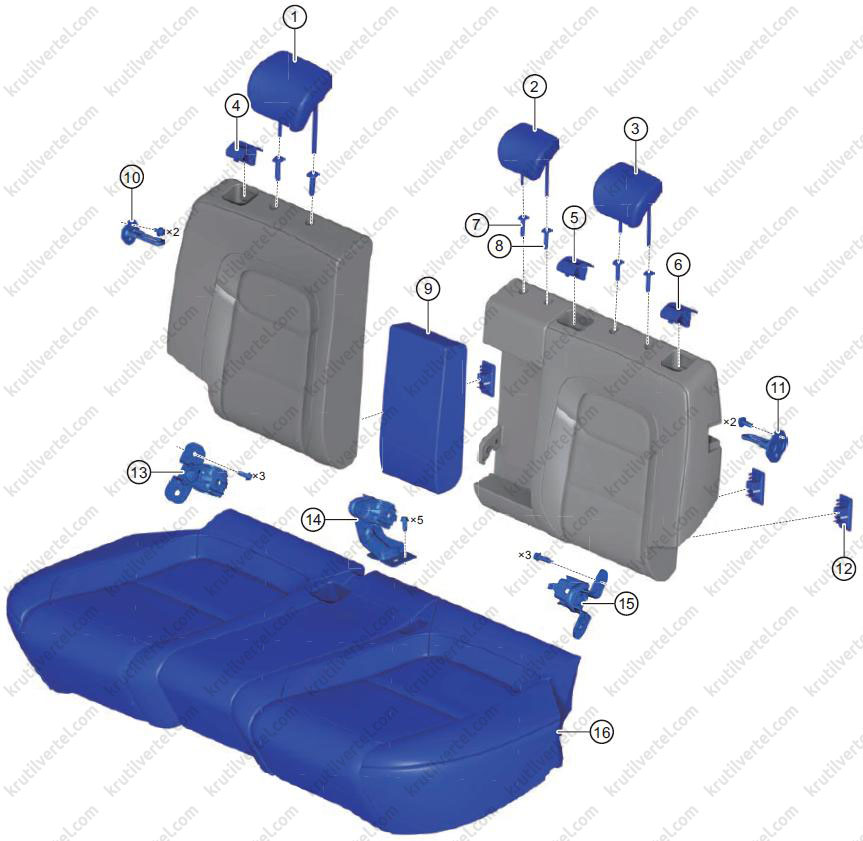

Заднее сиденье

1. Подголовник правой части заднего сиденья.
2. Подголовник средней части заднего сиденья.
3. Подголовник левой части заднего сиденья.
4. Механизм разблокирования спинки правой части заднего сиденья.
5. Направляющая ремня безопасности.
6. Механизм разблокировки спинки левой части заднего сиденья.
7. Правая направляющая подголовника заднего сиденья (с кнопкой).
8. Левая направляющая подголовника заднего сиденья (с кнопкой).
9. Центральный подлокотник.
10. Крюк спинки правой части заднего сиденья.
11. Крюк спинки левой части заднего сиденья.
12. Крепления детского кресла на заднем сиденье.
13. Соединительный кронштейн спинки правой части заднего сиденья.
14. Соединительный кронштейн спинки средней части заднего сиденья.
15. Соединительный кронштейн спинки левой части заднего сиденья.
16. Подушка заднего сиденья.

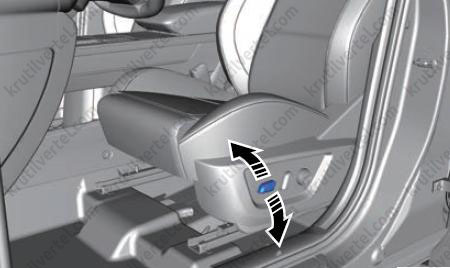

Переднее сиденье можно передвигать вперед и назад с помощью переключателя регулировки. Вверх и вниз его можно перемещать, используя переключатель вертикальной регулировки сиденья (доступно только для сиденья водителя). Наклон спинки регулируется переключателем наклона спинки.

Положение частей заднего сиденья не регулируется. Но спинки заднего сиденья можно сложить вперед, потянув рычаги разблокировки спинки сиденья. Это позволяет увеличить пространство в багажном отделении.

Диагностика и проверка

Данные регулировки сидений

Переднее сиденье:

• Полный ход для регулировки сиденья вперед и назад составляет 240 мм. Из базового положения сиденье регулируется на 200 мм вперед и на 40 мм назад.
• Базовый угол наклона спинки сиденья составляет 25° и он может регулироваться в пределах 30° вперед и 52° назад.
• Только для сиденья водителя: полный ход для регулировки высоты сиденья составляет 60 мм. Из базового положения сиденье регулируется на 40 мм вверх и на 20 мм вниз.

Заднее сидение:

• Базовый угол наклона спинки сиденья составляет 25° и он может регулироваться вперед на 101°.

Проверки на автомобиле

Установив сиденье, проверьте основные его функции и убедитесь в том, что следующие функции выполняются нормально:

1. При перемещении сиденья в крайнее переднее и заднее положения с помощью переключателя проверьте, не возникли ли следующие неисправности: затруднения в работе, высокое сопротивление скольжению, застревание, шум электропривода и т. д. Если такие явления наблюдаются, отремонтируйте или своевременно замените компоненты.

2. Отрегулируйте сиденье, наклоняя спинку на максимальный и минимальный угол при помощи переключателя регулировки наклона. Проверьте при этом, нет ли затруднения при перемещении спинки, не застревает ли она, не шумит ли электропривод и т. д. Если такие явления наблюдаются, отремонтируйте или своевременно замените компоненты.

3. Отрегулируйте сиденье по вертикали во всем диапазоне высоты при помощи переключателя регулировки высоты (сиденье водителя), и проверьте, не тяжело ли оно движется, не застревает ли, не возникает ли шум электропривода и т. д. Если такие явления наблюдаются, отремонтируйте или своевременно замените компоненты.

4. Нажимайте четырехпозиционный переключатель (со стороны водителя), регулирующий поясничную опору вверх, вниз, влево и вправо до крайних положений и проверьте, нормально ли расширяется и сжимается камера с воздухом, нет ли утечек воздуха, не слышен ли шум воздушного насоса и т. д. Если такие явления наблюдаются, отремонтируйте или своевременно замените.

5. При включенном зажигании индикатор непристегнутого ремня безопасности должен гореть и гаснуть после пристегивания ремня (относится только к сиденьям с функцией напоминания о непристегнутом ремне безопасности).

6. Если сиденье переднего пассажира оснащено функцией предупреждения о непристегнутом ремне, соответствующий индикатор на комбинации приборов должен гореть, когда на сиденье есть пассажир и ремень безопасности не пристегнут. После пристегивания ремня индикатор должен гаснуть.

7. Проверка датчика наличия пассажира на переднем сиденье:

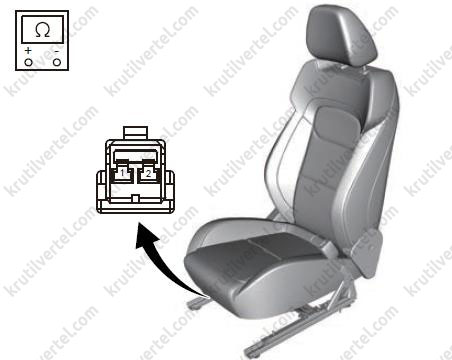

(a) Отсоедините разъем (стрелка) жгута проводов датчика наличия пассажира на переднем сиденье.

(b) При помощи цифрового мультиметра измерьте сопротивление на контактах датчика наличия пассажира на переднем сиденье. Номинальные значения сопротивления приведены в приведенной ниже таблице:

Снятие и установка

Переднее сиденье

Модель T1C:

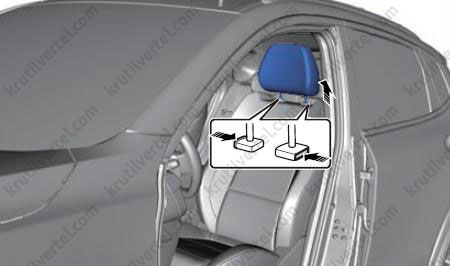

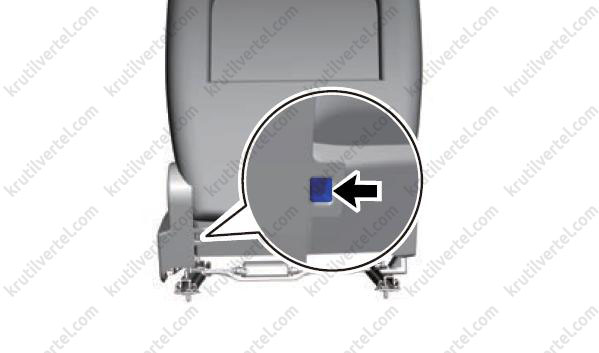

1. Как показано на рисунке, нажмите кнопку разблокировки направляющей подголовника сиденья водителя (с кнопкой) и снимите подголовник.

Продолжение описания общих работ:

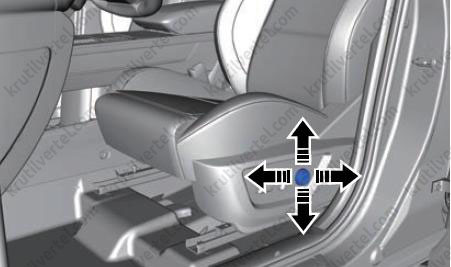

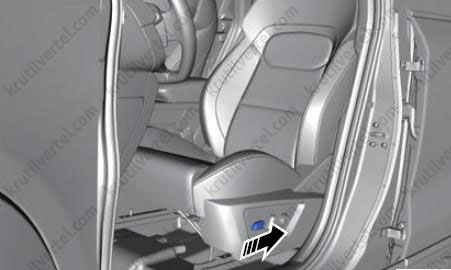

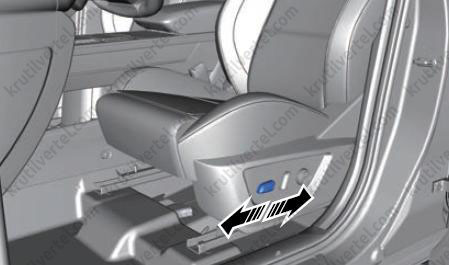

2. Как показано на рисунке, нажмите переключатель продольной регулировки, и переместите сиденье в крайнее заднее положение.

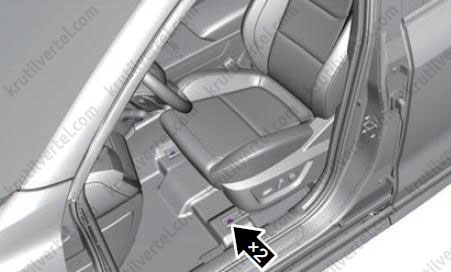

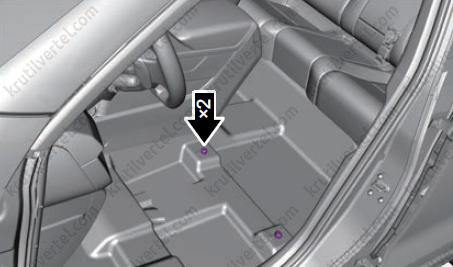

3. Отверните два болта крепления передней части сиденья.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

4. Как показано на рисунке, нажмите переключатель продольной регулировки и переместите сиденье в крайнее переднее положение.

5. Отверните два болта крепления задней части сиденья.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

6. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

7. Отсоедините «отрицательный» провод от аккумуляторной батареи.

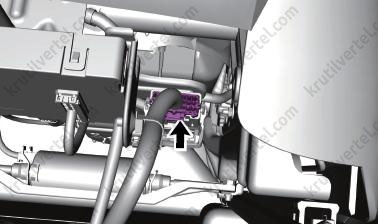

8. Отсоедините разъем(ы) жгутов проводов, которые находятся под сиденьем, и затем снимите сиденье водителя.

Модель T1C

Модель T1CFL

Модель T1C:

9. Отверните один винт (стрелка) крепления наружной облицовки сиденья водителя.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н·м.

10. Освободите фиксатор наружной облицовки сиденья водителя, отсоедините разъемы и затем снимите облицовку.

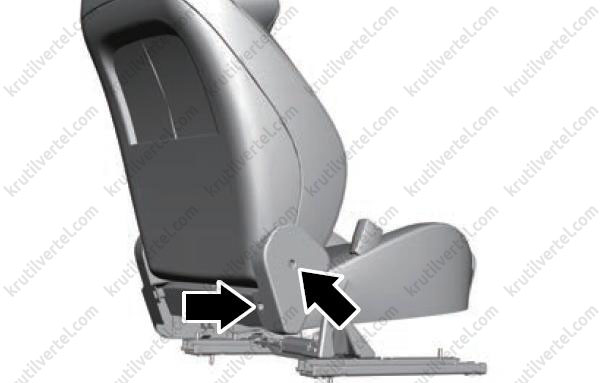

11. Отверните два винта (стрелки) крепления внутренней облицовки сиденья водителя.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н·м.

12. Снимите внутреннюю облицовку сиденья водителя.

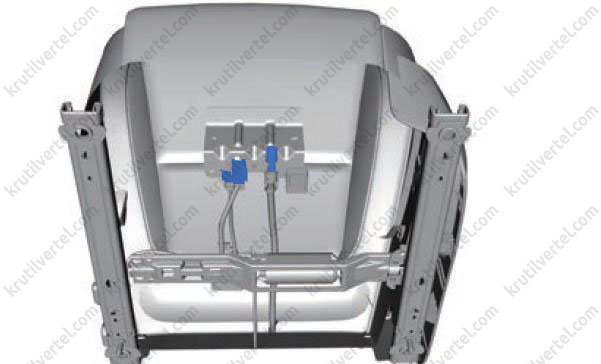

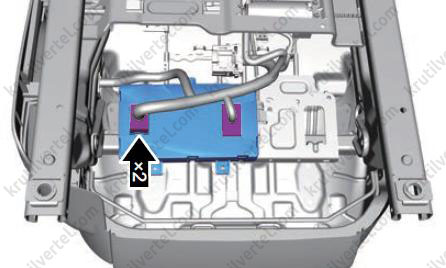

13. Отсоедините два разъема от блока управления сиденьем водителя.

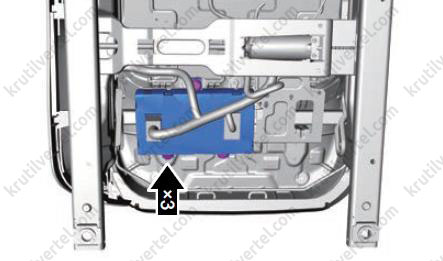

14. Отверните три болта крепления блока управления сиденьем водителя.

Примечание:
Момент затяжки: 2,5 ± 0,5 Н·м.

Продолжение описания общих работ:

15. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Устанавливая сиденье, во избежание травм используйте средства индивидуальной защиты.
• Устанавливая сиденье, примите меры, чтобы не повредить лакокрасочное покрытие кузова.
• Устанавливая сиденье, не допускайте повреждения напольного покрытия.

16. После установки подключите диагностический тестер, считайте и удалите коды неисправностей.

Заднее сиденье

Модель T1C

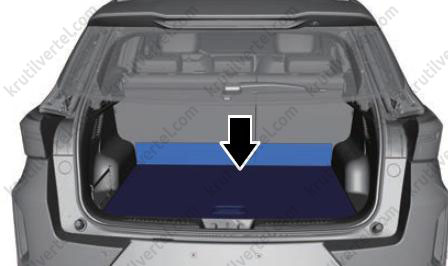

1. Снимите напольное покрытие багажного отделения (стрелка).

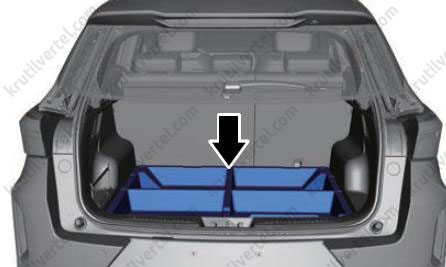

2. Снимите отделение для инструментов в багажном отделении (стрелка).

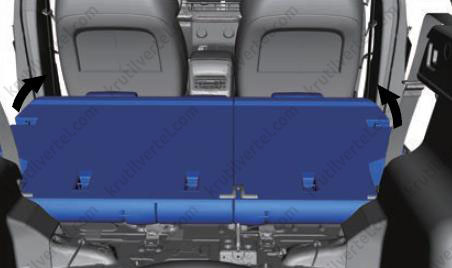

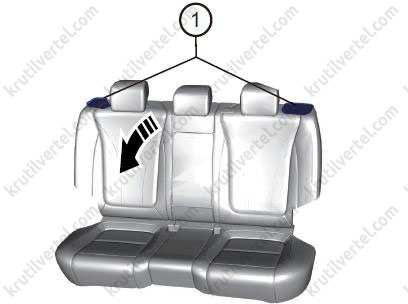

3. Нажмите рычаги и откиньте вперед спинки заднего сиденья.

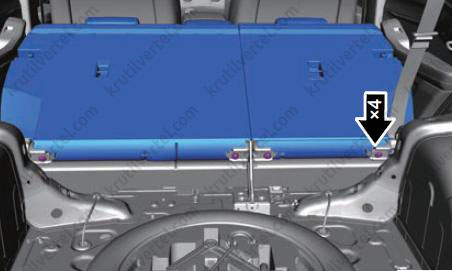

4. Отверните четыре болта крепления спинок заднего сиденья к соединительным кронштейнам и затем снимите спинки сиденья.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

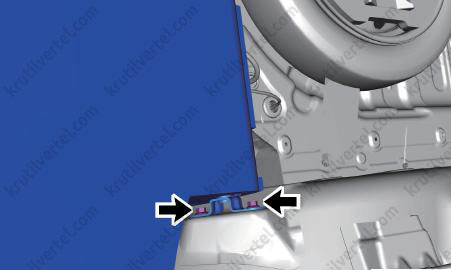

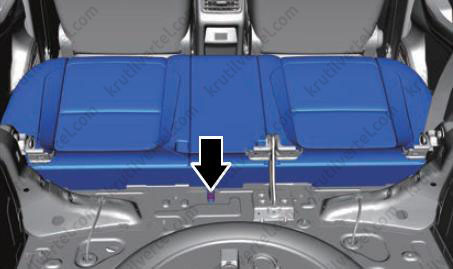

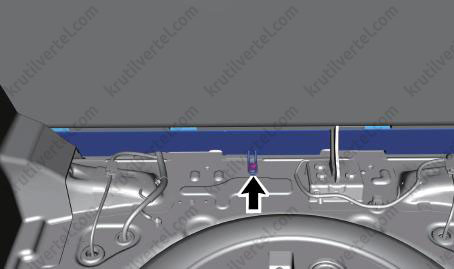

5. Отверните болт (стрелка) крепления крючка, расположенный за подушкой сиденья.

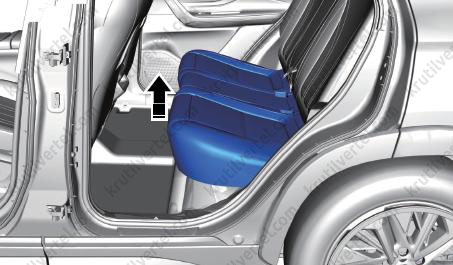

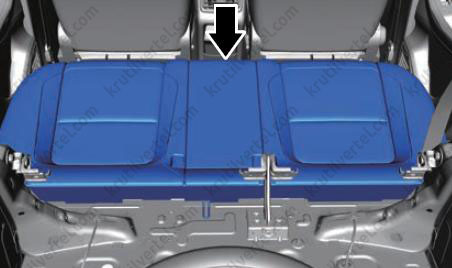

6. Поднимите подушку сиденья (стрелка), чтобы два крючка из стальной проволоки под подушкой сиденья отсоединились от ее основания, и затем снимите подушку заднего сиденья в сборе.

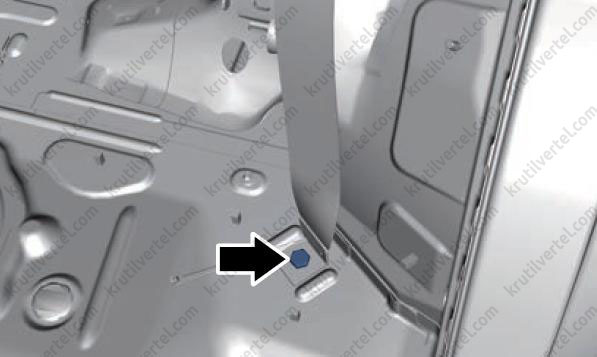

7. Отверните болт (стрелка) крепления заднего левого ремня безопасности к полу.

8. Снимите нижнюю облицовку задней левой стойки кузова.

9. Снимите нижнюю облицовку задней правой стойки кузова.

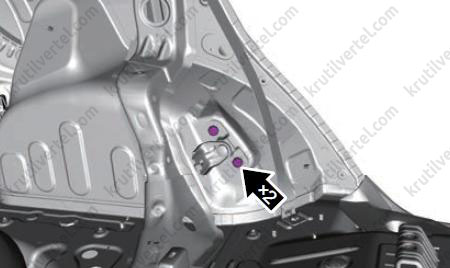

10. Отверните два болта крепления соединительного кронштейна спинки левой части заднего сиденья к кузову и затем снимите сам кронштейн.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

11. Отверните два болта крепления соединительного кронштейна спинки правой части заднего сиденья к кузову и затем снимите сам кронштейн.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

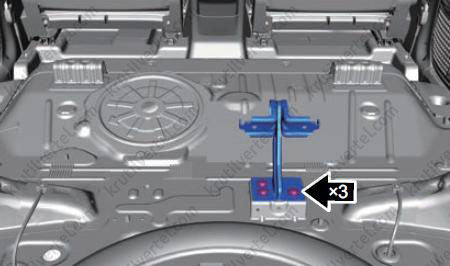

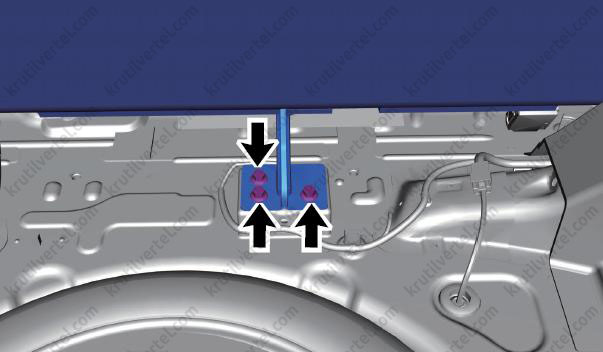

12. Отверните три болта крепления соединительного кронштейна спинки средней части заднего сиденья к кузову и затем снимите сам кронштейн.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

13. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Устанавливая сиденье, во избежание травм используйте средства индивидуальной защиты.
• Устанавливая сиденье, примите меры, чтобы не повредить лакокрасочное покрытие кузова.
• Устанавливая сиденье, не допускайте повреждения напольного покрытия.

Модель T1CFL

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите напольное покрытие багажного отделения.

4. Снимите отделение для инструментов в багажном отделении.

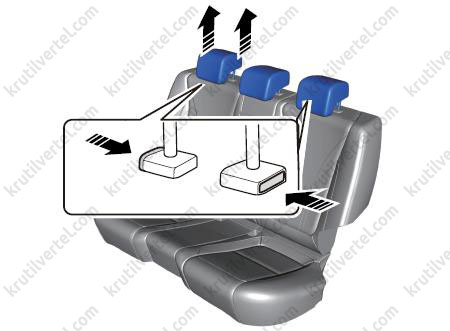

5. Как показано на рисунке, нажмите кнопку разблокировки направляющей подголовника сидений (с кнопкой) и снимите подголовники.

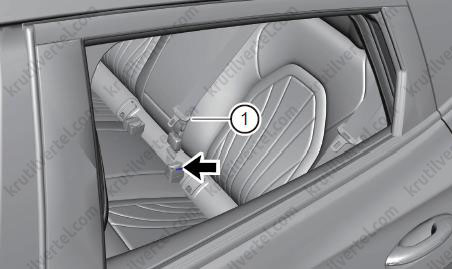

6. При помощи съемника для элементов отделки салона снимите переключатель замка среднего ремня безопасности (стрелка) и затем ослабьте средний ремень безопасности (1).

7. Отверните болт (стрелка) крепления спинки заднего сиденья к кузову.

Примечание:
Момент затяжки: 25 ± 4 Н·м.

8. Поднимите подушку сиденья, чтобы два крючка из стальной проволоки под подушкой сиденья отсоединились от ее основания, и затем снимите подушку заднего сиденья в сборе.

9. Отверните три болта (стрелки) крепления спинки заднего сиденья к кузову.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

10. Нажмите на кнопки разблокировки (1) и опустите спинки задних сидений.

11. Отверните два болта (стрелки) крепления левой части спинки заднего сиденья к кузову. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 50 ± 5 Н·м.

12. Снимите спинку заднего сиденья.

13. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• Устанавливая сиденье, во избежание травм используйте средства индивидуальной защиты.
• Устанавливая сиденье, примите меры, чтобы не повредить лакокрасочное покрытие кузова.
• Устанавливая сиденье, не допускайте повреждения напольного покрытия.
