Органы управления, приборная панель, оборудование салона Exeed LX с 2019 года

2. Органы управления, приборная панель, оборудование салона

Приборная панель

Обзор конфигурации приборной панели

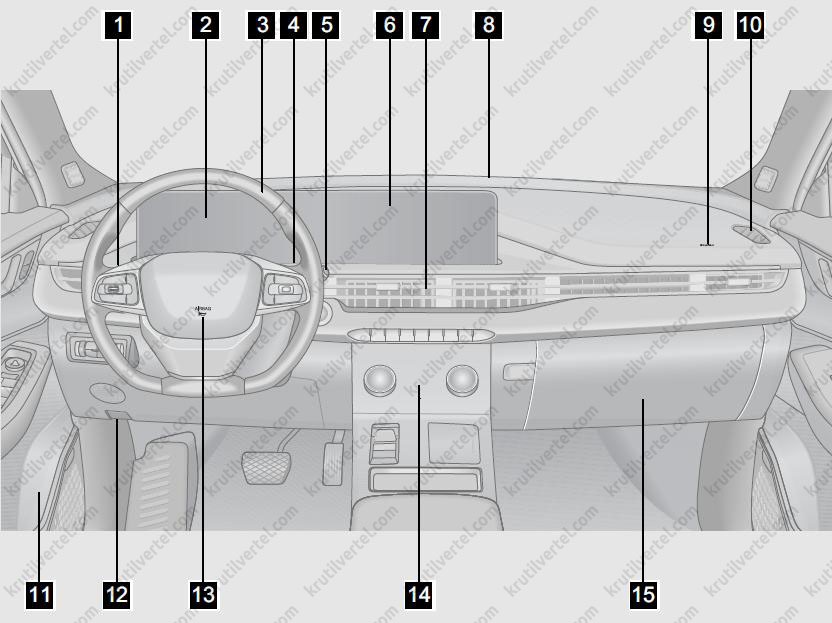

Модель T1C

1. Переключатель приборов освещения.
2. Приборная панель.
3. Рулевое колесо.
4. Подрулевые переключатели (для некоторых вариантов исполнения автомобиля).

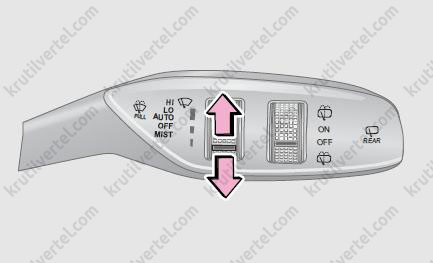

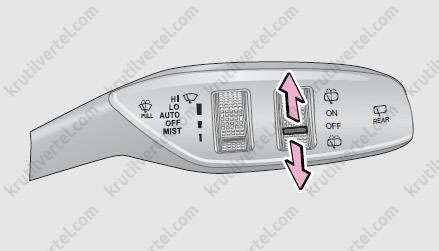

5. Переключатель очистителей и омывателей стекол.
6. Головное устройство аудиосистемы.
7. Центральные вентиляционные решетки.
8. Сопла обдува ветрового стекла.
9. Подушка безопасности переднего пассажира.
10. Отверстие для обдува бокового стекла.
11. Карманы в дверях.
12. Рукоятка отпирания капота.
13. Подушка безопасности водителя.
14. Панель управления системой кондиционирования воздуха.
15. Перчаточный ящик.

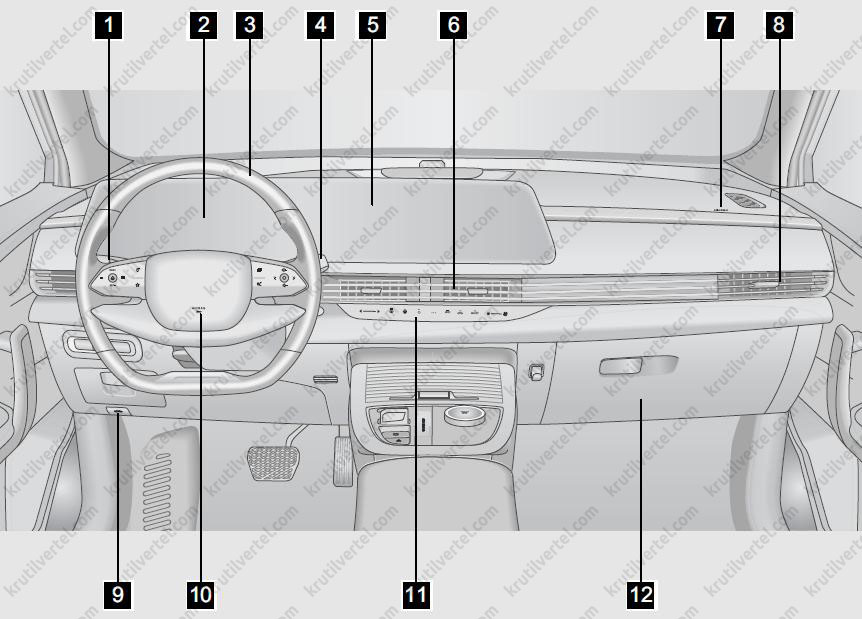

Модель T1CFL

1. Комбинированный переключатель освещения.
2. Комбинация приборов.
3. Рулевое колесо.
4. Комбинированный переключатель стеклоочистителя.
5. Головное устройство.
6. Центральные дефлекторы.
7. Подушка безопасности переднего пассажира.
8. Боковые дефлекторы.
9. Рычаг отпирания замка капота.
10. Подушка безопасности водителя.
11. Панель управления кондиционированием воздуха.
12. Перчаточный ящик.

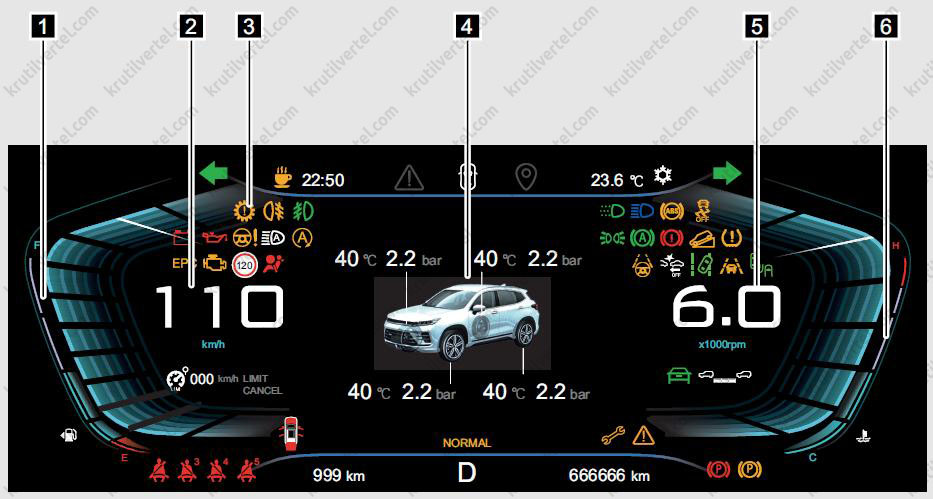

Комбинация приборов, модель T1C

1. Указатель уровня топлива.
2. Спидометр.
3. Световые сигнализаторы и индикаторы.
4. Многофункциональный дисплей.
5. Тахометр.
6. Указатель температуры охлаждающей жидкости двигателя.

Примечание:
Каждая тема оформления соответствует одному из режимов вождения, поэтому при переключении режимов вождения переключается и тема оформления приборной панели (для некоторых вариантов исполнения автомобиля).

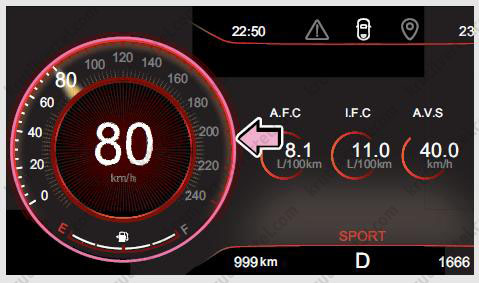

Спидометр

Цифровой спидометр отображает текущую скорость движения автомобиля (единица измерения: км/ч).

Внимание:
На показания спидометра влияет размер шин, установленных на автомобиль. Для обеспечения правильных показаний спидометра следует использовать шины штатного размера. Для получения дополнительной информации о размерах шин см. в разделе выше «Технические характеристики автомобиля».

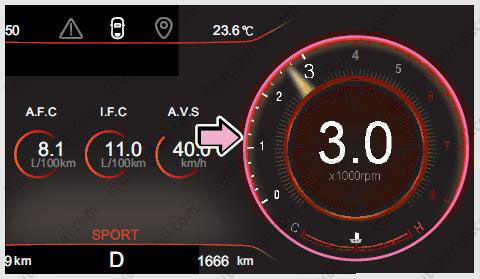

Тахометр

Цифровой тахометр служит для отображения частоты вращения коленчатого вала двигателя (единица измерения: об/мин х 1000). После обкатки автомобиля запрещается длительная работа двигателя с частотой вращения коленчатого вала 6000–8000 об/мин.

Внимание:
- Запрещается длительное время держать обороты двигателя в диапазоне от 6000 об/мин и выше, поскольку это может привести к повреждению двигателя.
- Во время обкатки автомобиля не допускайте работы двигателя с высокой частотой вращения коленчатого вала.

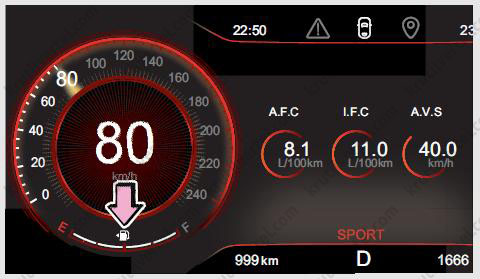

Указатель уровня топлива

Указатель уровня топлива показывает количество топлива, оставшегося в баке.

Для повышения точности показаний указателя уровня топлива остановите автомобиль на горизонтальной площадке и установите выключатель пуска двигателя в положение ON. Если указатель уровня топлива находится в диапазоне «Е» или загорелся сигнализатор минимального уровня топлива, это указывает на недостаточный запас топлива в баке. При первой же возможности заправьте автомобиль топливом.

Внимание:
При ускорении, резком торможении, прохождении крутых поворотов или движении автомобиля на уклоне показания указателя уровня могут быть неверными.

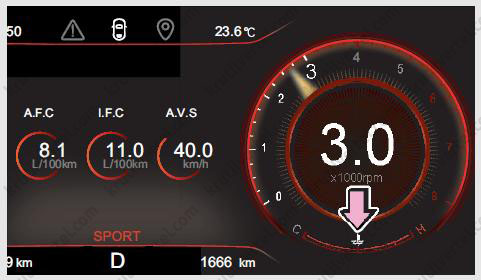

Указатель температуры охлаждающей жидкости двигателя

Когда выключатель пуска двигателя находится в положении ON, указатель отображает текущую температуру охлаждающей жидкости двигателя.

Указатель находится у метки «C» или рядом с ней (непрогретый двигатель):

Если указатель находится у метки «C» или рядом с ней, это свидетельствует о низкой температуре охлаждающей жидкости. В этом температурном диапазоне двигатель не должен развивать высокую частоту вращения коленчатого вала и работать под большой нагрузкой. После пуска двигателя указатель может некоторое время находиться в таком положении. Если указатель слишком долго находится в диапазоне низкой температуры охлаждающей жидкости, незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

Указатель находится у метки «Н» или рядом с ней (перегрев двигателя):

Если указатель находится у метки «Н» или загорелся сигнализатор высокой температуры охлаждающей жидкости двигателя, это указывает на перегрев двигателя. Остановите автомобиль в безопасном месте и установите выключатель пуска двигателя в положение OFF после нескольких минут работы двигателя на холостом ходу. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

Внимание:
- Запрещается открывать крышку расширительного бачка системы охлаждения, когда двигатель горячий. Проверку уровня охлаждающей жидкости выполняйте после того, как двигатель остынет. Запрещается эксплуатировать двигатель при низком уровне охлаждающей жидкости. В противном случае возможна серьезная поломка двигателя.
- Если загорелся сигнализатор высокой температуры охлаждающей жидкости двигателя, остановите автомобиль в безопасном месте и незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

Режим прогрева двигателя

После пуска двигателя на многофункциональном информационном дисплее отобразится предупреждение о низкой температуре охлаждающей жидкости. Это говорит о том, что идет прогрев двигателя. После повышения температуры охлаждающей жидкости на многофункциональном информационном дисплее отобразится сообщение о том, что прогрев двигателя полностью завершен.

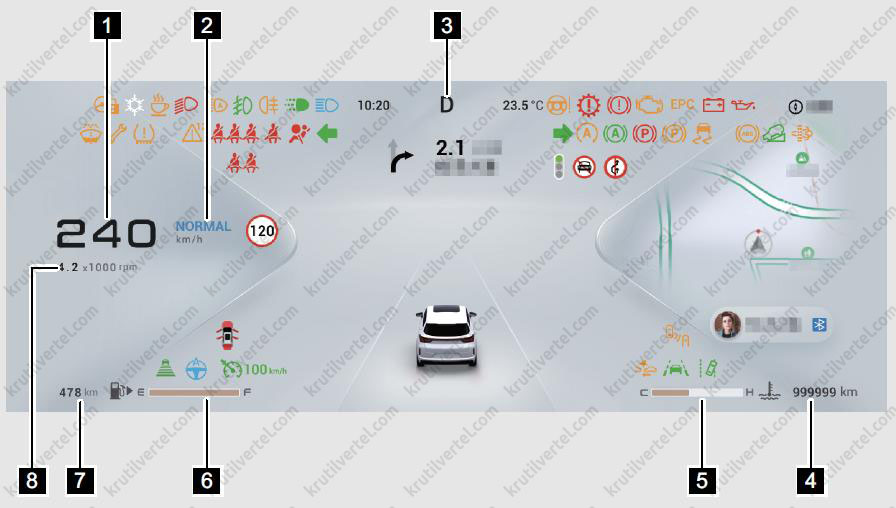

Комбинация приборов, модель T1CFL

1. Спидометр.
2. Режим вождения.
3. Индикатор включенной передачи.
4. Счетчик общего пробега.
5. Указатель температуры охлаждающей жидкости.
6. Указатель уровня топлива.
7. Указатель запаса хода.
8. Тахометр.

Примечание:
Дисплей комбинации приборов имеет два рабочих режима – дневной и ночной. На рисунке выше показано изображение дисплея комбинации приборов в дневном режиме.

Спидометр

Спидометр отображает текущую скорость движения автомобиля (единицы измерения: км/ч).

Внимание:
Точность показаний спидометра зависит от размера шин, установленных на автомобиль. Разрешается использовать только оригинальные шины, в противном случае показания спидометра будут неверными. Подробные сведения о размере шин см. в разделе выше «Технические характеристики автомобиля».

Тахометр

Тахометр отображает текущую частоту вращения коленчатого вала двигателя (единицы измерения: x1000 об/мин). Даже после завершения периода обкатки длительная работа двигателя в диапазоне высоких оборотов (6000–8000 об/мин) недопустима.

Внимание:
- Не допускайте работы двигателя на высоких оборотах в период обкатки автомобиля.
- Не поддерживайте обороты двигателя продолжительное время на уровне 6000 об/мин и выше, иначе можно повредить двигатель.

Указатель уровня топлива

Указатель уровня топлива показывает текущее количество топлива, оставшееся в топливном баке автомобиля. Когда указатель достигает отметки E, загорается сигнализатор низкого уровня топлива, предупреждающий о скором израсходовании топлива в баке. Как можно скорее заправьте автомобиль топливом.

Примечание:
- При резком ускорении, торможении или повороте автомобиля, движении на подъеме или спуске, проезде через дорожные неровности показания уровня топлива могут колебаться.
- Для точного определения объема оставшегося топлива остановите автомобиль на горизонтальной поверхности, переведите выключатель пуска двигателя в положение ON и проверьте показания указателя.

Указатель температуры охлаждающей жидкости

Указатель показывает текущую температуру охлаждающей жидкости двигателя.

Указатель в области С (диапазон низких температур):

• Когда указатель температуры охлаждающей жидкости находится в области С, это указывает на низкую температуру двигателя. Не допускайте работы двигателя на высоких оборотах и с большой нагрузкой в этом температурном диапазоне.
• После запуска двигателя указатель может находиться в этой области только непродолжительное время. Если указатель продолжает оставаться в области низких температур длительное время, как можно скорее обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.

Указатель в области Н (диапазон высоких температур):

• Когда указатель температуры охлаждающей жидкости достигает области Н или загорается сигнализатор высокой температуры охлаждающей жидкости, это указывает на перегрев двигателя. Остановите автомобиль в безопасном месте, дайте двигателю поработать на холостом ходу несколько минут, а затем выключите двигатель. Незамедлительно обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.

Внимание:
- Не открывайте крышку расширительного бачка, если двигатель горячий. Проверьте уровень охлаждающей жидкости после остывания двигателя. Не допускайте работы двигателя при низком уровне охлаждающей жидкости, чтобы избежать его серьезного повреждения.
- Если загорелся сигнализатор высокой температуры охлаждающей жидкости, остановите автомобиль в подходящем месте, где он не будет создавать помех дорожному движению, и незамедлительно обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.

Счетчик общего пробега

Отображает общий пробег автомобиля. Диапазон показаний общего пробега – 0–999999 км. После достижения максимального значения на дисплее будет постоянно отображаться значение «999999 км».

Указатель запаса хода

Отображает остаточный запас хода автомобиля, т. е. расчетный пробег на остатке топлива в топливном баке. В случае заправки небольшого количества топлива показания запаса хода могут не обновляться. Остаточный пробег рассчитывается бортовым компьютером и может использоваться только в справочных целях.

Индикатор включенной передачи

Отображает текущее положение рычага селектора (или номер выбранной передачи в режиме ручного переключения передач).

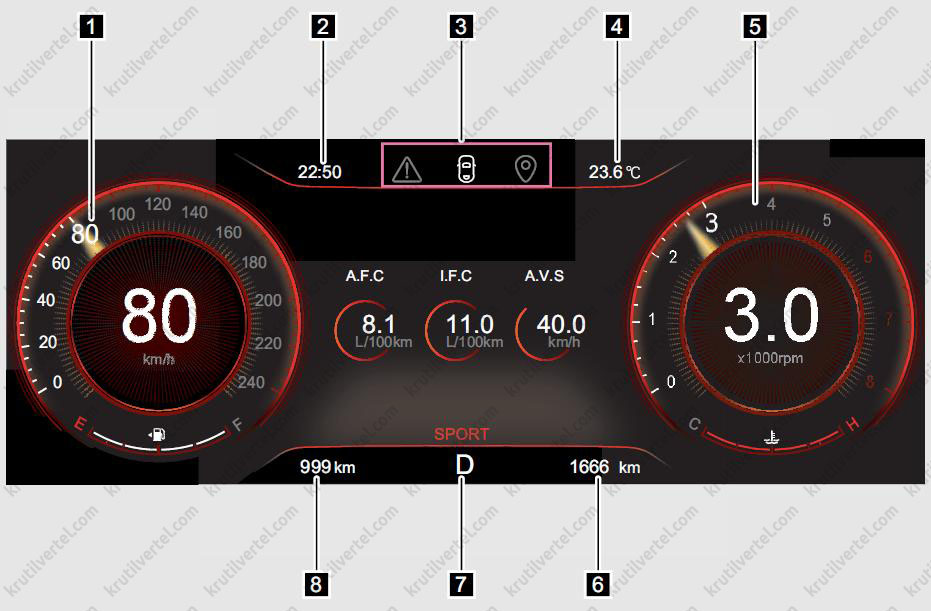

Информационный дисплей, модель T1C

1. Спидометр.
2. Время.
3. Строка состояния.
4. Температура воздуха за бортом.
5. Тахометр.
6. Одометр.
7. Индикатор включенной передачи.
8. Запас хода по топливу.

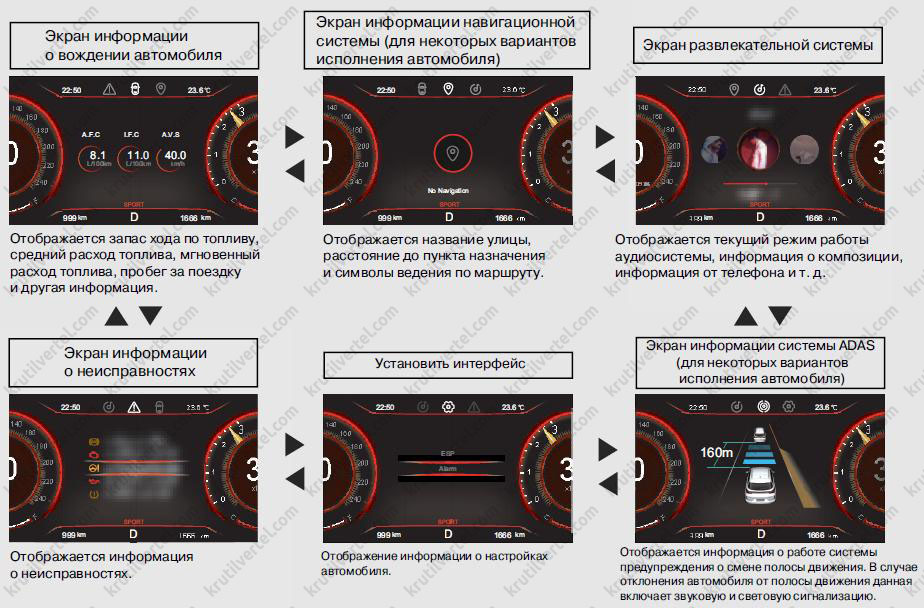

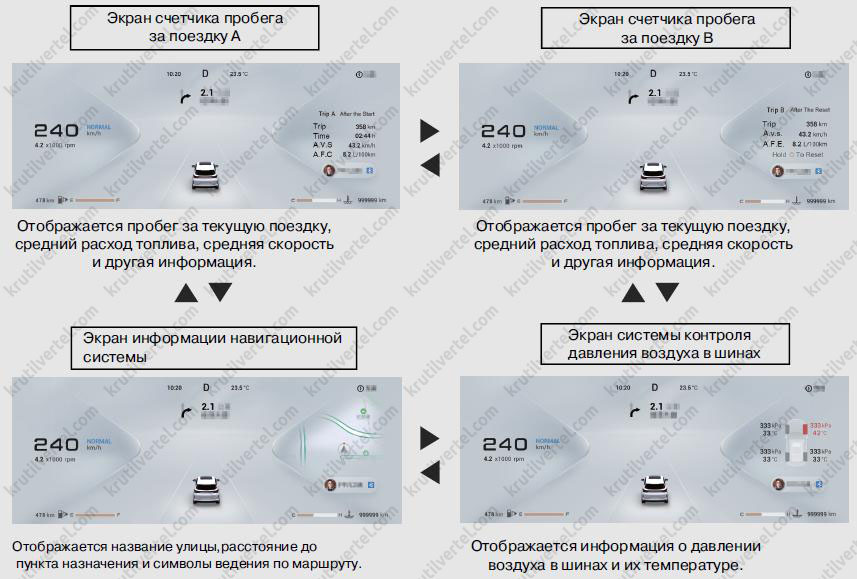

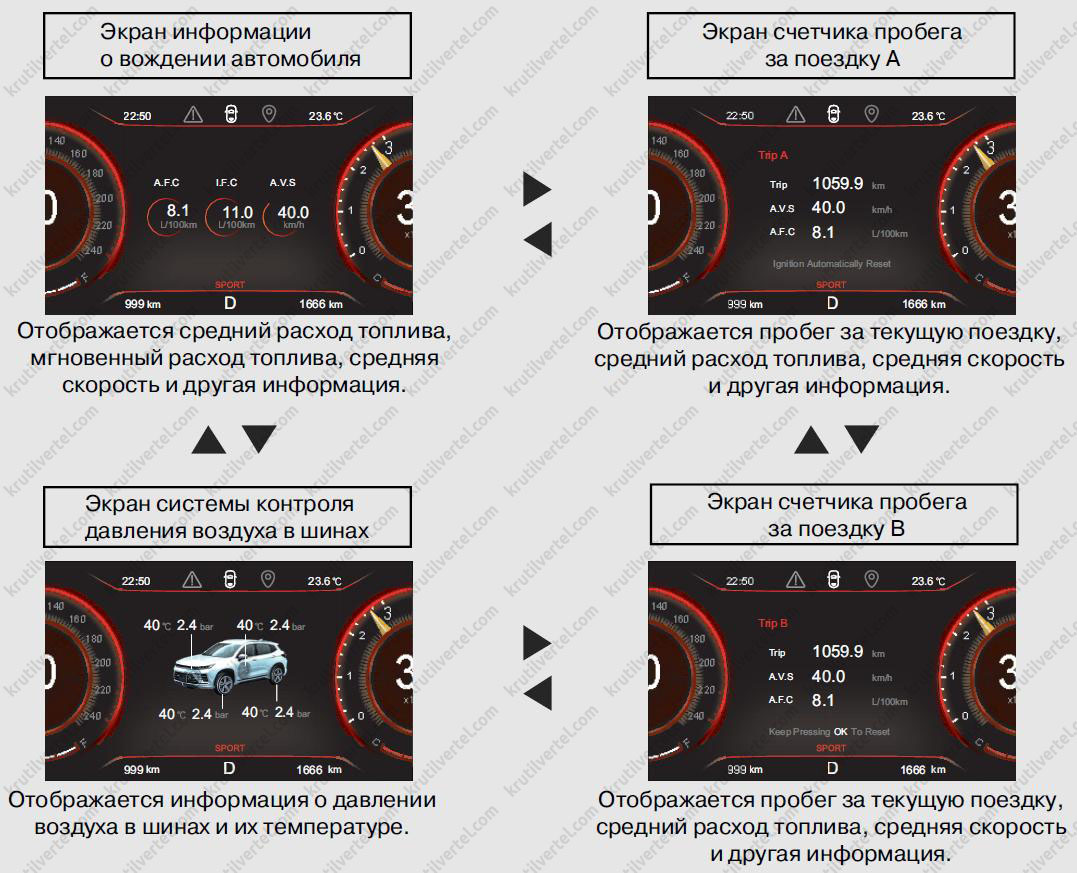

Обычный режим дисплея и экран информации о вождении автомобиля

Обычный режим дисплея (строка состояния):

В обычном режиме на дисплее отображаются следующие экраны. Их можно перелистывать коротким нажатием кнопки «◄►» на рулевом колесе.

*Экран информации о вождении автомобиля

Отображается запас хода по топливу, средний расход топлива, мгновенный расход топлива, пробег за поездку и другая информация.

Экран информации о неисправностях

Отображается информация о неисправностях.

Экран информации навигационной системы (для некоторых вариантов исполнения автомобиля)

Отображается название улицы, расстояние до пункта назначения и символы ведения по маршруту.

Установить интерфейс

Отображение информации о настройках автомобиля.

Экран развлекательной системы

Отображается текущий режим работы аудиосистемы, информация о композиции, информация от телефона и т. д.

Экран информации системы ADAS (для некоторых вариантов исполнения автомобиля)

Отображается информация о работе системы предупреждения о смене полосы движения. В случае отклонения автомобиля от полосы движения данная включает звуковую и световую сигнализацию.*

Экран информации о вождении автомобиля

При выведенном на дисплей экране информации о вождении автомобиля нажмите на верхнюю или нижнюю сторону кнопки « » на рулевом колесе для перехода на следующие экраны.

Внимание:
Изображения экранов информации приведены в данном Руководстве исключительно в справочных целях. Они могут варьироваться в зависимости от конкретного автомобиля.

Обычный режим дисплея

Экран информации о вождении автомобиля

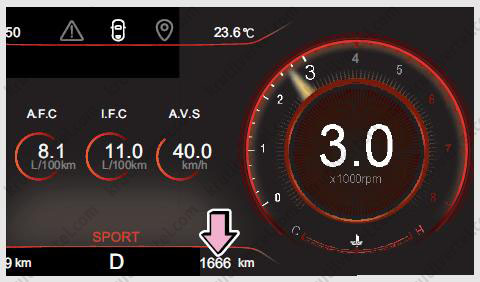

• Одометр:

Отображает суммарный пробег автомобиля с начала его эксплуатации. Диапазон показаний одометра составляет от 0 до 999999 км. При достижении 999999 км показания одометра перестают изменяться.

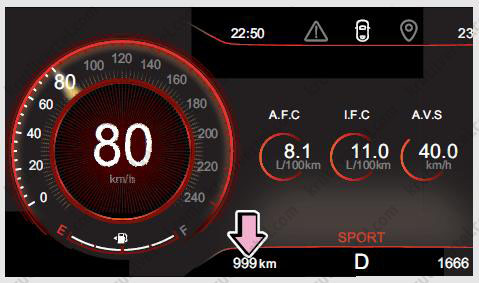

• Запас хода по топливу:

Отображается запас хода по топливу. Это максимальное расстояние (приблизительное), которое автомобиль может преодолеть на оставшемся в баке топливе. Если залить в бак небольшое количество топлива, то данные на дисплее могут не измениться. Запас хода по топливу рассчитывается маршрутным компьютером и может использоваться только в качестве справочной величины.

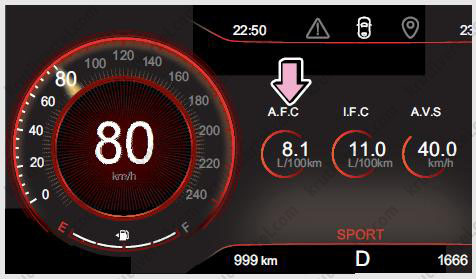

• Средний расход топлива:

Отображается средний расход топлива. Расчет среднего расхода топлива ведется с последнего пуска двигателя. Непосредственно после пуска двигателя некоторое время отображается текущий расход топлива. Отображаемые данные обновляются приблизительно каждые 10 секунд. Средний расход топлива рассчитывается маршрутным компьютером и может использоваться только в качестве справочной величины.

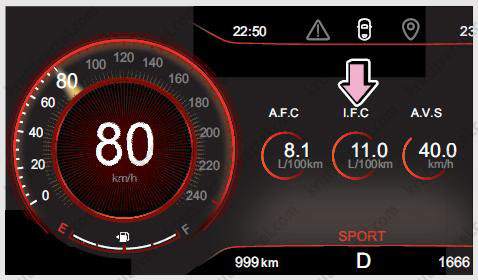

• Мгновенный расход топлива:

Отображается мгновенный расход топлива. Непосредственно после пуска двигателя, а также при разгоне значение мгновенного расхода топлива становится очень большим. Это нормальное явление. Мгновенный расход топлива рассчитывается маршрутным компьютером и может использоваться только в качестве справочной величины.

• Средняя скорость автомобиля:

Отображается средняя скорость автомобиля. Средняя скорость автомобиля рассчитывается маршрутным компьютером и может использоваться только в качестве справочной величины.

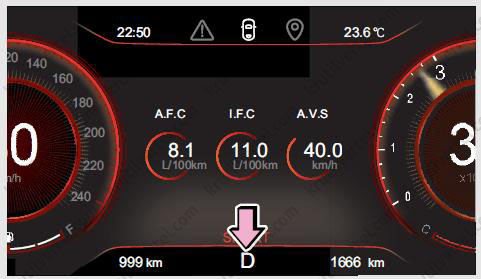

• Индикатор включенной передачи:

Индикатор включенной передачи показывает, какая передача включена в данный момент.

Примечание:
В режиме ручного переключения передач стрелка рядом с индикатором передачи появляется, если электронный блок управления считает необходимым выполнить переключение передачи.

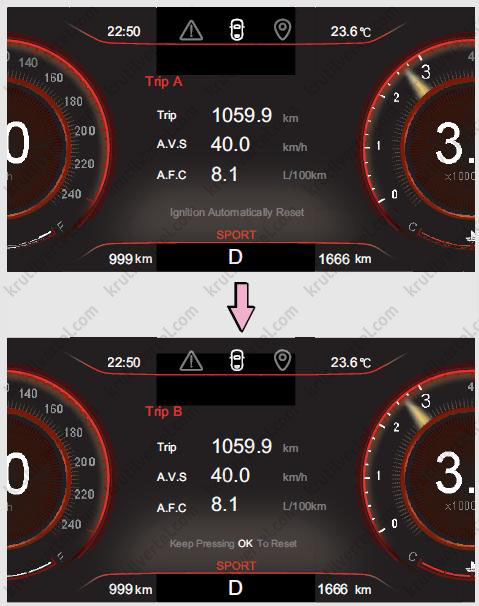

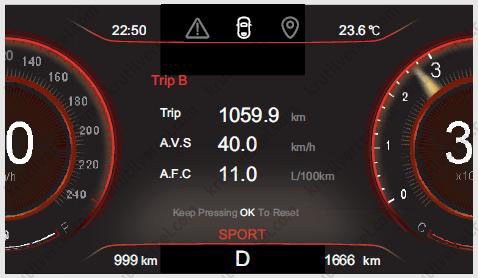

Экран информации о пробеге автомобиля

Отображается информация о пробеге автомобиля. Информации о пробеге автомобиля включает в себя показания счетчика пробега за поездку А и счетчика пробега за поездку В.

В обычном режиме дисплея необходимо коротко нажать кнопку «◄►» на рулевом колесе для выбора экрана информации о вождении автомобиля и затем нажать кнопку « » на рулевом колесе, чтобы выбрать счетчик пробега за поездку А или счетчик пробега за поездку В.

После сброса счетчик пробега за поездку А/В можно использовать для определения пробега между двумя пунктами.

Trip A: по достижении 9999,9 км показания пробега за поездку сбрасываются, и их расчет начинается снова.

Trip B: для сброса счетчика нажмите и держите кнопку « » на рулевом колесе.

Показания счетчика пробега за поездку В могут быть в интервале от 0 до 9999,9 км. По достижении 9999,9 км показания пробега за поездку сбрасываются, и их расчет начинается снова.

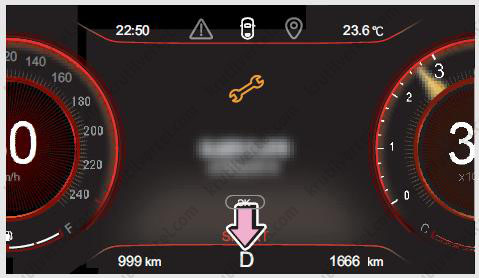

Напоминание о необходимости технического обслуживания

Указывает водителю на то, что наступило время планового технического обслуживания автомобиля.

На новом автомобиле данное напоминание не появляется до тех пор, пока не подойдет время первого технического обслуживания. При наступлении времени первого технического обслуживания автомобиля на многофункциональном дисплее появляется соответствующее напоминание. После сброса напоминания отсчет пробега до следующего технического обслуживания начинает вестись заново в соответствии с запрограммированными межсервисными интервалами. При наступлении времени очередного технического обслуживания автомобиля на многофункциональном дисплее появляется соответствующее напоминание.

Примечание:
Сброс напоминания необходимо выполнять после проведения каждого технического обслуживания. При отключении аккумуляторной батареи информация о пробеге до следующего технического обслуживания не теряется.

Индикатор незакрытой двери

Указывает на то, что какая-то из дверей не закрыта. Если какая-то из дверей не закрыта, то при скорости движения автомобиля ниже 5 км/ч индикатор соответствующей двери горит, но зуммер не включается. Если же скорость движения автомобиля превысит 5 км/ч, включится зуммер, предупреждая водителя о необходимости закрыть дверь.

Внимание:
Запрещается движение автомобиля с любой открытой или не полностью закрытой дверью во избежание получения пассажирами тяжелых травм или их гибели из-за выпадения из автомобиля при внезапном открывании двери.

Настройка

Система динамической стабилизации (ESP)

Систему ESP можно включить или выключить с помощью кнопок на рулевом колесе.

1. Система динамической стабилизации (ESP)« » на рулевом колесе выберите меню системы ESP.

2. В меню системы ESP вы можете включить (ON) или выключить (OFF) ее.

Предупреждение о превышении скорости

Предупреждение о превышении скорости можно включить или выключить с помощью кнопок на рулевом колесе.

1. С помощью короткого нажатия кнопки « » на рулевом колесе выберите меню предупреждения о превышении скорости.

2. В меню предупреждения о превышении скорости вы можете включить (ON) или выключить (OFF) его. Если ограничение скорости включено, его можно задать в диапазоне от 30 км/ч до 130 км/ч с помощью кнопки « ».

Примечание:
- Нерегулируемое предупреждение о превышении скорости (для некоторых вариантов исполнения автомобиля): при достижении автомобилем скорости 120 км/ч на дисплее приборной панели появляется предупреждение о превышении скорости и включается зуммер. Предупреждение о превышении скорости и звуковая сигнализация выключатся только после того, как скорость автомобиля опустится ниже 115 км/ч. Если после этого скорость опять превысит 120 км/ч, предупреждение будет подано снова.
- Предупреждение о превышении скорости не работает, если включена система распознавания знаков ограничения скорости. Включить или выключить систему распознавания знаков ограничения скорости можно с помощью головного устройства аудиосистемы.

Информационный дисплей, модель T1CFL

В правой области информационного дисплея отображается информация бортового компьютера. Для последовательного переключения « » отображаемой на экране информации кратковременно нажимайте кнопку на рулевом колесе.

Примечание:
Во время отображения экрана поездки А нажмите и удерживайте кнопку « » на рулевом колесе, чтобы сбросить показания средней скорости движения, среднего расхода топлива и пройденного пути.

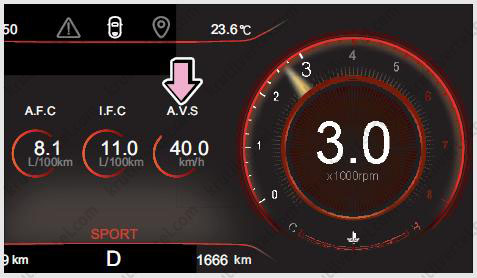

Средняя скорость

Отображается средняя скорость движения автомобиля. Средняя скорость рассчитывается бортовым компьютером и может использоваться только в справочных целях.

Средний расход топлива

Отображается средний расход топлива автомобилем. Значение среднего расхода топлива отображается только после запуска двигателя. Перед этим на дисплее отображается текущее значение, обновление показаний происходит через каждые 10 секунд. Средний расход топлива рассчитывается бортовым компьютером и может использоваться только в справочных целях.

Счетчик пробега

Отображает пройденное автомобилем расстояние за каждую поездку с момента последнего сброса показаний (единицы измерения: км). Диапазон показания пробега – 0–9999,9 км. После достижения значения «9999,9 км» показания обнуляются, и отсчет начинается заново.

Время в пути

Отображается продолжительность каждой поездки в одном цикле зажигания (единицы измерения: ч/мин.). Диапазон показания составляет от 0 до 99 часов 59 минут. После достижения значения «99 ч 59 мин» показания обнуляются, и отсчет начинается заново.

Световые индикаторы срабатывания и сигнализаторы неисправности

Световые индикаторы включения используются для оповещения водителя о рабочем состоянии определенных систем автомобиля; при включении функции или системы индикатор горит постоянным светом.

Сигнализаторы неисправности используются для предупреждения водителя о неисправностях некоторых системы автомобиля или аварийных ситуациях; при этом сигнализатор может загораться постоянным светом или мигать.

При переводе выключателя пуска двигателя в положение ON некоторые сигнализаторы кратковременно загораются для самопроверки соответствующих систем. Если сигнализатор продолжает гореть или мигает после запуска двигателя, незамедлительно обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.

Индикатор	Название	Описание
	Индикатор дневных ходовых огней	Этот индикатор загорается после пуска двигателя.
	Индикатор габаритных фонарей	Этот индикатор загорается при включении габаритных фонарей.

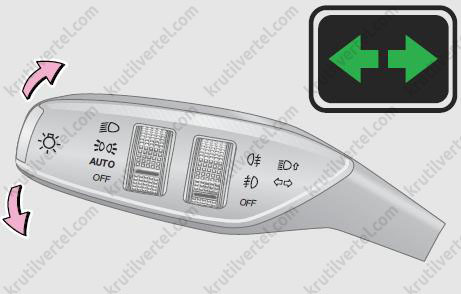

	Индикаторы указателей поворота	При включении левых или правых указателях поворота мигает соответствующий индикатор. При работе аварийной световой сигнализации мигают одновременно оба индикатора.

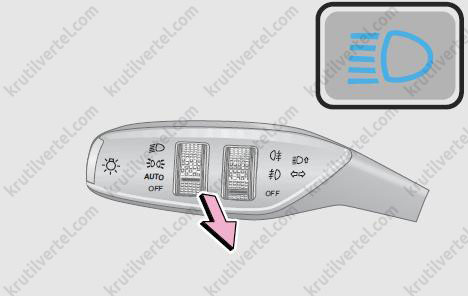

	Индикатор дальнего света фар	Этот индикатор загорается при включении дальнего света фар или при сигнализации дальним светом фар.
(серый)	Индикатор системы автоматического управления светом фар	Этот индикатор указывает на то, что включена система автоматического управления светом фар.
(оранжевый/желтый)	Индикатор неисправности системы автоматического управления светом фар	Этот индикатор указывает на неисправность системы автоматического управления светом фар. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

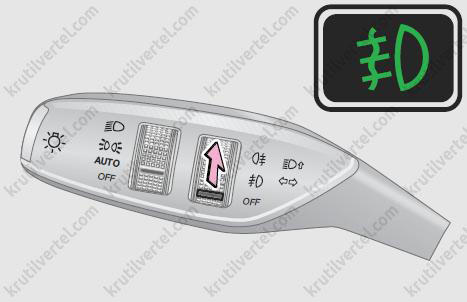

	Индикатор противотуманных фар	Этот индикатор загорается при включении противотуманных фар.
	Индикатор задних противотуманных фонарей	Этот индикатор загорается при включении задних противотуманных фонарей.
	Сигнализатор непристегнутого ремня безопасности водителя/переднего пассажира	При выключателе пуска двигателя, находящемся в положении ON, этот сигнализатор предупреждает водителя о том, что ремень безопасности водителя/переднего пассажира не пристегнут или пристегнут не до конца. Когда скорость автомобиля превысит 25 км/ч, сигнализатор начнет мигать, предупреждает водителя о необходимости пристегнуть ремень безопасности.
	Сигнализатор непристегнутого заднего ремня безопасности	При выключателе пуска двигателя, находящемся в положении ON, этот сигнализатор горит красным светом, если задний ремень безопасности не пристегнут или пристегнут не до конца. После того как задний ремень безопасности будет пристегнут, цвет сигнализатора изменится с красного на зеленый.
	Индикатор гололеда	Данный индикатор предупреждает водителя о гололеде и напоминает ему о необходимости вести автомобиль с осторожностью.
	Индикатор незакрытой двери	Данный индикатор предупреждает водителя о том, что какая-то из дверей незакрыта.
	Индикатор режима ECO	Этот индикатор загорается при включении режима ECO.
	Индикатор режима NORMAL	Этот индикатор загорается при включении режима NORMAL.
	Индикатор режима SPORT	Этот индикатор загорается при включении режима SPORT.
(красный)	Сигнализатор неисправности системы предупреждения об опасности столкновения	Этот сигнализатор указывает на неисправность системы предупреждения об опасности столкновения. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
(оранжевый)	Индикатор системы предупреждения об опасности столкновения	Этот индикатор указывает на то, что работает система предупреждения об опасности столкновения.
	Индикатор стояночного тормоза с электроприводом	Этот индикатор указывает на то, что включен стояночный тормоз с электроприводом.
	Индикатор ESC OFF	При выключении системы динамической стабилизации (ESC) загорается индикатор ее выключения (ESC OFF), предупреждая водителя о том, что система динамической стабилизации выключена.
	Сигнализатор системы ESC	Этот сигнализатор мигает, чтобы предупредить водителя о том, что работает система ESC. Этот сигнализатор горит постоянным светом, чтобы предупредить водителя о неисправности системы ESC. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля. Если загорелся сигнализатор системы ESC, предупреждая водителя о ее неисправности, то следует понимать, что тормозной системой можно пользоваться как обычно (но без функции ESC), однако при этом следует соблюдать осторожность и не превышать скорость. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Индикатор усталости водителя	Этот индикатор предупреждает водителя о необходимости отдохнуть.
	Сигнализатор опасности	Этот сигнализатор предупреждает водителя о неисправности одной или нескольких систем автомобиля. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
(красный)	Сигнализатор неисправности системы EPS	Этот сигнализатор предупреждает водителя о том, что система EPS неисправна.
(оранжевый/желтый)	Индикатор необходимости калибровки угла поворота рулевого колеса	Этот индикатор предупреждает водителя о том, что система EPS требует инициализации или калибровки.
(зеленый)	Индикатор системы управляемого спуска (HDC)	Этот индикатор указывает на то, что работает система управляемого спуска.
(оранжевый/желтый)	Сигнализатор неисправности системы управляемого спуска (HDC).	Этот сигнализатор предупреждает водителя о том, что система управляемого спуска неисправна. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
(зеленый)	Индикатор сажевого фильтра бензинового двигателя (GPF)	Одновременно с включением этого индикатора появляется сообщение «Gasoline Particulate Filter (GPF) is full, please accelerate to clean it» (сажевый фильтр полон, увеличьте скорость для его очистки). После очистки индикатор начнет мигать, а потом гаснет. Чтобы полностью окислить и сжечь попавшие в GPF твердые частицы, водитель должен выполнить следующие действия. Если позволяют дорожные условия, выполните поездку со скоростью более 80 км/ч в течение 1 часа или со скоростью боле 50 км/ч в течение 2 часов. После выгорания твердых частиц индикатор GPF погаснет автоматически. Если сигнализатор не гаснет, обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
(оранжевый/желтый)	Сигнализатор неисправности сажевого фильтра бензинового двигателя (GPF)	Этот сигнализатор предупреждает водителя о том, что сажевый фильтр бензинового двигателя (GPF) полон (в нем слишком много твердых частиц). Чтобы полностью окислить и сжечь попавшие в GPF твердые частицы, водитель должен выполнить следующие действия. Если позволяют дорожные условия, выполните поездку со скоростью более 80 км/ч в течение 1 часа или со скоростью боле 50 км/ч в течение 2 часов. После выгорания твердых частиц индикатор GPF погаснет автоматически. Если сигнализатор не гаснет, обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор неисправности антиблокировочной тормозной системы (ABS)	Этот сигнализатор предупреждает водителя о неисправности системы ABS. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля. Если загорелся сигнализатор неисправности системы ABS, то следует понимать, что тормозной системой можно пользоваться как обычно (но без функции ABS), однако при этом следует соблюдать осторожность и не превышать скорость. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор неисправности системы зарядки АКБ	Этот сигнализатор служит для контроля работы системы зарядки аккумуляторной батареи. Если этот сигнализатор не загорается после установки выключателя пуска двигателя в положение ON или загорается после пуска двигателя, при первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор низкого уровня омывающей жидкости	Этот сигнализатор служит для оповещения водителя о нехватке омывающей жидкости и необходимости ее доливки.
	Индикатор технического обслуживания	Этот индикатор служит для напоминания водителю о необходимости проведения технического обслуживания автомобиля. Как можно скорее обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.
	Сигнализатор перегрева охлаждающей жидкости двигателя	Этот сигнализатор предупреждает водителя о перегреве охлаждающей жидкости двигателя. Остановите автомобиль в безопасном месте и установите выключатель пуска двигателя в положение OFF после нескольких минут работы двигателя на холостом ходу. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор минимального уровня топлива	Этот сигнализатор предупреждает водителя о том, что топливо в баке заканчивается. При первой же возможности заправьте автомобиль топливом.
	Сигнализатор неисправности системы подушек безопасности	Этот сигнализатор предупреждает водителя о неисправности системы подушек безопасности. При первой же возможности обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор неисправности системы контроля давления воздуха в шинах (TPMS)	Этот сигнализатор предупреждает водителя о недопустимом давлении воздуха в шинах. Проверьте, не является ли давление воздуха в шинах слишком высоким или низким. Если давление воздуха в шинах соответствует норме, незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор неисправности тормозной системы	Этот сигнализатор предупреждает водителя о низком уровне тормозной жидкости или о неисправности тормозной системы. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Индикатор системы автоматического удержания автомобиля	Этот индикатор указывает на то, что работает система автоматического удержания автомобиля.
	Сигнализатор низкого давления моторного масла	Этот сигнализатор предупреждает водителя о низком давлении моторного масла. Остановите автомобиль в безопасном месте. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор неисправности системы управления двигателем (ЕРС)	Этот сигнализатор предупреждает водителя о неисправности двигателя. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
	Сигнализатор неисправности двигателя	Этот сигнализатор предупреждает водителя о неисправности двигателя. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
(красный)	Сигнализатор неисправности коробки передач	Этот сигнализатор предупреждает водителя о неисправности коробки передач. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.
(оранжевый)	Сигнализатор невозможности установки рычага селектора в положение Р (стоянка)	Этот сигнализатор предупреждает водителя о том, что рычаг селектора невозможно установить в положение Р (стоянка). Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

Внимание:
При включении любого сигнализатора неисправности остановите автомобиль в подходящем месте, где он не будет создавать помех дорожному движению, и незамедлительно обратитесь на авторизованную сервисную станцию EXEED для проверки и ремонта автомобиля.

Органы управления

Примечание:
В качестве примера показано на модели T1CFL.

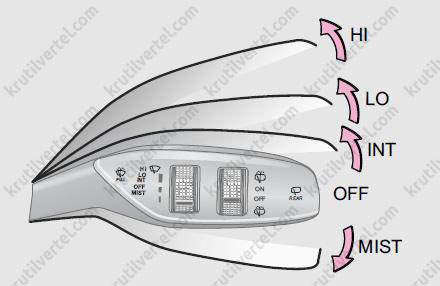

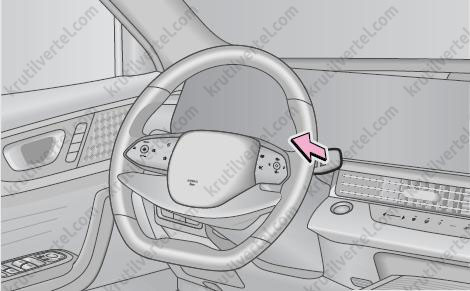

Комбинированный переключатель стеклоочистителя

Переведите выключатель питания в положение ON, передвиньте комбинированный переключатель стеклоочистителя.

«MIST» Режим работы стеклоочистителей при тумане: после отпускания он автоматически вернется в исходное положение. В это время стеклоочистители остановятся после однократного протирания.

«LO» Режим низкой скорости очистки: стеклоочиститель работает непрерывно с низкой частотой.

«HI» Режим высокой скорости очистки: стеклоочиститель работает непрерывно с высокой частотой.

«OFF» Режим останова: стеклоочиститель выключается автоматически.

«AUTO» Автоматический режим: скорость очистки регулируется в зависимости от интенсивности осадков.

При необходимости более точной регулировки частоты вращения стеклоочистителя переключите рычаг переднего стеклоочистителя.

Внимание:
- Не используйте стеклоочиститель при сухом ветровом стекле, так как можно поцарапать ветровое стекло или повредить щетки стеклоочистителя.
- Не включайте стеклоочиститель, если на ветровом стекле присутствуют посторонние частицы или материалы, иначе можно поцарапать ветровое стекло или повредить электродвигатель стеклоочистителя.
- Перед включением стеклоочистителя в холодную погоду обязательно убедитесь в том, что щетки стеклоочистителя не примерзли к ветровому стеклу. Если щетки примерзли, сначала отогрейте их. В противном случае можно легко повредить электродвигатель или резиновые скребки щеток.

Использование переднего стеклоочистителя

При установке выключателя пуска двигателя в положение ON, если потянуть комбинированный переключатель стеклоочистителей к рулевому колесу и удерживать его, передний стеклоочиститель и омыватель будут работать одновременно. Передний стеклоочиститель прекратит работать до отпускания переключателя, стеклоочиститель проработает три цикла на низкой скорости и продолжит работать один цикл через шесть секунд, затем остановится.

Примечание:
При замене щеток переднего стеклоочистителя последний необходимо перевести в сервисный режим. Подробные сведения см. в подразделе ниже «Замена щеток стеклоочистителя».

Внимание:
- Время одновременной работы стеклоочистителя и стеклоомывателя не должно превышать 10 секунд.
- Не включайте стеклоочиститель, если в бачке стеклоомывателя нет омывающей жидкости.
- Не пытайтесь прочистить засорившуюся форсунку стеклоомывателя иглой или другими тонкими предметами, так ее можно повредить.

Использование заднего стеклоочистителя

При переводе выключателя пуска двигателя в положение ON переведите переключатель в положение «ON», чтобы включить задний стеклоочиститель; переведите переключатель в положение «OFF», чтобы остановить работу заднего стеклоочистителя.

При переводе выключателя пуска двигателя в положение ON переведите переключатель в положение « » и удерживайте его, чтобы распылить омывающую жидкость на заднее стекло и одновременно включить задний стеклоочиститель.

Примечание:
Если во время работы переднего стеклоочистителя перевести рычаг селектора в положение R, задний стеклоочиститель включится автоматически.

Внимание:
- Время непрерывной работы стеклоомывателя не должно превышать 10 секунд.
- Не включайте стеклоочиститель, если в бачке стеклоомывателя нет омывающей жидкости.
- Не пытайтесь прочистить засорившуюся форсунку стеклоомывателя иглой или другими тонкими предметами, так ее можно повредить.

Функция обогрева форсунок стеклоомывателя (при наличии)

При соблюдении следующих условий водитель может включить функцию обогрева форсунок переднего стеклоомывателя:

• Напряжение аккумуляторной батареи в пределах нормы.
• Выключатель пуска двигателя находится в положении ON или запущен двигатель.
• Температура ниже 2 °C снаружи автомобиля сохраняется в течение пяти секунд или дольше.

После включения функция обогрева форсунок стеклоомывателя отключается автоматически при соблюдении любого из следующих условий:

• Выключатель пуска двигателя переводится в положение ON или АСС.

В процессе обогрева форсунок функция прерывают свою работу в следующих случаях:

• При запуске двигателя функция обогрева форсунок прекращает свою работу, а после запуска автоматически возобновляет ее.
• Если температура снаружи автомобиля в течение пяти секунд превышает 4 °C, функция прекращает работу; после снижения температуры до 2 °C функция возобновляет работу автоматически через пять секунд.

Наружное освещение

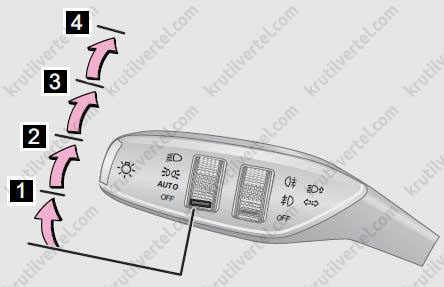

Комбинированный переключатель освещения

Когда выключатель пуска двигателя находится в положении ON, переведите комбинированный переключатель освещения в положение

[1] Выключение «OFF». Используется для выключения фары.

[2] Автоматическая чувствительность фар «AUTO». Автоматически определяется интенсивность освещения снаружи автомобиля, включаются габаритные огни, включается и выключается ближний свет фар.

[3] Габаритные огни « ». Включаются передние и задние габаритные огни, фонарь подсветки номерного знака, фоновая подсветки салона и подсветка органов управления.

[4] Ближний свет фар « ». Включаются ближний свет фар и габаритные огни.

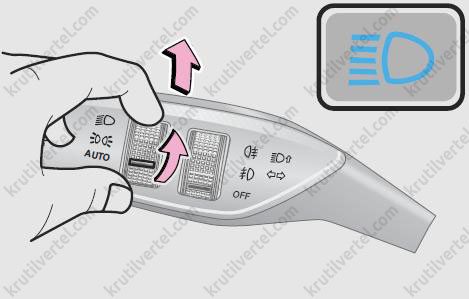

Дальний свет фар

Сначала включите ближний свет фар, затем толкните комбинированный переключатель от себя (в противоположную от рулевого колеса сторону) и отпустите, чтобы включить дальний свет фар. Чтобы выключить дальний свет фар, потяните комбинированный переключатель на себя (в сторону рулевого колеса) и отпустите.

Чтобы подать однократный сигнал дальним светом фар, потяните комбинированный переключатель на себя (в сторону рулевого колеса) и отпустите. При этом индикатор включения дальнего света фар на комбинации приборов вспыхнет один раз.

Сигнализация дальним светом возможна как при включенных, так и при выключенных фарах.

Внимание:
При длительной стоянке автомобиля убедитесь, что комбинированный переключатель фар выключен, чтобы избежать чрезмерной разрядки аккумуляторной батареи. В противном случае могут возникнуть трудности с последующим запуском двигателя.

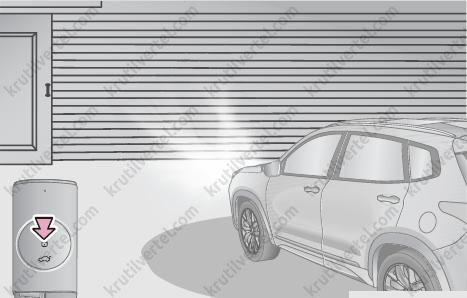

Функция светового сопровождения

Поверните комбинированный переключатель освещения в положение «AUTO». При нахождении автомобиля в темном месте нажмите кнопку запирания на интеллектуальном ключе, после чего будет активирована охранная сигнализация автомобиля. Фары ближнего света и габаритные огни автоматически включаются на 30 секунд; нажмите кнопку блокировки на интеллектуальном ключе еще раз, чтобы активировать ее снова. По истечении установленного времени работы функция светового сопровождения будет автоматически отключена. Фары ближнего света и габаритные огни немедленно погаснут.

Примечание:
Перед использованием функции светового сопровождения необходимо установить задержку фар в режим ON в головном устройстве.

Функция определения местоположения автомобиля

Поверните комбинированный переключатель освещения в положение «AUTO» перед выходом из автомобиля. При нахождении автомобиля в темном месте нажмите кнопку отпирания на интеллектуальном ключе, и фары ближнего света и габаритные огни автоматически включатся на 30 секунд.

Указатели поворота

Переведите выключатель пуска двигателя в положение ON, а затем установите комбинированный переключатель освещения в соответствующее положение.

Отклоните вверх, чтобы включить правый указатель поворота.

Отклоните вниз, чтобы включить левый указатель поворота.

При включении указателя поворота на комбинации приборов будет мигать соответствующий индикатор. После завершения поворота комбинированный переключатель автоматически возвращается в среднее положение.

Функция помощи при перестроении

Переведите кнопку запуска/остановки двигателя в режим ON, отклоните комбинированный переключать в соответствующем направлении, не доводя до крайнего положения, и указатели поворота вспыхнут три раза.

Передний противотуманный фонарь (при наличии)

Переведите выключатель пуска двигателя в положение ON, при включенном ближнем свете передвиньте рычаг противотуманных фонарей в положение « » для включения передних противотуманных фонарей и переведите рычаг противотуманных фонарей в положение «OFF» или переведите выключатель пуска двигателя в положение OFF для включения передних противотуманных фонарей.

Задний противотуманный фонарь

Переведите выключатель пуска двигателя в положение ON, при включенном ближнем свете передвиньте рычаг противотуманных фонарей в положение « » для включения задних противотуманных фонарей и переведите рычаг противотуманных фонарей в положение «OFF» или переведите выключатель пуска двигателя в положение OFF для включения передних противотуманных фонарей.

Примечание:
- При выключении ближнего света фар задний противотуманный фонарь также выключается.
- Используйте противотуманные фонари в соответствии с требованиями правил дорожного движения.

Фонари подсветки номерного знака

Поверните комбинированный переключатель освещения в положение « », чтобы включить фонари подсветки номерного знака. Они служат для подсветки заднего номерного знака автомобиля в темное время суток.

Фонарь заднего хода

Запустите двигатель, переведите рычаг селектора в положение R, и фонарь заднего хода загорится автоматически.

Стоп-сигналы

При нажатии педали тормоза одновременно загораются основные и дополнительный стоп-сигналы.

Посадочное освещение (при наличии)

Если выключатель пуска двигателя находится в режиме OFF или ACC, то при нажатии кнопки отпирания на интеллектуальном ключе или при открывании двери в темное время суток автоматически загорается посадочное освещение. Посадочное освещение автоматически гаснет при активировании охранной сигнализации.

Вспомогательный фонарь освещения поворота (при наличии)

• Переведите выключатель пуска двигателя в режим ON или запустите двигатель, включится ближний свет, если автомобиль движется с включенным ближним светом фар со скоростью более 40 км/ч, то при включении левого/правого указателя поворота автоматически загорается передний противотуманный фонарь с соответствующей стороны.
• Переведите выключатель пуска двигателя в режим ON или запустите двигатель, включится ближний свет, если автомобиль движется с включенным ближним светом фар со скоростью менее 40 км/ч, то загорается передний противотуманный фонарь с соответствующей стороны при повороте рулевого колеса в эту сторону на угол более 45°.
• Или запустите двигатель, включится ближний свет, при движении автомобиля со скоростью менее 40 км/ч и переключении передачи в положение R включается передний противотуманный фонарь.

Внутреннее освещение

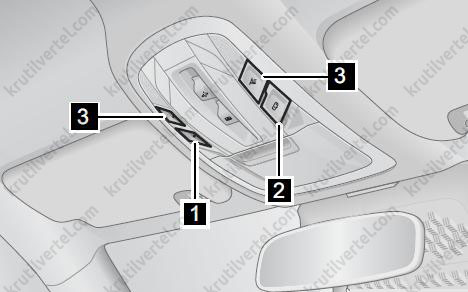

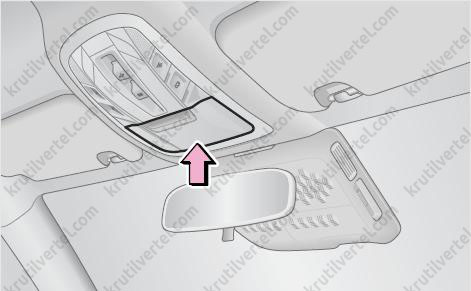

Передняя лампа освещения дорожной карты

[1] Нажмите на выключатель лампы освещения дорожной карты, загорятся лампы освещения дорожной карты.

[2] Нажмите кнопку управления дверью, если какая-либо из дверей открыта и остается открытой, загорится лампа освещения дорожной карты.

[3] Нажмите на выключатель лампы освещения дорожной карты, загорятся левая/правая лампы освещения дорожной карты.

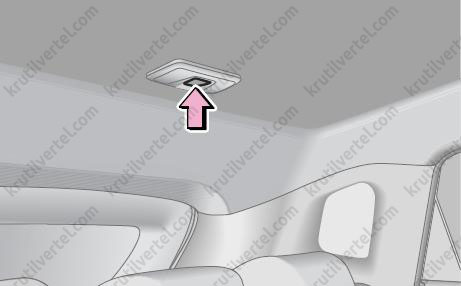

Задняя лампа освещения дорожной карты

Нажмите на выключатель задней лампы освещения дорожной карты, загорится задняя лампа освещения дорожной карты. Нажмите на выключатель еще раз, и задние лампы освещения дорожной карты погаснут.

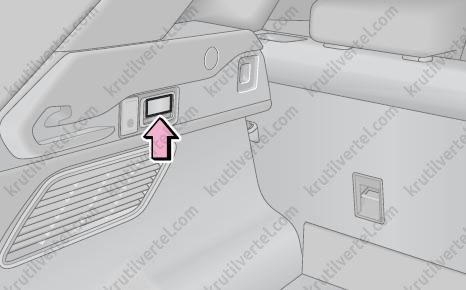

Лампа освещения багажного отделения

Лампа включается автоматически при открывании двери багажного отделения. При открывании двери багажного отделения лампа мгновенно гаснет.

Запотевание наружных световых приборов

В сырую и холодную погоду внутренняя поверхность фар автомобиля легко запотевает из-за разницы температур внутри и снаружи фары. После включения ближнего или дальнего света конденсат постепенно испаряется, но может оставаться на краях и в углах рассеивателя. Это нормальное явление. Запотевание не сказывается на сроке службы или эффективности работы фар. По мере прогрева фары и испарения конденсата внутри нее может образовывать туман (в течение примерно 30 минут после включения ближнего или дальнего света), который через некоторое время рассеивается естественным образом. Это нормальное явление.

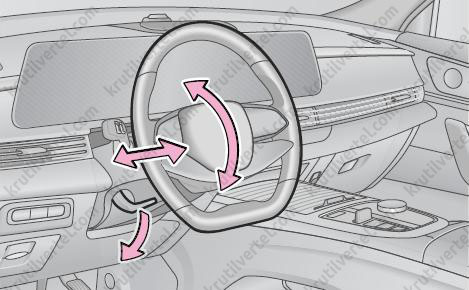

Регулировка рулевого колеса

Положение рулевого колеса можно отрегулировать для обеспечения безопасного и комфортного вождения.

Остановите автомобиль в безопасном месте и переведите выключатель пуска двигателя в положение OFF.

1. Отведите вниз блокировочный рычаг рулевой колонки и отпустите его.

2. Удерживая рулевое колесо двумя руками, потяните его вверх/вниз и вперед/назад, чтобы отрегулировать его положение надлежащим образом.

3. Удерживая рулевое колесо в требуемом положении, верните на место блокировочный рычаг.

4. Проверьте надежность фиксации рулевого колеса, потянув его в разные стороны. Если рулевое колесо смещается, повторите действия этапа 3.

Внимание:
- Не регулируйте положение рулевого колеса во время движения автомобиля: это может помешать управлению автомобилем, что создает опасность дорожно-транспортного происшествия.
- После завершения регулировки обязательно верните блокировочный рычаг в исходное положение и проверьте надежность фиксации рулевого колеса, потянув его из стороны в сторону с некоторым усилием. В случае ненадежной фиксации рулевое колесо может внезапно сместиться во время движения автомобиля, что очень опасно.

Капот

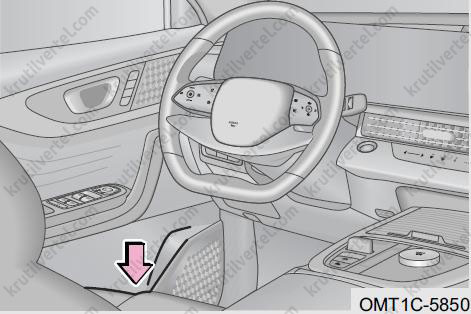

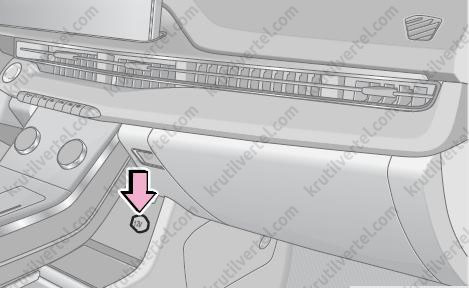

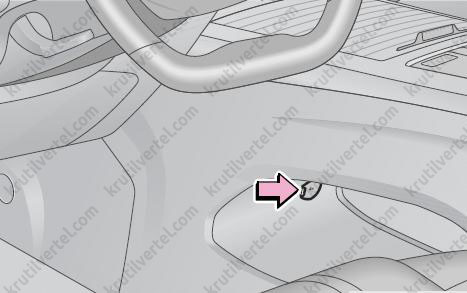

Ручка отпирания замка капота находится в нижней части приборной панели, слева от рулевого колеса.

1. Потяните за рычаг открывания капота, и капот слегка приподнимется; потяните за него еще раз, и капот снова слегка приподнимется.

2. Поднимите капот вверх, поднимите и поддерживайте капот под действием пневматической пружины.

3. Опустите капот и захлопните его, чтобы запереть замок.

4. После закрывания замка слегка потяните капот за передний край и убедитесь, что капот моторного отсека надежно заперт.

Внимание:
- Перед закрываем капота убедитесь, что в моторном отсеке не остались инструменты, ветошь или другие посторонние предметы.
- При закрывании не давите на капот с усилием, чтобы не деформировать его.
- Перед началом движения проверьте состояние капота и убедитесь, что он полностью закрыт. Если капот внезапно приоткрылся во время движения, остановите автомобиль в безопасном месте и закройте капот.

Лючок заправочной горловины

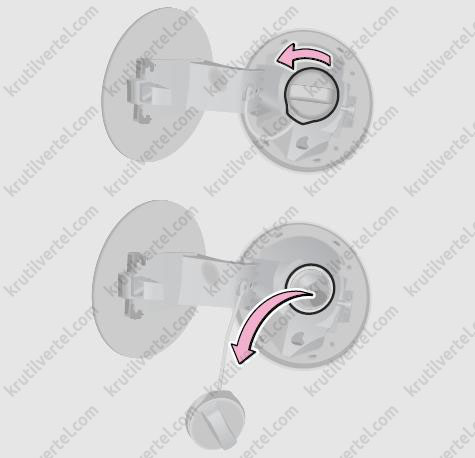

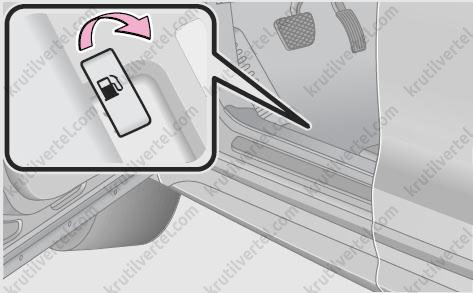

1. Потяните за ручку открывания лючка топливного бака, и дверца топливного бака откроется наружу.

2. Поверните крышку заправочной горловины против часовой стрелки, чтобы снять ее.

3. После заправки автомобиля топливом поверните крышку заправочной горловины по часовой стрелке до щелчка.

4. Закройте лючок заправочной горловины.

Топливо может загрязнить окружающую среду. Поэтому пролившееся топливо следуют собрать и утилизировать надлежащим образом.

Внимание:
- При открывании лючка заливной горловины может быть слышен легкий свистящий звук. Это нормальное явление.
- Запрещается заливать в топливный бак автомобиля дизельное топливо.
- Если топливо пролилось во время заправки автомобиля, незамедлительно вытрите его, чтобы предотвратить повреждение лакокрасочного покрытия кузова.
- После полного затягивания и отпускания крышка заправочной горловины слегка поворачивается в обратном направлении. Это нормальное явление.
- Во избежание повреждения крышки заправочной горловины прикладывайте усилие к ней только в направлении вращения. Не тяните за крышку и не поддевайте ее.
- Перед заправкой автомобиля топливом закройте все окна, двери и переведите выключатель пуска двигателя в режим OFF.
- После заправки убедитесь, что крышка заправочной горловины плотно затянута, чтобы избежать возможных происшествий, вызванных выплескиванием топлива наружу.
- Бензин легко воспламеняется, поэтому при заправке автомобиля запрещается курить и использовать открытый огонь, выполнять вблизи автомобиля сварочные и другие работы, которые сопровождаются образованием искр.
- При снятии крышку заправочной горловины следует отворачивать медленно, особенно в жаркую погоду. Если крышку снять быстро, находящиеся под давлением пары топлива могут выплеснуться наружу из заправочной горловины и причинить травму.
- Не вдыхайте пары топлива, так как они содержат опасные для здоровья вещества.
- После выхода из автомобиля, прежде чем открыть лючок заправочной горловины, коснитесь любой неокрашенной металлической поверхности, чтобы снять заряд статического электричества с одежды и тела. Очень важно перед заправкой автомобиля снять заряд статического электричества, поскольку он способен вызвать образование искры, которая может воспламенить пары топлива.
- Не пытайтесь продолжить заправку топливом после автоматического отключения пистолета топливораздаточной колонки. В противном случае топливный бак переполнится, и топливо выльется наружу, что создает опасность пожара, взрыва и серьезного несчастного случая.

Оборудование салона

Электрические розетки и USB-разъемы

Передняя электрическая розетка

Модель T1C

Модель T1CFL

Пользоваться электрической розеткой можно только после перевода выключателя пуска двигателя в режим ON.

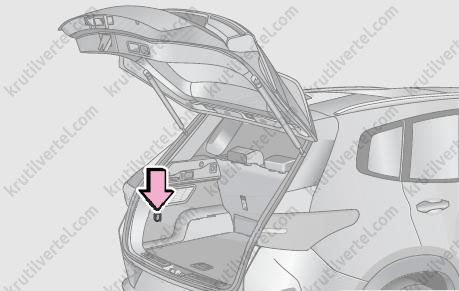

Задняя электрическая розетка

Задняя электрическая розетка находится в багажном отделении с левой стороны. Пользоваться электрической розеткой можно только после перевода выключателя пуска двигателя в режим ON.

Внимание:
- Во избежание перегорания предохранителя не используйте электрические приборы большой мощности (120 Вт и более).
- Во избежание сильной разрядки аккумуляторной батареи не используйте электрическую розетку дольше необходимого при неработающем двигателе автомобиля.
- Не вставляйте в электрическую розетку посторонние предметы и не допускайте попадания жидкостей внутрь нее. Для этого всегда закрывайте розетку заглушкой. Небрежность при обращении с электрической розеткой может стать причиной ее повреждения или короткого замыкания электрической цепи.

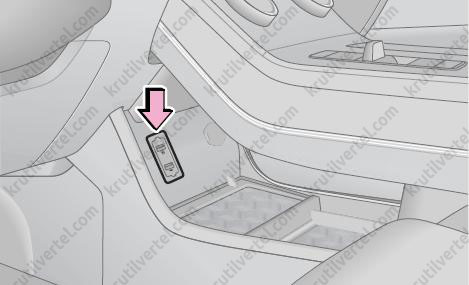

USB-разъемы, модель T1C

Разъем USB расположен под панелью управления системой кондиционирования воздуха. С помощью данного разъема к головному устройству аудиосистемы можно подключить мобильный телефон, iPad, запоминающее устройство и другое оборудование.

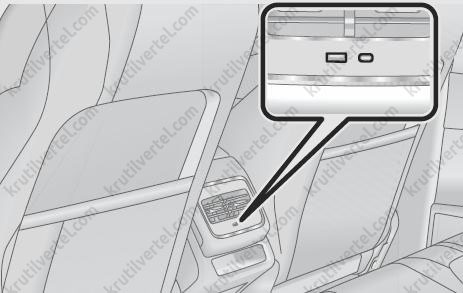

Разъем USB расположен под задней вентиляционной решеткой центрального подлокотника. С помощью данного разъема можно заряжать электрическое оборудование, потребляющее малые токи, например, мобильный телефон и т. д.

USB-разъемы, модель T1CFL

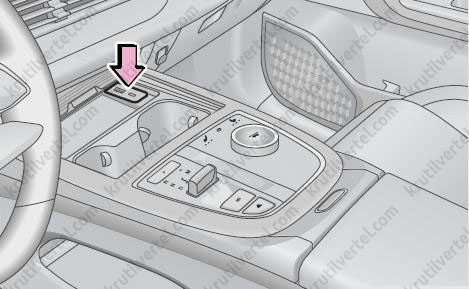

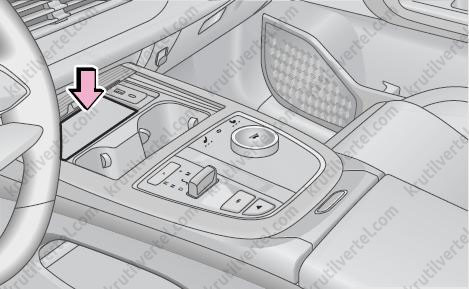

Передние USB-разъемы находятся в передней части центральной консоли.

Разъем типа А: может использоваться для подключения внешних носителей информации, мобильных телефонов и для зарядки электрических приборов малой мощности, например, телефона.

Разъем типа С: может использоваться для зарядки электрических приборов малой мощности, например мобильного телефона.

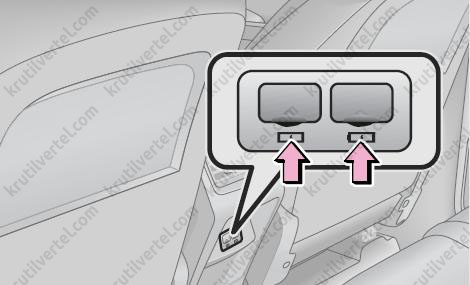

Задний USB-разъем расположен под задним дефлектором центрального подлокотника.

Разъем типа А: может использоваться для зарядки электрических приборов малой мощности, например мобильного телефона.

Разъем типа С (при наличии): может использоваться для зарядки электрических приборов малой мощности, например мобильного телефона.

Беспроводная зарядка (при наличии)

В беспроводном зарядном устройстве используется технология на основе электромагнитной индукции, которая обеспечивает удобную и безопасную зарядку мобильных телефонов во время движения автомобиля.

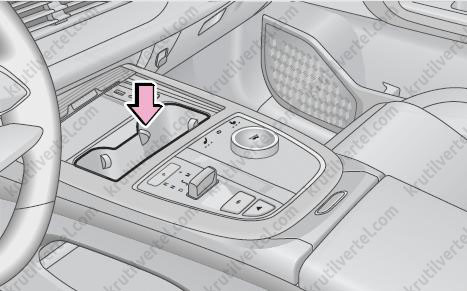

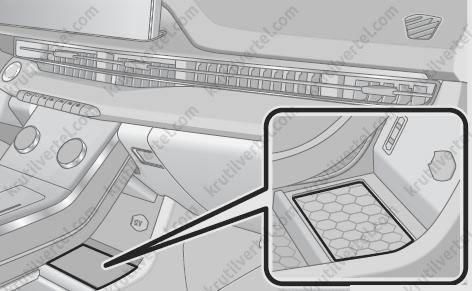

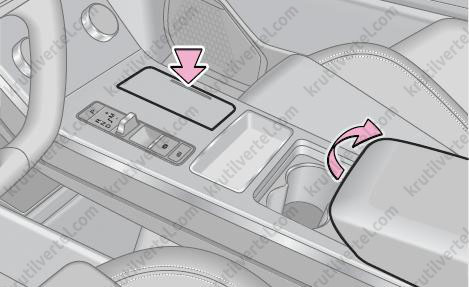

Функция беспроводной зарядки

Модель T1C

Модель T1CFL

Переведите выключатель пуска двигателя в режим ON, беспроводное зарядное устройство начнет работу автоматически, как только пользователь положит мобильный телефон в область для зарядки, и на экране головного устройства отобразится значок « ».

После завершения зарядки на дисплее головного устройства отобразится значок « ».

Беспроводная зарядка может не работать надлежащим образом в следующих случаях:

• Рабочая частота беспроводного зарядного устройства близка к рабочей частоте системы бесключевого доступа, поэтому они могут наводить помехи друг на друга. В некоторых ситуациях, например при открывании/закрывании дверей, нажатии выключателя пуска двигателя или педали тормоза, система может ошибочно определить, что ключ находится в автомобиле, что приведет к срабатыванию системы бесключевого доступа. Если это произошло, необходимо отключить беспроводную зарядку, подождать 5–10 секунд, после чего возобновить работу зарядного устройства.
• Мобильный телефон не будет заряжаться, если его тыльная сторона находится на расстоянии более 6 мм от поверхности беспроводного зарядного устройства.
• Мобильный телефон также не будет заряжаться, если под ним находится толстая металлическая пластина, например монета или металлический чехол, при этом на дисплее головного устройства будет отображаться значок « ».

Примечание:
- Функцию беспроводной зарядки можно включить в меню головного устройства.
- Функция беспроводной зарядки поддерживает только мобильные телефоны с функцией беспроводной зарядки.
- Всегда кладите мобильный телефон по центру области зарядки. Во время резких ускорений, замедлений или маневров мобильный телефон подвергается тряске, что может снизить эффективность и стабильность его зарядки.

Внимание:
- При высокой температуре окружающей среды в мобильном телефоне может срабатывать функция защиты от перегрева. В этом случае рекомендуется подождать, пока телефон остынет, прежде чем продолжить его зарядку.
- Если мобильный телефон не поддерживает беспроводную зарядку, рекомендуется не класть его на панель зарядного устройства. Качество материала поверхности беспроводного зарядного устройства значительно отличается у автомобилей, предназначенных для разных рынков, поэтому при частом использовании поверхность может легко повредиться, что станет причиной сбоев в работе, плохого прилегания телефона, ошибочного распознавания металлических предметов и т. п.

Функция напоминания о забытом телефоне (при наличии)

Если выключатель пуска двигателя переведен в режим OFF, водительская дверь открыта и мобильный телефон находится в области действия беспроводной зарядки, то в течение 20 секунд будет звучать предупреждающий звуковой сигнал, но если телефон в течение этих 20 секунд будет взят, то сигнал тревоги прекратится.

Примечание:
- Функция напоминания о забытом телефоне распознает только телефоны, поддерживающие функцию беспроводной зарядки.
- Функцию напоминания о забытом телефоне можно включить в меню головного устройства.

Подстаканники

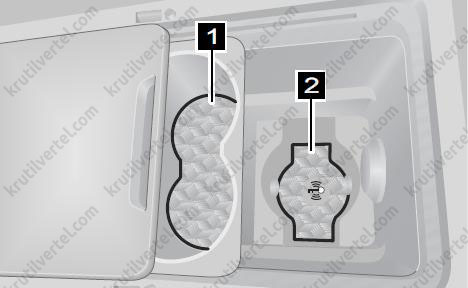

Модель T1C

1. Двойной верхний подстаканник.
2. Одинарный нижний подстаканник.

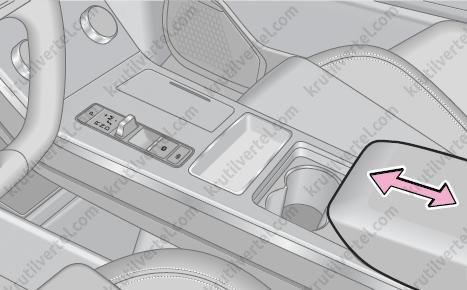

Модель T1CFL

Передние подстаканники находятся в передней части центральной консоли.

Задний подстаканник расположен на спинке заднего центрального сиденья.

Внимание:
- Во время движения плотно закрывайте стаканы, бутылки и другие емкости, чтобы случайно не расплескать воду или напитки.
- Не помещайте в подстаканники какие-либо другие предметы, кроме стаканов и алюминиевых банок.

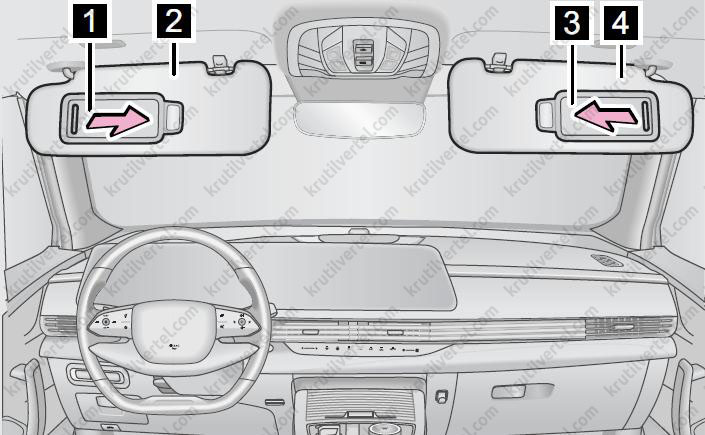

Солнцезащитные козырьки и косметические зеркала

1. Косметическое зеркало со стороны водителя.
2. Солнцезащитный козырек со стороны водителя.
3. Косметическое зеркало со стороны переднего пассажира.
4. Солнцезащитный козырек со стороны переднего пассажира.

Горизонтально сдвиньте крышку косметического зеркала, чтобы использовать зеркало заднего вида.

На автомобилях, оборудованных подсветкой косметических зеркал, при сдвигании крышки зеркала автоматически загорается лампа подсветки.

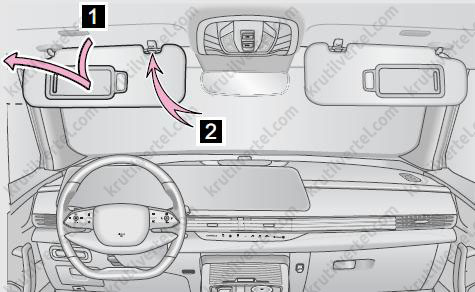

[1] Отклоните солнцезащитный козырек вниз.

[2] Отцепите крючок и поверните козырек в сторону окна, чтобы укрыться от бокового света.

Поручни и подлокотники

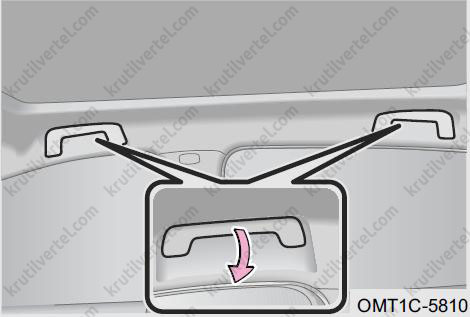

Поручни

Поручни для пассажиров установлены над передней пассажирской и обеими задними дверями автомобиля соответственно. При движении по ухабистой дороге пассажиры могут держаться за поручни, сохраняя вертикальное положение на сиденье.

Центральный передний подлокотник(для некоторых вариантов исполнения автомобиля)

Данный подлокотник предназначен для переднего пассажира. Чтобы установить подлокотник в рабочее положение, необходимо выдвинуть его вперед. Чтобы убрать подлокотник, переместите его назад.

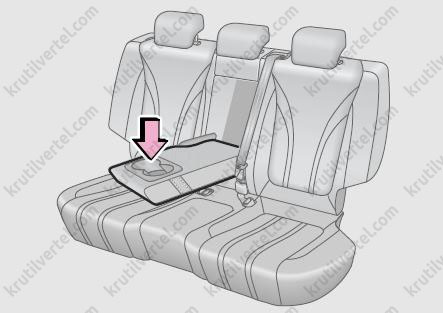

Центральный задний подлокотник

Заднее сиденье снабжено откидывающимся центральным подлокотником с подстаканниками.

Внимание:
- Всегда возвращайте центральный подлокотник в исходное положение, когда в нем отсутствует необходимость.
- Запрещается сидеть на среднем сиденье второго ряда при разложенном подлокотнике. В этом случае не обеспечивается правильная посадка пассажира на сиденье, поэтому можно легко травмироваться.

Места для хранения

Отсек для очков

Отсек для очков находится рядом с передним плафоном освещения салона. Его можно использовать для хранения очков или других мелких предметов. Не кладите в отсек для очков слишком большие предметы.

Карманы на дверях

В карманах на передних и задних дверях можно хранить карты, бутылки с напитками и другие вещи.

Примечание:
Не кладите в карманы на дверях большие или тяжелые предметы.

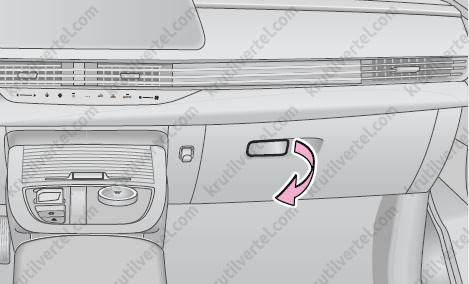

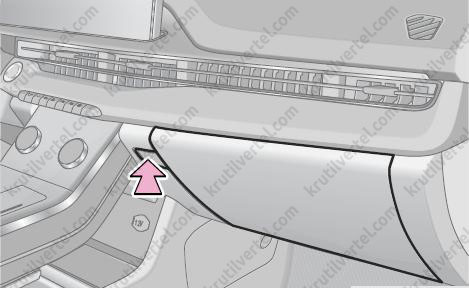

Перчаточный ящик

Модель T1C

Модель T1CFL

Перчаточный ящик можно использовать для хранения карт, руководства по эксплуатации автомобиля и других предметов.

Примечание:
Не кладите в перчаточный ящик слишком большие предметы.

Внимание:
Всегда держите перчаточный ящик закрытым. В случае резкого торможения или поворота автомобиля пассажир может удариться об открытую крышку перчаточного ящика или находящийся внутри него предмет.

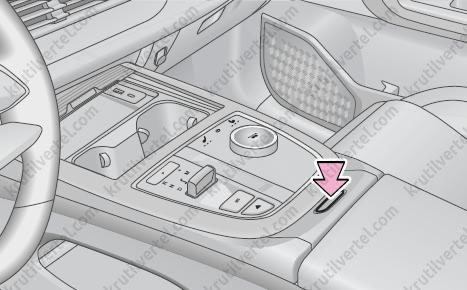

Вещевой отсек в центральной консоли

Модель T1C

Модель T1CFL

Вещевой отсек в центральной консоли можно использовать для хранения карт, руководства по эксплуатации автомобиля и других предметов.

Внимание:
- Запрещается сидеть на крышке вещевого отсека, который также является центральным подлокотником для передних сидений.
- Во время движения автомобиля следует всегда держать вещевой ящик на центральной консоли закрытым; открытая крышка вещевого ящика может стать причиной травмы или помешать водителю в управлении автомобилем.

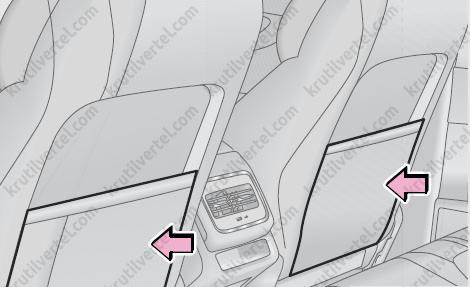

Карманы на спинках сидений

На задней стороне спинок передних сидений предусмотрены карманы, в которых можно хранить газеты, документы и другие мягкие предметы.

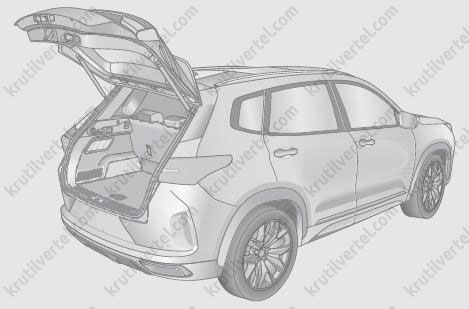

Багажное отделение

Для увеличения объема багажного отделения автомобиля задние сиденья можно сложить. Сложив задние сиденья, в багажном отделении можно перевозить длинномерный груз.

При погрузке багажа в автомобиль соблюдайте следующие меры предосторожности:

• Распределяйте груз равномерно, чтобы сохранить устойчивость автомобиля.
• Не возите с собой в автомобиле ненужные вещи, т. к. это способствует повышению расхода топлива.
• При погрузке крупных предметов следите за тем, чтобы они не мешали закрыванию двери багажного отделения.

Внимание:
- Не эксплуатируйте автомобиль с открытой или не полностью закрытой дверью багажного отделения, иначе груз может выпасть из автомобиля и стать причиной дорожно-транспортных происшествий.
- На укладывайте багаж выше спинки заднего сиденья. По возможности располагайте груз как можно ниже на полу, чтобы избежать возможных травм в случае его смещения при экстренном торможении или столкновении автомобиля.
- Не разрешайте никому находиться в багажном отделении во время движения автомобиля. Пассажиры должны всегда находиться на своих местах и должны правильно пристегиваться ремнями безопасности. Иначе они могут получить серьезные травмы или погибнуть в случае экстренного торможения или дорожно-транспортного происшествия.

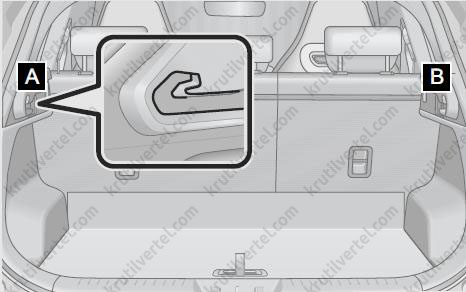

Багажная шторка (при наличии)

Потяните багажную шторку за прорези в точках A и B, чтобы закрепить ее, и убедитесь, что она закреплена должным образом.

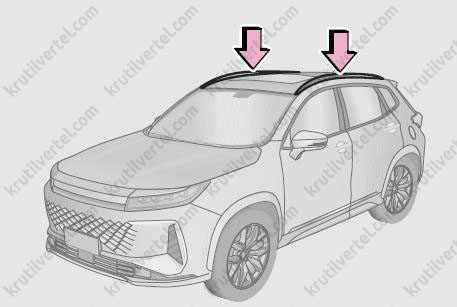

Багажник на крыше

Багажник на крыше может использоваться для перевозки грузов, вес которых не превышает 30 кг. Значительная нагрузка может вызвать повреждение багажника, крыши или других деталей кузова автомобиля, которые не устраняются в рамках гарантийного обслуживания.

Внимание:
- Не перегружайте багажник на крыше.
- Не перевозите на верхнем багажнике грузы, длина или ширина которых превышает габаритные размеры автомобиля.
- Перед началом движения убедитесь, что груз надежно закреплен на багажнике.
- При погрузке багажа на верхний багажник соблюдайте осторожность, чтобы не поцарапать крышу, при необходимости проложите между грузом и крышей защитный материал.
- Равномерно распределяйте груз. Неравномерная загрузка автомобиля может ухудшить его управляемость и устойчивость, что представляет серьезную угрозу безопасности движения.
- При перевозке груза на верхнем багажнике высота центра тяжести автомобиля увеличивается. Избегайте движения с высокой скоростью, резких ускорений и поворотов, внезапных торможений и маневров, которые могут привести к опрокидыванию автомобиля.
