Очистители и омыватели стекол Exeed LX с 2019 года

2. Очистители и омыватели стекол

Меры предосторожности

Во избежание опасной эксплуатации и повреждения автомобиля перед ремонтом всегда следуйте приведенным ниже инструкциям:

• При снятии очистителей / омывателей стекол во избежание травм используйте средства индивидуальной защиты.
• При снятии очистителей / омывателей стекол необходимо приложить определенное усилие. Действуйте осторожно, избегая чрезмерных усилий.
• При снятии очистителей / омывателей стекол старайтесь не поцарапать внутренние поверхности отделки, оборудование салона и лакокрасочное покрытие кузова.
• При проведении диагностики и проверки цепей всегда обращайтесь к электрической схеме для получения информации о конкретной цепи и компонентах.

Инструмент для диагностики

Диагностический тестер

При подсоединении диагностического тестера:

• Для обмена данными с автомобилем подсоедините диагностический тестер (с новейшим программным обеспечением) к диагностическому разъему.
• Диагностический разъем расположен в левой нижней части передней панели.
• Диагностический разъем имеет форму трапеции и может включать в себя 16 контактов.

Цифровой мультиметр

При использовании цифрового мультиметра:

• Устраните неисправности электрических устройств и жгутов проводов.
• Выполните поиск основной неисправности.
• Измерьте величины напряжения, тока и сопротивления.

Диагностика и проверка

Помощь при диагностике

При использовании цифрового мультиметра:

1. Подсоедините диагностический тестер (с новейшим программным обеспечением) к диагностическому разъему, после чего подсоедините его к электронному блоку управления через сеть передачи данных.

2. Убедитесь в наличии неисправности, и выполните диагностическую проверку и ремонтные процедуры.

3. Если DTC не удаляется, неисправность является активной.

4. Для измерения напряжения в цепях используйте только цифровой мультиметр.

5. Просмотрите Технические бюллетени, которые могут иметь отношение к этой неисправности.

6. Визуально проверьте соответствующий жгут проводов и разъем.

7. Проверьте и очистите все точки соединения очистителя стекла с «массой» кузова, связанные с последними DTC.

8. Если выводится несколько DTC, для поиска любой общей цепи «массы» или питания, связанной с DTC, обратитесь к электрическим схемам.

Диагностика непостоянных DTC

Если неисправность непостоянная, выполните следующие действия:

• Проверьте, надежно ли соединены штекеры разъема.
• Проверьте наличие следов износа, прокола, защемления или обрыва жгута проводов.
• Покачайте соответствующий жгут проводов и разъем и понаблюдайте, не прерывается ли сигнал в соответствующей цепи.
• Если возможно, попытайтесь воспроизвести условия, при которых был обнаружен DTC.
• Найдите данные, которые изменились, или DTC, и удалите их во время проверки с покачиванием жгута проводов.
• Убедитесь в отсутствии поврежденных, изогнутых, выступающих или проржавевших контактов.
• Осмотрите области крепления аудиосистемы, жгута проводов или разъема жгута проводов и т. д. на наличие повреждений, посторонних предметов и т. д., которые могут вызвать некорректные сигналы.
• Проверьте и очистите все разъемы жгута проводов и точки соединения с «массой», связанные с DTC.
• Если выводится несколько DTC, найдите любую общую цепь «массы» или питания, связанную с DTC, на электрической схеме.
• Просмотрите Технические бюллетени, которые могут иметь отношение к этой неисправности.

Проверка цепей «массы» и точек соединения с «массой»

Точки соединения с «массой» очень важны для нормальной работы цепи всей системы. Они должны находиться в рабочем состоянии и не должны серьезно влиять на всю цепь системы. Точки соединения с «массой» часто подвергаются воздействию влаги, грязи и других агрессивных сред. Коррозия и окисление могут увеличить нагрузку из-за увеличения сопротивления. Этот серьезно влияет на работу цепи. Проверьте точки соединения с «массой» следующим образом:

1. Снимите болт или гайку «массы».

2. Проверьте все поверхности контакта на предмет наличия следов грязи, ржавчины и т. д.

3. При необходимости зачистите, чтобы обеспечить надлежащий контакт.

4. Установите на место болт или гайку «массы».

5. Проверьте, не влияет ли дополнительное оборудование на цепь «массы».

6. Если к контакту с «массой» крепится несколько жгутов проводов, проверьте качество обжима. Убедитесь в том, что все жгуты проводов чистые и надежно связаны с «массой» кузова.

Проверка компонентов

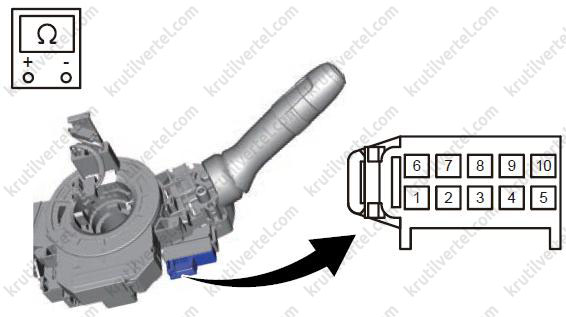

Комбинированный переключатель очистителей / омывателей стекол

С помощью цифрового мультиметра проверьте проводимости в цепи между контактами переключателя очистителей / омывателей согласно приведенной ниже таблице. Если результаты не соответствуют заданным требованиям, замените переключатель очистителей / омывателей.

Электропривод и рычажный механизм очистителя ветрового стекла

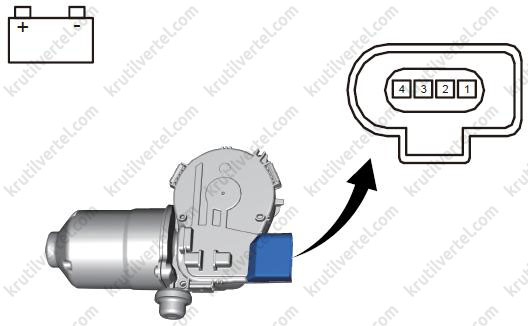

Проверка электропривода

1. Проверьте работу очистителя в режиме LO (низкая скорость). Если результаты не соответствуют заданным требованиям, замените электропривод очистителя ветрового стекла.

2. Проверьте работу очистителя в режиме HI (высокая скорость). Если результаты не соответствуют заданным требованиям, замените электропривод очистителя ветрового стекла.

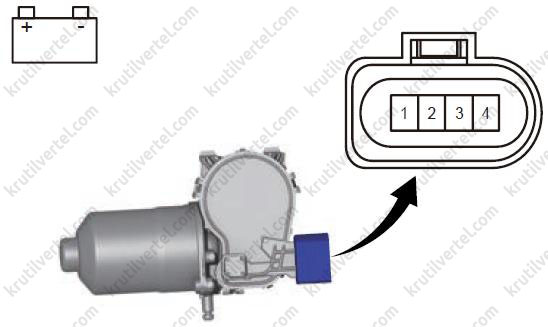

3. Проверьте функцию автоматического возврата:

• Подсоедините «положительный» (+) провод аккумуляторной батареи к контакту 2 или 1, и подсоедините «отрицательный» (-) провод аккумуляторной батареи к контакту 4. Когда электропривод работает на низкой скорости (LO) или высокой скорости (HI), отсоедините «положительный» (+) провод аккумуляторной батареи для прекращения движения и фиксации в любом положении, кроме исходного.
• Соедините контакты 4 и 3 проводом, а затем подсоедините другой провод из средней части к «положительному» (+) выводу аккумуляторной батареи, и подсоедините «отрицательный» (-) провод аккумуляторной батареи к контакту 2 для возврата электропривода в исходное положение при низкой скорости (LO).
• Убедитесь в том, что электропривод очистителя ветрового стекла останавливается автоматически в исходном положении.

Нормально: Электропривод переходит в исходное положение и автоматически останавливается, т. е. выполняется автоматический сброс параметров привода. Если результаты не соответствуют заданным требованиям, замените электропривод очистителя ветрового стекла.

Вариант 1

Вариант 2

Проверка рычажного механизма

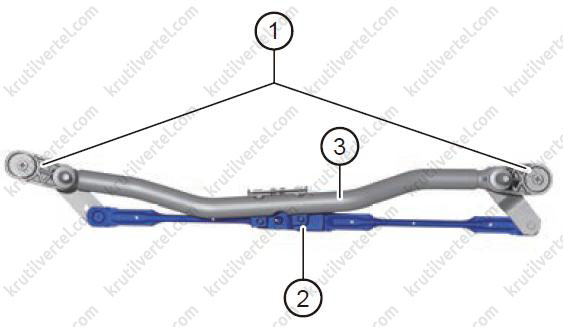

Проверьте шарнир (1) на предмет ослабления или отсоединения, тягу (2) на предмет деформации или поломки и втулку (3) вала на предмет заклинивания. При необходимости замените рычажный механизм привода очистителя ветрового стекла.

Форсунка омывателя ветрового стекла

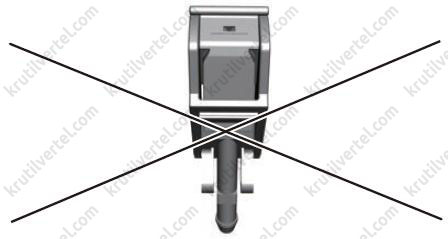

Проверьте форсунки омывателя ветрового стекла на предмет закупоривания, деформации или повреждения. При необходимости замените форсунки омывателя ветрового стекла.

Электропривод очистителя заднего стекла

1. Проверьте работу электропривода очистителя заднего стекла. Если результаты не соответствуют требованиям, замените электропривод очистителя заднего стекла.

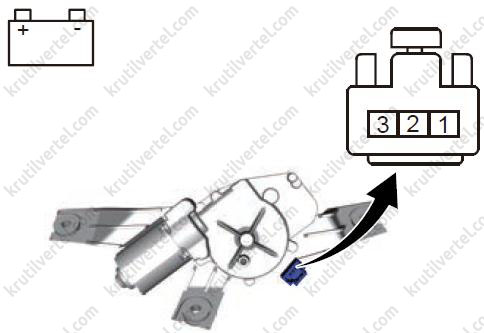

2. Проверьте функцию автоматического возврата:

• Подсоедините «положительный» (+) провод аккумуляторной батареи к контакту 3, и подсоедините «отрицательный» (-) провод аккумуляторной батареи к контакту 1. При работе двигателя отсоедините «положительный» (+) провод от аккумуляторной батареи для останова двигателя очистителя заднего стекла в любом положении, кроме положения автоматического останова.
• Подсоедините «положительный» (+) провод аккумуляторной батареи к контакту 1, и подсоедините «отрицательный» (-) провод аккумуляторной батареи к контакту 2 для повторного включения двигателя.
• Убедитесь в том, что электропривод автоматически возвращается в исходное положение.

В норме: Электропривод автоматически возвращается в исходное положение. Если результаты не соответствуют требованиям, замените электропривод очистителя заднего стекла.

Форсунка омывателя заднего стекла

Проверьте форсунку омывателя заднего стекла на предмет закупоривания, деформации или повреждения. При необходимости замените форсунку омывателя заднего стекла.

Насос омывателя стекол

1. Заполните бачок жидкости омывателей стекол соответствующей жидкостью.

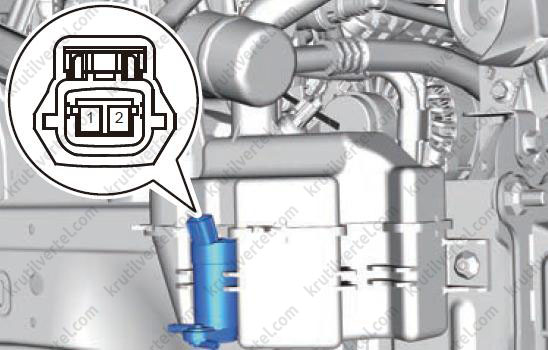

2. Подсоедините «положительный» (+) провод аккумуляторной батареи к контакту 1 насоса омывателей и подсоедините «отрицательный» (-) провод аккумуляторной батареи к контакту 2.

3. Убедитесь в том, что жидкость выходит из насоса омывателя ветрового стекла.

В норме: Жидкость выходит из насоса омывателя ветрового стекла. Если результаты не соответствуют требованиям, замените насос.

4. Подсоедините «положительный» (+) провод аккумуляторной батареи к контакту 1 насоса омывателей и подсоедините «отрицательный» (-) провод аккумуляторной батареи к контакту 2.

5. Убедитесь в том, жидкость выходит из насоса омывателя заднего стекла.

В норме: Жидкость из насоса омывателя заднего стекла выходит. Если результаты не соответствуют требованиям, замените насос.

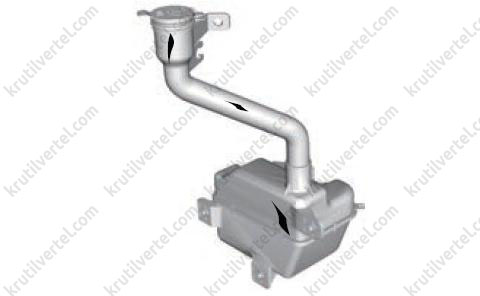

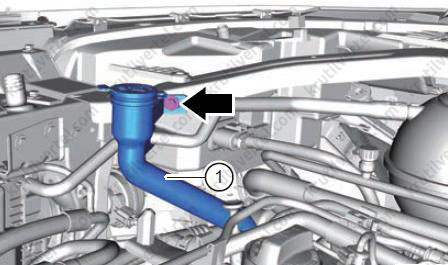

Бачок жидкости омывателей стекол

1. Проверьте бачок жидкости омывателей стекол на предмет утечек, деформаций и повреждений. При необходимости замените бачок жидкости омывателей стекол.

2. Проверьте внутреннюю и наружную поверхность бачка жидкости омывателей стекол на предмет загрязнения. Удалите загрязнения или замените бачок жидкости омывателей стекол.

3. Проверьте уплотнение на наличие повреждений. При необходимости замените уплотнение.

Снятие и установка компонентов

Примечание:
Порядок действий для правой и левой сторон одинаков. Ниже приводится описание операций снятия для левой стороны.

Комбинированный переключатель очистителей / омывателей стекол

Модель T1C

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите нижний кожух комбинированного переключателя.

4. Снимите верхний кожух комбинированного переключателя.

5. Снимите подушку безопасности водителя.

6. Снимите рулевое колесо.

7. Отсоедините три разъема комбинированного переключателя очистителей / омывателей стекол.

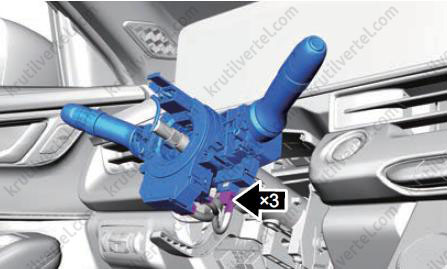

8. Расцепите фиксирующие зажимы, после чего снимите комбинированный переключатель очистителей / омывателей стекол.

9. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке комбинированного переключателя всегда действуйте осторожно, чтобы не повредить компоненты.
• При установке комбинированного переключателя надежно подсоедините все разъемы.

10. После установки комбинированного переключателя убедитесь в правильности функционирования всех систем.

Модель T1CFL

Снимите комбинированный переключатель освещения (см. соответствующий подраздел в параграфе выше).

Щетка очистителя ветрового стекла

Снятие

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF, быстро переместите переключатель очистителей/омывателей вверх-вниз на правой стороне рулевого колеса.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

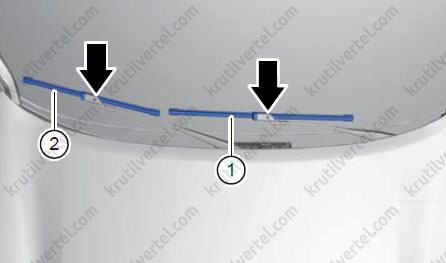

3. Как показано на рисунке, нажмите на кнопку блокировки в направлении стрелки и слегка потяните наружу, чтобы снять основную щетку очистителя (1) и вспомогательную щетку очистителя (2).

Установка

1. Установите рычаг очистителя ветрового стекла в вертикальное положение.

2. Вставьте щетку очистителя в паз рычага и аккуратно потяните. Щетка фиксируется до щелчка.

Рычаг очистителя ветрового стекла

Внимание:
При снятии рычага очистителя ветрового стекла старайтесь не поцарапать ветровое стекло.

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Откройте капот.

3. Отсоедините «отрицательный» провод от аккумуляторной батареи.

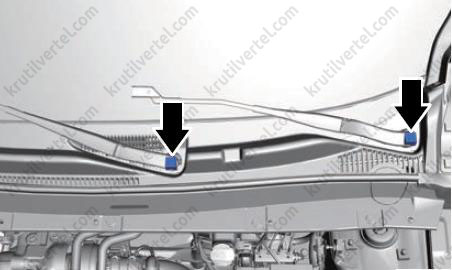

4. С помощью отвертки, обмотанной защитной лентой, снимите декоративные колпачки (стрелки) с осей очистителя ветрового стекла.

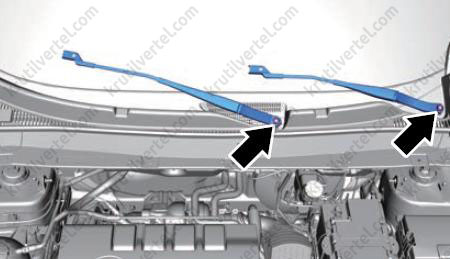

5. Отверните две гайки (стрелки) крепления рычагов очистителя ветрового стекла.

Примечание:
Момент затяжки: 18 ± 2 Н∙м.

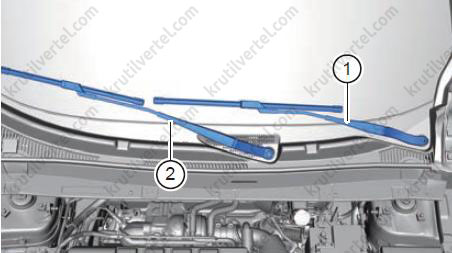

6. Снимите основной рычаг (1) и вспомогательный рычаг (2) очистителя ветрового стекла.

7. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке рычагов очистителя ветрового стекла работайте крайне осторожно, чтобы не повредить другие компоненты.
• При установке поместите рычаг очистителя ветрового стекла в необходимое положение.
• При установке рычагов очистителя ветрового стекла обязательно затяните гайки крепления заданным моментом затяжки.

8. После установки убедитесь в правильности функционирования рычагов очистителя ветрового стекла.

Электропривод и рычажный механизм очистителя ветрового стекла

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите рычаг очистителя стекла.

4. Снимите верхнюю поперечину моторного отсека.

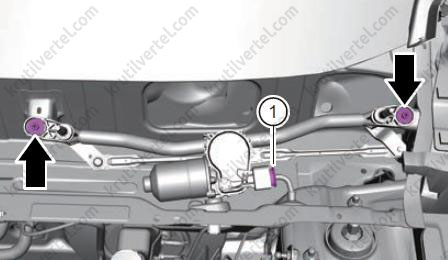

5. Отсоедините разъем (1) от электропривода очистителя ветрового стекла.

6. Отверните два болта крепления (стрелки) электропривода и рычажного механизма очистителя ветрового стекла.

Примечание:
Момент затяжки: 9,5 ± 1,5 Н∙м.

7 Снимите электропривод и рычажный механизм очистителя стекол в сборе.

8. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке электропривода очистителя ветрового стекла работайте крайне осторожно, чтобы не повредить другие компоненты.
• Установите электропривод очистителя ветрового стекла, выполните регулировку и убедитесь в том, что электропривод и рычажный механизм привода находятся в исходном положении. В ином случае очиститель ветрового стекла не будет работать исправно.
• При установке электропривода очистителя ветрового стекла установите разъем на место и затяните крепежные болты заданным моментом затяжки.

9. После установки убедитесь в правильности функционирования очистителя ветрового стекла.

Форсунка омывателя ветрового стекла

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Откройте капот.

4. При помощи съемника для элементов отделки салона подденьте и затем извлеките форсунку омывателя ветрового стекла. Отсоедините шланг омывателя и снимите форсунку.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке форсунок омывателя ветрового стекла действуйте осторожно, чтобы не повредить компоненты.
• При установке форсунки омывателя ветрового стекла надежно подсоедините к ней шланг омывателя.

6. После установки убедитесь в правильности функционирования форсунки омывателя ветрового стекла.

Рычаг очистителя заднего стекла

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

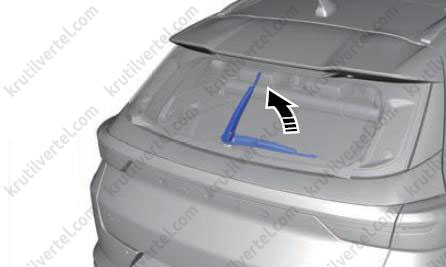

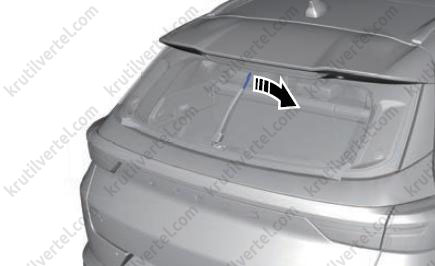

3. Приподнимите рычаг очистителя заднего стекла в направлении, указанном на рисунке стрелкой.

4. Стяните щетку с рычага очистителя заднего стекла в направлении, указанном на рисунке стрелкой.

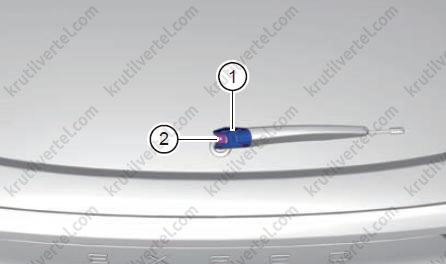

5. Снимите декоративный колпачок (1).

6. Отверните гайку (2) крепления рычага очистителя заднего стекла.

Примечание:
Момент затяжки: 10 ± 1,5 Н∙м.

7. Снимите рычаг очистителя заднего стекла.

8. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке рычага очистителя заднего стекла работайте крайне осторожно, чтобы не повредить другие компоненты.

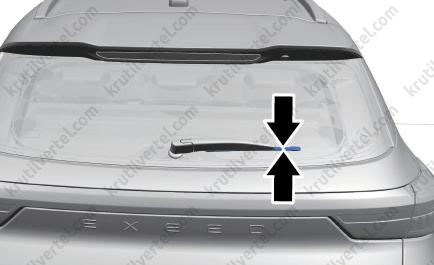

• При установке уделяйте внимание установочному положению щетки: конец щетки должен быть расположен между самым нижним электронагревательным проводом и черной кромкой стекла.

• Устанавливая рычаг очистителя заднего стекла, обязательно затяните гайку крепления заданным моментом затяжки.

9. После установки убедитесь в правильности функционирования очистителя заднего стекла.

Электропривод очистителя заднего стекла

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите рычаг очистителя заднего стекла.

4. Снимите нижнюю облицовку двери багажного отделения.

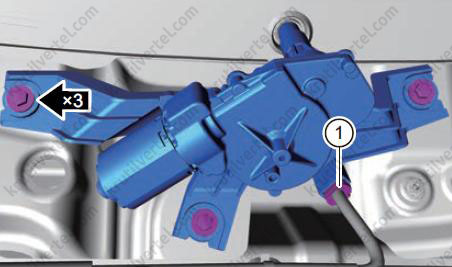

5. Отсоедините разъем (1) электропривода очистителя заднего стекла.

6. Отверните три болта крепления электропривода очистителя заднего стекла.

Примечание:
Момент затяжки: 10 ± 1,5 Н∙м.

7. Снимите электропривод очистителя заднего стекла.

8. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке электропривода очистителя заднего стекла работайте крайне осторожно, чтобы не повредить другие компоненты.
• При установке двигателя очистителя заднего стекла обязательно затяните болты крепления заданным моментом затяжки.

9. После установки убедитесь в правильности функционирования очистителя заднего стекла.

Форсунка омывателя заднего стекла

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите задний спойлер.

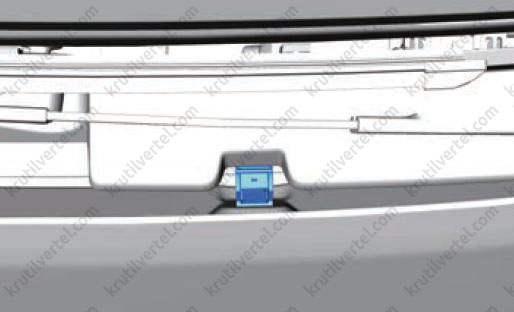

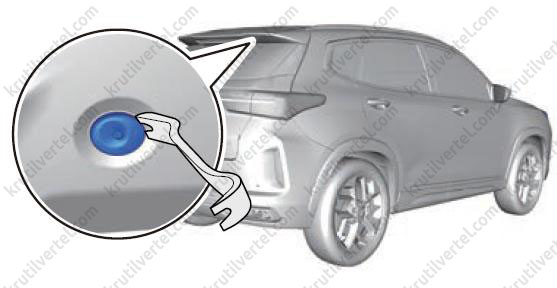

4. При помощи съемника для элементов отделки салона подденьте и затем извлеките форсунку омывателя заднего стекла. Отсоедините шланг омывателя и снимите форсунку.

5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке форсунки омывателя заднего стекла действуйте осторожно, чтобы не повредить компоненты.
• При установке форсунки омывателя заднего стекла надежно подсоедините к ней шланг омывателя.

6. После установки убедитесь в правильности функционирования форсунки омывателя заднего стекла.

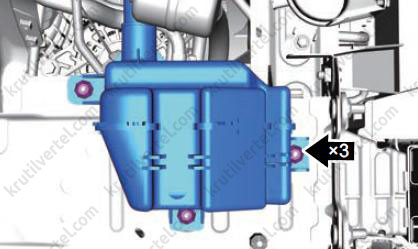

Насос омывателя стекол

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите передний бампер.

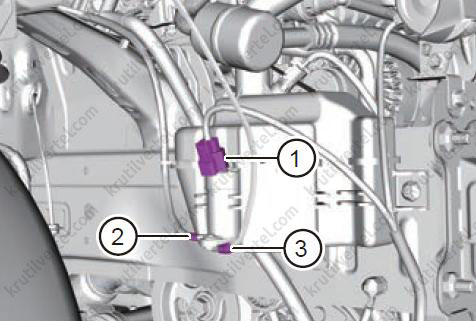

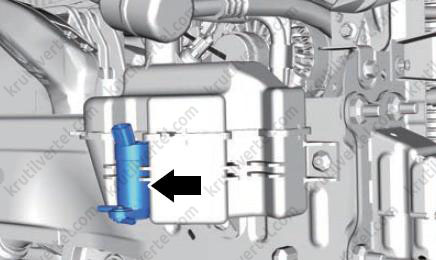

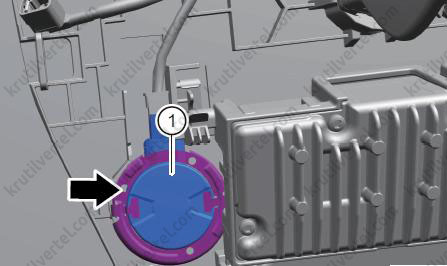

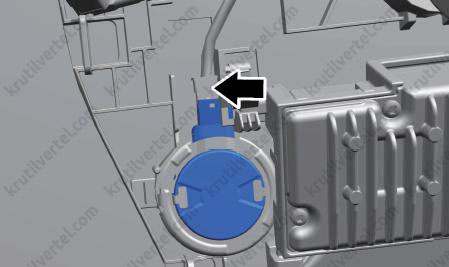

4. Отсоедините разъем (1) насоса омывателей стекол. Отсоедините трубку (3) омывателя заднего стекла и трубку (2) омывателя ветрового стекла от насоса омывателей стекол.

5. Снимите насос омывателей стекол в сборе (стрелка).

6. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке насоса омывателей стекол работайте крайне осторожно, чтобы не повредить компоненты.
• При установке насоса омывателей стекол надежно и правильно подсоедините соответствующие трубки.

7. После установки убедитесь в правильности функционирования насоса омывателей стекол.

Бачок жидкости омывателей стекол

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите декоративную крышку двигателя.

4. Снимите передний бампер.

5. Отверните болт (стрелка) крепления направляющей трубки.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

6. Снимите направляющую трубку (1) с бачка жидкости омывателей стекол.

7. Отсоедините разъем (1) насоса омывателей стекол. Отсоедините трубку (3) омывателя заднего стекла и трубку (2) омывателя ветрового стекла от насоса омывателей стекол.

8. Отверните три гайки крепления бачка жидкости омывателей стекол и снимите бачок.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

9. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке бачка жидкости омывателей стекол работайте крайне осторожно, чтобы не повредить компоненты.
• Затяните крепежные гайки, прикладывая в ходе установки бачка жидкости омывателей стекол заданный момент затяжки.
• При установке бачка жидкости омывателей стекол надежно и правильно подсоедините соответствующие трубки.

10. После установки убедитесь в правильности функционирования омывателей стекол.

Оптический датчик дождя

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Отсоедините разъем (стрелка) оптического датчика дождя.

4. Ослабьте фиксирующий зажим оптического датчика дождя и снимите датчик.

5. Установка осуществляется в обратной последовательности.
