Блок управления двигателем (ECM) Exeed LX с 2019 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Exeed LX, скачать электросхему Exeed LX, электрооборудование Exeed LX, схема электрооборудования Exeed LX, двигатель Exeed LX, электросхема Exeed, скачать электросхему Exeed, электрооборудование Exeed, схема электрооборудования Exeed, двигатель Exeed
4. Блок управления двигателем (ECM)
Часто встречающиеся признаки неисправности и способы проверки
1. Признаки неисправности: двигатель работает неровно, вялый разгон, затрудненный запуск/невозможность запуска, слишком высокие обороты холостого хода, повышенное содержание токсичных веществ в ОГ, неисправность кондиционера, ненормальное управление топливными форсунками, двигатель глохнет и т. д.
2. Типичные причины часто встречающихся неисправностей:
- Перегорание внутренних компонентов блока ECM из-за электрической перегрузки исполнительных устройств.
- Окисление печатной платы из-за попадания влаги внутрь блока.
3. Меры предосторожности при обслуживании:
- Без крайней необходимости не снимайте блок ЕСМ во время ремонта.
- Перед снятием блока ЕСМ за одну минуту до этого отсоедините разъем жгута проводов блока.
- Снимайте блок ECM перед выполнением сварочных работ. Если он снят правильно храните блок.
- Не подсоединяйте какие-либо провода к жгуту проводов блока ЕСМ.
4. Простой способ измерения:
- Подсоедините разъем жгута проводов блока ECM, включите зажигание (положение ON) и с помощью диагностического тестера считайте DTC для блока управления двигателя и поток данных (при необходимости запишите их).
- Отсоедините разъем жгута проводов блока ECM, убедитесь в том, что блок ECM и жгут проводов находятся в нормальном состоянии — главным образом провода питания и «массы».
- Убедитесь в исправности датчиков, в надежности их выходных сигналов и цепей.
- Убедитесь в исправности исполнительных устройств, в надежности их выходных сигналов и цепей.
- Выполните проверку с новым блоком ECM для проверки, воспроизводится ли неисправность.
Снятие и установка
1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.
2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

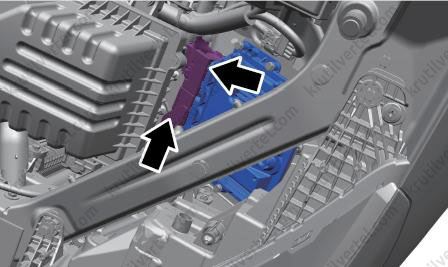

3. Отсоедините разъемы (стрелки) жгута проводов блока ECM.

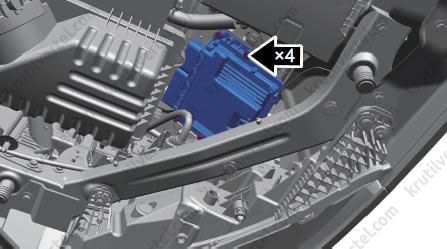

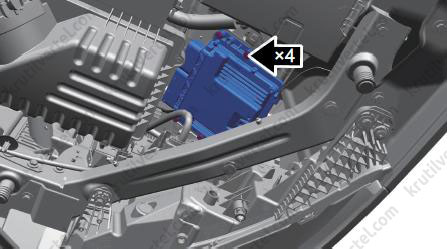

4. Отверните четыре болта крепления и затем снимите блок ECM.
Примечание:
Момент затяжки: 8 ± 2 Н∙м.
5. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
- При установке следите за защитой от действия статического электричества.
- Соблюдайте осторожность и не повредите контакты разъемов.
- Для предотвращения накапливания влаги в разъемах установите их лицевой стороной вниз.
