Навигация и информационно-развлекательная система Exeed LX с 2019 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Exeed LX, скачать электросхему Exeed LX, панель приборов Exeed LX, система освещения Exeed LX, магнитола Exeed LX, аудиосистема Exeed LX, стеклоочиститель Exeed LX, регулировка фар Exeed LX, коды ошибок Exeed LX, электросхема Exeed, скачать электросхему Exeed, панель приборов Exeed, система освещения Exeed, магнитола Exeed, аудиосистема Exeed, стеклоочиститель Exeed, регулировка фар Exeed, коды ошибок Exeed
3. Навигация и информационно-развлекательная система

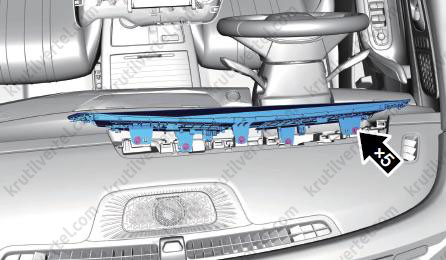

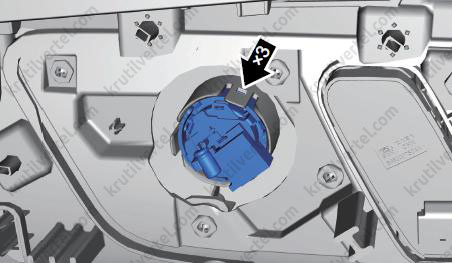

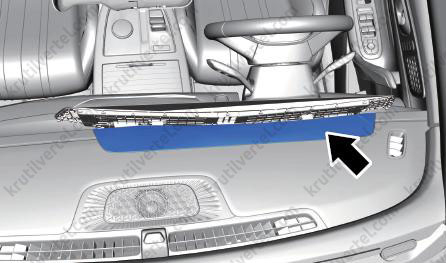

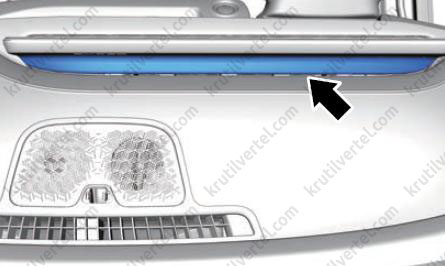

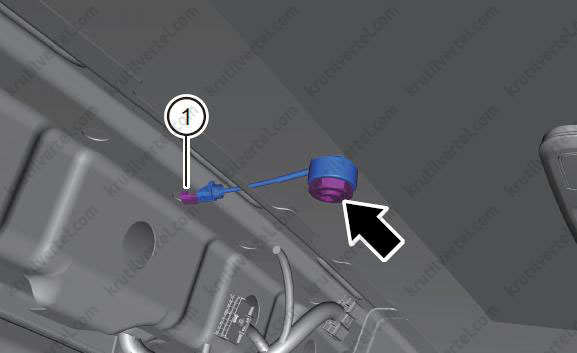

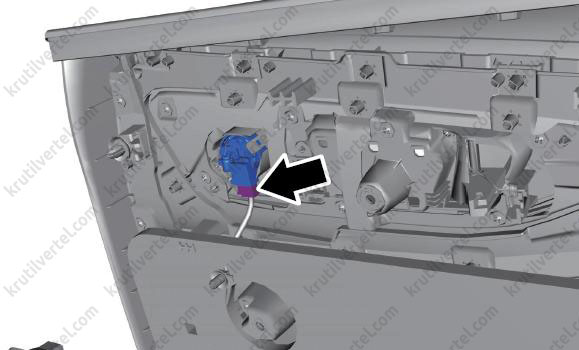

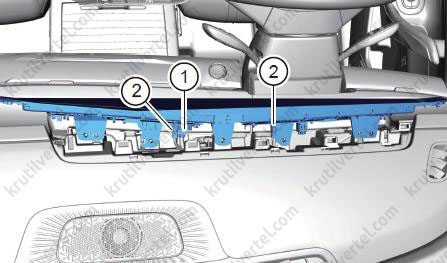

Меры предосторожности
Во избежание опасной эксплуатации и повреждения автомобиля перед ремонтом всегда следуйте приведенным ниже инструкциям:
- При снятии компонентов информационно-развлекательной системы во избежание травм используйте средства индивидуальной защиты.
- При снятии компонентов информационно-развлекательной системы необходимо приложить определенное усилие. Действуйте осторожно, избегая чрезмерных усилий.
- При снятии компонентов информационно-развлекательной системы старайтесь не поцарапать внутренние поверхности отделки, оборудование салона и лакокрасочное покрытие кузова.

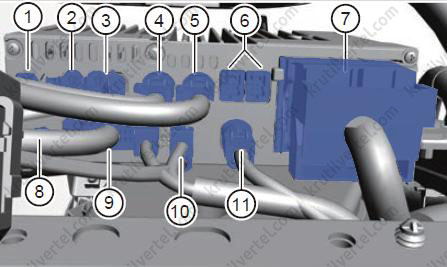

- При проведении диагностики и проверки цепей всегда обращайтесь к электрической схеме для получения информации о конкретной цепи и компонентах.
Проверки
Примечание:
- Если в некоторых функциях системы перед началом ремонта, обнаружены неисправности, внимательно прочитайте инструкцию, а затем выполните проверку по таблице, приведенной ниже, что может помочь удалить DTC.
- При проверке общих неисправностей аудиосистемы, выполняйте осмотр на просторной площадке без препятствий поблизости.
| Текущее состояние | Признак неисправности | Возможная причина и решение проблемы |
| Общее состояние | Головное устройство работает, но нет звука, или звук очень тихий. | Увеличьте громкость. Проверьте настройки баланса (влево-вправо, вперед-назад). |
| Не регулируется громкость при выводе сообщений навигационной системы | Остановите автомобиль и отрегулируйте громкость на навигационном экране или экране настройки громкости. | |
| Невозможно управлять экраном головного устройства | В некоторых состояниях операции на экране недоступны. Нажмите и удерживайте в течение 10 секунд кнопку включения/выключения, чтобы перезагрузить систему, и попытайтесь снова управлять экранными функциями. Или нажмите кнопку [SET], чтобы восстановить заводские настройки в настройках системы. | |
| Некоторые функции кондиционера и настройки недоступны. | Некоторые функции, связанные с автомобилем, доступны только при включенном зажигании. | |
| Воспроизведение радиопрограмм | Плохой прием радиосигнала | Проверьте, полностью ли развернута антенна, правильно ли установлено соединение (соединение «отрицательного» провода с «массой» кузова). Если радиосигнал слишком слабый, пожалуйста, воспользуйтесь ручным поиском. |
| При помощи автоматического поиска невозможно найти доступную станцию | Если в текущем диапазоне имеется несколько доступных станций, а избранных станций 0, то можно найти 40 станций с самым сильным сигналом. Если у вас есть другие избранные станции, найдите их вручную и сохраните. | |
| Воспроизведение файлов с USB-носителя | Воспроизводятся не все типы файлов | Система поддерживает не все форматы файлов. В настоящее время существует множество форматов аудио- и видеоданных. Даже форматы файлов, которые по характеристикам должны поддерживаться, могут не поддерживаться из-за различных форматов кодирования. Обратитесь к описаниям характеристик аудио- и видеоматериалов, загрузите поддерживаемые форматы и попробуйте воспроизвести. |
| Громкость колеблется во время воспроизведения | Поскольку нет единого стандарта, громкость не может регулироваться равномерно. В этом случае отрегулируйте громкость вручную. | |
| Стук / шум | Это может быть вызвано тем, что исходный файл записывался или в присутствии шума. Убедитесь, что эта проблема не относится к оборудованию автомобиля при помощи других проигрывателей. | |
| Не воспроизводятся аудио- и видеофайлы с USB-носителя и не выдаются сообщения | Из-за большого количества производителей USB-носителей, файловых систем, поддерживаемых протоколов и т. д. они очень разные, поэтому система может поддерживать не все типы данных. Пожалуйста, попробуйте другой USB-носитель. Типы USB-носителей, поддерживаемые системой, определены в разделе [Музыка]. | |
| Воспроизведение музыкального контента | Название композиции при использовании системы Bluetooth отображается как неизвестное | Модель показывает название в соответствии со стандартом Bluetooth. Если телефон не соответствует стандарту, он будет показан как неизвестный. Смените телефон и повторите попытку. |
| Распознавание речи | Неточное распознавание речи | Произнесите слова голосовой команды, представленные системой распознавания голоса, как можно больше раз, и используйте требуемый язык; Постарайтесь, чтобы в автомобиле было тихо, и используйте функцию распознавания голоса в условиях низкого шума; микрофон расположен рядом с верхним освещением, поэтому, если шум неизбежен, произнесите команду как можно ближе к микрофону. |
Диагностика и проверка
Диагностика непостоянных DTC
Если неисправность непостоянная, выполните следующие действия:
- Проверьте, надежно ли соединены штекеры разъема.
- Проверьте наличие следов износа, прокола, защемления или обрыва жгута проводов.
- Покачайте соответствующий жгут проводов и разъем и понаблюдайте, не прерывается ли сигнал в соответствующей цепи.
- Если возможно, попытайтесь воспроизвести условия, при которых был обнаружен DTC.
- Найдите данные, которые изменились, или DTC, и удалите их во время проверки с покачиванием жгута проводов.
- Убедитесь в отсутствии поврежденных, изогнутых, выступающих или проржавевших контактов.
- Проверьте и очистите все разъемы жгута проводов и точки соединения с «массой», связанные с DTC.
- Если выводится несколько DTC, найдите любую общую цепь «массы» или питания, связанную с DTC, на электрической схеме.
- Просмотрите Технические бюллетени, которые могут иметь отношение к этой неисправности.
Проверка цепей «массы» и точек соединения с «массой»
Точки соединения с «массой» очень важны для нормальной работы цепи всей системы. Они должны находиться в рабочем состоянии и не должны серьезно влиять на всю цепь системы. Точки соединения с «массой» часто подвергаются воздействию влаги, грязи и других агрессивных сред. Коррозия и окисление могут увеличить нагрузку из-за увеличения сопротивления. Этот серьезно влияет на работу цепи. Проверьте точки соединения с «массой» следующим образом:
1. Снимите болт или гайку «массы».
2. Проверьте все поверхности контакта на предмет наличия следов грязи, ржавчины и т. д.
3. При необходимости зачистите, чтобы обеспечить надлежащий контакт.
4. Установите на место болт или гайку «массы».
5. Проверьте, не влияет ли дополнительное оборудование на цепь «массы».
6. Если к контакту с «массой» крепится несколько жгутов проводов, проверьте качество обжима. Убедитесь в том, что все жгуты проводов чистые и надежно зафиксированы; точки соединения с «массой» исправны.
