Сервисные данные и спецификация двигателя Exeed LX с 2019 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
бензиновый двигатель Exeed LX, регулировка клапанов Exeed LX, не заводится Exeed LX, бензиновый двигатель Exeed, регулировка клапанов Exeed, не заводится Exeed
8. Сервисные данные и спецификация
Специальные инструменты и приспособления
Двигатель 1,5 л

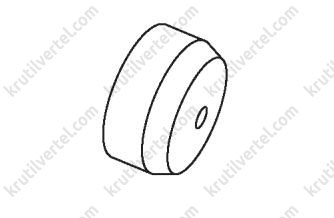

| Название | Рисунок |
| Приспособление для установки поршней |  |

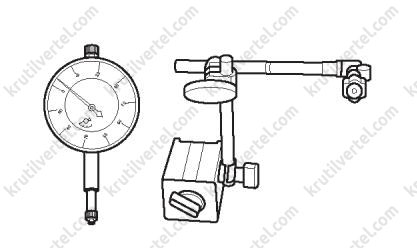

| Стрелочный индикатор и магнитный держатель |  |

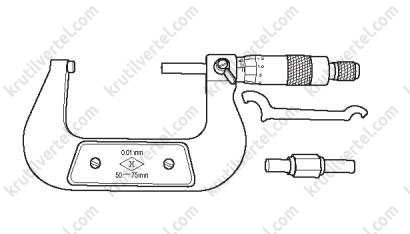

| Микрометр |  |

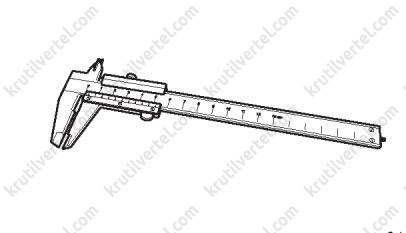

| Штангенциркуль |  |

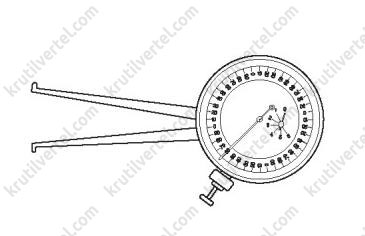

| Нутромер |  |

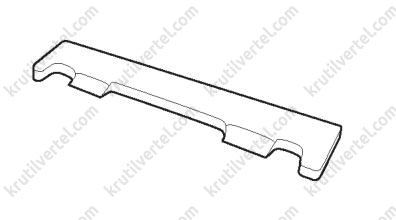

| Лекальная линейка |  |

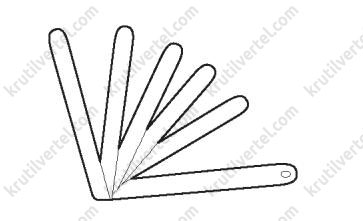

| Плоский щуп |  |

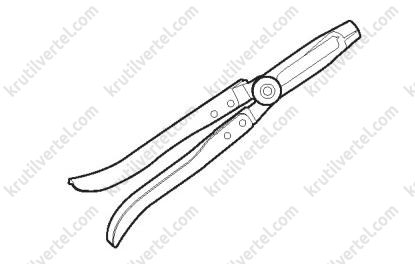

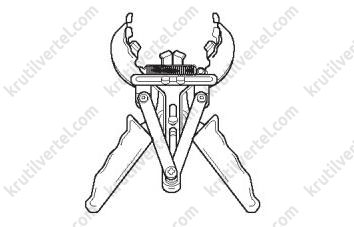

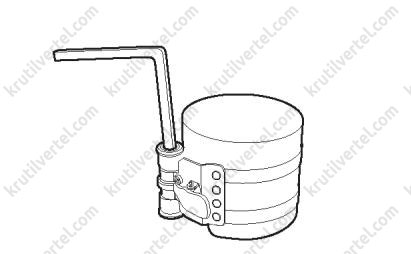

| Приспособление для снятия поршневых колец |  |
| Прибор для измерения размеров отверстий цилиндров |  |

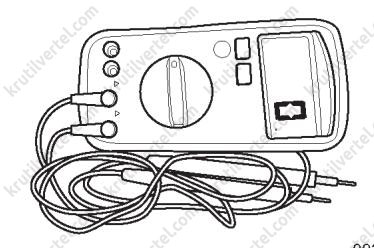

| Цифровой мультиметр |  |

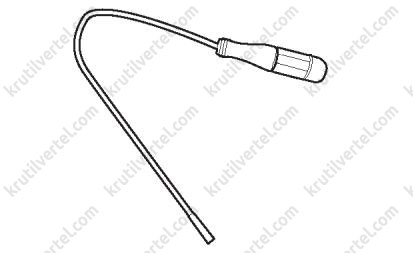

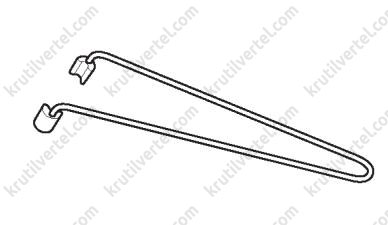

| Гибкий магнитный стержень |  |

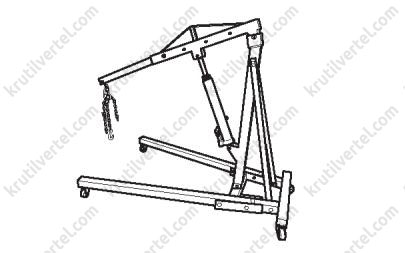

| Таль для подъема двигателя |  |

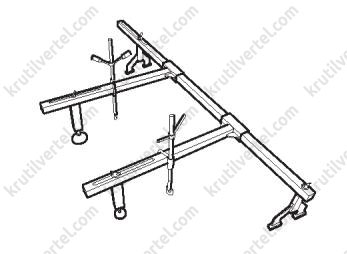

| Приспособление для вывешивания двигателя |  |

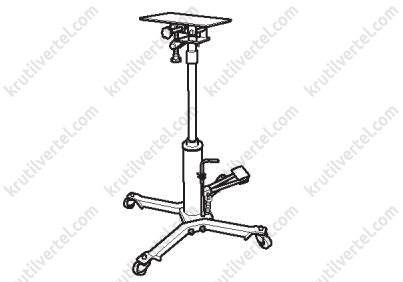

| Стойка для агрегатов трансмиссии |  |

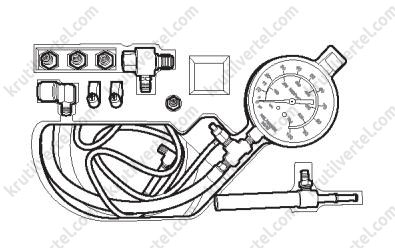

| Измеритель давления в топливной системе |  |

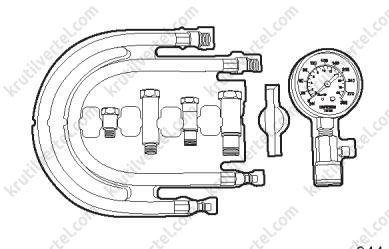

| Измеритель компрессии в цилиндрах |  |

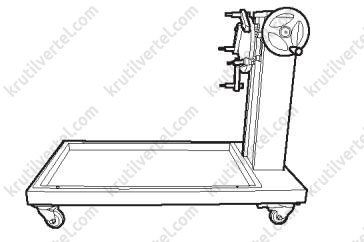

| Стенд для ремонта двигателя |  |

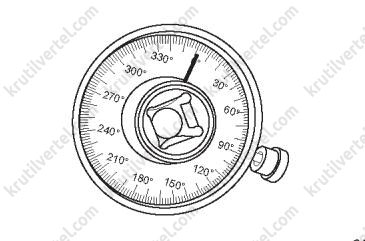

| Угломер |  |

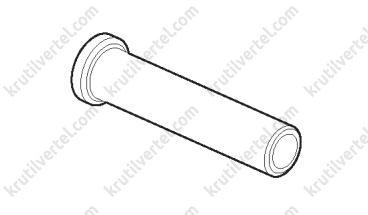

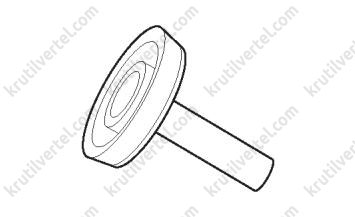

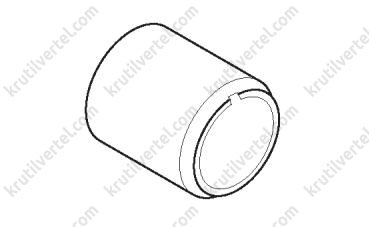

| Оправка для установки переднего сальника коленчатого вала |  |
| Приспособление для установки переднего сальника коленчатого вала |  |
| Приспособление для сжатия клапанных пружин |  |
| Приспособление для сжатия клапанных пружин |  |
| Приспособление для установки заднего сальника коленчатого вала |  |
| Приспособление для установки маслосъемных колпачков клапанов |  |

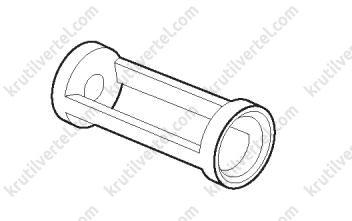

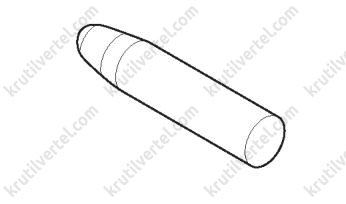

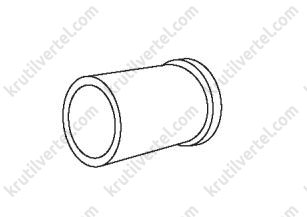

| Направляющая втулка для маслосъемных колпачков клапанов |  |
| Приспособление для снятия маслосъемных колпачков клапанов |  |
| Приспособление для установки сухарей клапанов |  |
| Приспособление для установки заднего сальника коленчатого вала |  |

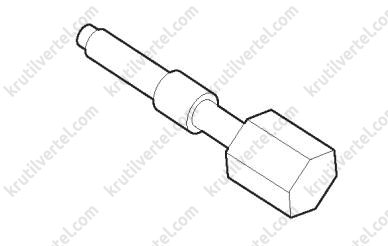

| Приспособление для установки фаз газораспределения (распределительный вал) |  |

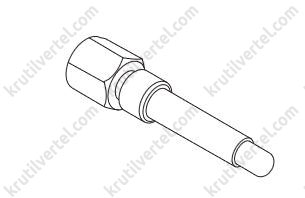

| Приспособление для установки фаз газораспределения (коленчатый вал) |  |
Двигатель 1,6 л
| Название | Рисунок |
| Приспособление для установки поршней |  |
| Стрелочный индикатор и магнитный держатель |  |
| Микрометр |  |
| Штангенциркуль |  |
| Нутромер |  |
| Лекальная линейка |  |
| Плоский щуп |  |
| Приспособление для снятия поршневых колец |  |
| Прибор для измерения размеров отверстий цилиндров |  |
| Гибкий магнитный стержень |  |
| Таль для подъема двигателя |  |
| Приспособление для вывешивания двигателя |  |
| Стойка для агрегатов трансмиссии |  |
| Измеритель давления в топливной системе |  |
| Измеритель компрессии в цилиндрах |  |
| Стенд для ремонта двигателя |  |
| Угломер |  |
| Приспособление для установки сухарей клапанов |  |
| Приспособление для установки переднего сальника коленчатого вала (номер инструмента: EPT-0004) |  |
| Оправка для установки переднего сальника коленчатого вала (номер инструмента: EPT-0005) |  |
| Приспособление для установки заднего сальника коленчатого вала (номер инструмента: EPT-0007) |  |
| Оправка для установки заднего сальника коленчатого вала (номер инструмента: EPT-0006) |  |
| Приспособление для сжатия клапанных пружин (номер инструмента: EPT-0001) |  |
| Приспособление для сжатия клапанных пружин (номер инструмента: EPT-0002) |  |
| Приспособление для установки маслосъемных колпачков клапанов (номер инструмента: EPT-0010) |  |
| Направляющая втулка для маслосъемных колпачков клапанов (номер инструмента: EPT-0009) |  |
| Приспособление для снятия маслосъемных колпачков клапанов (номер инструмента: EPT-0003) |  |
| Приспособление для установки фаз газораспределения (распределительный вал) (номер инструмента: EPT-0011) |  |
| Приспособление для установки фаз газораспределения (коленчатый вал) (номер инструмента: EPT-0012) |  |
| Приспособление для фиксации маховика (номер инструмента: EPT-0008) |  |
Технические данные
Двигатель 1,5 л
| Параметр | Характеристики | ||
| Распределительные валы | Высота кулачка | Распределительный вал для впускных клапанов | 37,07 - 37,31 мм |
| Распределительный вал для выпускных клапанов | 36,94 - 37,18 мм | ||
| Диаметр распределительного вала (одинаковый для распределительных валов впускных и выпускных клапанов) | 1-я шейка | 33,934 - 33,95 мм | |
| 2-я – 5-я шейка | 23,947 - 23,96 мм | ||
| Осевой люфт распределительного вала (одинаковый для распределительных валов впускных и выпускных клапанов | 0,15 - 0,2 мм | ||
| Головка блока цилиндров | Плоскостность нижней сопрягаемой поверхности | 0,04 мм | |
| Общая высота | 141,05 мм | ||
| Предельная толщина шлифования | Шлифованию не подлежит | ||
| Клапан | Толщина кромки головки клапана | Впускные клапаны | 0,68 - 1,1 мм |
| Выпускные клапаны | 0,48 - 0,9 мм | ||
| Диаметр стержня клапана | Впускные клапаны | 5,98 ± 0,008 мм | |
| Выпускные клапаны | 5,96 ± 0,008 мм | ||
| Ширина рабочей фаски клапана | Впускные клапаны | 1,154 мм | |
| Выпускные клапаны | 1,307 мм | ||
| Зазор между стержнем и направляющей втулкой клапана | Впускные клапаны | 0,012 - 0,043 мм | |
| Выпускные клапаны | 0,032 - 0,063 мм | ||
| Угол между коническими поверхностями фаски клапана | Впускные клапаны | 90° | |
| Выпускные клапаны | 90° | ||
| Высота | Впускные клапаны | 107,75 - 108,25 мм | |
| Выпускные клапаны | 106,07 - 106,57 мм | ||
| Клапанные пружины | Высота в свободном состоянии | 47,8 мм | |
| Рабочая предварительная нагрузка / рабочая высота | 229-251 Н / 41 мм | ||
| Направляющие втулки клапанов | Внутренний диаметр | 6,000 - 6,015 мм | |
| Глубина посадки | 16 ±0,3 мм | ||
| Поршень | Диаметр юбки поршня | 76,947 - 76,907 мм | |
| Диаметр отверстия для поршневого пальца | 18,010 - 18,025 мм | ||
| Поршневые кольца | Боковой зазор поршневого кольца | Первое кольцо | 0,02 - 0,065 мм |
| Второе кольцо | 0,02 - 0,06 мм | ||
| Зазоры в замках поршневых колец | Первое кольцо | 0,2 - 0,3 мм | |
| Второе кольцо | 0,3 - 0,5 мм | ||
| Поршневой палец | Диаметр | 17,995 - 18,000 мм | |
| Длина | 45/0/-0,3 мм | ||
| Коленчатый вал | Коренная шейка коленчатого вала | Диаметр | Номинальное значение: 50,000 мм. Предельное значение: 49,979 мм |
| Несоосность | 0,05 мм | ||
| Нецилиндричность | 0,007 мм | ||
| Некруглость | 0,004 мм | ||
| Шатунная шейка | Диаметр | Номинальное значение: 50,000 мм. Предельное значение: 49,984 мм | |
| Параллельность коренной шейки | 0,008 мм | ||
| Блок цилиндров | Общая высота | 274,9 мм | |
| Некруглость/отклонение оси отверстия цилиндра | 0,008/0,01 мм | ||
| Плоскостность верхней сопрягаемой | 0,04 мм | ||
| Предельная толщина шлифования | Шлифованию не подлежит | ||
| Шатун | Осевой люфт в подшипнике нижней головки шатуна | 0,15 - 0,40 мм | |
| Радиальный зазор вкладыша шатунного подшипника | 0,026 - 0,075 мм | ||
Двигатель 1,6 л
Допуски между основными компонентами двигателя:
| Номер | Наименование | Размер и допуск | Зазор |
| 1 | Отверстие первого подшипника впускного распределительного вала | Ø30 (0; +0,025) мм | 0,050 - 0,091 мм |
| Первая опорная шейка впускного распределительного вала | Ø30 (-0,066; -0,050) мм | ||
| Отверстия подшипников впускного распределительного вала со 2-го по 6-е | Ø24 (0; +0,021) мм | 0,040 - 0,074 мм | |
| Опорные шейки со 2-й по 6-ю впускного распределительного вала | Ø24 (-0,053; -0,040) мм | ||
| 2 | Отверстие первого подшипника выпускного распределительного вала | Ø30 (0; +0,025) мм | 0,050 - 0,091 мм |
| Первая опорная шейка выпускного распределительного вала | Ø30 (-0,066; -0,050) мм | ||
| Отверстия подшипников выпускного распределительного вала со 2-го по 6-е | Ø24 (0; +0,021) мм | 0,040 - 0,074 мм | |
| Опорные шейки со 2-й по 6-ю выпускного распределительного вала | Ø24 (-0,053; -0,040) мм | ||
| 3 | Ширина упорной шестерни впускного распределительного вала в головке блока цилиндров | 27,8 (-0,1; 0) мм | 0,150 - 0,275 мм |
| Ширина упорной шестерни впускного распределительного вала | 27,95 (0; +0,025) мм | ||
| 4 | Ширина упорной шестерни выпускного распределительного вала в головке блока цилиндров | 27,8 (-0,1; 0) мм | 0,150 - 0,275 мм |
| Ширина упорной шестерни выпускного распределительного вала | 27,95 (0; +0,025) мм | ||
| 5 | Наружный диаметр гидрокомпенсатора | Ø11,994 ± 0,006 мм | 0,006 - 0,036 мм |
| Диаметр отверстия гидрокомпенсатора в головке блока цилиндров | Ø12,007 (+0,006; +0,024) мм | ||
| 6 | Диаметр отверстия направляющей втулки клапана | Ø6 (0; +0,015) мм | 0,013 – 0,042 мм |
| Диаметр направляющей втулки впускного клапана | Ø5,98 ± 0,007 мм | ||
| 7 | Диаметр отверстия направляющей втулки клапана | Ø6 (0; +0,015) мм | 0,033 – 0,063 мм |
| Диаметр направляющей втулки выпускного клапана | Ø5,96 ± 0,007 мм |
Фазы газораспределения:
- Впуск (угол перекрытия 200°)
| Угол | Подъем клапана | |
| Открытие клапана 0 мм | 350º | 0 мм |
| Открытие клапана 0,5 мм | 378º | 0,51 мм |
| Открытие клапана 1 мм | 385º | 0,98 мм |
| Максимальный подъем клапана | 485º | 9,49 мм |
| Закрытие клапана 1 мм | 585º | 1,01 мм |
| Закрытие клапана 0,5 мм | 593º | 0,50 мм |
| Закрытие клапана 0 мм | 629º | 0 мм |
- Выпуск (угол перекрытия 180,5°)
| Угол | Подъем клапана | |
| Открытие клапана 0 мм | 124º | 0 мм |
| Открытие клапана 0,5 мм | 153º | 0,49 мм |
| Открытие клапана 1 мм | 160,5º | 0,99 мм |
| Максимальный подъем клапана | 250º | 8,5 мм |
| Закрытие клапана 1 мм | 341º | 0,99 мм |
| Закрытие клапана 0,5 мм | 349º | 0,50 мм |
| Закрытие клапана 0 мм | 385,5º | 0 мм |
