Приборная панель и ее компоненты Exeed LX с 2019 года

2. Приборная панель и ее компоненты

Центральная (напольная) консоль

Составные элементы

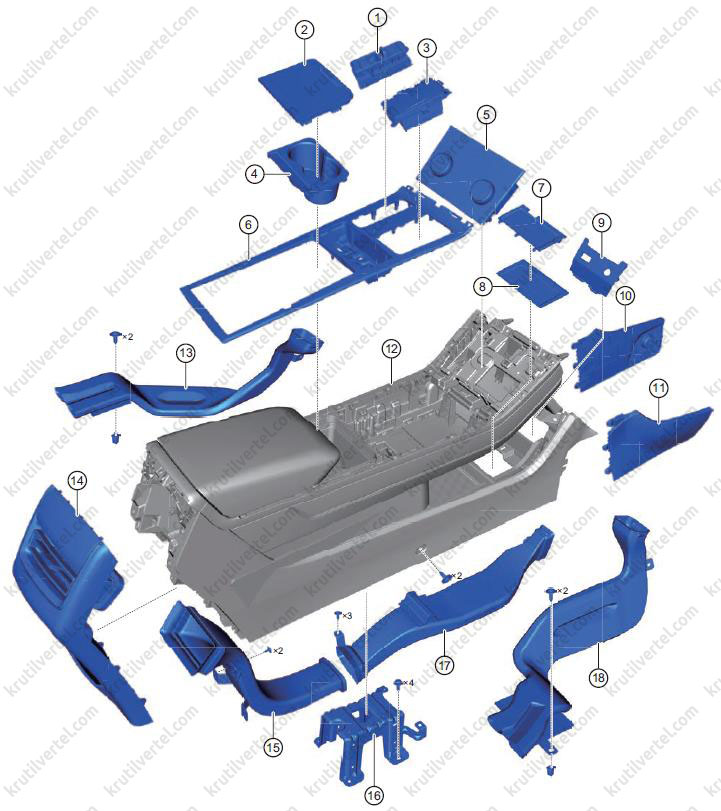

Модель T1C

1. Электронный переключатель передач.
2. Сдвижная крышка ящика подлокотника.
3. Отсек для хранения вещей.
4. Выдвижной подстаканник.
5. Панель управления климатический системой.
6. Облицовка центральной консоли.
7. Переднее отделение для мелких вещей.
8. Резиновый коврик.
9. Панель USB-разъема.
10. Левая боковая облицовка центральной консоли.
11. Правая боковая облицовка центральной консоли.
12. Центральная (напольная) консоль в сборе.
13. Задний левый воздуховод обдува пространства для ног.
14. Задняя облицовка центральной консоли.
15. Задняя часть заднего воздуховода.
16. Кронштейн вещевого отделения подлокотника.
17. Передняя часть заднего воздуховода.
18. Задний правый воздуховод обдува пространства для ног.

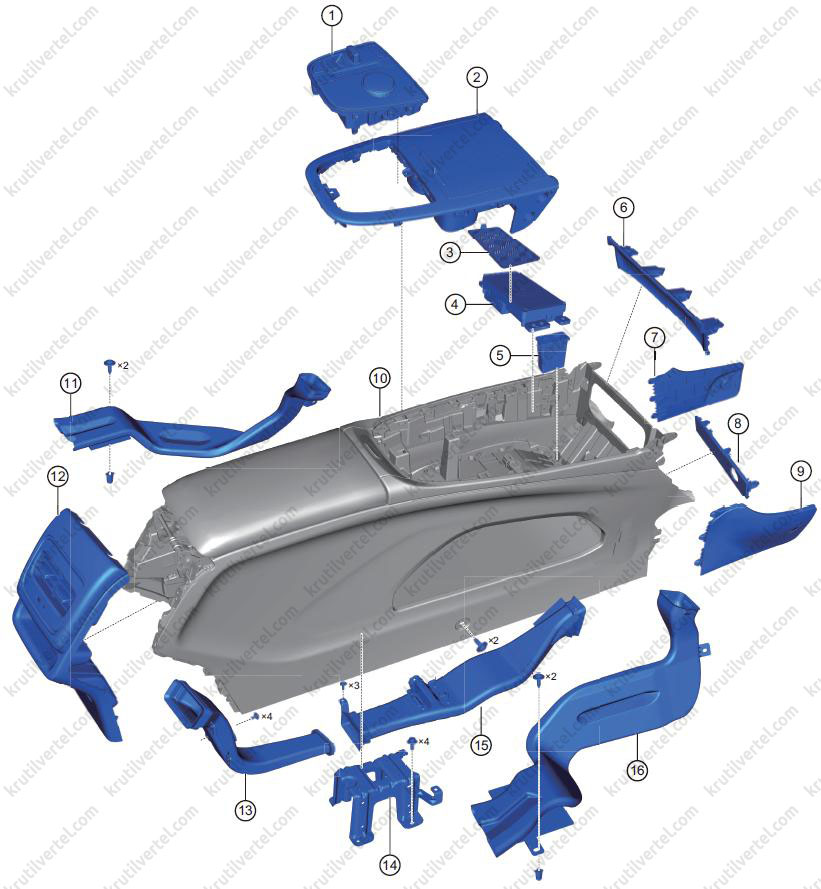

Модель T1CFL

1. Узел панели управления центральной консоли.
2. Облицовка центральной консоли.
3. Противоскользящий коврик для мобильного телефона.
4. Модуль беспроводной зарядки.
5. USB-модуль зарядки.
6. Крышка приборной панели.
7. Левая боковая облицовка центральной консоли.
8. Крышка переднего ящика для хранения.
9. Правая боковая облицовка центральной консоли.
10. Центральная (напольная) консоль в сборе.
11. Задний левый воздуховод обдува пространства для ног.
12. Задняя облицовка центральной консоли.
13. Задняя часть заднего воздуховода.
14. Кронштейн вещевого отделения подлокотника.
15. Передняя часть заднего воздуховода.
16. Задний правый воздуховод обдува пространства для ног.

Снятие и установка

Внимание:
При снятии облицовки центральной консоли действуйте осторожно, чтобы не повредить антенну иммобилайзера.

Модель T1C

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

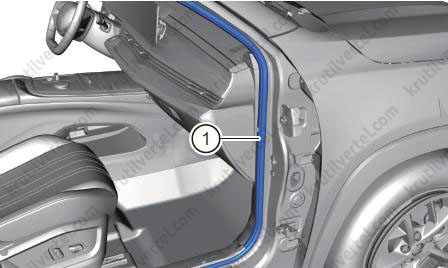

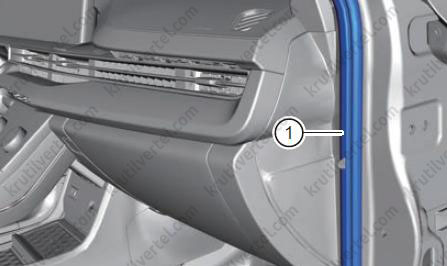

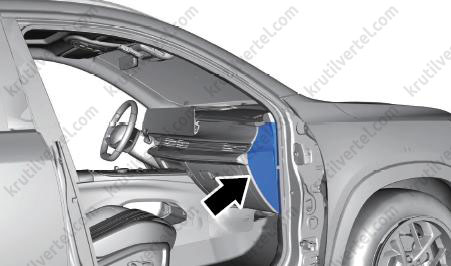

3. Снимите уплотнитель проема передней правой двери (1), аккуратно потянув его вдоль краев с одного угла (полное снятие уплотнителя не требуется).

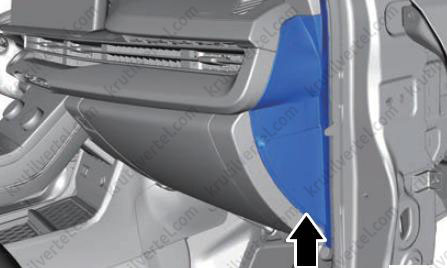

4. При помощи съемника для элементов отделки салона ослабьте защелки и снимите правую торцевую крышку приборной панели (стрелка).

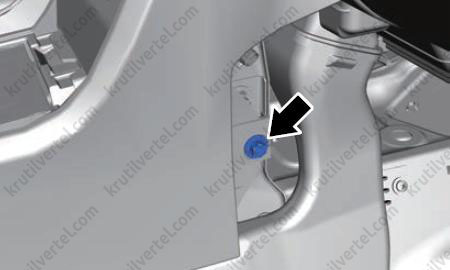

5. Отверните винт (стрелка) крепления правой облицовки. При помощи съемника для элементов отделки салона ослабьте защелки и отсоедините правую облицовку от приборной панели.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

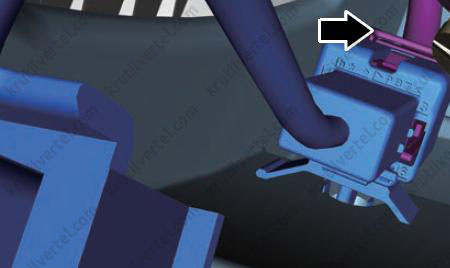

6. Отсоедините разъем (стрелка) правой подсветки салона.

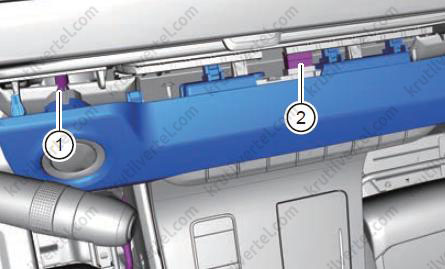

7. Отсоедините разъем переключателя ENGINE START STOP) (1) и разъем блока переключателей центральной консоли (2).

8. При помощи съемника для элементов отделки салона отсоедините панель управления климатический системой (стрелка) и отсоедините ее разъем.

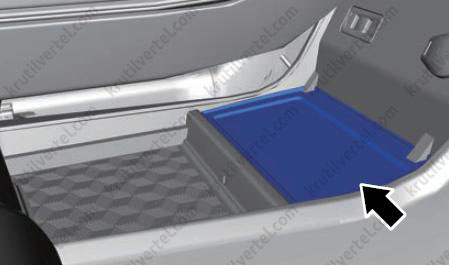

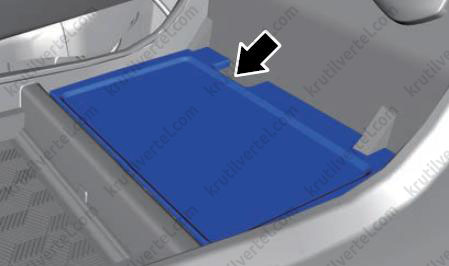

9. Снимите резиновый коврик (стрелка).

10. Через отверстие для снятия, показанное на рисунке, с помощью указательного и среднего пальцев правой руки извлеките переднее отделение для мелких вещей (стрелка).

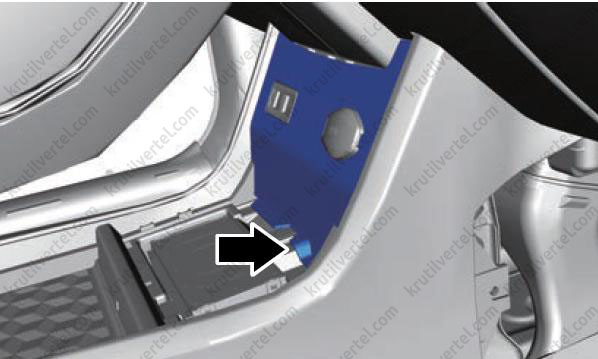

11. Через отверстие для снятия, показанное на рисунке, снимите панель USB-разъема с внутренней пластиной-переходником (стрелка).

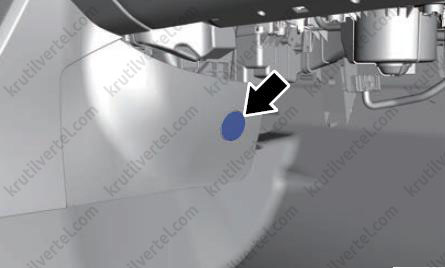

12. При помощи съемника для элементов отделки салона подденьте заглушку (стрелка) правой боковой облицовки центральной консоли и отверните ее болт крепления. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 3,5 ± 0,5 Н∙м.

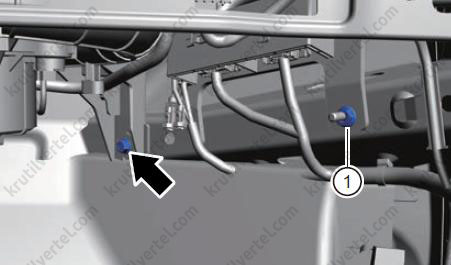

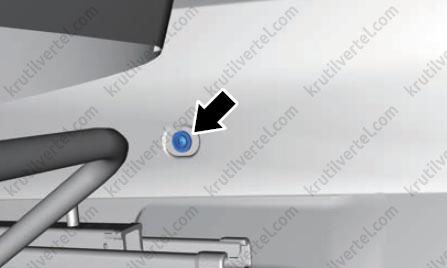

13. Отверните болт (стрелка) крепления центральной консоли. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

14. Отверните болт (стрелка) крепления центральной части центральной консоли. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

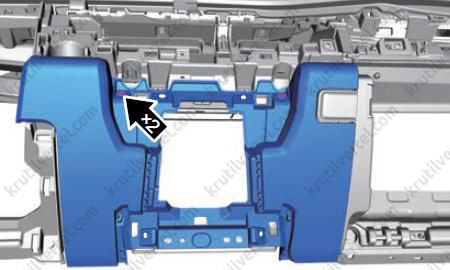

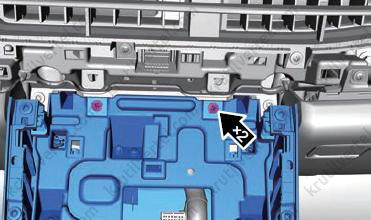

15. Отверните два винта крепления центральной консоли.

Примечание:
Момент затяжки: 1,5±0,5 Н∙м.

16. Отверните два винта крепления центральной консоли.

Примечание:
Момент затяжки: 1,5±0,5 Н∙м.

17. При помощи съемника для элементов отделки салона аккуратно подденьте и отсоедините облицовку центральной консоли, продвигаясь последовательно спереди назад. Особое внимание уделите трем задним точкам крепления — их необходимо отсоединить осторожно, чтобы избежать повреждения.

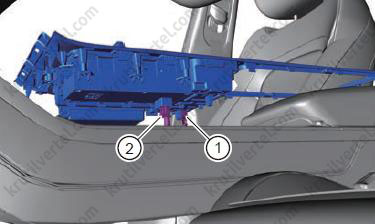

18. Отсоедините разъем электронного модуля переключения передач (1) и разъем панели управления аудиосистемой (2).

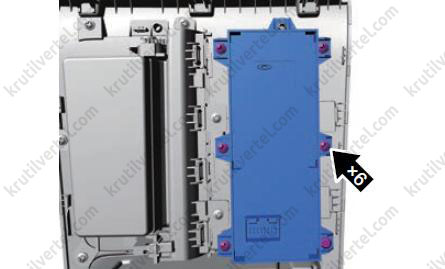

19. Отверните шесть винтов крепления и снимите кнопочный электронный модуль переключения передач (этот шаг не выполняется при снятии центральной консоли).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

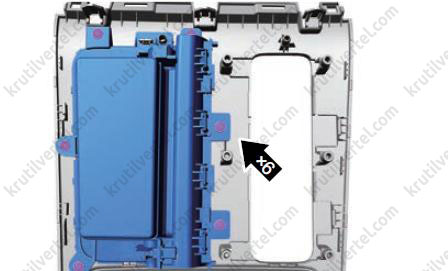

20. Отверните шесть винтов крепления и снимите отсек для хранения вещей (этот шаг не выполняется при снятии центральной консоли).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

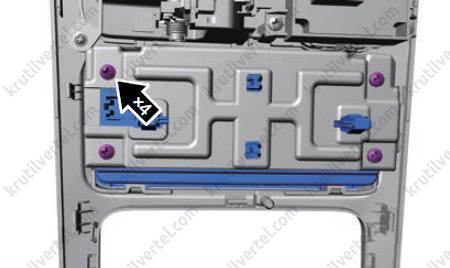

21. Отверните четыре винта крепления и снимите панель управления аудиосистемой (этот шаг не выполняется при снятии центральной консоли).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

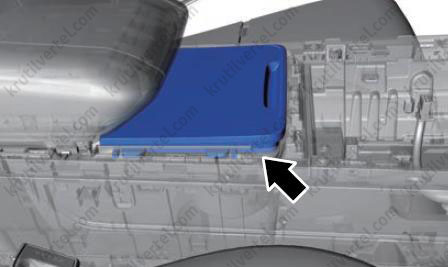

22. Сдвиньте назад в положение для снятия и снимите сдвижную крышку ящика подлокотника (стрелка).

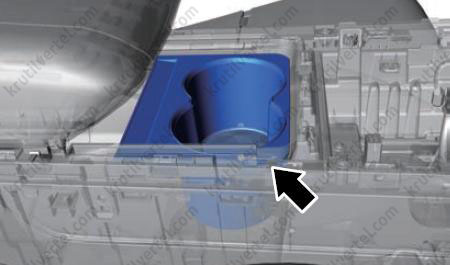

23. Снимите выдвижной подстаканник (стрелка).

24. Откройте вещевое отделение в подлокотнике и достаньте из него прокладку. Отверните четыре болта крепления центральной консоли.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

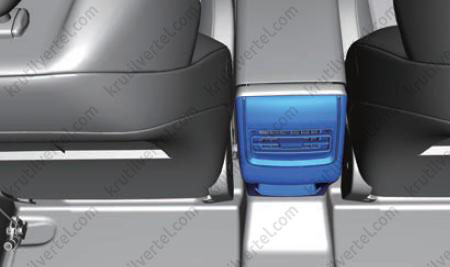

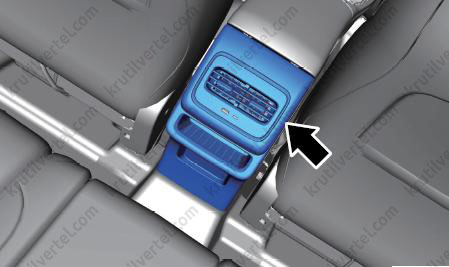

25. Возьмитесь за край задней панели и потяните ее по диагонали вверх, пока панель не отсоединится от корпуса центральной консоли.

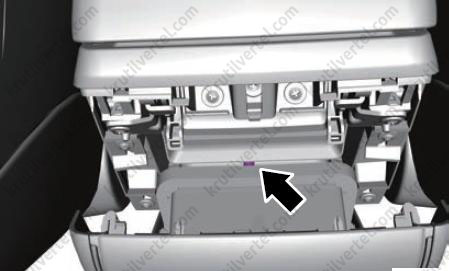

26. Отсоедините разъем (стрелка) зарядного модуля с USB-интерфейсом и фиксатор жгута проводов в нижней левой части.

27. Поддев небольшую крышку внутри отсека для хранения, снимите антенну иммобилайзера (стрелка).

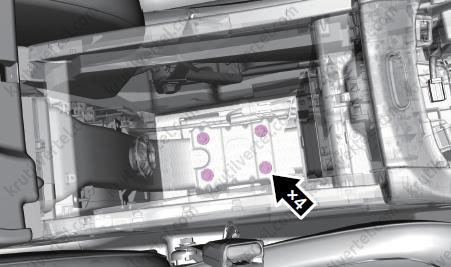

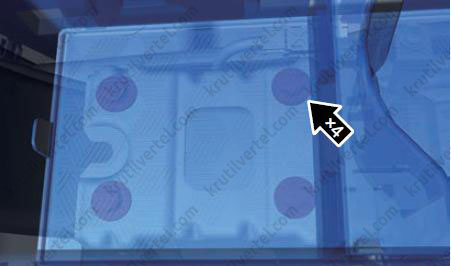

28. Отверните четыре винта крепления и затем снимите заднюю часть заднего воздуховода.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

29. Снимите переднее сиденье.

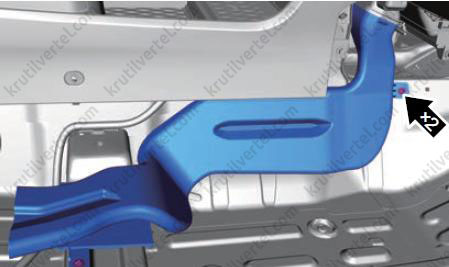

30. Отогните напольное покрытие, отверните два винта крепления и снимите задний правый воздуховод обдува пространства для ног. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

31. Снимите центральную консоль в сборе.

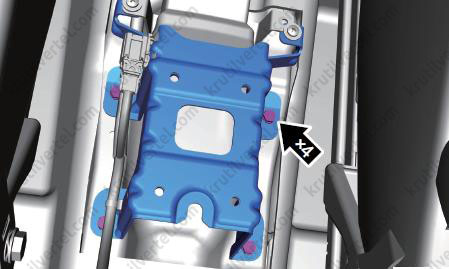

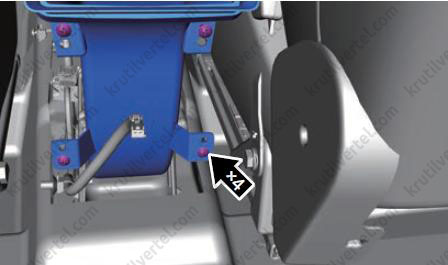

32. Отверните четыре болта крепления и затем снимите кронштейн вещевого отделения подлокотника.

Примечание:
Момент затяжки: 9 ± 1 Н∙м.

33. Установка осуществляется в обратной последовательности.

34. После установки подключите диагностический тестер, считайте и удалите коды неисправностей.

Модель T1CFL

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите уплотнитель проема передней правой двери (1), аккуратно потянув его вдоль краев с одного угла (полное снятие уплотнителя не требуется).

4. При помощи съемника для элементов отделки салона ослабьте защелки и снимите правую торцевую крышку приборной панели (стрелка).

5. Отверните винт (стрелка) крепления правой облицовки. При помощи съемника для элементов отделки салона ослабьте защелки и отсоедините правую облицовку (1) от приборной панели.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

6. Отсоедините разъем переключателя ENGINE START STOP) (1) и затем окончательно снимите правую облицовку.

7. При помощи съемника для элементов отделки салона ослабьте защелки и снимите крышку приборной панели (стрелка).

8. При помощи съемника для элементов отделки салона подденьте заглушку (стрелка) правой боковой облицовки центральной консоли и отверните ее болт крепления. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 3,5 ± 0,5 Н∙м.

9. Отверните болт (стрелка) крепления центральной консоли. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

10. Отверните винт (стрелка) крепления центральной части центральной консоли. Используйте такую же процедуру снятия с противоположной стороны.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

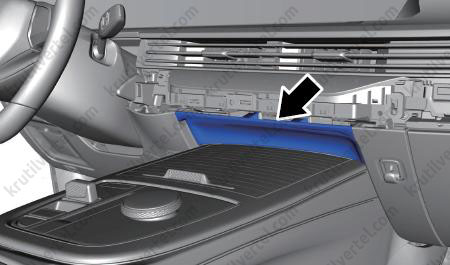

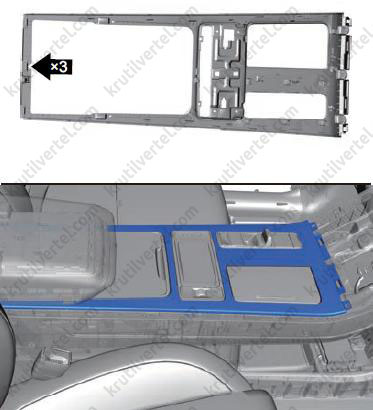

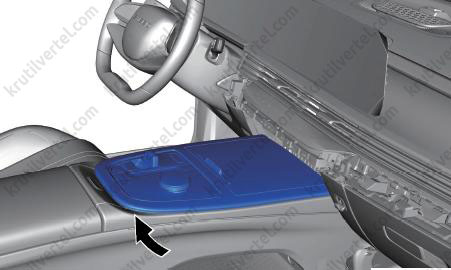

11. При помощи съемника для элементов отделки салона подденьте верхнюю облицовку напольной консоли с блоком управления консоли (стрелка), двигаясь от задней части к передней. Будьте осторожны при снятии, чтобы не повредить детали.

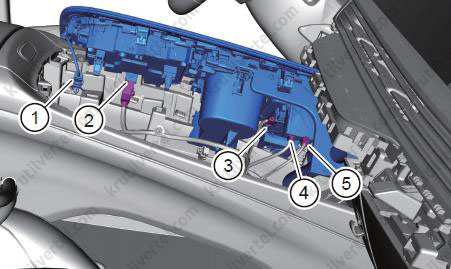

12. Отсоедините разъем подсветки салона (1), разъем панели управления напольной консоли (2), разъем модуля беспроводной зарядки (3), разъемы USB-модуля (4) и (5), затем снимите верхнюю облицовку напольной консоли с панелью управления.

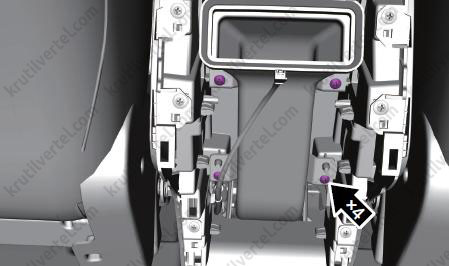

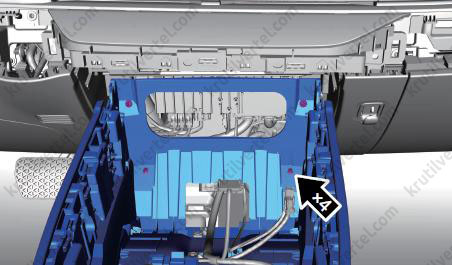

13. Отверните четыре винта крепления центральной консоли.

Примечание:
Момент затяжки: 1,5±0,5 Н∙м.

14. Откройте вещевое отделение в подлокотнике и достаньте из него прокладку. Отверните четыре болта крепления центральной консоли.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

15. При помощи съемника для элементов отделки салона подденьте и затем отсоедините заднюю панель корпуса центральной консоли (стрелка).

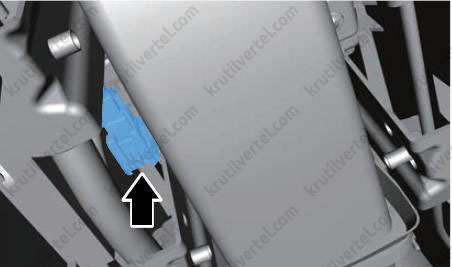

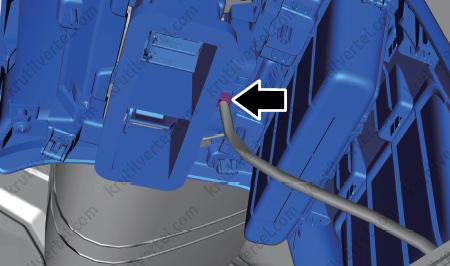

16. Отсоедините разъем (стрелка) заднего зарядного модуля и фиксатор жгута проводов в нижней левой части. Окончательно снимите заднюю панель корпуса центральной консоли.

17. Поддев небольшую крышку внутри отсека для хранения, снимите антенну иммобилайзера (стрелка).

18. Отверните четыре винта крепления и затем снимите заднюю часть заднего воздуховода.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

19. Снимите центральную консоль в сборе.

20. Отверните четыре болта крепления и затем снимите кронштейн вещевого отделения подлокотника.

Примечание:
Момент затяжки: 9 ± 1 Н∙м.

21. Установка осуществляется в обратной последовательности.

22. После установки подключите диагностический тестер, считайте и удалите коды неисправностей.

Приборная панель в сборе

Составные элементы

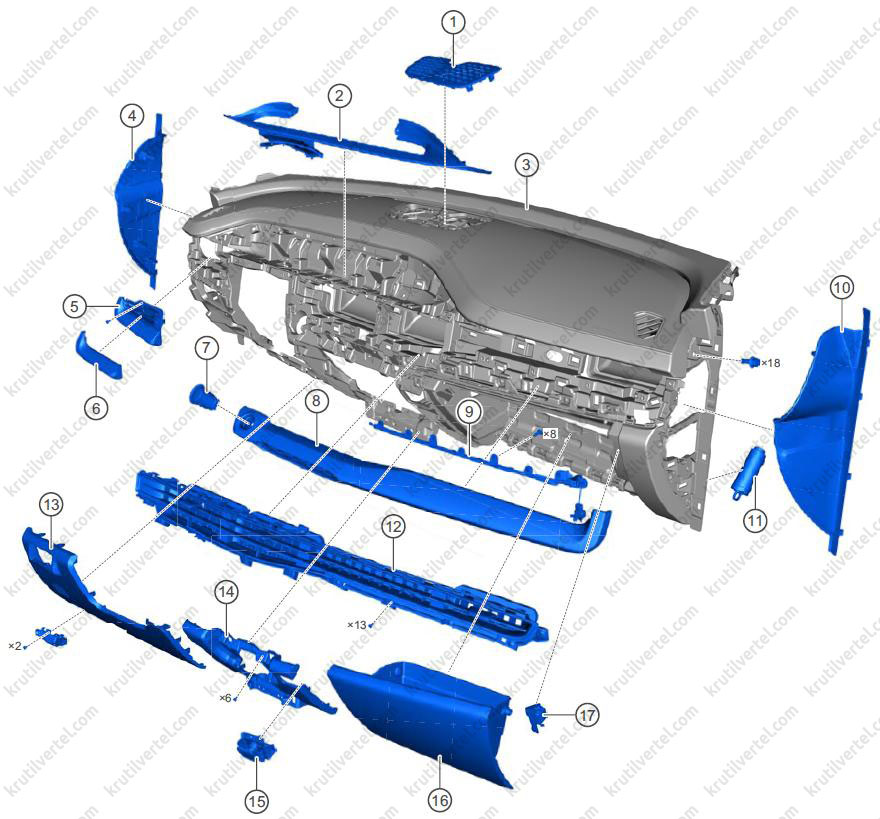

Модель T1C

1. Крышка среднего динамика.
2. Облицовочная панель DVD.
3. Приборная панель.
4. Левая торцевая крышка приборной панели.
5. Левый дефлектор климатической системы на приборной панели.
6. Левая облицовочная накладка.
7. Переключатель ENGINE START STOP.
8. Правая облицовочная накладка.
9. Правая декоративная подсветка.
10. Правая торцевая крышка приборной панели.
11. Демпфер.
12. Правый дефлектор климатической системы на приборной панели.
13. Нижняя левая облицовка.
14. Нижняя центральная облицовка.
15. Кнопка отпирания перчаточного ящика.
16. Перчаточный ящик в сборе.
17. Правая втулка перчаточного ящика.

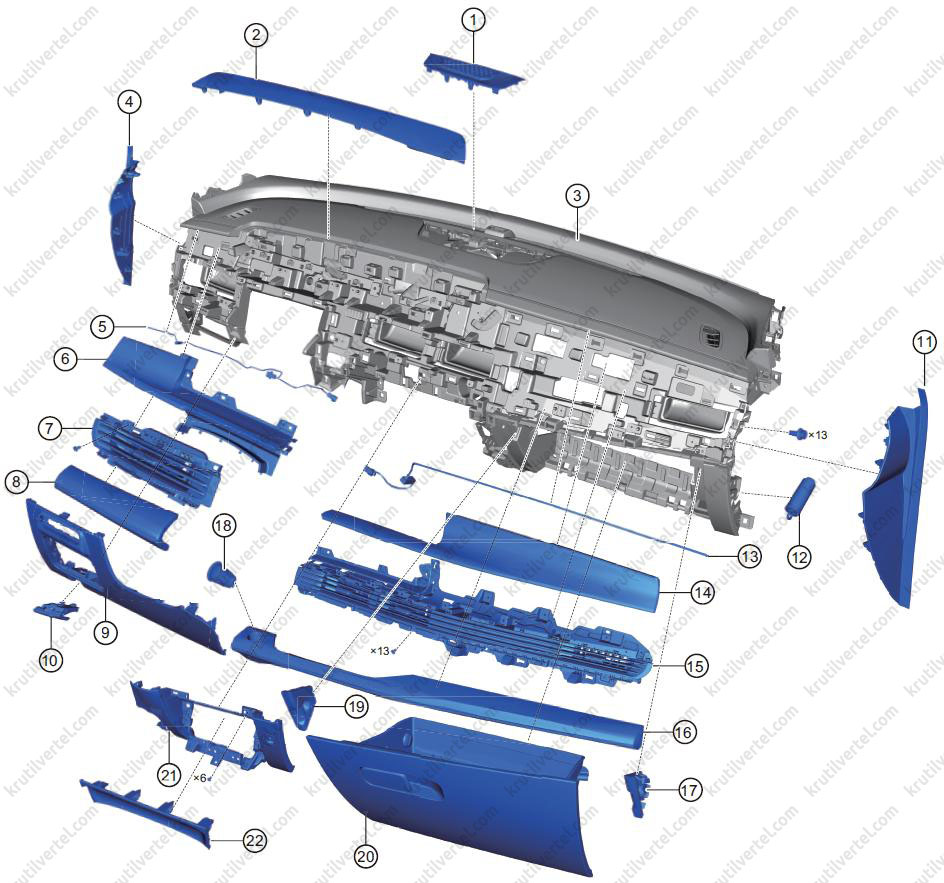

Модель T1CFL

1. Крышка среднего динамика.
2. Накладка декоративной панели комбинации приборов.
3. Приборная панель.
4. Левая торцевая крышка приборной панели.
5. Левая декоративная подсветка приборной панели.
6. Верхняя левая облицовка.
7. Левый дефлектор климатической системы на приборной панели.
8. Левая облицовка.
9. Нижняя левая облицовка.
10. Узел ручки капота двигателя.
11. Правая торцевая крышка приборной панели.
12. Демпфер.
13. Правая декоративная подсветка приборной панели.
14. Верхняя правая облицовка.
15. Правый дефлектор климатической системы на приборной панели.
16. Нижняя правая облицовка.
17. Правая втулка перчаточного ящика.
18. Переключатель ENGINE START STOP.
19. Левая втулка перчаточного ящика.
20. Перчаточный ящик в сборе.
21. Нижняя центральная облицовка.
22. Крышка приборной панели.

Снятие и установка

Модель T1C

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите центральную консоль.

4. Снимите спиральный кабель.

5. Снимите комбинированный переключатель.

6. Снимите двойной дисплей.

7. Снимите верхнюю облицовку передней стойки кузова.

8. Снимите нижнюю облицовку передней стойки кузова.

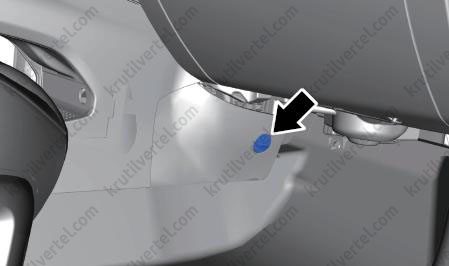

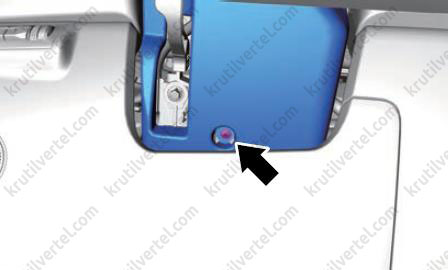

9. Отверните винт (стрелка) крепления нижнего кожуха комбинированного переключателя.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

10. При помощи съемника для элементов отделки салона ослабьте защелки и снимите левую торцевую крышку приборной панели (стрелка).

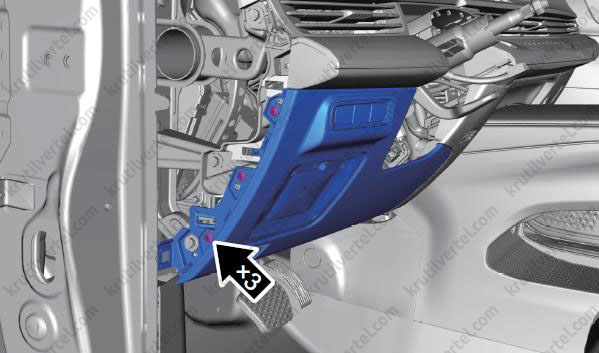

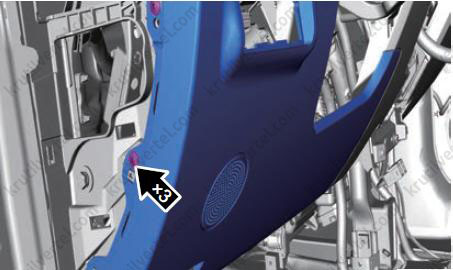

11. Отверните три винта крепления нижней левой облицовки приборной панели.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

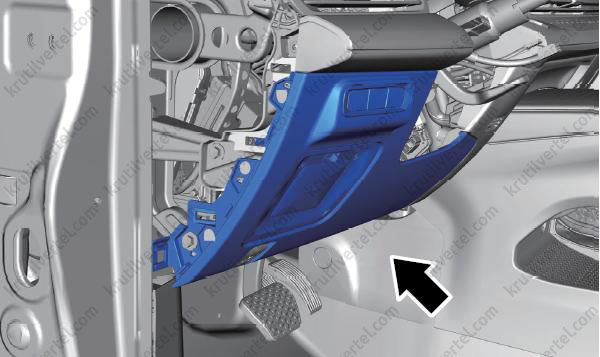

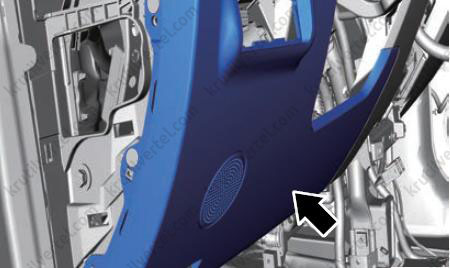

12. При помощи съемника для элементов отделки салона ослабьте защелки и снимите левую нижнюю облицовку приборной панели (стрелка).

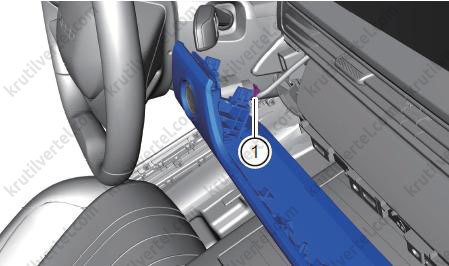

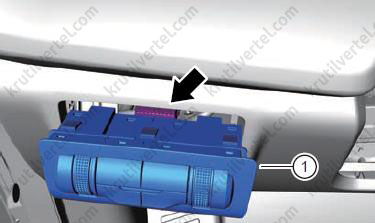

13. После снятия левой нижней облицовки приборной панели отсоедините разъем блока переключателей. Затем нажмите на фиксатор (стрелка) блока переключателей с задней стороны и извлеките блок (1) из монтажного отверстия левой нижней облицовки приборной панели.

14. Отверните четыре винта крепления и затем снимите облицовочную панель DVD (этот шаг не выполняется при снятии корпуса приборной панели).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

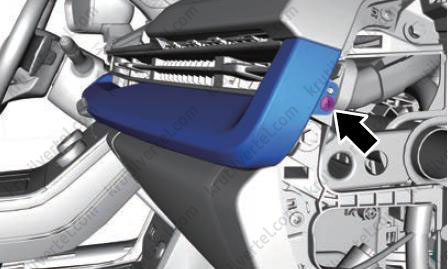

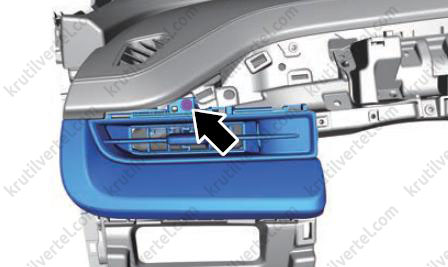

15. Снимите левую облицовочную накладку, отверните винт (стрелка) крепления и затем снимите левый дефлектор климатической системы на приборной панели (этот шаг не выполняется при снятии корпуса приборной панели).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

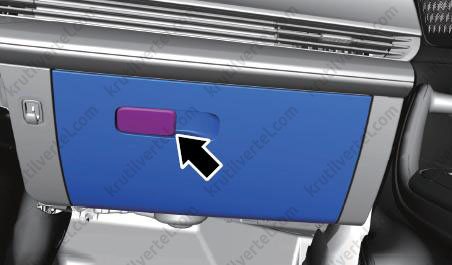

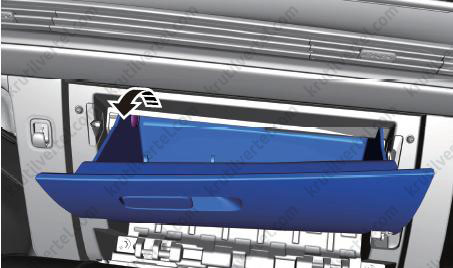

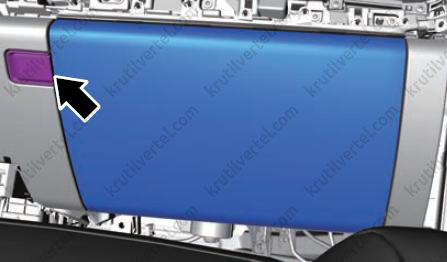

16. Нажмите на кнопку отпирания перчаточного ящика (стрелка), чтобы открыть его.

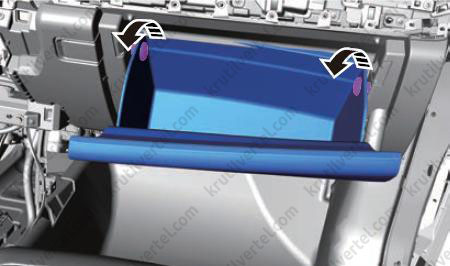

17. Поверните втулки перчаточного ящика в направлении стрелки и снимите их.

18. Ослабьте защелку (стрелка) крепления перчаточного ящика к демпферу.

19. Отверните 13 винтов крепления и затем снимите правый дефлектор климатической системы на приборной панели (этот шаг не выполняется при снятии корпуса приборной панели).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

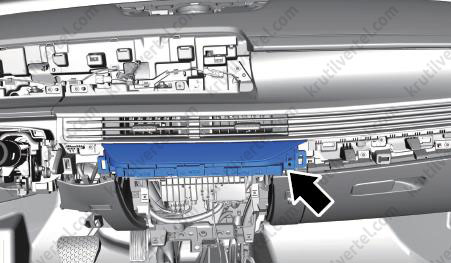

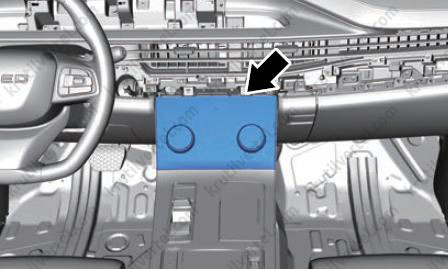

20. Отверните два винта крепления и затем снимите нижнюю центральную облицовку (этот шаг не выполняется при снятии корпуса приборной панели).

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

21. При помощи съемника для элементов отделки салона ослабьте защелки и снимите крышку среднего динамика (стрелка).

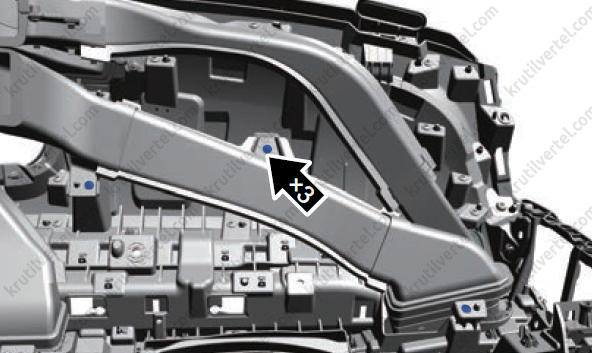

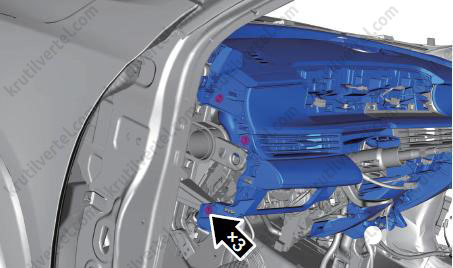

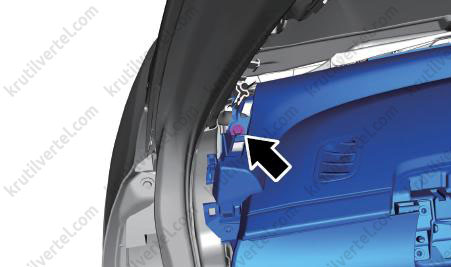

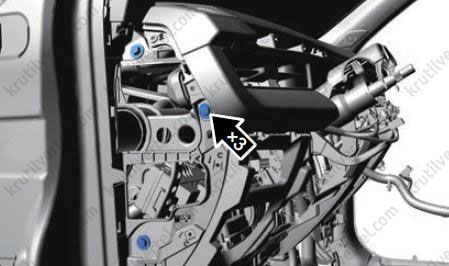

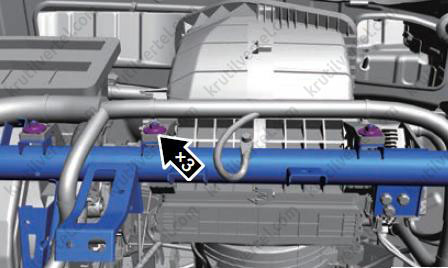

22. Отверните три болта крепления левой части приборной панели. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

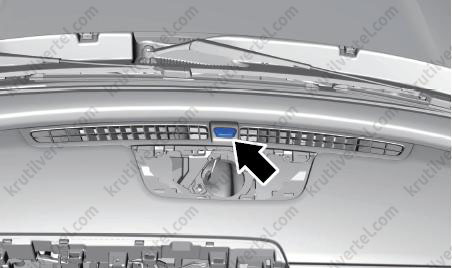

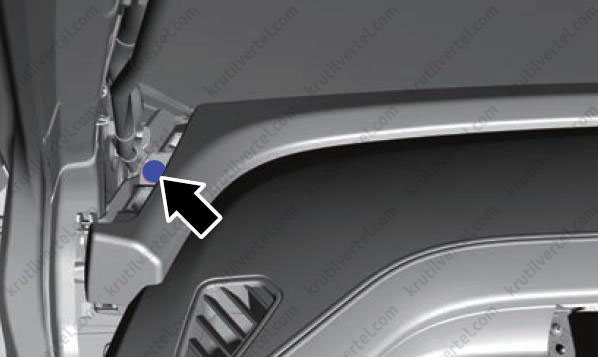

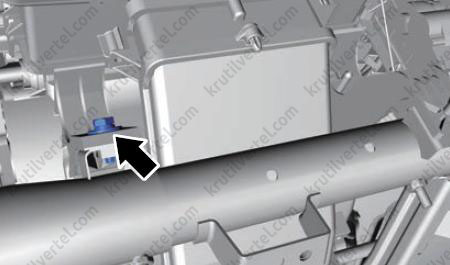

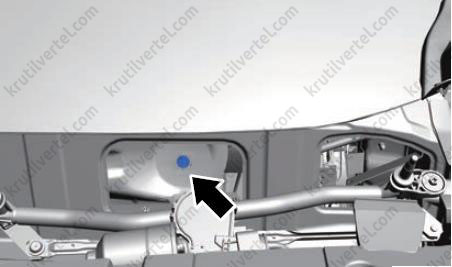

23. Отверните болт (стрелка) крепления верхней части приборной панели. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

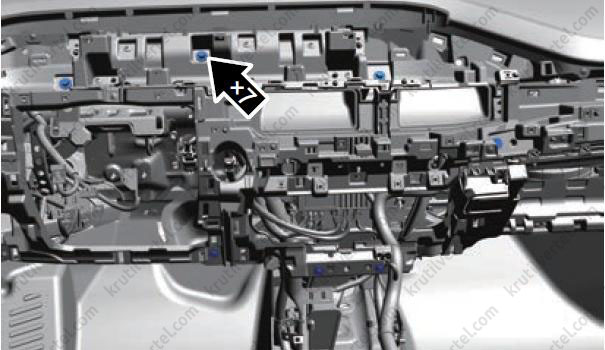

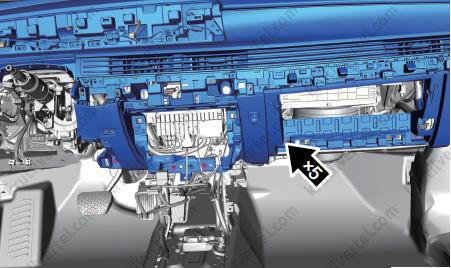

24. Отверните семь болтов крепления приборной панели.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

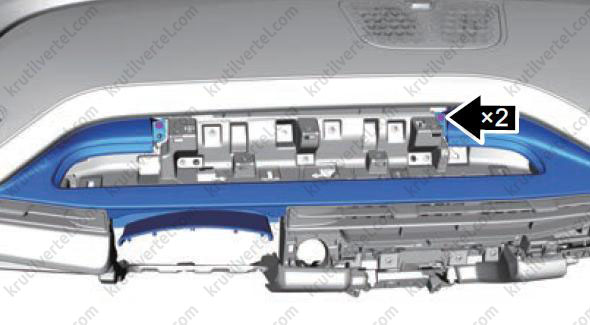

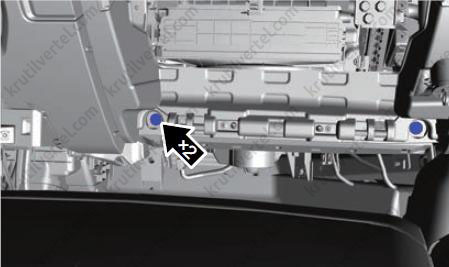

25. Отверните два болта крепления приборной панели.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

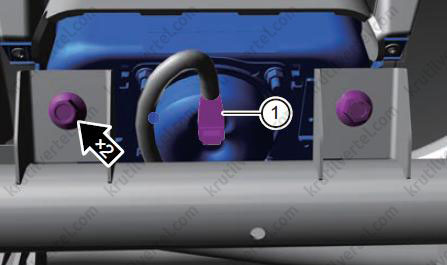

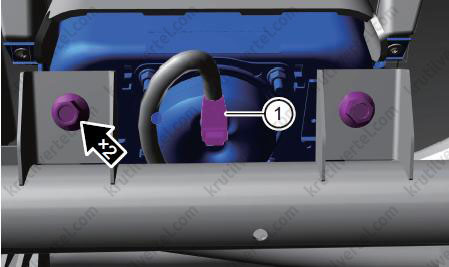

26. Отсоедините разъем (1) модуля подушки безопасности переднего пассажира и отверните два болта крепления подушки безопасности к поперечине передней панели.

Примечание:
Момент затяжки: 23 ± 2 Н∙м.

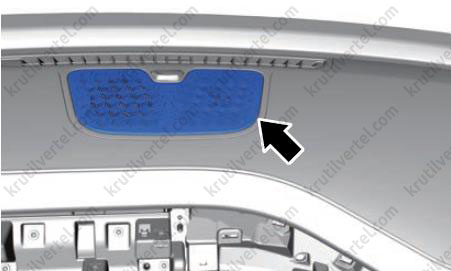

27. Снимите датчик солнечного излучения (стрелка), отсоедините разъем и фиксирующий зажим жгута проводов.

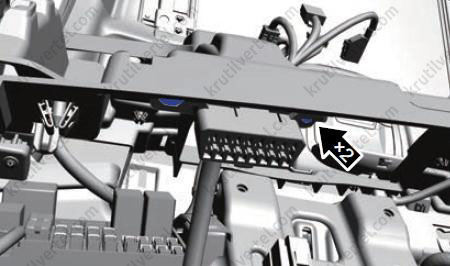

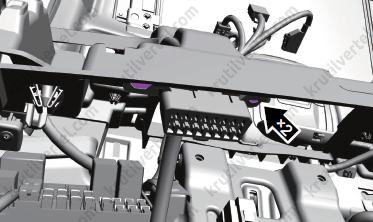

28. Отверните два винта крепления диагностического интерфейса OBD.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

29. Отверните два винта и один болт крепления ручки капота.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

30. Снимите приборную панель в сборе.

31. Установка осуществляется в обратной последовательности.

Модель T1CFL

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите центральную консоль.

4. Снимите подушку безопасности водителя.

5. Снимите рулевое колесо.

6. Снимите спиральный кабель.

7. Снимите комбинированный переключатель.

8. Снимите верхнюю облицовку передней стойки кузова.

9. Снимите нижнюю облицовку передней стойки кузова.

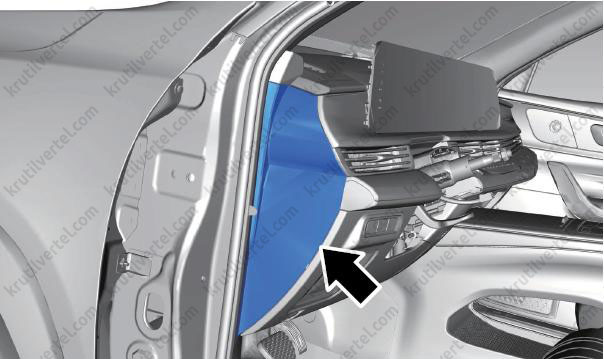

10. При помощи съемника для элементов отделки салона ослабьте защелки и снимите левую торцевую крышку приборной панели (стрелка).

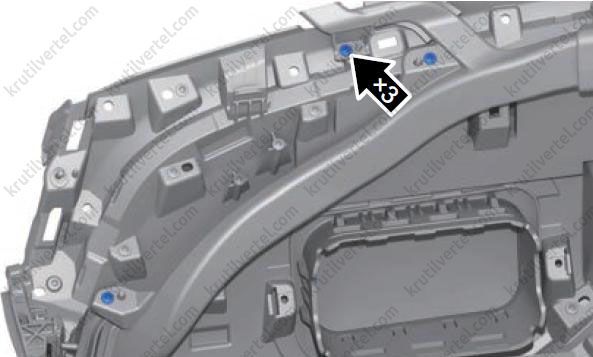

11. Отверните три винта крепления нижней левой облицовки приборной панели.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

12. При помощи съемника для элементов отделки салона ослабьте защелки и отсоедините левую нижнюю облицовку приборной панели (стрелка).

13. Отверните два винта крепления диагностического интерфейса OBD.

Примечание:
Момент затяжки: 1,5 ± 0,5 Н∙м.

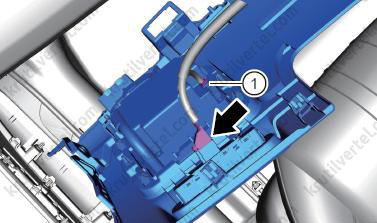

14. Отсоедините разъем генератора ароматизатора (1) и разъем переключателя системы помощи водителю (стрелка), затем окончательно снимите левую нижнюю облицовку приборной панели.

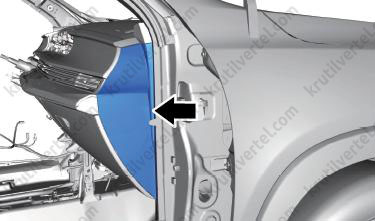

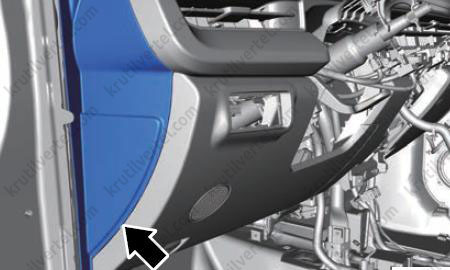

15. При помощи съемника для элементов отделки салона ослабьте защелки и снимите правую торцевую крышку приборной панели (стрелка).

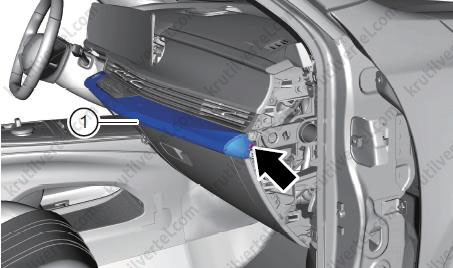

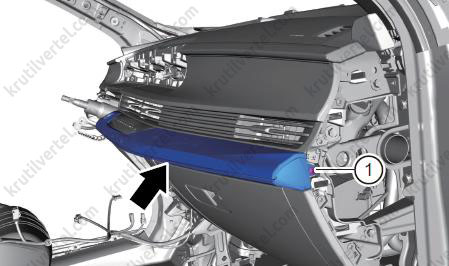

16. Отверните винт крепления (1) и при помощи съемника для элементов отделки салона снимите нижнюю правую облицовку (стрелка).

17. Снимите панель управления климатический системой (стрелка).

18. Нажмите на кнопку отпирания перчаточного ящика (стрелка), чтобы открыть его.

19. Поверните втулки перчаточного ящика в направлении стрелки и снимите их.

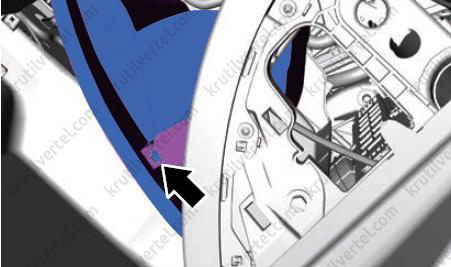

20. Ослабьте защелку (стрелка) крепления перчаточного ящика к демпферу.

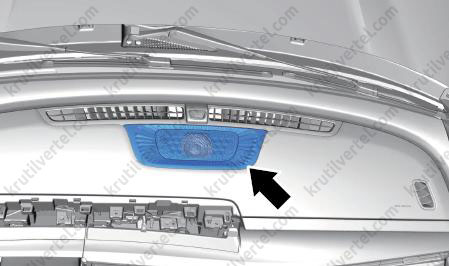

21. При помощи съемника для элементов отделки салона ослабьте защелки и снимите крышку среднего динамика (стрелка).

22. Отверните три болта крепления левой части приборной панели. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

23. Отверните болт (стрелка) крепления верхней части приборной панели. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

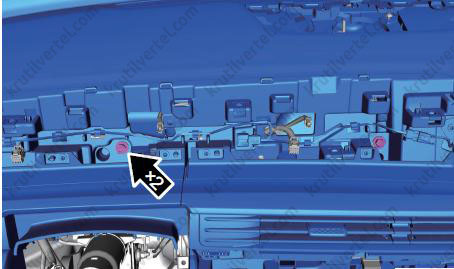

24. Отверните два болта крепления верхней части приборной панели.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

25. Отверните пять болтов крепления нижней части приборной панели.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

26. Отсоедините разъем (1) модуля подушки безопасности переднего пассажира и отверните два болта крепления подушки безопасности к поперечине передней панели.

Примечание:
Момент затяжки: 23 ± 2 Н∙м.

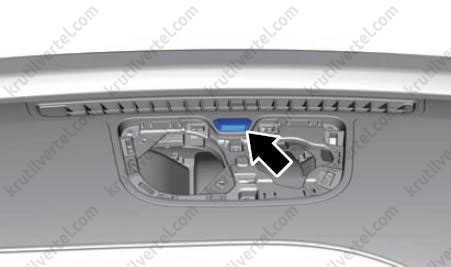

27. Снимите датчик солнечного излучения (стрелка), отсоедините разъем и фиксирующий зажим жгута проводов.

28. Снимите приборную панель в сборе.

29. Установка осуществляется в обратной последовательности.

Разборка и сборка

1. Снимите модуль подушки безопасности переднего пассажира.

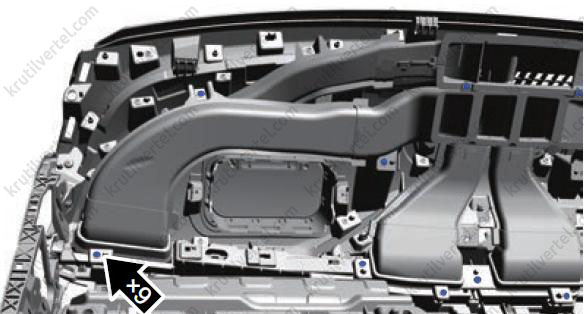

2. Отверните девять винтов крепления переднего воздуховода.

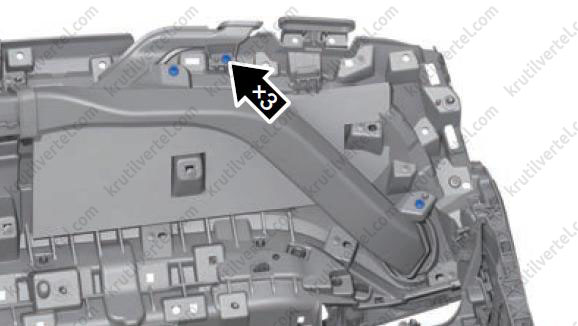

3. Отверните три винта крепления переднего воздуховода.

4. Снимите передний воздуховод в сборе.

5. Отверните три винта крепления и затем снимите воздуховод обдува правого стекла.

6. Отверните три винта крепления и затем снимите воздуховод обдува левого стекла.

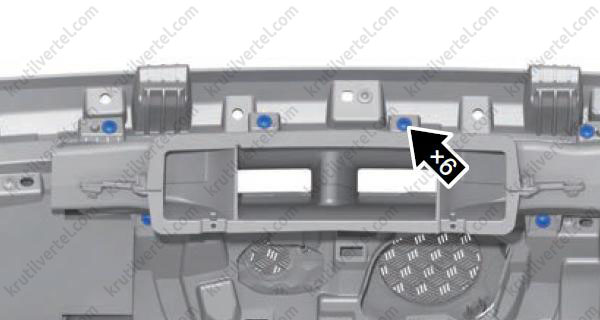

7. Отверните шесть винтов крепления и затем снимите воздуховод обдува ветрового стекла.

8. Сборка осуществляется в обратной последовательности.

Примечание:
Момент затяжки всех винтов крепления: 1,5 ± 0,5 Н∙м.

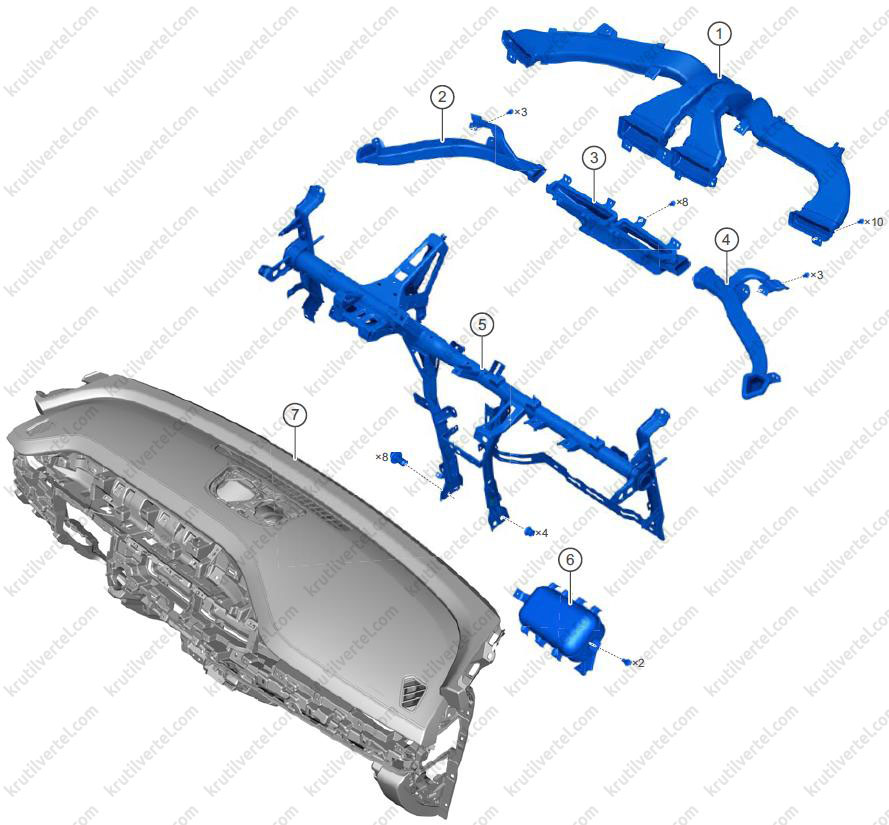

Поперечина каркаса приборной панели

Составные элементы

Примечание:
В качестве примера показано на модели T1C.

1. Передний воздуховод в сборе.
2. Воздуховод обдува левого стекла.
3. Воздуховод обдува ветрового стекла.
4. Воздуховод обдува правого стекла.
5. Поперечина каркаса приборной панели.
6. Модуль подушки безопасности переднего пассажира.
7. Приборная панель.

Снятие и установка

1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.

2. Отсоедините «отрицательный» провод от аккумуляторной батареи.

3. Снимите центральную консоль.

4. Снимите приборную панель.

5. Снимите верхнюю поперечину моторного отсека.

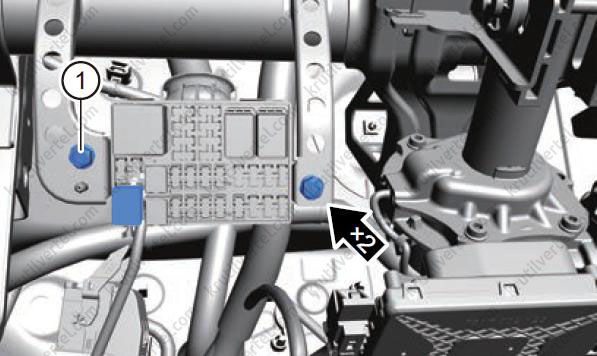

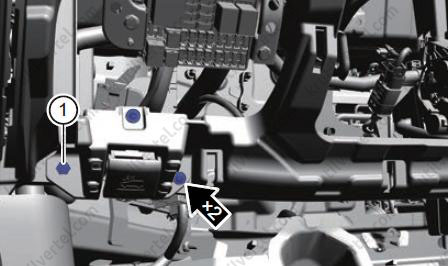

6. Снимите защитную крышку блока предохранителей и реле приборной панели и отверните гайку крепления кабеля питания. Отверните два болта крепления блока предохранителей и реле приборной панели.

Примечание:
Момент затяжки: 9 ± 1 Н∙м.

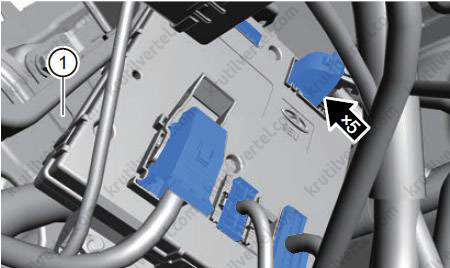

7. В зависимости от уровня комплектации, отсоедините пять или шесть разъемов от блока управления кузовным оборудованием (ВСМ).

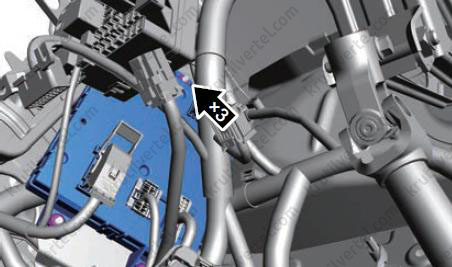

8. Отверните три гайки крепления и затем снимите блок управления кузовным оборудованием.

Примечание:
Момент затяжки: 6 ± 1 Н∙м.

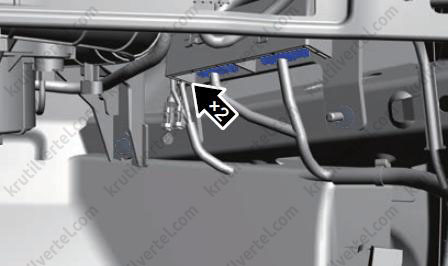

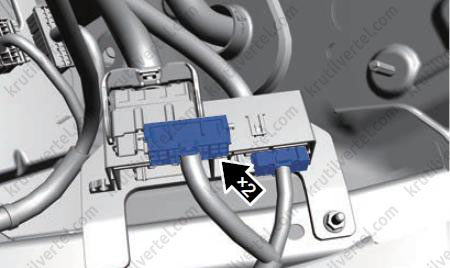

9. Отсоедините два разъема между жгутом проводов приборной панели и жгутом проводов салона.

10. Отсоедините два разъема между жгутом проводов приборной панели и жгутом проводов салона.

11. Снимите электронный управляющий модуль.

12. Отсоедините все зажимы крепления жгута проводов приборной панели от поперечины приборной панели.

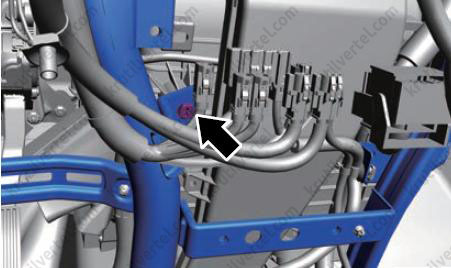

13. Отверните болт (стрелка) крепления поперечины приборной панели.

Примечание:
Момент затяжки: 25 ± 5 Н∙м.

14. Отверните три гайки крепления климатической установки (HVAC) к поперечине приборной панели.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

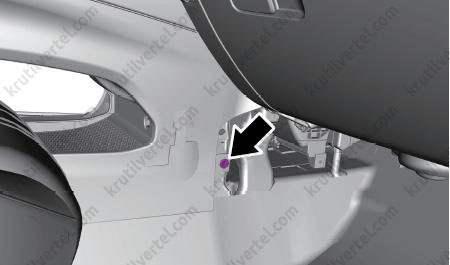

15. Отверните винт (стрелка) крепления климатической установки к поперечине приборной панели.

Примечание:
Момент затяжки: 2,5 ± 0,5 Н∙м.

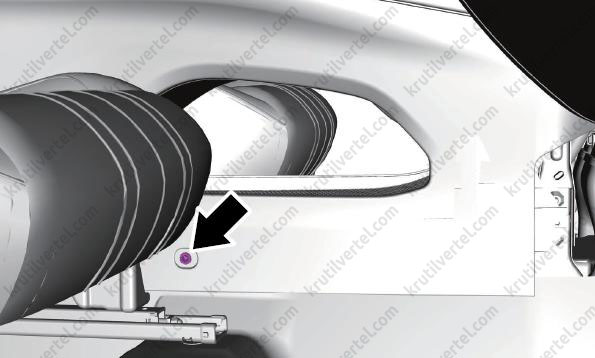

16. Отверните болт (стрелка) крепления климатической установки к поперечине приборной панели.

Примечание:
Момент затяжки: 5 ± 1 Н∙м.

17. Отверните болт (стрелка) и гайку (1) крепления климатической установки.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

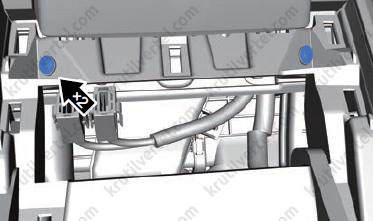

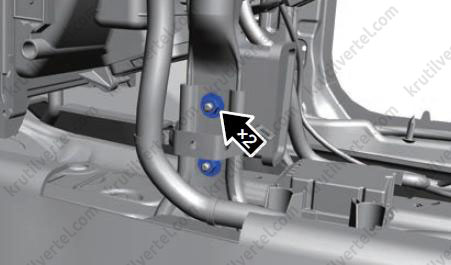

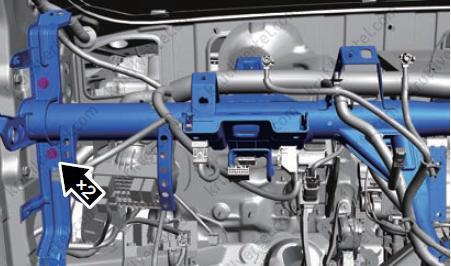

18. Отверните два болта крепления поперечины приборной панели. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 25 ± 3 Н∙м.

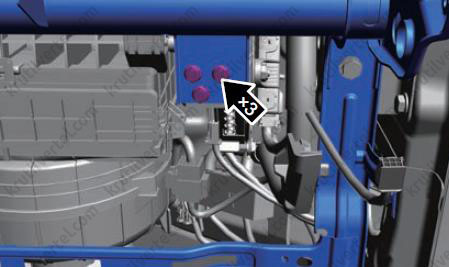

19. Отверните три болта крепления, расположенных между поперечиной приборной панели и кронштейном блока управления системой кругового обзора.

20. Отверните две гайки крепления кронштейна поперечины приборной панели. Используйте такую же процедуру снятия и с правой стороны.

Примечание:
Момент затяжки: 7 ± 1 Н∙м.

21. Аккуратно снимите поперечину приборной панели.

22. Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:

• При установке поперечины приборной панели затягивайте болты/гайки крепления заданным моментом.
• Установив поперечину приборной панели, проверьте, правильно ли установлена подушка безопасности.
• После установки поперечины приборной панели проверьте, исправно ли работает все электрооборудование приборной панели.
