Сервисные данные и спецификация системы управления Exeed LX с 2019 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Exeed LX, скачать электросхему Exeed LX, электрооборудование Exeed LX, схема электрооборудования Exeed LX, двигатель Exeed LX, электросхема Exeed, скачать электросхему Exeed, электрооборудование Exeed, схема электрооборудования Exeed, двигатель Exeed
7. Сервисные данные и спецификация
Специальные инструменты и приспособления

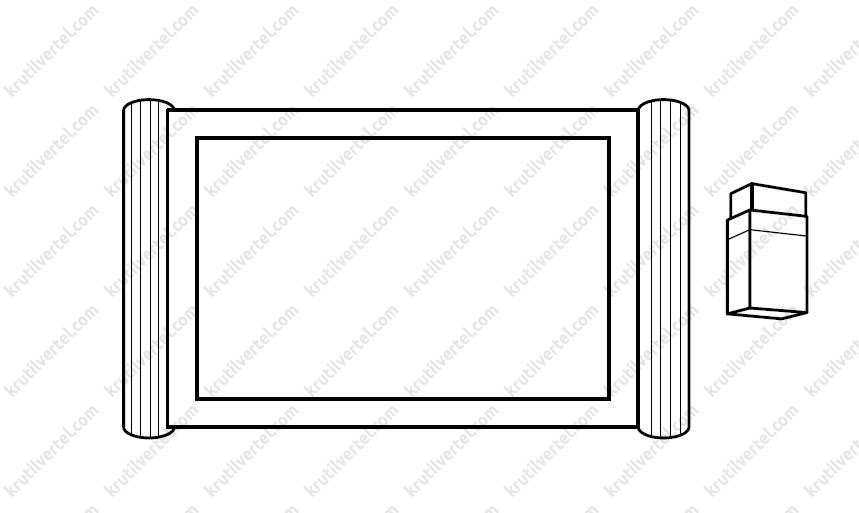

| Название | Рисунок |
| Диагностический тестер X431-PAD |  |

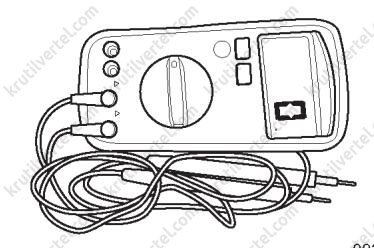

| Цифровой мультиметр |  |

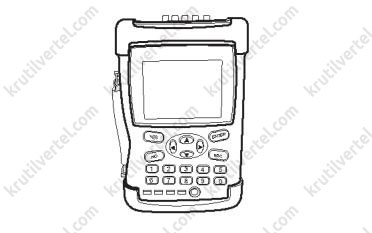

| Осциллограф |  |

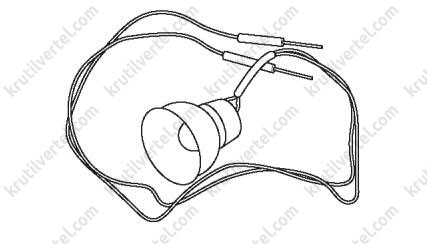

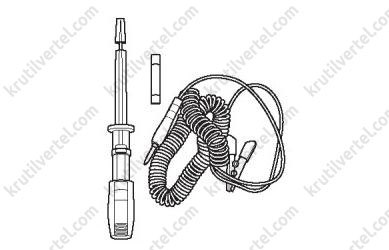

| Пробник с 21-Вт лампой |  |

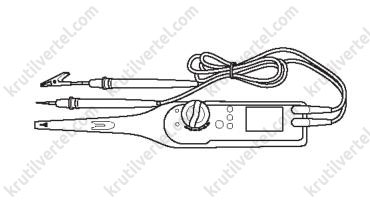

| Пробник со светодиодной лампой |  |
| Пробник для проверки диодов |  |

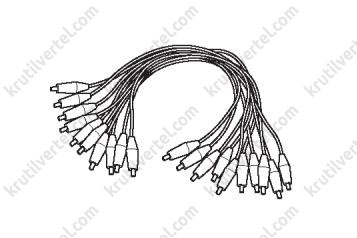

| Провода-перемычки |  |

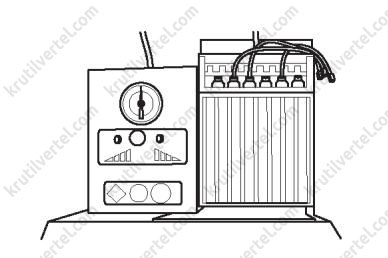

| Прибор для проверки форсунок |  |

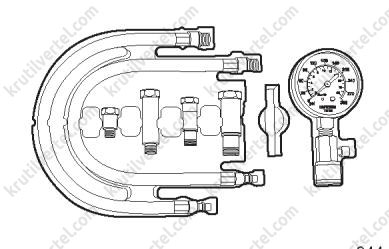

| Измеритель компрессии в цилиндрах |  |

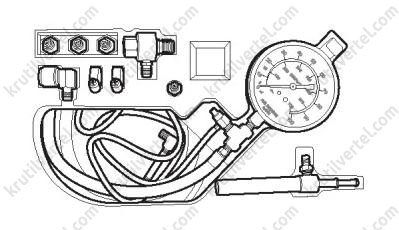

| Измеритель давления в топливной системе |  |
Технические данные компонентов
Двигатель 1,5 л
Датчик детонации
| Параметр | Значение | |
| Чувствительность нового датчика к сигналу 7 кГц | 23,0 - 35,9 мВ/г | |
| Чувствительность нового датчика к сигналу 19 кГц | 24,4 - 46,2 мВ/г | |
| Линейность в диапазоне от 5 до 15 кГц | ±10% от 5 кГц (на основе 10 м/с²) | |
| Основная резонансная частота | > 30 кГц | |
| Импеданс | Сопротивление (контакт и медная втулка) | > 1 МОм |
| Емкость (зонд) | 1150 ± 200 пФ | |
| Сопротивление утечки (между двумя выходными клеммами датчика) | 4,9 ± 20% МОм | |
| Изменение чувствительности из-за температуры (9 кГц) | ≤ -0,04 мВ/г°C | |
Датчики кислорода
Примечание:
Датчик кислорода, установленный перед каталитическим нейтрализатором – LSU 4.9; датчик кислорода, установленный после каталитического нейтрализатора – LSF 4.2.
Датчик LSU:
1. Технические характеристики:
| Параметр | Новый | После теста |
| Точность сигнала λ при λ = 1,7 | 1,70 ± 0,05 | 1,70 ± 0,15 |
| Точность сигнала λ при λ = 0,8 | 0,80 ± 0,01 | 0,80 ± 0,04 |
2. Технические данные:
| Параметр | Значение | |
| Напряжение питания на разъеме | Номинальное напряжение | 7,5 В |
| Постоянное рабочее напряжение | ≤ 12 В | |
| Максимальное напряжение питания системы | ≤ 16,5 В | |
| Кратковременное пиковое значение напряжения в течение 60 мс (10 раз за жизненный цикл, температура керамики ≥ 20 °C) | 18 В | |
| Минимальное напряжение питания системы | ≥ 10,8 В | |
| Мощность нагрева при рабочем напряжении 7,5 В | 7,5 Вт | |
Датчик LSF:
1. Технические характеристики:
| Параметр | Новый | После 500 часов | ||
| Температура выхлопных газов при установлении характеристических данных | 350°C | 850°C | 350°C | 850°C |
| Напряжение чувствительного элемента при λ=0,97 (CO=1%) | 800 ± 55 мВ | 700 ± 55 мВ | 800 ± 60 мВ | 700 ± 60 мВ |
| Напряжение чувствительного элемента при λ=1,1 | 50 ± 30 мВ | 50 ± 30 мВ | 50 ± 40 мВ | 50 ± 40 мВ |
| Внутреннее сопротивление чувствительного элемента | ≤ 0,5 кОм | ≤ 0,25 кОм | ≤ 1 кОм | ≤ 0,5 кОм |
| Время отклика (от 600 мВ до 300 мВ) | < 250 мс | < 250 мс | < 400 мс | < 250 мс |
| Время отклика (от 300 мВ до 600 мВ) | < 100 мс | < 60 мс | < 200 мс | < 60 мс |
2. Технические данные:
| Параметр | Значение | |
| Сопротивление между корпусом и каждой плоской вставкой | Комнатная температура, 800 В постоянного тока | ≥ 30 |
| Напряжение питания на разъеме | Номинальное напряжение | 12 В |
| Постоянное рабочее напряжение | 12 - 14 В | |
| Рабочее напряжение, которое может поддерживаться не более 1% от общего срока службы (температура выхлопных газов ≤ 850 °C) | 15 В | |
| Рабочее напряжение, которое может поддерживаться не более 75 секунд (температура выхлопных газов ≤ 350 °C) | 18 В | |
| Испытательное напряжение | 13 В | |
| Мощность нагрева при рабочем напряжении 13 В и температуре выхлопных газов 350 °C | 7 Вт | |
| Кратковременный ток нагрева при рабочем напряжении 13 В и температуре окружающей среды -40 °C | ≤ 2,1 А | |
