Снятие и установка роботизированной коробки Exeed LX с 2019 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
коробка передач Exeed LX, ремонт коробки передач Exeed LX, замена коробки передач Exeed LX, замена масла в коробке передач Exeed LX, коробка передач Exeed, ремонт коробки передач Exeed, замена коробки передач Exeed, замена масла в коробке передач Exeed
4. Снятие и установка коробки передач
Снятие
Внимание:
- Перед снятием коробки передач необходимо предварительно слить из нее масло.
- Разделяя двигатель и коробку передач, будьте осторожны, чтобы не повредить периферийные компоненты коробки передач, такие как резиновый охлаждающий шланг, датчик давления и т.д. В случае повреждения их необходимо заменить согласно требованиям.
1. Выключите все электрооборудование и установите переключатель ENGINE START STOP в положение OFF.
2. Отсоедините «отрицательный» провод от аккумуляторной батареи.
3. Снимите декоративную крышку двигателя.
4. Снимите нижний защитный кожух двигателя.
5. Снимите воздушный фильтр в сборе.
6. Слейте охлаждающую жидкость.
7. Слейте трансмиссионное масло.
8. Снимите аккумуляторную батарею.
9. Снимите поддон аккумуляторной батареи.
10. Снимите левое переднее колесо.
11. Снимите правое переднее колесо.
12. Снимите левый приводной вал.
13. Снимите правый приводной вал с кронштейном.
14. Снимите передний подрамник.

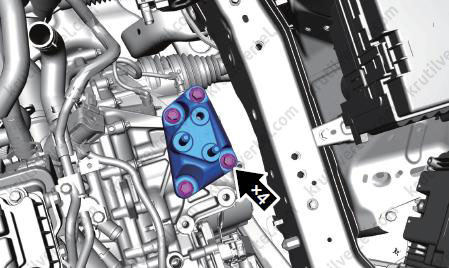

15. Отверните четыре болта крепления задней опоры двигателя.
Примечание:
Момент затяжки: 110 ± 15 Н∙м.
