Обслуговування системи живлення Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Chery, моменти затягування Chery, система живлення дизельних двигунів Chery, електросхема Chery Tiggo, моменти затягування Chery Tiggo, система живлення дизельних двигунів Chery Tiggo
2. Обслуговування на автомобілі
Таблиця ознак несправності
Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. У разі потреби відремонтуйте, замініть або відрегулюйте несправні компоненти.
| Ознака несправності | Очікуване місце |
| Тиск палива в системі подачі палива занадто низький | Електричний паливний насос у зборі (фільтр засмічений або пошкоджений регулятор тиску палива) |
| Низький рівень палива | |
| Тиск палива в системі подачі палива занадто високий | Паливна форсунка (засмічена) |
| Електричний паливний насос у зборі (пошкоджений регулятор тиску палива) | |
| Електричний паливний насос у зборі створює гучний шум або має затримку в роботі | Низький рівень палива |
| Реле електричного паливного насоса у зборі | |
| Електричний паливний насос у зборі | |
| У паливному баку відсутнє паливо | Електромагнітний клапан адсорбера працює постійно |
| Адсорбер парів палива засмічений | |
| Фільтр несправний | |
| Паливний бак несправний | |
| Паливна форсунка засмічена або протікає | Паливна форсунка |
| Низька якість палива | |
| Надлишкові забруднення в паливному баку | |
| Паливна форсунка не працює | Лінія системи подачі палива (зламана) |
| Паливна форсунка (коротке замикання в котушці) | |
| Електричний паливний насос у зборі (пошкоджений) | |
| Джгут проводів |
Скидання тиску в паливній системі
Увага:
Коли двигун не працює, тиск палива у системі подачі палива залишається високим. Перед ремонтом або вимкненням паливопроводу або компонентів системи подачі палива необхідно скинути тиск у системі подачі палива, щоб запобігти випадковому розпорошенню палива. Недотримання цих інструкцій може призвести до серйозних травм.

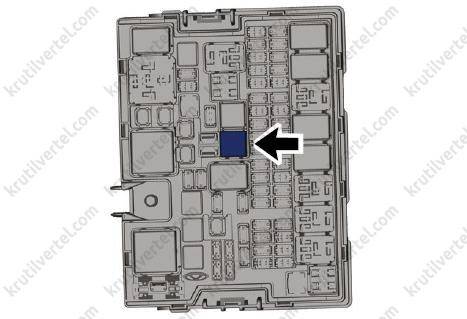

1. Визначте та зніміть реле електричного паливного насоса в зборі з блоку запобіжників та реле моторного відсіку.
2. Запустіть двигун і дайте йому працювати, поки він не затихне.
3. Повторно запускайте двигун, доки він не перестане заводитися.
4. Переведіть кнопковий вимикач запалювання у положення OFF (Вимк.).
5. Від'єднайте «негативний» дріт від акумулятора.
6. Вставте реле електричного паливного насоса на місце.
Випробування системи подачі палива під тиском
Характеристики тиску палива:
| Параметр | Тиск |
| Тиск у паливній рампі - кнопковий вимикач запалювання у положенні ON | При увімкненому живленні тиск у системі подачі палива підтримується на рівні 400 кПа – ключ (ВКЛ.). Для нового автомобіля після додавання певної кількості палива переконайтеся, що виміряний тиск палива в паливній рампі протягом 13 с може досягати щонайменше 90% номінального тиску. |
| Тиск у паливній рампі - двигун працює на холостому ході | Переконайтеся, що тиск у паливній системі підтримується на нормальному рівні (не менше 400 кПа). |
| Тиск у паливній рампі - кнопковий вимикач запалювання у положенні OFF | Дайте паливному насосу працювати протягом п'яти хвилин, а потім вимкніть. Перевірте зміну тиску в отворі насоса протягом 48 годин. Тиск не повинен опускатися нижче 1 кПа. Коли тиск становитиме 80% від номінального значення, вимкніть запалювання та відкрийте вихідний отвір насоса. Протягом однієї хвилини максимальний тиск не повинен опускатися більш ніж на 10%. |
Увага:
- При експлуатації системи подачі палива робочу зону потрібно добре провітрювати і не допускати попадання джерел вогню або відкритого полум'я в робочу зону, в якій має бути встановлений вогнегасник.
- Перед початком роботи системи подачі палива торкніться кузова автомобіля, щоб зняти статичну електрику; в іншому випадку воно може спровокувати пожежу і навіть призвести до вибуху.
- Перед зняттям та встановленням паливопроводів необхідно скинути тиск у системі подачі палива.
- Переконайтеся, що напруга акумулятора не нижче 12 В.
- У паливному баку достатньо палива для проведення випробувань.
- Щоб уникнути витоку палива із системи подачі, переконайтеся, що лінії подачі палива надійно з'єднані.
1. Скиньте тиск у паливній системі.
2. Зніміть кришку двигуна.

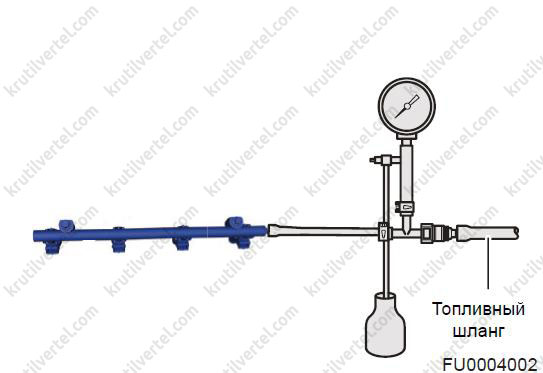

3. Роз'єднайте з'єднувач впускної труби II та підключіть тестер тиску системи подачі палива між впускною трубою II та паливною рампою.
