Круїз-контроль Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

4. Круїз-контроль

Загальна інформація

Опис

Після досягнення автомобілем бажаної швидкості за допомогою вимикача увімкніть систему круїз-контролю. Вибрана швидкість підтримуватиметься постійною без використання педалі акселератора. При функції обмеження максимальної швидкості, що вибирається, не повинна перевищувати це обмеження. Система круїз-контролю містить такі компоненти:

• Перемикач круїз-контролю (багатофункціональний перемикач).
• Комбінація приладів (ICM).
• Блок керування двигуном (ECM).
• Блок керування автоматичною коробкою передач (TCU).
• Блоки керування ABS/ESP.
• Педаль акселератора.
• Вимикач стоп-сигналів.
• Датчик положення педалі зчеплення.

Не використовуйте систему круїз-контролю у таких ситуаціях. В іншому випадку це може призвести до втрати керування автомобілем, аварії, тяжких травм або навіть смертельного кінцю:

• На ділянках із утрудненим рухом.
• На дорогах із крутими поворотами.
• На звивистих дорогах.
• На вологих дорогах і дорогах зі слизьким покриттям (мокрих, засніжених або зледенілих).
• На крутих схилах. Швидкість автомобіля може бути вищою/нижчою, ніж швидкість, встановлена ​​водієм. У такі моменти для гарантії того, що автомобіль рухається з встановленою швидкістю, він може тимчасово швидко розганятися. Це може викликати дискомфорт у водія.

Принцип дії

Блок управління двигуном (ECM) отримує сигнал від перемикача (багатофункціонального) системи круїз-контролю, потім блок ECM посилає сигнал шиною CAN для активації світлового індикатора. Залежно від сигналу швидкості, сигналу гальмівної системи, сигналу зчеплення, сигналів прискорення та уповільнення та поточних робочих умов блок керування ECM визначає, чи необхідно активувати режим круїз-контролю або скасувати його. Після активації круїз-контролю блок керування ECM регулює кут відкриття дросельної заслінки для стабілізації швидкості руху автомобіля у заданому діапазоні.

Опис функції круїз-контролю

1. Перевірка активації круїз-контролю:

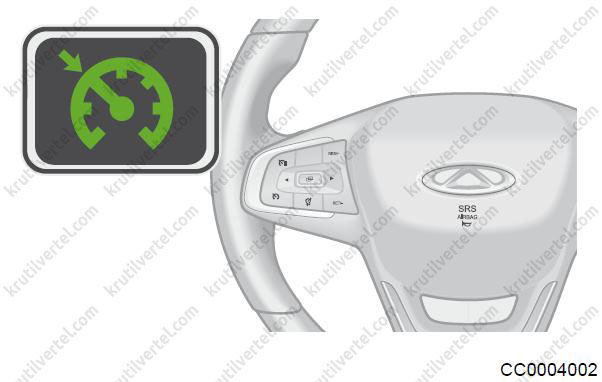

• При увімкненому запаленні натисніть головний вимикач круїз-контролю. На комбінації приладів спалахне і почне блимати індикатор системи, що вказує на стан готовності круїз-контролю. Не є ознакою несправності. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, індикатор відображається у верхньому лівому куті екрана.

• Коли швидкість руху автомобіля становить 40-150 км/год, наприклад, 110 км/год, натисніть кнопку SET/-, щоб круїз-контроль підтримував рух із цією швидкістю (на момент натискання кнопки SET/-). При цьому індикатор круїз-контролю комбінації приладів продовжує горіти. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, індикатор відображається у верхньому лівому куті екрана.

2. Деактивація круїз-контролю:

• У режимі активного круїз-контролю (наприклад, на швидкості 110 км/год):

(a) Щоб деактивувати круїз-контроль, натисніть головний вимикач круїз-контролю. Індикатор на комбінації приладів згасне.

(b) Щоб деактивувати круїз-контроль, натисніть кнопку CANCEL. Індикатор на комбінації приладів почне блимати, вказуючи на стан готовності круїз-контролю. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, індикатор відображається у верхньому лівому куті екрана.

(c) Круїз контроль деактивується, а індикатор починає блимати при натисканні кнопки EPB, натисканні педалей гальма або зчеплення, перевищенні заданого діапазону обертів двигуна (600 – 6240 об/хв), перемиканні передачі (1 – 6), виході швидкості автомобіля за межі заданого діапазону. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, індикатор відображається у верхньому лівому куті екрана.

3. Налаштування круїз-контролю:

При активованому круїз-контролі натисніть педаль акселератора або гальмо педаль, щоб збільшити або зменшити швидкість руху автомобіля. Натисніть кнопку SET/-, відпустіть педаль акселератора або гальма педаль. Автомобіль почне рухатися з новою швидкістю, а індикатор круїз-контролю на комбінації приладів продовжить горіти. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, нова встановлена ​​швидкість відображатиметься на екрані.

4. Збільшення швидкості руху в режимі круїз-контролю:

• Щоб збільшити швидкість руху автомобіля на 1 км/год, перебуваючи в режимі круїз-контролю, швидко натисніть кнопку RES/+ один раз (довше 0,02 секунди). Індикатор круїз-контролю на комбінації приладів продовжуватиме горіти. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, то задана швидкість руху в режимі круїз-контролю, що відображається зліва внизу, збільшиться на 1 км/год.
• Для суттєвого збільшення швидкості руху автомобіля, перебуваючи в режимі круїз-контролю, натисніть та утримуйте кнопку RES/+ (довше 0,4 секунди). Щоб припинити збільшення швидкості руху, відпустіть RES/+. Автомобіль продовжить рухатися зі швидкістю, коли була відпущена кнопка RES/+. Індикатор круїз-контролю на комбінації приладів продовжуватиме горіти. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, то задана швидкість руху в режимі круїз-контролю, що відображається зліва внизу, змінюється одночасно з фактичною зміною швидкості.

5. Зниження швидкості руху в режимі круїз-контролю:

• Щоб зменшити швидкість руху автомобіля на 1 км/год, перебуваючи в режимі круїз-контролю, швидко натисніть кнопку SET/- один раз (довше 0,02 секунди). Індикатор круїз-контролю на комбінації приладів продовжуватиме горіти. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, то задана швидкість руху в режимі круїз-контролю, що відображається зліва внизу, зменшиться на 1 км/год.
• Для суттєвого зниження швидкості руху автомобіля, перебуваючи в режимі круїз-контролю, натисніть та утримуйте кнопку RES/- (довше 0,4 секунди). Щоб припинити зниження швидкості руху, відпустіть кнопку RES/-. Автомобіль продовжить рухатися зі швидкістю, коли була відпущена кнопка RES/-. Індикатор круїз-контролю на комбінації приладів продовжуватиме горіти. Якщо автомобіль оснащується кольоровим дисплеєм комбінації приладів, то задана швидкість руху в режимі круїз-контролю, що відображається зліва внизу, змінюється одночасно з фактичною зміною швидкості.

6. Відновлення руху в режимі круїз-контролю:

У режимі круїз-контролю натисніть на педаль гальма. На комбінації приладів почне блимати індикатор, що вказує на готовність круїз-контролю (не є ознакою несправності), швидкість руху автомобіля знизиться.

• Якщо швидкість автомобіля перевищує 40 км/год, то при відпусканні педалі гальма та натисканні кнопки RES/+ автомобіль прискориться до швидкості руху в режимі круїз-контролю, заданої до натискання педалі гальма. Індикатор круїз-контролю на комбінації приладів продовжуватиме горіти.
• Якщо швидкість автомобіля нижче 40 км/год, то при відпусканні педалі гальма та натисканні кнопки RES+ автомобіль не прискориться до швидкості руху в режимі круїз-контролю, заданої до натискання педалі гальма. Натискайте педаль акселератора доти, доки швидкість автомобіля не перевищить 40 км/год. Відпустіть педаль гальма та натисніть кнопку RES+ button. Автомобіль прискориться до швидкості руху в режимі круїз-контролю, заданої до натискання гальма педалі. Індикатор круїз-контролю на комбінації приладів продовжуватиме горіти.

7. Функція відключення активного обмеження швидкості:

При натисканні кнопки LIM активного обмеження швидкості круїз-контроль деактивується, індикатор круїз-контролю на комбінації приладів згасне, і почне блимати індикатор активного обмеження швидкості 30 км/год, вказуючи на готовність функції обмеження швидкості.

Опис функції активного обмеження швидкості

1. Увімкнення функції активного обмеження швидкості:

• При натисканні кнопки LIM активного обмеження швидкості, коли запалення увімкнено, на комбінації приладів загоряється індикатор активного обмеження швидкості (у нижній лівій частині центрального кольорового екрана) і відображається значення заданого за умовчанням обмеження швидкості руху «30 км/год». Індикатор і блимає, вказуючи на готовність функції обмеження швидкості.
• Якщо автомобіль перебуває на місці або швидкість руху не перевищує 30 км/год, натисніть кнопку SET-, щоб встановити обмеження швидкості на рівні 30 км/год. На комбінації приладів загориться індикатор активного обмеження.
• Коли автомобіль рухається зі швидкістю, наприклад 110 км/год, натисніть кнопку SET/-, щоб встановити обмеження швидкості на рівні 110 км/год. Допустимий діапазон обмеження становить 30-200 км/год. На комбінації приладів загориться індикатор активного обмеження.

2. Вимкнення функції активного обмеження швидкості:

• Натисніть кнопку LIM активного обмеження швидкості.
• Натисніть кнопку CANCEL, щоб скасувати функцію активного обмеження швидкості. Індикатор функції на комбінації приладів згасне.
• Функція активного обмеження швидкості вимикається, і відповідний індикатор на комбінації приладів починає блимати після різкого натискання педалі акселератора до упору, при надто низькій напрузі акумуляторної батареї (<7 В) і перевищенні заданого діапазону обертів двигуна (600 – 6240).

3. Скасування активного обмеження швидкості при різкому натисканні акселератора педалі:

• Якщо при активованій функції активного обмеження швидкості водій до упору натискає педаль акселератора для обгону або інших цілей, режим обмеження швидкості тимчасово скасовується. Індикатор активного обмеження швидкості блимає на комбінації приладів.
• Якщо після прискорення фактична швидкість автомобіля вища за задане раніше обмеження, перехід у режим обмеження швидкості або обгону не здійснюється. Швидкість автомобіля може бути збільшена або зменшена незалежно від положення педалі акселератора. На комбінації приладів блимає індикатор активного обмеження швидкості. Якщо фактична швидкість руху нижча за задане раніше обмеження, режим обмеження швидкості активується повторно, і на комбінації приладів загоряється індикатор активного обмеження швидкості.

4. Режим перевищення встановленого активного обмеження швидкості:

• Якщо функцію активного обмеження швидкості увімкнено і задане обмеження нижче фактичної швидкості руху автомобіля, встановленої після короткого або тривалого натискання відповідної кнопки, автомобіль переходить у режим перевищення швидкості. Поки фактична швидкість не стане нижчою за встановлене обмеження, на комбінації приладів блиматиме індикатор активного обмеження швидкості та подаватиметься 3-кратне звукове попередження. Автомобіль знову перейде в режим обмеження швидкості, а на комбінації приладів засвітиться індикатор активного обмеження швидкості.

5. Збільшення рівня активного обмеження швидкості:

• Щоб збільшити цільове значення обмеження швидкості на 1 км/год, перебуваючи в режимі активного обмеження швидкості, швидко натисніть кнопку RES/+ один раз (довше 0,02 секунди). На комбінації приладів світиться індикатор активного обмеження швидкості.
• Щоб збільшити цільове значення обмеження швидкості з кроком 5 км/год, у режимі активного обмеження швидкості натисніть та утримуйте кнопку RES/+ (довше 0,4 секунди). Значення обмеження швидкості, що діє, відображається на комбінації приладів.

6. Зменшення рівня активного обмеження швидкості:

• Щоб зменшити цільове значення обмеження швидкості на 1 км/год, перебуваючи в режимі активного обмеження швидкості, швидко натисніть кнопку RES/- один раз (довше 0,02 секунди). Значення обмеження швидкості, що діє, відображається на комбінації приладів.
• Щоб зменшити значення обмеження швидкості з кроком 5 км/год, в режимі активного обмеження швидкості натисніть і утримуйте кнопку RES/- (довше 0,4 секунди). Значення обмеження швидкості, що діє, відображається на комбінації приладів.

7. Перевірка вимкнення круїз-контролю та функції активного обмеження швидкості:

Якщо в режимі активного обмеження швидкості натиснути головну кнопку круїз-контролю, активне обмеження швидкості буде скасовано, індикатор активного обмеження швидкості згасне, індикатор круїз-контролю на комбінації приладів почне блимати і круїз-контроль перейде в режим готовності.

Таблиця ознак несправності

Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. У разі потреби відремонтуйте, замініть або відрегулюйте несправні компоненти.

Кнопки керування на рульовому колесі

Зняття та встановлення

Увага:
- Перед зняттям кнопки керування на рульовому колесі обов'язково ознайомтеся з запобіжними заходами при роботі з подушкою безпеки.
- Для запобігання нещасним випадкам при знятті блоку перемикачів круїз-контролю використовуйте необхідні захисні засоби.
- НЕ пошкодьте фіксатори на декоративній накладці блоку керування на рульовому колесі під час зняття блоку перемикачів круїз-контролю.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть подушку безпеки водія.

4. Зніміть перемикачі на рульовому колесі з рульового колеса:

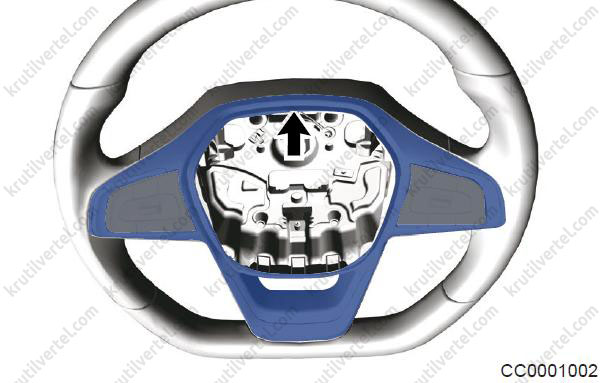

• Використовуючи пристосування для зняття елементів оздоблення салону, звільніть кришку блоку кнопок управління на рульовому колесі (стрілка).

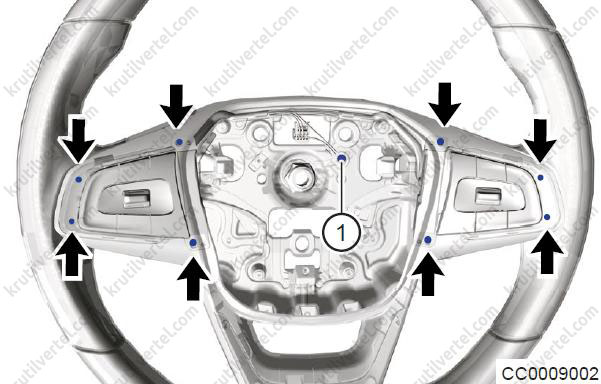

• Відкрутіть вісім гвинтів (стрілки) кріплення блоку кнопок управління на рульовому колесі та гвинт (1) «маси» за допомогою викрутки.

Примітка:
Момент затягування: 0,7±0,2 Н·м.

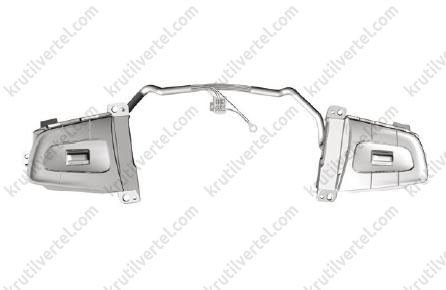

• Зніміть перемикачі на рульовому колесі з рульового колеса.

5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення кнопок керування на рульове колесо будьте обережні, щоб не пошкодити інші компоненти.
• Під час встановлення кнопок керування на рульове колесо встановіть на своє місце кожен роз'єм.
• Під час встановлення кнопок керування на рульове колесо затягніть гвинт із зазначеним моментом.
• Після встановлення кнопок керування на кермо перевірте правильність їх роботи.

Перевірка технічного стану

1. Перевірте перемикач круїз-контролю щодо пошкоджень. За потреби замініть.

2. Перевірте роз'єм круїз-контролю на предмет пошкоджень або ненадійного з'єднання контактів. За потреби замініть.

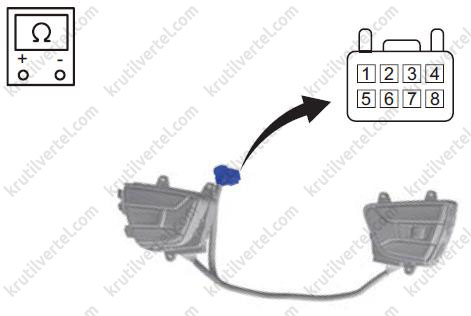

3. За допомогою цифрового мультиметра перевірте провідності ланцюга між контактами перемикача круїз-контролю відповідно до таблиці. Якщо результати не відповідають зазначеним умовам, замініть блок кнопок на кермі.
