Панорамний дах Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Chery, ремонт кузова Chery, кузовні розміри Chery, кузов Chery Tiggo, ремонт кузова Chery Tiggo, кузовні розміри Chery Tiggo
7. Панорамний дах
Загальна інформація

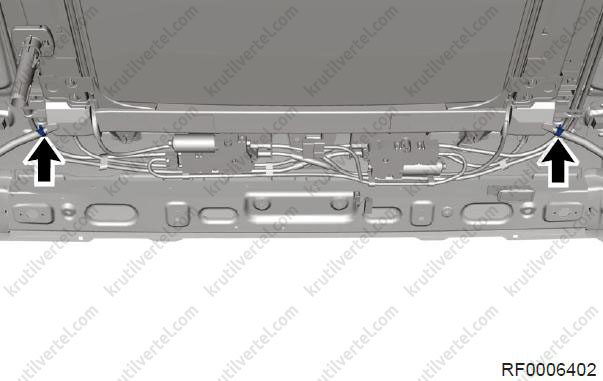

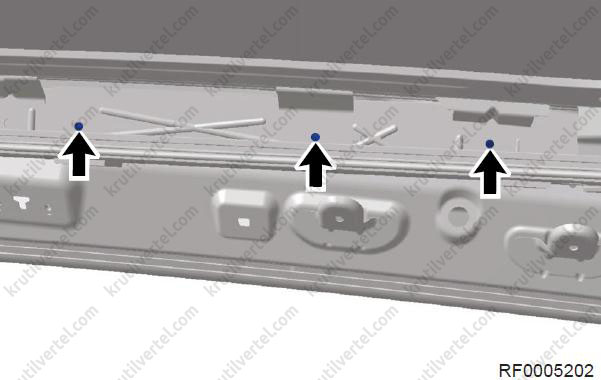

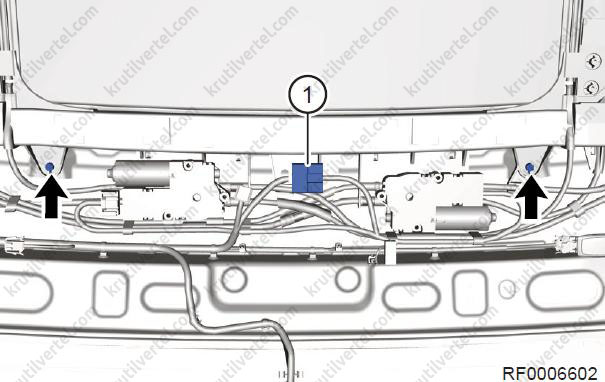

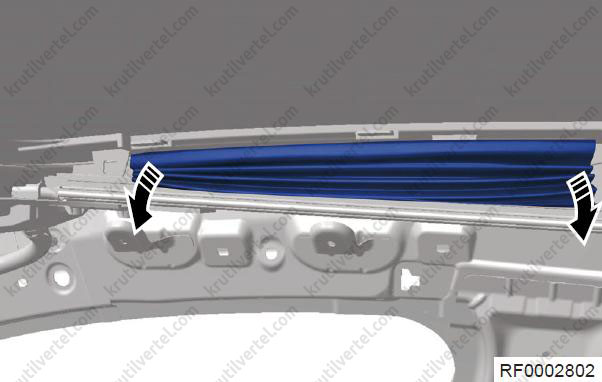

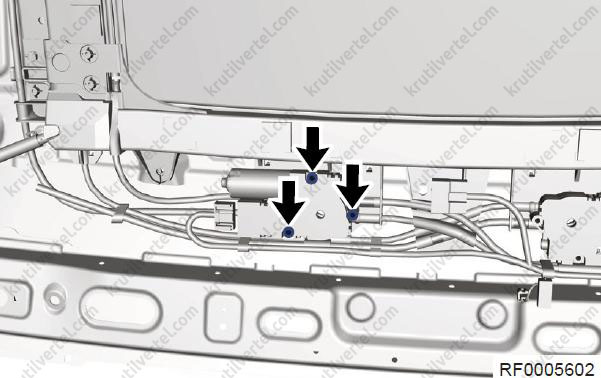

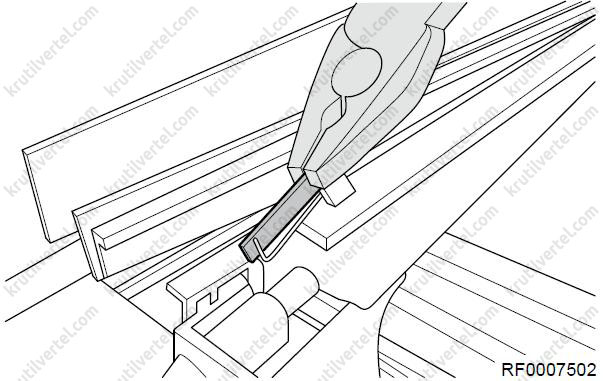

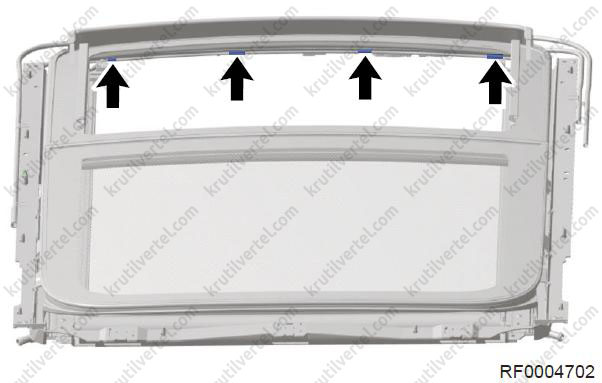

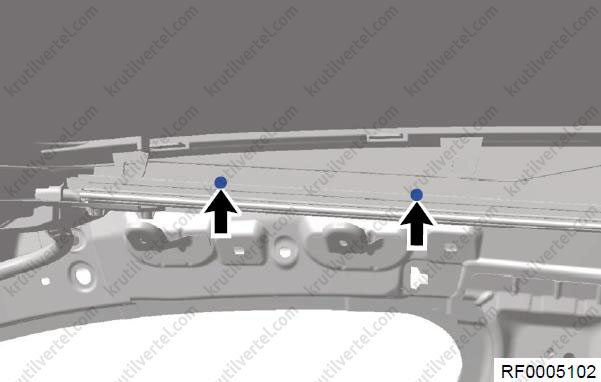

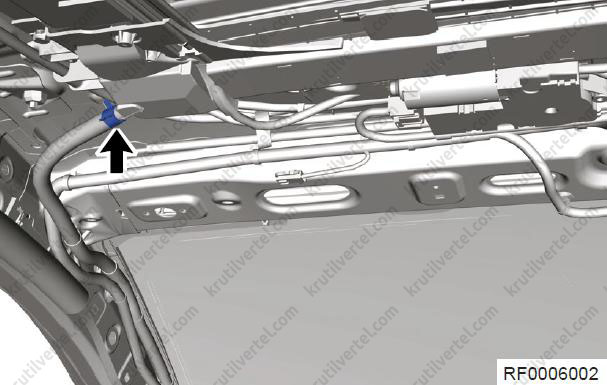

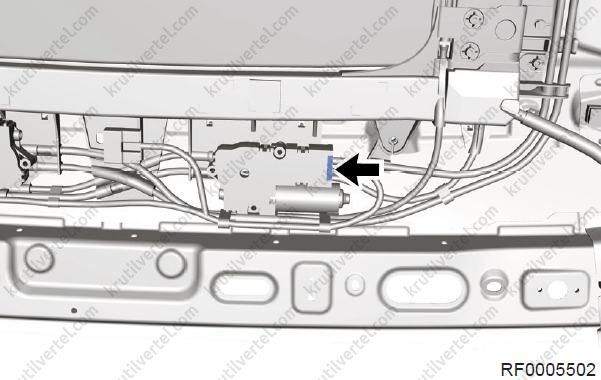

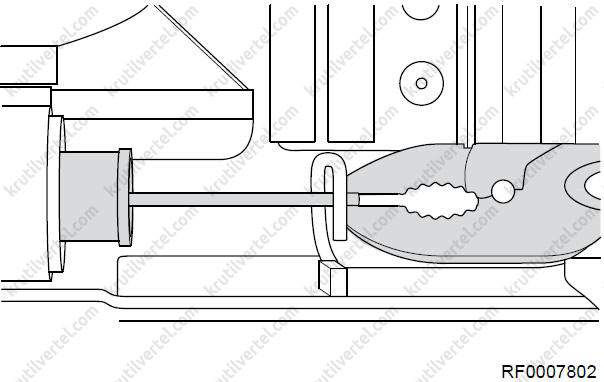

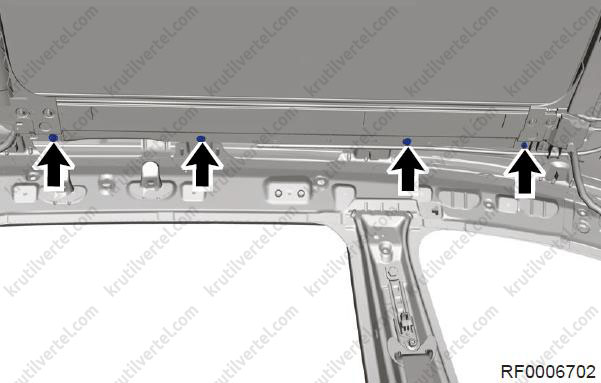

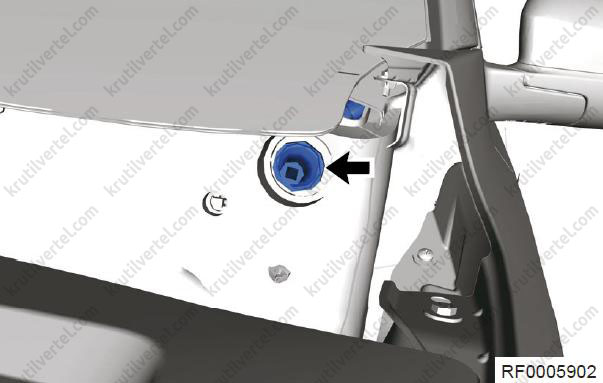

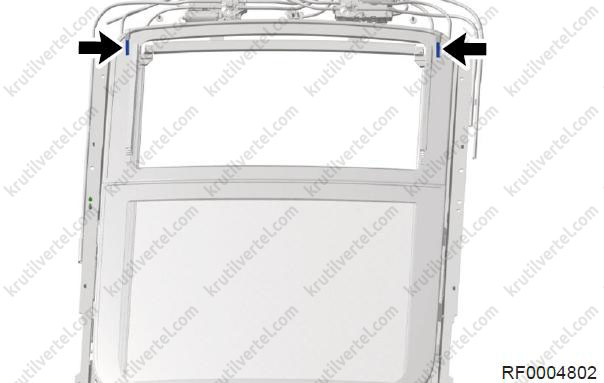

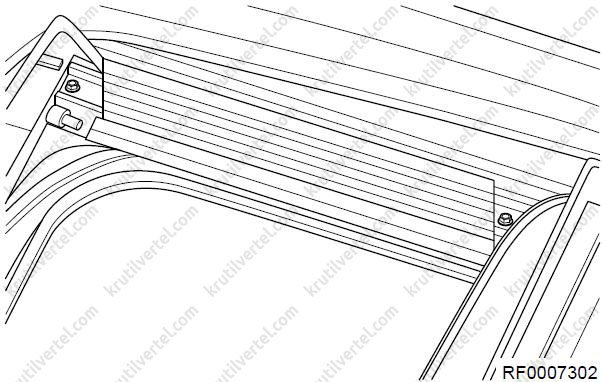

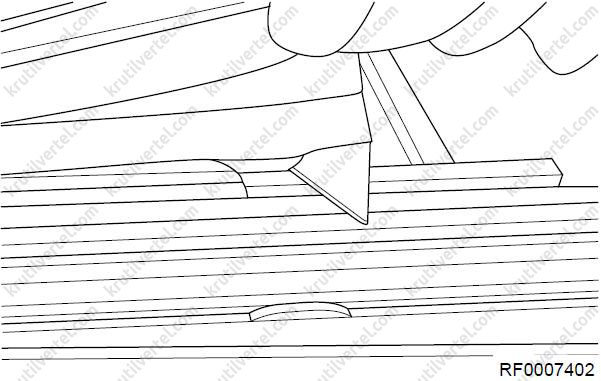

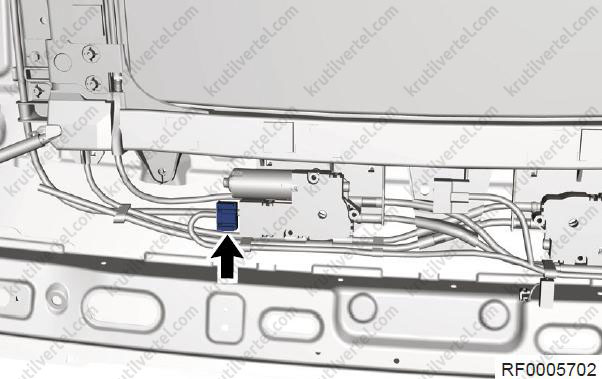

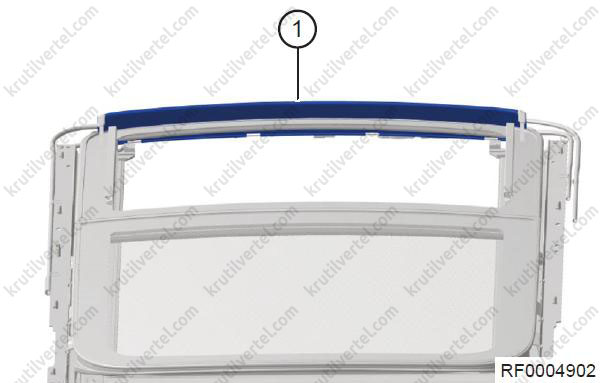

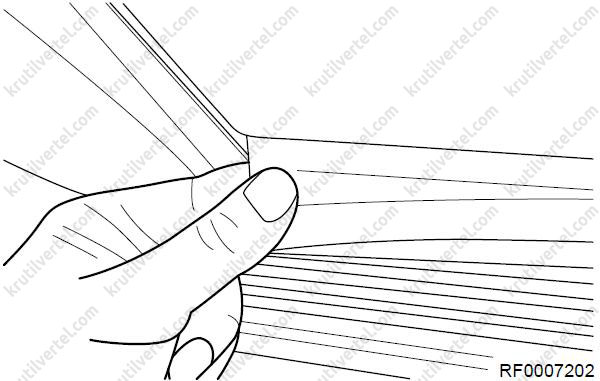

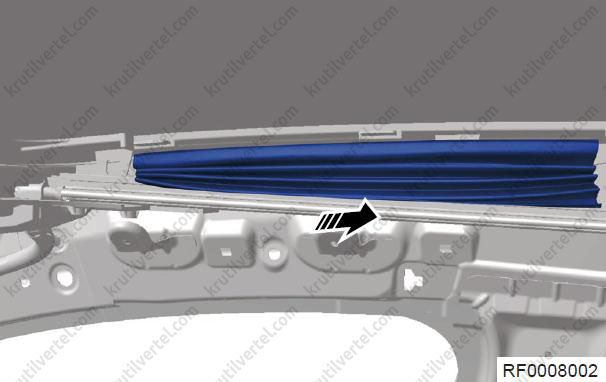

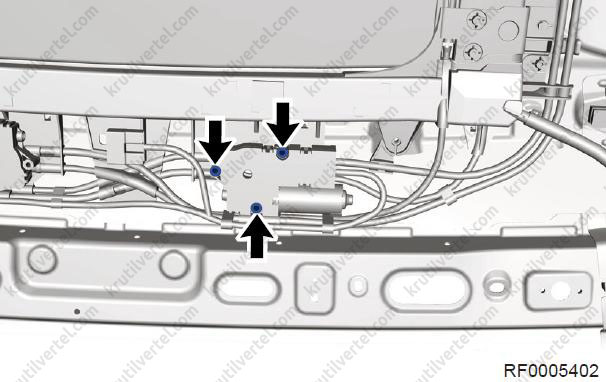

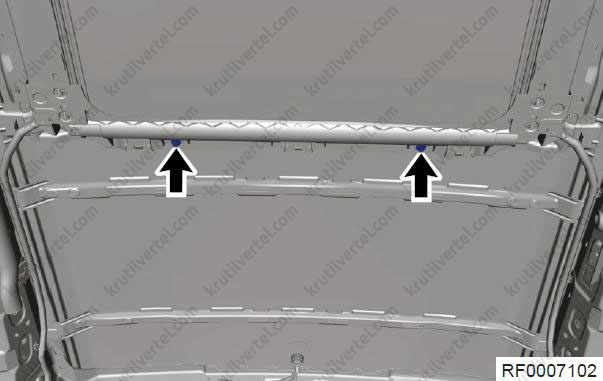

Панорамний дах зі зсувним люком цієї моделі складається з перемикача зсувного люка в даху, скляних елементів, сонцезахисної шторки з електроприводом, електродвигуна зсувного люка в даху, електродвигуна сонцезахисної шторки, блоку управління електроприводом зсувного люка>.
Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні компонентів зсувного люка в даху надягайте засоби індивідуального захисту.
- При знятті/встановленні компонентів зсувного люка в даху необхідно докладати зусилля. Виключіть грубі дії.
- Намагайтеся не подряпати оббивку та панелі облицювання під час зняття/встановлення компонентів зсувного люка у даху.
Перевірка
Перевірте перемикач люка в даху:
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте роз'єм перемикача зсувного люка у даху.
3. Використовуючи цифровий мультиметр, перевірте цілісність ланцюга між контактами роз'єму, щоб перевірити роботу перемикача зсувного люка у даху відповідно до наступної таблиці. Якщо результат не відповідає вказаному, замініть зсувний люк у даху.
| Під'єднання мультиметра | Стан перемикача | Задана умова |
| Контакт 2 - Контакт 5 | Натисніть "Sliding Roof Glass Open" ("Відкрити зсувний люк у даху") | ≤1 Ом |
| Контакт 1 - Контакт 5 | Натисніть кнопку "Sliding Roof Glass Close" («Закрити зсувний люк у даху») | ≤1 Ом |
| Контакт 6 - Контакт 5 | Натисніть кнопку "Sunshade Open" ("Відкрити сонцезахисну шторку") | ≤1 Ом |
| Контакт 7 - Контакт 5 | Натисніть кнопку "Sunshade Close" («Закрити сонцезахисну шторку») | ≤1 Ом |
Таблиця ознак несправності
Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. Відремонтуйте або відрегулюйте несправні компоненти або замініть їх у разі потреби.

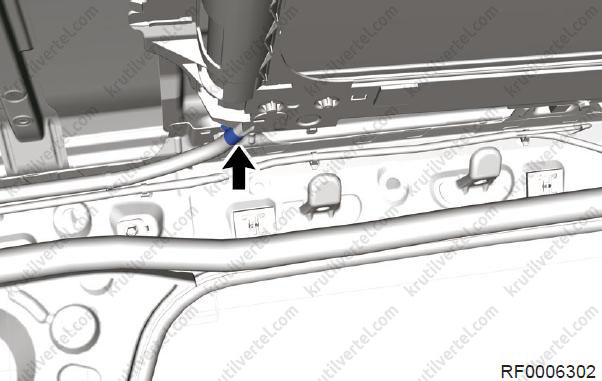

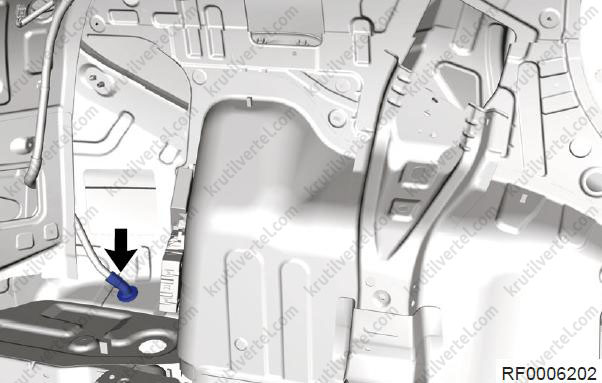

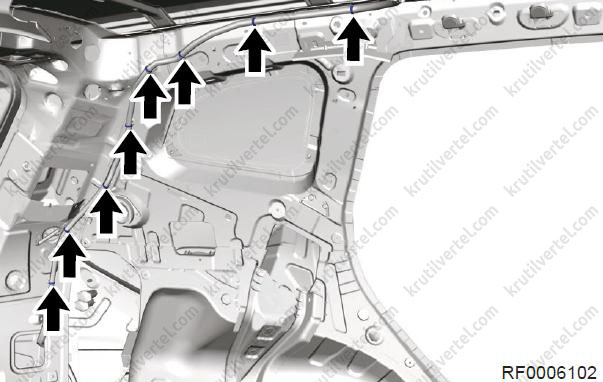

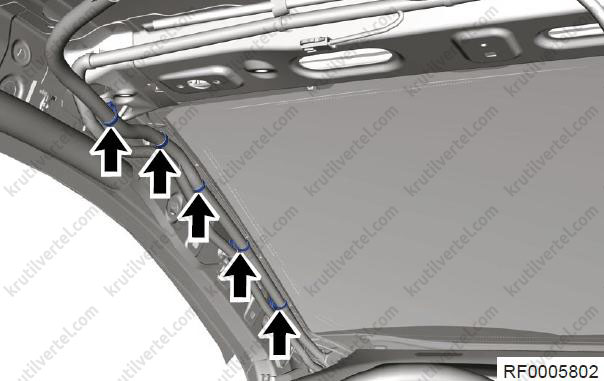

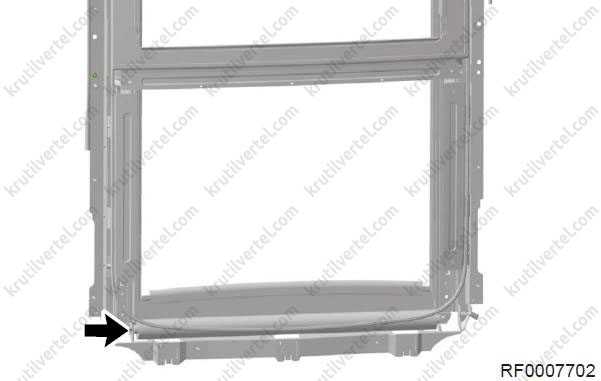

| Ознака несправності | Очікуване місце | Ремонтна операція |
| Протікання води | Пошкоджено ущільнювач зсувного люка у даху | Замініть ущільнювач зсувного люка у даху |
| Дренажна трубка забита або зам'ята | Перевірте стан дренажної трубки | |
| Зазор між скляним елементом зсувного люка в даху та отвором занадто великий або висота скляного елемента занадто мала | Налаштуйте відносне положення скляного елемента | |
| Шум вітру від зсувного люка у даху | Погана фіксація зсувного люка в даху, скляного елемента та панелі облицювання стелі | Перевстановіть скляний елемент |
| Ненормальний запуск та робота | Поганий контакт дроту, запобіжника або дроту «маси» | Перевірте дріт, запобіжник або провід маси |
| Несправність блоку керування електроприводом або двигуна зсувного люка в даху | Після виявлення несправності замініть блок керування електроприводом та електродвигун зсувного люка у даху | |
| Несправність блоку керування електроприводом сонцезахисної шторки та самої шторки | Перевірте та замініть блок керування електроприводом сонцезахисної шторки або шторку | |
| Неправильне розташування кронштейнів сонцезахисної шторки | Налаштуйте розташування кронштейнів сонцезахисної шторки відносно один одного | |
| Сонцезахисна шторка сходить із напрямної рейки | Налаштуйте сонцезахисну шторку | |
| Сторонні матеріали у напрямній рейці | Перевірте та видаліть сторонні матеріали | |
| Неправильний запуск | Відмова перемикача сонцезахисної шторки | Замініть перемикач сонцезахисної шторки |
| Несправність електродвигуна зсувного люка у даху | Замініть електродвигун | |
| Напрямна рейка подряпана після сходу сонцезахисної шторки або пошкоджена декоративна накладка | Відрегулюйте та встановіть сонцезахисну шторку та декоративну накладку (і замініть пошкоджені деталі) | |
| Несправність блоку керування електроприводом сонцезахисної шторки | Замініть блок керування | |
| Несправність електродвигуна сонцезахисної шторки | Замініть електродвигун | |
| Шум під час роботи сонцезахисної шторки | Робота сонцезахисної шторки утруднена після сходу з напрямної рейки або пошкоджена декоративна накладка | Відрегулюйте та встановіть сонцезахисну шторку та декоративну накладку (і замініть пошкоджені деталі) |
| Нестача мастила у напрямній рейці сонцезахисної шторки | Регулярно змащуйте напрямну рейку | |
| Брехтіння між дренажною трубкою та кузовом автомобіля | Оберніть дренажну трубку поролоном | |
| Зазор між скляним елементом зсувного люка в даху та отвором занадто великий або висота скляного елемента занадто мала | Відрегулюйте висоту та відносне положення скляного елемента | |
| Деформація або неправильне становище кронштейна сонцезахисної шторки | Замініть, перевірте та відремонтуйте кронштейн сонцезахисної шторки |
Методи навчання

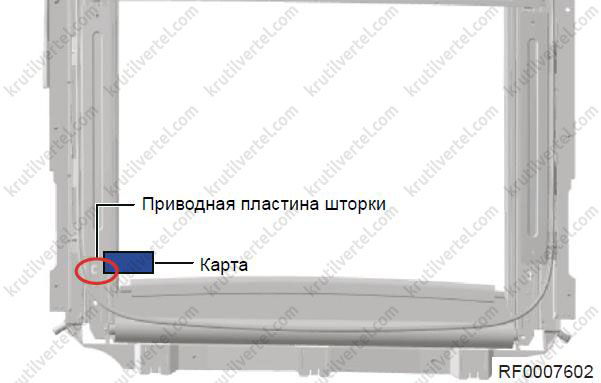

Навчання зсувного люка у даху
Зсувний люк у даху не приймає вихідне положення
Визначення: порушено нормальне відкривання, закривання та переміщення зсувного люка у даху. При виникненні такої проблеми зсувний люк не повертається у вихідне положення.
Метод рішення:
Метод повторної ініціалізації 1:
1. Переведіть зсувний люк у даху повністю нахиленого положення, потім відпустіть кнопку закривання і знову натисніть її на кілька секунд. Коли зсувний люк у даху починає зворотний рух (трохи зміщується), відпустіть кнопку. Повторну ініціалізацію зсувного люка в даху завершено.
