Двері та капот Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Chery, ремонт кузова Chery, кузовні розміри Chery, кузов Chery Tiggo, ремонт кузова Chery Tiggo, кузовні розміри Chery Tiggo
5. Двері та капот
Загальна інформація

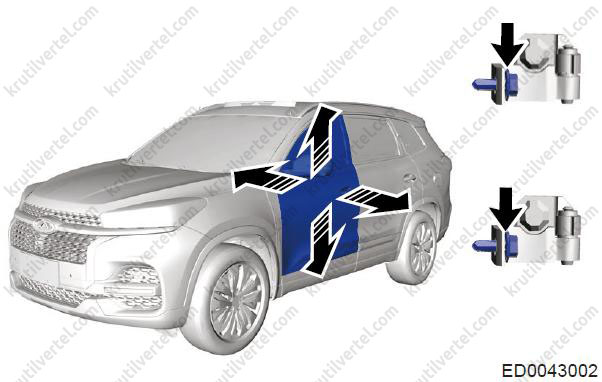

Кузов автомобіля обладнаний чотирма дверима (передня ліва, задня ліва, передня права, задня права), дверима багажного відділення з електроприводом (що включає блок PLG, упори з електроприводом, контактну смугу захисту від защемлення, функціональні кнопки, механізм підйому і т.д.). Коли система отримує сигнал від функціонального перемикача, вона відчиняє або закриває двері багажного відділення з електроприводом та капотом.
Обслуговування на автомобілі
Регулювання висоти відчинення дверей багажного відділення з електроприводом
1. Налаштуйте мультимедійну систему:
- Натисніть «Налаштування автомобіля» на екрані без DVD-програвача та перейдіть до меню налаштувань автомобіля.
- Натисніть «Висота відчинення» в «Налаштування автомобіля» та налаштуйте висоту відчинення дверей багажного відділення.
- Діапазон регулювання висоти відкриття дверей багажного відділення: 50 - 100 %.
2. Виконайте налаштування за допомогою кнопки у нижній частині дверей багажного відділення:
- Після відчинення дверей багажного відділення з електроприводом відрегулюйте бажану висоту відчинення дверей багажного відділення з електроприводом.
- Натисніть і утримуйте кнопку дверцят багажного відділення з електроприводом до тих пір, поки автомобіль не подасть світловий сигнал, що вказує на те, що висота відчинення дверей багажного відділення з електроприводом успішно налаштована.
Увага:
Не можна встановити занадто низьку висоту відчинення дверей багажного відділення.
Функція захисту від затискання дверима багажного відділення з електроприводом
1. Захист від затискання при відкриванні: якщо під час відчинення дверей багажного відділення з електроприводом зустрічається опір (наприклад, стіна, перешкода тощо), спрацьовує функція захисту від затискання, щоб запобігти пошкодженню автомобіля.
2. Захист від затискання при закриванні: якщо при зачиненні дверей багажного відділення з електроприводом зустрічається опір (наприклад, діти, багаж тощо), спрацьовує функція захисту від затискання дверей, щоб запобігти травмі дітей або пошкодженню автомобіля.
Інше
1. Якщо під час переміщення дверей багажного відділення з електроприводом натискається будь-яка кнопка (перемикач дверей багажного відділення з електроприводом, кнопка дверей багажного відділення з електроприводом, кнопка відчинення дверей багажного відділення) або відбувається рух ногою під заднім бампером, двері багажного відділення останав.
2. Після вимкнення живлення необхідно вручну виконати навчання дверей багажного відділення. Метод навчання: закрийте і замкніть двері багажного відділення, натисніть перемикач дверей багажного відділення, щоб відкрити двері багажного відділення, і зачекайте, поки двері багажного відділення не відчиняться на максимальну висоту. Навчання успішно завершено.
3. Коли двері багажного відділення з електроприводом відчинені, ніколи не тягніть упор з електроприводом у поперечному напрямку, оскільки це може призвести до пошкодження відповідних компонентів.
4. Коли двері багажного відділення з електроприводом відчинені і знаходяться у верхньому положенні, не штовхайте і не піднімайте її руками вгору, інакше це може призвести до пошкодження відповідних компонентів.
5. Перш ніж відчиняти двері багажного відділення з електроприводом, переконайтеся, що в зоні її відчинення немає сміття, стін і т.д., щоб уникнути подряпин.
6. Перед початком руху переконайтеся, що двері багажного відділення зачинені. Неповне закривання дверей багажного відділення може призвести до нещасних випадків або пошкодження відповідних компонентів.
7. При зачиненні дверей багажного відділення з електроприводом вручну робіть це повільно. Ніколи не закривайте її примусово, інакше це може призвести до пошкодження електроприводу та блоку керування.
8. Двері багажного відділення з електроприводом можуть не відчинятися або не зачинятися через зміну центру тяжіння на підйомі або спуску. Не є ознакою несправності. Відкрийте/зачиніть двері багажного відділення з електроприводом вручну.
9. Під час закривання дверей багажного відділення переконайтеся у відсутності перешкод у отворі. Якщо процес закривання припиняється, повторіть операцію закривання дверей багажного відділення.
10. Перед початком руху переконайтеся, що двері багажного відділення зачинені. Неповне закривання дверей багажного відділення може призвести до нещасних випадків або пошкодження відповідних компонентів.
11. Незважаючи на те, що автомобіль оснащений функцією захисту від защемлення, ніколи не перевіряйте цю функцію, щоб уникнути травм.
Капот та його елементи
Увага:
- Для запобігання травмам при знятті/встановленні капота та його елементів обов'язково використовуйте засоби індивідуального захисту.
- У разі зняття/установки уникайте падіння капота та його елементів. Це може спричинити пошкодження кузова або вітрового скла.
Капот
Зняття та встановлення
Увага:
Для зняття капота потрібно дві людини. Намагайтеся не допускати падіння або раптового закривання капота. Це може призвести до нещасних випадків.

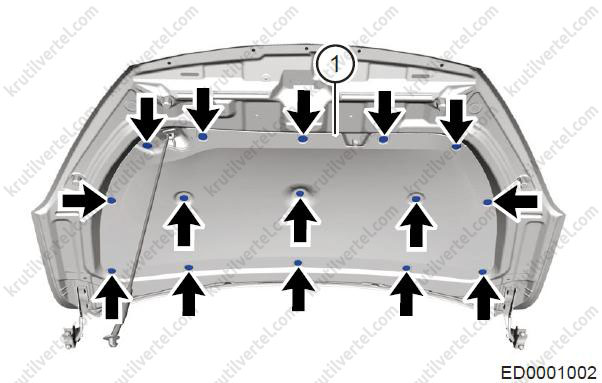

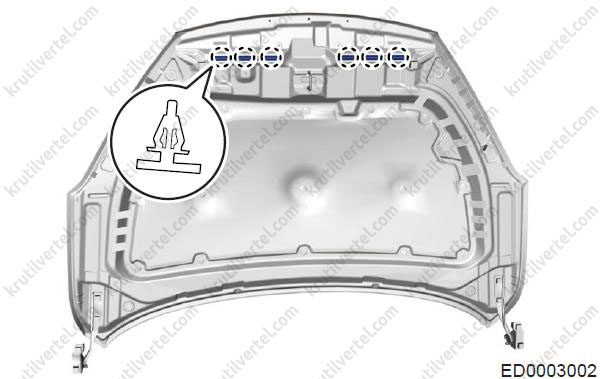

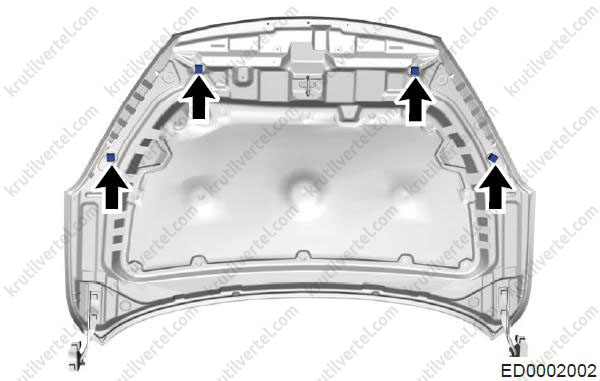

1. Зніміть шумоізоляцію відсіку:
Зніміть фіксатори (стрілки) на шумоізоляції (1) відсіку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть фіксатори (стрілки) на шумоізоляції (1) моторного відсіку")
2. Зніміть регульований буфер капота:

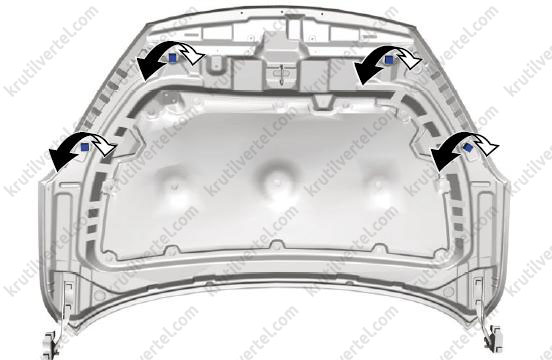

Поверніть регульований буфер капота (стрілки) проти годинникової стрілки та зніміть його.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Поверніть регульований буфер капота (стрілки) проти годинникової стрілки і зніміть його")
3. Зніміть ущільнювач капота:
Від'єднайте фіксатори ущільнювача капота та ущільнювач капота.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте фіксатори ущільнювача капота та ущільнювач капота")
4. Зніміть датчик капота:

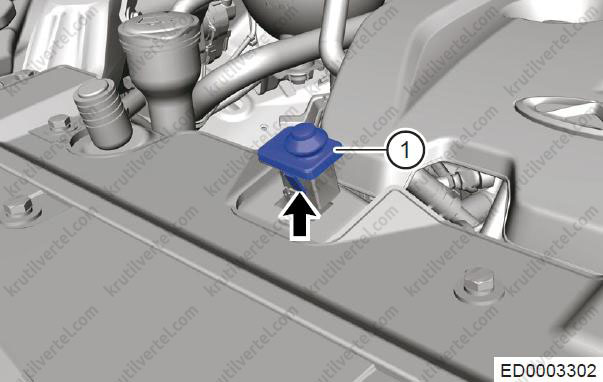

- Зніміть гумову захисну кришку (1) з контактного датчика капота та за допомогою викрутки, оберненої захисною стрічкою, від'єднайте фіксатор (стрілка) від контактного датчика капота.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть гумову захисну кришку (1) з контактного датчика капота і за допомогою викрутки, обгорнутої захисною стрічкою, від'єднайте фіксатор (стрілка)")

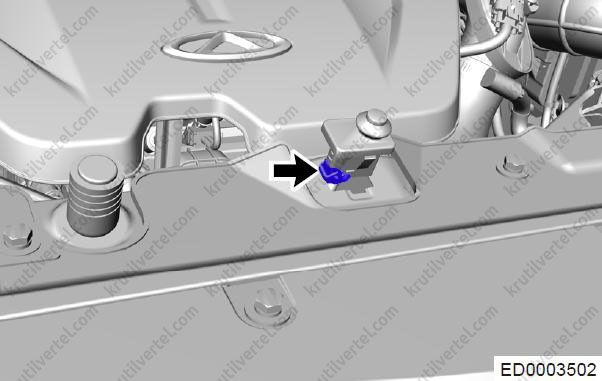

- Від'єднайте роз'єм джгута проводів (стрілка) від контактного датчика капота та зніміть контактний датчик капота.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм джгута проводів (стрілка) від контактного датчика капота і зніміть контактний датчик капота")
5. Зніміть упори капота:

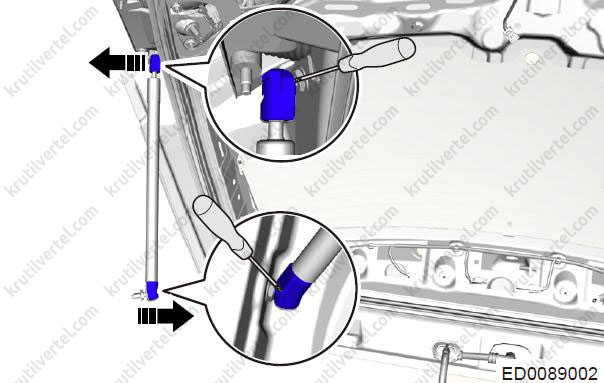

За допомогою викрутки, обгорнутої захисною стрічкою, від'єднайте верхні фіксатори лівого та правого газового упору капота.
Увага:
- Щоб уникнути нещасних випадків при знятті упору капота обов'язково використовуйте необхідні засоби індивідуального захисту.
- Намагайтеся не дряпати лакофарбову поверхню кузова при знятті упору капота.
- У разі зняття уникайте падіння упору капота. Це може призвести до пошкодження кузова або вітрового скла.
- Для зняття упору капота потрібно дві людини. Намагайтеся не допускати падіння або раптового закривання капота. Це може призвести до нещасних випадків.
6. Зніміть капот:

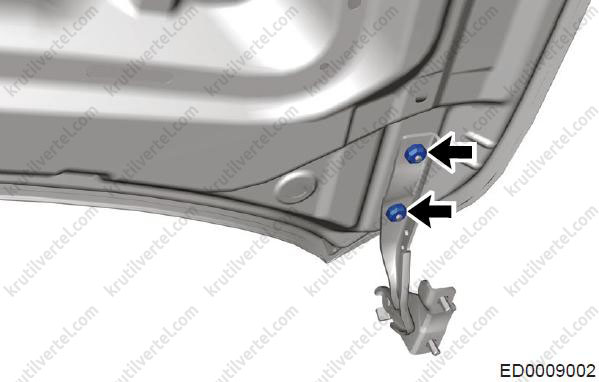

- Відкрутіть дві гайки (стрілки) кріплення капота до лівої петлі.
Примітка:
Момент затяжки: 22 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть дві гайки (стрілки) кріплення капота до лівої петлі")
- Відкрутіть дві гайки (стрілки) кріплення капота до правої петлі та зніміть капот.
Примітка:
Момент затяжки: 22 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть дві гайки (стрілки) кріплення капота до правої петлі і зніміть капот")
7. Установка здійснюється у порядку, зворотному порядку зняття.
Регулювання
1. Налаштуйте капот:
- Послабте болти кріплення петлі капота.

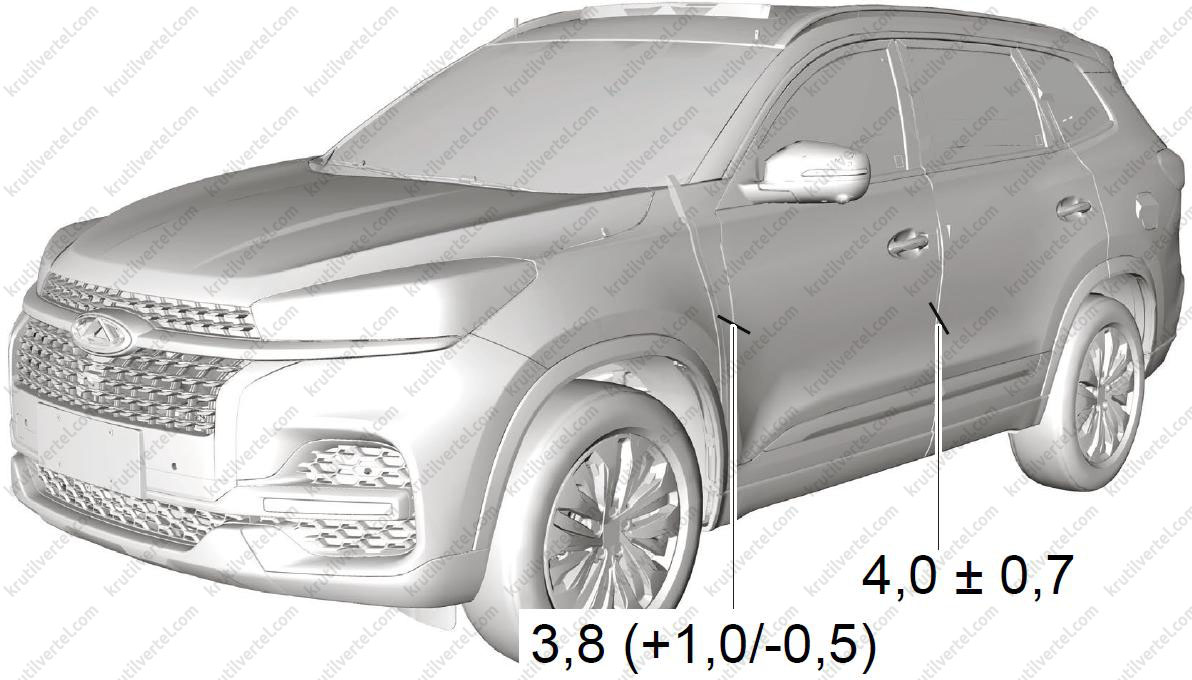

- Відрегулюйте зазор капота в межах стандартного діапазону та попередньо затягніть болти кріплення петлі капота.

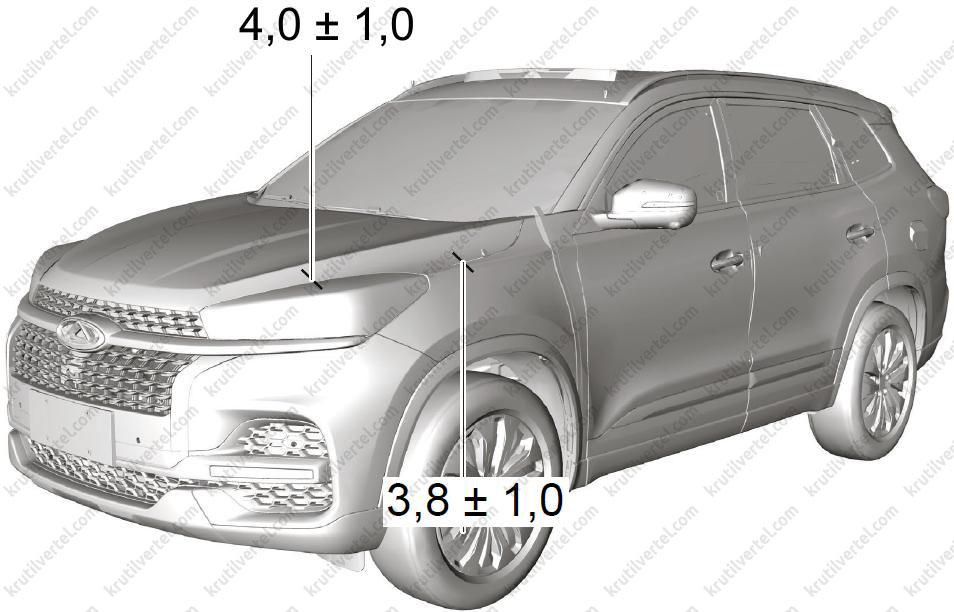

- Стандартні діапазони зазору між положенням капота і кожною деталлю представлені на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Стандартні діапазони зазору між настановним положенням капота і кожною деталлю представлені на малюнку")
- Після регулювання затягніть болти кріплення петлі до капота із зазначеним моментом. Момент затягування: 22 ± 1,0 Н∙м.
- Після регулювання затягніть болти кріплення петлі капота до кузова із зазначеним моментом. Момент затягування: 22 ± 1,0 Н∙м.
2. Налаштуйте висоту переднього краю капота за допомогою регулювальних блоків:
- Підніміть або опустіть передній край капота, повернувши регулювальні блоки за годинниковою стрілкою або проти годинникової стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Підніміть або опустіть передній край капота, повернувши регулювальні блоки за годинниковою стрілкою або проти годинникової стрілки")
- Після налаштування переконайтеся, що зазор між капотом і крилом знаходиться в межах стандартного діапазону. Стандартний проміжок: 3,8 ± 1,0 мм.
- Після регулювання переконайтеся, що зазор між капотом і блок-фарою знаходиться в межах стандартного діапазону. Стандартний проміжок: 4,0 ± 1,0 мм.

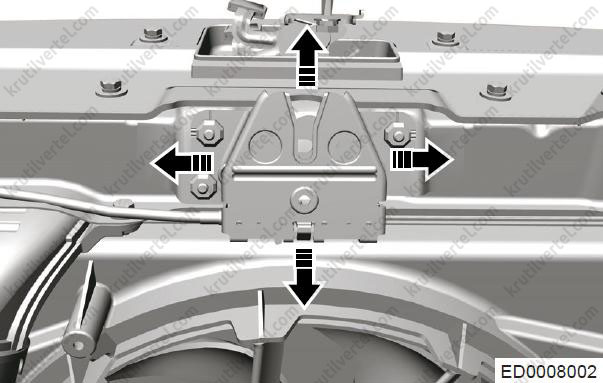

3. Налаштуйте замок капота:
- Злегка послабте болти кріплення замка капота та відрегулюйте замок капота у напрямку стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Злегка послабте болти кріплення замка капота і відрегулюйте замок капота в напрямку стрілки")
- Після регулювання затягніть болти кріплення замка капота із зазначеним моментом. Момент затягування: 9 ± 1,5 Н∙м.
Перевірка
1. Під час встановлення перевірте капот на наявність слідів зносу або деформації та за необхідності відремонтуйте.
2. Переконайтеся, що встановлені всі болти кріплення. Затягніть їх із зазначеним моментом.
3. Переконайтеся, що зазор між капотом у встановленому положенні та кожною деталлю знаходиться в межах вказаного діапазону. У разі потреби відрегулюйте.
Петля капота
Зняття та встановлення
Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.
1. Зніміть кришку.
2. Зніміть крило.
3. Відкрутіть дві гайки (стрілки) кріплення лівої петлі до капота.
Примітка:
Момент затяжки: 22 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть дві гайки (стрілки) кріплення лівої петлі до капота")

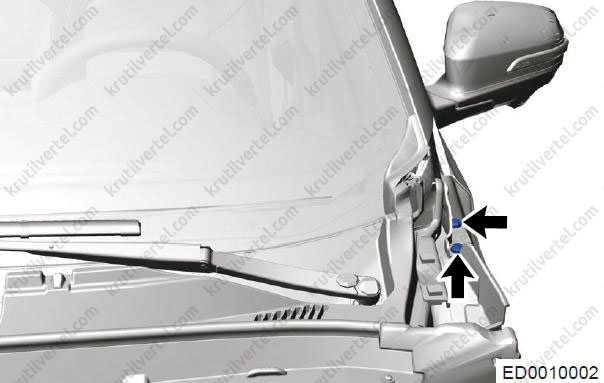

4. Відкрутіть два болти (стрілки) кріплення лівої петлі капота до кузова.
Примітка:
Момент затяжки: 22 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть два болти (стрілки) кріплення лівої петлі капота до кузова")
5. Зніміть ліву петлю капота.
6. Установка здійснюється у порядку, зворотному порядку зняття.
Трос замку капота
Зняття та встановлення
Увага:
При знятті троса замка капота будьте обережні, щоб не подряпати салон і лакофарбове покриття кузова.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть крило.
4. Зніміть замок капота.
5. Зніміть нижню панель облицювання передньої стійки кузова.
6. Зніміть трос замка капота:

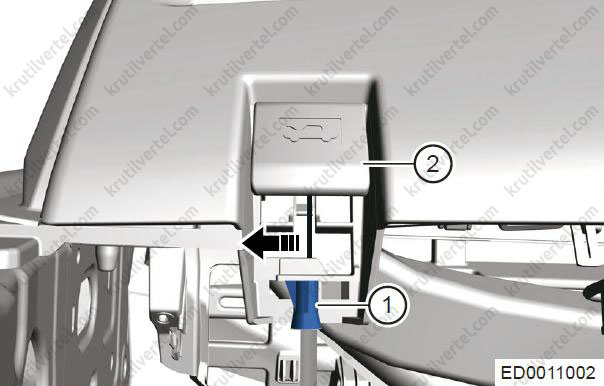

- Від'єднайте трос (1) замка капота від ручки (2) приводу замка капота у напрямку стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте трос (1) замка капота від рукоятки (2) приводу замка капота в напрямку стрілки")
- Від'єднайте фіксатори від троса замка капота.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте фіксатори від троса замка капота")

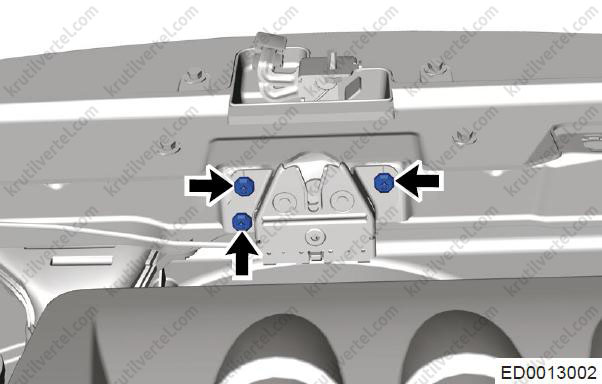

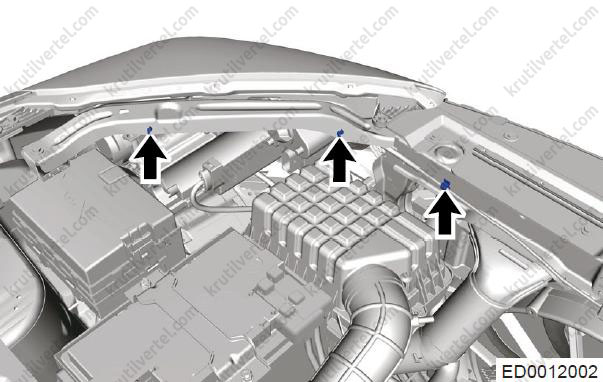

- Відкрутіть три гайки (стрілки) кріплення замка капота.
Примітка:
Момент затягування: 10 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть три гайки (стрілки) кріплення замка капота")

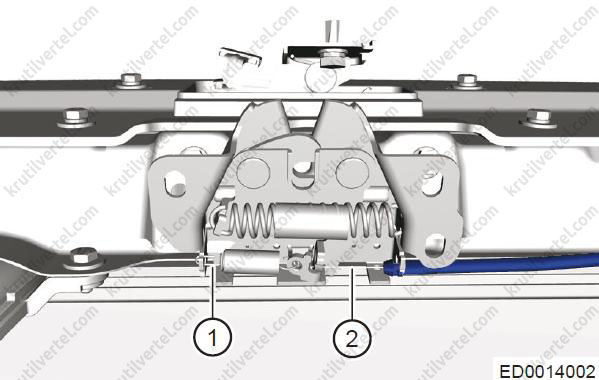

- Зніміть зворотну пружину (1) троса замка капота та від'єднайте трос від замка (2) капота.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть поворотну пружину (1) троса замка капота і від'єднайте трос від замка (2) капота")
- Зніміть трос замку капота.
7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: після встановлення троса замка капота переконайтеся, що капот відкривається плавно, без заїдання.
Передні двері та її елементи
Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні передніх дверей та її елементів надягайте засоби індивідуального захисту.
- Намагайтеся не пошкодити передні двері та її елементи під час зняття.
Примітка:
Для правої та лівої сторони виконуйте аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.
Внутрішня панель дверей
Зняття та встановлення
Примітка:
Момент затягування всіх гвинтів кріплення: 1,5 ± 0,5 Н∙м.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.

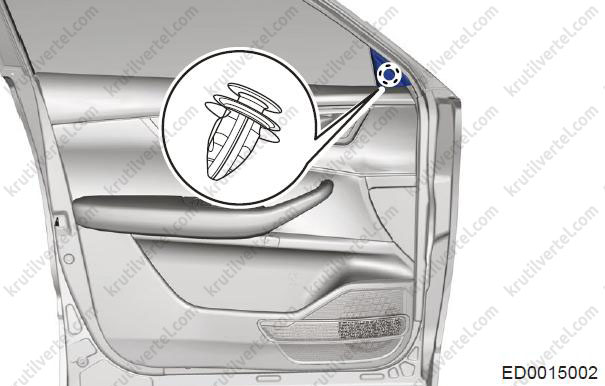

3. Зніміть внутрішню трикутну панель зовнішнього лівого дзеркала заднього виду:
За допомогою знімачів панелей обробки салону звільніть фіксатор зовнішнього дзеркала заднього виду на внутрішній трикутній панелі, а потім зніміть панель.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою зйомника панелей обробки салону звільніть фіксатор зовнішнього дзеркала заднього виду на внутрішній трикутній панелі, а потім зніміть панель")

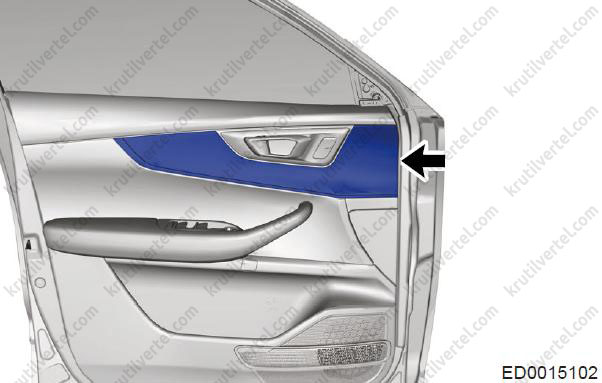

4. Зніміть декоративну накладку передніх лівих дверей:
За допомогою знімника панелей обробки салону обережно від'єднайте декоративну накладку передніх лівих дверей (стрілкою показано напрямок зняття деталі).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою знімника панелей обробки салону обережно від'єднайте декоративну накладку передніх лівих дверей (стрілкою показано напрямок зняття деталі)")
5. Зніміть внутрішню панель передніх лівих дверей:

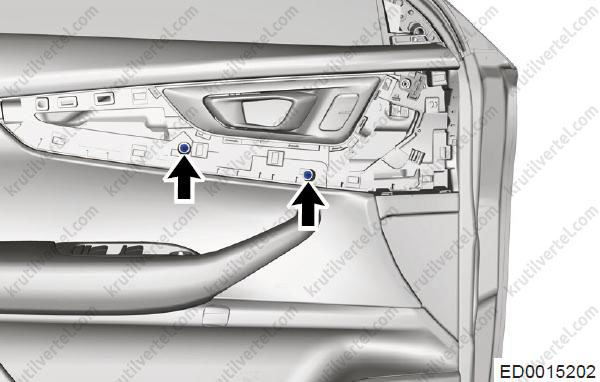

- Відкрутіть два гвинти (стрілки) кріплення на задній стороні декоративної накладки передніх лівих дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть два гвинти (стрілки) кріплення на задній стороні декоративної накладки передніх лівих дверей")

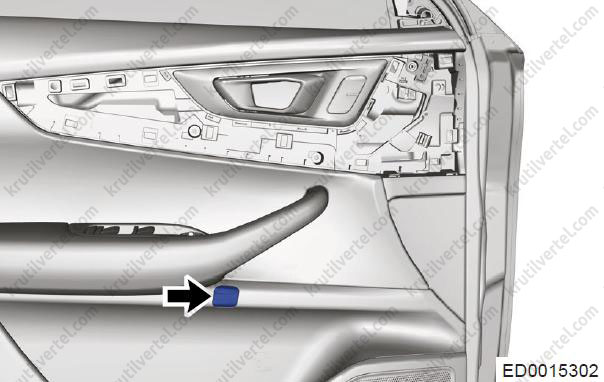

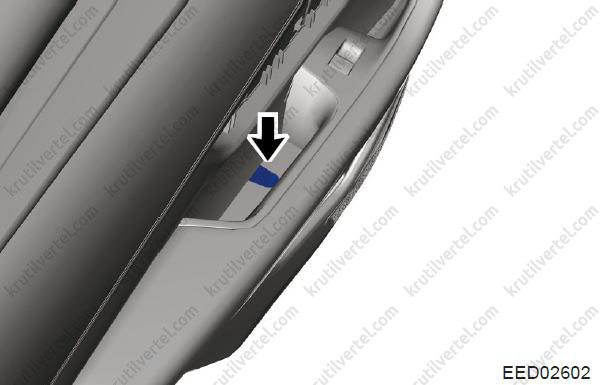

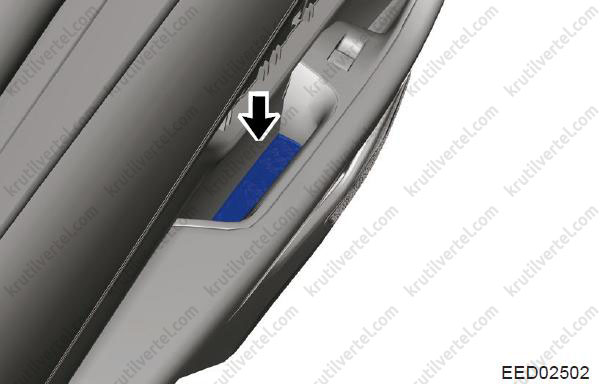

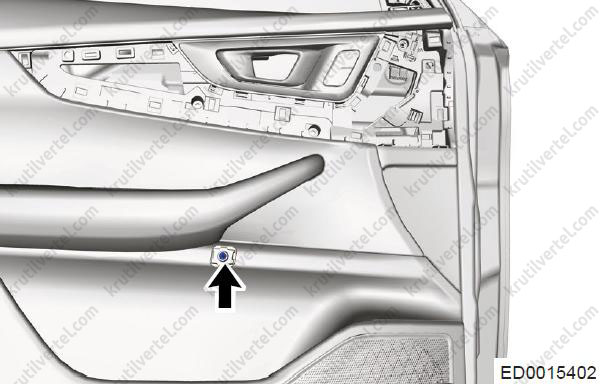

- Зніміть нижню заглушку ручки передніх дверей (стрілка).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть нижню заглушку ручки передніх дверей (стрілка)")

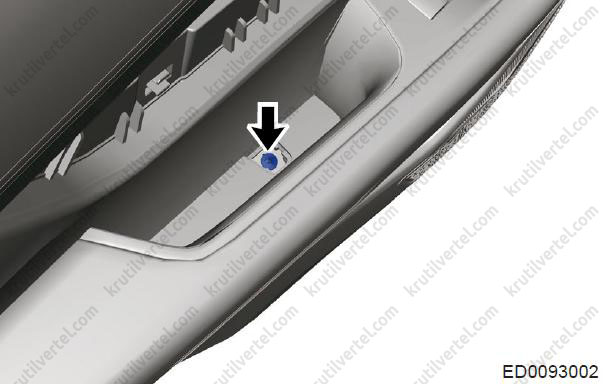

- Відкрутіть гвинт (стрілка) кріплення на звороті нижньої кришки заглушки передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинт (стрілка) кріплення на звороті нижньої кришки заглушки передніх дверей")

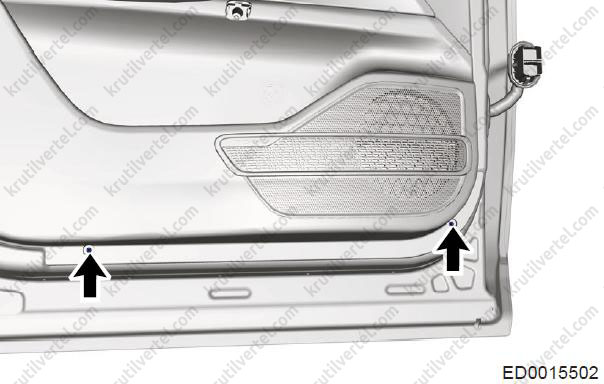

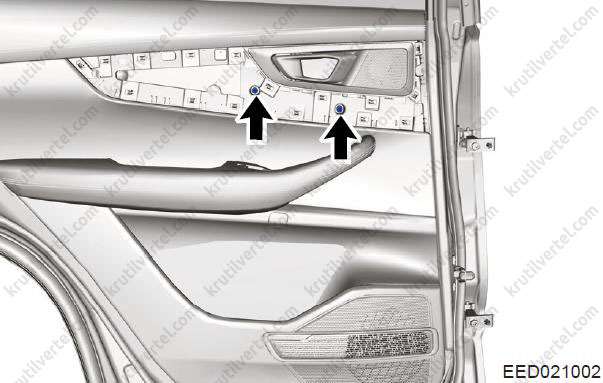

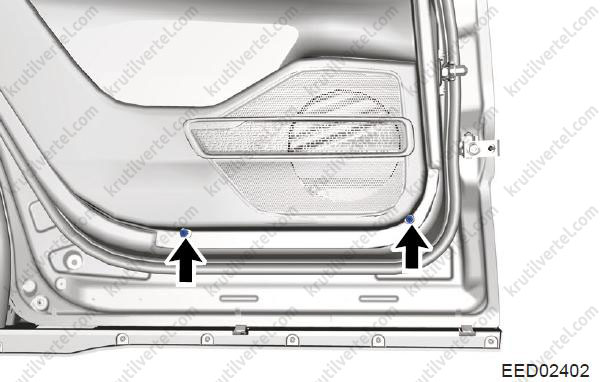

- Відкрутіть два гвинти (стрілки) кріплення в нижній частині внутрішньої панелі дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть два гвинти (стрілки) кріплення в нижній частині внутрішньої панелі дверей")

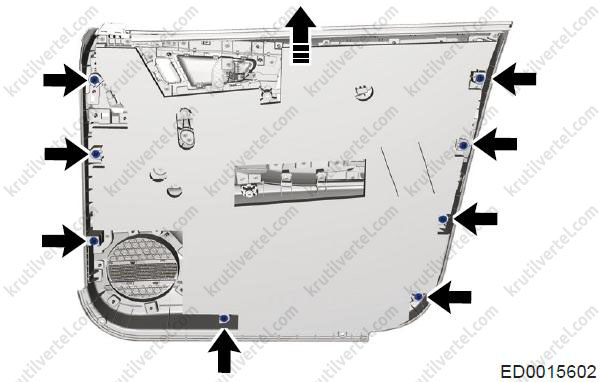

- За допомогою зйомника панелей обробки салону акуратно від'єднайте кліпси на внутрішній панелі передніх дверей і зніміть внутрішню панель передніх дверей у напрямку стрілки, показаної на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою зйомника панелей обробки салону акуратно від'єднайте кліпси на внутрішній панелі передніх дверей і зніміть внутрішню панель передніх дверей")

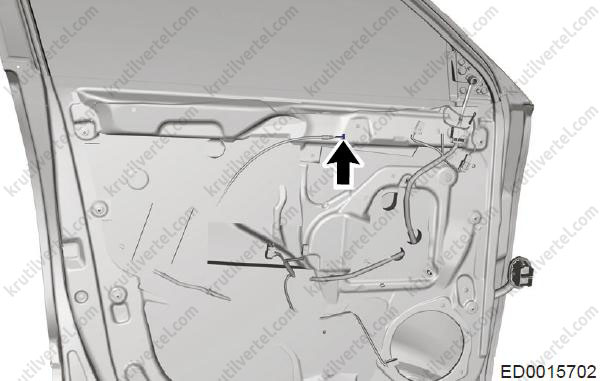

- Від'єднайте трос від внутрішньої ручки відмикання замка передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте трос (стрілка) від внутрішньої ручки відмикання замка передніх дверей")
- Від'єднайте роз'єми джгута проводів від центрального замка (стрілка) та підсвічування (1) передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єми джгута проводів від центрального замка (стрілка) та підсвічування (1) передніх дверей")
- Від'єднайте роз'єм (стрілку) перемикача електричного склопідйомника передніх дверей та роз'єм (1) блоку регулювання зовнішніх дзеркал заднього виду.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) перемикача електричного склопідйомника передніх дверей та роз'єм (1) блоку регулювання зовнішніх дзеркал заднього виду")
- Зніміть внутрішню панель передніх лівих дверей.
6. Зніміть внутрішню ручку передніх дверей:

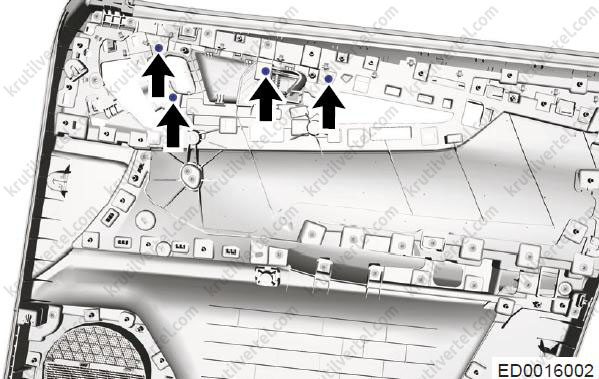

- Відкрутіть чотири гвинти (стрілки) кріплення внутрішньої ручки передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть чотири гвинти (стрілки) кріплення внутрішньої ручки передніх дверей")
- Зніміть внутрішню ручку передніх дверей.
7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення внутрішньої панелі передніх дверей замініть пошкоджені фіксатори.
- Під час встановлення внутрішньої панелі передніх дверей встановіть від'єднані роз'єми.
- Після встановлення внутрішньої панелі передніх дверей перевірте роботу всіх функцій.
Двері у зборі
Зняття та встановлення
Увага:
Намагайтеся не дряпати лакофарбову поверхню кузова під час встановлення передніх дверей.
Примітка:
Для зняття/встановлення передніх дверей потрібно дві людини. Це дозволить запобігти її падінню, яке може призвести до нещасних випадків.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть внутрішню панель передніх лівих дверей.
4. Зніміть пиловологозахисну плівку передніх лівих дверей:

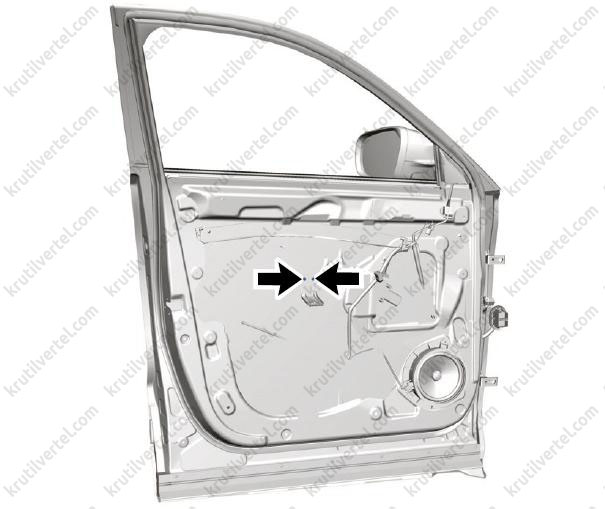

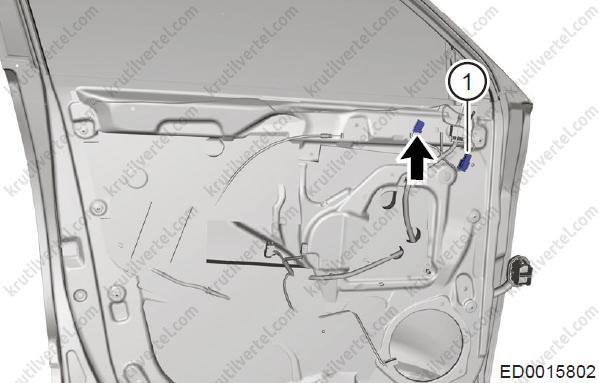

- Відкрутіть два болта (стрілки) кріплення та зніміть металевий кронштейн передніх лівих дверей.
Примітка:
Момент затягування: 5 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть два болта (стрілки) кріплення та зніміть металевий кронштейн передніх лівих дверей")

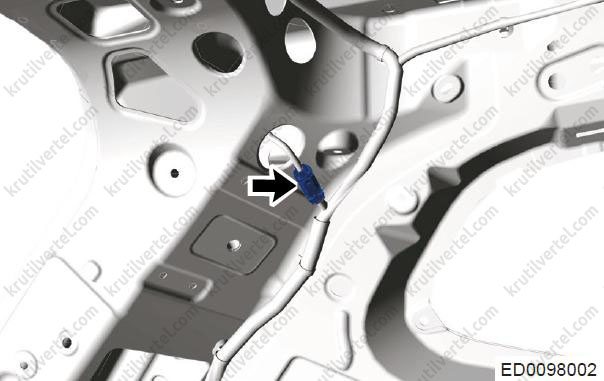

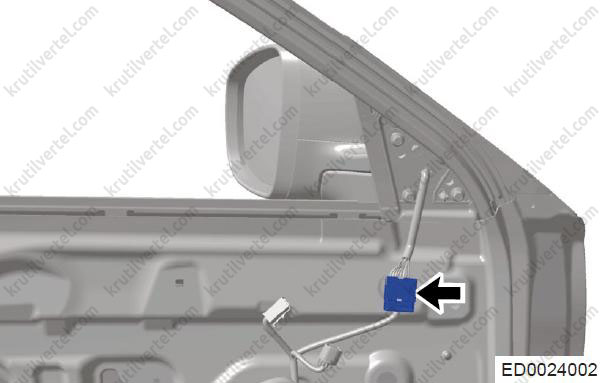

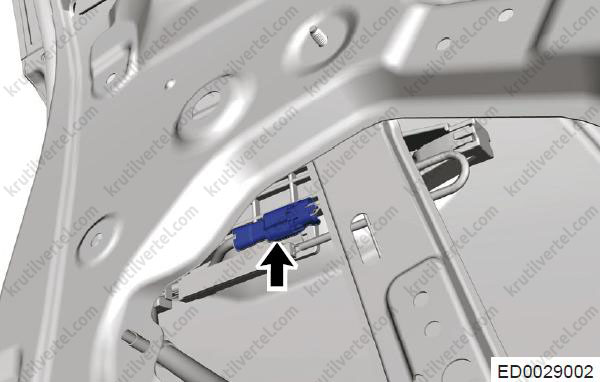

- Від'єднайте роз'єм (стрілку) лівого дзеркала заднього виду.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) лівого дзеркала заднього виду")

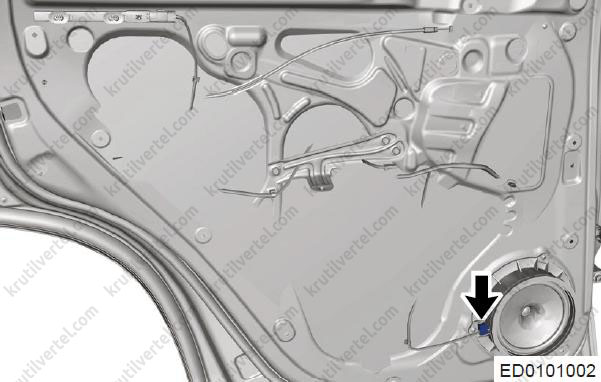

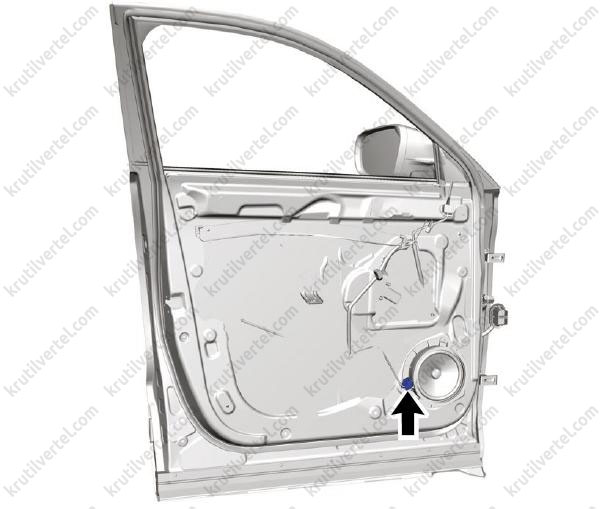

- Від'єднайте роз'єм (стрілку) широкосмугового динаміка.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) широкосмугового динаміка")

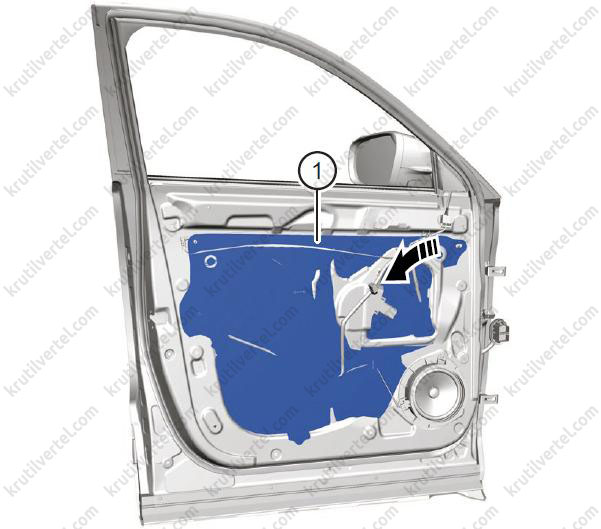

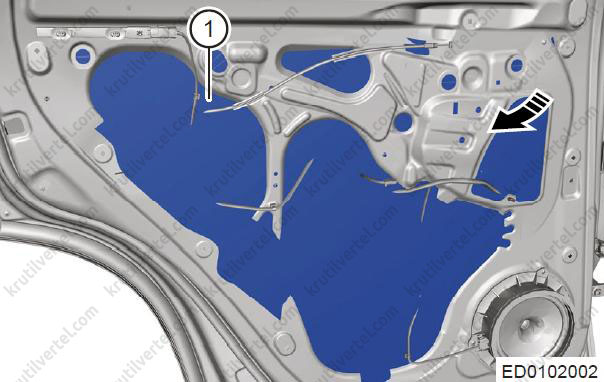

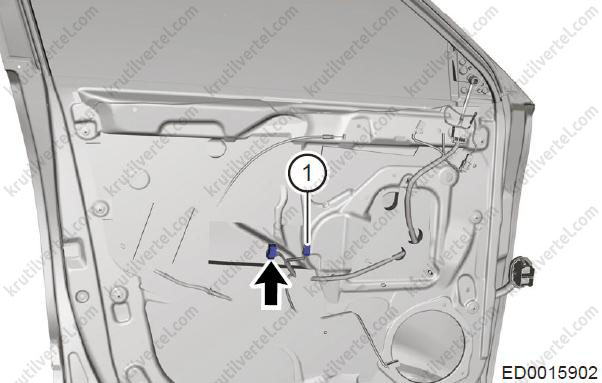

- Зніміть захисну плівку (1) лівих передніх дверей, акуратно відігнувши її по краях (див. малюнок).
Увага:
Під час зняття захисної плівки намагайтеся не пошкодити передні двері.
- Після зняття належним чином встановіть захисну плівку передніх дверей і простежте, щоб клейка частина захисної плівки передніх дверей не прилипла до інших компонентів.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть захисну плівку (1) передньої лівої двері, акуратно відігнувши її по краях")
5. Зніміть напрямну скло передніх дверей.
6. Зніміть скло передніх дверей.
7. Зніміть електричний склопідйомник передніх дверей.
8. Зніміть замок передніх лівих дверей.
9. Зніміть циліндр передніх лівих дверей.
10. Зніміть зовнішню ручку передніх лівих дверей.

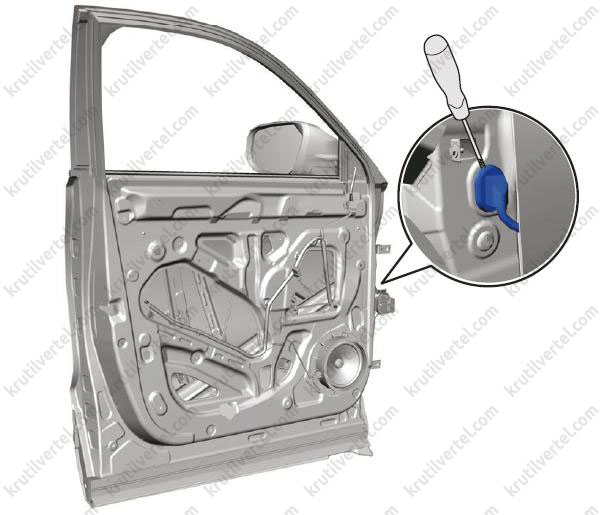

- За допомогою знімника панелей обробки салону зніміть заглушку (стрілка) блоку замка передніх лівих дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою знімника панелей обробки салону зніміть заглушку (стрілка) блоку замка передніх лівих дверей")

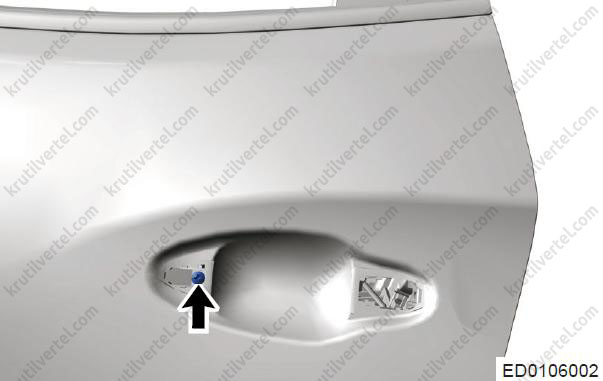

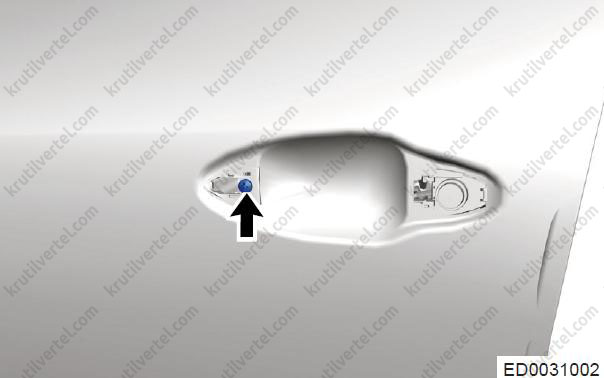

- Відкрутіть гвинт (стрілка) кріплення на зовнішній ручці передніх дверей і зніміть циліндр (1) замка.
Примітка:
Момент затягування: 5 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинт (стрілка) кріплення на зовнішній ручці передніх дверей і зніміть циліндр (1) замка")

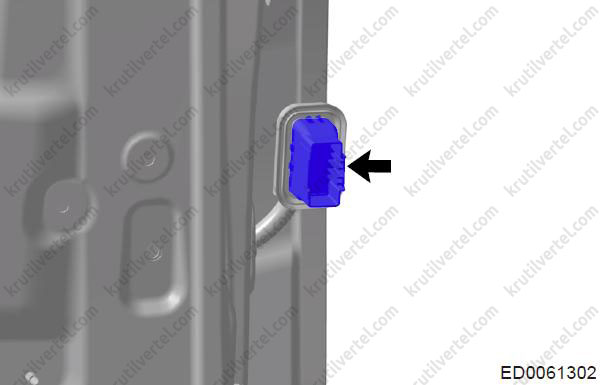

- Від'єднайте роз'єм (стрілку) датчика ручки лівих дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) датчика ручки лівих дверей")

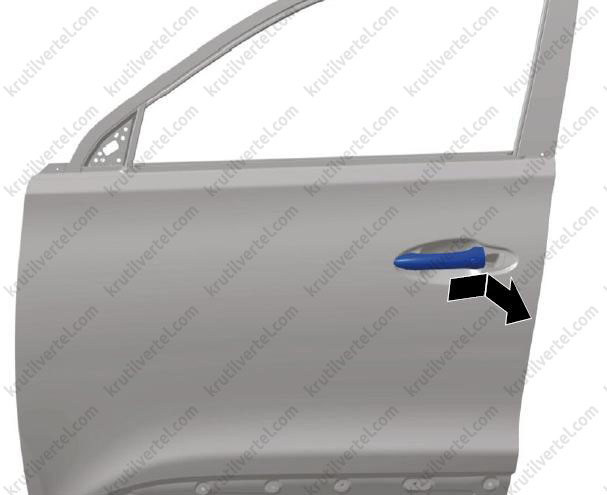

- Посуньте та потягніть зовнішню ручку передніх дверей у напрямку стрілки та зніміть її.
Примітка:
Відвертати гвинт кріплення кришки зовнішньої ручки передніх дверей не потрібно, оскільки гвинт кріплення інтегрований в основу ручки передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Посуньте і потягніть зовнішню ручку передніх дверей у напрямку стрілки і зніміть її")
11. Зніміть гніздо зовнішньої ручки передніх лівих дверей:

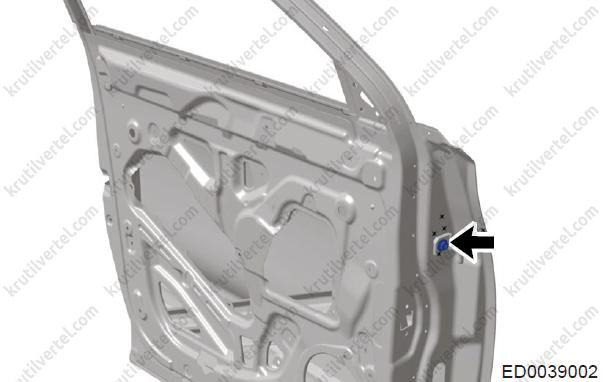

- Відкрутіть гвинт (стрілка) кріплення гнізда зовнішньої ручки передніх дверей.
Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинт (стрілка) кріплення гнізда зовнішньої ручки передніх дверей")
- Від'єднайте фіксатори від сполучної тяги дверного замка та зніміть гніздо зовнішньої ручки передніх лівих дверей.
12. Зніміть прокладку зовнішньої ручки передніх лівих дверей:
- Від'єднайте фіксатори на передній прокладці зовнішньої ручки передніх дверей і зніміть прокладку (1).
- Від'єднайте фіксатори на задній прокладці зовнішньої ручки передніх дверей і зніміть прокладку (2).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте фіксатори на задній прокладці зовнішньої ручки передніх дверей і зніміть прокладку (2)")

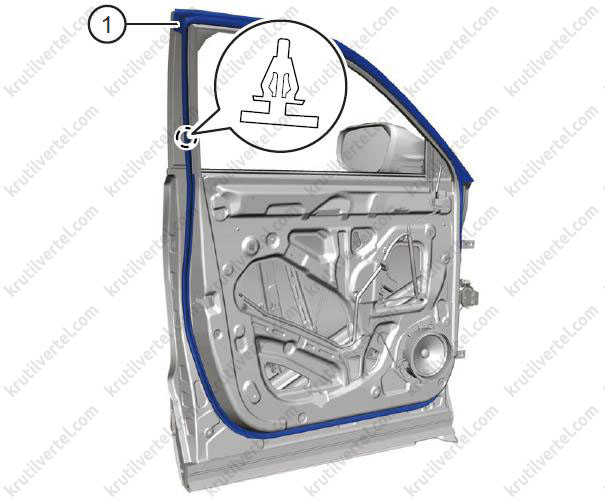

13. Зніміть ущільнювач прорізу передніх лівих дверей:
Від'єднайте фіксатори ущільнювача передніх дверей і зніміть ущільнювач (1).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте фіксатори ущільнювача отвору передніх дверей і зніміть ущільнювач (1)")
14. Від'єднайте роз'єм джгута проводів передніх лівих дверей:
- Використовуючи викрутку, обмотану захисною стрічкою, від'єднайте пильовик джгута проводів передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Використовуючи викрутку, обмотану захисною стрічкою, від'єднайте пильовик джгута проводів передніх дверей")

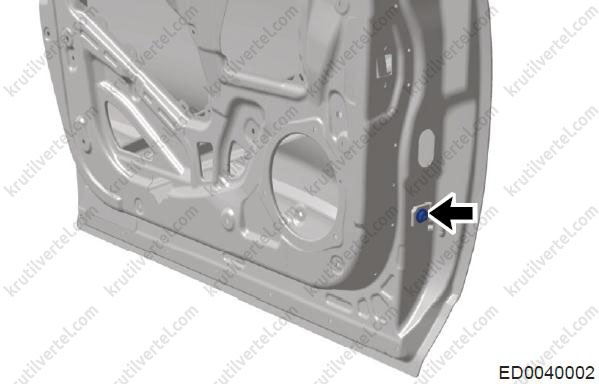

- За допомогою викрутки, обмотаної захисною стрічкою, звільніть фіксатор (стрілка) роз'єму джгута проводів передніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, обмотаної захисною стрічкою, звільніть фіксатор (стрілка) роз'єму джгута проводів передніх дверей")
- Від'єднайте роз'єм (стрілку) переднього лівого джгута проводів.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) переднього лівого джгута проводів")
15. Зніміть обмежувач передніх лівих дверей:
- Поверніть дві гайки (1) кріплення обмежувача до дверей.
Примітка:
Момент затяжки: 24 ± 2,0 Н∙м.
- Відкрутіть болт (стрілка) кріплення обмежувача до дверей.
Примітка:
Момент затягування: 55 ± 5,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення обмежувача до дверей")
- Зніміть обмежувач передніх лівих дверей.
16. Зніміть передні ліві двері:
- Від'єднайте роз'єм джгута проводів передніх лівих дверей.
- Зніміть обмежувач передніх лівих дверей.
- Відкрутіть болт (стрілка) кріплення дверей до верхньої петлі.
Примітка:
Момент затягування: 55 ± 5,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення дверей до верхньої петлі")

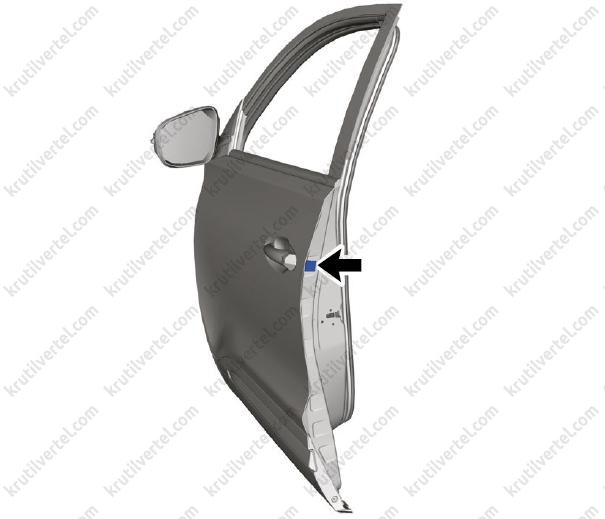

- Відкрутіть болт (стрілка) кріплення дверей до нижньої петлі.
Примітка:
Момент затягування: 55 ± 5,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення дверей до нижньої петлі")
- Зніміть передні ліві двері.
17. Зніміть петлю передніх лівих дверей:

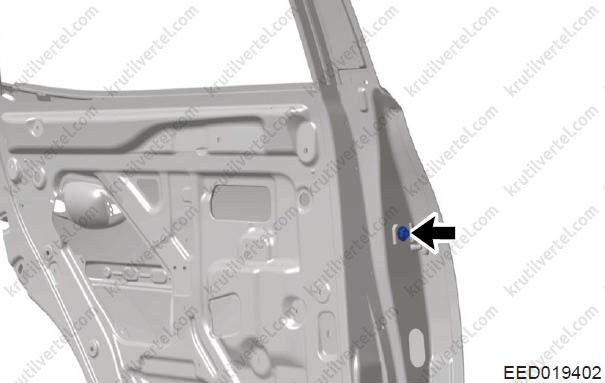

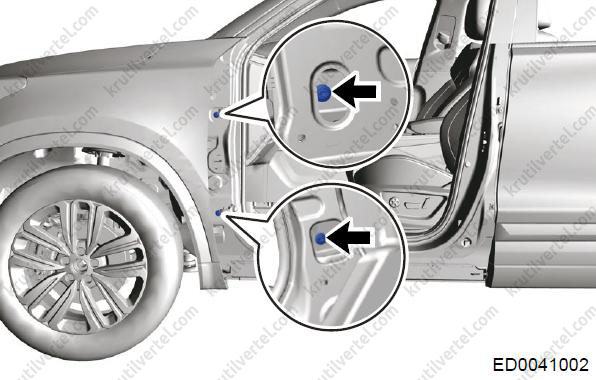

- Відкрутіть болт (стрілка) кріплення верхньої петлі передніх дверей до кузова.
Примітка:
Момент затягування: 32 ± 3,0 Н∙м.
- Відкрутіть болт (стрілка) кріплення нижньої петлі передніх дверей до кузова.
Примітка:
Момент затягування: 32 ± 3,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення нижньої петлі передньої двері до кузова")
- Зніміть петлю передніх лівих дверей.
18. Установка проводиться у порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення внутрішньої панелі передніх дверей замініть пошкоджені фіксатори.
- Наклейте захисну плівку у зазначеному місці, правильно та симетрично між лівою та правою сторонами, або закрийте монтажні отвори інших деталей, що монтуються.
- НЕ тягніть за захисну плівку, якщо вона прилипла. Вона має бути встановлена у своє початкове положення, а перед встановленням слід переконатися у чистоті металу.
- Після нанесення захисна плівка не повинна мати дефектів, таких як зморшки, бульбашки чи складки.
- Нанесена захисна плівка має бути надійно приклеєна. Наклеювання захисної плівки здійснюється за один раз. Уникайте повторного приклеювання.
Регулювання

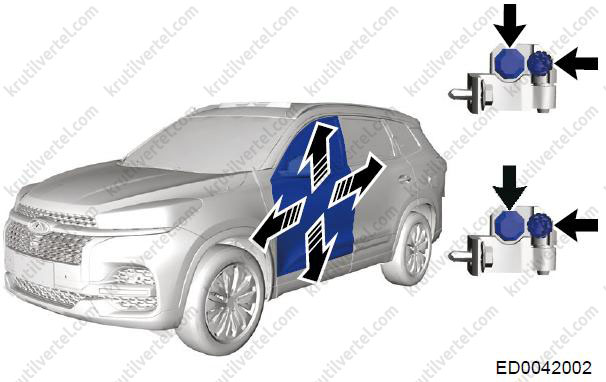

1. Налаштуйте передні двері:
- Послабте чотири болти кріплення петлі передніх дверей до кузова і відрегулюйте положення передніх дверей у напрямку стрілки, як показано на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте чотири болта кріплення петлі передніх дверей до кузова і відрегулюйте положення передніх дверей у напрямку стрілки, як показано на малюнку")
- Після регулювання затягніть болти кріплення петлі передніх дверей із зазначеним моментом. Момент затягування: 32 ± 3,0 Н∙м.

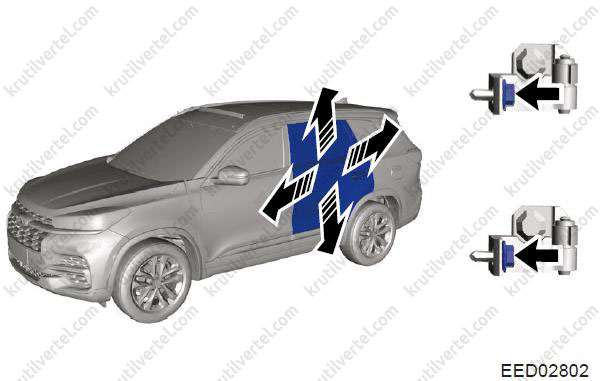

- Послабте затягування двох болтів кріплення петлі до передніх дверей і відрегулюйте положення передніх дверей у напрямку стрілки, як показано на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте затягування двох болтів кріплення петлі до передніх дверей і відрегулюйте положення передніх дверей у напрямку стрілки, як показано на малюнку")
- Після регулювання затягніть болти кріплення петлі передніх дверей із зазначеним моментом. Момент затягування: 32 ± 3,0 Н∙м.

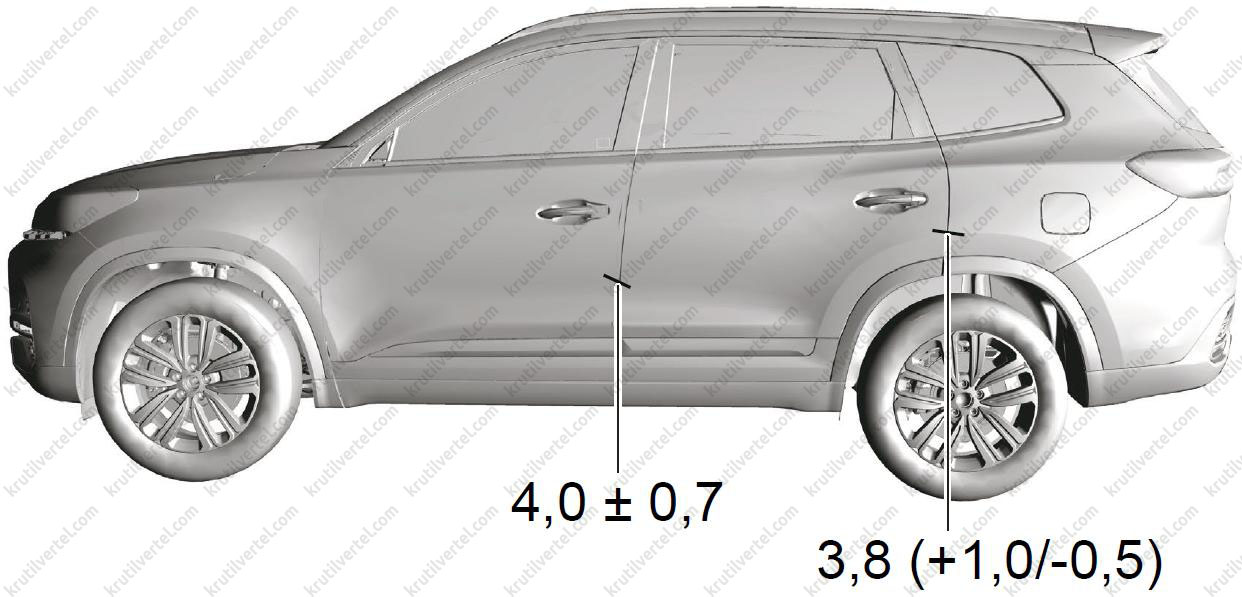

- Стандартні діапазони зазорів між монтажними точками передніх дверей та кожною деталлю показані на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Стандартні діапазони зазорів між монтажними точками передніх дверей і кожною деталлю показані на малюнку")
- Після регулювання переконайтеся, що зазор між передніми дверима та переднім крилом знаходиться в межах стандартного діапазону. Стандартний проміжок: 3,8 (+1,0/-0,5) мм.
- Після регулювання переконайтеся, що зазор між передніми та задніми дверима знаходиться в межах стандартного діапазону. Стандартний проміжок: 4,0 ± 0,7 мм.

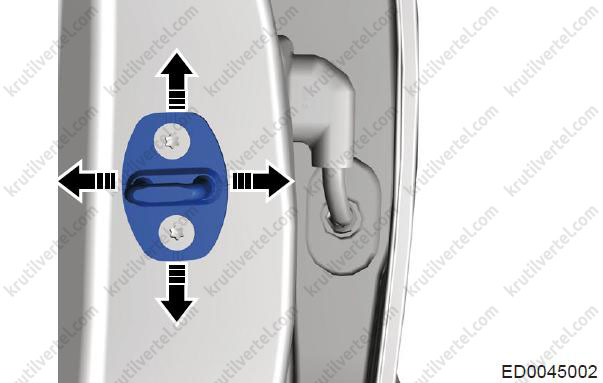

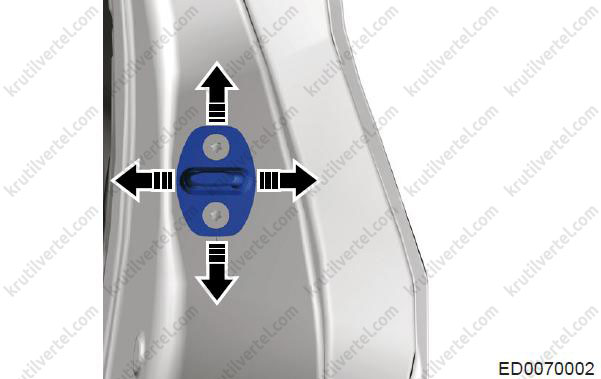

2. Відрегулюйте запірну скобу передніх дверей:
- Злегка послабте затягування гвинтів кріплення запірної скоби замка передніх дверей і постукайте по ній пластиковим молотком у напрямку стрілки, щоб відрегулювати положення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Злегка послабте затягування гвинтів кріплення запірної скоби замка передніх дверей і постукайте по ній пластиковим молотком у напрямку стрілки, щоб відрегулювати")
- Після регулювання затягніть гвинти кріплення запірної скоби замка передніх дверей із зазначеним моментом. Момент затяжки: 23 ± 2,0 Н∙м,
Перевірка
1. Під час встановлення перевірте передні двері на предмет зносу або деформації та за потреби відремонтуйте.
2. Переконайтеся, що встановлені всі болти кріплення. Затягніть їх із зазначеним моментом.
3. Переконайтеся, що проміжок між передніми дверцятами та кожною деталлю знаходиться в межах вказаного діапазону. У разі потреби відрегулюйте.
Задні двері та її елементи
Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні задніх дверей та її елементів надягайте засоби індивідуального захисту.
- Намагайтеся не пошкодити задні двері та її елементи під час зняття.
Примітка:
Для правої та лівої сторони виконуйте аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.
Внутрішня панель дверей
Зняття та встановлення
Примітка:
Момент затягування всіх гвинтів кріплення: 1,5 ± 0,5 Н∙м.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.

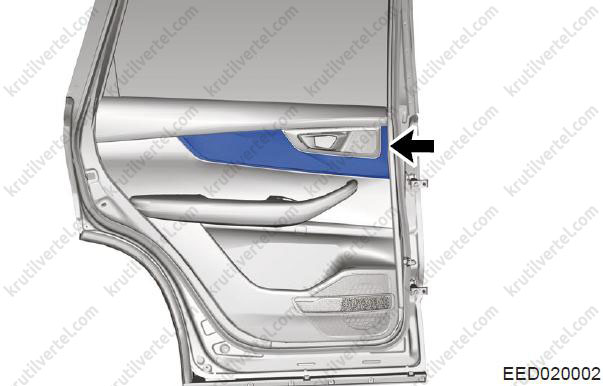

3. Зніміть декоративну накладку задніх лівих дверей:
За допомогою знімача панелей обробки салону обережно від'єднайте декоративну накладку задніх лівих дверей (стрілкою показано напрямок зняття деталі).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою зйомника панелей обробки салону обережно від'єднайте декоративну накладку задніх лівих дверей (стрілкою показано напрямок зняття деталі)")
4. Зніміть внутрішню панель задніх лівих дверей:
- Відкрутіть два гвинти (стрілки) кріплення на задній стороні декоративної накладки задніх лівих дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть два гвинти (стрілки) кріплення на задній стороні декоративної накладки задніх лівих дверей")

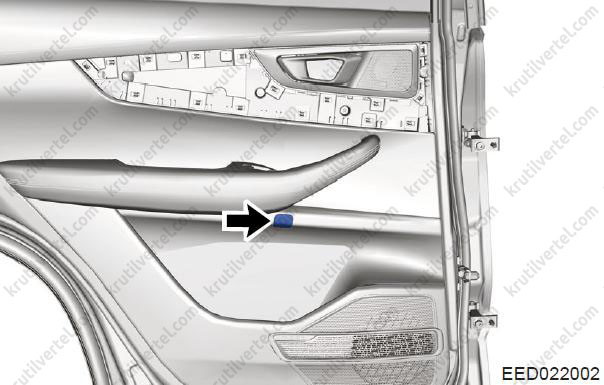

- Зніміть нижню заглушку ручки задніх дверей (стрілка).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть нижню заглушку ручки задніх дверей (стрілка)")

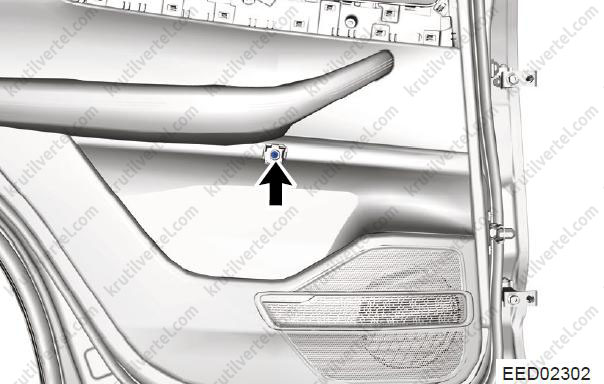

- Відкрутіть гвинт (стрілка) кріплення на звороті нижньої кришки заглушки задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинт (стрілка) кріплення на звороті нижньої кришки заглушки задніх дверей")
- Відкрутіть два гвинти (стрілки) кріплення в нижній частині внутрішньої панелі дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть два гвинти (стрілки) кріплення в нижній частині внутрішньої панелі дверей")
- Зніміть прокладку (стрілка) внутрішньої ручки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть прокладку (стрілка) накладки внутрішньої ручки")
- Зніміть накладку (стрілка) внутрішньої ручки задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть накладку (стрілка) внутрішньої ручки задніх дверей")
- Відкрутіть гвинт (стрілка) кріплення на звороті ручки відмикання замка задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинт (стрілка) кріплення на звороті ручки відмикання замка задніх дверей")

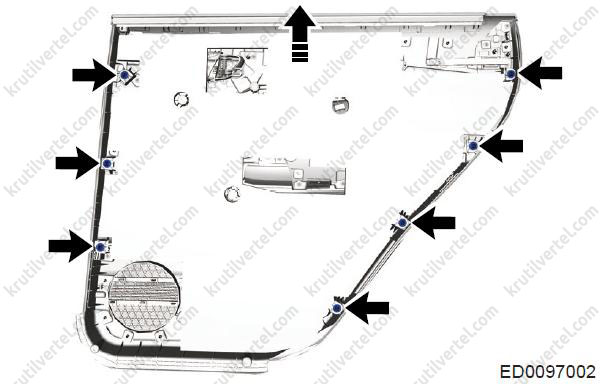

- За допомогою зйомника панелей обробки салону акуратно від'єднайте кліпси на внутрішній панелі задніх дверей та зніміть внутрішню панель задніх дверей у напрямку стрілки, показаної на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою зйомника панелей обробки салону акуратно від'єднайте кліпси на внутрішній панелі задніх дверей і зніміть внутрішню панель задніх дверей")
- Від'єднайте роз'єм (стрілку) низькочастотної антени.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) низькочастотної антени")

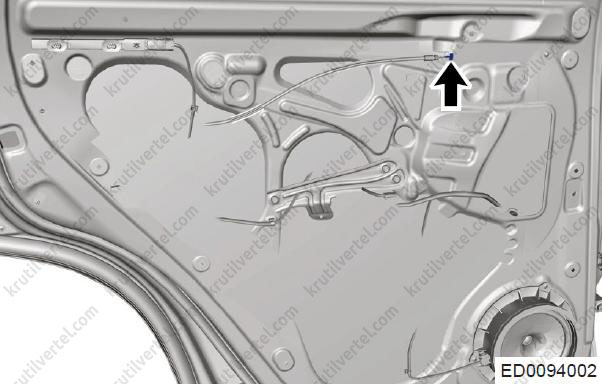

- Від'єднайте трос (стрілка) внутрішньої ручки відмикання замка задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте трос (стрілка) внутрішньої ручки відмикання замка задніх дверей")
- Від'єднайте роз'єм (стрілку) перемикача електричного склопідйомника задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) перемикача електричного склопідйомника задніх дверей")
- Зніміть внутрішню панель задніх лівих дверей.
5. Зніміть внутрішню ручку відмикання замка задніх дверей:

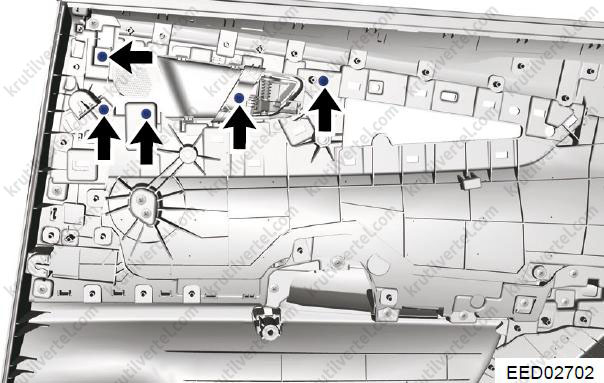

- Відкрутіть п'ять гвинтів (стрілки) кріплення внутрішньої ручки відмикання замка задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть п'ять гвинтів (стрілки) кріплення внутрішньої ручки відмикання замка задніх дверей")
- За допомогою знімника панелей обробки салону звільніть фіксатори на внутрішній ручці відмикання замка задніх дверей і зніміть ручку.
6. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення внутрішньої панелі задніх дверей замініть пошкоджені фіксатори.
- Після встановлення внутрішньої панелі задніх дверей перевірте роботу внутрішньої ручки відмикання замка.
Двері у зборі
Зняття та встановлення
Увага:
Намагайтеся не дряпати лакофарбову поверхню кузова під час встановлення задніх дверей.
Примітка:
Для зняття/встановлення задніх дверей потрібно дві людини. Це дозволить запобігти її падінню, яке може призвести до нещасних випадків.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть внутрішню панель задніх лівих дверей.
4. Зніміть пиловологозахисну плівку задніх лівих дверей:

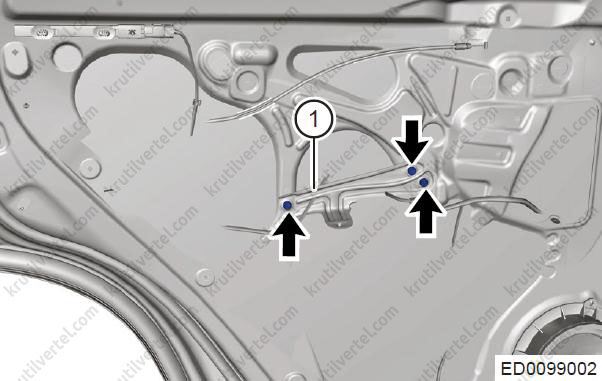

- Відкрутіть три болта (стрілки) кріплення та зніміть металевий кронштейн передніх лівих дверей (1).
Примітка:
Момент затягування: 5 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть три болта (стрілки) кріплення та зніміть металевий кронштейн передніх лівих дверей (1)")

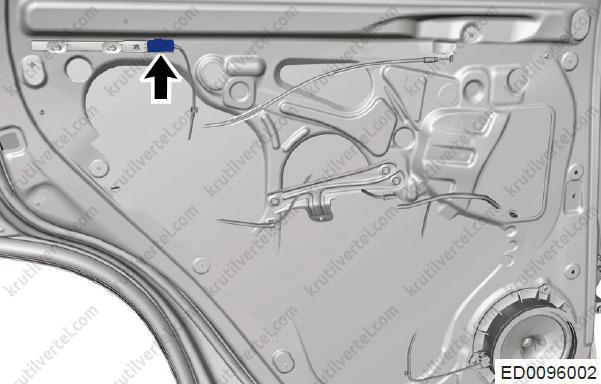

- Від'єднайте роз'єм (стрілку) широкосмугового динаміка.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) широкосмугового динаміка")
- Зніміть захисну плівку (1) задніх лівих дверей, акуратно відігнувши її по краях (див. малюнок).
Увага:
- При знятті захисної плівки намагайтеся не пошкодити задні двері
- Після зняття належним чином встановіть захисну плівку задніх дверей і простежте, щоб клейка частина захисної плівки задніх дверей не прилипла до інших компонентів.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть захисну плівку (1) задніх лівих дверей, акуратно відігнувши її по краях")
5. Зніміть ущільнювач задніх лівих дверей.
6. Зніміть напрямну скло задніх дверей.
7. Зніміть скло задніх дверей.
8. Зніміть напрямну рейку скла задніх дверей.
9. Зніміть електричний склопідйомник задніх дверей.
10. Зніміть замок задніх лівих дверей.
11. Зніміть накладку зовнішньої ручки лівих задніх дверей:

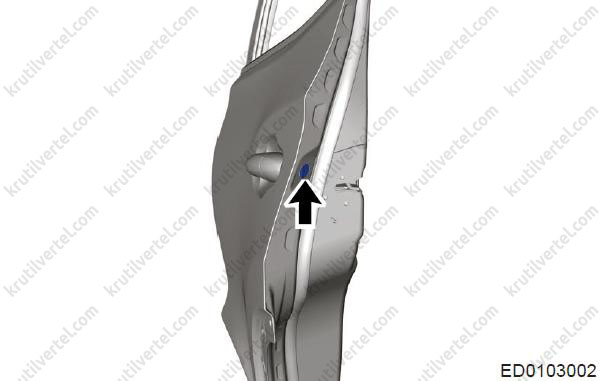

- Зніміть заглушку (стрілка) накладки зовнішньої ручки задніх дверей.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть заглушку (стрілка) накладки зовнішньої ручки задніх дверей")

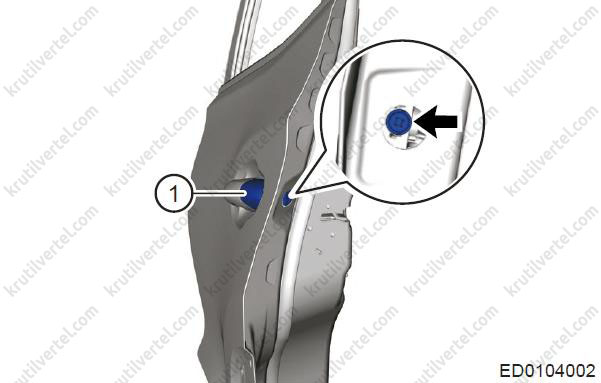

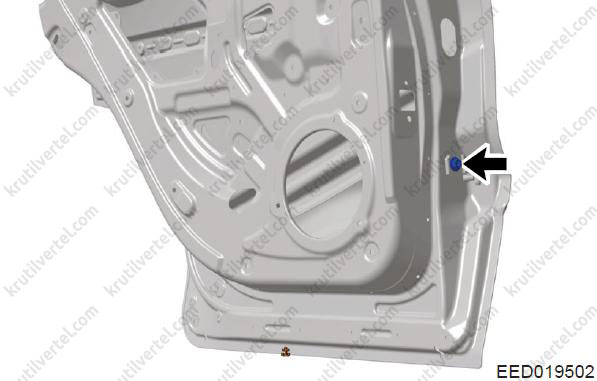

- Послабте затягування гвинта (стрілка) кріплення накладки зовнішньої ручки задніх дверей та зніміть накладку (1).
Примітка:
Момент затягування: 5 ± 1,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте затяжку гвинта (стрілка) кріплення накладки зовнішньої ручки задніх дверей і зніміть накладку (1)")

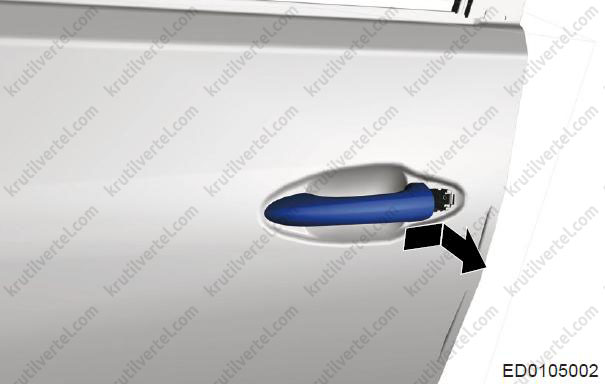

12. Зніміть зовнішню ручку лівих задніх дверей:
Посуньте та потягніть зовнішню ручку задніх дверей у напрямку стрілки та зніміть її.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Посуньте і потягніть зовнішню ручку задніх дверей у напрямку стрілки і зніміть її")
13. Зніміть гніздо зовнішньої ручки задніх лівих дверей:
Відкрутіть гвинт (стрілка) кріплення гнізда зовнішньої ручки задніх дверей і зніміть гніздо.
Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинт (стрілка) кріплення гнізда зовнішньої ручки задніх дверей і зніміть гніздо")

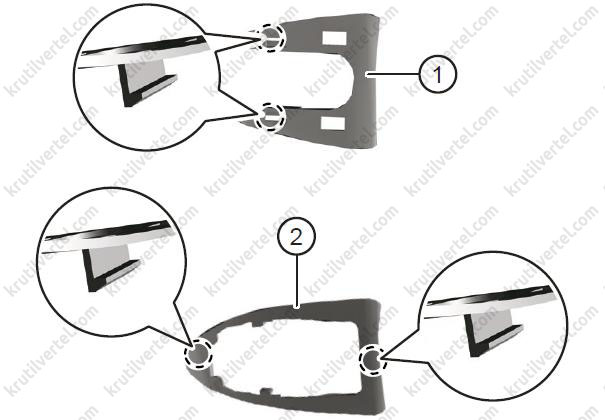

14. Зніміть прокладку зовнішньої ручки задніх лівих дверей:
- Від'єднайте фіксатори на передній прокладці зовнішньої ручки задніх дверей і зніміть прокладку (1).
- Від'єднайте фіксатори на задній прокладці зовнішньої ручки задніх дверей та зніміть прокладку (2).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте фіксатори на задній прокладці зовнішньої ручки задніх дверей і зніміть прокладку (2)")

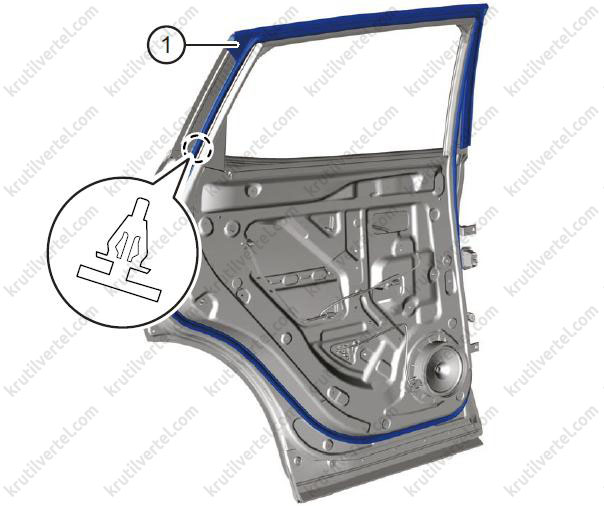

15. Зніміть ущільнювач отвору задніх лівих дверей:
Від'єднайте фіксатори ущільнювача отвору задніх дверей та зніміть ущільнювач (1).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте фіксатори ущільнювача отвору задніх дверей і зніміть ущільнювач (1)")
16. Від'єднайте роз'єм задніх лівих дверей:
- За допомогою знімачів панелей обробки салону від'єднайте пильовик задніх дверей.

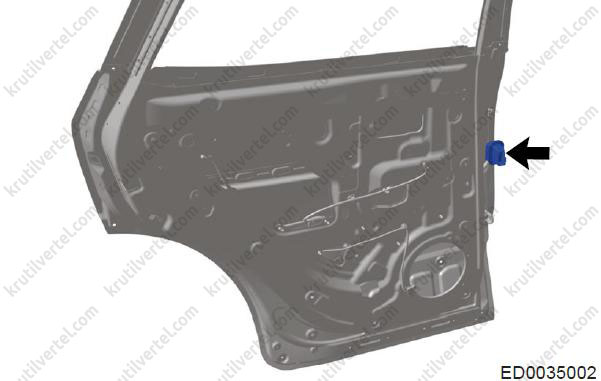

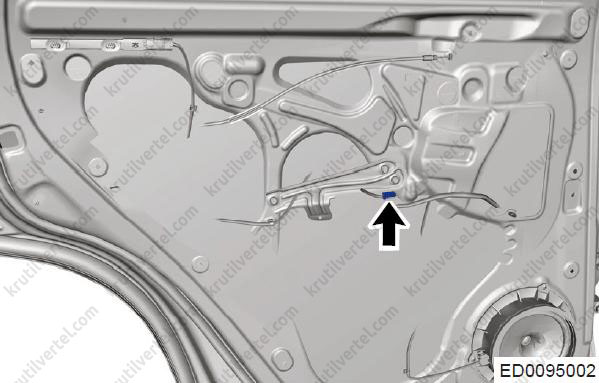

- За допомогою знімача панелей обробки салону звільніть фіксатор (стрілка) гнізда.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою знімника панелей обробки салону звільніть фіксатор (стрілка) роз'єму")

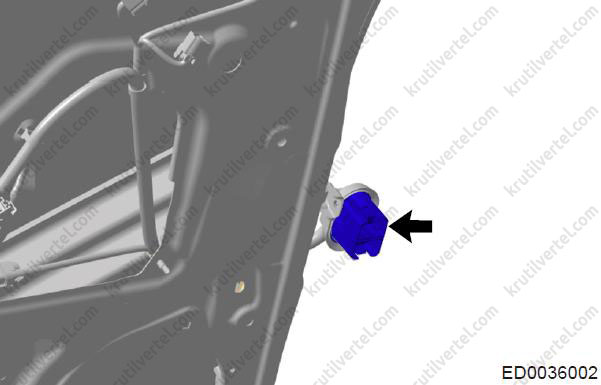

- Від'єднайте роз'єм (стрілку) переднього лівого джгута проводів.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) переднього лівого джгута проводів")

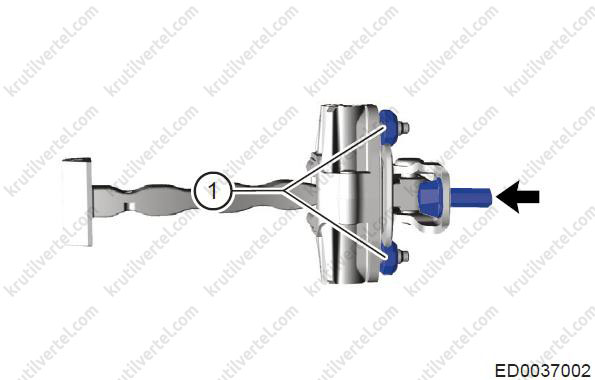

17. Зніміть обмежувач задніх лівих дверей:
- Поверніть дві гайки (1) кріплення обмежувача до дверей.
Примітка:
Момент затяжки: 24 ± 2,0 Н∙м.
- Відкрутіть болт (стрілка) кріплення обмежувача до дверей.
Примітка:
Момент затягування: 55 ± 5,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення обмежувача до дверей")
- Зніміть обмежувач задніх лівих дверей.
18. Зніміть задні ліві двері:

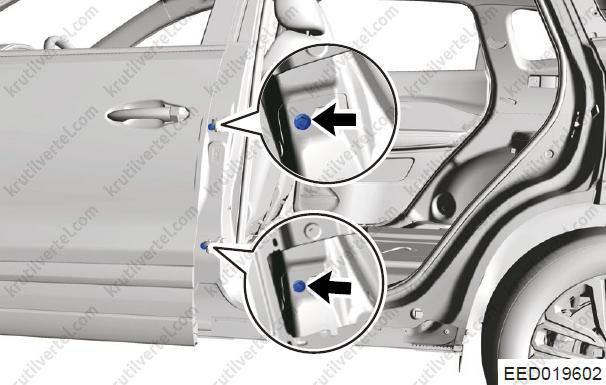

- Відкрутіть болт (стрілка) кріплення дверей до верхньої петлі.
Примітка:
Момент затягування: 55 ± 5,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення дверей до верхньої петлі")
- Відкрутіть болт (стрілка) кріплення дверей до нижньої петлі.
Примітка:
Момент затягування: 55 ± 5,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення дверей до нижньої петлі")
- Зніміть задні ліві двері.
19. Зніміть петлю задніх лівих дверей:
- Відкрутіть болт (стрілка) кріплення верхньої петлі задніх дверей до кузова.
Примітка:
Момент затягування: 32 ± 3,0 Н∙м.
- Відкрутіть болт (стрілка) кріплення нижньої петлі задніх дверей до кузова.
Примітка:
Момент затягування: 32 ± 3,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть болт (стрілка) кріплення нижньої петлі задніх дверей до кузова")
- Зніміть петлю задніх лівих дверей.
20. Установка проводиться у порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення внутрішньої панелі задніх дверей замініть пошкоджені фіксатори.
- Наклейте захисну плівку у зазначеному місці, правильно та симетрично між лівою та правою сторонами, або закрийте монтажні отвори інших деталей, що монтуються.
- НЕ тягніть за захисну плівку, якщо вона прилипла. Вона має бути встановлена у своє початкове положення, а перед встановленням слід переконатися у чистоті металу.
- Після нанесення захисна плівка не повинна мати дефектів, таких як зморшки, бульбашки чи складки.
- Нанесена захисна плівка має бути надійно приклеєна. Наклеювання захисної плівки здійснюється за один раз. Уникайте повторного приклеювання.
Регулювання

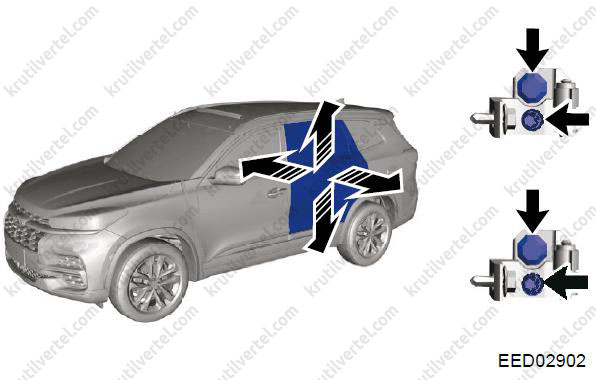

1. Відрегулюйте задні двері:

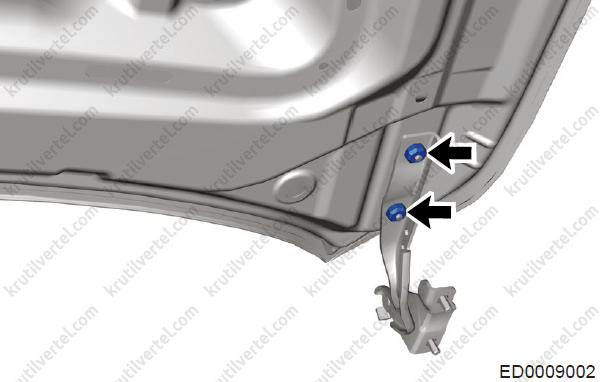

- Послабте чотири болти кріплення петлі задніх дверей до кузова і відрегулюйте положення задніх дверей у напрямку стрілки, як показано на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте чотири болта кріплення петлі задніх дверей до кузова і відрегулюйте положення задніх дверей у напрямку стрілки, як показано на малюнку")
- Після регулювання затягніть болти кріплення петлі задніх дверей із зазначеним моментом. Момент затягування: 32 ± 3,0 Н∙м.
- Послабте затягування двох болтів кріплення петлі до задніх дверей і відрегулюйте положення задніх дверей у напрямку стрілки, як показано на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте затягування двох болтів кріплення петлі до задніх дверей і відрегулюйте положення задніх дверей у напрямку стрілки, як показано на малюнку")
- Після регулювання затягніть болти кріплення петлі задніх дверей із зазначеним моментом. Момент затягування: 32 ± 3,0 Н∙м.
- Стандартні діапазони зазорів між монтажними точками задніх дверей та кожною деталлю показані на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Стандартні діапазони зазорів між монтажними точками задніх дверей і кожною деталлю показані на малюнку")
- Після регулювання переконайтеся, що зазор між задніми та передніми дверима знаходиться в межах стандартного діапазону. Стандартний проміжок: 4,0 ± 0,7 мм.
- Після регулювання переконайтеся, що зазор між задніми дверима та зовнішньою панеллю кузова знаходиться в межах стандартного діапазону. Стандартний проміжок: 3,8 (+1,0/-0,5) мм.
2. Відрегулюйте запірну скобу замка задніх дверей:

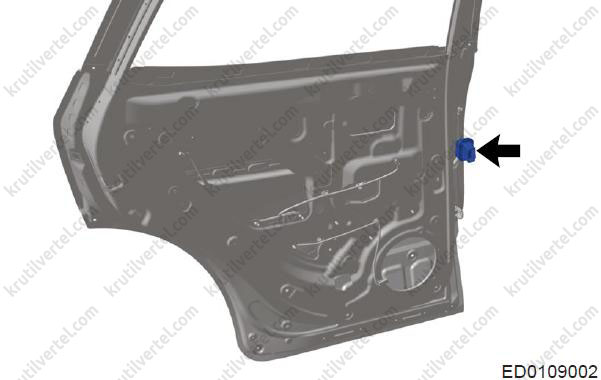

- Злегка послабте затягування гвинтів кріплення запірної скоби замка задніх дверей і постукайте по ній пластиковим молотком у напрямку стрілки, щоб відрегулювати положення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Злегка послабте затяжку гвинтів кріплення запірної скоби замка задніх дверей і постукайте по ній пластиковим молотком в напрямку стрілки, щоб відрегулювати положення")
- Після регулювання затягніть гвинти кріплення запірної скоби замка задніх дверей із зазначеним моментом. Момент затяжки: 23 ± 2,0 Н∙м,
Перевірка
1. Під час встановлення перевірте задні двері на предмет зносу або деформації та за потреби відремонтуйте.
2. Переконайтеся, що встановлені всі болти кріплення. Затягніть їх із зазначеним моментом.
3. Переконайтеся, що проміжок між задніми дверцятами та кожною деталлю знаходиться в межах вказаного діапазону. У разі потреби відрегулюйте.
Двері багажного відділення та її елементи
Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні дверей багажного відділення та її елементів надягайте засоби індивідуального захисту.
- При знятті/встановленні дверей багажного відділення та її елементів намагайтеся не подряпати лакофарбову поверхню кузова.
Внутрішня панель дверей
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть регульовані буфери дверей багажного відділення:

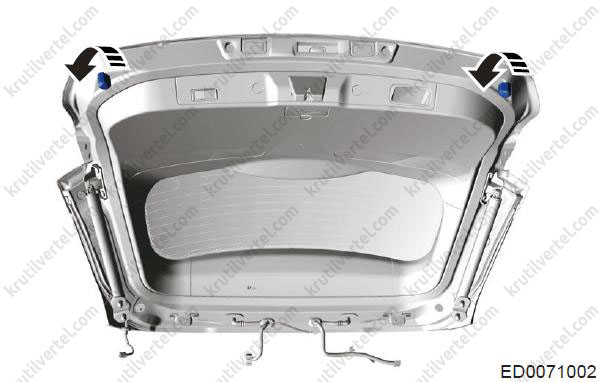

- Поверніть два регульовані буфери дверей багажного відділення проти годинникової стрілки та зніміть їх.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Поверніть два регульованих буфера дверей багажного відділення проти годинникової стрілки, і зніміть їх")

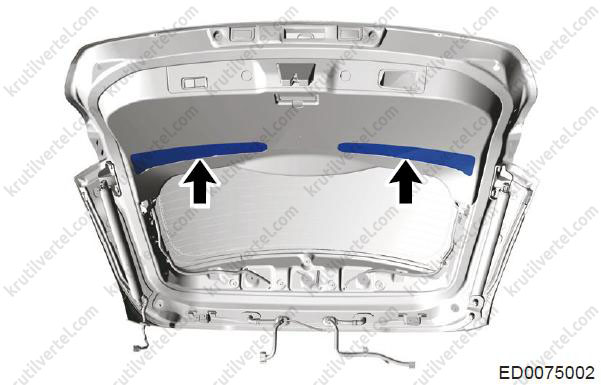

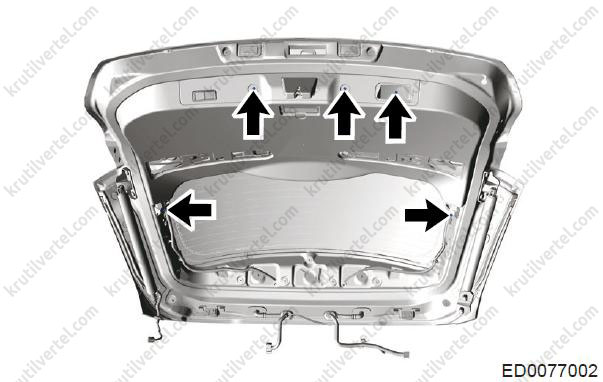

4. Зніміть верхню панель дверей багажного відділення:
- За допомогою викрутки, обгорнутої захисною стрічкою, звільніть фіксатори верхньої панелі облицювання отвору дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори верхньої панелі облицювання отвору дверей багажного відділення")
- Зніміть верхню панель дверей багажного відділення.

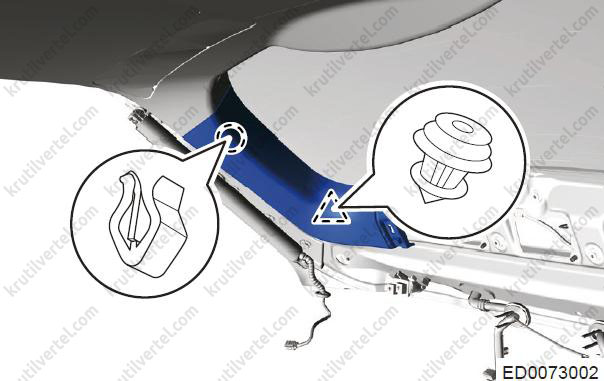

5. Зніміть панель облицювання дверей багажного відділення (як приклад показано ліву сторону):
- За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори на лівій панелі облицювання отвору дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори на лівій панелі облицювання отвору дверей багажного відділення")
- Зніміть декоративну ліву панель дверей багажного відділення.

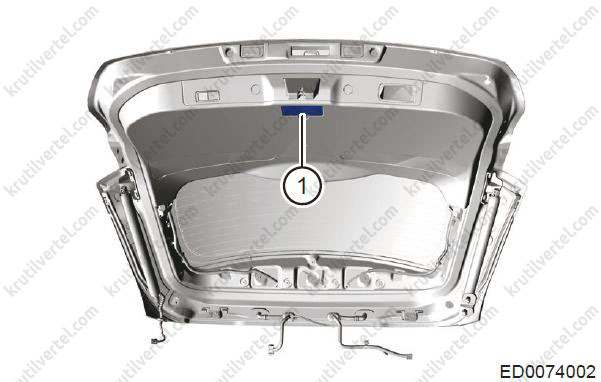

6. Зніміть декоративну накладку механічного пристрою для відкриття дверей багажного відділення:
- За допомогою викрутки, обгорнутої захисною стрічкою, звільніть фіксатори декоративної накладки механічного пристрою для відкриття дверей багажного відділення.
- Зніміть декоративну накладку (1) механічного пристрою для відкриття дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть декоративну накладку (1) механічного пристрою відчинення дверей багажного відділення")
7. Зніміть накладку лівого/правого габаритного вогню:
- За допомогою викрутки, обгорнутої захисною стрічкою, звільніть фіксатори на лівому/правому габаритному вогні.
- Зніміть накладку лівого/правого габаритного вогню.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть сервісну накладку лівого/правого габаритного вогню")

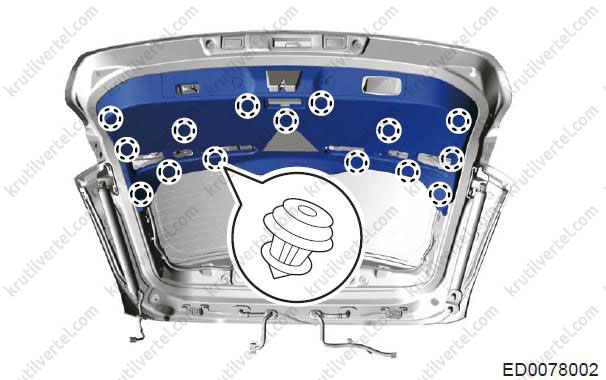

8. Зніміть нижню панель облицювання дверей багажного відділення:

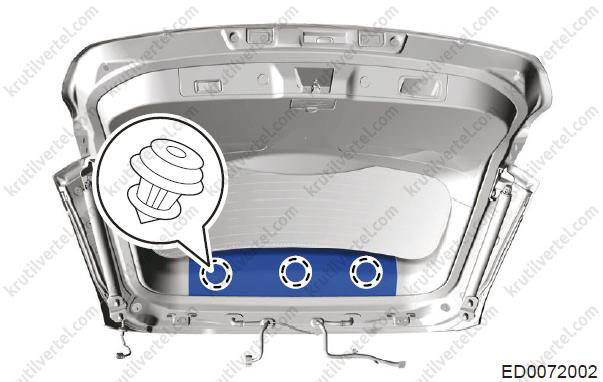

- За допомогою викрутки, оберненої захисною стрічкою, звільніть декоративну накладку (стрілки) нижньої панелі облицювання дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть декоративну накладку (стрілки) нижньої панелі облицювання дверей багажного відділення")

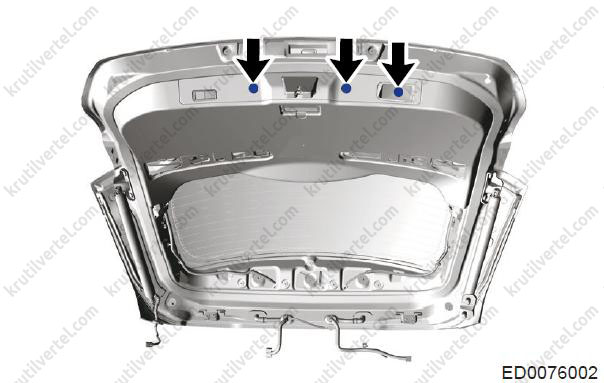

- Відкрутіть гвинти (стрілки) кріплення нижньої панелі облицювання дверей багажного відділення.
Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть гвинти (стрілки) кріплення нижньої панелі облицювання дверей багажного відділення")

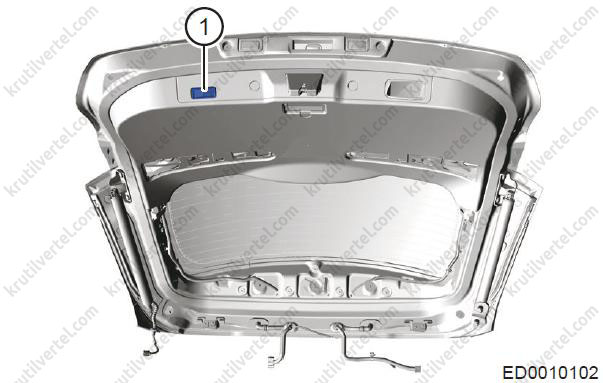

- За допомогою викрутки, оберненої захисною стрічкою, звільніть кнопку (1) на внутрішній панелі дверей багажного відділення та від'єднайте роз'єм.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть кнопку (1) на внутрішній панелі дверей багажного відділення та від'єднайте роз'єм")
- За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори нижньої панелі облицювання дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори нижньої панелі облицювання дверей багажного відділення")
- Зніміть нижню панель облицювання дверей багажного відділення.
9. Установка здійснюється у порядку, зворотному порядку зняття.
Двері у зборі
Зняття та встановлення
Увага:
Для зняття дверей багажного відділення потрібні дві особи. Намагайтеся не допускати падіння або раптового зачинення дверей багажного відділення. Це може призвести до нещасних випадків.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть внутрішню панель дверей багажного відділення.
4. Зніміть важіль склоочисника у дверях багажного відділення.
5. Зніміть електродвигун склоочисника дверей багажного відділення.
6. Зніміть задній комбінований ліхтар.
7. Зніміть кнопку на внутрішній панелі дверей багажного відділення.
8. Зніміть ущільнювач дверей багажного відділення.
9. Зніміть панель стелі.
10. Зніміть двері багажного відділення:

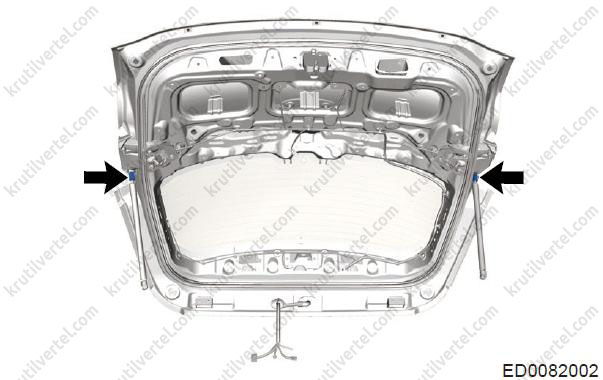

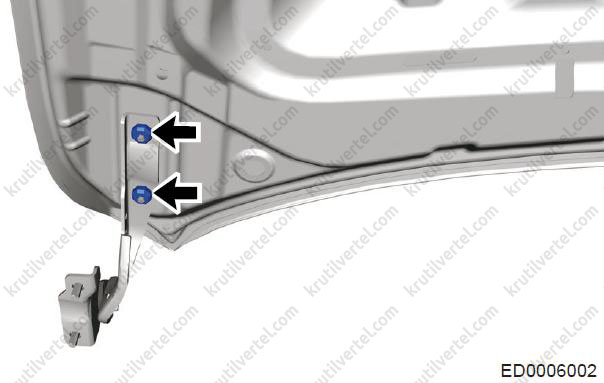

- Відкрутіть чотири болти (стрілки) кріплення лівої та правої петель дверей багажного відділення.
Примітка:
Момент затягування: 23 ± 2,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть чотири болти (стрілки) кріплення лівої та правої петель дверей багажного відділення")

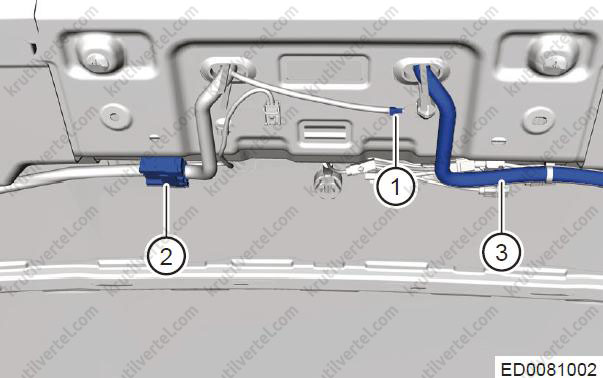

- За допомогою знімач панелей обробки салону від'єднайте пильовик джгута проводів дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою знімач панелей обробки салону від'єднайте пильовик джгута проводів дверей багажного відділення")
- Від'єднайте роз'єм (2) джгута проводів дверей багажного відділення, відверніть гайку (1) з'єднання джгута проводів дверей багажного відділення з «масою» та від'єднайте патрубок (3) склоомивача дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (2) джгута проводів дверей багажного відділення, відверніть гайку (1) з'єднання джгута проводів дверей багажного відділення з масою і від'єднайте")
- Використовуючи викрутку, обернуту захисною стрічкою, звільніть верхній фіксатор лівого упору з електроприводом та правого пневматичного упору.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Використовуючи викрутку, обгорнуту захисною стрічкою, звільніть верхній фіксатор лівого упору з електроприводом і правого пневматичного упору")
- Зніміть двері багажного відділення.
11. Зніміть петлі дверей багажного відділення:

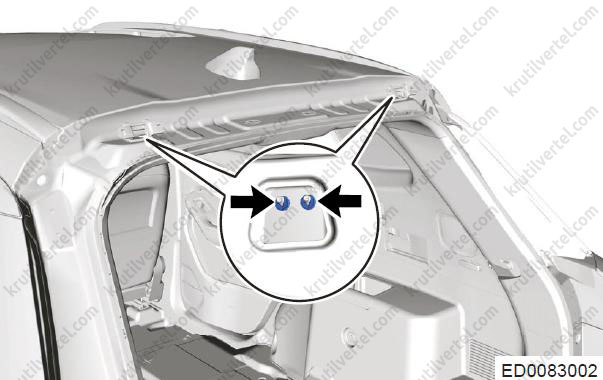

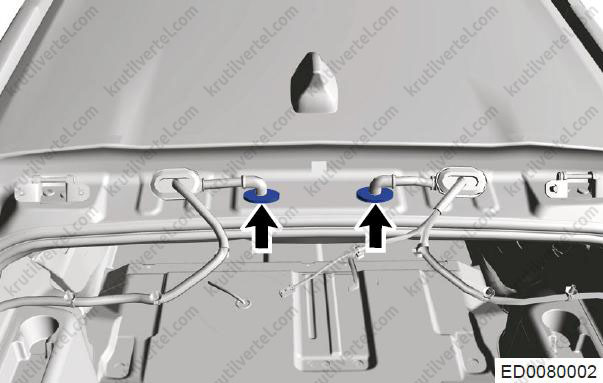

- Відкрутіть чотири болти (стрілки) кріплення петель дверей багажного відділення.
Примітка:
Момент затягування: 23 ± 2,0 Н∙м.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть чотири болти (стрілки) кріплення петель дверей багажного відділення")
- Зніміть петлі дверей багажного відділення.
12. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Для зняття петель дверей багажного відділення потрібні дві особи. Під час роботи не допускайте падіння дверей багажного відділення. Це може призвести до нещасного випадку.
- Після встановлення дверей багажного відділення необхідно виконати калібрування панорамного зображення.
Регулювання
1. Відрегулюйте двері багажного відділення:

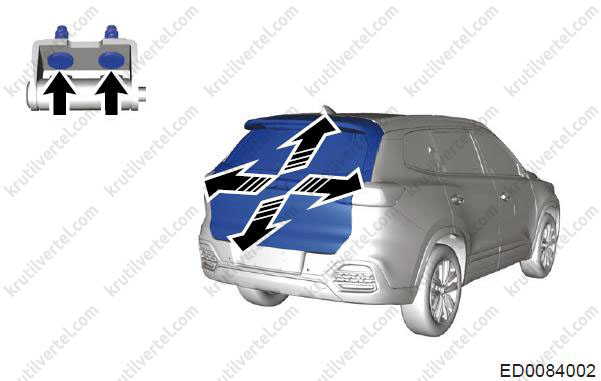

- Послабте затягування болтів кріплення петель дверей багажного відділення та відрегулюйте положення дверей багажного відділення у напрямку стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте затягування болтів кріплення петель дверей багажного відділення та відрегулюйте положення дверей багажного відділення в напрямку стрілки")
- Після регулювання затягніть болти кріплення дверей багажного відділення із зазначеним моментом. Момент затягування: 23 ± 2,0 Н∙м.

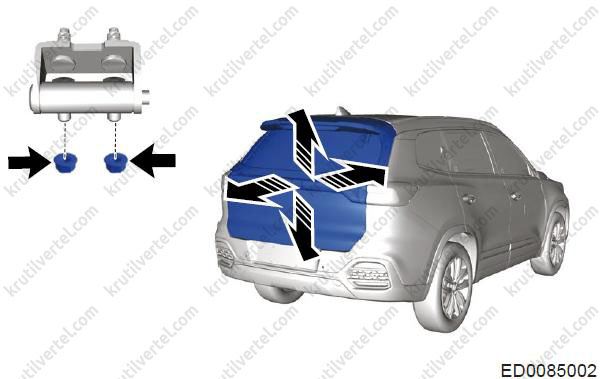

- Послабте затягування болтів кріплення петель дверей багажного відділення та відрегулюйте положення дверей багажного відділення у напрямку стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте затягування болтів кріплення петель дверей багажного відділення та відрегулюйте положення дверей багажного відділення в напрямку стрілки")
- Після регулювання затягніть болти кріплення дверей багажного відділення із зазначеним моментом. Момент затягування: 23 ± 2,0 Н∙м.

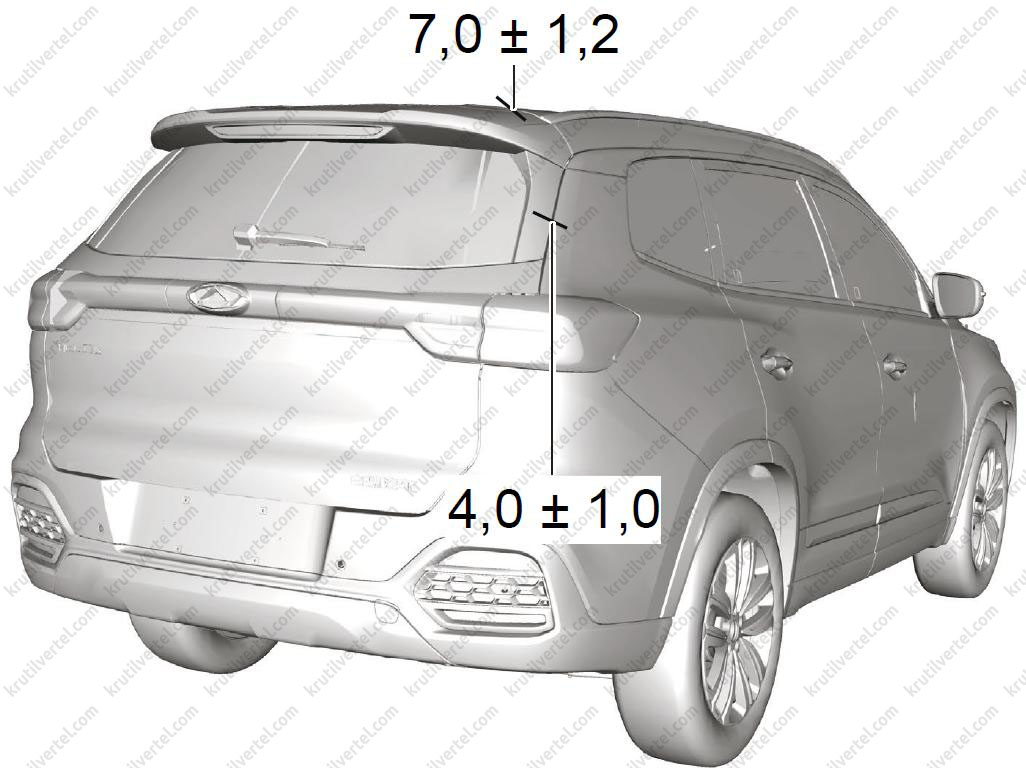

- Стандартні діапазони проміжків між дверима багажного відділення у встановленому положенні та кожною деталлю показані на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Стандартні діапазони зазорів між дверима багажного відділення у встановленому положенні та кожною деталлю показані на малюнку")
2. Налаштуйте висоту дверей багажного відділення за допомогою регульованого буфера:
Підніміть або опустіть двері багажного відділення, повернувши регульований буфер за годинниковою стрілкою або проти годинникової стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Підніміть або опустіть двері багажного відділення, повернувши регульований буфер за годинниковою стрілкою або проти годинникової стрілки")
3. Налаштуйте положення дверей багажного відділення:

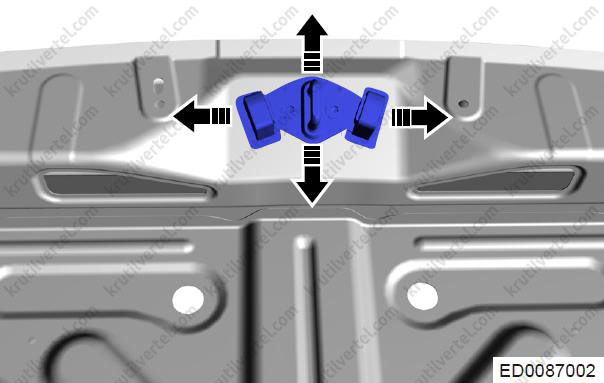

- Послабте затягування болтів кріплення запірної скоби дверей багажного відділення та відрегулюйте положення дверей у напрямку стрілки, як показано на малюнку.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Ослабте затягування болтів кріплення запірної скоби дверей багажного відділення та відрегулюйте положення дверей у напрямку стрілки, як показано на малюнку")
- Після регулювання затягніть гвинти запірної скоби замка дверей багажного відділення із зазначеним моментом. Момент затягування: 23 ± 2,0 Н∙м.
Перевірка
1. Під час встановлення перевірте двері багажного відділення на предмет зносу або деформації установки та за потреби відремонтуйте.
2. Переконайтеся, що всі гвинти кріплення встановлені. Затягніть їх із зазначеним моментом.
3. Переконайтеся, що зазор між дверима багажного відділення у встановленому положенні та кожною деталлю знаходиться в межах вказаного діапазону. У разі потреби відрегулюйте.
Кнопка відкриття дверей багажного відділення
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть задню камеру.
4. Зніміть кнопку відкриття дверей багажного відділення:

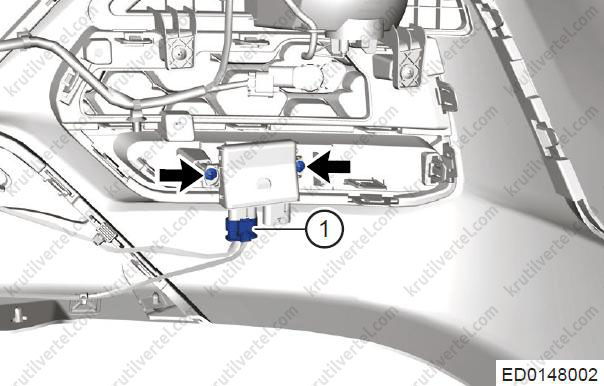

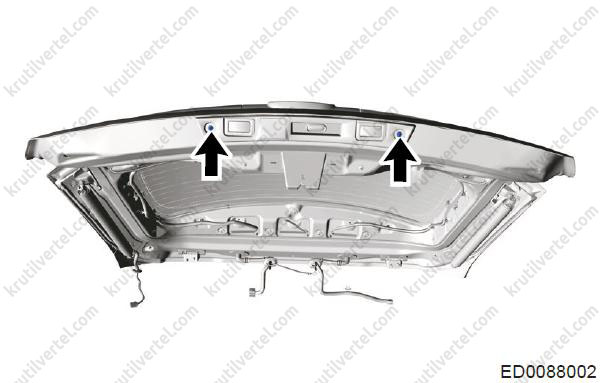

- Відкрутіть дві гайки (стрілки) кріплення кнопки відчинення дверей багажного відділення.
Примітка:
Момент затягування: 3±0,5 Н∙м.

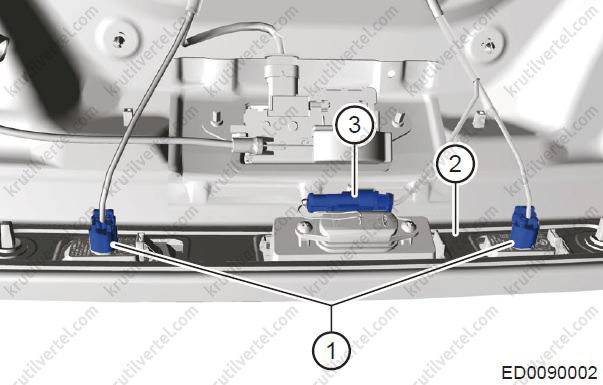

![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Відверніть дві гайки (стрілки) кріплення кнопки відчинення дверей багажного відділення")
- За допомогою викрутки, оберненої захисною стрічкою, звільніть кнопку відчинення дверей багажного відділення та від'єднайте лампу (1) підсвічування номерного знака, роз'єм (2) камери та роз'єм кнопки (3) відчинення дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть кнопку відчинення дверей багажного відділення і від'єднайте лампу (1) підсвічування номерного знака, багажного відділення")
- Зніміть кнопку відкриття дверей багажного відділення.
5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Після встановлення кнопки відкриття дверей багажного відділення встановіть від'єднаний роз'єм.
- Після встановлення кнопки відчинення дверей багажного відділення необхідно перевірити її роботу.
- Після встановлення кнопки відчинення дверей багажного відділення необхідно виконати калібрування панорамного зображення.
Упор дверцят багажного відділення з електроприводом (при відповідному оснащенні)
Зняття та встановлення
Увага:
- При знятті не тягніть упор з електроприводом відділення в поперечному напрямку і попросіть партнера дотримувати двері багажного відділення; щоб уникнути нещасних випадків не допускайте падіння або раптового закривання дверей багажного відділення.
- Обережно зніміть упор з електроприводом та не допускайте його падіння. У разі падіння може статися внутрішнє механічне пошкодження, яке може призвести до неможливості подальшого використання упору з електроприводом.
Примітка:
З лівого боку встановлений упор з електроприводом і джгутом дротів, а праворуч - газовий упор без джгута дротів. Наведена нижче процедура стосується упору з електроприводом.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть лівий упор із електроприводом дверей багажного відділення:

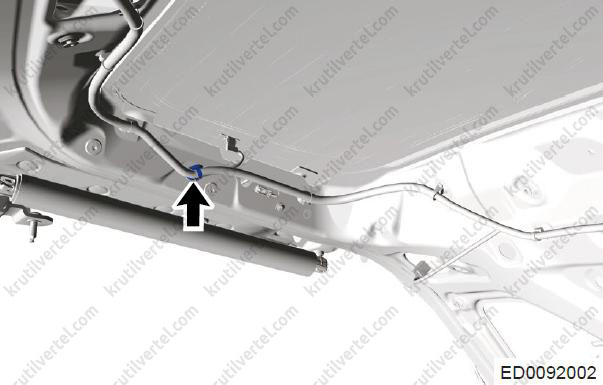

- Використовуючи викрутку, обгорнуту захисною стрічкою, звільніть верхню панель облицювання лівої задньої стійки кузова (щоб отримати можливість від'єднати роз'єм упору з електроприводом).
- Від'єднайте гніздо (стрілка).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка)")
- За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори (стрілка) у верхній та нижній частинах упору з електроприводом дверей багажного відділення.
- Знімайте упор із електроприводом у напрямку стрілки.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Знімайте упор з електроприводом у напрямку стрілки")
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при встановленні упору з електроприводом дверей багажного відділення необхідно встановити втулку джгута проводів. А якщо ні, то в цю область може проникати вода.
Газовий упор дверей багажного відділення (при відповідному оснащенні)
Зняття та встановлення
Увага:
При знятті газового упору потрібно один помічник для утримування дверей багажного відділення; не допускайте падіння або раптового закривання дверей багажного відділення. Це може призвести до нещасних випадків.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть праву газову опору дверей багажного відділення:
- За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори (стрілка) у верхній частині газового упору дверей багажного відділення.
- За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори (стрілка) у нижній частині газового упору дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатори (стрілка) в нижній частині газового упору дверей багажного відділення")
4. Установка здійснюється у порядку, зворотному порядку зняття.

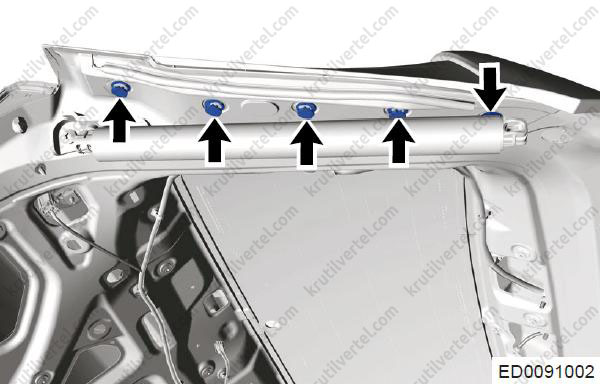

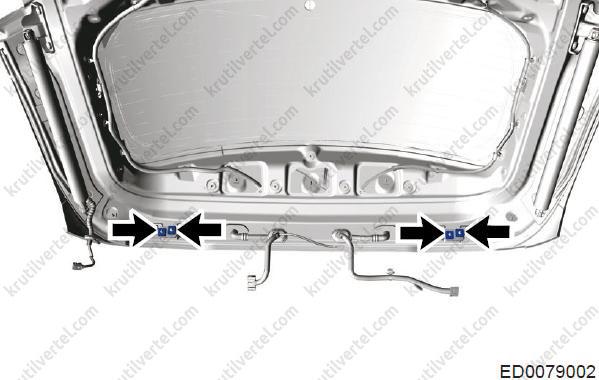

Контактна смуга захисту від затискання дверцятами багажного відділення (при відповідному оснащенні)
Зняття та встановлення
Примітка:
Для лівої та правої контактної смуги захисту від затискання використовується аналогічна процедура. Процедура, описана нижче, призначена для лівої контактної лінії захисту від затискання.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть ліву панель облицювання дверей багажного відділення.
4. Зніміть контактну смугу захисту від затискання дверей багажного відділення:
- За допомогою викрутки, оберненої захисною стрічкою, звільніть пластикові фіксатори (стрілки) контактної смуги захисту від затискання дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "За допомогою викрутки, оберненої захисною стрічкою, звільніть пластикові фіксатори (стрілки) контактної смуги захисту від затискання дверей багажного відділення")

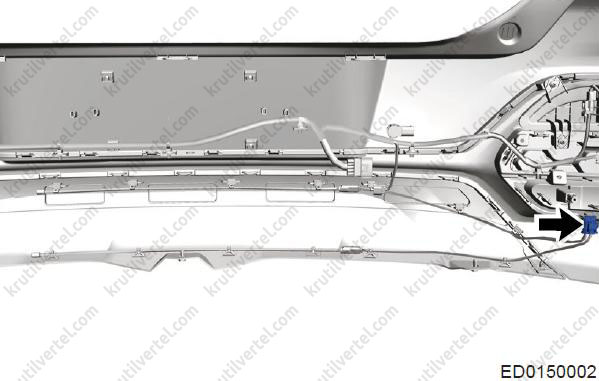

- Від'єднайте роз'єм контактної смуги захисту від затискання.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) контактної смуги захисту від затискання")
- Зніміть контактну смугу захисту від затискання дверей багажного відділення.
5. Установка здійснюється у порядку, зворотному порядку зняття.
Перевірка технічного стану

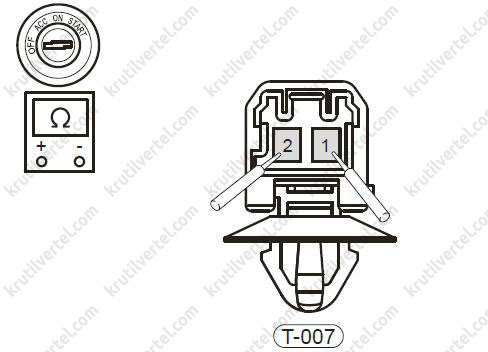

Встановіть кнопковий вимикач запалювання у положення OFF (Вимк.). За допомогою цифрового мультиметра виміряйте опір датчика, стандартне значення опору якого вказано в таблиці:
| Під'єднання мультиметра | Стан | Вказана умова (при кімнатній температурі) |
| Т-007 (1)-Т-007 (2) | Затискання | 31 Ом |
| Т-007(1) – Т-007(2) | Затискання відсутня | 5560 Ом |
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Встановіть кнопковий вимикач запалювання в положення OFF")
Блок керування електроприводом дверей багажного відділення (при відповідному оснащенні)
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть нижню ліву панель облицювання задньої стійки кузова.

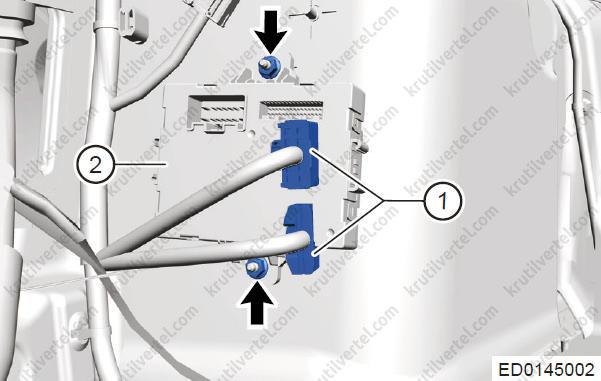

4. Зніміть блок керування електроприводом дверей багажного відділення з електроприводом:
- Відверніть гайки (стрілки) кріплення блоку керування електроприводом дверей багажного відділення та від'єднайте роз'єм (1) джгута дротів блоку керування електроприводом.
Примітка:
Момент затягування: 7 ± 1 Н∙м.
- Зніміть блок (2) керування електроприводом дверей багажного відділення.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть блок (2) управління електроприводом дверей багажного відділення")
5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Після заміни блоку керування електроприводом дверцят багажного відділення, використовуючи діагностичний тестер, виконайте операцію самонавчання, а після успішного завершення навчання виконайте відповідну операцію з кожним функціональним перемикачем. Переконайтеся, що кожна функція дверей багажного відділення з електроприводом працює нормально.
- При від'єднанні "негативного" дроту від акумуляторної батареї або живлення блоку керування електроприводом; після повторного ввімкнення живлення необхідно активувати охоронну систему автомобіля.
Модуль датчика відкриття дверей багажного відділення рухом ноги (при відповідному оснащенні)
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть модуль датчика відкриття дверей багажного відділення рухом ноги:
- Відкрутіть два гвинти (стрілки) кріплення датчика відчинення дверей багажного відділення рухом ноги та від'єднайте роз'єм (1) джгута проводів.
Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.
- Зніміть модуль датчика відкриття дверей багажного відділення рухом ноги.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Зніміть модуль датчика відчинення дверей багажного відділення рухом ноги")
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Після заміни модуля датчика відчинення дверей багажного відділення рухом ноги встановіть кнопковий вимикач запалювання в положення OFF (ВИМК.), закрийте чотири двері, заберіть ключ PEPS на 30 см від автомобіля, здійсніть ударний рух ногою (стусан) у напрямку під заднім бампером. При цьому нога повинна наблизитись до заднього бампера на відстань менше 8 см на 0,5 с ~ 1,5 с. Після здійснення такої дії двічі мигнуть покажчики повороту, і двері багажного відділення автоматично відчиняться/зачиняться. Двері багажного відділення зупиниться, коли такий самий рух буде здійснено під час руху дверей багажного відділення.
- Якщо ця функція не працює через кілька нештатних дій, система перейде в режим захисту. Зачекайте 10 секунд і проведіть ногою знову. У режимі захисту під час відкриття дверей багажного відділення є деяка затримка, що є нормою.
Антена датчика відкриття дверей багажного відділення рухом ноги (при відповідному оснащенні)
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть антену датчика відкриття дверей багажного відділення рухом ноги:
- Від'єднати роз'єм (1) джгута проводів модуля датчика відчинення дверей багажного відділення рухом ноги.
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Від'єднати роз'єм (1) джгута проводів модуля датчика відкривання дверей багажного відділення рухом ноги")

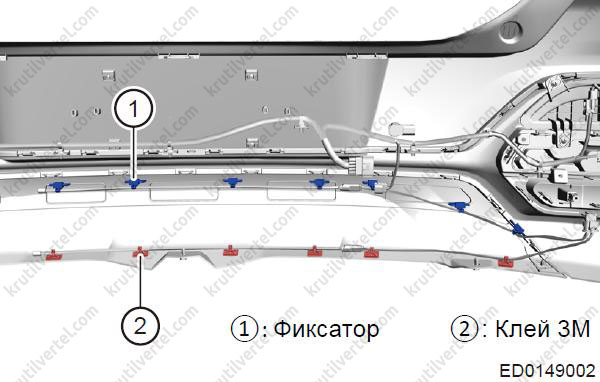

- Використовуючи спеціальний інструмент, звільніть фіксатори антени та антену (нижня антена закріплена клеєм 3М (2)).
![двері та капот Chery Tiggo 8 з 2018 року, двері та капот Чері Тігго 8 з 2018 року]( "Використовуючи спеціальний інструмент, звільніть фіксатори антени та антену (нижня антена закріплена клеєм 3М(2))")
4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Рівно встановлюйте антену в зоні чутливості, без вигинів та пошкоджень. Для з'єднання антени таких вимог немає.
- Перед приклеюванням антени спочатку зірвіть захисну наклейку бампера.
- Якщо температура навколишнього середовища не відповідає температурі приклеювання (температура приклеювання повинна становити 18-40°C), необхідно заздалегідь прогріти клей 3M антени датчика відкривання дверей багажного відділення рухом ноги. Температура має становити 23°C.
- Для наклеювання мітки клеєм 3М передбачено окреме місце.
- При кріпленні на клей 3М необхідно натиснути із зусиллям 10-50 Н/см².
- Після приклеювання антени уникайте торкання/трясіння антени і тримайте антену нерухомо.
