Загальна інформація про роботизовану коробку передач Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
коробка передач Chery, ремонт коробки передач Chery, заміна коробки передач Chery, заміна оливи в коробці передач Chery, коробка передач Chery Tiggo, ремонт коробки передач Chery Tiggo, заміна коробки передач Chery Tiggo, заміна оливи в коробці передач Chery Tiggo
1. Загальна інформація
Опис

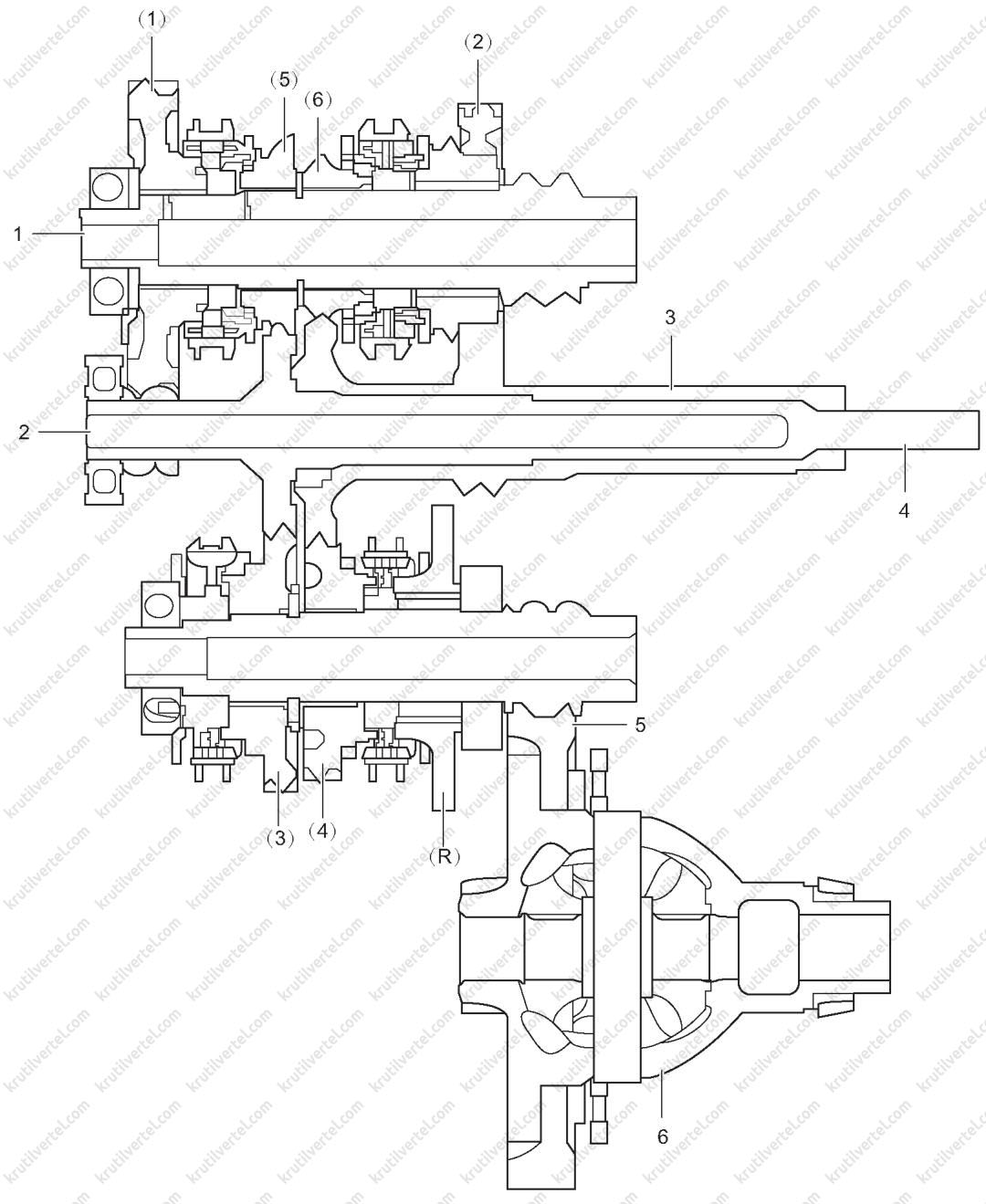

Основні компоненти коробки передач
- Вторинний вал 1.
- Вторинний вал 2
- Первинний вал 2
- Первинний вал 1.
- Головна передача.
- іференціал.
Особливості коробки передач 625 DHA:
Автоматична коробка передач із подвійним зчепленням – роботизована механічна коробка передач. Передачі перемикаються за рахунок передачі моменту, що крутить, до вторинних валів за допомогою подвійного зчеплення. Первинний вал 1 забезпечує увімкнення 1/3/5 передач. Первинний вал 2 забезпечує включення 2/4/6/ передач та передачі заднього ходу. Увімкнення передач здійснюється за допомогою подвійного зчеплення. Крутний момент двигуна підводиться до одного з вторинних валів практично без переривання.
Ефективність цієї коробки така ж як у механічної коробки передач. Вона забезпечує зниження витрати палива, якщо порівнювати цю коробку з гідромеханічною коробкою передач. Роботизована секвентальна коробка передач (DCT) забезпечує дуже швидкі перемикання передач без розриву моменту, що крутить. Передачі можуть перемикатися вручну або автоматично (у разі зчеплення включаються/вимикаються автоматично). Блок управління коробкою передач ефективно визначає можливі несправності, забезпечуючи цим захист коробки від пошкодження та високу надійність.

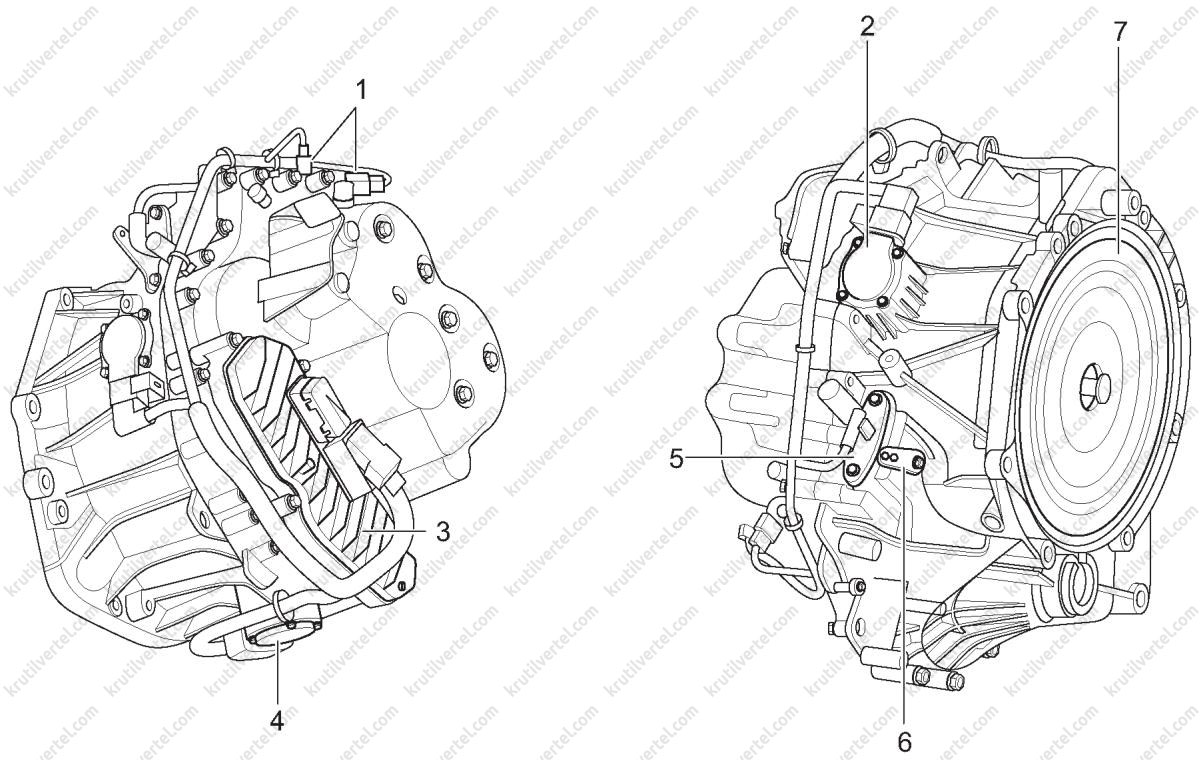

Допоміжні компоненти коробки передач
- Датчик швидкості первинного валу.
- Електропривод зчеплення 1.
- Блок управління коробкою передач з перемикаючим електроприводом.
- Електропривод зчеплення 2
- Датчик передачі.
- Зовнішній важіль перемикання передач.
- Двомасовий маховик.
Вимоги до транспортування та зберігання коробки передач
1. Для завантаження або підвішування коробки передач за вуха під час транспортування необхідно використовувати спеціальне обладнання.
2. Не допускайте ударів по коробці, падіння коробки. Плавно піднімайте її при переміщенні і не торкайтеся поверхонь, що сполучаються (привалкових площин, перш за все, з двигуном. Транспортувати коробку передач можна тільки після професійного усунення несправностей.
3. Зберігати коробку передач можна лише у спеціально обладнаних місцях, у сухому вентильованому приміщенні. Не залишайте коробку передач на вулиці, на сонці або під дощем.
4. Закривайте її від пилу відповідними матеріалами, якщо він повинен зберігатися більше 1 місяця.
5. Не дозволяйте не підготовленим співробітникам торкатися механізму перемикання передач при складанні силового агрегату. Ніколи не дозволяйте не підготовленим співробітникам знімати або встановлювати компоненти коробки передач.
Призначення контактів роз'єму блоку TCU

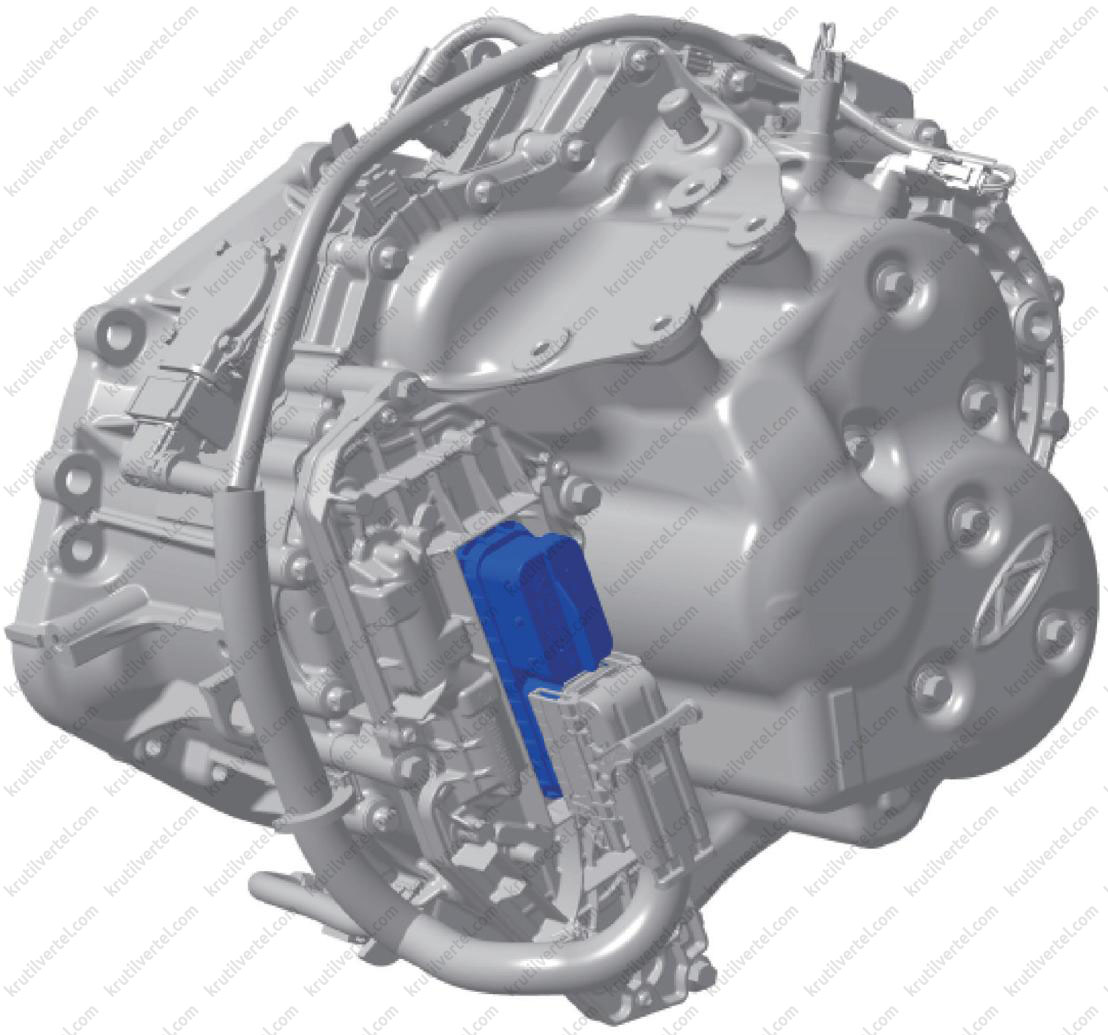

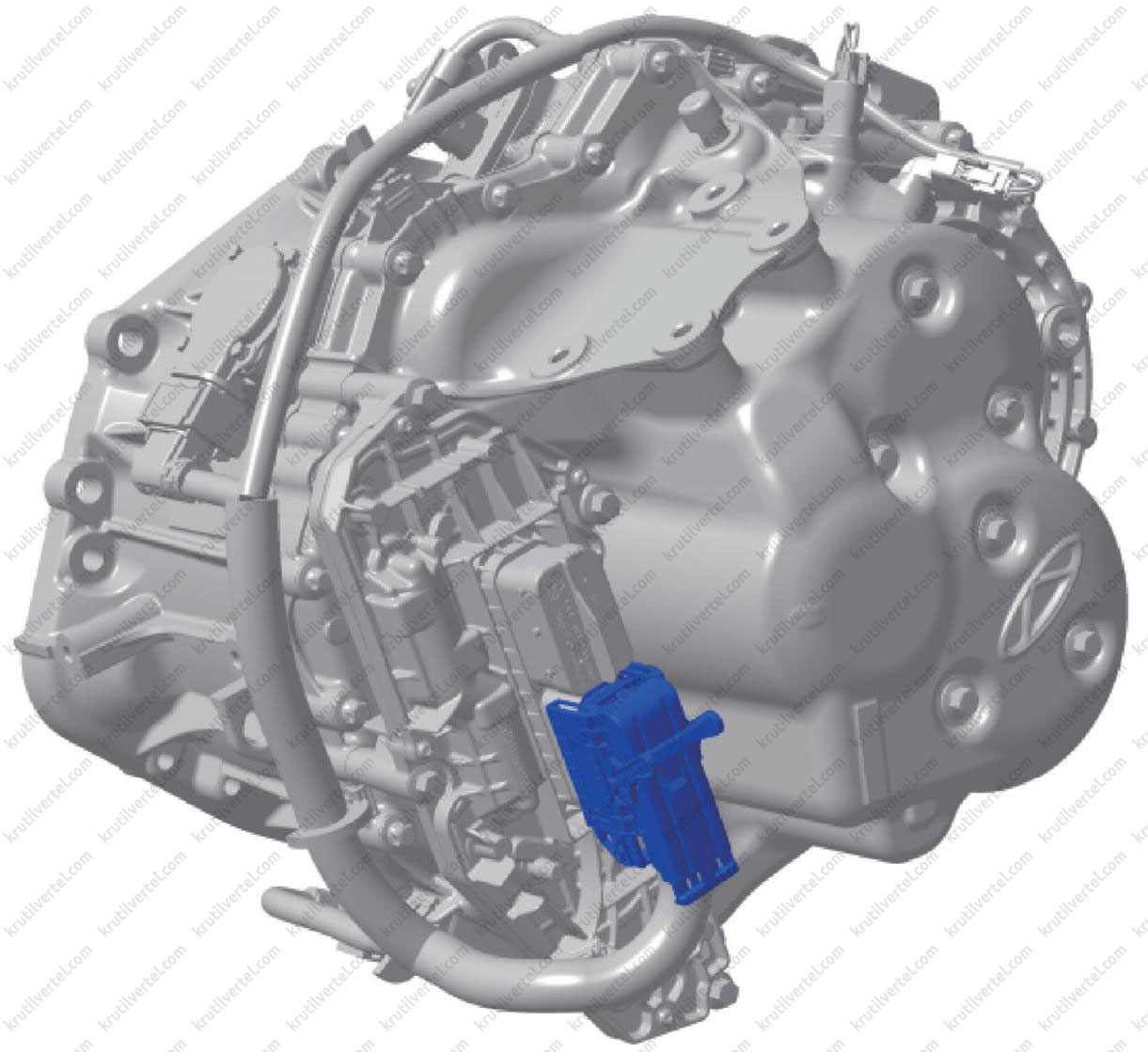

Роз'єм A блоку TCU
