Заміна елементів ременів безпеки Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

4. Заміна елементів ременів безпеки

Увага:
- Щоб уникнути нещасних випадків при знятті елементів ременів безпеки, надягайте засоби індивідуального захисту.
- При знятті ременів безпеки докладіть зусиль. Виключіть грубі дії.
- Будьте обережні, щоб не подряпати оздоблення салону або лакофарбове покриття кузова при знятті елементів ременів безпеки.

Паски безпеки передніх сидінь

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Зняття

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть нижню панель облицювання середньої лівої стійки кузова.

4. Зніміть ремінь безпеки сидіння водія:

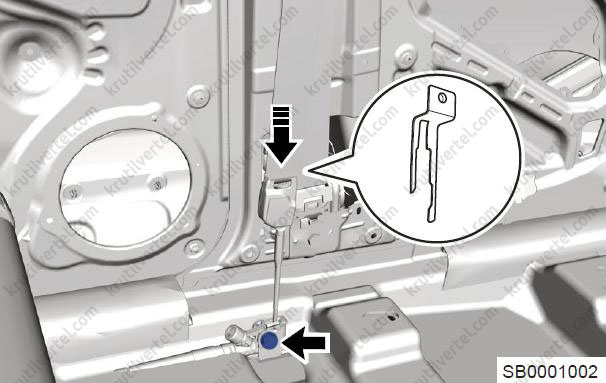

• Використовуючи спеціальний інструмент, вставте торцеву пластину переднатягувача у напрямку стрілки та від'єднайте ремінь переднього сидіння. Відкрутіть болт (стрілка) кріплення з торцевої пластини переднатягувача.

Примітка:
Момент затягування: 50 ± 5 Н∙м.

• Зніміть верхнє облицювання середньої лівої стійки кузова.

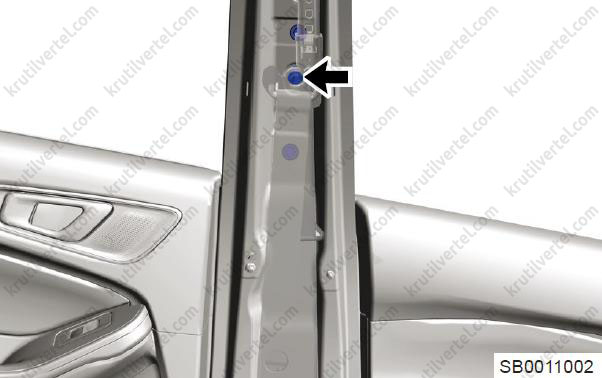

• Відкрутіть болт (стрілка) кріплення у верхній частині ременя безпеки переднього сидіння, потім відкрутіть два гвинти кріплення вилкового кронштейна ременя безпеки.

Примітка:
Момент затяжки: 50 ± 5 Н∙м (болт) та 2,5 ± 0,5 Н∙м (гвинт).

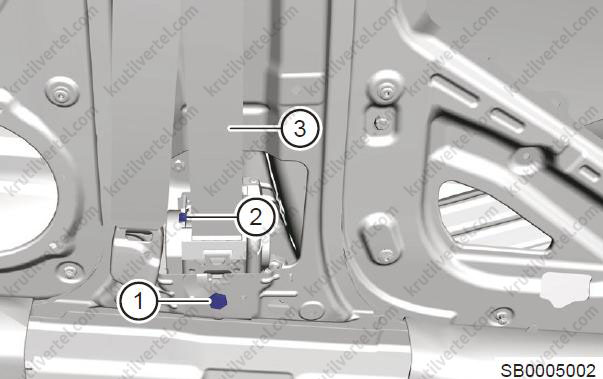

• Відкрутіть болт (1) кріплення ременя безпеки переднього сидіння, що втягує котушки.

Примітка:
Момент затягування: 50 ± 5 Н∙м.

• Зніміть роз'єм втягуючої котушки ременя безпеки переднього сидіння (2) (ремінь безпеки для версії топового рівня комплектації).
• Зніміть ремень безпеки сидіння водія (3).

5. Установка здійснюється у порядку, зворотному порядку зняття.

Перевірка технічного стану

Увага:
НЕ розбирайте ремень безпеки переднього сидіння, що втягує котушку.

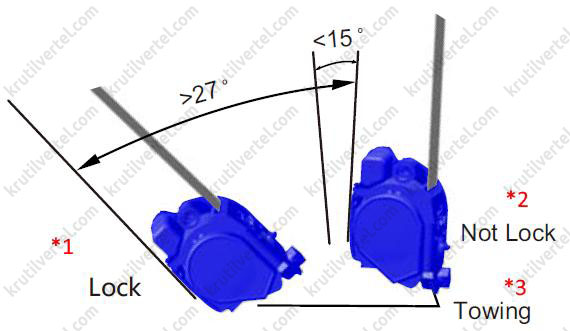

Існує проблема з діапазоном кута блокування. Котушка, що втягує, не повинна блокуватися в межах 15° від положення установки. Вона може бути заблокована або розблокована, коли кут становить від 15° до 27°. При цьому вона повинна блокуватись під кутом більше 27°. Якщо результат не відповідає потрібним, замініть ремінь безпеки переднього сидіння в зборі.

Встановлення

Увага:
- При установці ременя безпеки переднього сидіння не допускайте попадання оливи та перевірте ремінь на наявність пошкоджень.
- При установці ременя безпеки переднього сидіння обов'язково затягніть усі болти та гвинти кріплення із зазначеним моментом.

Версії зі стандартним рівнем комплектації:

1. Візьміть справний ремінь безпеки сидіння водія, відверніть болт кріплення котушки, що втягує; потім встановіть T-подібний гачок котушки, що втягує, в паз пластини кріплення в середній стійці кузова; потім встановіть знятий болт у котушку, що втягує; нарешті, затягніть болт. Момент затягування 50 ± 5 Н∙м.

Версії з топовим рівнем комплектації:

2. Візьміть справний ремінь безпеки сидіння водія, вставте роз'єм внутрішнього джгута проводів переднатягувача ременя безпеки в роз'єм газогенератора котушки, що втягує, і натисніть кнопку блокування; переконайтеся в тому, що роз'єм підключений та зафіксований належним чином (кут у з'єднанні дорівнює 45°); потім відверніть болт кріплення котушки, що втягує; потім вставте Т-подібний гачок котушки, що втягує, в паз кріпильної пластини котушки, що втягує, на середній стійці кузова; після цього встановіть знятий болт назад у котушку, що втягує; затягніть болт. Якщо джгут дротів роз'єму занадто довгий або заважає лямці ременя, вставте джгут дротів у середню стійку кузова і збільште зазор між джгутом дротів і лямкою ременя. Момент затягування: 50 ± 5 Н∙м.

Продовження опису спільних робіт:

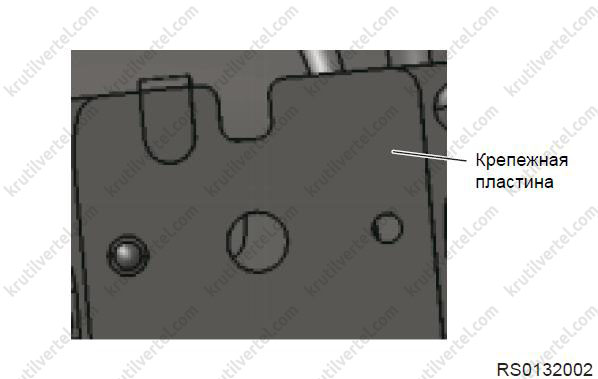

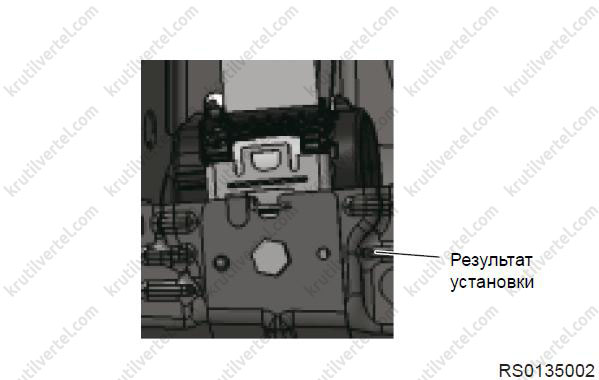

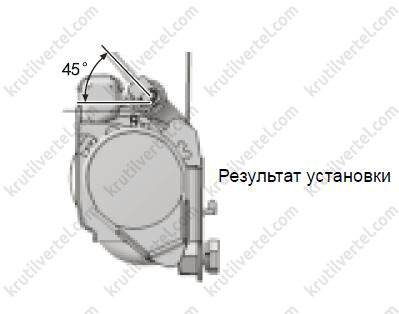

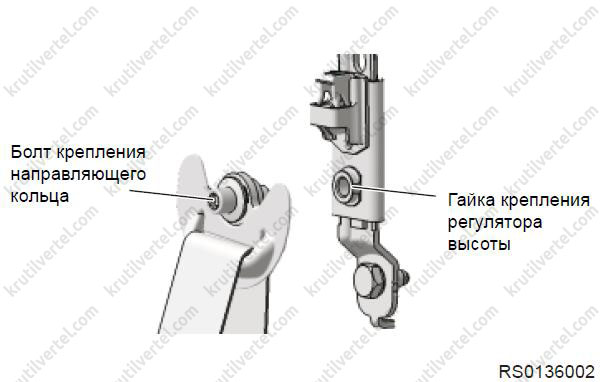

3. Після встановлення котушки, що втягує, встановіть болт кріплення направляючого кільця в гайку кріплення регулятора висоти і, нарешті, затягніть болт (лямка ременя на ділянці між котушкою, що втягує, і направляючим кільцем повинна бути гладкою, без пошкоджень і перекручування). Момент затягування: 50 ± 5 Н∙м.

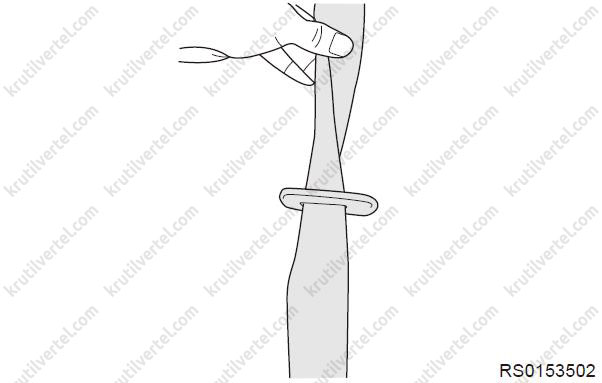

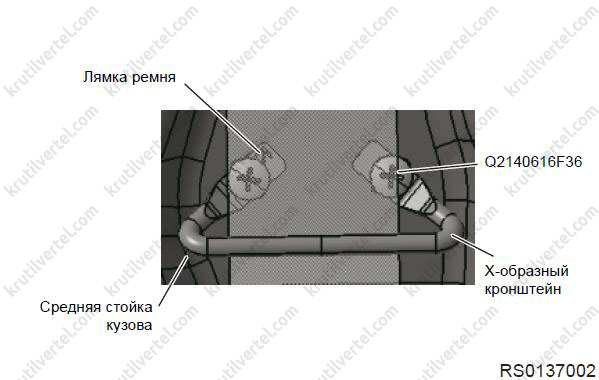

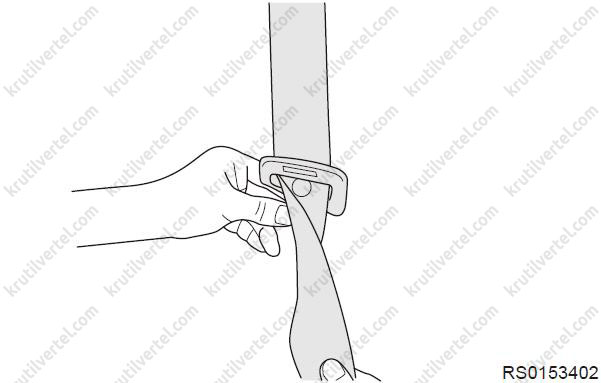

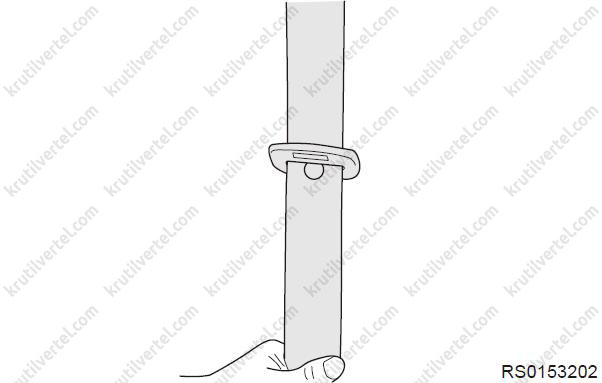

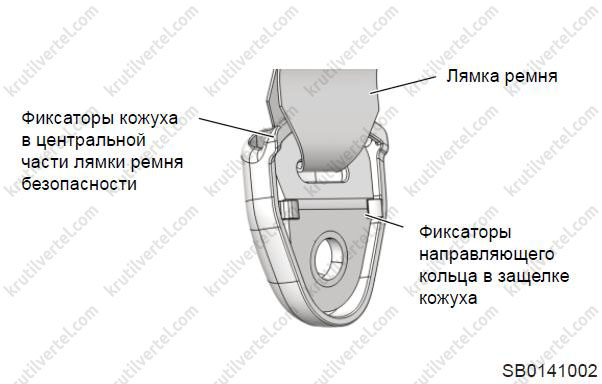

4. Візьміть справний вилковий кронштейн і пропустіть через нього лямку ременя. Отвір під вилковий кронштейн необхідно поєднати з отвором у середній стійці кузова (зверніть увагу на напрямок установки вилкового кронштейна, стрілка, нанесена на вилковий кронштейн, повинна бути звернена до даху), затягніть гвинт з напівкруглою головкою та хрестоподібним шліцом66 (Q21). Момент затяжки: 2,5±0,5 Н∙м.

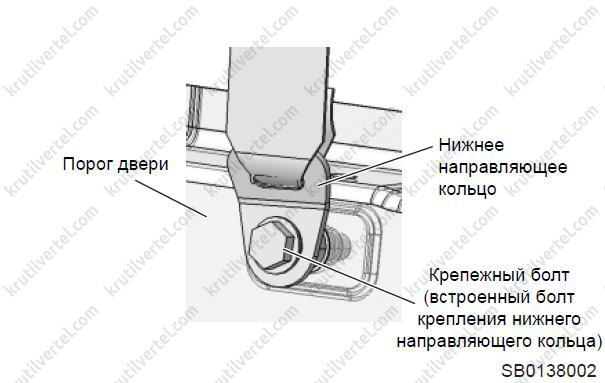

5. Після виконання вищевказаних процедур пропустіть нижню кріпильну торцеву пластину, скобу та лямку ременя безпеки через отвір у верхній панелі облицювання середньої стійки кузова. Після встановлення панелі облицювання середньої стійки кузова встановіть болт кріплення нижньої торцевої пластини ременя безпеки у відповідний отвір на порозі дверей і, нарешті, затягніть болт (лямка ременя на ділянці між нижньою торцевою пластиною та направляючим кільцем) повинна бути гладкою, без пошкоджень. Момент затягування: 50 ± 5 Н∙м.

6. Після встановлення нижньої торцевої пластини ременя безпеки встановіть кожух. Результат складання показаний малюнку. Зніміть штрих-код із ременя безпеки сидіння водія та вклейте його у відповідне місце у реєстраційній картці автомобіля.

Паски безпеки сидінь другого ряду в зборі

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Зняття

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть ремінь безпеки сидіння другого ряду:

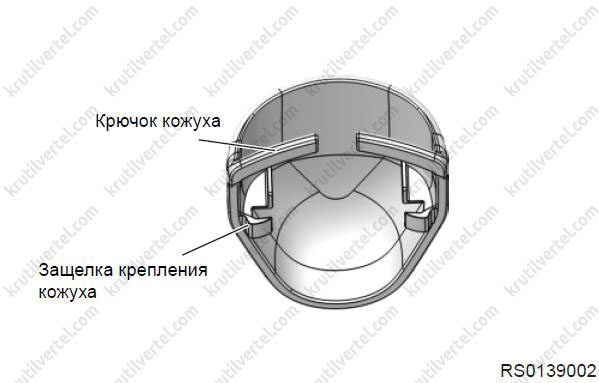

• Зніміть нижню торцеву захисну кришку ременя безпеки сидіння другого ряду (стрілка).

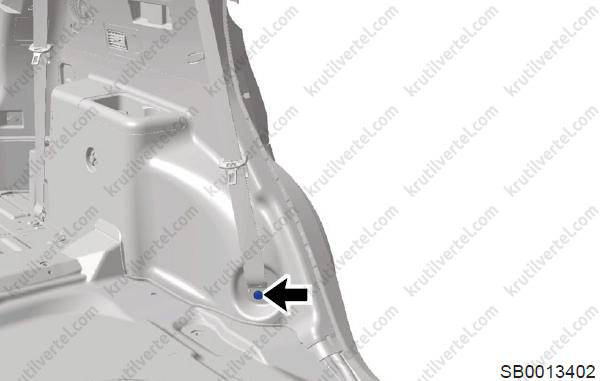

• Відкрутіть нижній болт кріплення ременя безпеки сидіння другого ряду (стрілка).

• Зніміть нижню панель облицювання задньої стійки кузова.
• Зніміть верхню панель облицювання задньої стійки кузова.

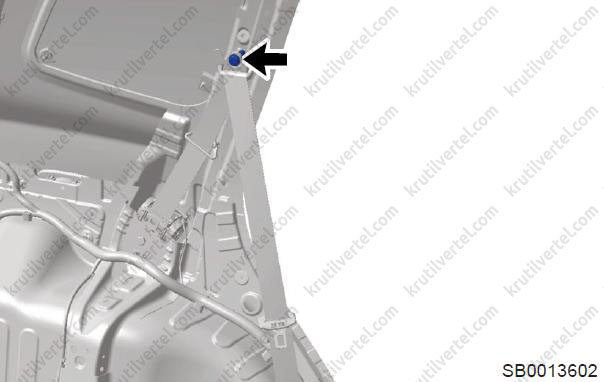

• Відкрутіть болт кріплення направляючого кільця (стрілка) і зніміть напрямне кільце.

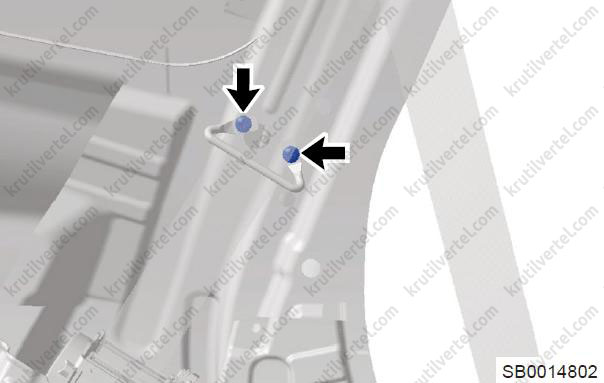

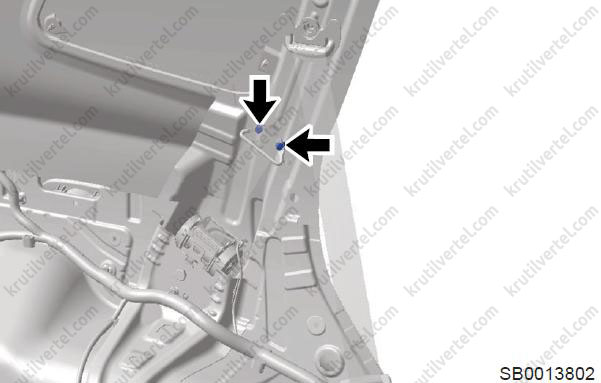

• Відкрутіть два гвинти кріплення вилкового кронштейна (стрілка) і зніміть вилковий кронштейн.

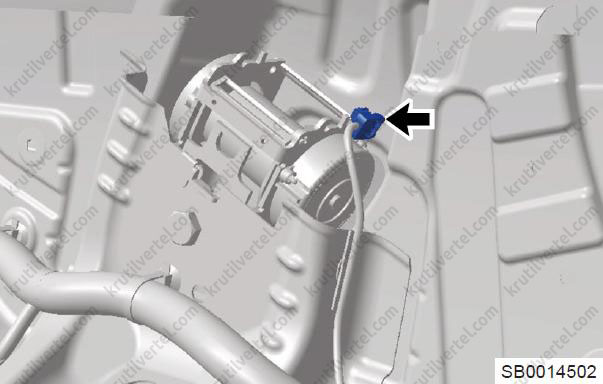

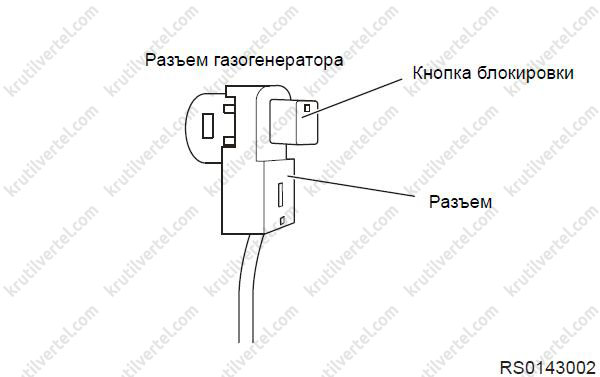

• Від'єднайте роз'єм газогенератора котушки, що втягує (версії топового рівня комплектації).

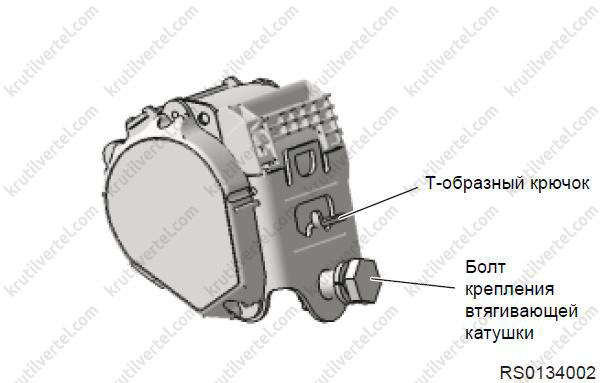

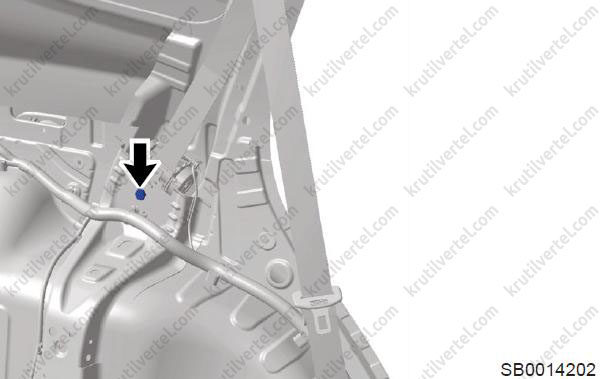

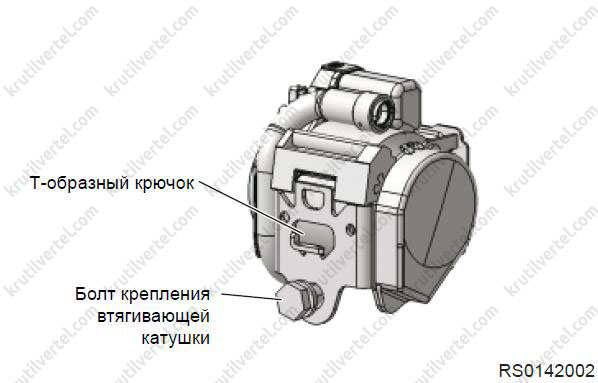

• Відкрутіть болт (стрілка) кріплення котушки, що втягує, і вийміть Т-подібний гачок з панелі кріплення.

Перевірка технічного стану

Виконується так само, як і на ремені безпеки переднього сидіння в зборі (див. відповідний розділ вище).

Встановлення

Увага:
- При установці ременя безпеки сидіння другого ряду не допускайте попадання оливи та перевірте ремінь на наявність пошкоджень.
- При установці ременя безпеки сидіння другого ряду обов'язково затягніть усі болти та гвинти кріплення із зазначеним моментом.
- Виконайте складання на автомобілі у суворій відповідності до специфікації матеріалів. Забороняється замінювати деталі складальних вузлів без дозволу.
- Забороняється замінювати компоненти складальних вузлів, такі як болт, шайба тощо без дозволу.
- При випадковому падінні компонентів під час переміщення та встановлення перевірте пластмасові елементи (наприклад, котушки, що втягує) на наявність тріщин. При виявленні тріщини, щоб уникнути випадкових травм, запакуйте та промаркуйте компонент належним чином, а потім утилізуйте.
- Перед встановленням перевірте стан ременя безпеки; після складання потягніть лямку ременя і застебніть її в замку, щоб переконатися, що все працює нормально. Переконайтеся, що предмети (наприклад, інструменти тощо) не можуть подряпати ремені під час збирання.

1. Встановіть ремінь безпеки сидіння другого ряду:

• Візьміть справний ремінь безпеки лівого сидіння другого ряду, відверніть болт кріплення котушки, що втягує; потім встановіть T-подібний гачок котушки, що втягує, в паз пластини кріплення в задній стійці кузова; потім встановіть знятий болт у котушку, що втягує; нарешті, затягніть болт. Момент затягування: 50 ± 5 Н∙м.

• Вставте роз'єм переднатягувача ременя безпеки салонного джгута проводів у роз'єм газогенератора котушки, що втягує, і натисніть кнопку блокування. Переконайтеся, що роз'єм правильно підключений та зафіксований (версії топового рівня комплектації).

• Після встановлення котушки, що втягує, встановіть болт кріплення напрямного кільця в кріпильний отвір на задній стійці кузова, після чого затягніть болт, щоб встановити напрямне кільце. Момент затягування: 50 ± 5 Н∙м.

• Візьміть вилковий кронштейн і пропустіть через нього лямку ременя. Отвір під вилковий кронштейн поєднаний з отвором у задній стійці кузова. Встановіть та затягніть гвинти кріплення (стрілки). Момент затяжки: 2,5 ± 0,5 Н∙м.

• Встановіть нижню панель облицювання задньої стійки кузова.
• Встановіть верхню панель облицювання задньої стійки кузова.
• Після виконання вищевказаних процедур пропустіть нижню кріпильну торцеву пластину, скобу та лямку ременя безпеки через отвір у верхній панелі облицювання задньої стійки кузова. Після встановлення верхньої панелі облицювання задньої стійки кузова встановіть болт нижньої торцевої пластини ременя безпеки у відповідний отвір у колісній арці і нарешті затягніть болт (стрілка). Момент затягування: 50 ± 5 Н∙м.

• Після встановлення нижньої торцевої пластини ременя безпеки встановіть кожух ременя безпеки (стрілка) на торцеву пластину. Зніміть штрих-код із ременя безпеки лівого сидіння другого ряду і вклейте його у відповідне місце у реєстраційній картці автомобіля.

2. Підключіть «негативний» кабель до акумулятора.

Ремінь безпеки центрального сидіння другого ряду

Зняття

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть ремінь безпеки центрального сидіння:

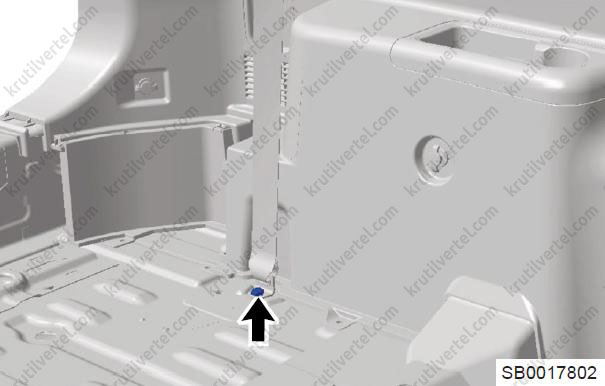

• Відкрутіть болт кріплення ременя безпеки центрального сидіння (стрілка).

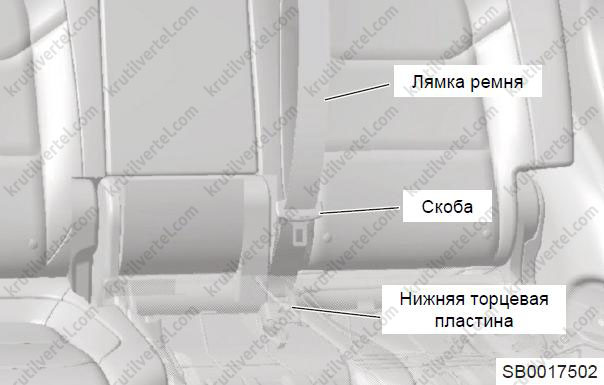

• Витягніть лямку, скобу та нижню торцеву пластину ременя безпеки.

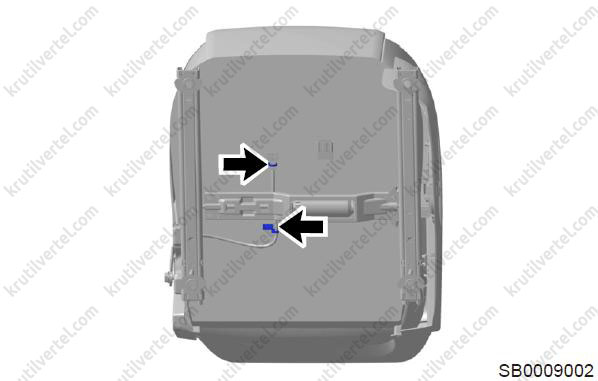

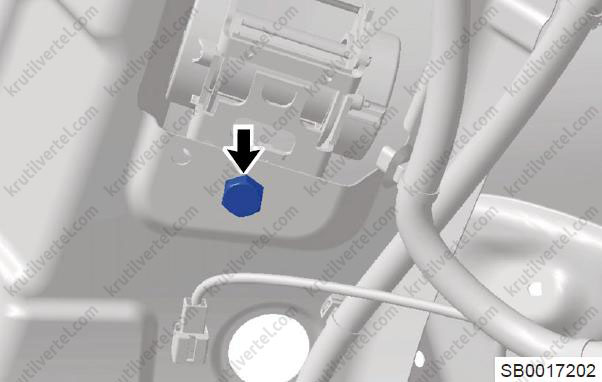

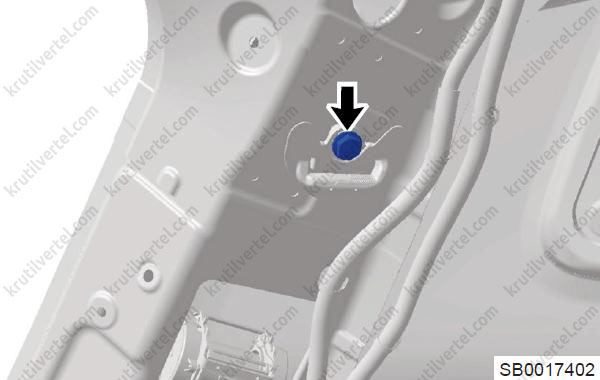

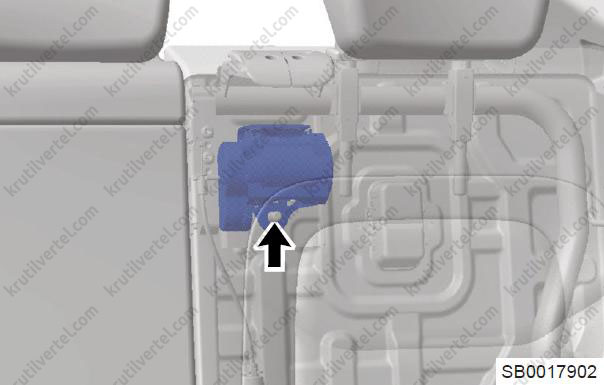

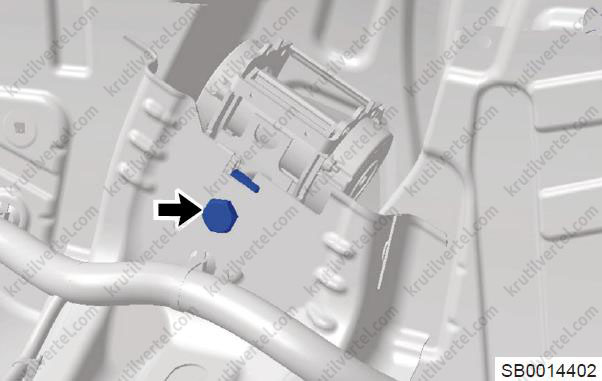

• Відкрутіть болт (стрілка) кріплення котушки, що втягує, до каркаса сидіння, зніміть котушку, що втягує (1), з обмежувального гачка на каркасі сидіння і приберіть убік.

Перевірка технічного стану

Увага:
НЕ розбирайте ремень безпеки центрального сидіння другого ряду, що втягує котушку.

Ремінь безпеки центрального сидіння другого ряду має адаптивну конструкцію, вимог до куту блокування відсутні.

Встановлення

Увага:
- Пропустіть лямку, скобу та нижню торцеву пластину через отвір у каркасі сидіння, уникаючи подряпин.
- Вищевказана складальна операція повинна виконуватись на заводі з виробництва сидінь. Після встановлення лівого сидіння другого ряду зніміть штрих-код із ременя безпеки центрального сидіння та розмістіть його у відповідному місці в автомобілі.
- Завод-виробник сидінь повинен провести повний контроль моменту затягування.

1. Встановіть ремінь безпеки заднього центрального сидіння:

• Спочатку вийміть ремінь безпеки центрального сидіння другого ряду, встановіть кріпильний отвір втягуючого пристрою на болт кріплення на каркасі сидіння і поєднайте обмежувальний гачок втягуючого пристрою з обмежувальним гачком каркаса сидіння. Потім встановіть та затягніть гайку (стрілка) кріплення, що постачається постачальником сидінь. Момент затягування: 50 ± 5 Н∙м.

• Після виконання вищевказаних процедур пропустіть лямку, скобу та нижню торцеву пластину ременя безпеки центрального сидіння другого ряду через отвір у сидінні. Затягніть болт (стрілка) кріплення нижньої торцевої пластини до каркаса, пропустивши лямку ременя. Момент затягування: 50 ± 5 Н∙м.

2. Підключіть «негативний» кабель до акумулятора.

Паски безпеки сидінь третього ряду в зборі

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Зняття

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть ремінь безпеки сидіння третього ряду:

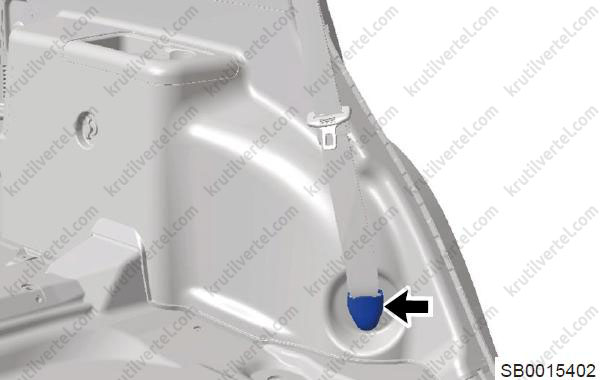

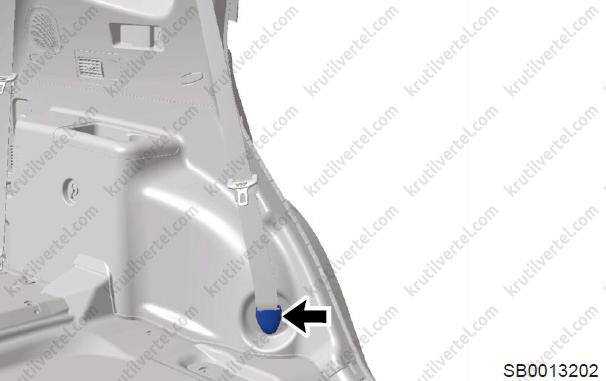

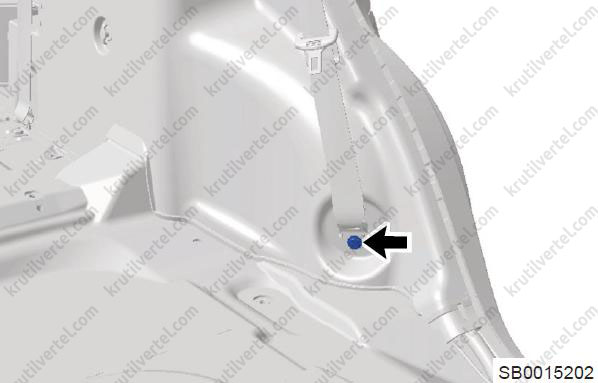

• Відкрутіть нижній болт кріплення ременя безпеки сидіння третього ряду (стрілка).

• Зніміть верхню панель облицювання задньої стійки кузова.
• Зніміть нижню панель облицювання задньої стійки кузова.

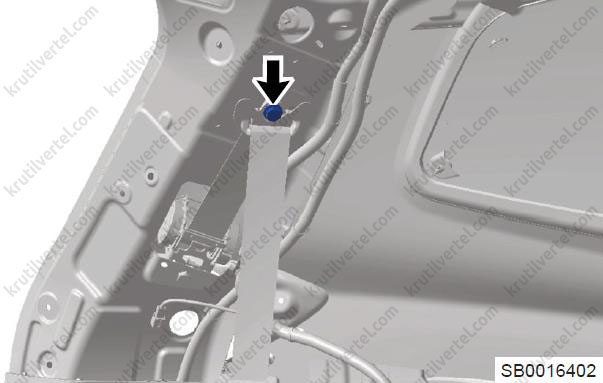

• Відкрутіть болт кріплення направляючого кільця (стрілка) і зніміть напрямне кільце.

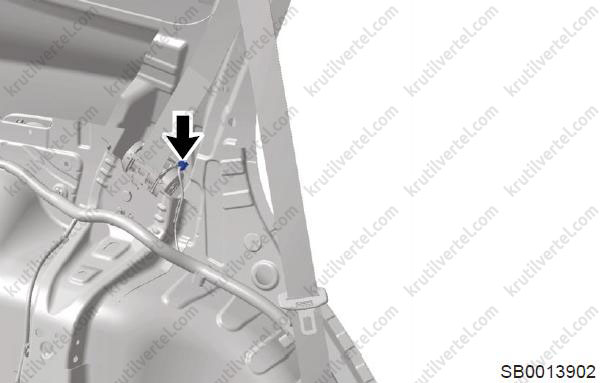

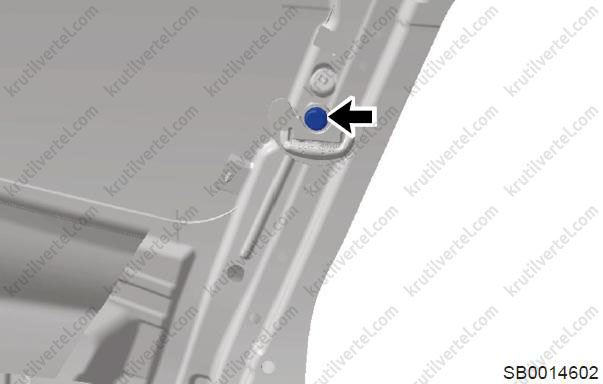

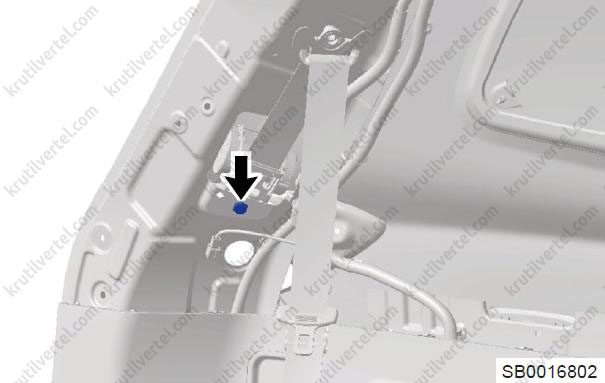

• Відкрутіть болт (стрілка) кріплення котушки, що втягує, і вийміть Т-подібний гачок з панелі кріплення.

Перевірка технічного стану

Виконується так само, як і на ремені безпеки переднього сидіння в зборі (див. відповідний розділ вище).

Встановлення

Увага:
- При установці ременя безпеки сидіння третього ряду не допускайте попадання оливи та перевірте ремінь на наявність пошкоджень.
- При установці ременя безпеки сидіння третього ряду обов'язково затягніть усі болти та гвинти кріплення із зазначеним моментом.
- Виконуйте складання на автомобілі відповідно до специфікації матеріалів. Заміна компонентів без дозволу не допускається.
- Забороняється замінювати компоненти складальних вузлів, такі як болт, шайба тощо без дозволу.
- При випадковому падінні компонентів під час переміщення та встановлення перевірте пластмасові елементи (наприклад, котушки, що втягує) на наявність тріщин. При виявленні тріщини, щоб уникнути випадкових травм, запакуйте та промаркуйте компонент належним чином, а потім утилізуйте.
- Перед встановленням перевірте стан ременя безпеки; після складання потягніть лямку ременя і застебніть її в замку, щоб переконатися, що все працює нормально. Переконайтеся, що предмети (наприклад, інструменти тощо) не можуть подряпати ремені під час збирання.

1. Встановіть ремінь безпеки сидіння третього ряду:

• Візьміть справний ремінь безпеки лівого сидіння третього ряду, відверніть болт кріплення котушки, що втягує; потім встановіть T-подібний гачок котушки, що втягує, в паз пластини кріплення в задній стійці кузова; потім встановіть знятий болт у котушку, що втягує; нарешті, затягніть болт. Момент затягування: 50 ± 5 Н∙м.

• Після встановлення котушки, що втягує, встановіть болт кріплення напрямного кільця в кріпильний отвір на задній стійці кузова, після чого затягніть болт, щоб встановити напрямне кільце. Момент затягування: 50 ± 5 Н∙м.

• Після виконання вищевказаних процедур пропустіть нижню кріпильну торцеву пластину, скобу та лямку ременя безпеки через отвір у верхній панелі облицювання задньої стійки кузова. Після встановлення верхньої панелі облицювання задньої стійки кузова встановіть болт нижньої торцевої пластини ременя безпеки у відповідний отвір у колісній арці і нарешті затягніть болт. Момент затягування: 50 ± 5 Н∙м.

2. Підключіть «негативний» кабель до акумулятора.

Замок ременя безпеки переднього сидіння у зборі

Перевірка на автомобілі

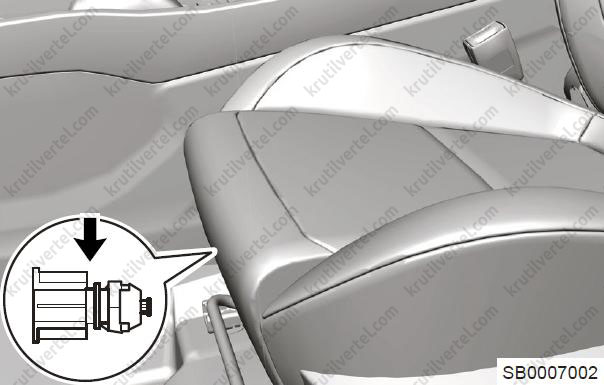

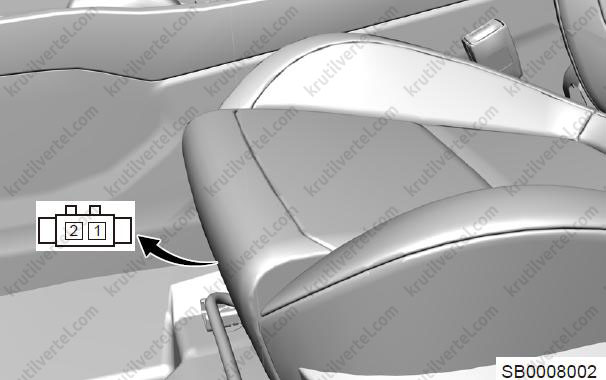

1. Від'єднайте роз'єм ременя безпеки переднього сидіння (стрілка).

2. Виміряйте опір між контактами 1 і 2 роз'єму замка ременя безпеки переднього сидіння за допомогою цифрового мультиметра. У нормальних умовах при пристебнутому ремені безпеки виміряний опір має дорівнювати ꝏ Ом (провідності немає); при відстебнутому ремені безпеки переднього сидіння виміряний опір має бути меншим за 1 Ом (провідність є). Якщо результат не відповідає потрібним, замініть замок ременя безпеки переднього сидіння в зборі.

Зняття

Примітка:
Для замків ременя безпеки переднього пасажира водія виконуються аналогічні дії; процедури, наведені нижче, застосовуються до замку ременя безпеки водія.

Увага:
Будьте обережні, щоб не пошкодити джгут проводів і роз'єм при знятті замка ременя безпеки переднього сидіння.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть переднє сидіння.

4. Зніміть замок ременя безпеки водія:

• Від'єднайте затискач джгута проводів замка ременя безпеки (стрілка) від нижньої частини сидіння.
• Від'єднайте затискач джгута проводів замка ременя безпеки водія (стрілка) від нижньої частини сидіння.

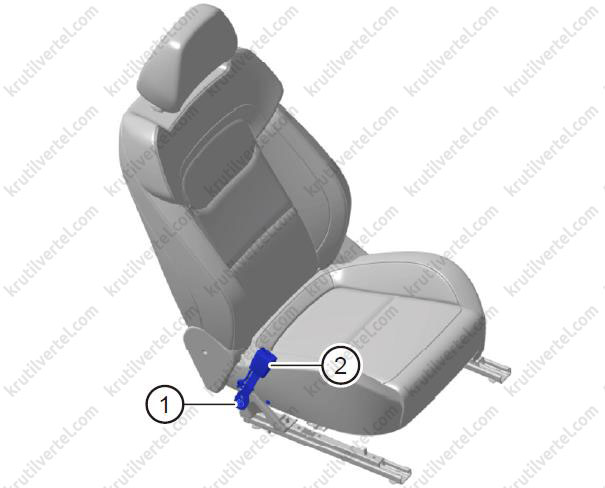

• Викрутіть гайку (1) кріплення замка ременя безпеки та зніміть замок (2).

Встановлення

Увага:
- При установці замка ременя безпеки переднього сидіння обов'язково затягніть гайку кріплення із зазначеним моментом.
- При установці замка ременя безпеки переднього сидіння встановіть роз'єм на місце.
- Кроки 1 та 2 виконуються на заводі з виробництва сидінь, а крок 3 виконується у складальному цеху Chery Automobile Co., Ltd.
- Метод регулювання замків ременів безпеки водія та переднього пасажира практично не відрізняється. Різниця в тому, що для замку ременя переднього пасажира крок виконувати не потрібно.
- Номер пристрою для встановлення в автомобілі T15-5811030 та T15-5811040 має відповідати специфікації матеріалів.

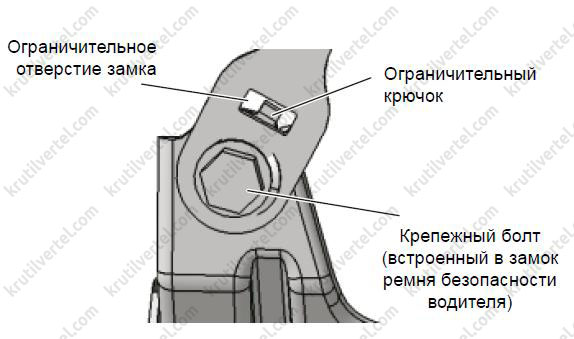

1. Спочатку дістаньте справний замок ременя безпеки водія, встановіть болт кріплення, поєднайте обмежувальний гачок замка з обмежувальним гачком каркаса сидіння і затягніть кріпильний болт. Момент затягування: 50 ± 5 Н∙м.

2. Фіксатори джгута проводів замку ременя безпеки водія закріплені у вказаному місці.

3. Замок ременя безпеки переднього пасажира встановлений на сидінні та постачається в комплекті з сидінням. Підключіть роз'єм джгута проводів замка ременя безпеки водія до внутрішнього роз'єму джгута проводів, і переконайтеся, що роз'єм підключено та зафіксовано належним чином.

Замок ременя безпеки лівого сидіння другого ряду

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

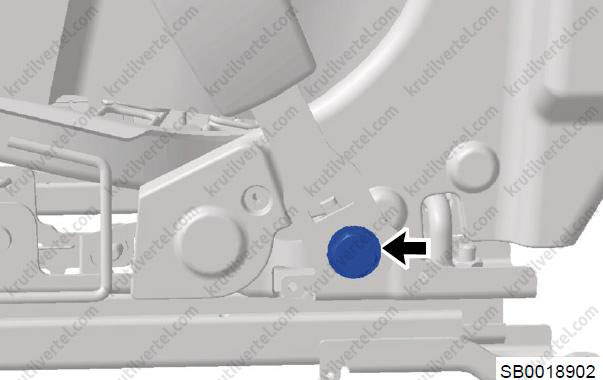

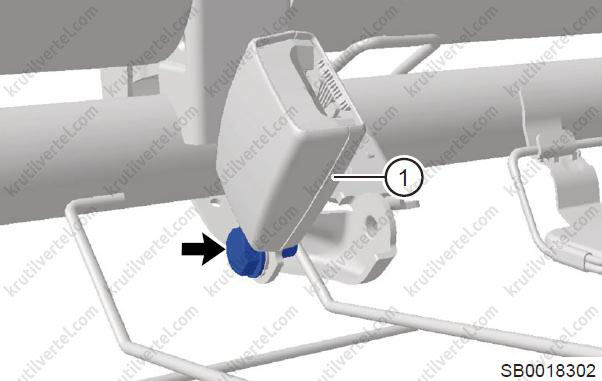

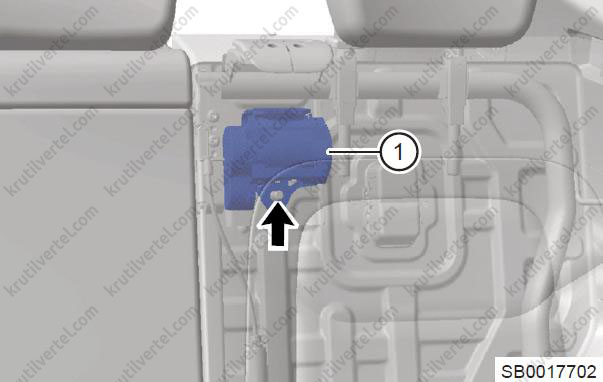

3. Відкрутіть болт (стрілка) кріплення та зніміть замок (1) ременя безпеки лівого сидіння другого ряду.

Примітка:
Момент затягування: 50 ± 5 Н·м.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• При установці замка ременя безпеки сидіння другого ряду обов'язково затягніть болт кріплення із зазначеним моментом.
• Складання проводиться на заводі-виробнику сидінь і вузол поставляється разом з сидінням.
• Завод-виробник сидінь повинен провести повний контроль моменту затягування.

Замок ременя безпеки центрального сидіння другого ряду

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

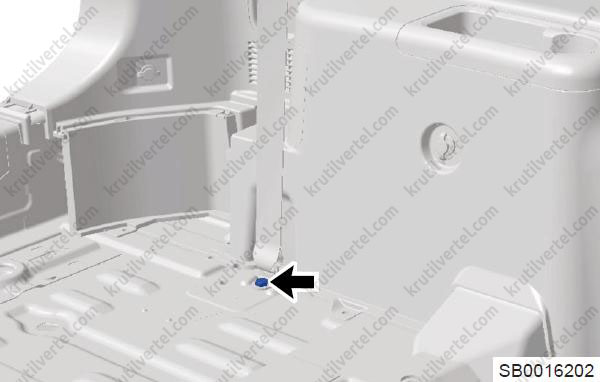

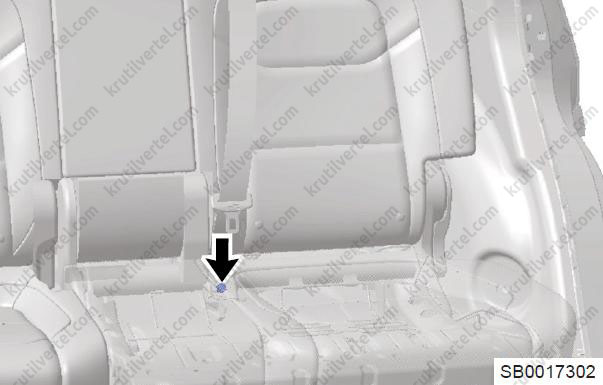

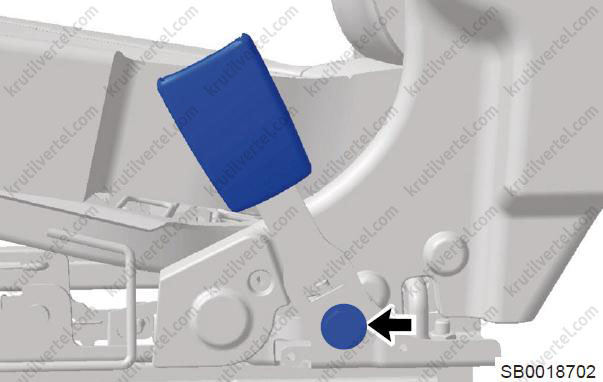

3. Відкрутіть болт (стрілка) кріплення та зніміть замок ременя безпеки центрального сидіння другого ряду.

Примітка:
Момент затягування: 50 ± 5 Н·м.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• При установці замка ременя безпеки сидіння другого ряду обов'язково затягніть болт кріплення із зазначеним моментом.
• Складання проводиться на заводі-виробнику сидінь і вузол поставляється разом з сидінням.
• Завод-виробник сидінь повинен провести повний контроль моменту затягування.

Замок ременя безпеки правого сидіння другого ряду

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

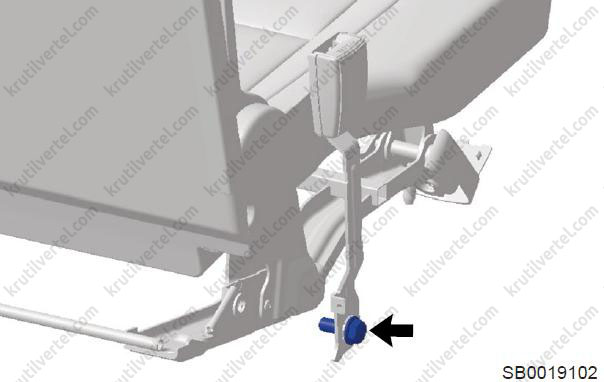

3. Відкрутіть болт (стрілка) кріплення та зніміть замок ременя безпеки правого сидіння другого ряду.

Примітка:
Момент затягування: 50 ± 5 Н·м.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• При установці замка ременя безпеки сидіння другого ряду обов'язково затягніть болт кріплення із зазначеним моментом.
• Складання проводиться на заводі-виробнику сидінь і вузол поставляється разом з сидінням.
• Завод-виробник сидінь повинен провести повний контроль моменту затягування.
• Дістаньте справний замок ременя безпеки правого сидіння другого ряду, встановіть болт (стрілка) кріплення замка, поєднайте обмежувальний гачок язичка з обмежувальним гачком каркаса сидіння, та затягніть кріпильний болт.

Замок ременя безпеки лівого/правого сидіння третього ряду у зборі

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Відкрутіть болт (стрілка) кріплення та зніміть замок ременя безпеки лівого/правого сидіння третього ряду.

Примітка:
Момент затягування: 50 ± 5 Н·м.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• При установці замка ременя безпеки лівого/правого сидіння третього ряду обов'язково затягніть болт кріплення із зазначеним моментом.
• Складання проводиться на заводі-виробнику сидінь і вузол поставляється разом з сидінням.
• Завод-виробник сидінь повинен провести повний контроль моменту затягування.

Регулятор висоти кріплення ременя безпеки

Зняття та встановлення

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Увага:

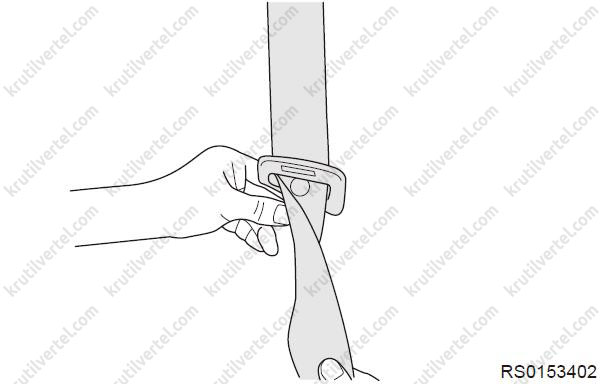

Для переміщення регулятора висоти ременя безпеки вгору або вниз необхідно щоразу натискати кнопку розблокування. Не намагайтеся перемістити регулятор висоти без натискання кнопки, докладаючи надмірних зусиль. Після складання встановіть регулятор висоти у верхнє положення.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть нижню панель облицювання лівої середньої стійки кузова.

4. Зніміть верхню панель облицювання лівої середньої стійки кузова.

5. Зніміть регулятор висоти ременя безпеки:

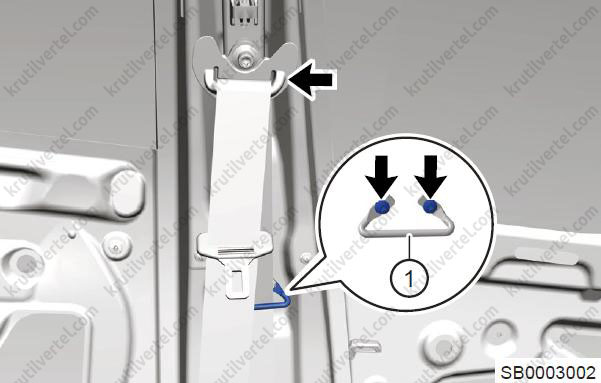

• Викрутіть верхній болт кріплення ременя безпеки переднього сидіння (стрілка).

Примітка:
Момент затягування: 50 ± 5 Н·м.

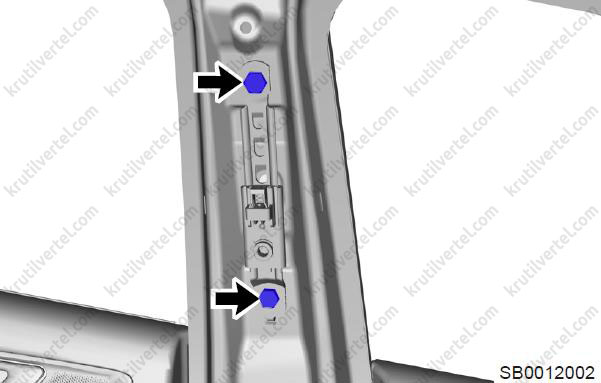

• Поверніть два болта (стрілка) кріплення регулятора висоти.

Примітка:
Момент затяжки: 23 ± 3,5 Нм.

• Зніміть регулятор висоти зі штифта.

6. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення регулятора висоти обов'язково затягніть кріпильні болти із зазначеним моментом.
• Візьміть справний регулятор висоти кріплення ременя безпеки, поєднайте болти кріплення регулятора висоти з верхньою та нижньою гайками в точках кріплення на середній стійці кузова відповідно, і затягніть болти. Потім зачепіть обмежувальні гачки на регуляторі висоти та кузові; затягніть болти.

Розворот скоби ременя безпеки

Увага:
При втягуванні лямки ременя безпеки вона стикається з боковиною сидіння і провертається щодо язичка на 180°. При подальшому використанні витягування язичка (внутрішній зазор більший за товщину лямки ременя) може періодично призводити до розвороту язичка. Поверніть його у вихідне положення згідно з інструкцією (знімати ремінь безпеки не обов'язково). Якщо на лямках ременя немає жодних пошкоджень, заміна не потрібна.

1. Після розвороту скоба виглядає так, як показано на малюнку.

2. Складіть лямку ременя та потягніть її вниз (можливо будь-який напрямок згину), потім переверніть лямку та протягніть її в скобу.

3. Розворот скоби завершено.
