Якщо колесо зазнало пошкодження під час руху автомобіля Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

2. Якщо колесо зазнало пошкодження під час руху автомобіля

Якщо колесо зазнало пошкодження під час руху автомобіля

Якщо під час руху автомобіля колесо зазнало пошкодження, візьміть кермо двома руками і, продовжуючи прямолінійний рух, плавно знизите швидкість руху. Зупиніть автомобіль у безпечному місці осторонь транспортного потоку. Бажано зробити це на горизонтальному майданчику із твердим покриттям. Забороняється зупиняти автомобіль посередині дороги або на смузі розділення.

1. Увімкніть гальмо стоянки та переведіть важіль селектора в положення P (стоянка) (автомобіль з автоматичною коробкою передач) або переведіть важіль перемикання передач у положення N (нейтраль) (автомобіль з механічною коробкою передач).

2. Вимкніть двигун і увімкніть аварійну світлову сигналізацію.

3. Попросіть усіх пасажирів вийти з автомобіля (з того боку, що знаходиться далі від транспортного потоку).

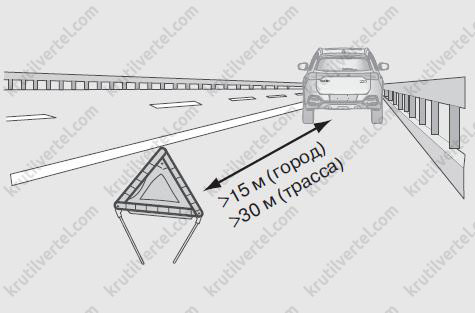

4. Дістаньте з багажного відділення знак аварійної зупинки і, залежно від дорожніх умов, встановіть його за автомобілем на відстані не менше 15 м у межах населених пунктів і не менше 30 м — поза населеними пунктами.

Увага:
Не слід продовжувати рух із пошкодженим колесом. В іншому випадку, при русі навіть на невелику відстань відбудеться незворотне пошкодження шини.

Заміна колеса

Підготовка до підйому автомобіля домкратом

1. Увімкніть гальмо стоянки.

2. Домкрат слід встановлювати на міцну та рівну основу.

3. При підйомі автомобіля домкратом перед колесами повинні бути встановлені противідкатні упори, а в самому автомобілі не повинно бути людей.

4. Коли автомобіль піднято домкратом, слідкуйте за тим, щоб нічиї частини тіла не опинилися під кузовом.

Вилучення запасного колеса

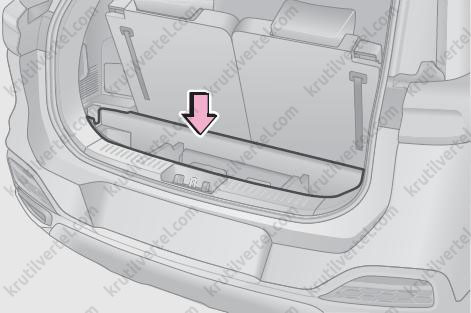

1. Відкрийте двері багажного відділення та підніміть килимове покриття багажного відділення.

2. Дістаньте з багажного відділення речовий короб.

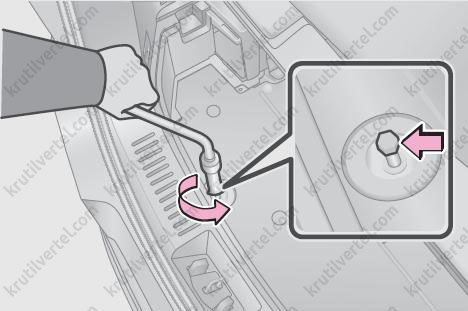

3. Надягніть колісний ключ з подовжувачем на головку болта кріплення запасного колеса.

4. Відкрутіть ключем болт кріплення запасного колеса проти годинникової стрілки, щоб опустити запасне колесо.

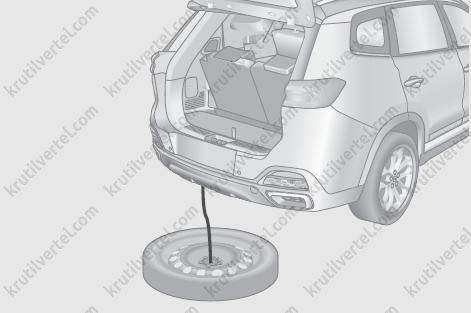

5. Коли запасне колесо буде опущене в нижнє положення, від'єднайте гак фіксатора і дістаньте запасне колесо.

6. Після заміни пошкодженого колеса запасним покладіть пошкоджене колесо в порядку, зворотному зняття.

Увага:
Відвертаючи болт кріплення запасного колеса, дійте обережно, щоб не пошкодити інструментом оздоблення багажного відділення.

Встановлення запасного колеса

1. Встановлення противідкатних упорів:

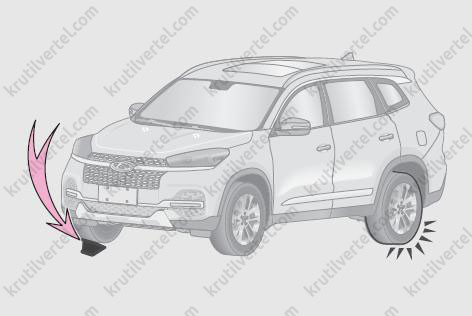

Під час підйому автомобіля домкратом слід встановити противідкатні упори перед колесом, що знаходиться по діагоналі від пошкодженого колеса, щоб уникнути мимовільного руху автомобіля.

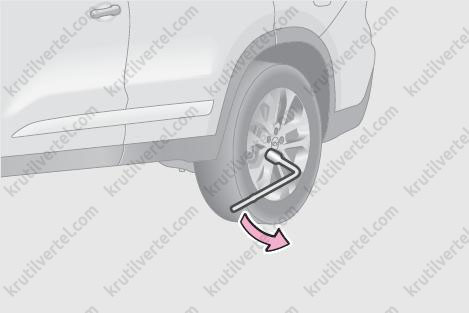

2. Ослаблення затягування колісних болтів:

Перед підйомом автомобіля домкратом слід послабити затягування всіх колісних болтів пошкодженого колеса, повертаючи їх проти годинникової стрілки колісним ключем. Для розвитку максимального моменту при відвертанні болтів колісний ключ слід надіти на головку болта так, щоб ручка ключа знаходилася з лівого боку, потім взятися за кінець ручки цього ключа та натиснути на неї, як показано на малюнку.

Увага:
- При відвертанні болтів колісним ключем не допускайте зісковзування ключа з головки болта. В іншому випадку, ви можете пошкодити колісний болт.
- Не відвертайте болти повністю на даному етапі, а лише послабте їх. В іншому випадку колесо може впасти під вагою автомобіля, що може стати причиною травмування людей або пошкодження автомобіля.

3. Встановлення домкрата:

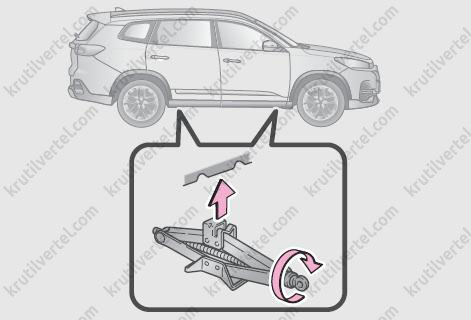

Встановіть домкрат на горизонтальному майданчику з твердим покриттям та переконайтеся, що заглиблення на головці домкрата точно збігається з опорним майданчиком на кузові автомобіля. Повертайте ручку домкрата за годинниковою стрілкою рукою, поки заглиблення на головці домкрата не торкнеться опорного майданчика на кузові автомобіля.

Увага:
- Максимальне навантаження на домкрат: 1200 кг.
- Підніміть автомобіль на висоту, достатню для того, щоб зняти колесо.
- Коли автомобіль піднятий домкратом, щоб уникнути травмування людей, слідкуйте за тим, щоб нічиї частини тіла не опинилися під кузовом.

4. Підйом автомобіля домкратом (спочатку переконайтеся, що в автомобілі нікого не залишилося):

Для підйому автомобіля домкратом встановіть ручку домкрата на домкрат, вставте колісний ключ у ручку домкрата, потім обертайте колісний ключ за годинниковою стрілкою. Як тільки головка домкрата торкнеться опорного майданчика на кузові і почне піднімати автомобіль, перевірте ще раз правильність встановлення домкрата.

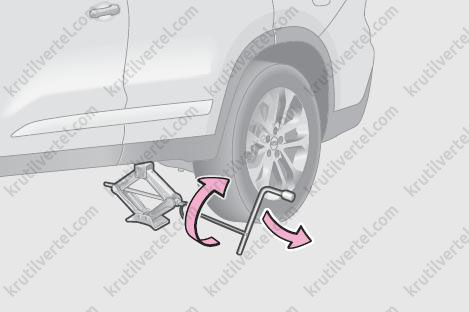

5. Зняття пошкодженого колеса:

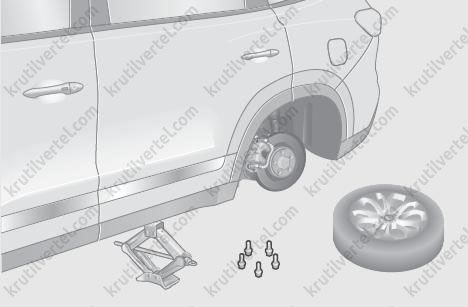

За допомогою колісного ключа відверніть п'ять колісних болтів, повертаючи колісний ключ проти годинникової стрілки, та зніміть колесо. Кладіть зняте колесо на землю зовнішньою стороною вгору, щоб не подряпати колісний диск.

6. Встановлення запасного колеса:

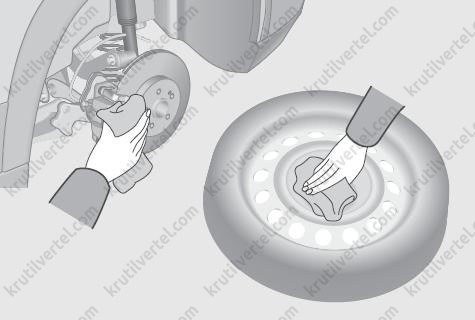

Перед встановленням колеса видаліть всі забруднення з площин привалки. Переконайтеся, що маточина добре прилягає до колісного диска. В іншому випадку затягування колісних болтів ослабне, що призведе до серйозних наслідків.

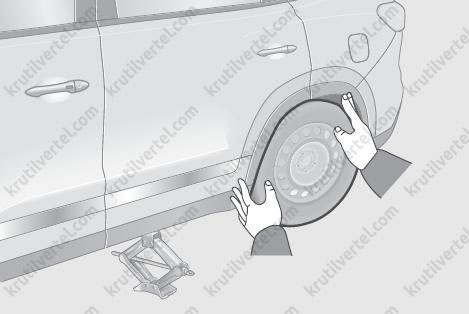

Встановіть запасне колесо на маточину.

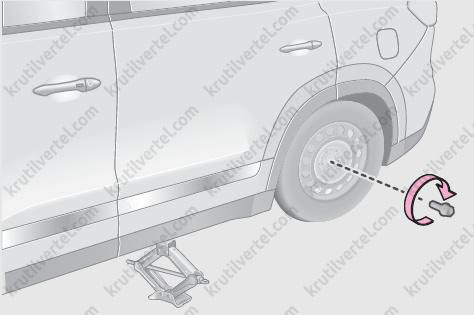

7. Затягування колісних болтів:

Спочатку загорніть п'ять колісних болтів від руки, обертаючи їх за годинниковою стрілкою. Потім встановіть колесо в правильне положення і затягніть всі болти за допомогою колісного ключа.

Увага:
Забороняється наносити мастило на різьбову частину болтів. Якщо на болті є сліди мастила, видаліть його перед тим, як завертати болт у маточину.

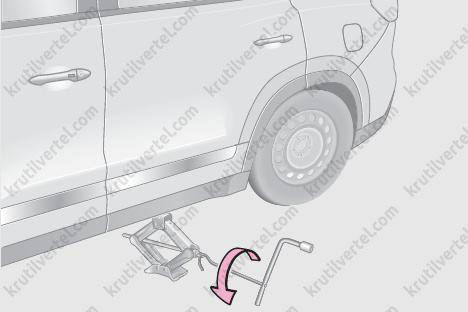

8. Опускання автомобіля та затягування колісних болтів:

Для того, щоб опустити автомобіль, повертайте колісний ключ, вставлений у ручку домкрата, проти годинникової стрілки.

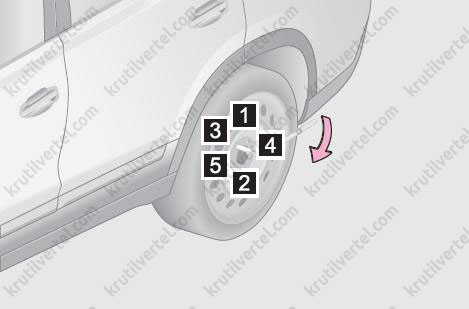

Затягніть болти колісним ключем у послідовності, показаній на малюнку. Повторіть цю процедуру двічі чи тричі для надійної затяжки болтів. Для затягування колісних болтів використовуйте лише колісний ключ.

9. Укладання пошкодженого колеса.

10. Зберіть домкрат, знак аварійної зупинки та весь інструмент та покладіть їх на місце.

11. Перевірка тиску повітря у шині після заміни колеса.

Якщо за допомогою візуального спостереження або сигналізації системи контролю тиску повітря в шинах ви визначили, що тиск повітря в шині нижче норми, рухайтеся з невеликою швидкістю до найближчої сервісної станції офіційного дилера Chery, щоб довести тиск повітря в шині до норми. Не забудьте повернути на вентиль ковпачок. В іншому випадку, бруд і волога потраплять у золотник вентиля, що може спричинити витік повітря. Якщо будь-який з ковпачків відсутній, при першій же нагоді придбайте новий ковпачок і встановіть його на місце.

Увага:
- Швидкість руху із встановленим малорозмірним запасним колесом не повинна перевищувати 80 км/год.
- Перед опусканням автомобіля переконайтеся, що ви і всі оточуючі знаходитесь на безпечному віддаленні від автомобіля.
- Невелике запасне колесо не можна використовувати тривалий час. Момент затягування колісних болтів після встановлення малорозмірного запасного колеса має становити 130 ± 10 Н·м. Для заміни малорозмірного запасного колеса на стандартне колесо рухайтеся з невеликою швидкістю до найближчої сервісної станції офіційного дилера Chery (рекомендована відстань не повинна перевищувати 80 км/год). В іншому випадку колісні болти можуть відвернутися через перевищення дозволеної відстані.
