Обслуговування на автомобілі роботизованої коробки передач Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
коробка передач Chery, ремонт коробки передач Chery, заміна коробки передач Chery, заміна оливи в коробці передач Chery, коробка передач Chery Tiggo, ремонт коробки передач Chery Tiggo, заміна коробки передач Chery Tiggo, заміна оливи в коробці передач Chery Tiggo

2. Обслуговування на автомобілі

Діагностика та перевірка

Виконується так само, як і на варіаторі (див. відповідний розділ у розділі 14a).

Самоадаптація після заміни компонента

Меню самоадаптації для спеціальних операцій

Увага:
Перед початком самоадаптації необхідно вивести DTC для кожного блоку керування, щоб перевірити та усунути несправності.

Зміст самоадаптації:

Увага:
Є дані, що повторюються, для самоадаптації по одному з зчеплень, коробці передач або іншим позиціям.

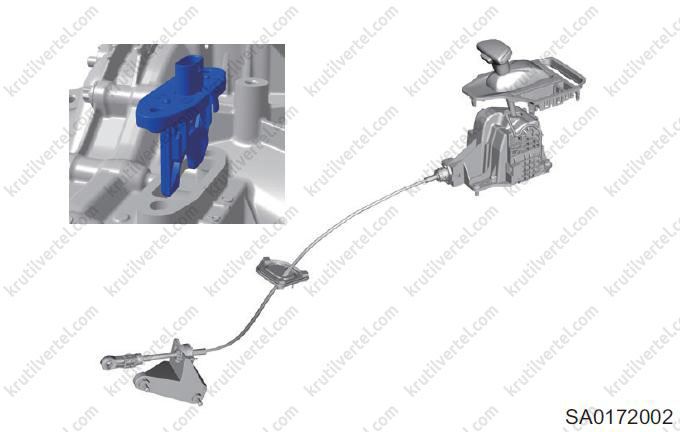

1. Замініть/зніміть та встановіть важіль селектора, трос приводу важеля селектора або датчик діапазону.

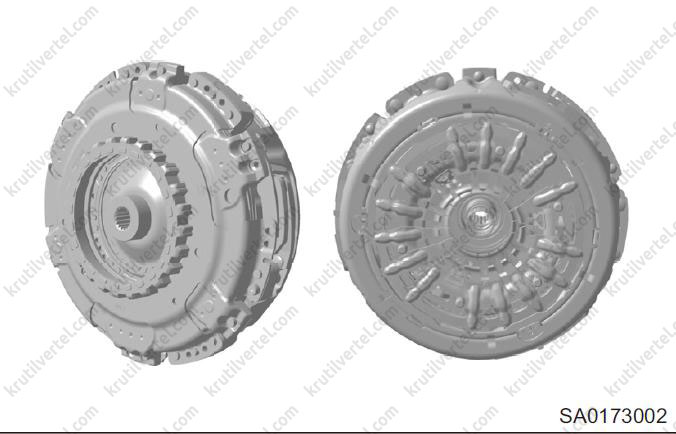

2. Замініть/зніміть та встановіть зчеплення або електропривод зчеплення.

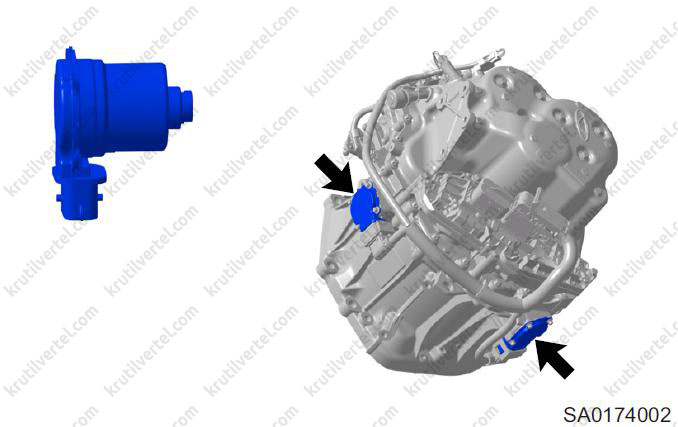

3. Замініть/зніміть та встановіть електроприводи зчеплень (вказані стрілками).

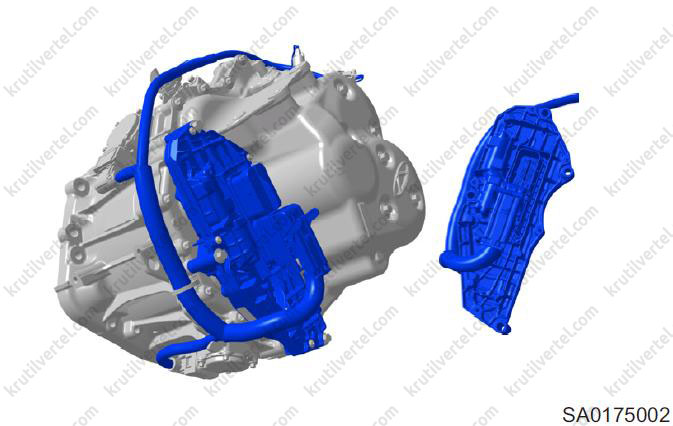

4. Замініть/зніміть та встановіть мехатронний блок приводу (MAM).

5. Самоадаптація одного зчеплення. В основному застосовується для адаптації після заміни компонентів, що належать до зчеплення або мехатронного блоку: зчеплення, електропривод зчеплення. Якщо передача вмикається з ривком, спробуйте виконати команди цього меню.

6. Самоадаптація коробки. В основному застосовується після заміни мехатронного блоку. Якщо перемикання відбуваються ненормально, спробуйте виконати команди цього меню.

Увага:
- Переконайтеся, що всі системи автомобіля (такі як EMS/ESP) працюють справно, збоїв немає, електроживлення подається нормально (не менше 12 В), зачинені всі двері. Потім використовуйте меню для спеціальних операцій.
- Після завершення самоадаптації замінених компонентів необхідно рахувати DTC, проїхати на автомобілі зі швидкістю більше 20 км/год протягом трьох хвилин, щоб завершити самоадаптацію кривої характеристик зчеплення. Потім припиніть подачу живлення (встановіть кнопковий вимикач запалювання в положення OFF мінімум на чотири хвилини, щоб припинити живлення до блоку TCU та зберегти дані в EEPROM.
- Якщо під час самоадаптації необхідно, щоб двигун працював на холостому ході, переконайтеся, що обороти стійкі. Інакше самоадаптація не буде успішною.

Самоадаптація після заміни важеля селектора, троса важеля селектора та датчика діапазону

1. На екрані діагностичного тестера виберіть «Були замінені важіль, трос важеля або датчик діапазону».

2. Виконайте операції відповідно до вказівок на екрані діагностичного тестера. Встановіть перемикач запалення в положення ON. Увімкніть гальмо стоянки, встановіть важіль селектора в положення P, не запускаючи двигун.

3. Після того, як зазначені вище операції завершені, приступайте до наступного етапу та виберіть «Так».

4. На екрані з'явиться повідомлення "Зачекайте". Потрібно почекати дві секунди.

5. Коли на екрані з'явиться повідомлення «Виконується самоадаптація датчика діапазону», зачекайте 2 секунди та перейдіть до наступного етапу.

6. На екрані діагностичного тестера з'явиться повідомлення «Важіль, трос важеля селектора або датчик діапазону успішно замінені. Вимкніть запалювання та зачекайте не менше 4 хвилин».

Увага:
- Якщо на екрані діагностичного тестера з'являється повідомлення "Самоадаптація датчика діапазону передачі неуспішна", необхідно встановити кнопковий вимикач запалювання в положення OFF (Вимк.) і почекати чотири хвилини або один раз від'єднати "негативний" провід від акумулятора. Потім потрібно приєднати цей провід знову і повторити процедуру з етапу 1.
- Якщо операція вперше завершилася неуспішно, див. «Застереження щодо спеціальних операцій» і виконайте операції ще раз. Якщо кілька спроб виявилися неуспішними, зверніться до відділу післяпродажного обслуговування Chery; інженери з діагностики зареєструють дані під час самоадаптації та надішлють їх постачальнику для визначення причини несправності.

7. Натисніть кнопку «ОК».

8. Виконайте операції відповідно до вказівок на екрані діагностичного тестера. Встановіть кнопковий вимикач запалювання у положення OFF (Вимк.). Від'єднайте кабель від акумулятора та зачекайте чотири хвилини, щоб зберегти дані в EEPROM.

9. Кінець.

Самоадаптація після заміни зчеплення або електроприводу зчеплення

1. Підключіть діагностичний тестер та відкрийте загальний екран для діагностики автомобілів Chery.

2. Введіть дані щодо кожного блоку керування, щоб виявити та усунути несправності.

3. Виберіть у тестері «Було замінено зчеплення або приводи зчеплення».

4. Виконайте операції відповідно до вказівок на екрані діагностичного тестера. Встановіть перемикач запалення в положення ON. Увімкніть гальмо стоянки, встановіть важіль селектора в положення P, не запускаючи двигун.

5. Після того, як зазначені вище операції завершені, приступайте до наступного етапу та виберіть «Так».

6. На екрані з'явиться повідомлення "Іде перезавантаження зчеплення" - зачекайте деякий час.

Увага:
- Якщо з'являється повідомлення «Муфта XX EOL, перезавантаження не завершено», то цей етап завершився неуспішно. Виберіть «OK» і поверніться до попереднього меню.
- Якщо з'являється повідомлення «Запалювання відключено (OFF), зачекайте чотири хвилини або від'єднайте кабель від акумулятора. Повторіть процедуру знову з етапу 1», отже, цей етап завершився неуспішно. Виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.
- Якщо операція вперше завершилася неуспішно, див. «Застереження щодо спеціальних операцій» і виконайте операції ще раз. Якщо кілька спроб виявилися неуспішними, зверніться до відділу післяпродажного обслуговування Chery; інженери з діагностики зареєструють дані під час самоадаптації та надішлють їх постачальнику для визначення причини несправності.

7. Після успішної відповіді на екрані з'явиться повідомлення «Виконується перевірка зчеплення 1, зачекайте».

Увага:
Якщо на екрані тестера з'являється повідомлення «Перевірна адаптація ходу зчеплення, завершилася неуспішно. Вимкніть запалення (OFF), зачекайте щонайменше 4 хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран тестера.

8. Після отримання успішної відповіді на екрані з'явиться повідомлення «Виконується перевірка зчеплення 2, зачекайте».

Увага:
Якщо на екрані тестера з'являється повідомлення «Перевірна адаптація зчеплення 2 завершена неуспішно, вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран тестера.

9. Після успішного отримання відповіді на екрані з'явиться повідомлення «Виконується самоадаптація зчеплення, зачекайте...».

Увага:
Якщо ця операція завершилася неуспішно, на екрані тестера з'явиться повідомлення «Перевірна адаптація зчеплення завершилася неуспішно. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру з етапу 1»; виконайте операції відповідно до вказівок на екрані тестера.

10. Після отримання відповіді про успішне завершення на екрані з'явиться повідомлення «Запустіть двигун, натискайте та утримуйте педаль гальма. Щоб отримати достатній момент, що крутить, на холостих оборотах, необхідно відключити кондиціонер та інші електричні прилади, почекати 30 секунд доти, поки не стабілізуються обороти двигуна, вибрати «ОК» і перейти до наступного етапу».

Увага:
Виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера. Запустіть двигун і переконайтеся, що оберти холостого ходу стійкі. Зачекайте щонайменше 30 секунд, виберіть "ОК" і перейдіть до наступного етапу. Інакше може з'явитися повідомлення «Адаптація не була успішною».

11. На екрані з'явиться повідомлення "Виконується самоадаптація зчеплення, зачекайте...".

Увага:
Якщо самоадаптація завершилася неуспішно, на екрані тестера з'явиться повідомлення «Самоадаптація зчеплення 1 не завершена. Вимкніть запалення (OFF) та зачекайте щонайменше чотири хвилини або від'єднайте акумулятор. Потім повторіть процедуру етапу 1». Виконайте операції відповідно до вказівок на екрані тестера.

12. Після успішної відповіді на екрані з'явиться повідомлення «Виконується самоадаптація зчеплення 2, зачекайте...».

Увага:
- Якщо самоадаптація завершилася неуспішно, на екрані тестера з'явиться повідомлення «Самоадаптація зчеплення 2 не завершена. Вимкніть запалення (OFF) та зачекайте щонайменше чотири хвилини або від'єднайте акумулятор. Потім повторіть процедуру етапу 1». Виконайте операції відповідно до вказівок, що виводяться на екран тестера.
- Якщо повідомлення про неуспішне завершення з'явилося на етапі 11 або 12, причиною можуть бути нестійкі обороти холостого ходу.
- Якщо операція вперше завершилася неуспішно, див. «Застереження щодо спеціальних операцій» і виконайте операції ще раз. Якщо кілька спроб виявилися неуспішними, зверніться до відділу післяпродажного обслуговування Chery; інженери з діагностики зареєструють дані під час самоадаптації та надішлють їх постачальнику для визначення причини несправності.

13. Після успішної відповіді на екрані з'явиться повідомлення «Завжди натискайте та утримуйте педаль гальма. Одночасно з цим повністю натисніть на педаль акселератора. Утримуйте оберти двигуна на рівні вище 3500 об/хв, оберіть «ОК» і переходьте до наступного етапу». У цей час утримуйте натиснутою педаль гальма, підтримуйте обороти двигуна на рівні більше 3500 об/хв протягом двох секунд, потім виберіть «ОК».

14. З'являється повідомлення «Виконується попереднє налаштування зчеплення 1, зачекайте..».

Увага:
Якщо на екрані тестера з'являється повідомлення «Перевірна адаптація зчеплення 1» не вдалося успішно. Вимкніть запалення (OFF), зачекайте щонайменше 4 хвилини або від'єднайте акумулятор. Потім повторіть процедуру етапу 1». Виконайте операції відповідно до вказівок на екрані тестера.

Увага:
У цей час утримуйте натиснутою педаль гальма, підтримуйте обороти двигуна на рівні більше 3500 об/хв протягом двох секунд, потім виберіть «ОК».

16. Після успішної відповіді на екрані з'явиться повідомлення «Виконується попереднє налаштування зчеплення 2, зачекайте...».

Увага:
Якщо на екрані тестера з'являється повідомлення «Перевірна адаптація зчеплення 2» завершилася неуспішно. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею, повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран тестера.

Примітка:
Якщо операція вперше завершилася неуспішно, див. «Застереження щодо спеціальних операцій» і виконайте операції ще раз. Якщо кілька спроб виявилися неуспішними, зверніться до відділу післяпродажного обслуговування Chery; інженери з діагностики зареєструють дані під час самоадаптації та надішлють їх постачальнику для визначення причини несправності.

17. Після успішної відповіді на екрані тестера з'явиться повідомлення «Заміна зчеплення або приводу зчеплення успішно завершилася. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини, виберіть «ОК» і переходьте до наступного етапу».

Увага:
Після цього відпустіть педалі акселератора та гальма, вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини, потім виберіть «ОК».

18. На екрані з'явиться повідомлення «Встановіть кнопковий вимикач запалювання у положення ON».

Увага:
У цей час встановіть кнопковий вимикач запалювання в положення ON (Увімк.) та виберіть «ОК».

19. На екрані з'явиться повідомлення «Видалення DTC успішно завершено».

20. На екрані з'явиться повідомлення «Почніть рух зі швидкістю понад 20 км/год протягом трьох хвилин, а потім відключіть живлення щонайменше на чотири хвилини».

Увага:
У цьому випадку виконайте операції відповідно до вказівок, що виводяться на екран тестера.

21. Коли вказані вище операції завершені, виберіть "ОК".

22. Потім від'єднайте «негативний» дріт від акумулятора, зачекайте щонайменше чотири хвилини, щоб дані збереглися в EEPROM.

23. Кінець.

Самоадаптація після заміни електроприводу зчеплення

1. Підключіть діагностичний тестер та відкрийте загальний екран для діагностики автомобілів Chery.

2. Введіть дані щодо кожного блоку керування, щоб виявити та усунути несправності.

3. Виберіть на екрані діагностичного тестера «Було замінено електропривод зчеплення».

4. На діагностичному тестері з'явиться повідомлення «Увімкніть запалення, увімкніть гальмо стоянки, встановіть важіль селектора в положення P, не запускаючи двигун».

Увага:
Потім виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера. Переведіть кнопковий вимикач запалювання в положення ON (Увімк.), увімкніть гальмо стоянки, встановіть важіль селектора в положення P, не запускаючи двигун.

5. Після того, як зазначені вище операції завершені, приступайте до наступного етапу та виберіть «Так».

6. На екрані з'явиться повідомлення "Виконується перезавантаження зчеплення", зачекайте і після успішної відповіді:

Якщо цей етап завершено неуспішно, на екрані з'явиться повідомлення "Перезавантаження зчеплення XX EOL не завершено". Поверніться до попереднього меню, натиснувши «OK», і виконайте операції відповідно до вказівок, що відображаються на екрані діагностичного тестера.
Якщо ця операція завершилася неуспішно, на екрані з'явиться повідомлення «Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею та знову виконайте процедури, починаючи з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

7. Після успішної відповіді на екрані з'явиться повідомлення «Виконується перевірка ходу зчеплення 1, зачекайте...»:

У цьому випадку зачекайте.
Якщо ця операція завершилася неуспішно, на екран тестера виводиться повідомлення «Перевірка ходу зчеплення 1 завершилася неуспішно, вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру, починаючи з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

Увага:
Якщо операція вперше завершилася неуспішно, див. «Застереження щодо спеціальних операцій» і виконайте операції ще раз. Якщо кілька спроб виявилися неуспішними, зверніться до відділу післяпродажного обслуговування Chery; інженери з діагностики зареєструють дані під час самоадаптації та надішлють їх постачальнику для визначення причини несправності.

8. Після успішної відповіді на екрані з'явиться повідомлення «Виконується перевірка зчеплення 1, зачекайте...»:

У цьому випадку зачекайте.
Якщо на екрані тестера з'являється повідомлення «Перевірна адаптація зчеплення 2 завершена неуспішно, вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран тестера.

9. Після успішного отримання відповіді на екрані з'явиться повідомлення «Відбувається самоадаптація зчеплення, зачекайте...». Якщо ця операція завершилася неуспішно, на екрані тестера з'явиться повідомлення «Перевірна адаптація зчеплення завершилася неуспішно. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру з етапу 1»; виконайте операції відповідно до вказівок на екрані тестера.

Увага:
- Переконайтеся, що двигун працює стійко, зачекайте не менше 30 секунд, виберіть «ОК» і перейдіть до наступного етапу.
- Якщо двигун працює на холостому ході менше 30 секунд або працює нестійко, адаптація може завершитися неуспішно.

11. Після завершення операцій, вказаних вище, на екрані з'явиться повідомлення «Виконується самоадаптація зчеплення 1, зачекайте...». Якщо самоадаптація зчеплення 1 не завершилася успішно, на екрані тестера з'явиться повідомлення «Самоадаптація зчеплення 1 не завершилася, вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру, починаючи з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

12. Після успішної відповіді на екрані з'явиться повідомлення «Виконується самоадаптація зчеплення 2, зачекайте...»:

Якщо самоадаптація зчеплення 2 успішно не завершилася, на екрані тестера з'являється повідомлення «Самоадаптація зчеплення 2 не завершилася. Вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру, починаючи з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.
Якщо ця операція завершилася неуспішно, на екрані діагностичного тестера з'являється повідомлення «Неуспішна адаптація зчеплення не допускається». Виберіть «OK» та поверніться до попереднього меню.

13. Після успішної відповіді на екрані з'явиться повідомлення "Виконується контроль позиції зчеплення 1, зачекайте...". Якщо на екрані тестера з'являється повідомлення «Керування положенням зчеплення 1 не завершено. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру, починаючи з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

14. Після успішної відповіді на екрані з'явиться повідомлення "Виконується контроль позиції зчеплення 2, зачекайте...". Якщо на екрані тестера з'являється повідомлення «Керування положенням зчеплення 2 не завершилося. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран тестера.

15. Після успішної відповіді на екрані з'явиться повідомлення «Завжди натискайте та утримуйте педаль гальма. Одночасно з цим повністю натисніть на педаль акселератора. Утримуйте оберти двигуна на рівні вище 3500 об/хв, оберіть «ОК» і переходьте до наступного етапу». У цьому випадку виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера: утримуйте оберти двигуна на рівні вище 3500 об/хв протягом двох секунд, потім виберіть «ОК».

16. З'являється повідомлення «Виконується попереднє налаштування зчеплення 1, зачекайте...». Якщо ця операція завершилася неуспішно, на екрані тестера з'явиться повідомлення «Попередня адаптація зчеплення 1 неуспішно завершилася. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру, починаючи з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

17. Після успішної відповіді на екрані з'явиться повідомлення «Завжди натискайте та утримуйте педаль гальма. Одночасно з цим повністю натисніть на педаль акселератора. Утримуйте оберти двигуна на рівні вище 3500 об/хв, оберіть «ОК» і переходьте до наступного етапу». У цьому випадку виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера: утримуйте оберти двигуна на рівні вище 3500 об/хв протягом двох секунд, потім виберіть «ОК».

18. На екрані з'явиться повідомлення «Виконується попереднє налаштування зчеплення 2, зачекайте...». Якщо ця операція завершилася неуспішно, на екрані тестера з'явиться повідомлення «Попередня адаптація зчеплення 2 неуспішно завершилася. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру, починаючи з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

19. Після успішної відповіді зачекайте 200 мс і перейдіть до наступного етапу. Якщо ця спроба не була успішною, з'явиться повідомлення «Адаптація зчеплення не завершена». Виберіть «OK» та поверніться до попереднього меню.

20. Після успішної відповіді на екрані з'явиться повідомлення «Заміна електроприводу зчеплення успішно завершилася; вимкніть запалення та зачекайте щонайменше чотири хвилини». Потім відпустіть педаль акселератора, переведіть кнопковий вимикач запалювання в положення OFF (Вимк.) і зачекайте чотири хвилини, потім оберіть «ОК».

21. На екрані з'явиться повідомлення «Встановіть кнопковий вимикач запалювання в положення ON (Увімк.), а потім виберіть «OK».

22. На екрані з'явиться повідомлення «Видалення DTC успішно завершено».

23. На екрані з'явиться повідомлення «Почніть рух зі швидкістю понад 20 км/год. протягом трьох хвилин, а потім відключіть живлення щонайменше на чотири хвилини». У цьому випадку виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

24. Коли вказані вище операції завершені, виберіть «Назад».

25. Потім від'єднайте «негативний» дріт від акумулятора, зачекайте щонайменше чотири хвилини, щоб дані збереглися в EEPROM.

26. Кінець.

Самоадаптація після заміни мехатронного блоку приводу

1. Виберіть «Спеціальні операції → Замінено мехатронний блок приводу».

2. На діагностичному тестері з'явиться повідомлення «Увімкніть запалення, увімкніть гальмо стоянки, встановіть важіль селектора в положення P, не запускаючи двигун». У цьому випадку виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

3. На діагностичному тестері з'явиться повідомлення "Виконується самоадаптація датчика діапазону, зачекайте...". Якщо на екрані тестера з'являється повідомлення «Самоадаптація коробки не завершилася. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру, починаючи з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

4. На діагностичному тестері з'явиться повідомлення «Вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини та виберіть «ОК» і перейдіть до наступного етапу». Вимкніть запалення (OFF), зачекайте щонайменше 4 хвилини, потім виберіть «ОК».

5. На екрані діагностичного тестера з'явиться повідомлення «Вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини, виберіть «OK» і перейдіть до наступного етапу». У цьому випадку виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

6. На екрані діагностичного тестера з'явиться повідомлення «Виконується самоадаптація коробки, зачекайте...»:

Якщо на тестері з'являється повідомлення «Самоадаптація коробки не завершилася. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру, починаючи з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

Якщо ця операція завершилася неуспішно, виводиться повідомлення «Перезавантаження значення коефіцієнта тертя зчеплення 1 неуспішно завершилося». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Перезавантаження значення коефіцієнта тертя зчеплення 2 завершилося неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Перезавантаження коефіцієнта форми тертя зчеплення 1 завершилося неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Перезавантаження коефіцієнта форми тертя зчеплення 2 завершилося неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Значення адаптації кривого навантаження у напрямку вимкнення зчеплення 1 перезавантажено неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Значення адаптації кривого навантаження у напрямку вимкнення зчеплення 2 перезавантажено неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Значення адаптації кривого навантаження у напрямку включення зчеплення 1 перезавантажено неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Значення адаптації кривого навантаження у напрямку включення зчеплення 2 перезавантажено неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Величина адаптації гістерези позиції зчеплення 1 перезавантажена неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Величина адаптації гістерези позиції зчеплення 2 перезавантажена неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Величина (абсолютна) адаптації гістерези позиції зчеплення 1 перезавантажена неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення «Величина (абсолютна) адаптації гістерези позиції зчеплення 2 перезавантажена неуспішно». Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Розряд ознаки попередження зчеплення 1 перезавантажено неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Розряд ознаки попередження зчеплення 2 перезавантажено неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Розряд ознаки завершення зчеплення 1 EOL перезавантажено неуспішно". Виберіть «OK» та поверніться до попереднього меню.
Якщо ця операція завершилася неуспішно, виводиться повідомлення "Розряд ознаки завершення зчеплення 2 EOL перезавантажено неуспішно". Виберіть «OK» та поверніться до попереднього меню.

7. На діагностичному тестері з'явиться повідомлення "Виконується перевірка ходу зчеплення 1, зачекайте...". Якщо на екрані тестера з'являється повідомлення «Перевірка зчеплення 1 виконана неуспішно. Вимкніть запалення OFF, зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

8. Після успішної відповіді на екрані з'явиться повідомлення "Виконується перевірка ходу зчеплення 1, зачекайте...". Якщо на екрані тестера з'являється повідомлення «Перевірка зчеплення 2 виконана неуспішно. Вимкніть запалення OFF, зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

9. Після отримання відповіді про успішне завершення на екрані з'явиться повідомлення «Запустіть двигун, натискайте та утримуйте педаль гальма. Щоб отримати достатній момент, що крутить, на холостих оборотах, необхідно відключити кондиціонер та інші електричні прилади, почекати 30 секунд доти, поки не стабілізуються обороти двигуна, вибрати «ОК» і перейти до наступного етапу». Виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера. Переконайтеся, що двигун працює стійко, зачекайте щонайменше 30 секунд, потім виберіть «ОК» і перейдіть до наступного етапу.

Увага:
Якщо двигун працює на холостому ході менше 30 секунд або працює нестійко, адаптація може завершитися неуспішно.

10. На екрані з'явиться повідомлення "Виконується самоадаптація зчеплення, зачекайте...". Якщо самоадаптація зчеплення 1 не завершилася, на екрані тестера з'явиться повідомлення «Самоадаптація зчеплення 1 не завершилась. Вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

11. Після успішної відповіді на діагностичному тестері з'явиться повідомлення «Виконується самоадаптація зчеплення 2, зачекайте»:

Якщо на діагностичному тестері з'являється повідомлення «Самоадаптація зчеплення 2 завершено», автоматично відбувається перехід до наступного етапу.
Якщо на екрані тестера з'являється повідомлення «Самоадаптація зчеплення 2 не завершилася. Вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини або від'єднайте акумуляторну батарею і повторіть процедуру з етапу 1», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

12. Після успішної відповіді на діагностичному тестері з'явиться повідомлення «Замініть мехатронний блок, вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини, виберіть «ОК» і перейдіть до наступного етапу». Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини, потім виберіть «ОК» і перейдіть до наступного етапу.

13. Коли на діагностичному тестері з'являється повідомлення «Переведіть кнопковий вимикач запалювання в положення ON (Увімк.), виберіть «ОК» і перейдіть до наступного етапу», виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

14. На діагностичному тестері з'явиться повідомлення "Видалить DTC".

15. На діагностичному тестері з'явиться повідомлення «рухайтеся на автомобілі зі швидкістю понад 20 км/год. протягом трьох хвилин, потім відключіть живлення мінімум на чотири хвилини». Вимкніть запалення, зачекайте щонайменше чотири хвилини, щоб повністю припинити подачу електроживлення до блоку TCU. Потім поверніться до попереднього меню.

16. Кінець.

Самоадаптація одного зчеплення

1. Виберіть «Спеціальні операції → самоадаптація одного зчеплення»

2. На діагностичному тестері з'явиться повідомлення «Увімкніть запалення, увімкніть гальмо стоянки, встановіть важіль селектора в положення P, не запускайте двигун».

3. На діагностичному тестері з'явиться повідомлення «Увімкніть гальмо стоянки, запустіть двигун, натисніть і утримуйте педаль гальма. Виконати самоадаптацію зчеплення 1?»:

Запустіть двигун, утримуйте педаль гальма натиснутою. Для створення моменту, що крутить, необхідно відключити кондиціонер та інші електричні прилади. Зачекайте 30 секунд, щоб двигун почав працювати стійко (якщо двигун працює на холостому ході менше 30 секунд або обертання нестійке, самоадаптація може завершитися неуспішно).
Якщо вибрати опцію "Так", буде виконуватися самоадаптація зчеплення 1. Якщо вибрати "Ні", з'явиться повідомлення "Виконати самоадаптацію зчеплення 2?" (Етап 5).

4. На діагностичному тестері з'явиться повідомлення "Виконується самоадаптація зчеплення 1, зачекайте...". Якщо самоадаптація завершилася неуспішно, на екрані тестера з'явиться повідомлення «Самоадаптація зчеплення 1 не завершена. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

5. З'явиться повідомлення «Виконати самоадаптацію зчеплення 2?»:

Якщо вибрати «Так», на екрані діагностичного тестера з'явиться повідомлення «Виконується самоадаптація зчеплення 2, зачекайте...».
Якщо вибрати "Ні", самоадаптація зчеплення 2 не виконується.
Якщо самоадаптація завершилася неуспішно, на екрані тестера з'явиться повідомлення «Самоадаптація зчеплення 2 не завершена. Вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру з етапу 1». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

6. Якщо на етапах 3–5 вибрати "Ні", це меню закриється.

7. На екрані діагностичного тестера з'явиться повідомлення «Самоадаптація зчеплення успішно завершена. Вимкніть запалення (OFF) і зачекайте щонайменше чотири хвилини». Після завершення операцій необхідно видалити DTC, здійснити поїздку на автомобілі зі швидкістю понад 20 км/год. протягом трьох хвилин, щоб завершити адаптацію кривої характеристик зчеплення. Потім відключіть живлення (переведіть кнопковий вимикач запалювання в положення OFF) мінімум на чотири хвилини, щоб повністю припинити подачу живлення до блоку TCU та зберегти дані в EEPROM.

Самоадаптація коробки передач

1. Виберіть «Спеціальні операції → Самоадаптація коробки».

2. На екрані діагностичного тестера з'явиться повідомлення «Увімкніть запалення (ON), увімкніть гальмо стоянки, встановіть важіль селектора в положення P і не запускайте двигун». Потім виконайте операції відповідно до вказівок, що виводяться на екран діагностичного тестера.

3. На екрані діагностичного тестера з'явиться повідомлення «Виконується самоадаптація коробки, зачекайте...». Якщо адаптація виконана неуспішно, на діагностичному тестері з'явиться повідомлення «Самоадаптація коробки передач не завершилася, вимкніть запалення (OFF), зачекайте щонайменше чотири хвилини або від'єднайте акумулятор і повторіть процедуру, починаючи з етапу 1».

4. На екран діагностичного тестера виводиться повідомлення «Самоадаптація коробки завершилася успішно. Вимкніть запалення (OFF) щонайменше на чотири хвилини». Виконайте операції відповідно до вказівок на екрані діагностичного тестера.

5. Коли вказані вище операції завершено, виберіть «Назад», щоб вийти з меню.

Перевірка рівня трансмісійної оливи

Увага:
- Щоб уникнути травм, використовуйте відповідні засоби індивідуального захисту.
- Під час ремонту або перевірки піднятого автомобіля переконайтеся, що підйомник заблокований.

1. Встановіть автомобіль на підйомник та підніміть його.

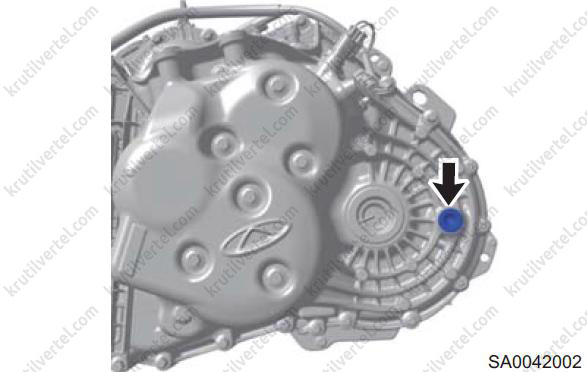

2. Відкрутіть пробку заливного отвору з шайбою.

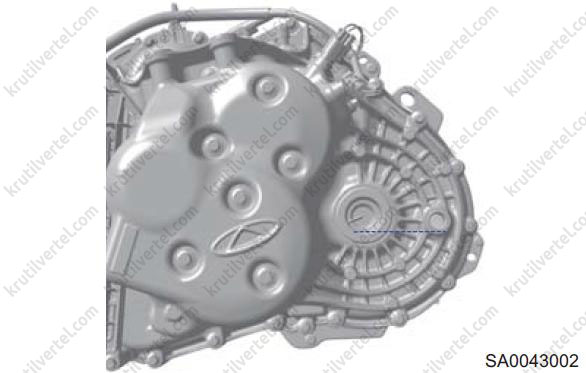

3. Рівень мастила повинен збігатися з нижнім краєм заливного отвору. Використовуйте це правило під час заливання та перевірки рівня трансмісійної оливи. Тип трансмісійної оливи: BOT350 M3.

4. Якщо рівень масла занадто низький, перевірте наявність витоків.

5. Встановіть пробку заливного отвору на місце. Момент затягування: 39 - 47 Н∙м.

Увага:
Надмірно велика чи надмірно мала кількість масла може впливати на якість роботи коробки. Після доливання оливи здійсніть пробну поїздку і потім перевірте рівень оливи.

Заміна трансмісійної оливи

Злив

Увага:
- Заміна оливи в коробці передач не передбачено (якщо немає витоків або погіршення властивостей оливи в ході експлуатації необхідності в доливі або заміні оливи немає). Якщо коробка передач занурювалася у воду, необхідно перевірити стан (якість) оливи або замінити її.
- Замінюйте трансмісійне масло тільки після зупинки двигуна та охолодження коробки.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Підніміть автомобіль на відповідну висоту.

3. Підставте ємність під зливний отвір коробки передач.

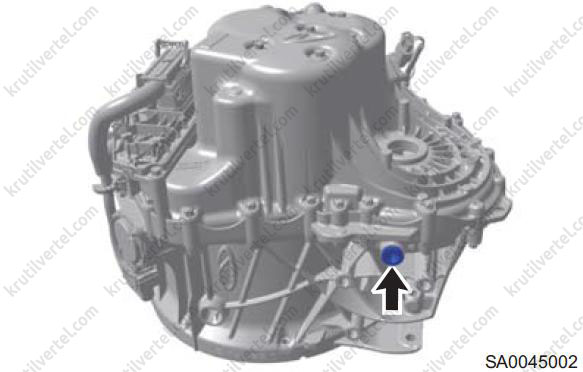

4. Відкрутіть пробку (стрілка) зливного отвору та злийте трансмісійне масло.

Увага:
Злите трансмісійне масло необхідно збирати у спеціальну ємність.

5. Встановіть пробку зливного отвору на місце. Момент затяжки: 48 - 56 Н∙м.

Заповнення

1. Переконайтеся, що пробка зливного отвору знаходиться на місці та затягнута.

2. Відкрутіть пробку (стрілку) заливного/контрольного отвору.

Тип трансмісійної оливи	Заправний об'єм
BOT350 M3	1,2 л
