Інформація про систему живлення Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Chery, моменти затягування Chery, система живлення дизельних двигунів Chery, електросхема Chery Tiggo, моменти затягування Chery Tiggo, система живлення дизельних двигунів Chery Tiggo
1. Інформація про систему

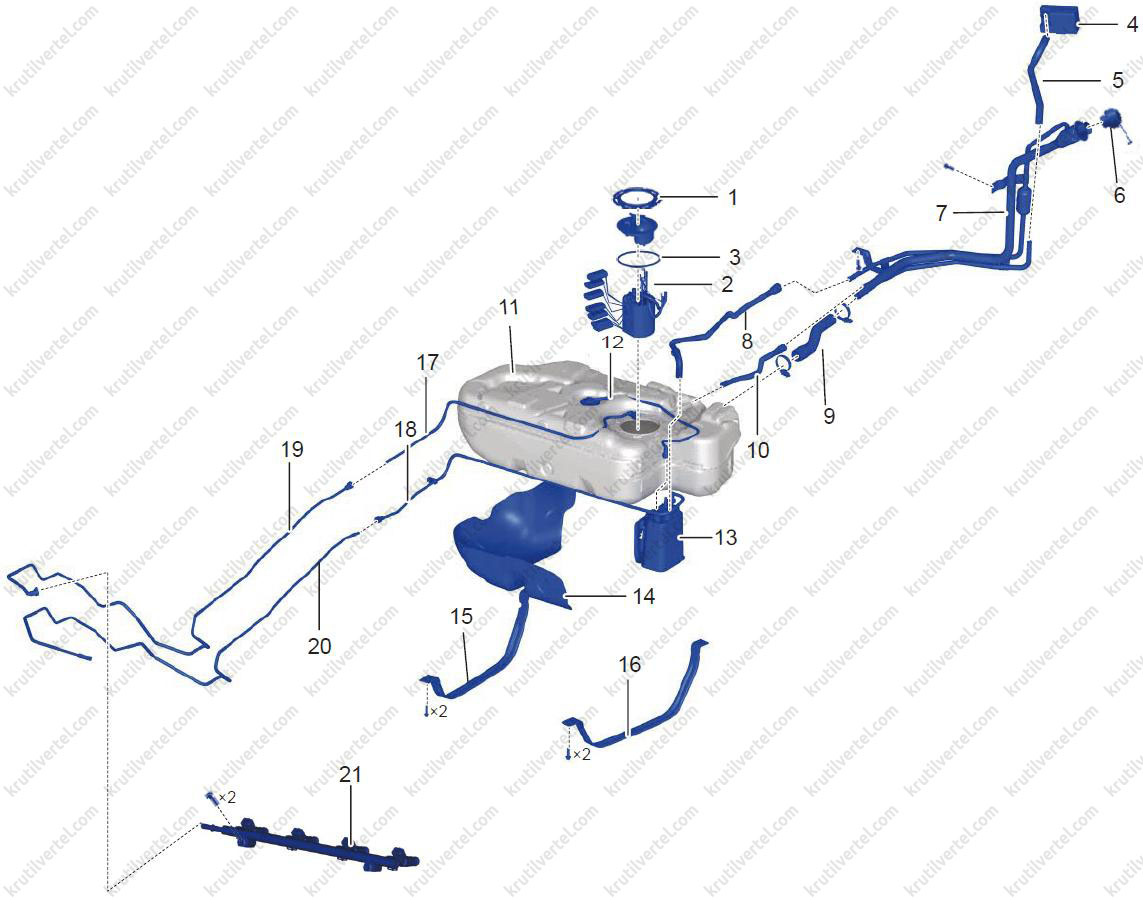

Складові елементи та загальна інформація
- Герметизуюча кришка паливного насоса.
- Електричний паливний насос у збиранні.
- Кільце ущільнювача паливного бака.
- Фільтр адсорбера з активованим вугіллям.
- Патрубок сапуна II фільтра адсорбера з активованим вугіллям.
- Кришка паливного бака у зборі.
- Заливний патрубок.
- Патрубок сапуна адсорбера фільтра з активованим вугіллям.
- Паливозаправний шланг.
- Паливний шланг сапуна.
- Паливний бак у зборі.
- Трубка для подачі парів палива I.
- Адсорбер із активованим вугіллям у зборі.
- Утеплювач паливного бака.
- Права стяжна стрічка паливного бака.
- Ліва стяжна стрічка паливного бака.
- Впускний патрубок I.
- Трубка для подачі парів палива II.
- Впускний патрубок II.
- Трубка для подачі парів палива V.
- Паливна рампа у зборі.
Система подачі палива складається з паливного бака, електричного паливного насоса в зборі, нагнітальних труб, паливної рампи та форсунок, які використовуються для зберігання, фільтрації, подачі та упорскування палива. Функція системи подачі палива полягає в тому, щоб забезпечити достатній тиск бензину в паливних форсунках за допомогою електричного паливного насоса в зборі, а форсунка розпорошує певну кількість бензину, який згоряє у суміші з газом у верхній частині впускного клапана у впускному колекторі відповідно до керуючих сигналів від ECM.

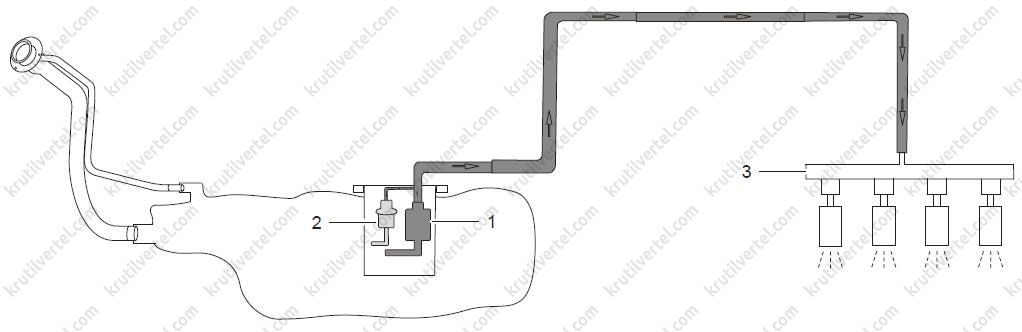

Схема з'єднання лінії системи подачі палива
У разі правильної роботи двигуна електричний паливний насос у зборі (1) всмоктує паливо з паливного бака. Частина палива надходить у паливну рампу (3) і подається на форсунки, частина палива надходить назад безпосередньо на регулятор тиску паливного електричного насоса в зборі (2). Коли тиск у системі подачі палива високий, пружина діафрагми в регуляторі піднімається під тиском, потім клапан відкривається і паливо витікає з регулятора. Коли тиск досягає нормального значення, регулятор вимикається та паливо перестає витікати. Зрештою, тиск у системі досягає стійкого стану.
