Коробка передач у зборі Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

3. Коробка передач у зборі

Зняття

Увага:
- Для завантаження або підвішування коробки передач за вуха використовуйте спеціальне обладнання.
- Ніколи не натискайте, не трясіть з силою і не допускайте падіння коробки, плавно піднімайте її при транспортуванні і ніколи не торкайтеся поверхонь, з'єднаних з двигуном, транспортувати її можна тільки після професійного усунення поломок.
- Зберігати коробку передач можна тільки в спеціально обладнаних місцях, у сухому вентильованому місці, ніколи не виставляйте її на сонці або під час дощу, закривайте її від пилу кришкою тощо, якщо вона зберігатиметься більше одного місяця.
- Не дозволяйте не підготовленим працівникам перекладати важелі та механізми перемикання передач під час переміщень коробки та її встановлення на автомобіль. Не дозволяйте не підготовленим співробітникам знімати або встановлювати компоненти коробки.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть акумуляторну батарею.

4. Зніміть піддон акумуляторної батареї.

5. Зніміть повітряний фільтр.

6. Зніміть стартер.

7. Злийте трансмісійне масло.

8. Зніміть ліве та праве передні колеса.

9. Зніміть лівий/правий вал.

10. Від'єднайте трос приводу перемикання та важіль селектора від коробки.

11. Від'єднайте роз'єм джгута проводів від блоку керування коробкою передач.

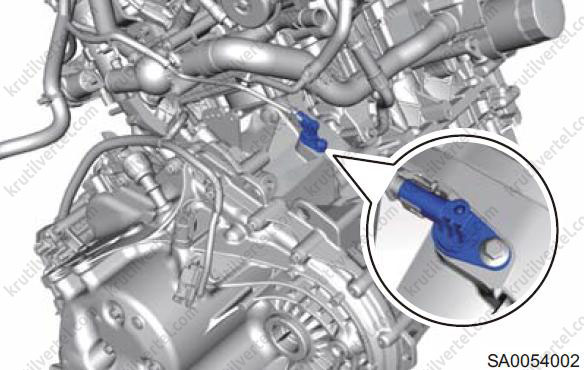

12. Зніміть датчик положення колінчастого валу:

Відкрутіть болт кріплення та зніміть датчик положення колінчастого валу.

13. Зніміть кронштейн гнучкого валу.

14. Для навішування двигуна використовуйте пристрій для навішування двигуна.

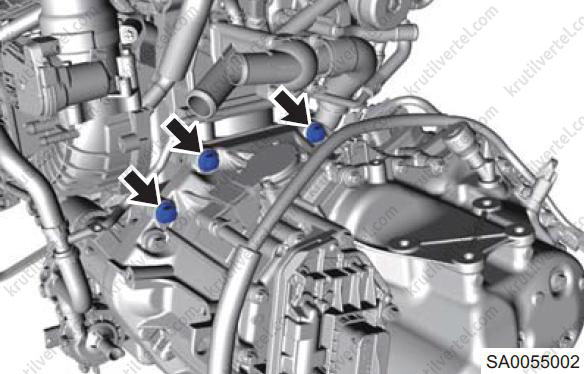

15. Відкрутіть три болти (стрілки) між верхньою частиною коробки передач і двигуном.

16. Зніміть ліву монтажну подушку двигуна.

17. Зніміть праву монтажну подушку двигуна.

18. Зніміть корпус заднього кріплення:

• Підніміть автомобіль і обіпріть коробку передач на стійку для агрегатів трансмісії.
• Відкрутіть болти заднього кріплення і зніміть заднє кріплення.

19. Зніміть коробку передач у зборі:

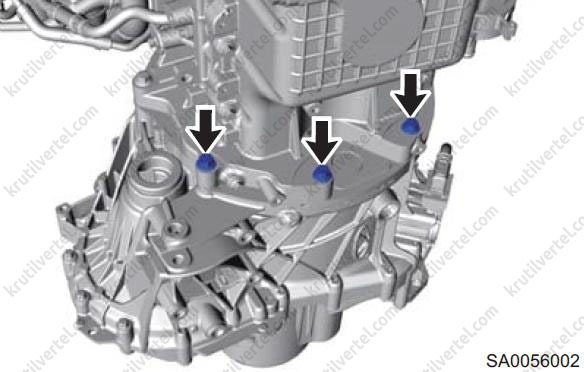

• Відкрутіть три болти (стрілки) між нижньою частиною коробки передач і двигуном.

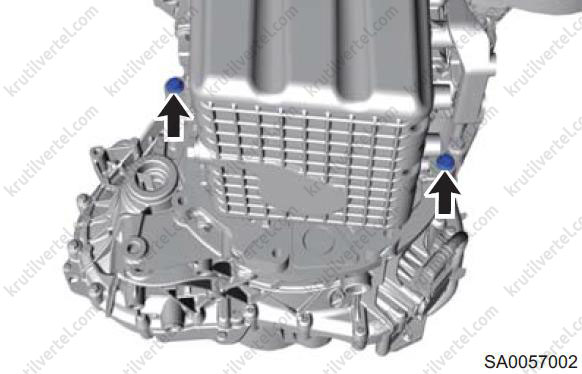

• Відкрутіть по одному кріпильному болту (стрілки) з обох боків коробки.

• Розділіть двигун і коробку передач і зніміть прокладку ущільнювача і 1-й підшипник вала.

Увага:

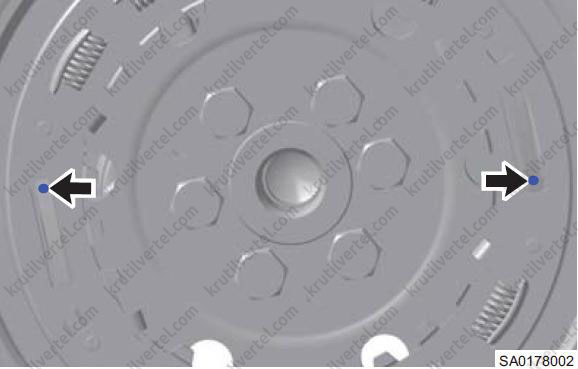

Переконайтеся, що два важелі блокування (стрілки) двомасового маховика встановлені в канавку фланця та заблоковані, перш ніж приєднувати коробку передач до двигуна під час встановлення. Якщо їх не встановлено, слід виконати процедуру повторної установки маховика у вихідне положення (див. відповідний розділ у пункті нижче).

Встановлення

Увага:
- Переконайтеся в тому, що встановлений 1-й підшипник валу і не допускайте згинання прокладки ущільнювача до з'єднання коробки передач з двигуном.
- Переконайтеся, що кріплення болтів коробки передач встановлено до двигуна після повного суміщення поверхонь коробки передач і двигуна, що сполучаються. Потім затягніть їх по черзі по діагоналі. В іншому випадку може послабитися затягування кріпильних болтів вузла зчеплення, випадкове регулювання механізму автоматичного регулювання зчеплення, що привіт до зміни положення компонентів вузла зчеплення.

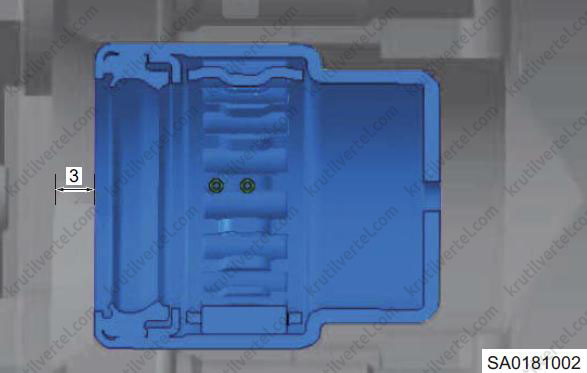

1. Встановіть підшипник первинного валу в отвір заднього кінця колінчастого валу двигуна. Під час встановлення підшипника прикладайте рівномірний тиск по всьому колу кільця підшипника. Глибина установки: 3±0,1 мм.

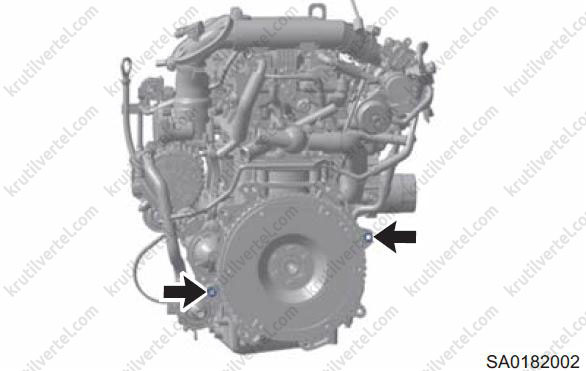

2. Встановіть маховик на двигун і перевірте, чи були вставлені настановні штифти у відповідні отвори (стрілки).

3. Поєднайте отвори та інсталяційні штифти. Переміщуйте коробку передач, доки вона не доторкнеться до двигуна. Потім з установіть два кріпильні болти (стрілки) з боку двигуна. Момент затягування: 50 ± 5 Н∙м.

4. Встановіть три верхні болти (стрілки). Момент затягування: 90 ± 9 Н∙м.

5. Встановіть три нижні болти (стрілки). Момент затягування: 50 ± 5 Н∙м.

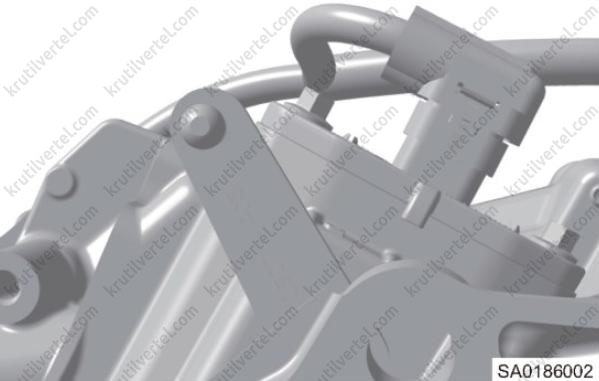

6. Заблокуйте штифт механізму перемикання в положенні P. Не тягніть за механізм перемикання до встановлення троса важеля селектора.

7. Подальше встановлення здійснюється в порядку, зворотному порядку зняття.

8. Після встановлення:

• Залийте трансмісійну оливу та перевірте її рівень.
• Виконайте самоадаптацію коробки передач.
