Рульовий механізм та його елементи Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кермове керування Chery, ремонт кермового керування Chery, моменти затягування Chery, кермове керування Chery Tiggo, ремонт кермового керування Chery Tiggo, моменти затягування Chery Tiggo

2. Рульовий механізм та його елементи

Загальна інформація

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

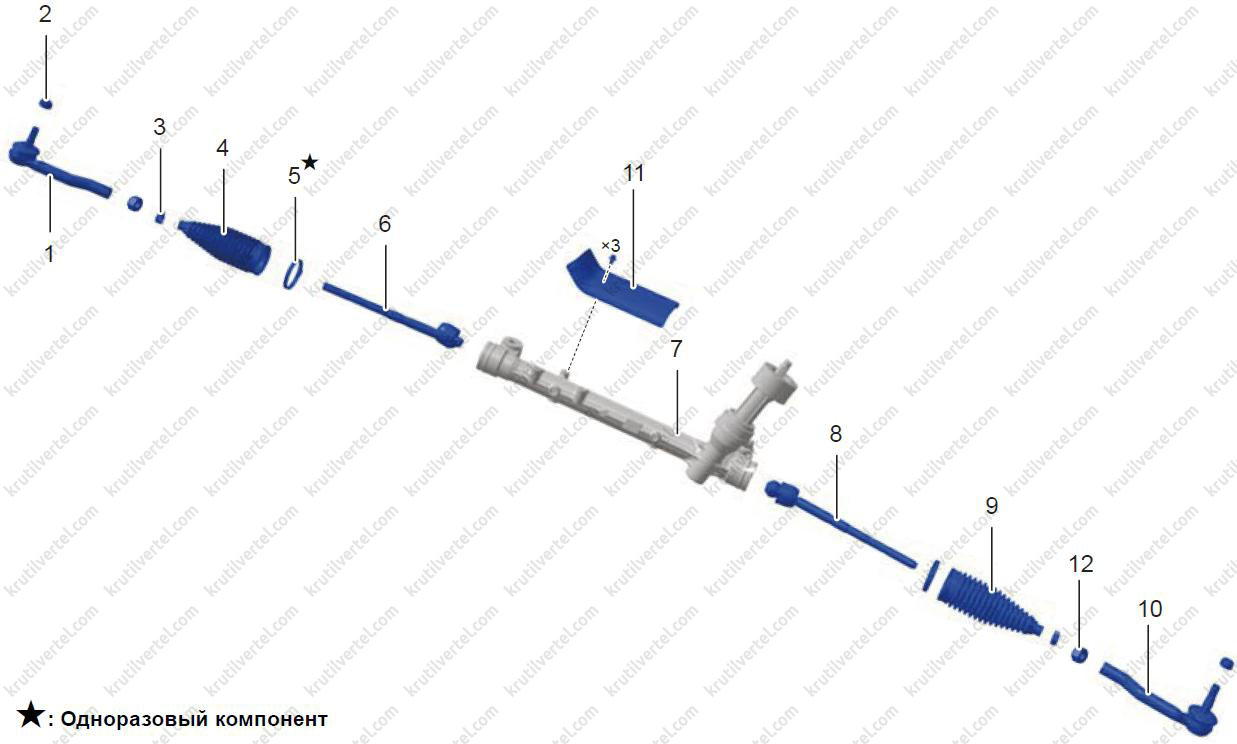

  1. Наконечник правої кермової тяги.
  2. Контргайка наконечника кермової тяги.
  3. Малий хомут.
  4. Пильовик правої рульової тяги.
  5. Великий хомут.
  6. Права кермова тяга у зборі.
  7. Рульовий механізм у збиранні.
  8. Ліва рульова тяга у зборі.
  9. Пильовик лівої рульової тяги.
  10. Наконечник лівої кермової тяги.
  11. Утеплювач рульового механізму.
  12. Гайка кріплення кермової тяги.

У цьому автомобілі використовується система кермового керування з електропідсилювачем, яка знижує навантаження на водія при керуванні кермовим колесом, що підвищує зручність експлуатації та безпеку водіння.

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Наконечник кермової тяги

Зняття та встановлення

1. Виставте передні колеса в положення прямо.

2. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

3. Від'єднайте «негативний» дріт від акумулятора.

4. Зніміть переднє ліве колесо.

5. Зніміть наконечник кермової тяги:

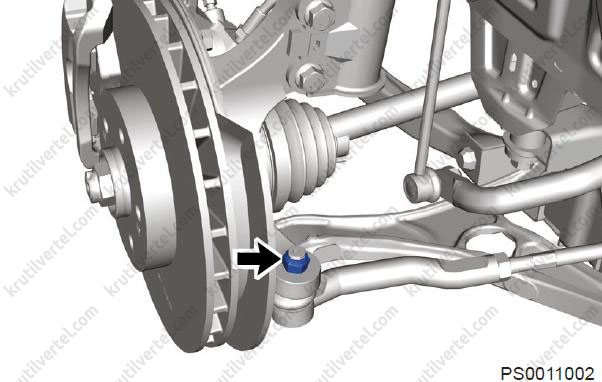

  • Відверніть контргайку (стрілка) між наконечником лівої рульової тяги та переднім лівим поворотним кулаком у зборі.

Примітка:
Момент затягування: 45 ± 5 Н∙м.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

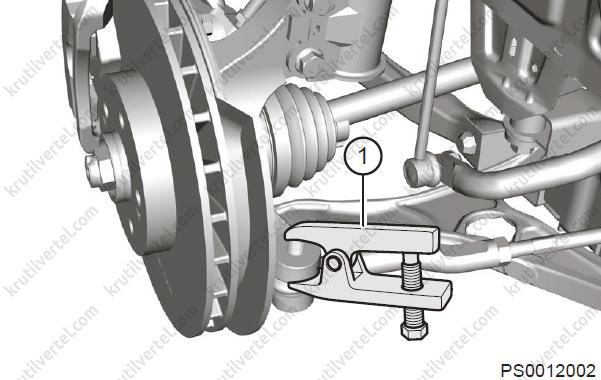

  • Встановіть знімач кульових пальців (1) і від'єднайте наконечник кермової тяги від поворотного кулака в зборі.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

  • Зніміть наконечник кермової тяги у збиранні.

6. Установка здійснюється у порядку, зворотному порядку зняття.

7. Після встановлення наконечника рульової тяги в зборі необхідно виконати регулювання кута установки коліс.

Перевірка технічного стану

1. Перевірте зазор у шарнірі наконечника кермової тяги. За потреби замініть наконечник кермової тяги.

2. Перевірте гумову втулку наконечника рульової тяги на пошкодження. За потреби замініть наконечник кермової тяги у збиранні.

Рульова тяга

Зняття та встановлення

1. Зніміть переднє ліве колесо.

2. Зніміть наконечник кермової тяги.

3. Зніміть ліву рульову тягу:

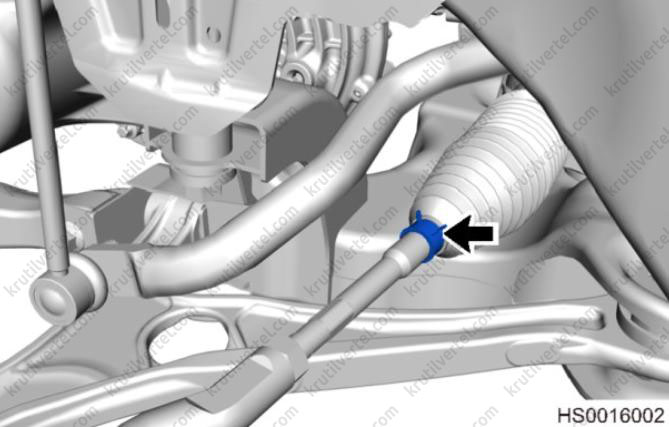

  • Зніміть пружинний хомут (стрілка) пильовика кермової тяги.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм і його елементи Чері Тігго 8 з 2018 року

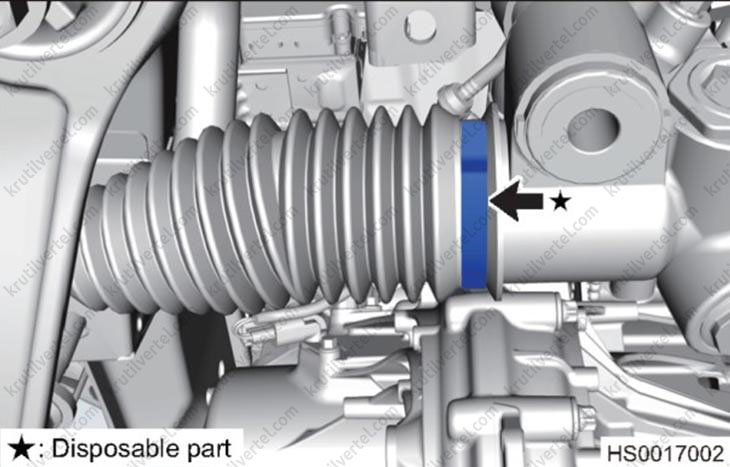

  • Зніміть хомут (стрілка) пильовика кермової тяги та звільніть пильовик кермової тяги.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм і його елементи Чері Тігго 8 з 2018 року

  • За допомогою ключа зніміть рульову тягу.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

  • Необхідно встановити близькі один до одного сферичні поверхні кермової тяги і рейки, що поєднуються.
  • Після встановлення наконечника кермової тяги слід перевірити кути установки коліс.
  • Хомут не підлягає повторному використанню. Під час встановлення замініть його новим.

Рульовий механізм у збиранні

Зняття та встановлення

1. Виставте передні колеса в положення прямо.

2. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

3. Від'єднайте «негативний» дріт від акумулятора.

4. Зніміть переднє ліве/праве колесо.

5. Зніміть наконечник кермової тяги.

6. Відкрутіть стяжний болт між рульовою колонкою з проміжним валом у зборі та первинним валом рульового механізму:

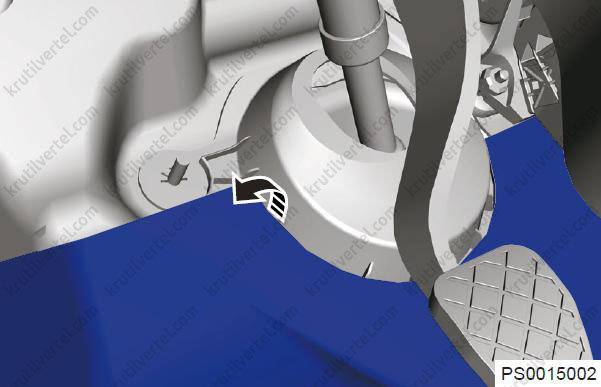

  • Відкиньте ковролін під сидінням водія у напрямку стрілки.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

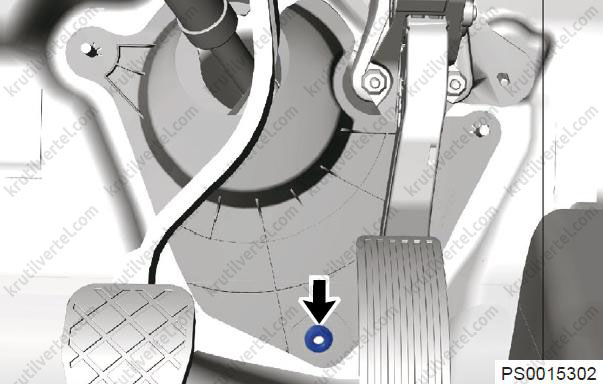

  • Відверніть кріпильну гайку (стрілка) з пильника нижнього шарніра кермового механізму.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм і його елементи Чері Тігго 8 з 2018 року

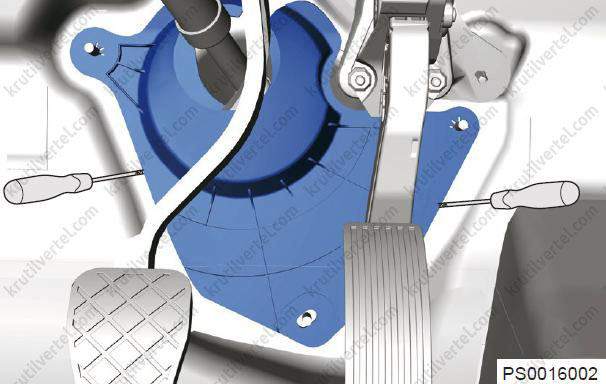

  • За допомогою викрутки, обгорнутої ізолентою, зніміть пильовик нижнього шарніра кермового механізму з двох шпильок.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

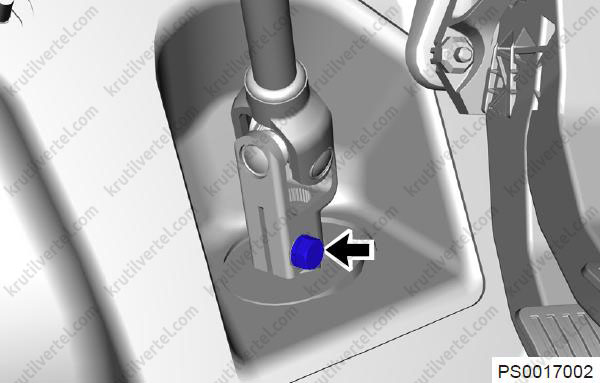

  • Відкрутіть стяжний болт (стрілка) між рульовою колонкою з проміжним валом у зборі та первинним валом рульового механізму.

Примітка:
Момент затяжки: 20 ± 2 Н∙м (1-й етап) та довернути на 90 ± 5° (2-й етап).

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

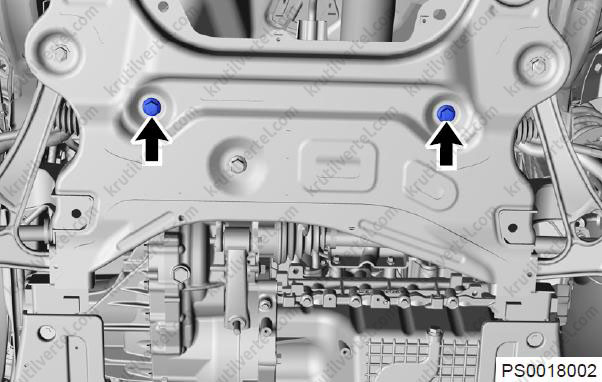

7. Відкрутіть два кріпильні болти (стрілка) кермового механізму в зборі з підрамника.

Примітка:
Момент затяжки: 180 ± 18 Н∙м.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

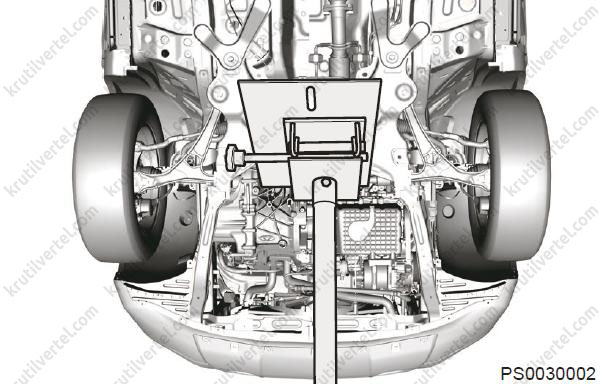

8. За допомогою стійки для агрегатів трансмісії підіпріть зварний вузол переднього підрамника.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

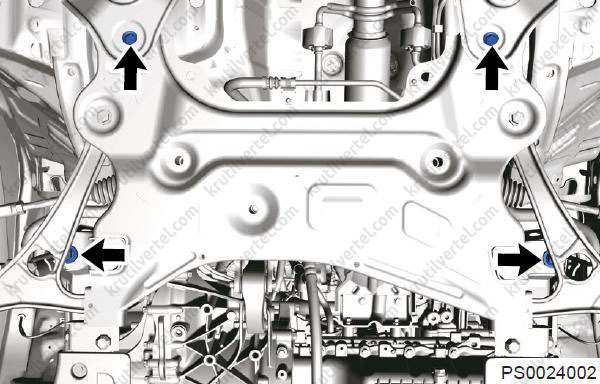

9. Відкрутіть чотири болти (стрілка) між підрамником і кузовом автомобіля і повільно опустіть підрамник.

Примітка:
Момент затяжки: 180 ± 18 Н∙м.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм і його елементи Чері Тігго 8 з 2018 року

10. Зніміть кермовий механізм у збиранні.

11. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

  • Надійно затягніть сполучний болт між нижнім шарніром кермової колонки та первинним валом кермового механізму.
  • Після встановлення кермового механізму в зборі виконайте процедуру регулювання кута передніх коліс.

Перевірка технічного стану

1. Перевірте, чи не пошкоджено пильовик кермового механізму, і чи не ослаблений хомут. За потреби зробіть заміну, щоб запобігти попаданню води та мікрочастинок пилу та передчасному виходу з ладу деталей.

2. Перевірте, чи не пошкоджено кермовий механізм. За необхідності замініть кермовий механізм у збиранні.

Регулювання зазору в кермовому механізмі

1. Встановіть колесо в положення прямо.

2. Повертайте кермо в обидва боки.

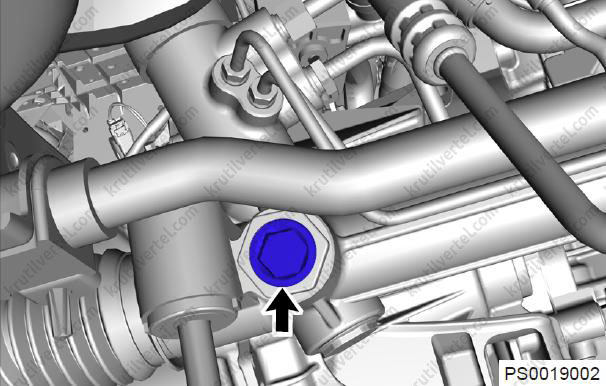

3. Якщо чути шум рульового механізму, відрегулюйте регулювальний болт (стрілка) до повного усунення шуму при обертанні рульового колеса.

кермовий механізм та його елементи Chery Tiggo 8 з 2018 року, кермовий механізм та його елементи Чері Тігго 8 з 2018 року

4. Затягніть регулювальний болт на 1/8 обороту (приблизно на 45°).

5. Виконайте випробування.

6. Якщо кермовий механізм не може повернутися до центрального положення, послабте регулювальний болт на 15°.

7. Виконайте випробування.
