Газорозподільний механізм Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

4. Газорозподільний механізм

Увага:
- Щоб уникнути травм при знятті/встановленні газорозподільного механізму, обов'язково надягайте засоби індивідуального захисту.
- При знятті/встановленні газорозподільного механізму будьте обережні, щоб не подряпати лакофарбове покриття кузова.

Двигун 1,5л

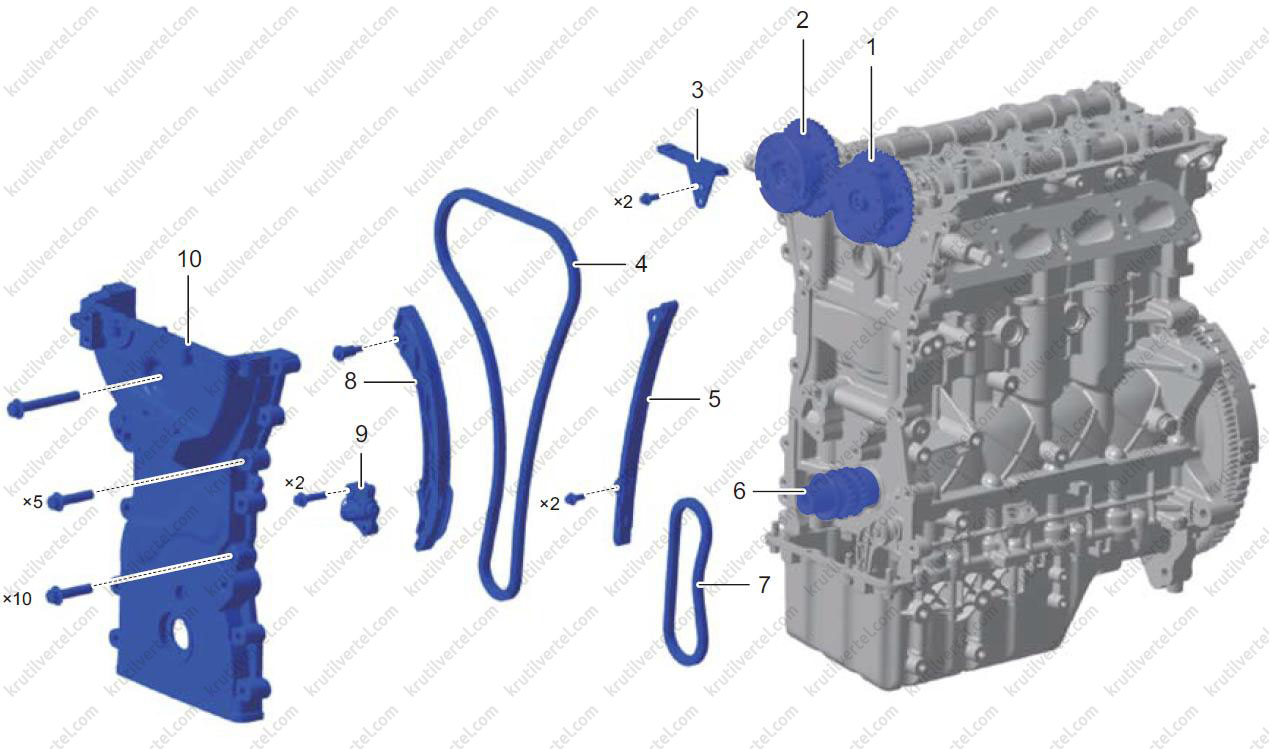

Складові елементи

1. Впускний фазообертач у зборі.
2. Випускний фазообертач у зборі.
3. Верхня нерухома напрямна.
4. Ланцюг приводу газорозподільного механізму.
5. Нерухлива направляюча.
6. Колінчастий вал.
7. Ланцюг приводу масляного насоса.
8. Рухлива направляюча.
9. Натягувач ланцюга.
10. Кришка механізму газорозподілу.

Ланцюг приводу газорозподільного механізму

Зняття

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть кришку двигуна.

4. Зніміть котушки запалювання.

5. Зніміть кришку головки блоку циліндрів.

6. Зніміть ремінь приводу допоміжних агрегатів.

7. Зніміть проміжний шків ременя приводу допоміжних агрегатів.

8. Зніміть натяжний пристрій у збиранні ременя приводу допоміжних агрегатів.

9. Зніміть шків колінчастого валу.

10. Зніміть шків насоса рідини, що охолоджує.

11. Для навішування двигуна використовуйте пристрій для навішування двигуна.

Примітка:
Використовуйте пристрій для вивішування двигуна, щоб вивісити двигун за підйомний вух, коли масляний піддон спирається на домкрат. Не нахиляйте двигун праворуч, щоб спростити зняття правої монтажної подушки двигуна в зборі.

12. Зніміть праву монтажну подушку двигуна.

13. Встановіть інструмент синхронізації розподільного валу:

• Встановіть інструмент синхронізації розподільного валу на задню частину верхньої поверхні головки блоку циліндрів, що сполучається. Поверніть розподільні вали впускних та випускних клапанів, щоб інструмент синхронізації встановився у прорізі задньої частини обох валів.

• Зніміть стартер.

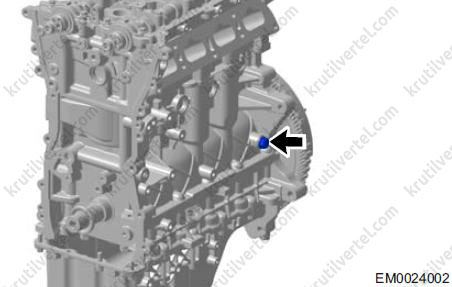

• Відкрутіть з блоку двигуна кріпильний болт (стрілка) для встановлення інструменту синхронізації колінчастого валу.

Примітка:
Момент затягування: 40 + 5 Н∙м.

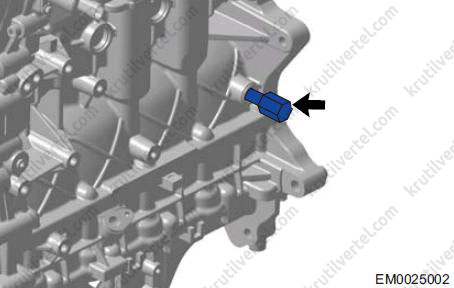

• Встановіть інструмент синхронізації колінчастого валу в блок циліндрів через різьбовий отвір на впускній стороні і вставте передню частину інструменту у відповідний отвір на противагу колінчастого валу (чотири поршні повинні бути на одному рівні).

Увага:
Для виконання цієї операції потрібен певний час, будьте обережні, щоб не пошкодити колінчастий вал.

14. Зніміть кришку газорозподільного механізму:

• Відкрутіть чотири болти (1) кришки механізму газорозподілу до масляного піддону.
• Відкрутіть болти (стрілки) з кришки механізму газорозподілу.

• Зніміть кришку газорозподільного механізму.

Увага:
- Видаліть масло та герметик за допомогою спеціального інструменту.
- Уважно огляньте кришку механізму газорозподілу щодо наявності тріщин або слідів витоку. За наявності замініть кришку.

15. Зніміть ланцюг приводу газорозподільного механізму:

• Натисніть на рухому напрямну, щоб підтримувати плунжер натягувача в максимально стислому положенні, і вставте шплінт (1) плунжера, щоб заблокувати його.

Увага:
Оскільки натягувач плунжера має високу силу пружності не знімайте болти кріплення плунжера, коли шплінт не встановлений. В іншому випадку плунжер може вилетіти та нанести травму.

• Відкрутіть два болти (стрілки), а потім зніміть сам натягувач.

• Відкрутіть кріпильний болт (1) рухомою напрямною та зніміть саму напрямну.
• Відкрутіть два кріпильні болти (2) нерухомої направляючої та зніміть саму напрямну.

• Відкрутіть два кріпильні болти (стрілки) верхньої напрямної та зніміть саму напрямну.

Увага:
Тривалий рух ланцюга в один бік призводить до виникнення нерівномірного зношування різних сторін ланцюга, тому знімати та встановлювати ланцюг необхідно в тому ж напрямку.

• Зніміть ланцюг приводу газорозподільного механізму.

Увага:

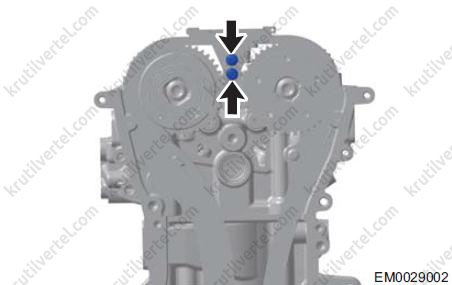

Після зняття ланцюга нанесіть на передню та задню частину мітки за допомогою маркера. Так ви зможете визначити правильний напрямок під час встановлення.

Перевірка технічного стану

1. Перевірте ланцюг приводу газорозподільного механізму:

• Уважно перевірте ланцюг щодо наявності слідів сильного зносу або тріщин. За наявності замініть ланцюг.

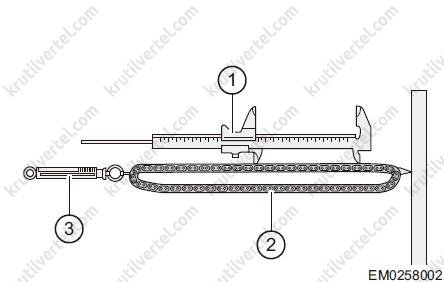

• Натягніть ланцюг (2) із зусиллям 147 Н (3) і оберіть 15 ланок ланцюга, щоб виміряти їх за допомогою штангенциркуля (1). Максимальне подовження - 120,84 мм. Виміряйте у будь-яких трьох точках і обчисліть середнє значення. Якщо отримане значення перевищує максимально допустиме, замініть ланцюг.

2. Перевірте натягувач ланцюга:

• Натисніть на поршень натягувача рукою та відпустіть. Пружина має повернути поршень назад без заїдання. Якщо є заїдання, замініть натягувач.

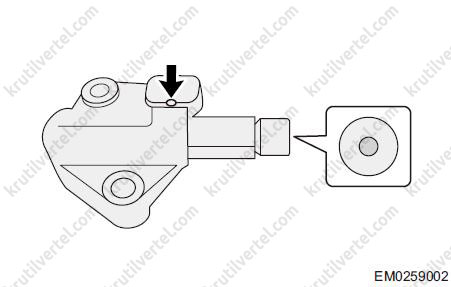

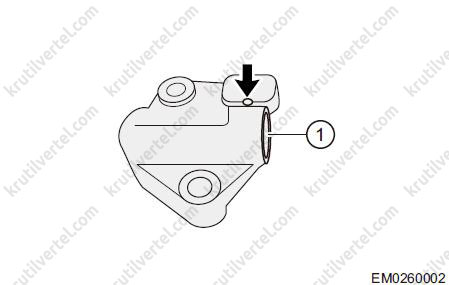

• Закрийте два отвори (стрілка) під штифт заглушками і подайте повітря в отвір у поршні. Витоку повітря не повинно бути. Якщо виток є, замініть натягувач.

• Зніміть регулювальний клапан, поршень, пружину, закрийте отвір (стрілка) під штифт заглушками та подайте повітря в корпус (1) ротом. Корпус герметичний, при подачі повітря не повинен виходити. В іншому випадку замініть натягувач.

3. Перевірте рухливу напрямну:

Виміряйте глибину рухомої напрямної за допомогою штангенциркуля. Якщо знос складає більше 2 мм, замініть рухому напрямну.

Встановлення

1. Встановіть ланцюг приводу газорозподільного механізму:

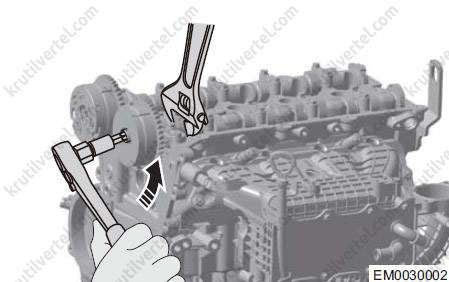

• Використовуйте відповідний ключ для утримання розподільчого валу впускних клапанів та послаблення затягування болта кріплення фазообертача.

• Порядок ослаблення затяжки болта кріплення випускного фазообертача аналогічний.

Примітка:
Необхідно лише послабити болти кріплення фазообертачів. Знімати їх не потрібно.

• Нанесіть герметик Loctite 243 на два-три витки різьблення двох кріпильних болтів верхньої напрямної та вверніть їх у кришку першого підшипника розподільчого валу.

Примітка:
Не затягуйте болти.

• Встановіть ланцюг приводу газорозподільного механізму.

Увага:
- Виконуйте установку відповідно до міток на ланцюгу приводу газорозподільного механізму.
- Переконайтеся в тому, що ланцюг проходить зірочками фазообертачів і зірочкам розподільчих валів. Переконайтеся, що верхня напрямна та ланцюг приводу газорозподільного механізму знаходяться на одному рівні.

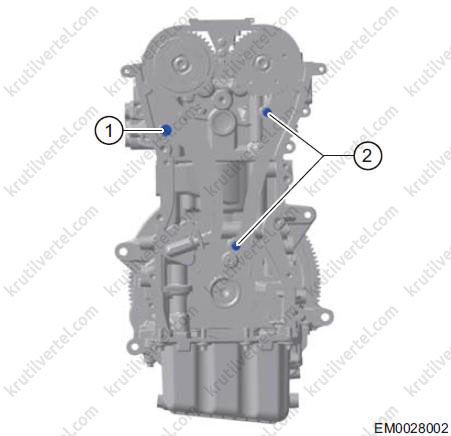

- Встановіть нерухому напрямну та затягніть два болти (2). Момент затяжки: 9 + 3 Н∙м.
- Встановіть рухому напрямну та затягніть болт (1). Момент затягування: 12 + 2 Н∙м.

Увага:
Після затягування кріпильних болтів рухомою напрямною переконайтеся в тому, що вона може вільно повертатися. Якщо ні, перевірте болт та напрямну.

• Встановіть натягувач:

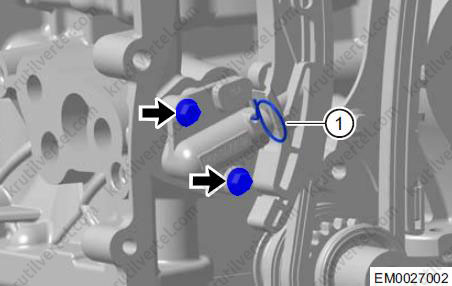

- Встановіть натягувач і затягніть два болти (стрілки). Момент затягування: 9 + 3 Н∙м.

- Перемістіть рухому направляючу до плунжера натягувача та зніміть стопорний штифт (1).

Увага:
- Під час встановлення натягувач має бути чистим. В іншому випадку недолік мастила призведе до підвищеного шуму роботи двигуна, пошкодження ланцюга приводу газорозподільного механізму та напрямної.
- Переконайтеся, що ланцюг натягнутий.
- Переконайтеся в тому, що ланцюг увійшов у нерухому та рухливу напрямні, а також у нормальне зачеплення із зірочками колінчастого валу та з фазообертачів розподільчих валів впускних та випускних клапанів.
- Ланцюг і верхня напрямна повинні бути на одному рівні.

• Затягніть два кріпильні болти (стрілки) верхньої напрямної. Момент затягування: 9 + 3 Н∙м.

• Затягніть кріпильні болти впускного та випускного фазообертача. Момент затягування: 105 + 5 Н∙м.

Увага:
Спочатку затягніть кріпильний болт випускного фазообертача, потім - впускного. Порушення послідовності затягування може призвести до того, що ланцюг буде перескакувати по зубцях зірочок фазообертача.

• Зніміть інструмент синхронізації колінчастого валу та інструмент синхронізації розподільчого валу. Потім поверніть колінчастий вал щонайменше на два оберти за годинниковою стрілкою, щоб переконатися, що механізм газорозподілу працює нормально.

Увага:
Не обертайте колінчастий вал проти годинникової стрілки.

2. Встановіть кришку газорозподільного механізму:

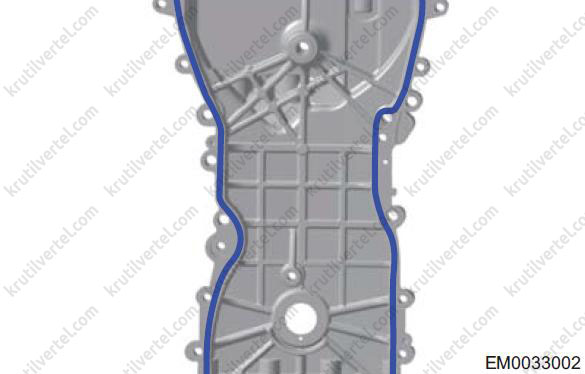

• Нанесіть герметик Loctite 5900H по всій кромці кришки механізму газорозподілу та на внутрішню частину отвору під кришки кріплення.

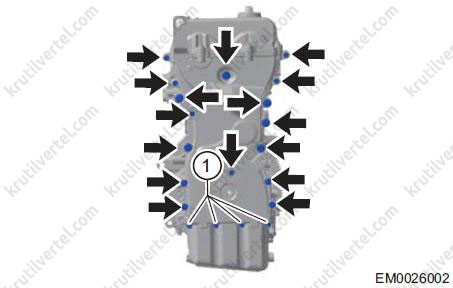

• Встановіть та затягніть кріпильні болти (стрілки) кришки механізму газорозподілу. Момент затягування:

- M8 x 45 (шість болтів): 20 + 5 Н∙м.

- M8 x 40 - 10,9 (чотири болти): 30 + 5 Н∙м.

- M10 x 45 (п'ять болтів): 40 + 5 Н∙м.

- M10 x 80 (один болт): 40 + 5 Н∙м.

• Встановіть чотири болти (1) кришки механізму газорозподілу до масляного піддону. Момент затягування: 20 + 5 Н∙м.

Увага:
Перед встановленням кришки механізму газорозподілу нанесіть герметик Loctite 5900H на масляний піддон та на внутрішню частину отвору під болти. Діаметр валика герметика: 1,5–3,0 мм.

3. Інші операції зі встановлення провадиться у порядку, зворотному порядку зняття.

Двигун 2,0 л

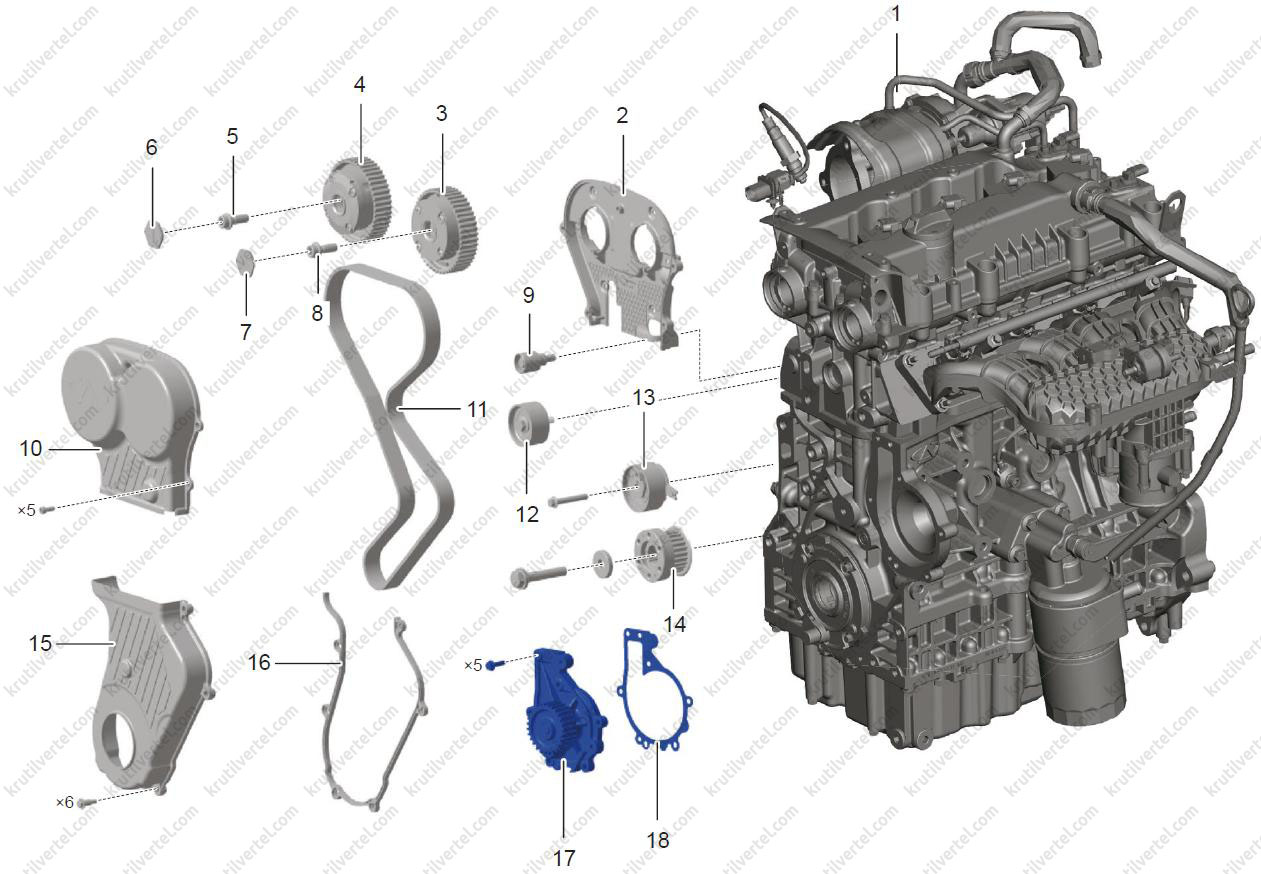

Складові елементи

1. Двигун у зборі.
2. Задня кришка механізму газорозподілу.
3. Впускний фазообертач у зборі.
4. Випускний фазообертач у зборі.
5. Кріпильний болт випускного фазообертача.
6. Кришка випускного фазообертача.
7. Кришка впускного фазообертача.
8. Кріпильний болт випускного фазообертача.
9. Контактний проміжний шків у зборі.
10. Верхня частина кришки механізму газорозподілу.
11. Зубчастий ремінь приводу газорозподільного механізму.
12. Проміжний шків у зборі.
13. Синхронний натяжний пристрій у збиранні.
14. Синхронний ексцентриковий привід колінчастого валу.
15. Нижня частина кришки механізму газорозподілу.
16. Прокладає нижню частину кришки механізму газорозподілу.
17. Насос рідини для охолодження в зборі.
18. Прокладка насоса охолоджувальної рідини у збиранні.

Зубчастий ремінь приводу газорозподільного механізму

Зняття

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть кришку двигуна.

4. Зніміть котушки запалювання.

5. Зніміть кришку головки блоку циліндрів.

6. Зніміть ремінь приводу допоміжних агрегатів.

7. Зніміть проміжний шків ременя приводу допоміжних агрегатів.

8. Зніміть натяжний пристрій у збиранні ременя приводу допоміжних агрегатів.

9. Зніміть шків колінчастого валу.

10. Для навішування двигуна використовуйте пристрій для навішування двигуна.

Примітка:
Використовуйте пристрій для вивішування двигуна, щоб вивісити двигун за підйомний вух, коли масляний піддон спирається на домкрат. Не нахиляйте двигун праворуч, щоб спростити зняття правої монтажної подушки двигуна в зборі.

11. Зніміть праву монтажну подушку двигуна.

12. Зніміть нижню частину корпусу правої монтажної подушки.

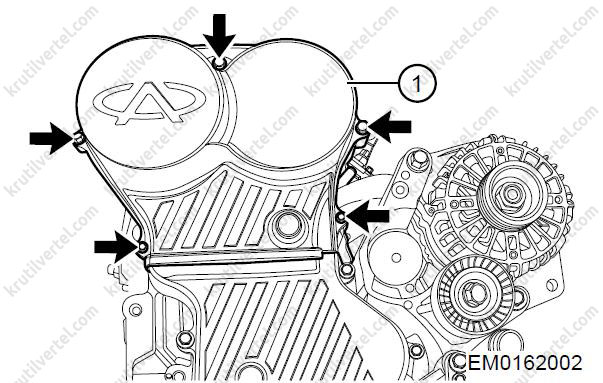

13. Зніміть верхню частину кришки газорозподільного механізму:

• Викрутіть п'ять кріпильних болтів (стрілки) з верхньої частини кришки механізму газорозподілу.

Примітка:
Момент затягування: 7 + 2 Н∙м.

• Зніміть верхню частину кришки газорозподільного механізму (1).

14. Зніміть нижню частину кришки механізму газорозподілу:

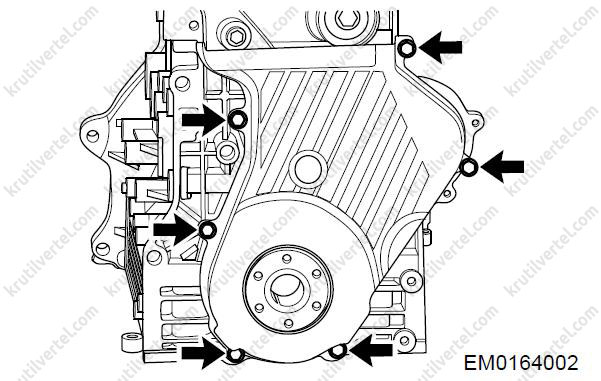

Відкрутіть шість кріпильних болтів (стрілки) та зніміть нижню частину кришки механізму газорозподілу.

15. Зніміть зубчастий ремінь приводу газорозподільного механізму у збиранні:

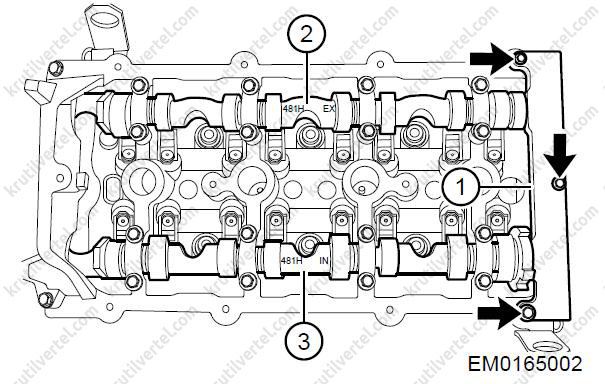

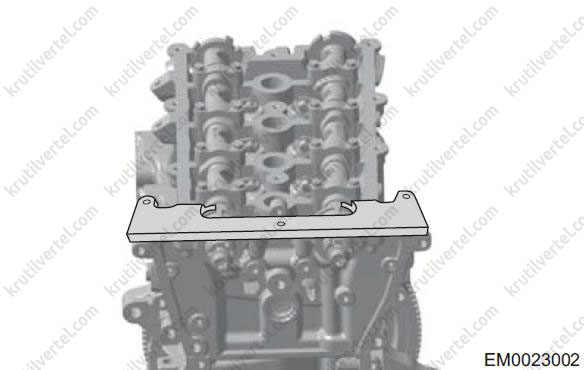

• Поверніть розподільний вал, встановіть інструмент синхронізації розподільчого валу (1), затягніть кріпильні болти (стрілка), зафіксуйте розподільний вал випускних клапанів (2) та розподільний вал впускних клапанів (3).

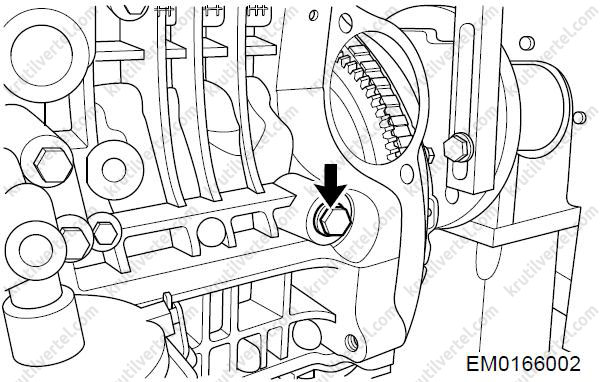

• Відкрутіть з блоку двигуна кріпильний болт (стрілка) для встановлення інструменту синхронізації колінчастого валу.

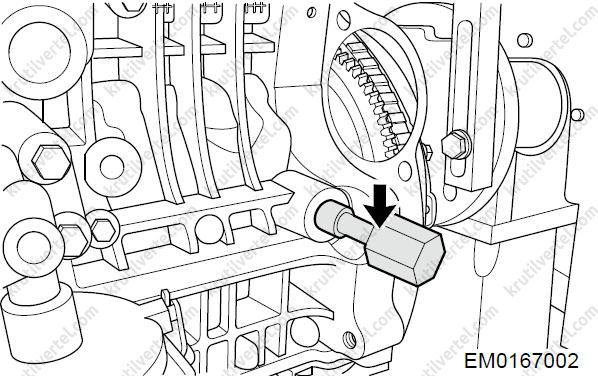

• Акуратно вкрутіть інструмент синхронізації колінчастого валу (стрілка), доки колінчастий вал не буде зафіксовано повністю.

• Відкрутіть кріпильний болт (стрілка) та зніміть синхронний натяжний пристрій (1).
• Зніміть ремінь приводу газорозподільного механізму (2).

Перевірка технічного стану

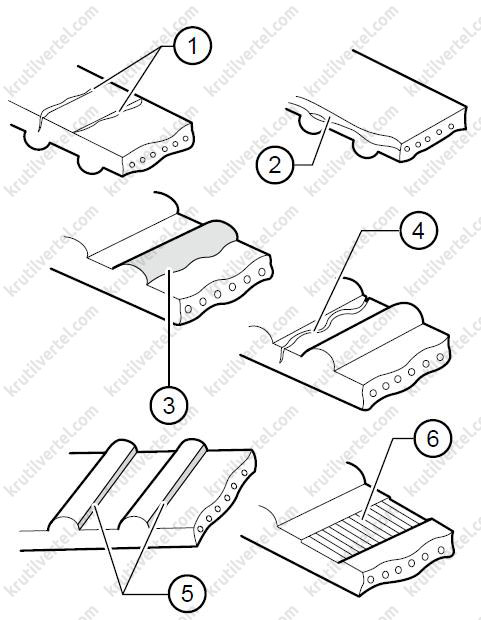

Ретельно перевірте ремінь приводу газорозподільного механізму перед встановленням. У разі виникнення наступних ознак несправності замініть ремінь приводу газорозподільного механізму в зборі:

• Як показано на малюнку (1), на задній стороні ременя приводу газорозподільного механізму є тріщини.
• Як показано на малюнках (2), (3) та (5), на нижньому або кордному полотні ременя приводу газорозподільного механізму є тріщини.
• Як показано на малюнку (6), на ремені приводу газорозподільного механізму є знос.
• Як показано на малюнках (4) та (6), на ремені приводу газорозподільного механізму відсутній або пошкоджений зуб.

Встановлення

1. Встановіть зубчастий ремінь приводу газорозподільного механізму у збиранні:

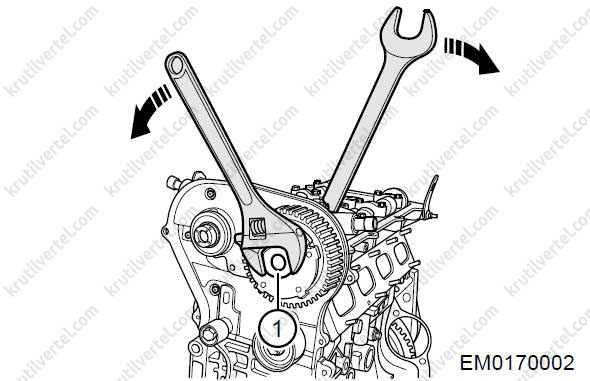

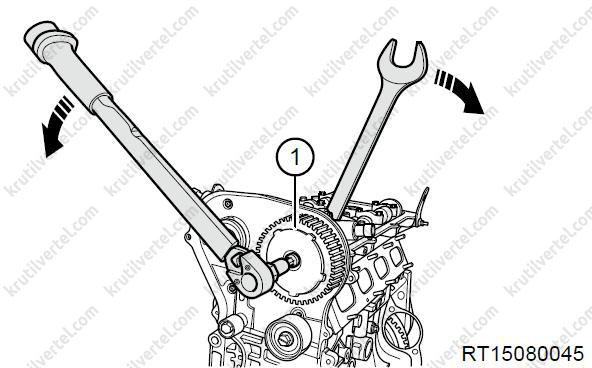

• Використовуйте відповідний ключ, щоб зафіксувати розподільний вал впускних клапанів та послабити впускний фазер (1).

• Використовуйте розвідний ключ для фіксації розподільного валу впускних клапанів і динамометричний ключ для ослаблення болта кріплення впускного фазообертача (1) у напрямку, вказаному стрілкою.

• Спосіб ослаблення болта кріплення випускного фазообертача такий же, як і для кріпильного болта впускного фазообертача.

Примітка:
Необхідно лише послабити кріпильні болти впускного та випускного фазообертача, не знімаючи фазообертач.

• Встановіть ремінь приводу газорозподільного механізму.

Увага:
Переконайтеся, що випускний фазообертач, впускний фазообертач, шків синхронізації колінчастого валу та насос охолоджуючої рідини в зборі знаходяться в хорошому контакті з насічкою ременя.

• Встановіть синхронний натяжний пристрій:

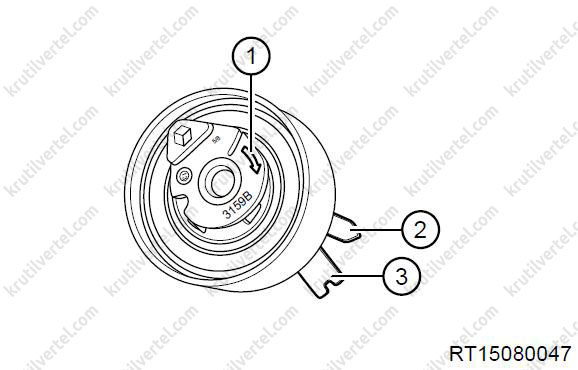

- Під час встановлення синхронного натяжного пристрою спочатку встановіть болт вручну.

- Використовуючи внутрішній шестигранний ключ, відрегулюйте натяжний пристрій за годинниковою стрілкою в напрямку, вказаному на малюнку. При затягуванні болта за допомогою ключа переконайтеся, що стрілка (2) на натяжному пристрої суміщена з міткою синхронізації (3) на підставі.

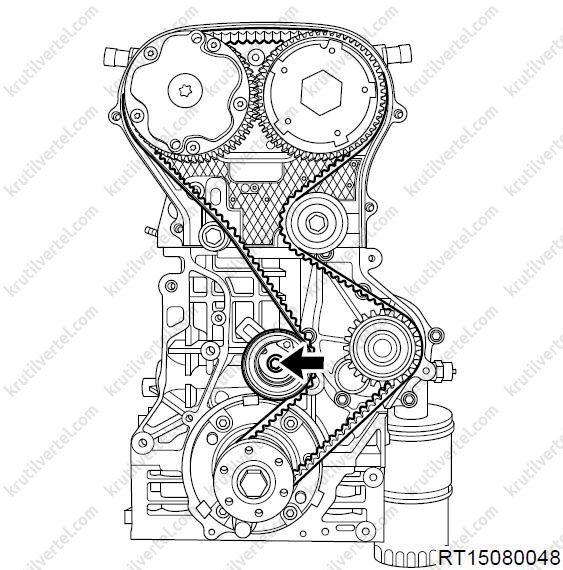

• Затягніть болт натяжного пристрою (стрілка). Момент затягування: 25 + 5 Н∙м.

• Затягніть кріпильні болти впускного та випускного фазообертача у зборі. Момент затягування: 120 ± 5 Н∙м.

Увага:
Спочатку затягніть кріпильний болт випускного фазообертача, а потім затягніть болт впускного фазообертача.

• Зніміть інструмент синхронізації колінчастого валу та інструмент синхронізації розподільчого валу, потім поверніть колінчастий вал за годинниковою стрілкою на два оберти, щоб перевірити, чи справна система синхронізації.

Увага:
Ніколи не обертайте колінчастий вал проти годинникової стрілки.

2. Інші операції зі встановлення провадиться в порядку, зворотному порядку зняття.
