4. Заміна плавких запобіжників
Плавкі запобіжники
Плавкі запобіжники служать захисту електричних ланцюгів і пристроїв від навантаження. Якщо не працює будь-який електричний прилад, то швидше за все перегорів відповідний запобіжник. У такому випадку перевірте та за потреби замініть запобіжник.
Розташування блоків плавких запобіжників

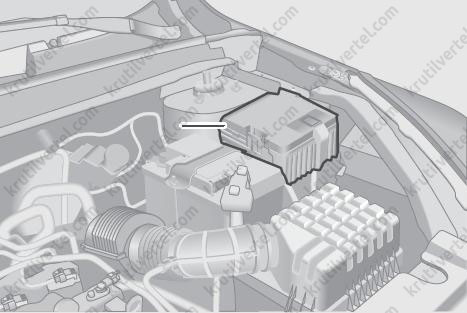

Блок плавких запобіжників у моторному відсіку
Цей блок плавких запобіжників розташований у моторному відсіку (як показано на малюнку).
1. Вимкніть усі споживачі електроенергії та встановіть вимикач пуску двигуна у положення OFF.
2. Від'єднайте провід від «негативного» (-) полюсного виведення акумулятора.

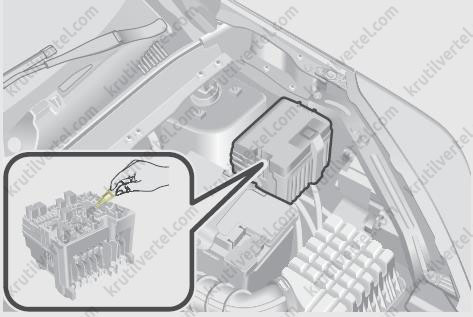

3. Зніміть кришку блоку плавких запобіжників у моторному відсіку для перевірки або заміни запобіжників.

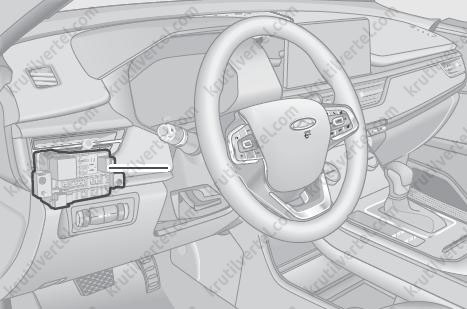

Блок плавких запобіжників у панелі керування
Цей блок плавких запобіжників розташований у нижній лівій частині панелі управління під декоративною накладкою.
1. Вимкніть усі споживачі електроенергії та встановіть вимикач пуску двигуна у положення OFF.
2. Від'єднайте провід від «негативного» (-) полюсного виведення акумулятора.
3. Зніміть декоративну накладку в нижній лівій частині панелі керування для перевірки або заміни запобіжників.

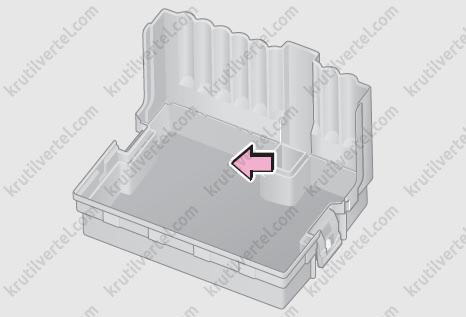

Примітка:
- Перевірте запобіжники, які викликають у вас підозру, за схемою, нанесеною на внутрішній бік кришки блоку.
- Щоб уникнути пошкодження автомобіля, будьте обережні під час зняття та встановлення лівої нижньої декоративної накладки. За потреби зверніться для цього на сервісну станцію офіційного дилера Chery.
- Щоб уникнути пошкодження електричної системи, утримуйте блок плавких запобіжників у чистоті. Не допускайте потрапляння вологи всередину блоку через відкриту кришку.

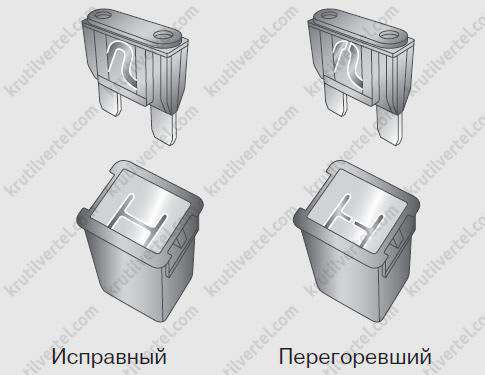

Перевірка плавких запобіжників
Якщо електроустаткування не працює, перевірте справність відповідних запобіжників. Визначити справність запобіжника вам допоможе наступний малюнок. Якщо запобіжники перегоріли, їх слід замінити.
