Складові елементи та загальна інформація зчеплення Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Chery, регулювання зчеплення Chery, трансмісія Chery, коробка передач Chery, зчеплення Chery Tiggo, регулювання зчеплення Chery Tiggo, трансмісія Chery Tiggo, коробка передач Chery Tiggo

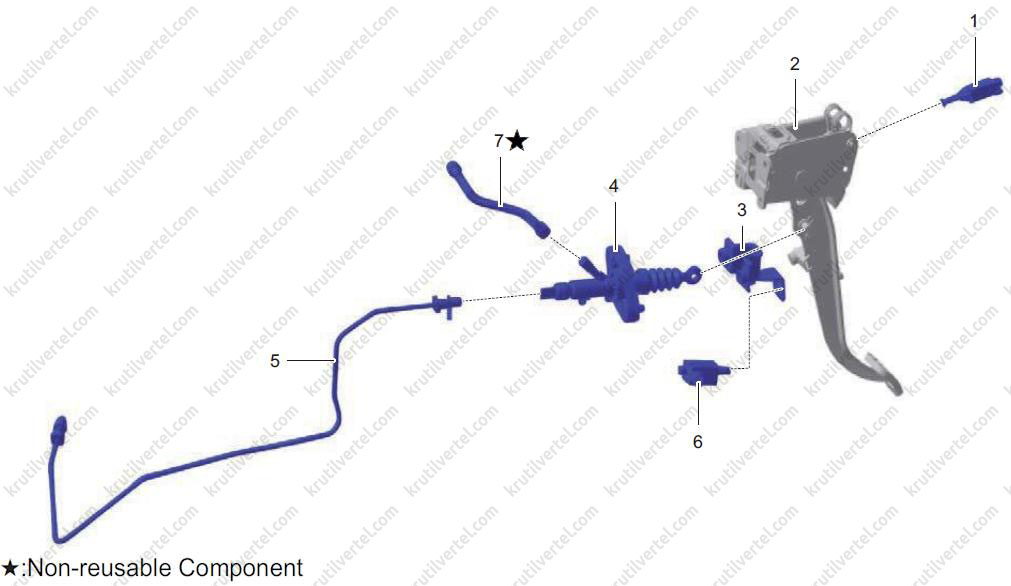

1. Складові елементи та загальна інформація
- Верхній кінцевий вимикач педалі зчеплення.
- Вузол педалі зчеплення у зборі.
- Кронштейн нижнього кінцевого вимикача зчеплення.
- Головний циліндр зчеплення.
- Трубопровід зчеплення.
- Нижній кінцевий вимикач педалі зчеплення.
- Вхідний шланг головного циліндра зчеплення.
- Маховик.
- Ведений диск зчеплення.
- Натискний диск зчеплення.
- Коробка передач.
Гідравлічний привід зчеплення: гідравлічний привід зчеплення, що містить педаль зчеплення, головний циліндр, робочий циліндр, гідравлічні трубки та інші компоненти. При натисканні педалі зчеплення головний циліндр створює тиск і передає його на підшипник вимкнення зчеплення, що знаходиться поряд з діафрагмовою пружиною натискного диска. При додатку зовнішньої сили підшипник вимикання зчеплення чинить тиск на пелюстки діафрагмової пружини, у результаті вони прогинаються і досягають крайнього становища. В результаті натискний диск переміщається назад, і сила, що стискає ведений диск зчеплення, зникає. Головний циліндр зчеплення містить поршень, корпус циліндра, шток та гідравлічний трубопровід. При натисканні педаль педалі зчеплення шток переміщає поршень головного циліндра, і рідина під тиском трубками направляється в робочий циліндр.
