4. Дзеркала заднього виду

Загальна інформація

Даний автомобіль оснащується зовнішніми дзеркалами заднього виду з електроприводом регулювання та складання та внутрішнім дзеркалом заднього виду.

Зовнішні дзеркала заднього виду обладнані електроприводом регулювання дзеркала та складання. Модель стандартного рівня комплектації не оснащується дзеркалами із функцією складання.

Електропривод регулювання та складання зовнішніх дзеркал заднього виду: водій може регулювати положення дзеркал за допомогою вимикачів блоку регулювання, що знаходиться в салоні, домагаючись необхідної установки дзеркал та хорошого огляду назад, а також складати та розкладати дзеркала.

Блок регулювання дзеркал заднього виду: знаходиться під лівим повітроводом передньої панелі. Увімкнувши запалювання, виберіть дзеркало заднього виду для регулювання, натиснувши на перемикач «L» або «R». Потім відрегулюйте положення вибраного дзеркала заднього виду, натискаючи кнопку комбінованого вимикача вгору/вниз і вліво/вправо. Досягніть хорошого огляду назад через дзеркало. Щоб скласти або розкласти зовнішні дзеркала заднього виду, натисніть кнопку складання.

Внутрішнє дзеркало заднього виду: внутрішнє дзеркало заднього виду регулюється у потрібному напрямку вручну. Під час руху в темний час доби кут нахилу дзеркального елемента внутрішнього дзеркала заднього виду може бути змінений за допомогою перемикача на корпусі дзеркала, щоб унеможливити засліплення водія світлом фар, що рухаються позаду автомобілів.

Таблиця ознак несправності

Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. Відремонтуйте або відрегулюйте несправні компоненти або замініть їх у разі потреби.

Ознака несправності Очікуване місце
Не працює електропривод регулювання та складання зовнішніх дзеркал заднього виду Запобіжник
Блок регулювання дзеркал заднього виду
Зовнішнє дзеркало заднього виду
Джгут дротів або роз'єм
Періодична несправність зовнішніх дзеркал заднього виду "Маса"
Джгут дротів або роз'єм
Не працює обігрів зовнішніх дзеркал заднього виду (при відповідному оснащенні) Джгут дротів або роз'єм
Вимикач електричного обігрівача заднього скла
Зовнішнє дзеркало заднього виду
Блок ВСМ пошкоджено

Зовнішнє дзеркало заднього виду

Увага:
- Для запобігання нещасним випадкам при знятті/встановленні зовнішнього дзеркала заднього виду або його елементів надягайте необхідні засоби індивідуального захисту.
- При знятті/встановленні зовнішніх дзеркал заднього виду або їх елементів будьте обережні, щоб не пошкодити компоненти.
- При знятті/встановленні зовнішніх дзеркал заднього виду або їх елементів будьте обережні, щоб не подряпати поверхні салону та кузова.

Примітка:
Для правої та лівої сторони використовуються аналогічні процедури. Процедури, наведені нижче, стосуються лівої сторони.

Перевірка технічного стану

1. Перевірте дзеркало зовнішнього вигляду:

Увага:
Під час діагностики та перевірки електроустаткування для отримання інформації про відповідний ланцюг та компоненти завжди звертайтеся до відповідних електричних схем.

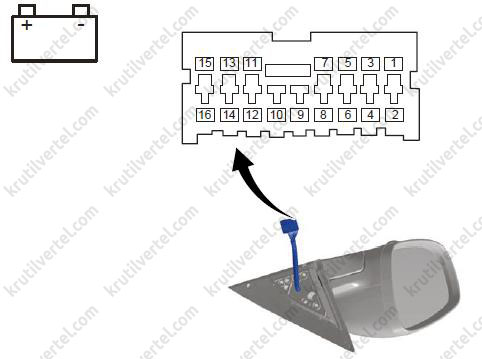

  • Подайте напругу акумулятора на контакти роз'єму і перевірте роботу зовнішнього дзеркала заднього виду відповідно до наступної таблиці.
Умови вимірювання Задана умова
"Плюс" (+) акумуляторної батареї → контакт 12. "Мінус" (-) акумуляторної батареї → контакт 11 ВВЕРХ
"Плюс" (+) акумуляторної батареї → контакт 11. "Мінус" (-) акумуляторної батареї → контакт 12 Вниз
«Плюс» (+) акумуляторної батареї → контакт 10. «Мінус» (-) акумуляторної батареї → контакт 11 ВЛІВО
"Плюс" (+) акумуляторної батареї → контакт 11. "Мінус" (-) акумуляторної батареї → контакт 10 ВПРАВО

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

  • Переведіть вимикач запалювання в положення ON (Увімк.).

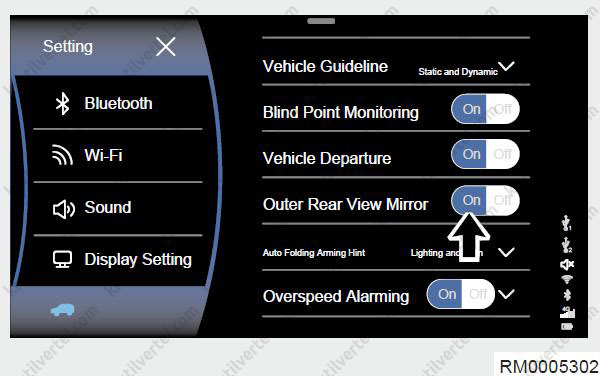

  • Увімкніть мультимедійну систему та перейдіть до налаштувань автомобіля.
  • Клацніть по рядку Outside Rear View Mirror Auto Folding OFF (Вимкнути автоматичне складання зовнішніх дзеркал заднього виду) (стрілка).

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

  • Закрийте всі двері та натисніть кнопку замикання або відмикання замків на ключі. Зовнішні дзеркала заднього виду не будуть складатися та розкладатися автоматично.

Увага:
Щоб запобігти пошкодженню зовнішнього дзеркала заднього виду під час автоматичного складання або розкладання в замерзлому стані, рекомендується відключати цю функцію, коли опади у вигляді дощу або снігу.

  • Якщо результат не відповідає вказаному, замініть або перевірте та відремонтуйте зовнішні дзеркала заднього виду.

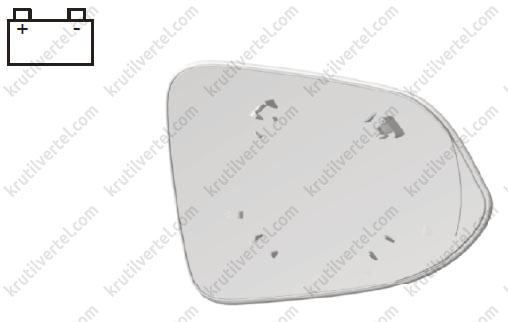

2. Перевірте дзеркальний елемент зовнішнього дзеркала заднього виду (якщо автомобіль обладнаний обігрівом дзеркал заднього виду):

  • Подайте напругу акумулятора на контакти роз'єму і перевірте роботу дзеркального елемента зовнішнього дзеркала заднього виду відповідно до наступної таблиці.
Умови вимірювання Задана умова
«Позитивний» (+) виведення акумулятора «Негативний» (-) виведення акумулятора Дзеркальний елемент зовнішнього дзеркала заднього виду нагрівається

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

  • Якщо результат не відповідає вказаному, замініть дзеркальний елемент зовнішнього дзеркала заднього виду.

Зняття та встановлення дзеркала у зборі

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

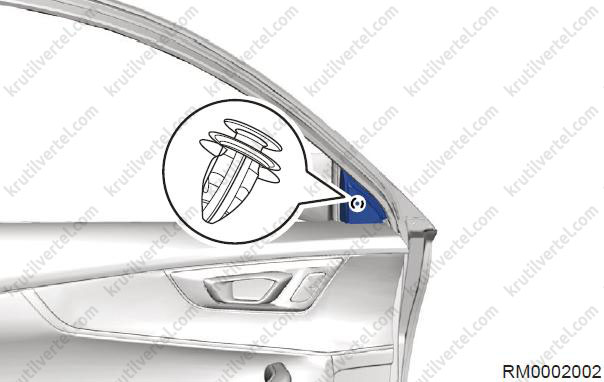

3. Зніміть внутрішню трикутну панель зовнішнього лівого дзеркала заднього виду:

За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатор внутрішньої трикутної панелі зовнішнього дзеркала заднього виду та зніміть панель.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

4. Зніміть внутрішню панель передніх лівих дверей.

5. Зніміть ліве дзеркало заднього виду.

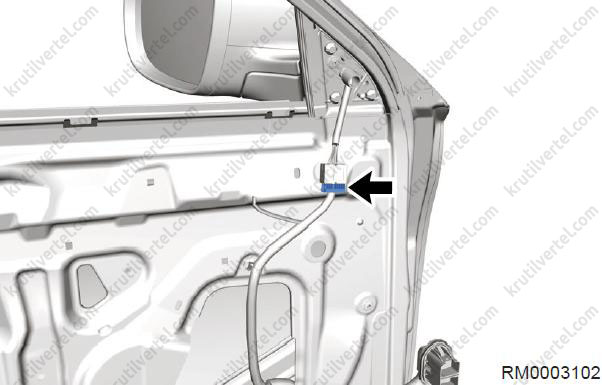

  • Від'єднайте гніздо зовнішнього дзеркала заднього виду (стрілка).

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері Тігго 8 з 2018 року

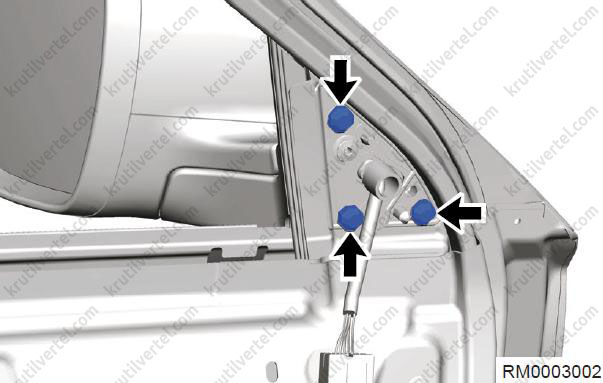

  • Відкрутіть три болти (стрілки) кріплення зовнішнього дзеркала заднього виду.

Примітка:
Момент затягування: 7,0 ± 1,5 Н∙м.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері Тігго Чері Тігго 8 з 2018 року

  • Зніміть ліве дзеркало зовнішнього вигляду.

6. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

  • Під час встановлення зовнішнього дзеркала заднього виду встановіть від'єднаний роз'єм і затягніть кріпильні болти із зазначеним моментом.
  • Переконайтеся, що зовнішнє дзеркало заднього виду може рухатися без заїдань після встановлення.
  • Після встановлення зовнішнього дзеркала заднього виду необхідно виконати калібрування панорамного зображення.

Зняття та встановлення дзеркального елемента

Увага:
- Будьте обережні, щоб не зламати засувки фіксаторів при знятті дзеркального елемента зовнішнього дзеркала заднього виду.
- При знятті не допускайте падіння та пошкодження дзеркального елемента зовнішнього дзеркала заднього виду.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть дзеркальний елемент зовнішнього дзеркала заднього виду:

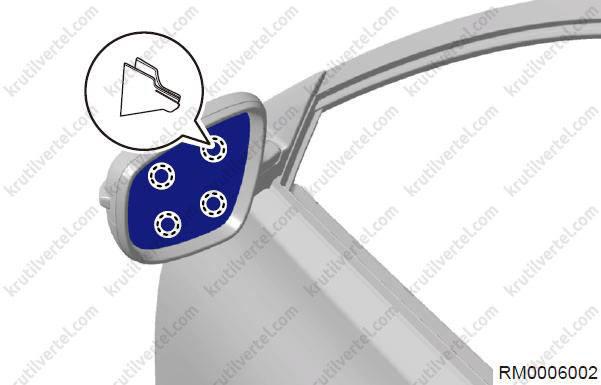

  • Натисніть край дзеркального елемента лівого зовнішнього дзеркала заднього виду, щоб нахилити елемент.
  • Наклейте захисну стрічку на периметр корпусу зовнішнього дзеркала заднього виду.
  • За допомогою викрутки, оберненої захисною стрічкою, від'єднайте фіксатори дзеркального елемента зовнішнього дзеркала заднього виду.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері Тігго 8 з 2018 року

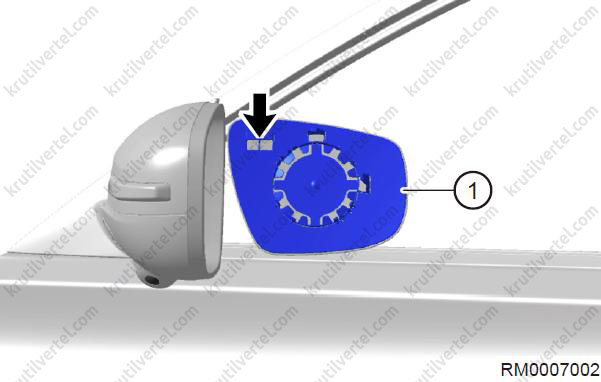

  • Від'єднайте роз'єм (стрілку) від дзеркального елемента зовнішнього дзеркала заднього виду та зніміть дзеркальний елемент (1) (якщо автомобіль обладнаний обігрівом дзеркал заднього виду).

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: після встановлення дзеркального елемента зовнішнього дзеркала заднього виду переконайтеся, що дзеркальний елемент може рухатися без заїдань.

Внутрішнє дзеркало заднього виду

Увага:
- При знятті внутрішнього дзеркала заднього виду слід докласти відповідного зусилля. Виключіть грубі дії.
- При знятті/встановленні внутрішнього дзеркала заднього виду будьте обережні, щоб не подряпати вітрове скло.

Зняття та встановлення – виконання 1

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть дзеркало заднього виду:

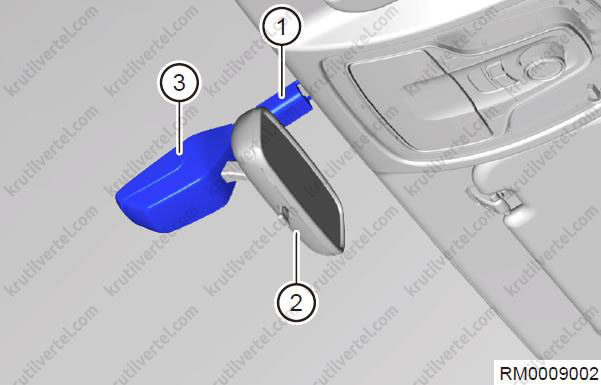

  • Зніміть панелі внутрішнього дзеркала заднього виду (1), (2), (3).

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

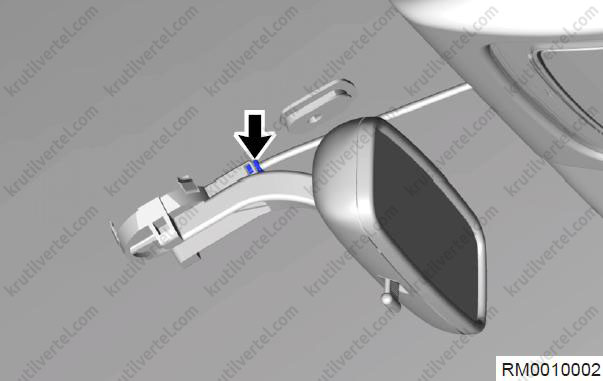

  • Зніміть внутрішнє дзеркало заднього виду у напрямку, вказаному стрілкою.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: переконайтеся, що після встановлення внутрішнє дзеркало заднього виду може рухатися без заїдання.

Зняття та встановлення – виконання 2

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть дзеркало заднього виду:

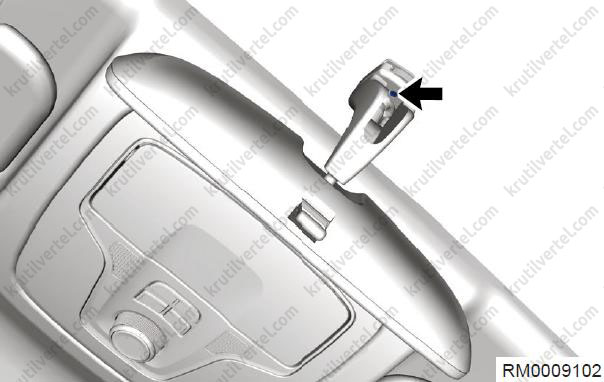

Відкрутіть болт (стрілка) кріплення внутрішнього дзеркала заднього виду.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: переконайтеся, що після встановлення внутрішнє дзеркало заднього виду може рухатися без заїдання.

Блок регулювання зовнішніх дзеркал заднього виду

Зняття та встановлення

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні блоку регулювання зовнішніх дзеркал заднього виду надягайте засоби індивідуального захисту.
- При знятті/встановленні блоку регулювання зовнішніх дзеркал заднього виду будьте обережні, щоб не подряпати внутрішню панель.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть внутрішню панель передніх лівих дверей.

4. Зніміть блок регулювання дзеркал заднього виду:

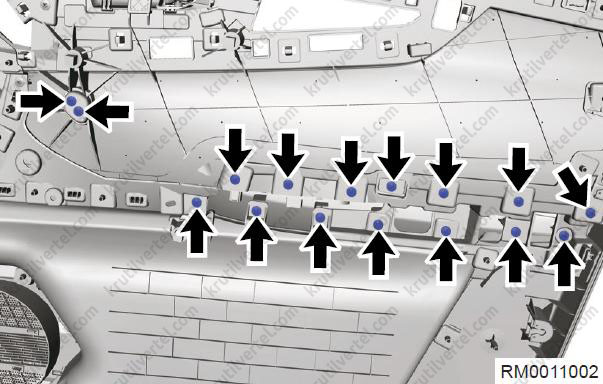

  • Поверніть 16 гвинтів (стрілки) кріплення головної панелі керування електричними склопідйомниками до дверної панелі.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

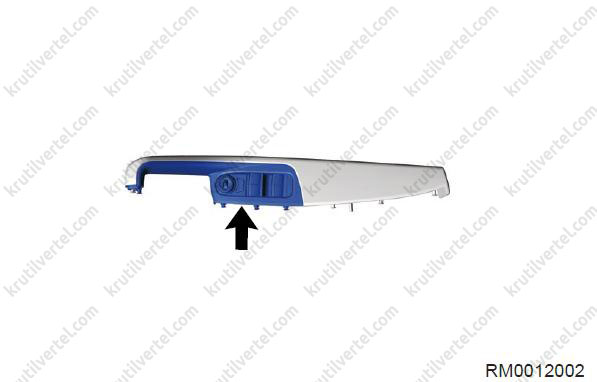

  • Відокремте перемикач електричного склопідйомника (стрілка).

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

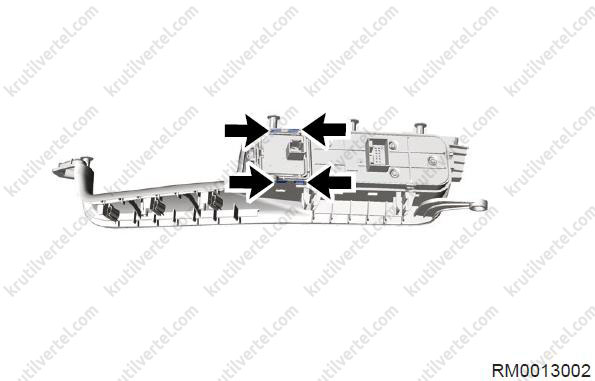

  • За допомогою викрутки, оберненої захисною стрічкою, звільніть фіксатор (стрілка) блоку регулювання зовнішніх дзеркал заднього виду.

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

  • Зніміть блок регулювання дзеркал заднього виду.

5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

  • При установці блоку регулювання зовнішніх дзеркал заднього виду будьте обережні, щоб не пошкодити інші компоненти.
  • Під час встановлення блоку регулювання зовнішніх дзеркал заднього виду приєднайте від'єднані роз'єми.
  • Після встановлення переконайтеся в нормальній роботі блоку регулювання зовнішніх дзеркал заднього виду.

Перевірка технічного стану

1. Встановіть перемикач вибору дзеркала у положення L (ліве дзеркало).

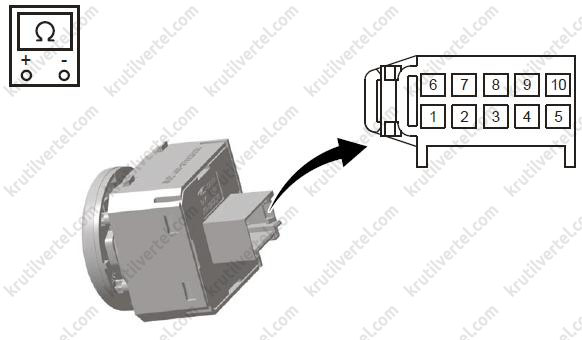

2. За допомогою цифрового мультиметра перевірте цілісність ланцюга між контактами роз'єму блоку регулювання зовнішніх дзеркал заднього виду відповідно до даних, наведених у таблиці.

Під'єднання мультиметра Стан перемикача Задана умова
Контакт 6 - Контакт 3 ВВЕРХ Провідність є
Контакт 7 - Контакт 1 ВВЕРХ Провідність є
Контакт 5 - Контакт 7 Вниз Провідність є
Контакт 1 - Контакт 3 Вниз Провідність є
Контакт 5 - Контакт 7 ВЛІВО Провідність є
Контакт 6 - Контакт 3 ВЛІВО Провідність є
Контакт 6 - Контакт 7 ВПРАВО Провідність є
Контакт 3 - Контакт 5 ВПРАВО Провідність є

3. Встановіть перемикач вибору дзеркала у положення R (праве дзеркало).

4. За допомогою цифрового мультиметра перевірте цілісність ланцюга між контактами роз'єму блоку регулювання зовнішніх дзеркал заднього виду відповідно до даних, наведених у таблиці.

Під'єднання мультиметра Стан перемикача Задана умова
Контакт 2 - Контакт 3 ВВЕРХ Провідність є
Контакт 1 - Контакт 7 ВВЕРХ Провідність є
Контакт 5 - Контакт 7 Вниз Провідність є
Контакт 1 - Контакт 3 Вниз Провідність є
Контакт 4 - Контакт 7 ВЛІВО Провідність є
Контакт 2 - Контакт 3 ВЛІВО Провідність є
Контакт 2 - Контакт 7 ВПРАВО Провідність є
Контакт 3 - Контакт 4 ВПРАВО Провідність є

дзеркала заднього виду Chery Tiggo 8 з 2018 року, дзеркала заднього виду Чері 201Чері Тігго 8 з 2018 року

5. Якщо результат не відповідає вказаному, замініть блок регулювання зовнішніх дзеркал заднього виду.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
