4. Заміна компонентів коробки передач
Трос автоматичного перемикання передач
Зняття та встановлення
1. Від'єднайте «негативний» дріт від акумулятора.
2. Зніміть повітряний фільтр.
3. Зніміть акумулятор.
4. Зніміть акумуляторну батарею.
5. Зніміть підлогову консоль.
6. Зніміть трос вибору та перемикання передач із коробки:
Увага:
У разі зняття троса автоматичного перемикання переконайтеся, що механізм і важіль перемикання знаходяться в положенні Р.

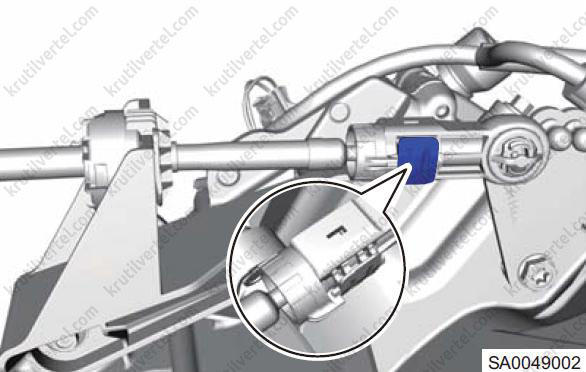

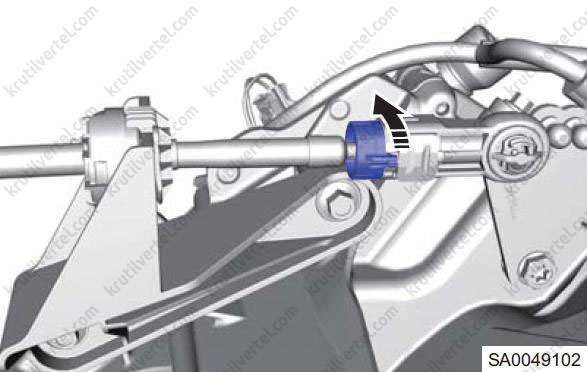

- Повертайте блокуючий виступ блокуючого повзуна на регулювальному з'єднанні проти годинникової стрілки.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть трос вибору та перемикання передач з коробки передач")
- Відокремте блокуючий повзун від регулювального з'єднання та зробіть з'єднання регульованим.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відокремте блокуючий повзун від регулювального з'єднання і зробіть з'єднання регульованим")

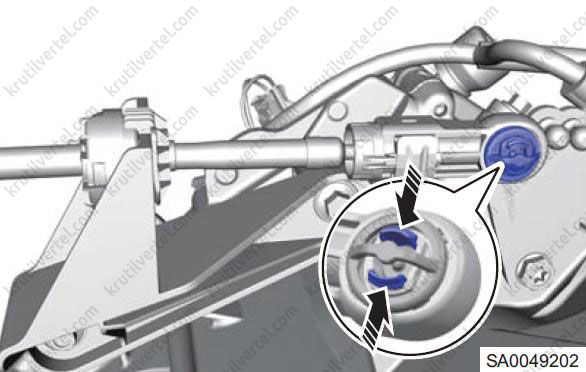

- Стисніть фіксатор у напрямку стрілок, щоб відокремити наконечник тросу.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Стисніть фіксатор у напрямку стрілок, щоб відокремити наконечник троса")

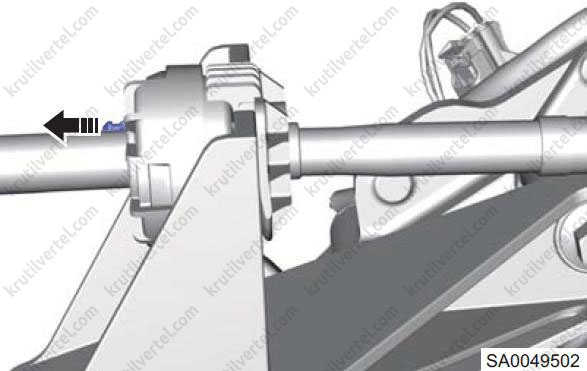

- Відтягніть фіксатор (стрілка) демпфера троса та зніміть демпфер з важеля.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відтягніть фіксатор (стрілка) демпфера троса і зніміть демпфер з важеля")
7. Зніміть трос вибору та перемикання передач із механізму перемикання передач:

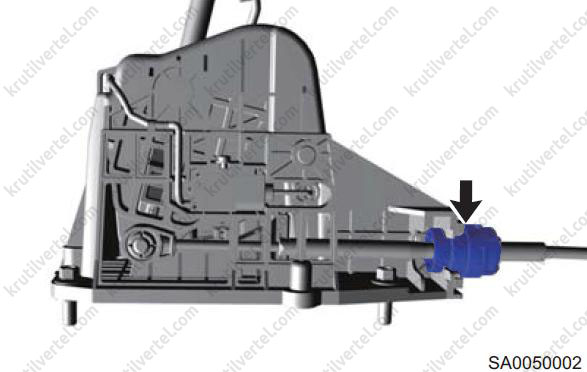

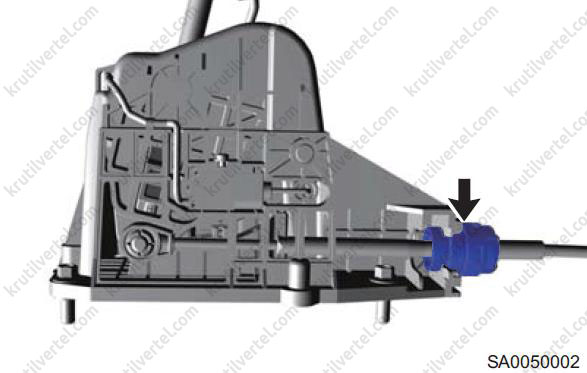

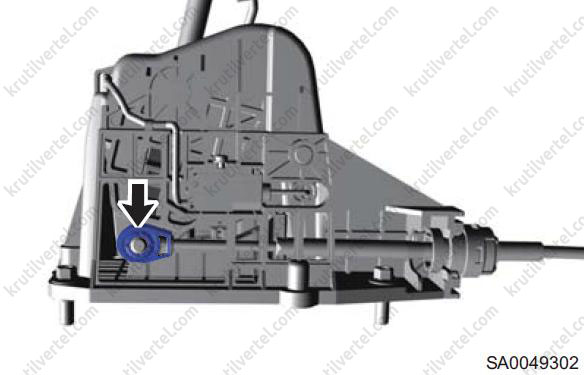

- Відокремте трос від механізму перемикання.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відокремте трос (стрілка) від механізму перемикання")
- Зніміть демпфер троса з гнізда (стрілка) механізму перемикання та відокремте наконечник троса від механізму перемикання.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть демпфер троса з гнізда (стрілка) механізму перемикання і відокремте наконечник троса від механізму перемикання")

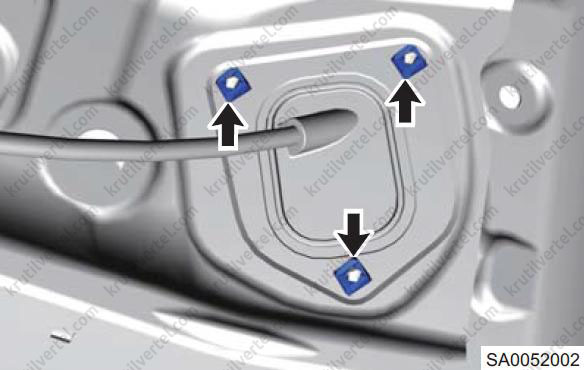

8. Відкрутіть три болти (стрілки) троса до кузова.
Примітка:
Момент затягування: 9 ± 1,5 Н∙м.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть три кріпильні болти (стрілки) троса до кузова")
9. Зніміть трос перемикання.
10. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення троса переконайтеся, що механізм перемикання та важіль знаходяться в положенні Р.
- Знову проведіть самоадаптацію після заміни троса приводу перемикання передач.
Механізм автоматичного перемикання передач
Зняття та встановлення
Увага:
У разі зняття троса автоматичного перемикання переконайтеся, що механізм і важіль перемикання знаходяться в положенні Р.
1. Від'єднайте «негативний» дріт від акумулятора.
2. Зніміть консоль для підлоги.

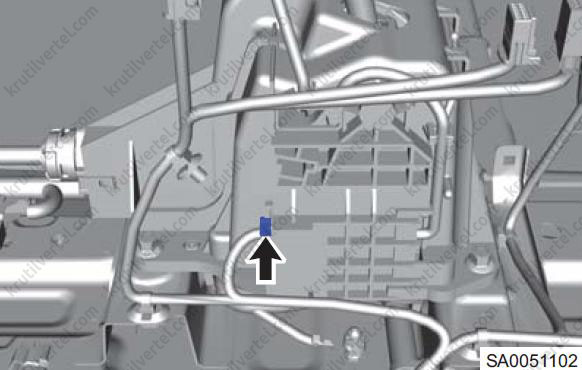

3. Від'єднайте роз'єм (стрілку) джгута проводів механізму автоматичного перемикання передач.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) джгута проводів механізму автоматичного перемикання передач")
4. Від'єднайте джгут дротів від механізму автоматичного перемикання передач за допомогою знімника фіксаторів.
5. Зніміть трос вибору та перемикання передач із механізму перемикання передач:
- Відокремте трос від механізму перемикання.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відокремте трос (стрілка) від механізму перемикання")
- Зніміть демпфер троса з гнізда (стрілка) механізму перемикання та відокремте наконечник троса від механізму перемикання.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть демпфер троса з гнізда (стрілка) механізму перемикання і відокремте наконечник троса від механізму перемикання")
6. Зніміть механізм автоматичного перемикання:

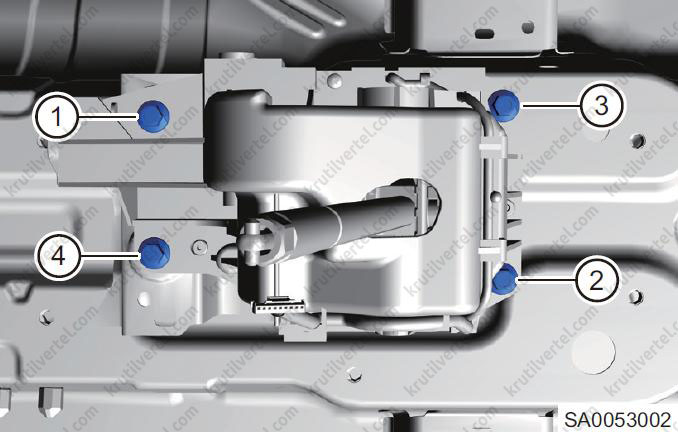

Відкрутіть чотири кріпильні болти механізму автоматичного перемикання передач до кузова, а потім зніміть сам механізм.
Примітка:
Момент затягування: 20 ± 3 Н∙м.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть чотири кріпильні болти механізму автоматичного перемикання передач до кузова, а потім зніміть сам механізм")
7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Під час встановлення троса на механізм перемикання переконайтеся, що механізм перемикання та важіль селектора знаходяться в положенні Р.
- Виконайте самоадаптацію після заміни механізму перемикання передач.
Вузол подвійного зчеплення у зборі
Зняття

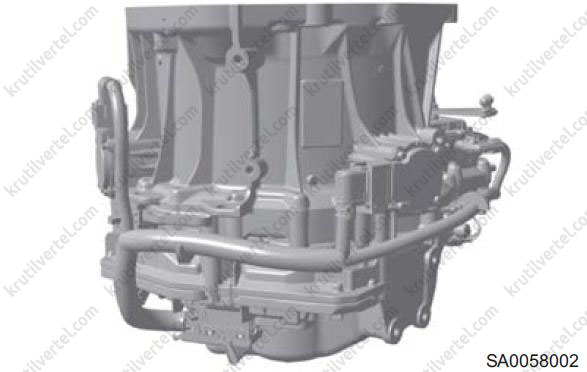

1. Зніміть коробку передач з автомобіля. Помістіть її в безпечне місце та встановіть на спеціальний пристрій.
Увага:
На цьому етапі потрібен помічник.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть з автомобіля коробку передач")
2. Зніміть електропривод верхнього зчеплення:

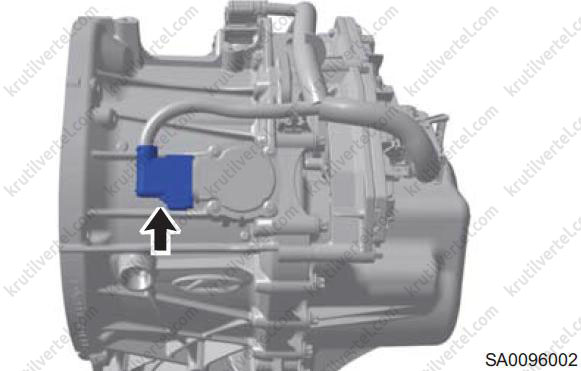

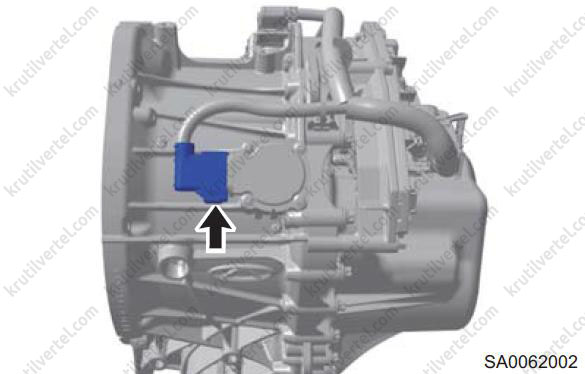

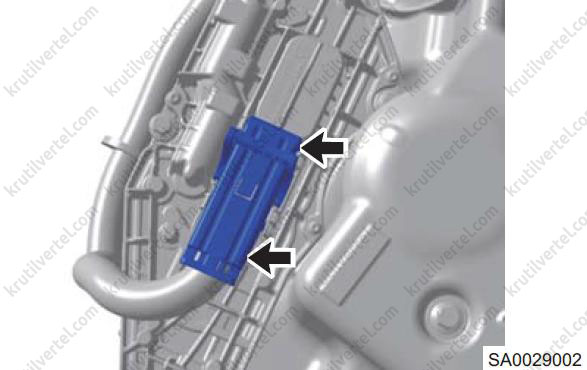

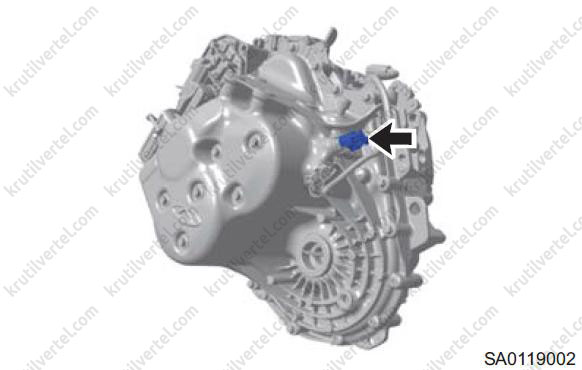

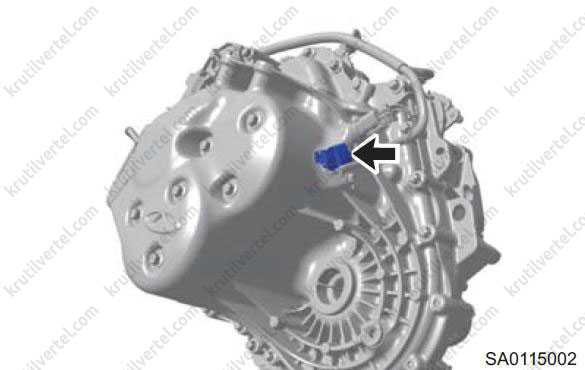

- Від'єднайте роз'єм (стрілку) джгута проводів електроприводу верхнього зчеплення.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) джгута проводів електроприводу верхнього зчеплення")
- Очистіть майданчик навколо блоку керування відповідним засобом для чищення і висушіть стисненим повітрям.
Увага:
Використовуйте захисні окуляри, працюючи зі стисненим повітрям.

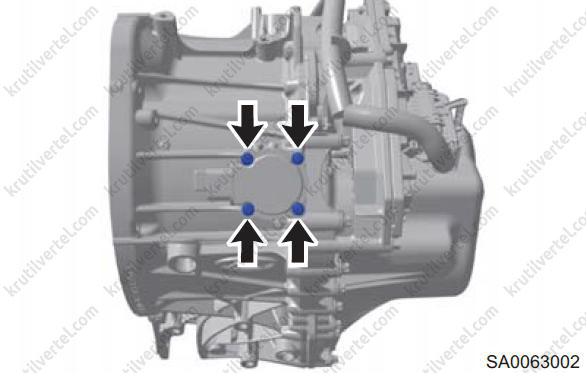

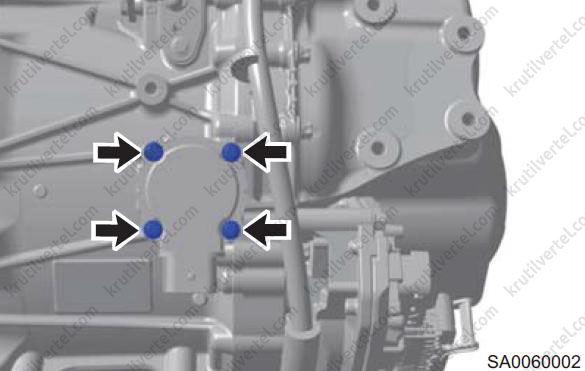

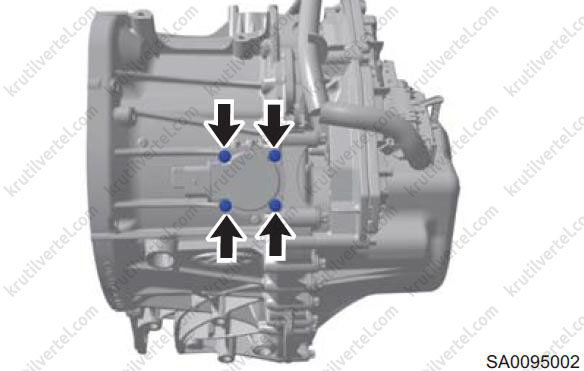

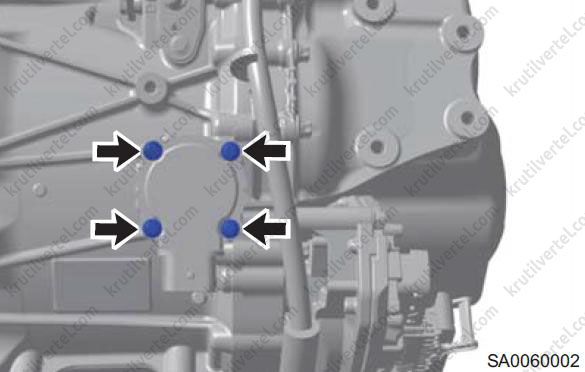

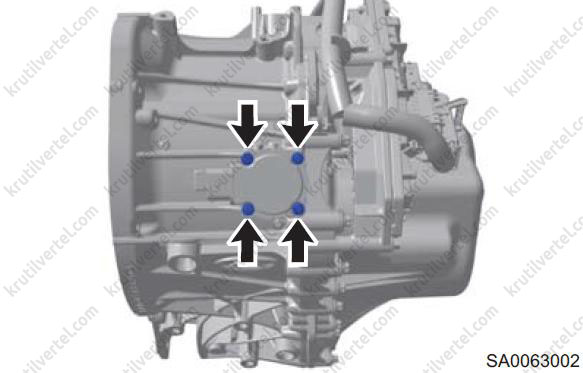

- Відверніть чотири кріпильні болти електроприводу верхнього зчеплення.
Увага:
Кріпильні болти електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть чотири кріпильні болти електроприводу верхнього зчеплення")

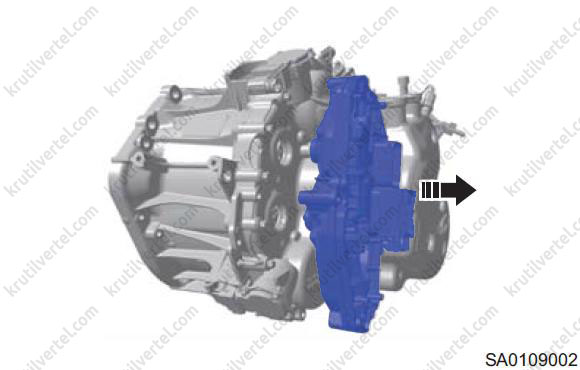

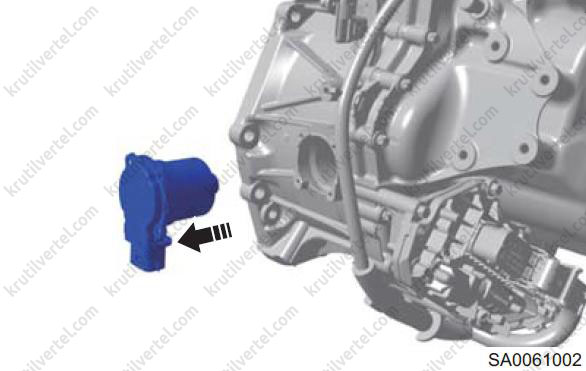

- Зніміть електропривод у напрямку стрілки та нанесіть мітку для подальшого складання. Слідкуйте за тим, щоб у коробку передач не потрапив бруд.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть електропривід у напрямку стрілки і нанесіть мітку для подальшого складання")
3. Зніміть електропривод нижнього зчеплення:

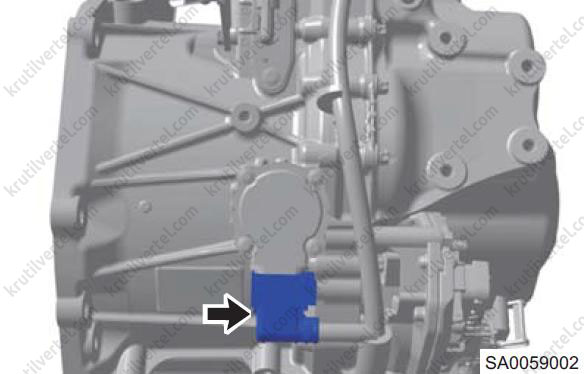

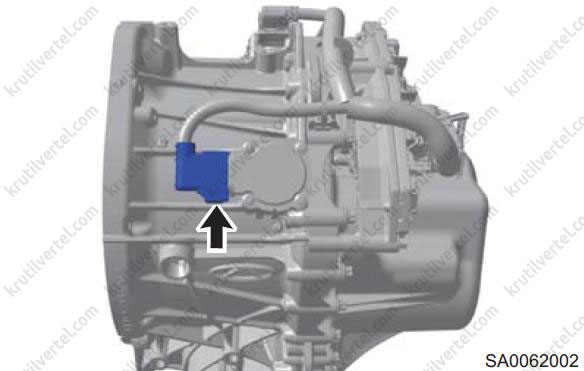

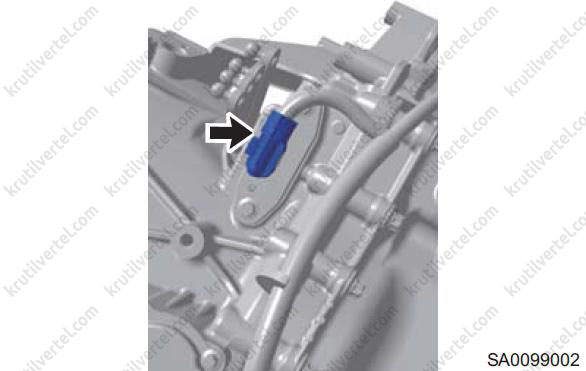

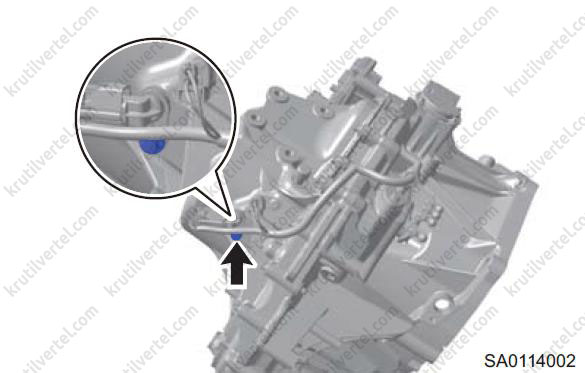

- Від'єднайте роз'єм (стрілка) джгута проводів електроприводу нижнього зчеплення.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) джгута проводів електроприводу нижнього зчеплення")
- Очистіть майданчик навколо блоку керування відповідним засобом для чищення і висушіть стисненим повітрям.
Увага:
Використовуйте захисні окуляри, працюючи зі стисненим повітрям.

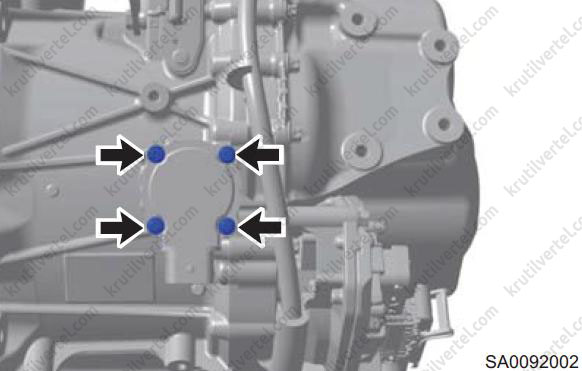

- Відкрутіть чотири кріпильні болти електроприводу нижнього зчеплення.
Увага:
Кріпильні болти електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть чотири кріпильні болти електроприводу нижнього зчеплення")

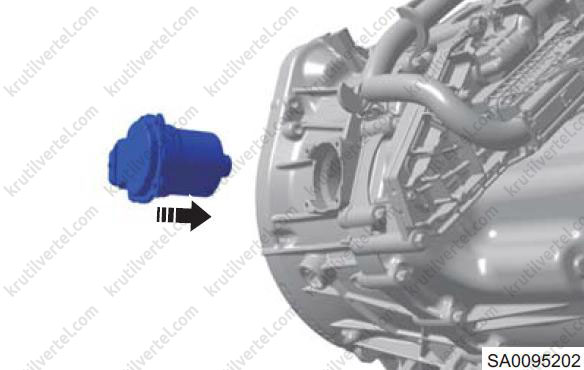

- Зніміть електропривод у напрямку стрілки та нанесіть мітку для подальшого складання. Слідкуйте за тим, щоб у коробку передач не потрапив бруд.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть електропривід у напрямку стрілки і нанесіть мітку для подальшого складання")

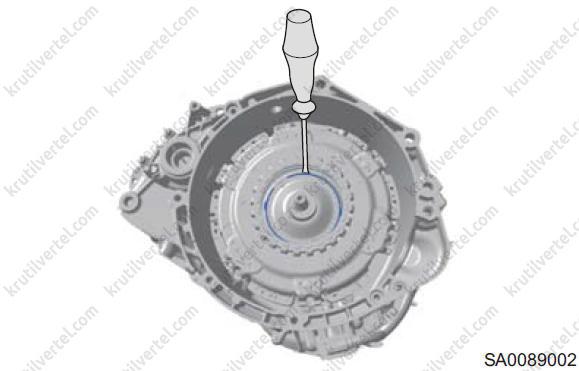

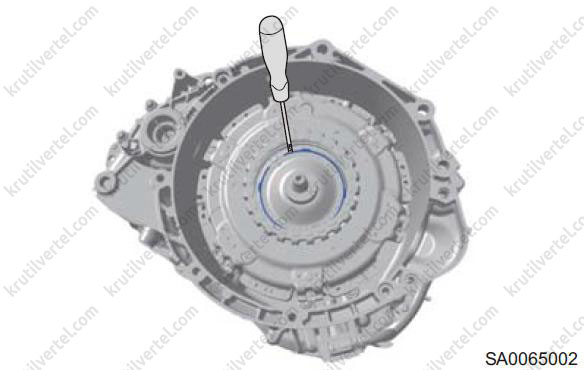

4. За допомогою викрутки вийміть зовнішнє стопорне кільце та викиньте його. Він повторно не використовується.
Увага:
Стопорне кільце є деталлю, яка не підлягає повторному використанню. Після зняття її потрібно замінити.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "За допомогою викрутки вийміть зовнішнє стопорне кільце і викиньте його")

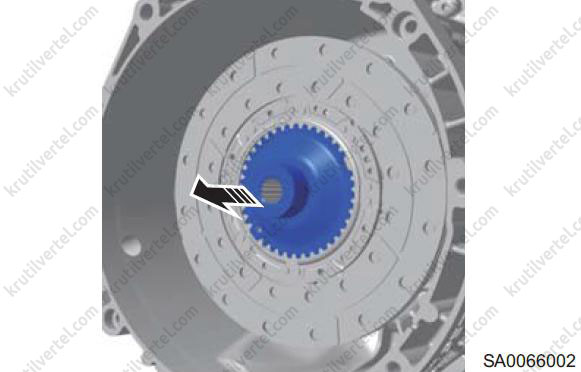

5. Заберіть зубчастий диск з первинного валу (суцільного валу) у напрямку стрілки.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Приберіть зубчастий диск з первинного валу (суцільного валу) у напрямку стрілки")

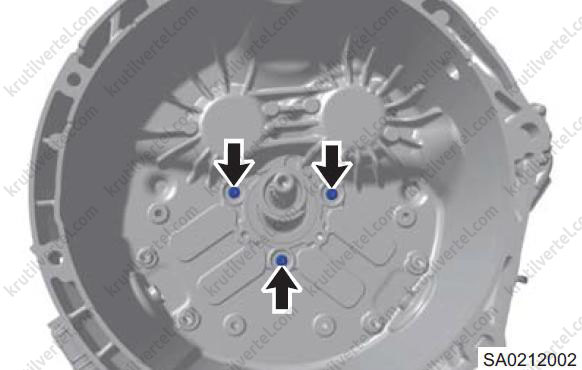

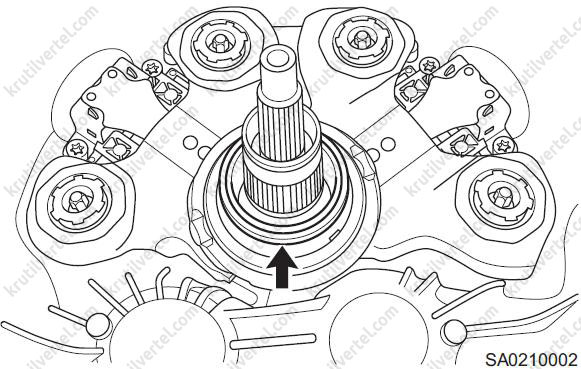

6. За допомогою щипців для стопорних кілець зніміть інші стопорні кільця.
Увага:
Стопорне кільце є деталлю, яка не підлягає повторному використанню. Після зняття її потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "За допомогою щипців для стопорних кілець зніміть інші стопорні кільця")

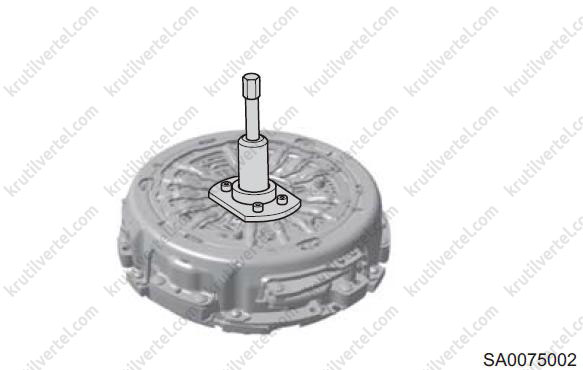

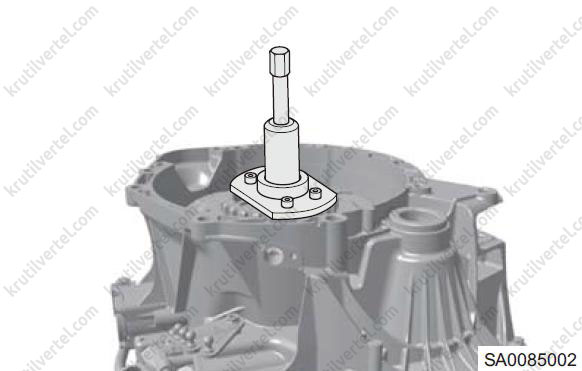

7. Встановіть спеціальні пристрої:

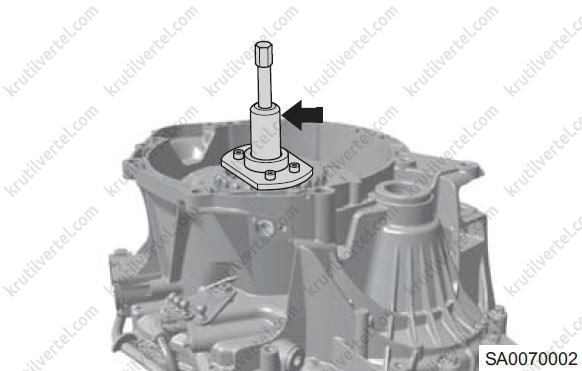

- Встановіть та заблокуйте пристрій для зняття зчеплення (стрілка).
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть та заблокуйте пристрій для зняття зчеплення (стрілка)")

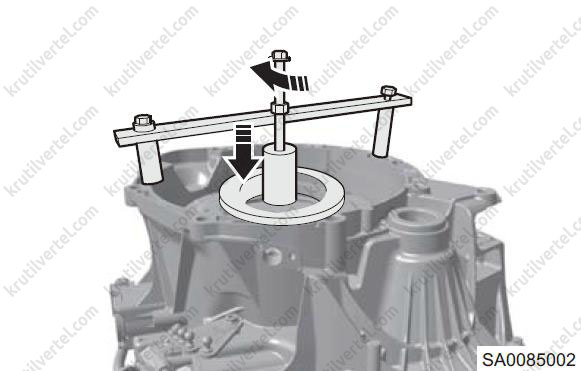

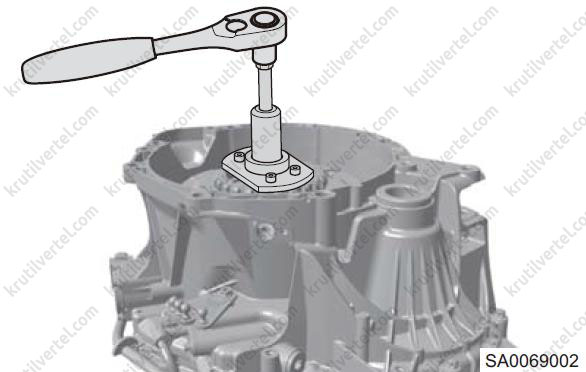

- Ключем затягуйте болт спеціального пристрою до тих пір, поки не буде від'єднано зчеплення.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Ключем затягуйте болт спеціального пристосування доти, доки не буде від'єднано зчеплення")
8. Зніміть зчеплення та спеціальний пристрій:
- Будьте обережні і не пошкодіть кільце ущільнювача підшипника подвійного зчеплення при знятті. Якщо кільце ущільнювача пошкоджено, може порушитися робота коробки передач або зменшиться термін служби кільця ущільнювача.
- Не прикладайте момент більше 5 кН під час зняття. Якщо цього не зробити, буде пошкоджено підшипник зчеплення.
- Надійно та правильно встановіть подвійне зчеплення на центральну плиту. В іншому випадку це спричинить пошкодження підшипника або виштовхне сальник підшипника.
- Будьте обережні при роботі з подвійним зчепленням: не допускайте ударів по зчепленню, не кидайте його і не зчеплення лицьовою стороною. Інакше буде погнута діафрагмова пружина.
Примітка:
Допуск при складанні: 0,3 °.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Будьте обережні при роботі з подвійним зчепленням: не допускайте ударів по зчепленню, не кидайте його і не зчеплення лицьовою стороною")

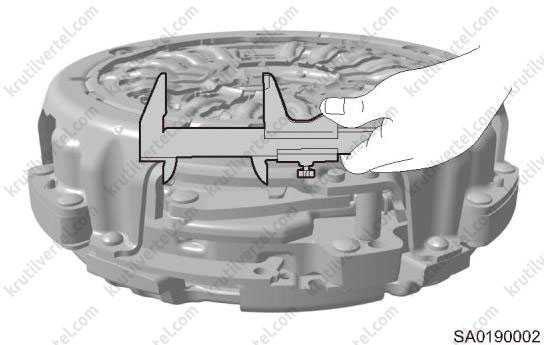

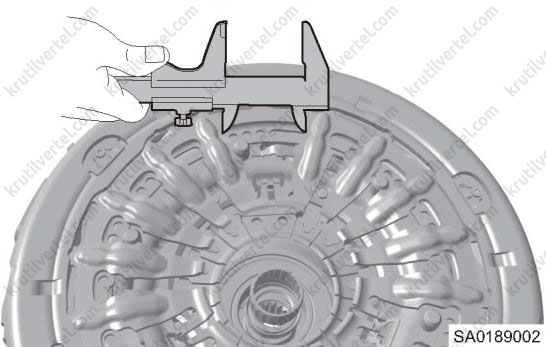

Визначення ступеня зношування фрикційних накладок дисків зчеплення

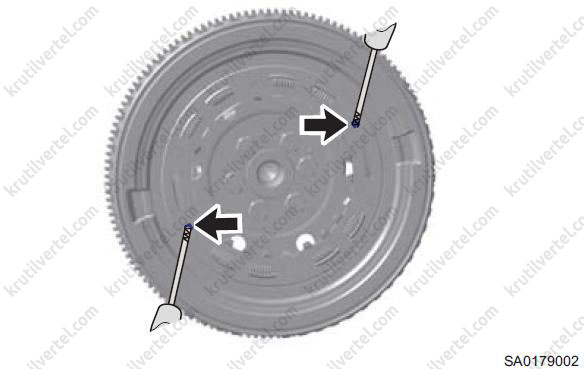

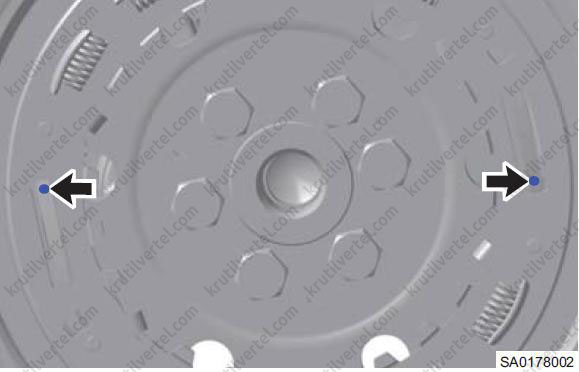

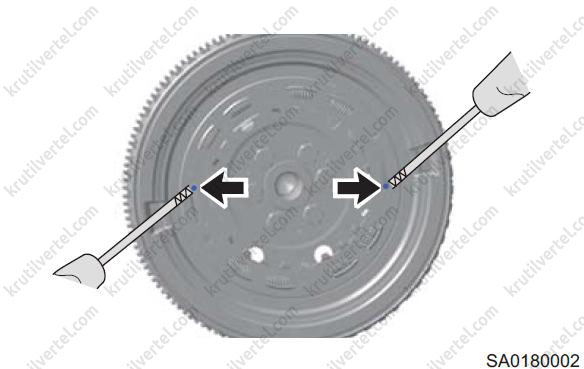

При вимірі спочатку вимкніть та заблокуйте зчеплення. Виміряйте відстань між круглим отвором зчеплення 1 та пружиною, а також відстань між регулювальним кільцем зчеплення 2 та кожухом, як показано на малюнку. Для різних типів зчеплення значення максимально допустимого зношування різні. Зчеплення DMF: 27 мм для зчеплення 1, 21 мм для зчеплення 2.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "При вимірі спочатку вимкніть і заблокуйте зчеплення. Виміряйте відстань між круглим отвором зчеплення 1 і пружиною, а також відстань 2 кожухом, як показано на малюнку")
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "При вимірюванні спочатку вимкніть і заблокуйте зчеплення. Виміряйте відстань між круглим отвором зчеплення 1 і пружиною, а також відстань 2 кожухом, як показано на малюнку")
Встановлення
Увага:
- Для нового вузла подвійного зчеплення немає потреби повторного вимкнення. Вузол можна встановити прямо на коробку. Після цього після цього виконайте процедури вимкнення для приводу зчеплення.
- Вимкніть привід зчеплення і не повертайте спеціальний пристрій більш ніж на 12 оборотів. В іншому випадку буде пошкоджено важіль приводу зчеплення.
- Коли це блокування знімається, може бути чути характерний звук.
1. Очистіть шліци первинного валу зовні та зсередини, а також кільця підшипника за допомогою відповідного очищувача.
Примітка:
- Інструкція з мастила: змастіть кільце порожнистого валу (зовнішній первинний вал) невеликою кількістю трансмісійної оливи. Нанесіть відповідне мастило на шліцеву частину зовні та зсередини первинного валу. Маленьким пензлем для оливи рівномірно змастіть кожну шліцьову частину та зону поруч із нею. Не заповнюйте шліци мастилом. Видаліть надлишки мастила.
- При знятті подвійного зчеплення виконується автоматичне регулювання механічної частини обох зчеплень, щоб не відбулася переустановка. Тому автоматичне регулювання механічної частини має бути виконане знову для встановлення зчеплень у правильне положення перед встановленням вузла зчеплення.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Очистіть шліци первинного валу зовні та зсередини, а також кільця підшипника за допомогою відповідного очищувача")
Увага:
Наступні етапи стосуються лише вузла зчеплення, яке раніше використовувалося. Під час встановлення нового зчеплення це має виконуватися інакше.

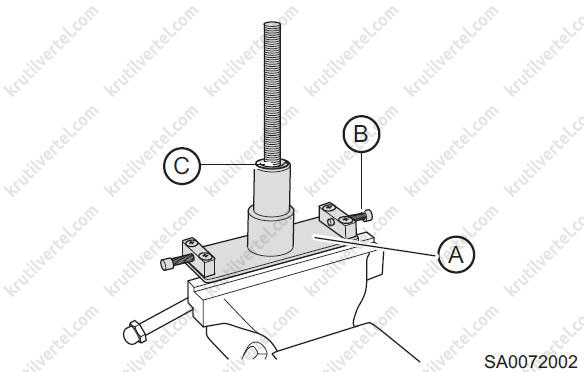

2. Утримуйте опору зчеплення у лещатах:
- Встановіть кронштейн опорного стрижня (C). Не затягуйте її до кінця на цьому етапі.
- Встановіть спеціальний пристрій (В) для кріплення напрямної зчеплення. Не затягуйте її до кінця на цьому етапі.
- Затягніть чотири болти.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть спеціальний пристрій (В) для кріплення напрямної зчеплення")

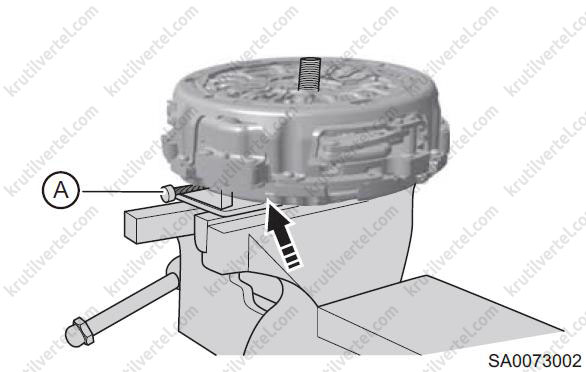

3. Встановіть вузол зчеплення на опорний пристрій:
- Проштовхніть інструмент (А), який утримує зчеплення, всередину, щоб вимкнути зчеплення (стрілка).
- Затягніть чотири болти.
- Встановіть вузол зчеплення на опорний пристрій.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Проштовхніть інструмент (А), що утримує зчеплення, всередину, щоб вимкнути зчеплення (стрілка)")
4. Переконайтеся, що пристрій 2 для вимкнення зчеплення встановлений у правильне положення (A).
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Переконайтеся, що пристрій 2 для вимкнення зчеплення встановлений у правильне положення (A)")
5. Встановіть пристрій 2 так, як показано на малюнку:
- Встановіть пристрій для встановлення регулювального кільця.
- Встановіть утримуючий інструмент.
- Встановіть різьбовий стрижень, гайку та підшипник.
- Не затягуйте її до кінця на цьому етапі.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть різьбовий стрижень, гайку та підшипник")

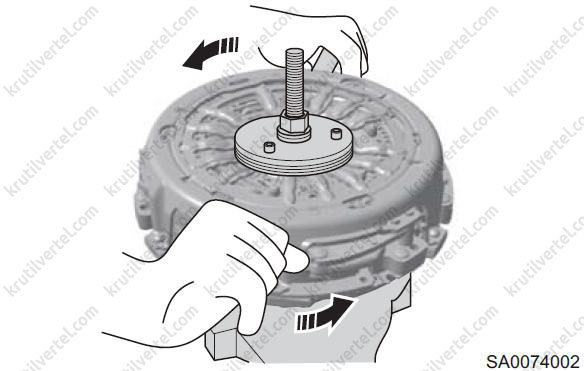

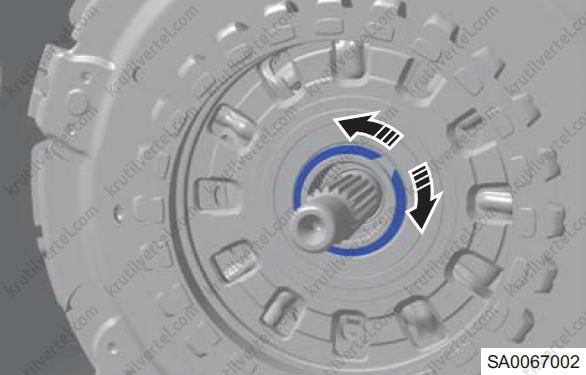

6. Повертайте пристрій 1 для вимкнення зчеплення за годинниковою стрілкою на невеликий кут, доки він не торкнеться регулювального кільця стопорного блоку:
Примітка:
- Не докладайте надто великого зусилля.
- При обертанні зсередини може бути чути звук.

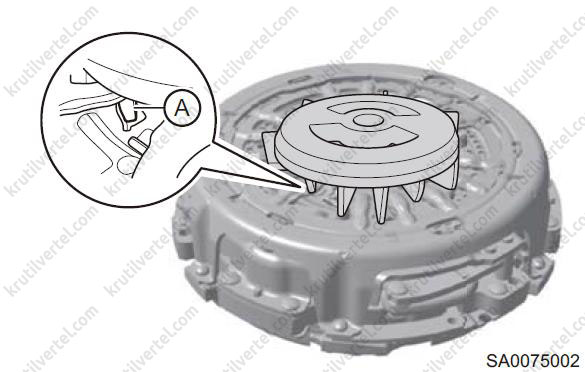

- Утримуйте частину (А) регулювального кільця зчеплення в положенні блоку стопора регулювального кільця.
Примітка:
Переконайтеся, що регулювальне кільце знаходиться у стані скидання перед затягуванням гайки.

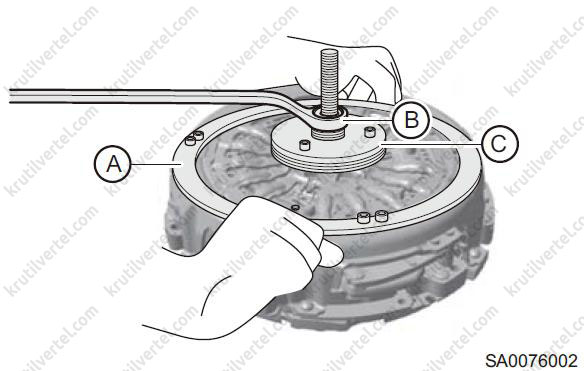

- Затягуйте гайку (B), щоб стиснути пристрій (C), доки 12 захватів на обох зчепленнях не увійдуть повністю в зачеплення і не заблокуються.
Примітка:
- Не докладайте надто великого зусилля.
- Доки 12 засувок на обох зчепленнях не увійдуть повністю в зачеплення і не заблокуються, не затягуйте гайку.
- Ніколи не затягуйте гайку надто сильно.
- Коли всі засувки зчеплення стануть у правильне положення, може бути почутий чіткий звук.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]()
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Переконайтеся, що всі транспортувальні стопори (A) зчеплення заблоковані")
14. Зніміть усі інші пристрої (включаючи зчеплення).
15. Виконайте візуальну перевірку та переконайтеся, що транспортувальні стопори (А) електропривода зчеплення 1 та електропривода зчеплення 2 (В) заблоковані.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Виконайте візуальну перевірку і переконайтеся в тому, що транспортувальні стопори (А) електропривода зчеплення 1 і електропривода зчеплення")
16. Встановіть вузол зчеплень у початкове положення. Використовуйте спеціальні пристрої як допоміжні інструменти, щоб підняти зчеплення.
Увага:
- НЕ ПОШКОДИТЕ шліцеву частину первинного валу.
- Будьте обережні і не пошкодіть кільце ущільнювача підшипника подвійного зчеплення при знятті. Якщо кільце ущільнювача пошкоджено, може порушитися робота коробки передач або зменшиться термін служби кільця ущільнювача.
- Будьте обережні при роботі з подвійним зчепленням: не допускайте ударів по зчепленню, не кидайте його і не кладіть зчеплення лицьовою стороною вниз. В іншому випадку буде погнута діафрагмова пружина.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть вузол зчеплень у початкове положення")
17. За допомогою спеціального пристрою встановіть вузол зчеплень. Переконайтеся, що зчеплення встановилося в правильне положення (у напрямку стрілки) і не докладайте надмірних зусиль.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "За допомогою спеціального пристрою встановіть вузол зчеплень")

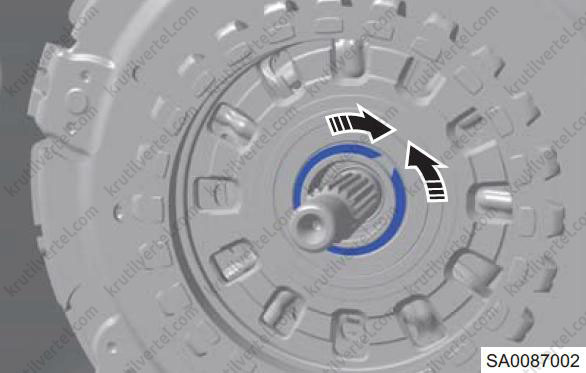

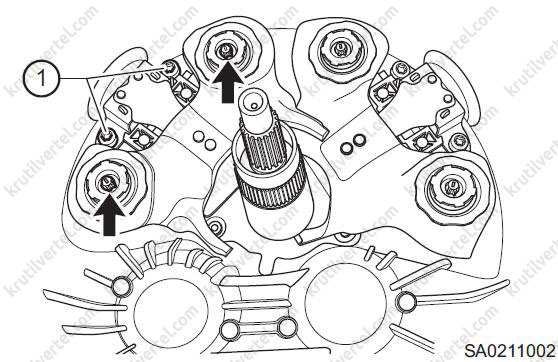

18. За допомогою щипців для стопорних кілець встановіть інші стопорні кільця.
Увага:
- НЕ ВИКОРИСТОВУЙТЕ стопорні кільця повторно – встановлюйте тільки нові стопорні кільця.
- Переконайтеся, що стопорне кільце було правильно встановлене у відповідну канавку на зовнішній частині первинного валу.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "За допомогою щипців для стопорних кілець встановіть інші стопорні кільця")

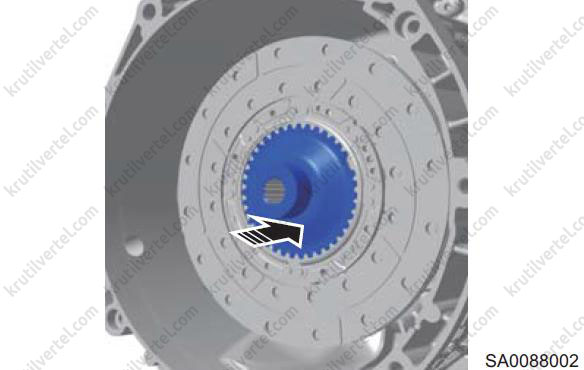

19. Встановіть провідну шестерню на внутрішню частину первинного валу (суцільний вал) і переконайтеся, що V-подібна знаходиться у правильному місці (стрілка).
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть провідну шестірню на внутрішню частину первинного валу (суцільний вал) і переконайтеся в тому, що V-подібна знаходиться в правильному місці (стрілка)")
20. Встановіть зовнішнє стопорне кільце.
Увага:
- НЕ ВИКОРИСТОВУЙТЕ стопорні кільця повторно – встановлюйте тільки нові стопорні кільця.
- Переконайтеся, що стопорне кільце було правильно встановлене у відповідну канавку на зовнішній частині первинного валу.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть зовнішнє стопорне кільце")

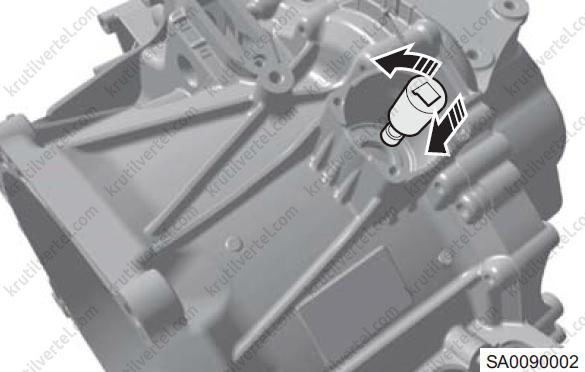

21. За допомогою спеціального пристрою звільніть транспортувальне блокування приводу верхнього зчеплення шляхом повороту пристрою проти годинникової стрілки. Використовуйте ту саму процедуру для нижнього зчеплення.
Примітка:
Вузол зчеплення поставляється як запасна частина. У ньому використовується діафрагмова пружина з функцією блокування транспортування. На цьому етапі необхідно розблокувати зчеплення.
Увага:
- Не повертайте спеціальний пристрій більш ніж на 12 оборотів. В іншому випадку буде пошкоджено важіль приводу зчеплення.
- Коли це блокування знімається, може бути чути характерний звук.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "За допомогою спеціального пристрою звільніть транспортувальне блокування приводу верхнього зчеплення шляхом повороту пристрою проти годинникової стрілки")

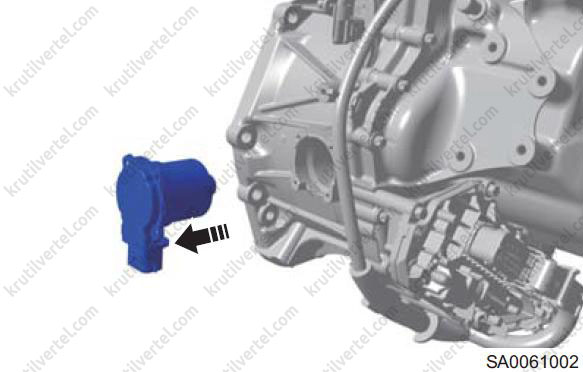

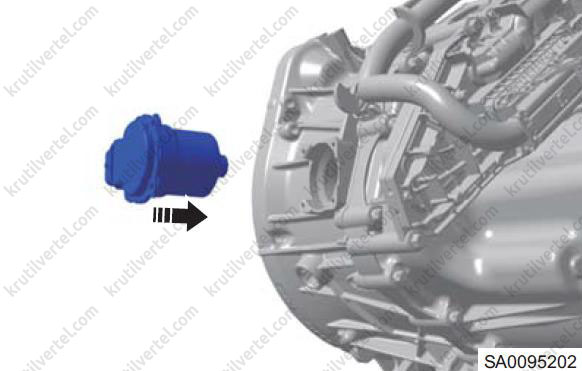

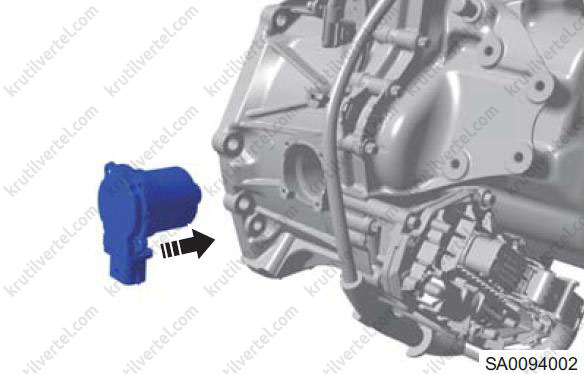

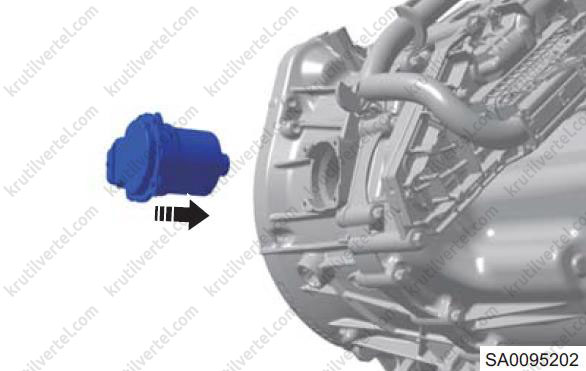

22. Встановіть електропривод верхнього зчеплення за напрямком стрілки, докладаючи мале зусилля.
Увага:
- Будьте обережні та не пошкодіть шліци валу електроприводу.
- Змастіть шліци та кільце ущільнювача.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть електропривід верхнього зчеплення за напрямком стрілки, докладаючи мале зусилля")
23. Встановіть чотири кріпильні болти (стрілки) приводу верхнього зчеплення. Момент затягування: 6 Н∙м.
Увага:
Болти кріплення електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть чотири кріпильні болти (стрілки) приводу верхнього зчеплення")
24. Підключіть роз'єм джгута проводів електроприводу верхнього зчеплення (стрілка).
Увага:
Надійне підключіть роз'єм джгута проводів. Якщо роз'єм має пристрій, що самоблокується, переконайтеся, що при установці було чути чітке клацання. В іншому випадку коробка може працювати некоректно.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Підключіть роз'єм джгута проводів електроприводу верхнього зчеплення (стрілка)")
25. Встановіть електропривод нижнього зчеплення.
Увага:
- Будьте обережні та не пошкодіть шліци валу електроприводу.
- Змастіть шліци та кільце ущільнювача.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть електропривод нижнього зчеплення")
26. Встановіть чотири болти (стрілки) приводу нижнього зчеплення. Момент затягування: 6 Н∙м.
Увага:
Болти кріплення електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть чотири кріпильні болти (стрілки) приводу нижнього зчеплення")
27. Підключіть роз'єм (стрілку) джгута проводів електроприводу нижнього зчеплення.
Увага:
Надійне підключіть роз'єм джгута проводів. Якщо роз'єм має пристрій, що самоблокується, переконайтеся, що при установці було чути чітке клацання. В іншому випадку коробка може працювати некоректно.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Підключіть роз'єм (стрілка) джгута проводів електроприводу нижнього зчеплення")
28. Зніміть спеціальний пристрій. Заміну вузла подвійного зчеплення завершено.
29. Виконайте самоадаптацію після встановлення подвійного зчеплення.
Зовнішні допоміжні компоненти коробки передач
Джгут проводів коробки передач
Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть акумуляторну батарею.
4. Зніміть кронштейн піддону акумуляторної батареї.
5. Зніміть повітряний фільтр.
6. Зніміть джгут проводів коробки:

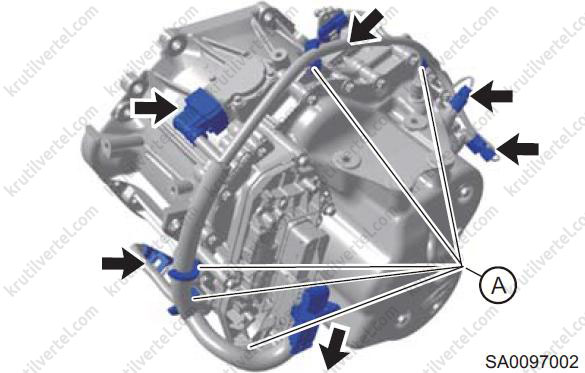

Зніміть фіксатори (А) джгута проводів коробки. Від'єднайте роз'єми (стрілки) та зніміть джгут проводів.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть фіксатори (А) джгута проводів коробки передач. Від'єднайте роз'єми (стрілки), і зніміть джгут проводів")

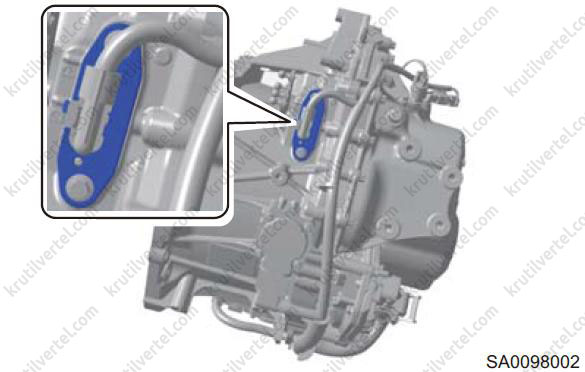

7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке: надійно приєднайте роз'єм. Якщо роз'єм має пристрій, що самоблокується, переконайтеся, що при установці було чути чітке клацання. Якщо цього не зробити, можуть виникнути несправності.
Датчик діапазону
Заміна
Увага:
Після заміни датчика діапазону виконайте самоадаптацію.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть акумуляторну батарею.
4. Зніміть кронштейн піддону акумуляторної батареї.
5. Зніміть повітряний фільтр.
6. Очистіть майданчик навколо датчика за допомогою відповідного миючого засобу та висушіть стисненим повітрям.
Увага:
Використовуйте захисні окуляри, працюючи зі стисненим повітрям.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Очистіть майданчик навколо датчика за допомогою відповідного миючого засобу і висушіть стисненим повітрям")
7. Від'єднайте роз'єм (стрілку) джгута проводів.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) джгута проводів")

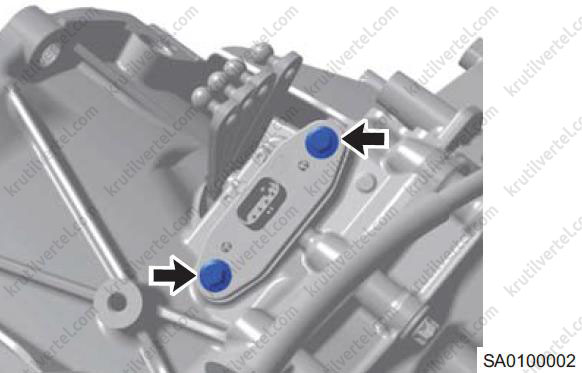

8. Викрутіть болти (стрілки) з обох боків датчика діапазону.
Увага:
Кріпильні болти датчика діапазону є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть болти (стрілки) з обох боків датчика діапазону")

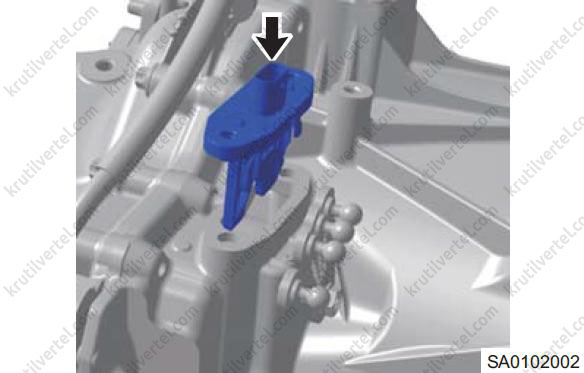

9. Зніміть датчик у напрямку стрілки. Не допускайте потрапляння бруду всередину коробки.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть датчик у напрямку стрілки. Не допускайте потрапляння бруду всередину коробки передач")
10. Під час встановлення датчика в напрямку стрілки переконайтеся, що мітка звернена до важеля селектора.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "При установці датчика в напрямку стрілки переконайтеся в тому, що мітка звернена до важеля селектора")
11. Встановіть болти (стрілки) з обох боків датчика. Момент затягування: 9 - 11 Н∙м.
Увага:
Кріпильні болти датчика діапазону є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть болти (стрілки) по обидва боки датчика")
12. Підключіть роз'єм джгута проводів.
Увага:
Надійно приєднайте роз'єм. Якщо роз'єм має пристрій, що самоблокується, переконайтеся, що при установці було чути чітке клацання. Якщо цього не зробити, можуть виникнути несправності.
13. Після встановлення використовуйте спеціальне меню «Після заміни важеля селектора, троса важеля селектора або датчика діапазону» діагностичного тестера.
Важіль перемикання передач
Зняття та встановлення
Увага:
- Після заміни важеля селектора необхідно виконати самоадаптацію.
- Не знімайте, не встановлюйте і не замінюйте сальник важеля, що коливається.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть акумуляторну батарею.
4. Зніміть кронштейн піддону акумуляторної батареї.
5. Зніміть повітряний фільтр.

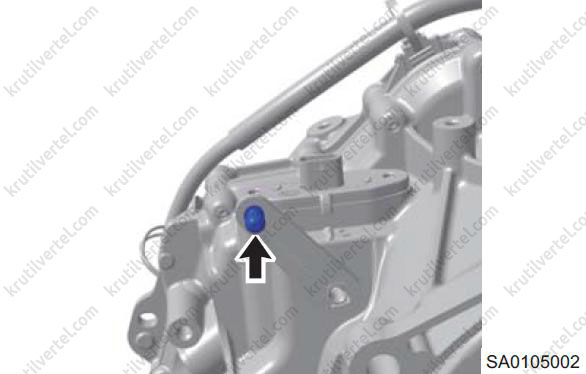

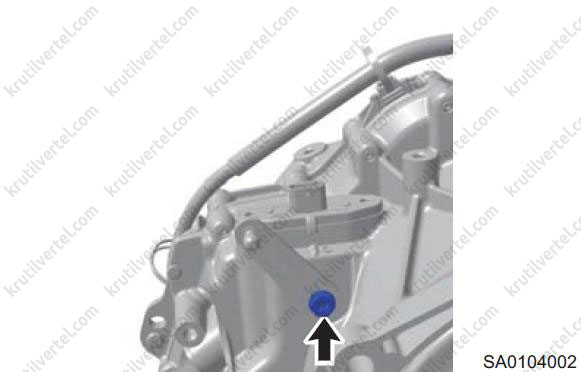

6. Відкрутіть болт (стрілку) важеля перемикання.
Увага:
Цей болт є деталлю, яка не підлягає повторному використанню. Після зняття його потрібно замінити.
Примітка:
Момент затяжки: 26 - 28 Н∙м.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть кріпильний болт (стрілка) важеля перемикання")

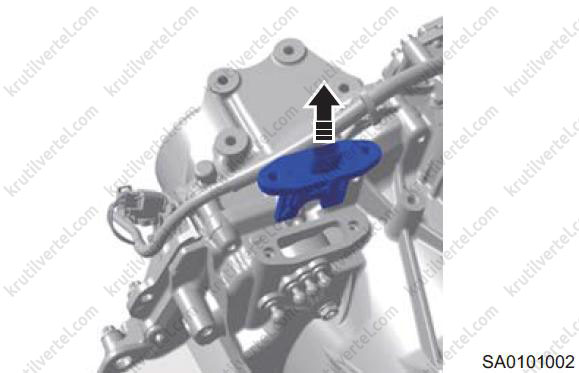

7. Зніміть важіль перемикання (стрілка).
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть важіль перемикання (стрілка)")
8. Установка здійснюється у порядку, зворотному порядку зняття.
9. Після встановлення використовуйте спеціальне меню «Після заміни важеля перемикання, троса важеля перемикання або датчика діапазону» за допомогою діагностичного тестера.
Сальник штока важеля перемикання передач
Заміна
1. Зніміть важіль перемикання.
2. Використовуйте відповідну викрутку (стрілку) або аналогічні інструменти для зняття сальника. Переконайтеся, що шток важеля перемикання не пошкоджено. Переконайтеся, що всередину коробки не потрапив бруд.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Використовуйте відповідну викрутку (стрілка) або аналогічні інструменти для зняття сальника")
3. За допомогою спеціального пристрою встановіть новий сальник (стрілка) штока важеля перемикання.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "За допомогою спеціального пристрою встановіть новий сальник (стрілка) штока важеля перемикання")
4. Встановіть важіль перемикання.
5. Після встановлення використовуйте спеціальне меню «Після заміни важеля перемикання, троса важеля перемикання або датчика діапазону» за допомогою діагностичного тестера.
Блок керування коробкою передач
Заміна
Увага:
Після встановлення використовуйте спеціальне меню «Після заміни мехатронного блоку» за допомогою діагностичного тестера.
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть нижній захист двигуна.
4. Очистіть зони (стрілки) навколо блоку керування за допомогою відповідного миючого засобу та висушіть їх стисненим повітрям.
Увага:
Використовуйте захисні окуляри, працюючи зі стисненим повітрям.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Очистіть зони (стрілки) навколо блоку управління за допомогою відповідного миючого засобу і висушіть їх стисненим повітрям")
5. Від'єднайте роз'єми (стрілки) джгута проводів.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єми (стрілки) джгута проводів")

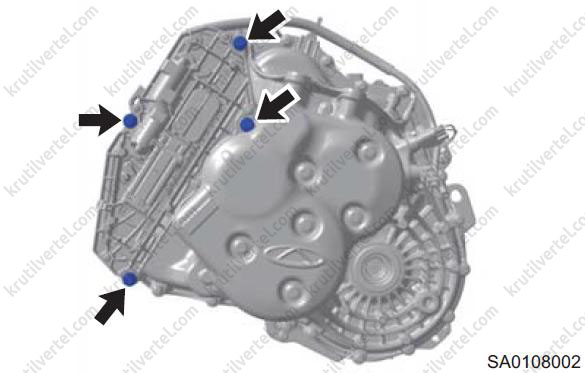

6. Відкрутіть чотири болти (стрілки) блоку керування.
Увага:
Ці чотири болти є деталями, що не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть чотири кріпильні болти (стрілки) блоку управління")
7. Зніміть блок керування у напрямку стрілки та переконайтеся, що всередину коробки передач не потрапив бруд.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть блок управління в напрямку стрілки і переконайтеся в тому, що всередину коробки передач не потрапив бруд")
8. Замініть ущільнювальні кільця (стрілки) новими кільцями під час встановлення блоку керування.
Увага:
Кільце ущільнювача є деталлю, що не підлягає повторному використанню. Після зняття його потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Замініть ущільнювальні кільця (стрілки) новими кільцями при установці блоку управління")

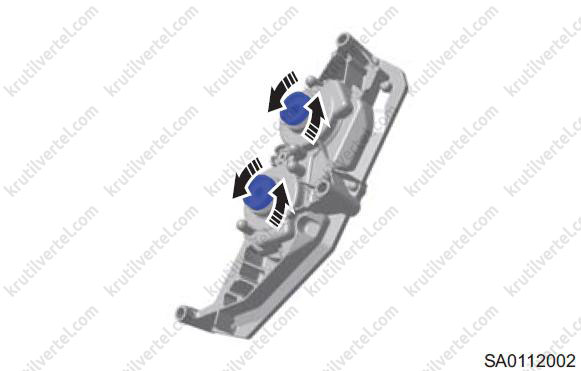

9. Обережно поверніть шестерню на блоці управління, щоб шестерні увійшли до зачеплення.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Обережно поверніть шестерню на блоці управління, щоб шестерні увійшли в зачеплення")
10. Встановіть чотири болти блоку управління. Момент затяжки: 26 - 28 Н∙м.
Увага:
- Перевірте, чи немає зазору між блоком керування та коробки передач до затягування кріпильних болтів блоку. Якщо під час встановлення блоку керування з'явилися перешкоди, повторно зніміть блок керування.
- Не використовуйте старі болти – встановлюйте нові.
11. Підключіть роз'єм джгута проводів.
Увага:
Надійно підключіть гніздо. Якщо роз'єм має пристрій, що самоблокується, переконайтеся, що при установці було чути чітке клацання. Якщо цього не зробити, можуть виникнути несправності.
Датчик 1 первинного валу коробки передач
Заміна
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть нижній захист двигуна.
4. Очистіть майданчик навколо датчика 1 (стрілка) за допомогою відповідного миючого засобу та висушіть стисненим повітрям.
Увага:
Використовуйте захисні окуляри, працюючи зі стисненим повітрям.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Очистіть майданчик навколо датчика 1 (стрілка) за допомогою відповідного миючого засобу і висушіть стисненим повітрям")
5. Від'єднайте роз'єм (стрілку) джгута проводів і відверніть кріплення датчика.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) джгута проводів і відверніть кріпильний болт датчика")
6. Зніміть датчик і переконайтеся, що всередину коробки не потрапив бруд.

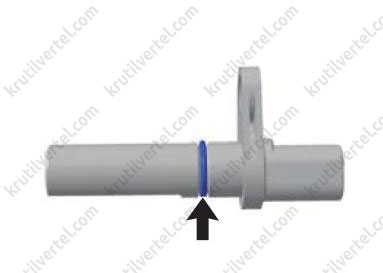

7. Змастіть кільце ущільнювача (стрілка) невеликою кількістю трансмісійного масла, потім встановіть датчик 1 первинного валу коробки передач.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Змастіть кільце ущільнювача (стрілка) невеликою кількістю трансмісійного масла, потім встановіть датчик 1 первинного валу коробки передач")

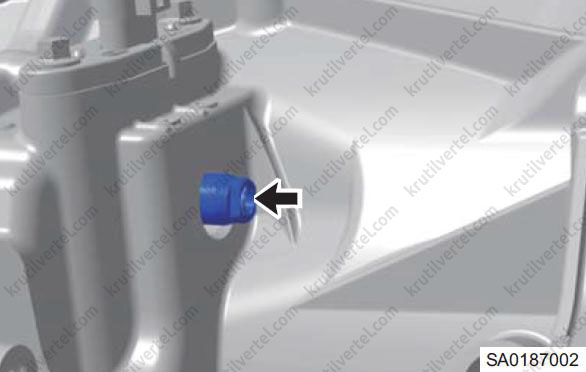

8. Встановіть болт датчика. Момент затягування: 9 - 11 Н∙м.
9. Підключіть роз'єм джгута проводів.
Увага:
Надійно приєднайте роз'єм. Якщо роз'єм має замикаючий пристрій, переконайтеся, що при установці чітко чути характерне клацання. Якщо цього не зробити, можуть виникнути несправності.
Датчик 2 первинного валу коробки передач
Заміна
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть нижній захист двигуна.
4. Очистіть майданчик навколо датчика 2 (стрілка) за допомогою відповідного миючого засобу та висушіть стисненим повітрям.
Увага:
Використовуйте захисні окуляри, працюючи зі стисненим повітрям.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Очистіть майданчик навколо датчика 2 (стрілка) за допомогою відповідного миючого засобу і висушіть стисненим повітрям")
5. Від'єднайте роз'єм (стрілку) джгута проводів і відверніть кріплення датчика.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) джгута проводів і відверніть кріпильний болт датчика")
6. Зніміть датчик і переконайтеся, що всередину коробки не потрапив бруд.
7. Змастіть кільцеве ущільнення (стрілка) невеликою кількістю робочої рідини, потім встановіть датчик 2 первинного валу коробки.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Змастіть кільцеве ущільнення (стрілка) невеликою кількістю робочої рідини, потім встановіть датчик 2 первинного валу коробки передач")
8. Встановіть болт датчика. Момент затягування: 9 - 11 Н∙м.
9. Підключіть роз'єм джгута проводів.
Увага:
Надійно приєднайте роз'єм. Якщо роз'єм має пристрій, що самоблокується, переконайтеся, що при установці було чути чітке клацання. Якщо цього не зробити, можуть виникнути несправності.
Електропривод 1 вимикання зчеплення
Увага:
Після заміни електроприводу виконайте спеціальну операцію «Після заміни електроприводу зчеплення».
Зняття
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть повітряний фільтр.
4. Зніміть кронштейн піддону акумуляторної батареї.
5. Від'єднайте роз'єм (стрілку) електроприводу зчеплення 1.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) електроприводу зчеплення 1")
6. Відкрутіть чотири кріпильні болти (стрілки) електроприводу зчеплення 1.
Увага:
Кріпильні болти електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть чотири кріпильні болти (стрілки) електроприводу зчеплення 1")
7. Зніміть електропривод зчеплення 1 у напрямку стрілки і нанесіть мітки, щоб привод можна було встановити у вихідне положення і при цьому усередину коробки передач не потрапив бруд.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть електропривод зчеплення 1 у напрямку стрілки і нанесіть мітки")
Встановлення

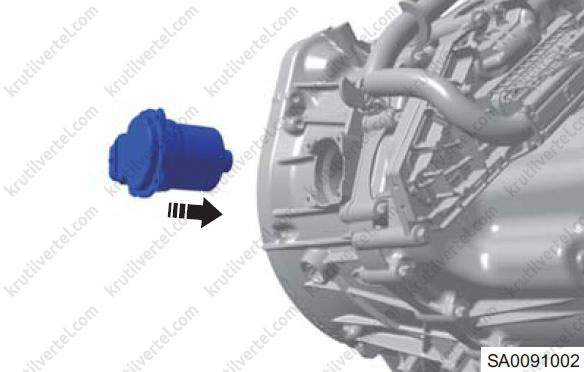

1. Встановіть електропривод зчеплення у вихідне положення за напрямком стрілки.
Увага:
- Будьте обережні та не пошкодіть шліци валу електроприводу.
- Змастіть шліци та кільце ущільнювача.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть електропривод зчеплення у вихідне положення за напрямком стрілки")
2. Встановіть та затягніть чотири кріпильні болти електроприводу зчеплення 1. Момент затяжки: 5 - 6 Н∙м.
Увага:
Кріпильні болти кріплення електроприводу зчеплення є деталями, що не підлягають повторному використанню. Після зняття їх потрібно замінити.
3. Підключіть роз'єм електроприводу зчеплення 1.
4. Подальше встановлення здійснюється в порядку, зворотному порядку зняття.
Електропривод 2 вимикання зчеплення
Увага:
Після заміни електроприводу виконайте спеціальну операцію «Після заміни електроприводу зчеплення».
Зняття
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
3. Зніміть повітряний фільтр.
4. Зніміть кронштейн піддону акумуляторної батареї.
5. Від'єднайте роз'єм (стрілку) електроприводу 2 зчеплення.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Від'єднайте роз'єм (стрілка) електроприводу 2 зчеплення")
6. Відкрутіть чотири кріпильні болти (стрілки) електроприводу зчеплення 2.
Увага:
Кріпильні болти електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть чотири кріпильні болти (стрілки) електроприводу зчеплення 2")
7. Зніміть електропривод 2 зчеплення в напрямку стрілки і нанесіть мітки, щоб електропривод був встановлений у вихідне положення і при цьому усередину коробки передач не потрапив бруд.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть електропривод 2 зчеплення в напрямку стрілки і нанесіть мітки")
Встановлення
1. Встановіть електропривод зчеплення у вихідне положення за напрямком стрілки.
Увага:
- Будьте обережні та не пошкодіть шліци валу електроприводу.
- Змастіть шліци та кільце ущільнювача.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Встановіть електропривод зчеплення у вихідне положення за напрямком стрілки")
2. Встановіть та затягніть чотири кріпильні болти електроприводу зчеплення 2. Момент затяжки: 5 - 6 Н∙м.
Увага:
Кріпильні болти електроприводу зчеплення є деталями, які не підлягають повторному використанню. Після зняття їх потрібно замінити.
3. Підключіть роз'єм електроприводу зчеплення 2.
4. Подальше встановлення здійснюється в порядку, зворотному порядку зняття.
Повторне встановлення маховика у вихідне положення
Увага:
- М'яко вивільніть викрутку після встановлення.
- На цьому етапі потрібен помічник.
1. Вставте одночасно дві викрутки з плоским кінцем відповідного розміру в отвори (стрілки) поруч із блокуючим важелем.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Вставте одночасно дві викрутки з плоским кінцем відповідного розміру в отвори (стрілки) поруч із блокуючим важелем")
2. Одночасно повертайте ці плоскі викрутки, щоб повернути маховик у вихідне положення.
3. Щоб проштовхнути два блокувальні важелі у фланцеві отвори (стрілки) потрібен помічник. Після цього плавно відпустіть викрутки, щоб маховик зафіксувався у вихідному положенні.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Щоб проштовхнути два блокуючі важелі у фланцеві отвори (стрілки) потрібен помічник")
4. Переконайтеся, що два важелі (позначені фарбою) двомасового маховика встановилися у фланцеві отвори (стрілки) і заблокувалися.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Переконайтеся в тому, що два блокувальні важелі (помічені фарбою) двомасового маховика встановилися у фланцеві отвори (стрілки)")
Внутрішні компоненти коробки передач
Механізм увімкнення
Зняття та встановлення
1. Зніміть вузол подвійного зчеплення.
2. Зніміть механізм увімкнення (стрілка) з внутрішньої частини коробки.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть механізм увімкнення (стрілка) з внутрішньої частини коробки передач")
3. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Встановлений вузол зчеплення повинен бути у вихідному положенні.
- Необхідно виконати самоадаптацію системи зчеплення після встановлення системи зачеплення.
Вузол вилки механізму перемикання
Зняття та встановлення
1. Зніміть вузол подвійного зчеплення.
2. Зніміть механізм увімкнення.
3. Зніміть важіль 1:
- Зніміть дві пружини стиснення (стрілки) з важеля 1.
Примітка:
Момент затягування: 25 - 27 Н∙м.
- Відкрутіть два болти кріплення (1) важеля приводу з важеля приводу 1 у зборі.
Примітка:
Момент затягування: 18 - 20 Н∙м.
![заміна компонентів коробки передач Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть два кріпильні болти (1) важеля приводу з важеля приводу 1 у зборі")
4. Зніміть важіль 2:
- Зніміть дві пружини стиснення (стрілки) із важеля приводу 2.
Примітка:
Момент затягування: 25 - 27 Н∙м.
- Відкрутіть два кріпильні болти (1) важеля приводу з важеля приводу 2 у зборі.
Примітка:
Момент затягування: 18 - 20 Н∙м.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Відверніть два кріпильні болти (1) важеля приводу з важеля приводу 2 у зборі")
5. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Встановлений вузол зчеплення повинен бути у вихідному положенні.
- Необхідно зняти блокування транспортування приводу зчеплення після встановлення важеля приводу вузла зчеплень.
- Необхідно виконати самоадаптацію зчеплення після встановлення перемикаючої вилки.
Напрямна
Зняття та встановлення
1. Зніміть вузол подвійного зчеплення.
2. Зніміть механізм увімкнення.
3. Зніміть вилку приводу 1 у зборі.
4. Зніміть штекер приводу 2 у збиранні.
5. Зніміть три напрямні болта кріплення (стрілка).
Примітка:
Момент затягування: 7 - 9 Н∙м.
![заміна компонентів коробки Chery Tiggo 8 з 2018 року, заміна компонентів коробки передач Чері Тігго 8 з 2018 року]( "Зніміть три напрямні болта кріплення (стрілка)")
6. Зніміть напрямну.
7. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:
- Встановлений вузол зчеплення повинен бути у вихідному положенні.
- Необхідно зняти блокування транспортування приводу зчеплення після встановлення важеля приводу вузла зчеплень.
- Необхідно виконати самоадаптацію зчеплення після встановлення перемикаючої вилки.
