1. Передня (приладова) панель та її компоненти

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні передньої панелі та її компонентів, надягайте засоби індивідуального захисту.
- Під час зняття передньої панелі та її компонентів докладіть зусилля. Виключіть грубі дії.
- НЕ подряпайте оздоблення салону та лакофарбове покриття кузова при знятті/встановленні передньої панелі та її компонентів.

Підлогова консоль

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть передню праву панель облицювання підлогової консолі (процедура зняття для правої та лівої сторін не відрізняється. Візьмемо як приклад праву сторону):

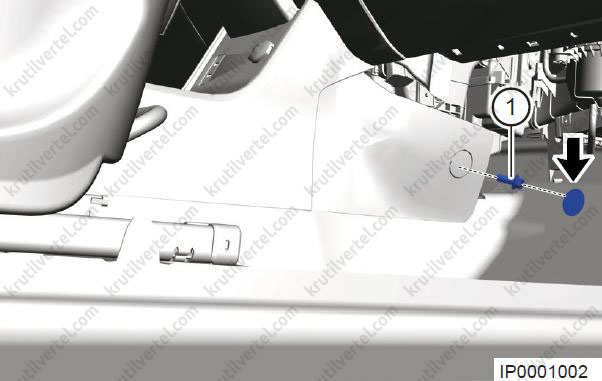

  • За допомогою знімачів панелей обробки салону звільніть заглушку (стрілка) передньої правої панелі облицювання підлогової консолі та відверніть болт (1) кріплення.

Примітка:
Момент затягування: 9 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

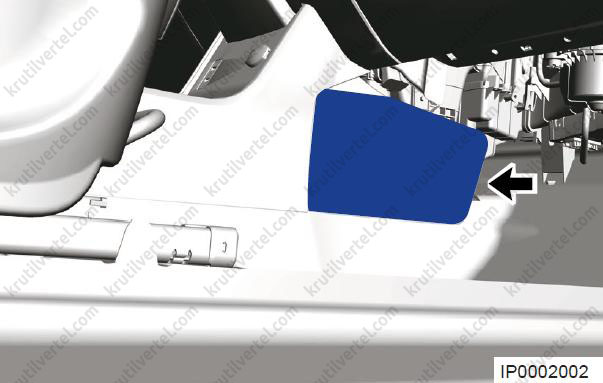

  • Зніміть передню праву панель облицювання підлогової консолі (стрілка).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

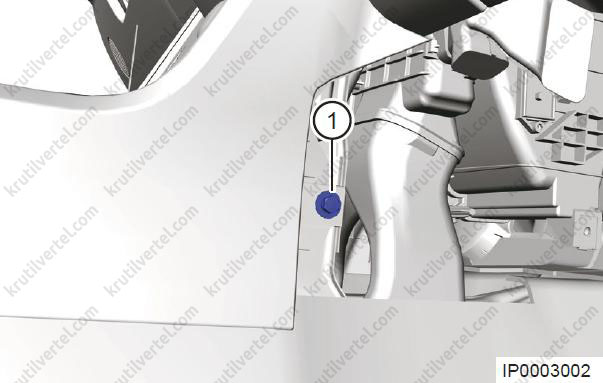

4. Відкрутіть болт (1) кріплення підлогової консолі.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

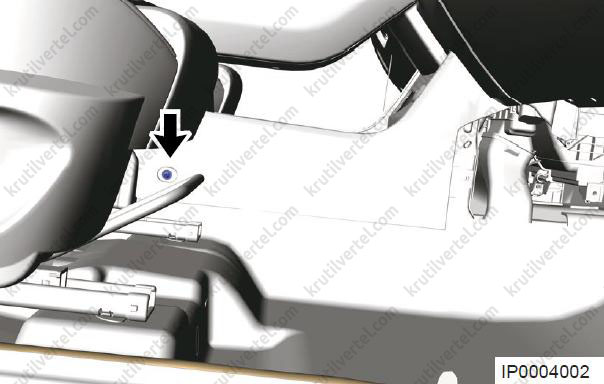

5. Відкрутіть гвинт (стрілка) кріплення центральної частини підлогової консолі.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

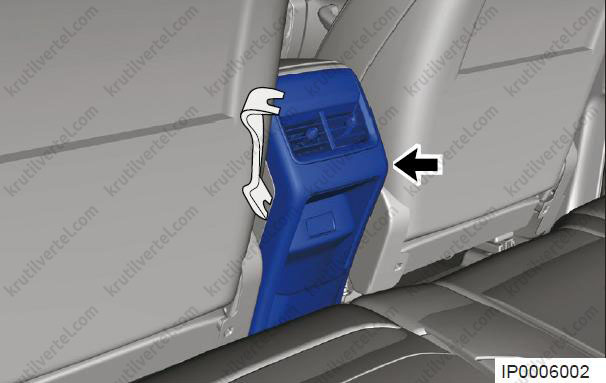

6. Звільніть (стрілку) панель заднього повітропроводу за допомогою знімача панелей обробки салону.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

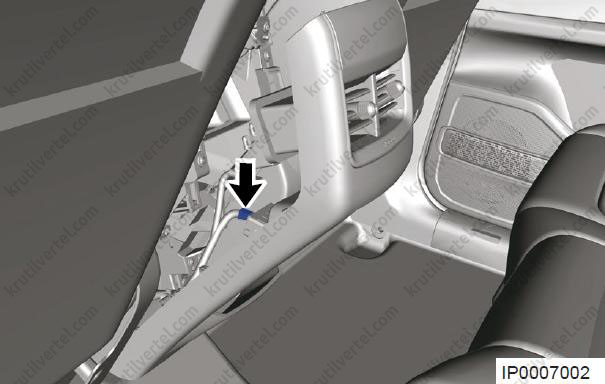

7. Від'єднайте роз'єм (стрілку) зарядного модуля USB.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

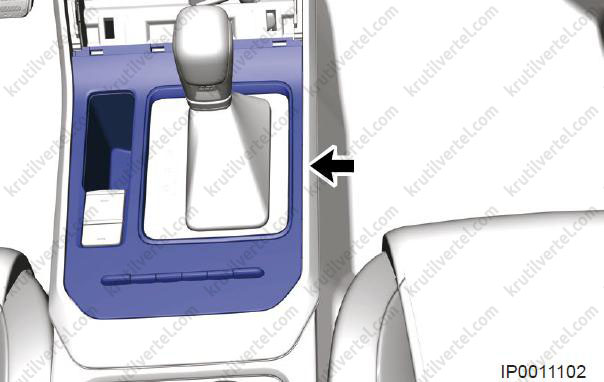

8. Зніміть блок перемикачів центральної консолі:

  • За допомогою знімника панелей обробки салону звільніть фіксатор блоку перемикачів на центральній консолі та зніміть блок перемикачів (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

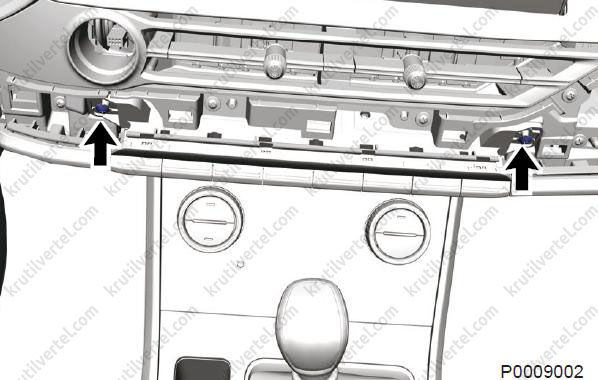

  • Поверніть два гвинти (стрілка) кріплення блоку перемикачів на центральній консолі.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

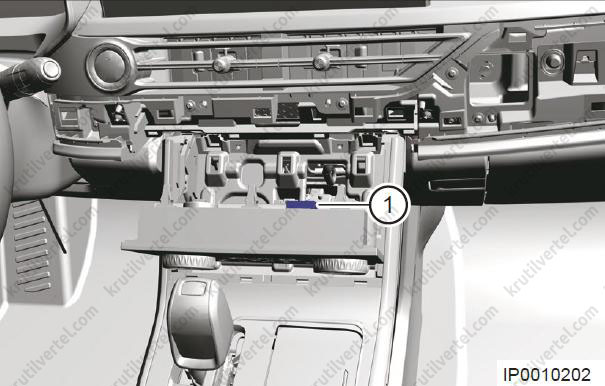

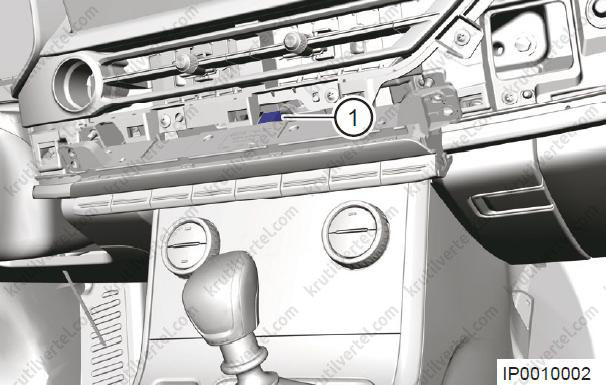

  • Від'єднайте роз'єм (1) блоку перемикачів на центральній консолі.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

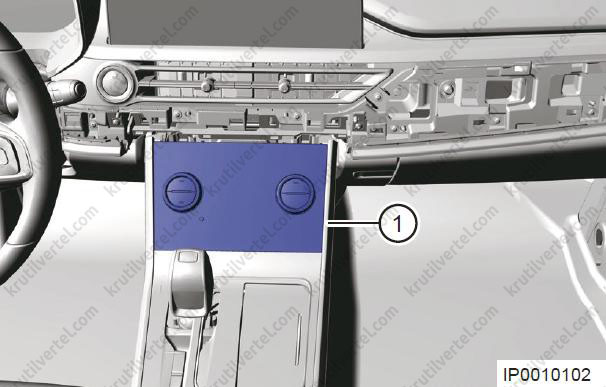

  • Зніміть панель оздоблення салону, щоб звільнити панель (1) керування кондиціонером.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Від'єднайте роз'єм (1) панелі керування кондиціонером.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • За допомогою знімника панелей обробки салону звільніть фіксатор (1) блоку перемикачів на консолі для підлоги з накладкою.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

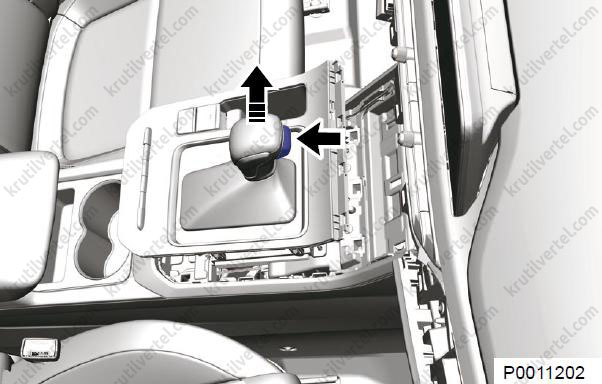

  • Зніміть фіксатор пильовик важеля перемикання передач і від'єднайте роз'єм підсвічування важеля, натисніть кнопку (стрілка) на важелі перемикання передач і зніміть пильовик, піднявши його вгору.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Щоб зняти блок перемикачів на підлоговій консолі з накладкою, від'єднайте роз'єм електричного гальма стоянки та роз'єм блоку перемикачів.

9. Зніміть функціональний інтерфейс:

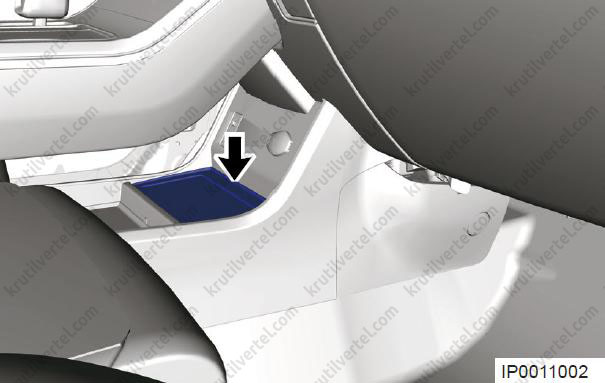

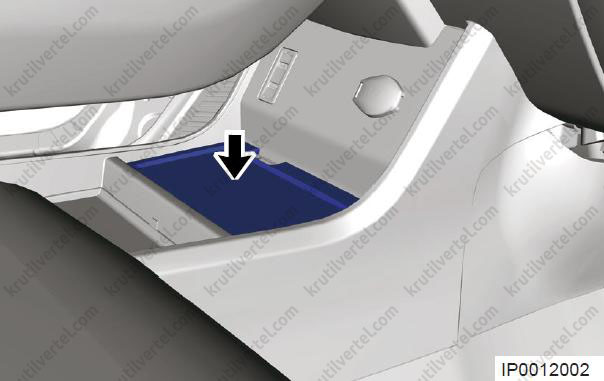

  • Зніміть гумовий килимок (стрілка) переднього речового відділення в консолі для підлоги.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

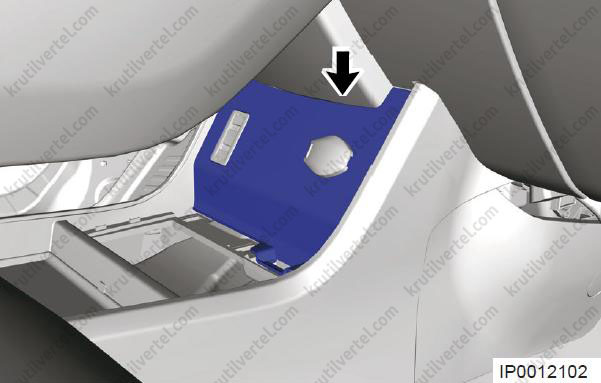

  • За допомогою знімача панелей обробки салону зніміть накладку (стрілка) переднього речового відділення.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Зніміть панель роз'ємів USB.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

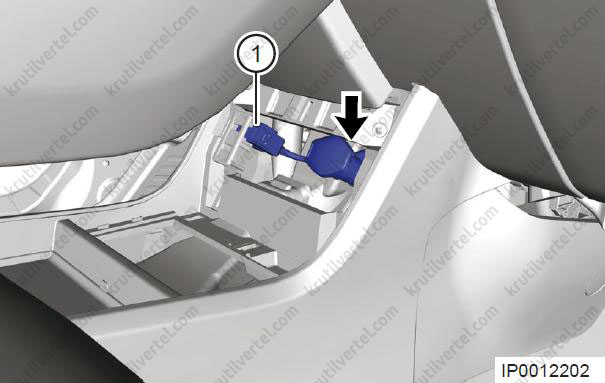

  • Від'єднайте роз'єм (стрілку) резервного джерела живлення, два USB-роз'єми (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

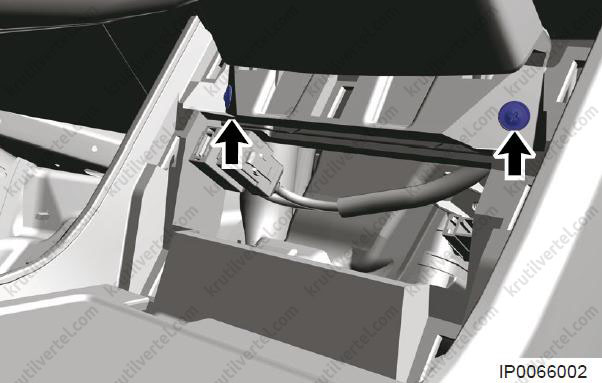

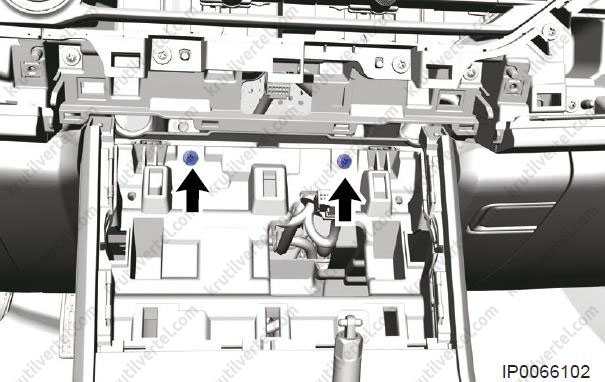

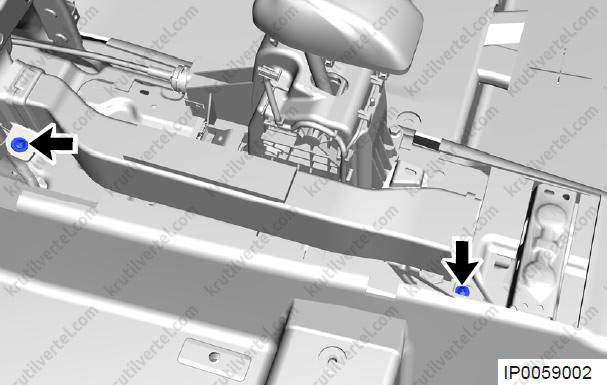

10. Відкрутіть два гвинти (стрілки) кріплення підлогової консолі.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

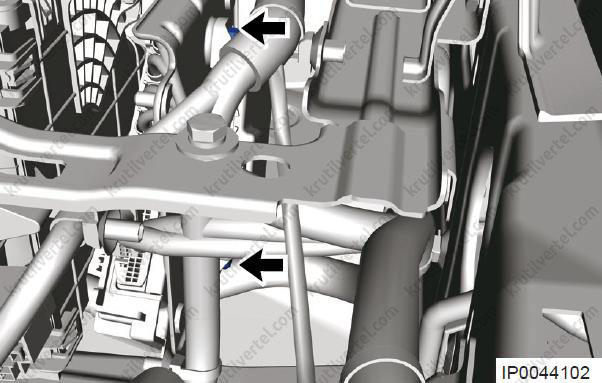

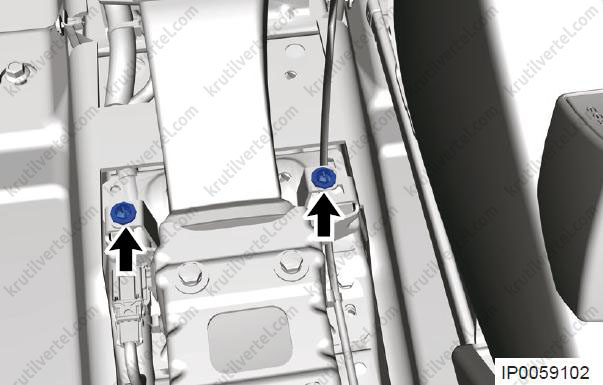

11. Відкрутіть два гвинти (стрілки) кріплення підлогової консолі.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

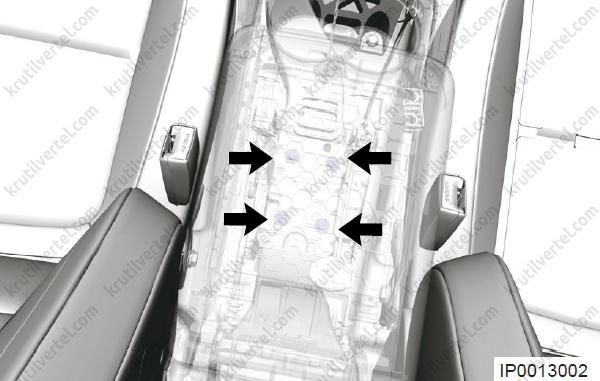

12. Відкрийте речове відділення у підлокітнику та дістаньте з нього прокладку. Відкрутіть чотири болти кріплення підлогової консолі.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

13. Від'єднайте роз'єм котушки іммобілайзера.

14. Зніміть підлогову консоль.

15. Установка здійснюється у порядку, зворотному порядку зняття.

Передня панель

Зняття та встановлення

Увага:
- При знятті передньої панелі всі операції, пов'язані з компонентами подушки безпеки, повинні виконуватися після від'єднання акумулятора. Забороняється проводити роботи під час включеного живлення. Тому що протягом 60 секунд після зупинки двигуна або зняття запобіжника в модулі управління подушки безпеки залишається достатньо енергії для її активації, і вона може бути випадково активована, що може призвести до травми або пошкодження автомобіля.
- Не піддавайте компоненти подушок безпеки прямому впливу гарячого повітря або відкритого вогню.
- Зняту подушку безпеки слід зберігати належним чином. Випадкове спрацювання може призвести до травмування.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть кришку комбінованого перемикача.

4. Зніміть підлогову консоль.

5. Зніміть ущільнювач прорізу передніх правих дверей.

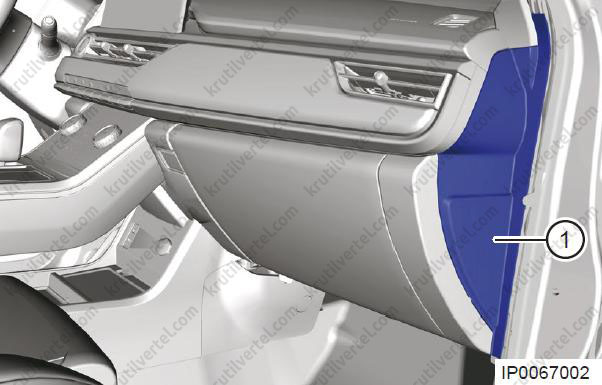

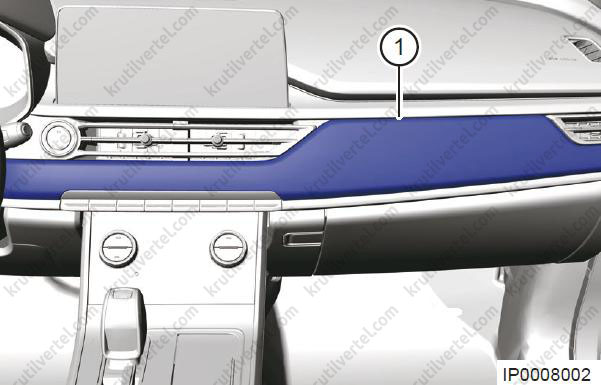

6. Зніміть праву панель облицювання передньої панелі:

За допомогою знімачів панелі обробки салону звільніть фіксатор на правій панелі обробки передньої панелі та праву панель (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

7. Зніміть комбінацію приладів:

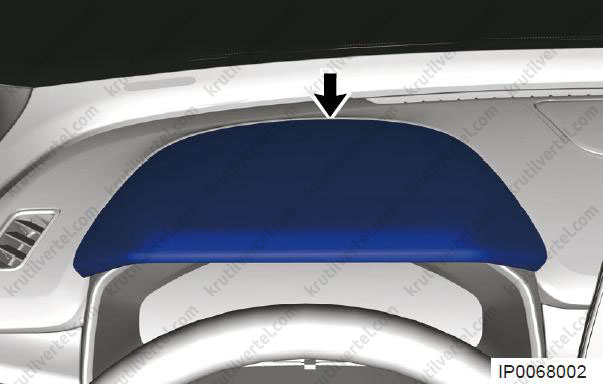

  • За допомогою знімника панелей обробки кузова звільніть та зніміть козирок (стрілка) приладової панелі.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

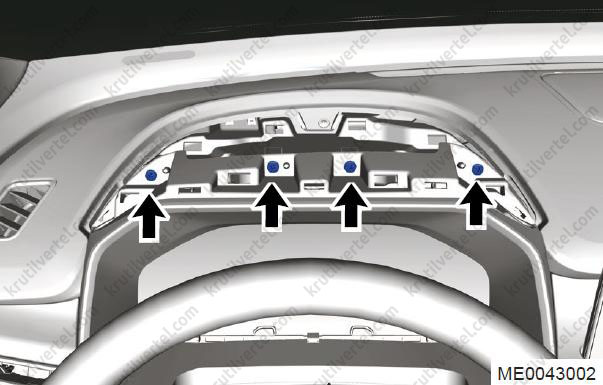

  • Відкрутіть чотири гвинти (стрілки) кріплення окантування комбінації приладів.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

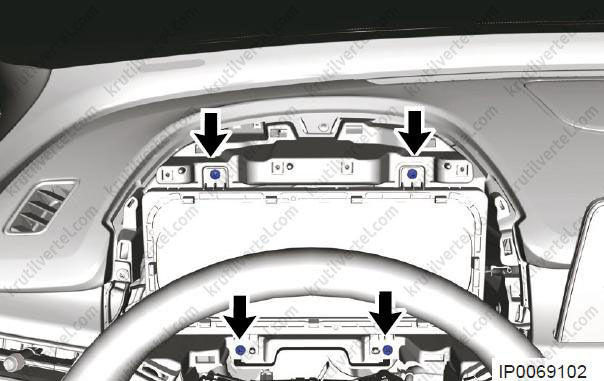

  • Викрутіть чотири гвинти (стрілки) кріплення комбінації приладів.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Від'єднайте роз'єм комбінації приладів та зніміть комбінацію приладів.

8. Зніміть подушку безпеки водія.

9. Зніміть кермо.

10. Зніміть спіральний кабель.

11. Зніміть перемикач очищувача скла.

12. Зніміть комбінований перемикач світлових приладів.

13. Зніміть верхню панель облицювання передньої стійки кузова.

14. Зніміть нижню панель облицювання передньої стійки кузова.

15. Зніміть панель керування кондиціонером.

16. Зніміть дисплей без програвача DVD.

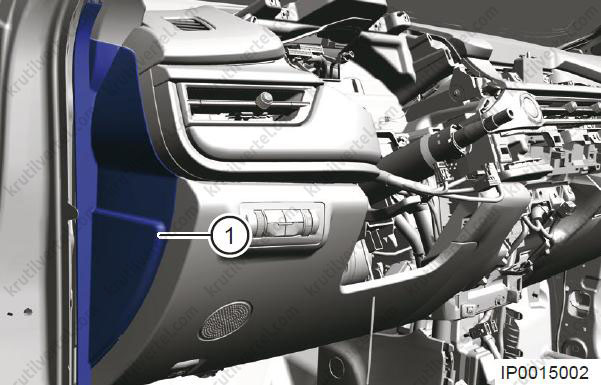

17. Зніміть ліву панель облицювання передньої панелі:

За допомогою знімника панелей обробки салону звільніть фіксатор на лівій панелі облицювання передньої панелі та ліву панель (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

18. Зніміть нижню ліву панель облицювання передньої панелі:

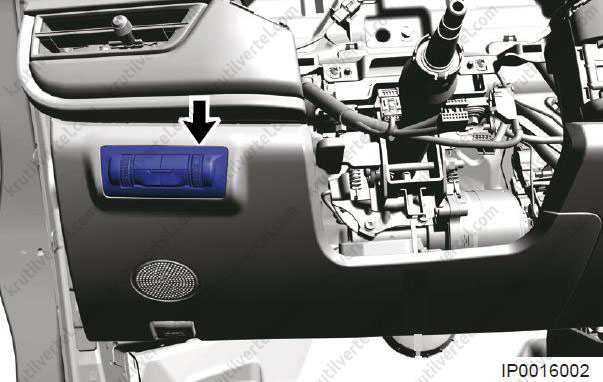

  • Зніміть перемикач (стрілка) коректора фар.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

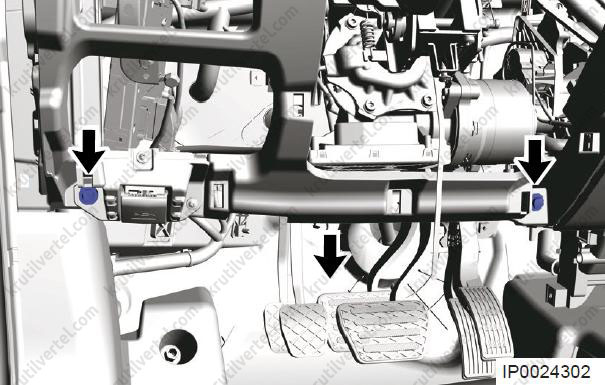

  • Відкрутіть три гвинти (стрілки) кріплення нижньої лівої панелі облицювання передньої панелі.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • За допомогою викрутки, оберненої у захисну стрічку, звільніть та зніміть ліву нижню панель облицювання передньої панелі.

19. Зніміть ящик для рукавичок:

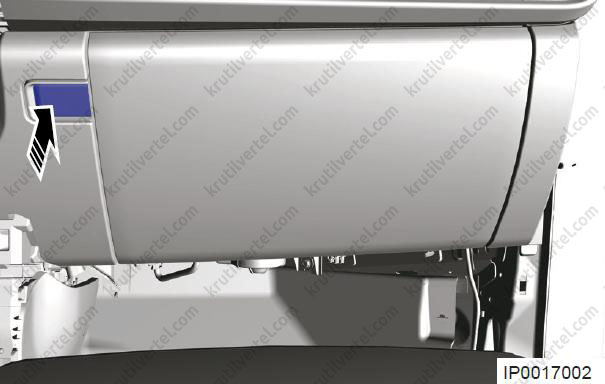

  • Натисніть кнопку відмикання ящика рукавички і відкрийте його в напрямку стрілки, як показано на малюнку.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

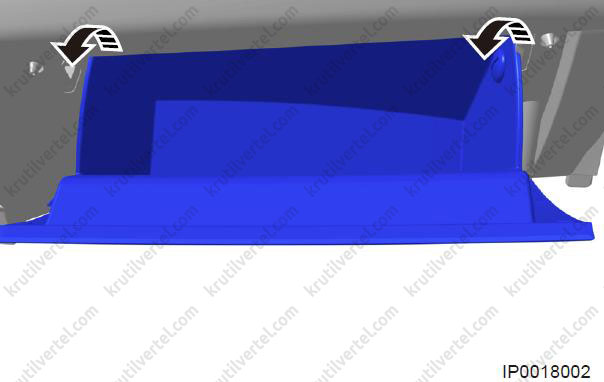

  • Поверніть стопорну рукоятку в напрямку стрілки, як показано на малюнку, та зніміть її.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

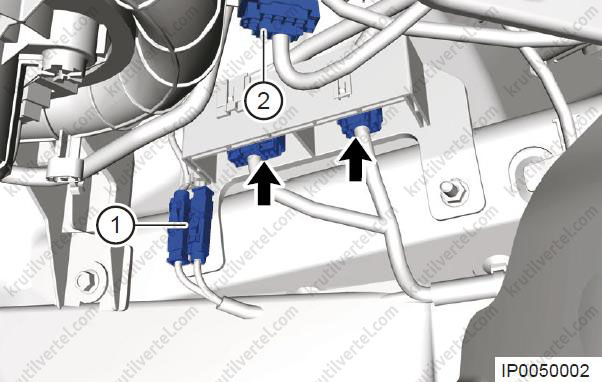

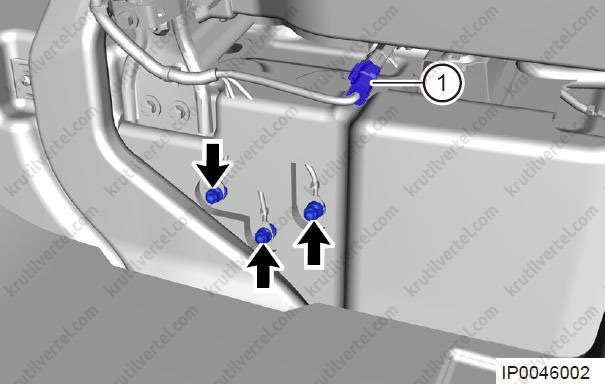

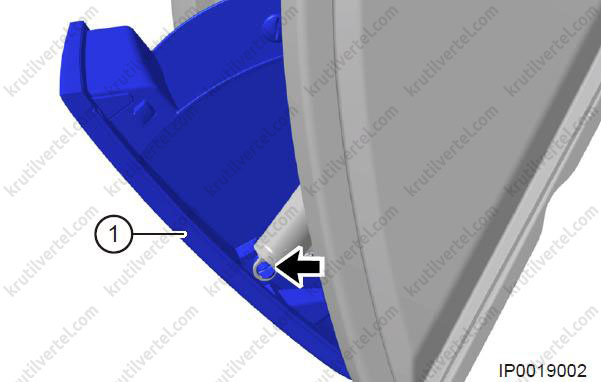

  • Зніміть елементи кріплення ящика рукавички до демпфера, від'єднайте фіксатори з нижньої сторони ящика рукавички і зніміть ящик рукавички (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

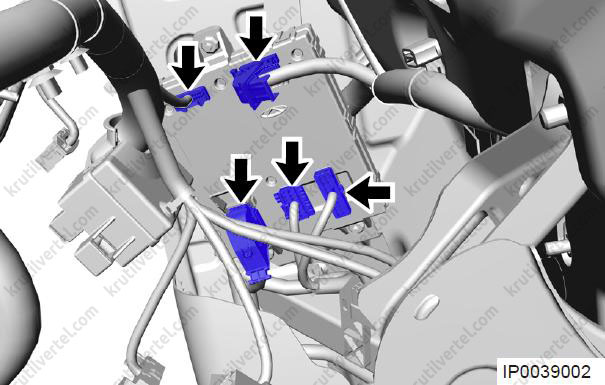

  • Зніміть елементи кріплення передньої панелі до демпфера, від'єднайте фіксатори з нижньої передньої панелі та зніміть демпфер (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

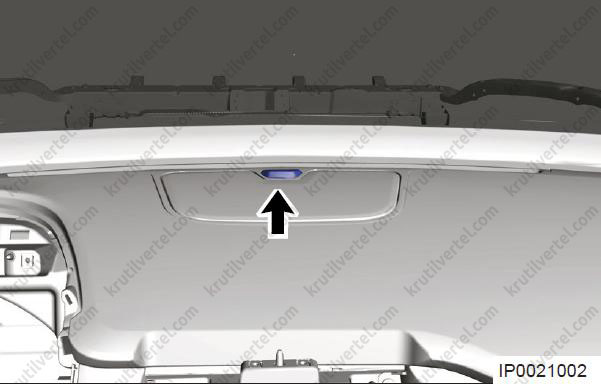

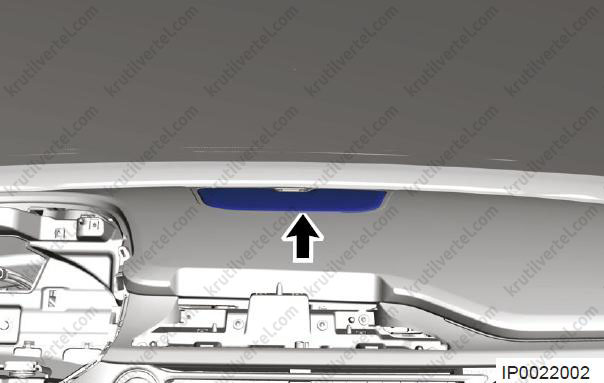

20. Зніміть сонячний датчик:

За допомогою знімачів панелей обробки салону звільніть сонячний датчик (стрілка) та від'єднайте роз'єм сонячного датчика.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

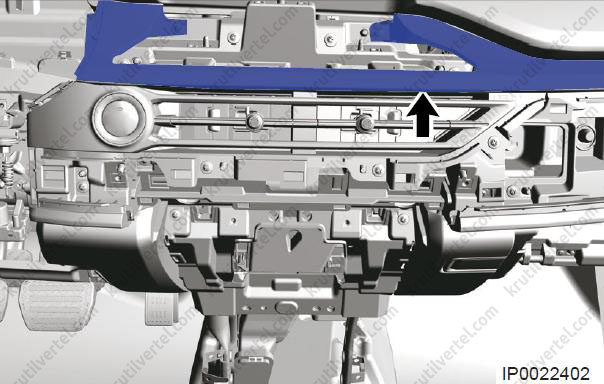

21. Зніміть кришку динаміка:

За допомогою знімника панелей обробки салону звільніть фіксатор кришки динаміка та зніміть кришку (стрілка).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її 8 компоненти Чері Тігго 8 з 2018 року

22. Зніміть лівий дефлектор обдуву:

  • За допомогою знімачів панелей обробки салону звільніть верхню декоративну панель (1) та нижню декоративну панель (2) лівого дефлектора обдування на передній панелі.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Від'єднайте роз'єм фонового підсвічування та зніміть верхню та нижню декоративну панель лівого дефлектора обдування.

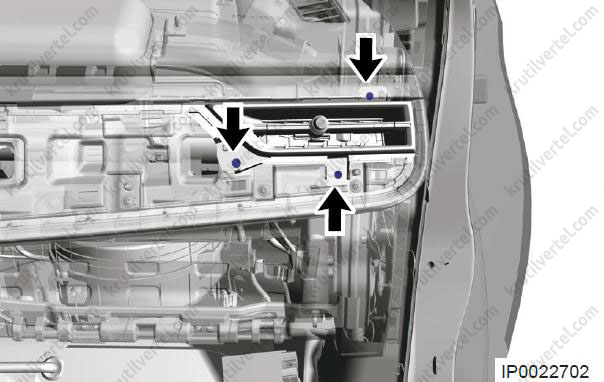

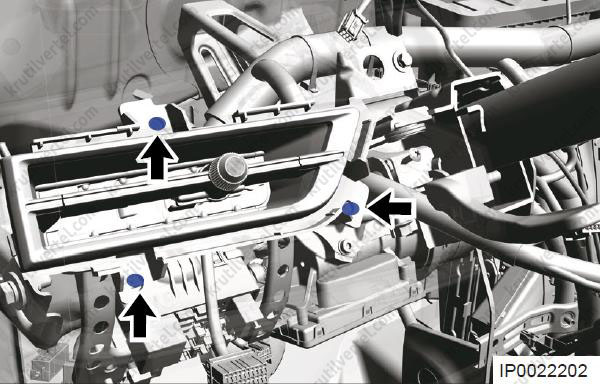

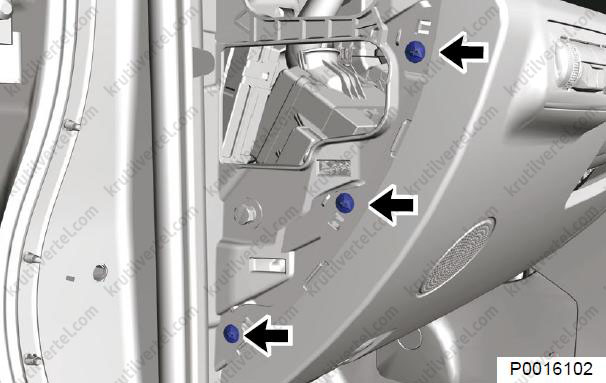

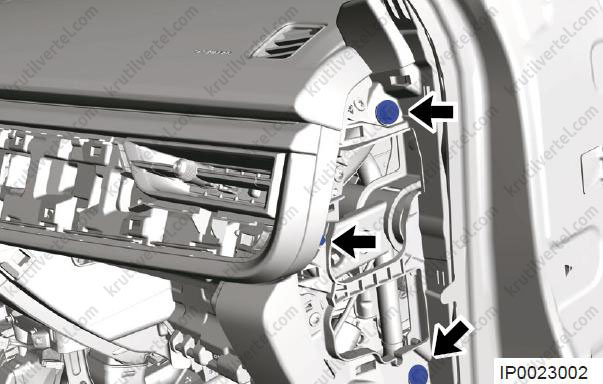

  • Відкрутіть три гвинти (стрілки) кріплення лівого дефлектора обдування.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

23. Зніміть центральний дефлектор обдуву:

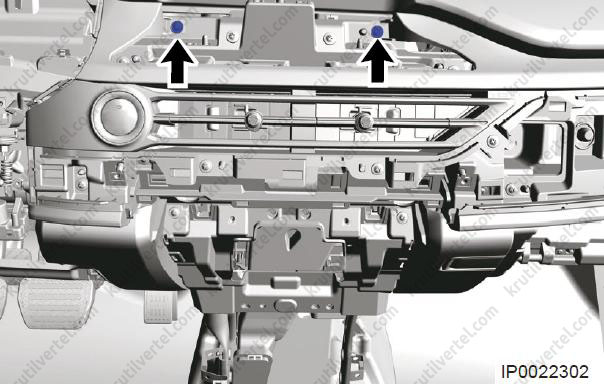

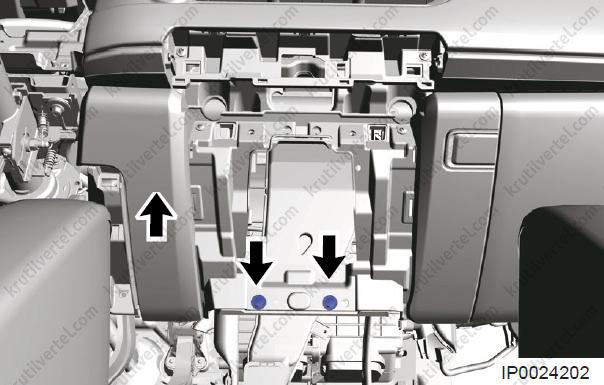

  • Поверніть два гвинти (стрілки) кріплення нижньої декоративної панелі дисплея без DVD-програвача.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • За допомогою знімника панелей обробки салону звільніть фіксатор нижньої декоративної панелі дисплея без DVD-програвача, від'єднайте роз'єм кнопкового вимикача запалювання та зніміть нижню декоративну панель (стрілка).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

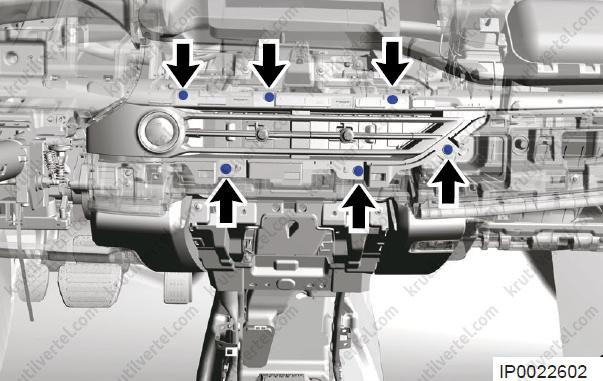

  • Відкрутіть шість гвинтів (стрілки) кріплення центрального дефлектора обдування.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Відкрутіть шість гвинтів (стрілки) кріплення правого дефлектора обдування.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

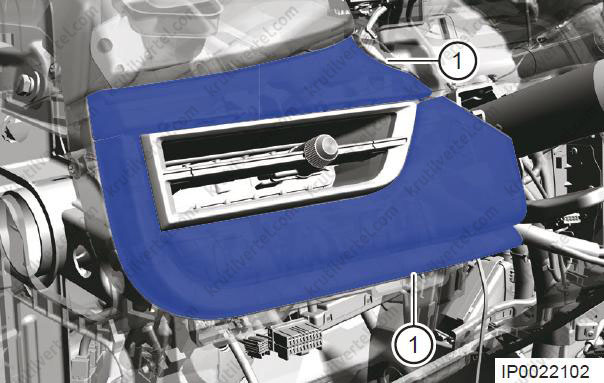

  • Зніміть правий дефлектор обдуву.

24. Зніміть передню панель:

  • Відкрутіть три болта (стрілки) кріплення в правій частині передньої панелі (права сторона аналогічна лівій).

Примітка:
Момент затягування: 7 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

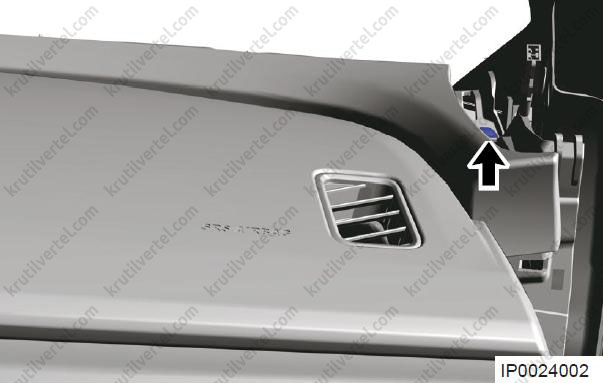

  • Відкрутіть болт (стрілка) кріплення у верхній правій частині передньої панелі (права сторона аналогічна лівій).

Примітка:
Момент затягування: 7 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Поверніть два болта (стрілки) кріплення нижньої правої частини передньої панелі до поперечки.

Примітка:
Момент затягування: 7 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

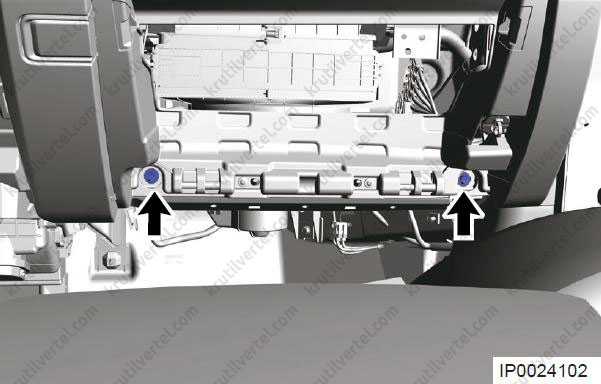

  • Поверніть два болта (стрілки) кріплення нижньої центральної частини передньої панелі до поперечки.

Примітка:
Момент затягування: 7 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Відкрутіть два болта (стрілки) кріплення нижньої лівої частини передньої панелі до поперечки.

Примітка:
Момент затягування: 7 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

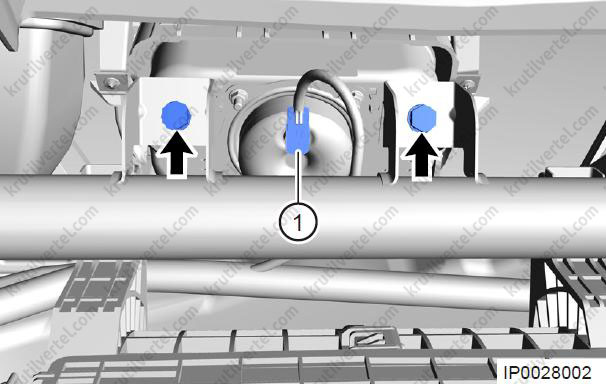

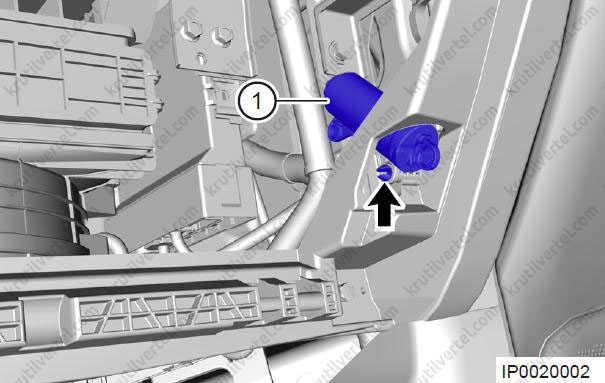

  • Від'єднайте роз'єм (1) бокової подушки безпеки переднього пасажира. Відкрутіть два болта (стрілки) кріплення подушки безпеки переднього пасажира до поперечки.

Примітка:
Момент затяжки: 23 ± 2 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Від'єднайте хомут джгута проводів від панелі приладів.
  • Зніміть передню панель.

25. Установка здійснюється у порядку, зворотному порядку зняття.

Розбирання та повторне складання

1. Зніміть центральний повітропровід:

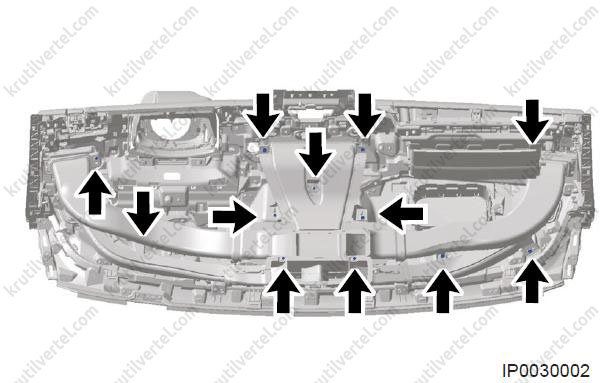

  • Відкрутіть 12 гвинтів (стрілки) кріплення центрального повітроводу.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

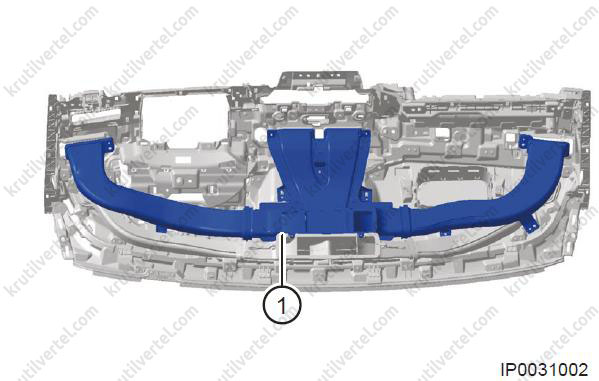

  • Зніміть центральний повітропровід (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

2. Зніміть повітропровід обдування вітрового скла:

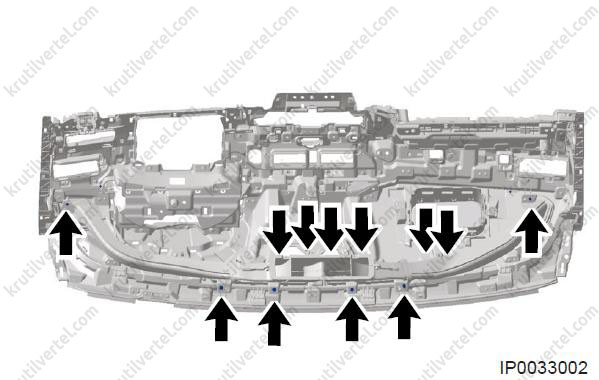

  • Відкрутіть 12 гвинтів (стрілки) кріплення повітроводу обдування вітрового скла.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

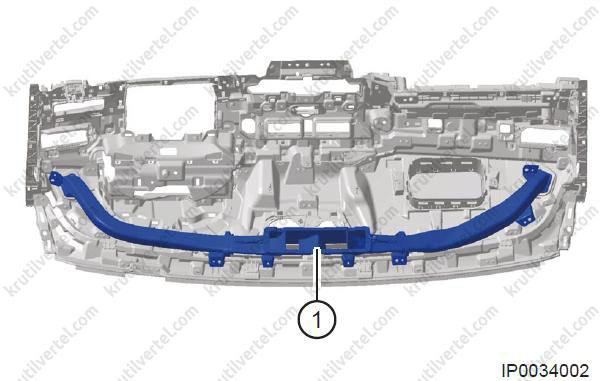

  • Зніміть повітропровід (1) обдування вітрового скла.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

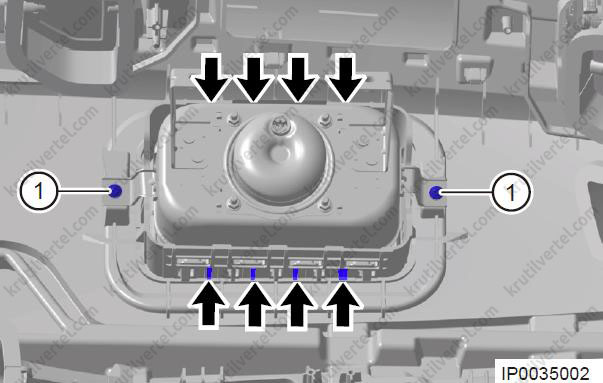

3. Зніміть подушку безпеки переднього пасажира:

  • Викрутіть два гвинти (1) кріплення подушки безпеки переднього пасажира.
  • Від'єднайте вісім фіксаторів подушки безпеки переднього пасажира.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Зніміть подушку переднього пасажира.

4. Складання проводиться в порядку, зворотному порядку розбирання.

Поперечка передньої панелі

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть передню панель.

4. Зніміть облицювання повітрозабірного короба.

5. Зніміть кермову колонку з електропідсилювачем у зборі.

6. Зніміть переднє праве сидіння.

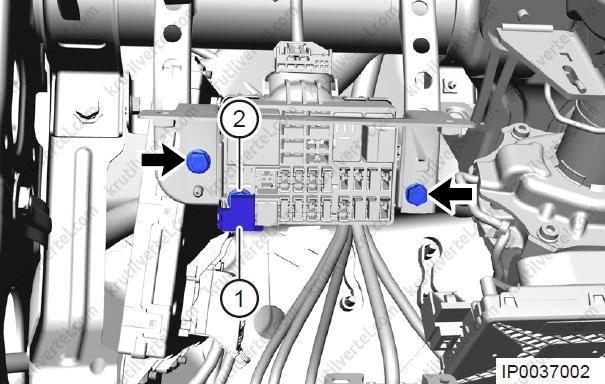

7. Зніміть блок запобіжників на передній панелі:

  • Зніміть захисну кришку (1) виведення живлення блоку запобіжників та реле приладової панелі та відверніть гайку (2) кріплення дроту акумуляторної батареї.
  • Відкрутіть два болта (стрілки) кріплення блоку запобіжників та реле.

Примітка:
Момент затягування: 9 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

8. Зніміть блок керування кузовом (BCM):

  • Від'єднайте п'ять роз'ємів (стрілки) від блоку керування обладнанням кузова (BCM).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

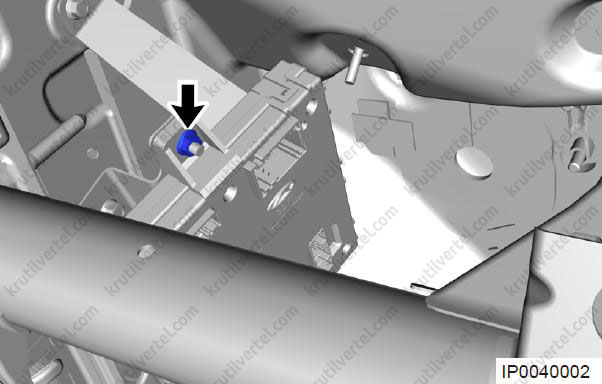

  • Відкрутіть гайку (стрілка) кріплення блоку керування обладнанням кузова (BCM).

Примітка:
Момент затягування: 6 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

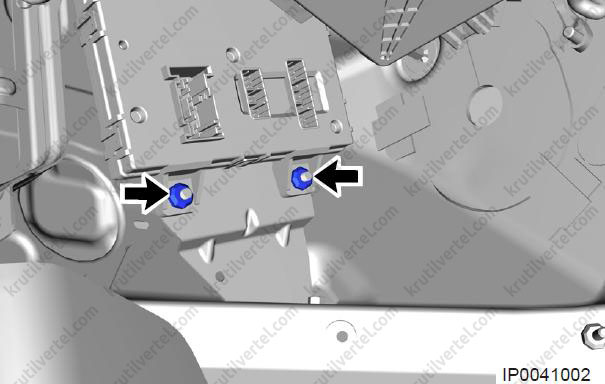

  • Відкрутіть дві гайки (стрілки) кріплення блоку керування обладнанням кузова (BCM).

Примітка:
Момент затягування: 6 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

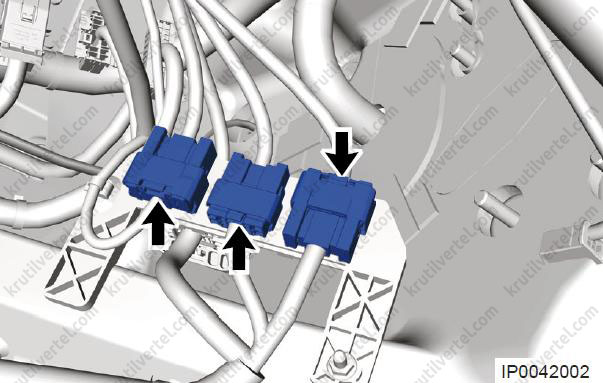

9. Від'єднайте три роз'єми (стрілки) з'єднання джгута проводів передньої панелі та джгута проводів салону.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

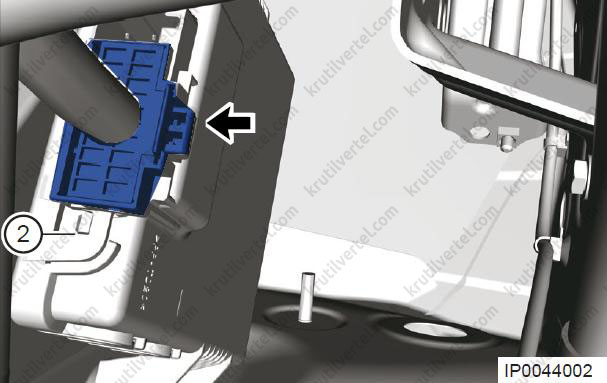

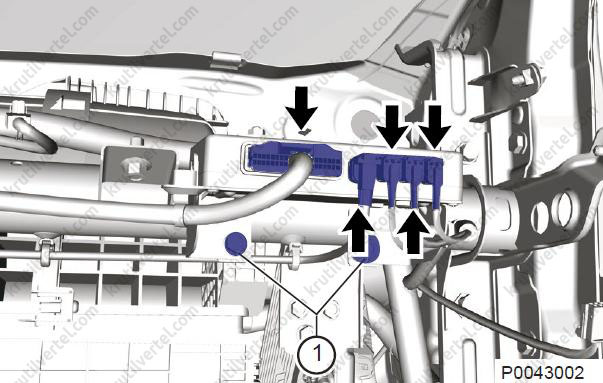

10. Зніміть бездротовий модуль (TBOX):

Відкрутіть дві гайки (1) кріплення бездротового модуля. Від'єднайте роз'єм (стрілку) бездротового модуля та зніміть модуль (2) бездротового зв'язку.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

11. Зніміть модуль центрального шлюзу:

  • Від'єднайте роз'єм (стрілку) модуля шлюзу.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Відкрутіть дві гайки (стрілки) кріплення модуля шлюзу.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

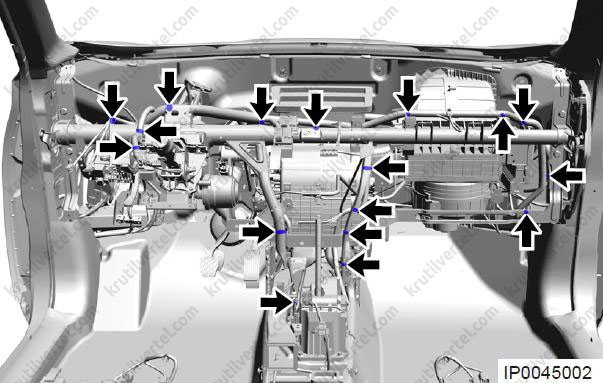

12. Від'єднайте всі фіксатори джгута проводів від передньої панелі.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

13. Відігніть назад підлоговий килимок переднього пасажира, щоб відвернути гайки (стрілки) кріплення проводів «маси», і від'єднайте роз'єм низькочастотної антени (1).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

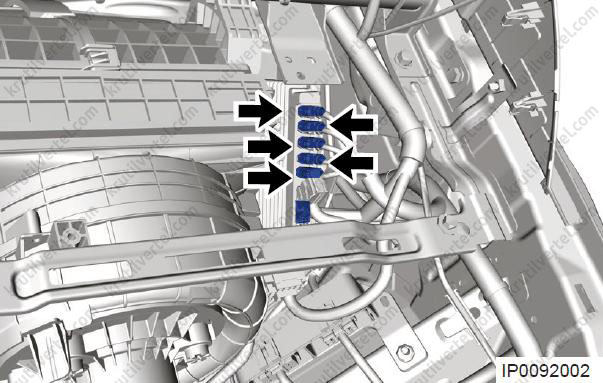

14. Від'єднайте шість роз'ємів (стрілки) від блоку кругового огляду.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

15. Зніміть блок PEPS:

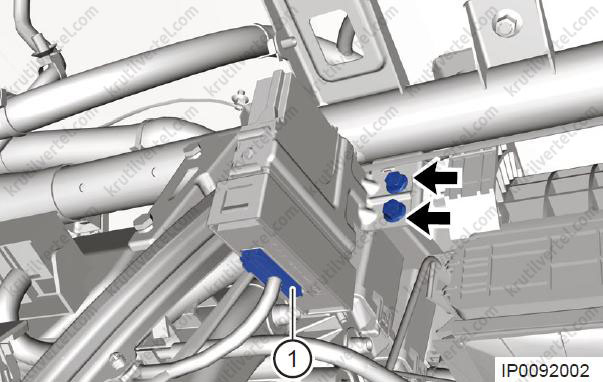

  • Від'єднайте роз'єм (1) від блоку PEPS і відкрутіть два болта (стрілки) кріплення PEPS.

Примітка:
Момент затягування: 7 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

  • Зніміть блок керування PEPS.

16. Від'єднайте роз'єм (1) радіоантени та роз'єм (2) джгута проводів кондиціонера, і два роз'єми (стрілки) з'єднання джгута проводів передньої панелі та джгута проводів салону.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

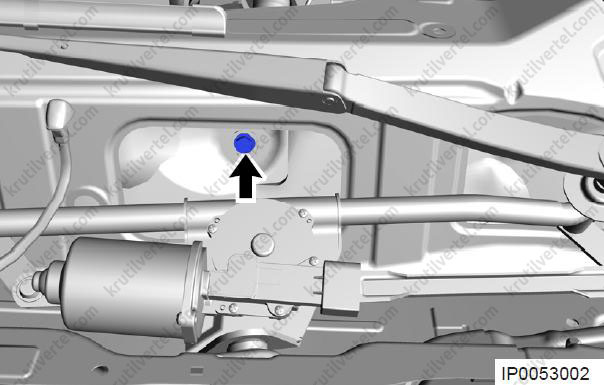

17. Відкрутіть болт (стрілка) кріплення під облицюванням повітрозабірного короба із зовнішнього боку передньої панелі.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

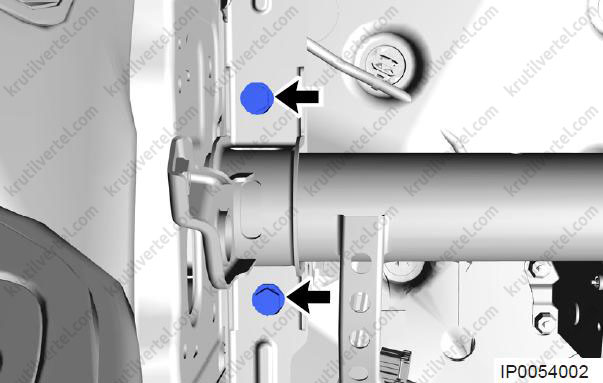

18. Відкрутіть два болта (стрілки) кріплення поперечки передньої панелі (для прикладу взято ліву сторону).

Примітка:
Момент затягування: 25 ± 3,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

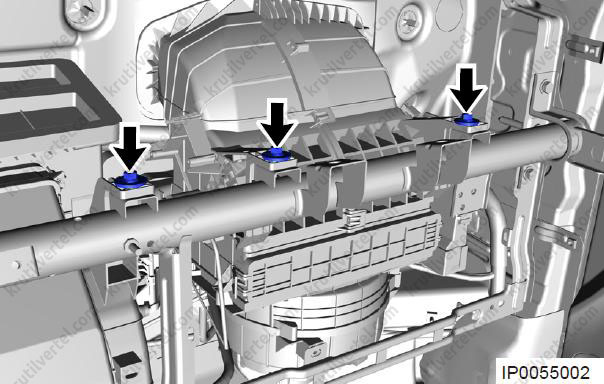

19. Відкрутіть три гайки (стрілки) кріплення блоку ОВКВ до передньої панелі.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

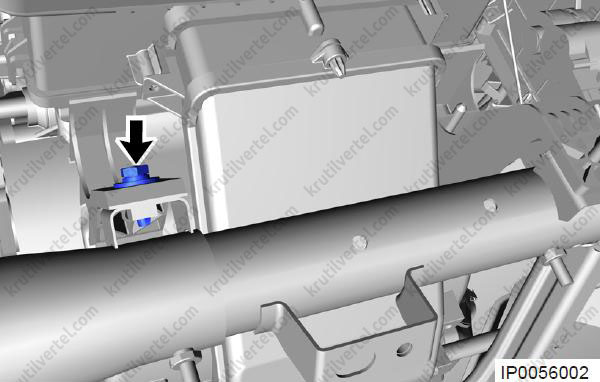

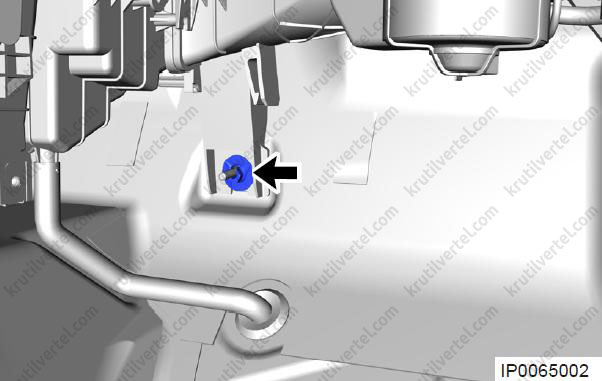

20. Відкрутіть болт (стрілка) кріплення блоку ОВКВ до передньої панелі.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

21. Відкрутіть болт (стрілка) кріплення блоку ОВКВ до передньої панелі.

Примітка:
Момент затяжки: 2,5±0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

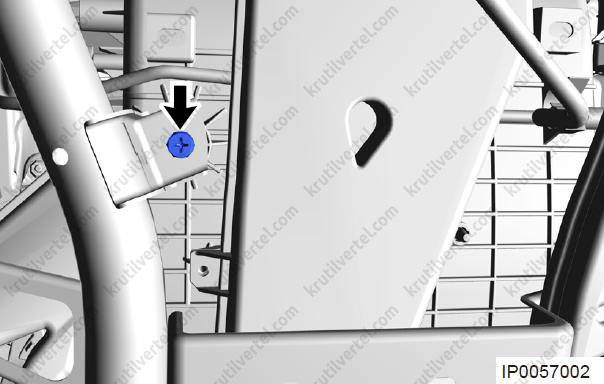

22. Відкрутіть гвинт (стрілка) кріплення передньої частини заднього повітропроводу.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

23. Відкрутіть два гвинти (стрілки) кріплення передньої частини заднього повітропроводу.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її8 Чері8

24. Відкрутіть дві гайки (стрілки) кріплення нижньої частини поперечки передньої панелі (для прикладу взято ліву сторону).

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

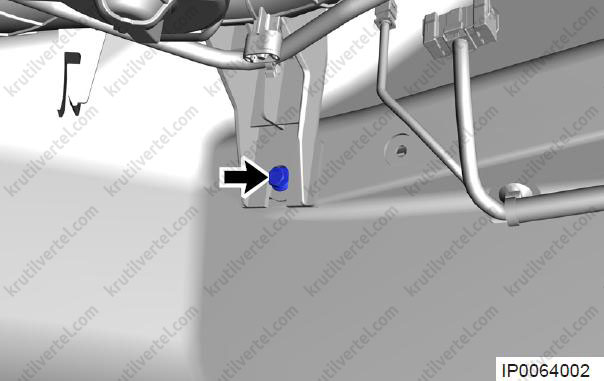

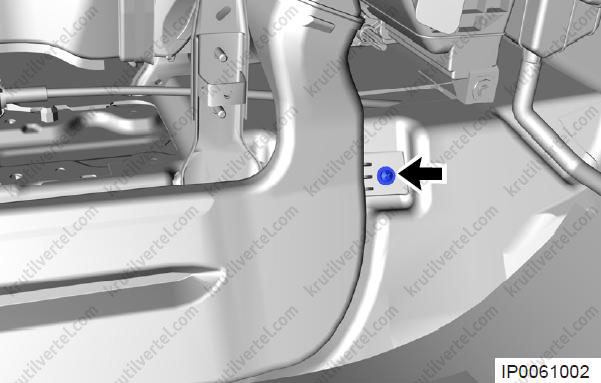

25. Відігніть назад килимок переднього пасажира, щоб відвернути гвинт (стрілка) правого підлогового повітроводу.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

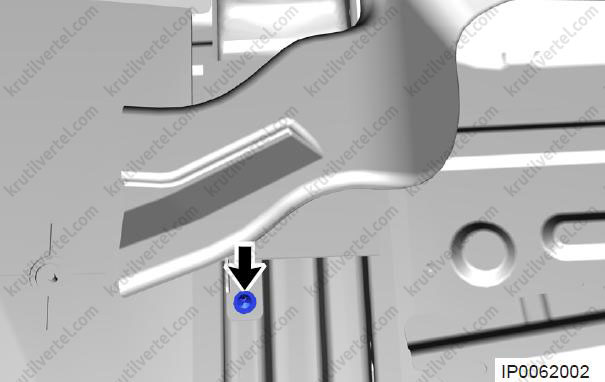

26. Відігніть назад килимок переднього пасажира, щоб відвернути гвинт (стрілка) правого підлогового повітроводу, і зніміть повітропровід.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

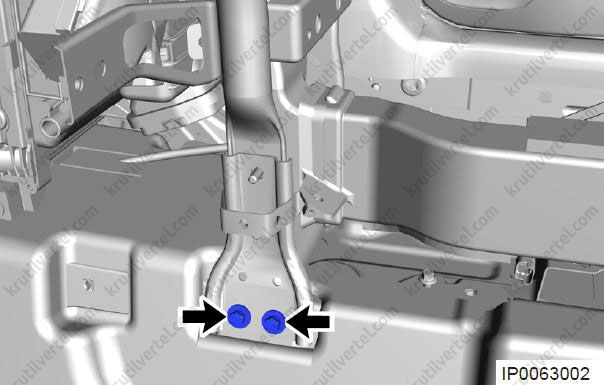

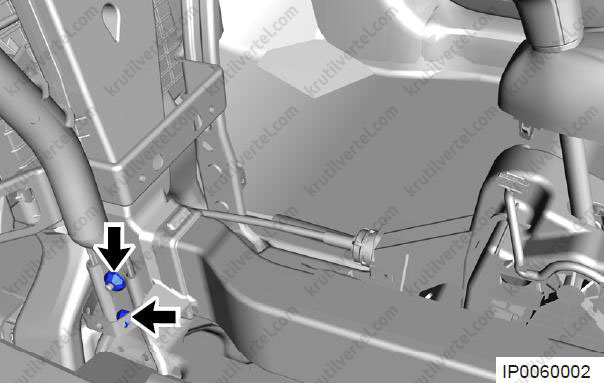

27. Відкрутіть два болта (стрілки) кріплення кронштейна поперечки передньої панелі (для прикладу взято ліву сторону).

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

28. Відкрутіть болт (стрілка) кріплення блоку ОВКВ до кузова.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

29. Відкрутіть гайку (стрілка) кріплення блоку ОВКВ до кузова.

Примітка:
Момент затягування: 5 ± 1 Н∙м.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

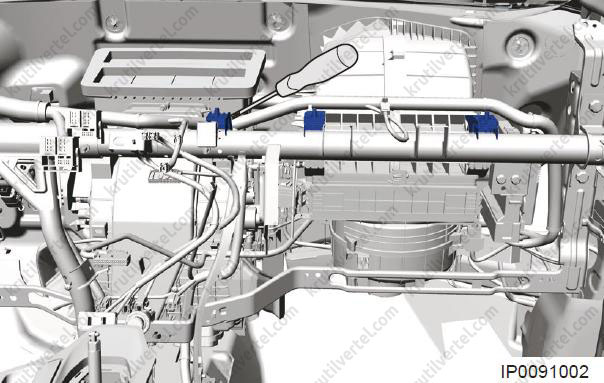

30. За допомогою шліцевої викрутки від'єднайте блок ОВКВ від передньої панелі.

приладова панель та її компоненти Chery Tiggo 8 з 2018 року, приладова панель та її компоненти 8 Чері Тігго 8 з 2018 року

31. Обережно зніміть поперечину передньої панелі.

32. Складання проводиться у порядку, зворотному порядку розбирання, при цьому враховуйте наступне:

  • При установці поперечки передньої панелі обов'язково затягніть кріпильні болти із зазначеним моментом.
  • Після встановлення поперечки передньої панелі перевірте правильність установки подушки безпеки.
  • Після встановлення поперечки передньої панелі перевірте правильність роботи всього електроустаткування.
На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
