Система освітлення Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

1. Система освітлення

Загальна інформація

Система освітлення на цій моделі складається з приладів освітлення та приладів світлової сигналізації, які використовуються для нормальної експлуатації автомобіля та забезпечення безпеки під час руху у будь-який час доби, у тому числі вночі та в тумані.

Система освітлення містить блок-фари (включаючи фару (дальнє світло (адаптивне дальнє світло) / ближнє світло), переднє габаритне світло, покажчик повороту, денні ходові вогні), бічні повторювачі покажчика повороту, передній стельовий плафон, підсвічування виходу, підсвічування порогів дверей (включаючи покажчик повороту, заднє габаритне світло, стоп-сигнал), задній протитуманний ліхтар (задній протитуманний ліхтар та відбивач), ліхтар заднього ходу, ліхтар освітлення номерного знака, додатковий стоп-сигнал та ліхтар освітлення багажника. Блок-фара та задній комбінований ліхтар мають напівзакриту конструкцію для зручності перевірки та ремонту.

Примітка:
- Тип ламп див. у розділі “Планове технічне обслуговування” глави 3 цього Посібника.
- Для правої та лівої сторони використовуються аналогічні процедури. Процедури, перелічені нижче, належать до лівої сторони.

Таблиця ознак несправності

Щоб визначити причину несправності, використовуйте наведену нижче таблицю несправностей. Послідовно перевірте кожне передбачуване місце. Відремонтуйте або відрегулюйте несправні компоненти або замініть їх у разі потреби.

Нерухома частина заднього комбінованого ліхтаря складається із двох ламп стоп-сигналу та двох ламп габаритного світла. Якщо одна лампа несправна, а інша не спалахує, одночасно перевірте обидві лампи та зверніться на сервісну станцію CHERY, щоб їх перевірити та за необхідності відремонтувати.

Комбінований перемикач освітлювальних приладів

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть модуль подушки безпеки водія.

4. Зніміть кермо.

5. Зніміть кришку комбінованого перемикача.

6. Зніміть спіральний кабель.

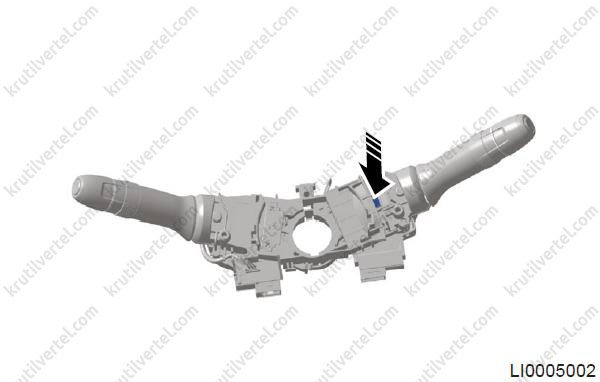

7. Зніміть комбінований перемикач:

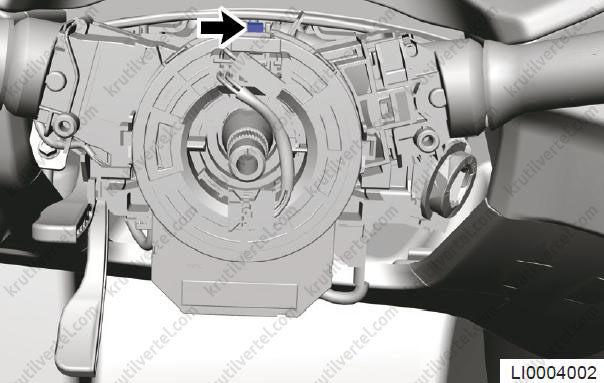

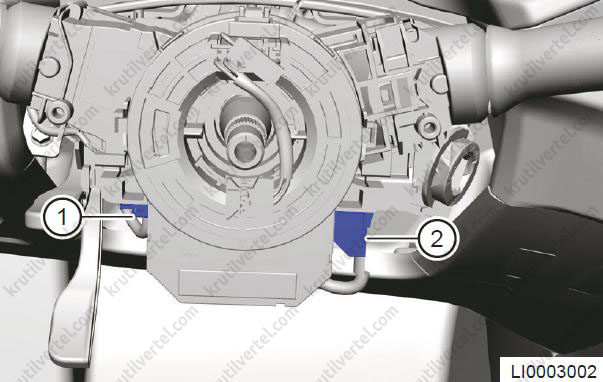

• Від'єднайте роз'єм (1) комбінованого вимикача освітлення та роз'єм (2) вимикача очищувачів та омивачів скла.

• Послабте кріплення (стрілка) комбінованого перемикача, витягніть комбінований перемикач назовні, потім від'єднайте комбінований перемикач від кермової колонки, і нарешті зніміть комбінований перемикач.

• Ослабте кріплення (стрілка) перемикача очищувачів та омивачів скла та зніміть комбінований перемикач освітлення.

8. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Спіральний кабель завжди встановлюйте у суворій відповідності до інструкцій, наведених у цьому Посібнику з ремонту (докладніше див. у розділі 20).
• Після встановлення переконайтеся, що звуковий сигнал працює нормально.
• Після встановлення перевірте попереджувальний сигналізатор системи подушок безпеки та переконайтеся, що додаткова утримуюча система працює нормально.

Перевірка технічного стану

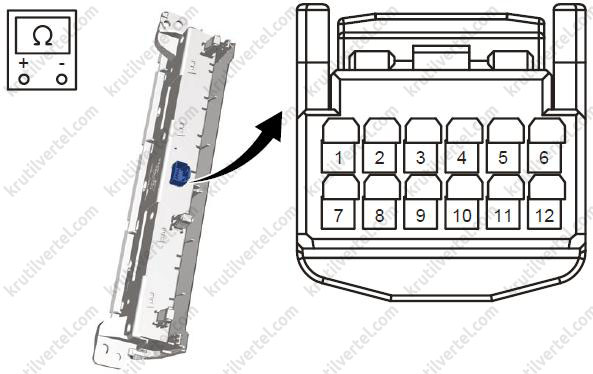

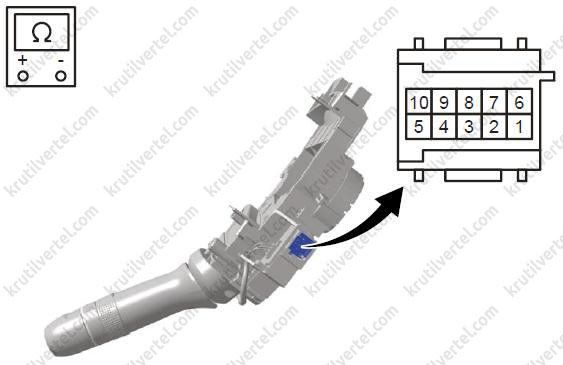

Використовуючи цифровий мультиметр у режимі вимірювання опору, виміряйте опір між контактами, як показано нижче. Якщо результат не відповідає заданому, замініть комбінований вимикач освітлення.

1. Комбінований перемикач освітлення: габаритне світло / ближнє світло / дальнє світло.

2. Комбінований перемикач освітлення: вимикач задніх протитуманних ліхтарів.

3. Комбінований перемикач освітлення: вимикач покажчиків повороту.

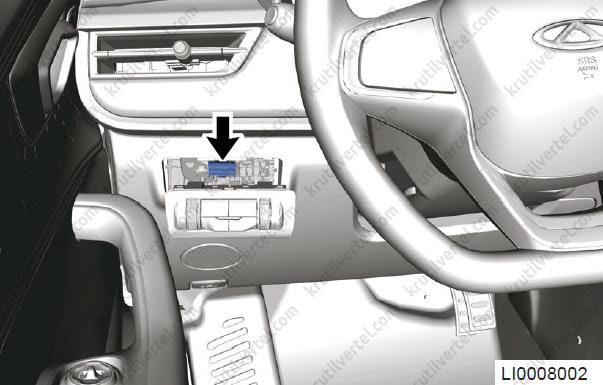

Регулятор (перемикач коректора фар)

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть перемикач коректора фар:

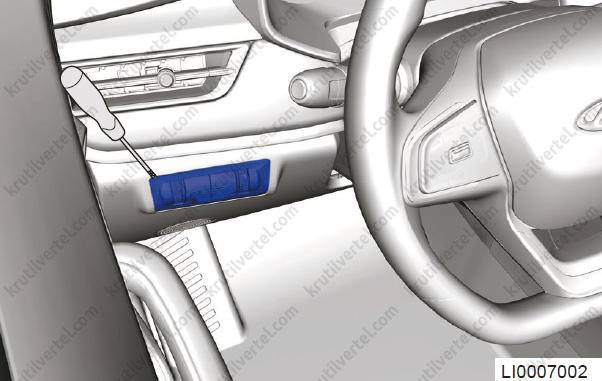

• За допомогою викрутки, обгорнутої ізолентою, підтягніть перемикач коректора.

• Від'єднайте роз'єм (стрілку) джгута проводів від перемикача коректора та зніміть його.

4. Установка здійснюється у порядку, зворотному порядку зняття.

Перевірка технічного стану

Використовуючи цифровий мультиметр у режимі вимірювання опору, виміряйте провідність ланцюга між контактами перемикача коректора нахилу фар, як показано в таблиці. Якщо результат вимірювання не відповідає заданим вимогам, замініть перемикач коректора.

Вимикач світлової аварійної сигналізації

Зняття та встановлення

Примітка:
Кнопка вимикача аварійної сигналізації інтегрована до блоку перемикачів на центральній консолі, який не підлягає розбиранню.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть облицювання центральної консолі.

4. Зніміть кнопку вимикача аварійної сигналізації:

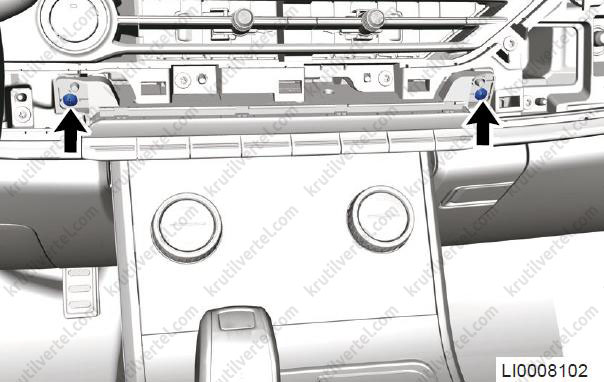

• Відкрутіть два кріпильні гвинти (стрілки) з центральної консолі.

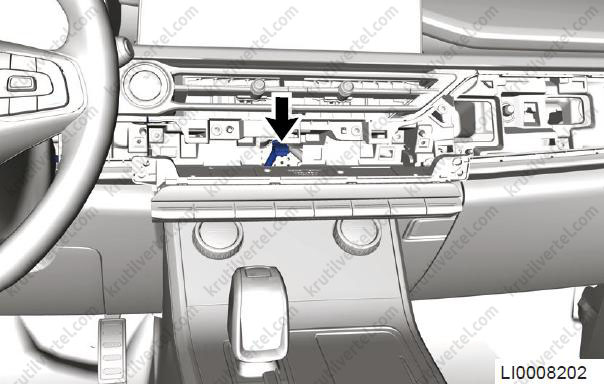

• Від'єднайте роз'єм (стрілку) перемикача центральної консолі.

• Зніміть блок перемикачів із центральної консолі.

5. Установка здійснюється у порядку, зворотному порядку зняття.

Перевірка технічного стану

Використовуючи цифровий мультиметр в режимі вимірювання опору, виміряйте провідність ланцюга між контактами вимикача світлової аварійної сигналізації, як показано в таблиці. Якщо результат вимірювання не відповідає заданим вимогам, замініть перемикач аварійної світлової сигналізації.

Блок-фара

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть передній бампер.

4. Зніміть блок-фару:

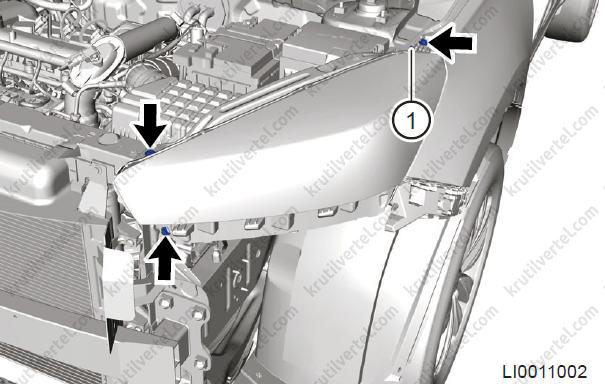

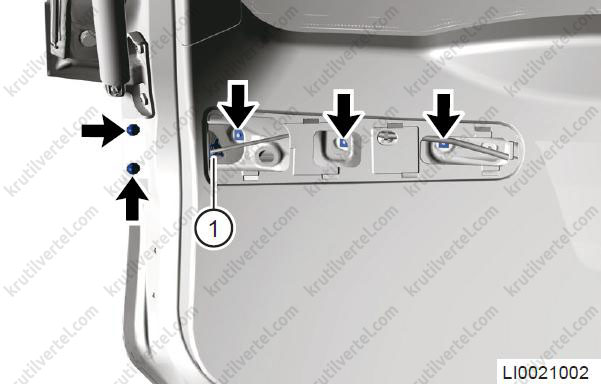

• Відкрутіть три болта кріплення верхньої частини фари, потім зніміть фіксатор положення фари (1) за допомогою хрестової викрутки.

Примітка:
Момент затягування: 5,0 ± 0,5 Н∙м.

• Від'єднайте роз'єм джгута проводів фари (1) та зніміть блок-фару.

5. Установка проводиться в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при встановленні блок-фари переконайтеся, що вона правильно стикується з капотом, переднім крилом та переднім бампером. У разі потреби відрегулюйте зазори та розбіжності поверхонь по висоті.

Регулювання

1. Підготовка:

• Тиск повітря у шинах відповідає заданому.
• Автомобіль розвантажений (крім запасного колеса та набору інструментів зазвичай враховується маса водія).
• Встановіть автомобіль на рівній горизонтальній площадці або робочій зоні.
• Оберігайте поверхню лінзи фар від бруду.
• Перевірте, чи нормально працює ланцюг живлення та чи правильно встановлені лампи.

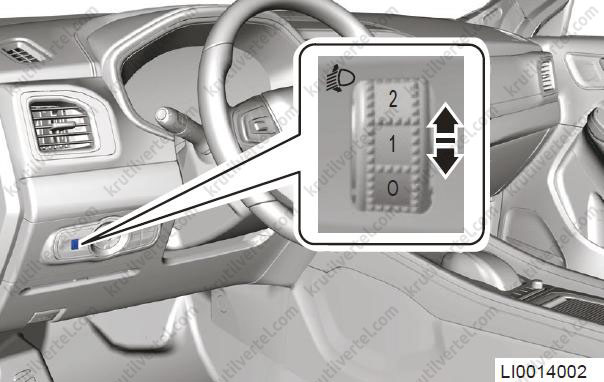

Вісь світлових конусів фари може регулюватися вгору і вниз за допомогою вимикача коректора фар або області регулювання в тильній частині фари. Завжди виконуйте налаштування відповідно до міжнародних стандартів.

• Регулювання кута нахилу світлових конусів фар повинно виконуватись залежно від кількості пасажирів та завантаження. Перемикачем кута коректора фар можна вибрати одне з чотирьох фіксованих положень: 0, 1, 2 та 3.

(1) Поворот вгору: світловий конус піднімається.

(2) Поворот вниз: світловий конус знижується.

(3) Відрегулюйте положення світлових конусів відповідно до наступної таблиці.

Увага:
Правильне регулювання кута нахилу світлових конусів фар безпосередньо впливає на безпеку руху. Регулюйте напрямок світлових конусів за допомогою спеціального обладнання відповідно до існуючих вимог

2. Ручне регулювання кута нахилу світлових конусів фар: можна змінити кут нахилу, змінивши вручну положення наступних елементів, показаних на малюнку. Спосіб регулювання лівої фари:

Регулювання ближнього світла вгору/вниз:

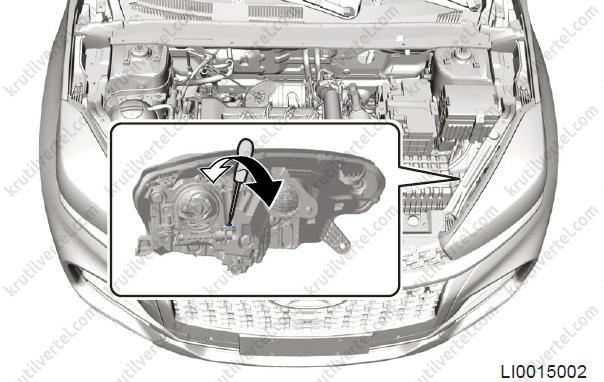

• При обертанні внутрішнього шестигранника за годинниковою стрілкою: світловий конус рухається вгору;
• При обертанні внутрішнього шестигранника проти годинникової стрілки: світловий конус рухається вниз.

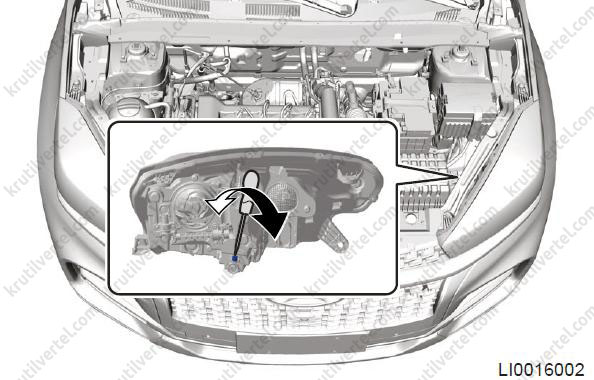

Регулювання ближнього світла праворуч/ліворуч:

• При обертанні внутрішнього шестигранника за годинниковою стрілкою: світловий конус переміщається праворуч;
• При обертанні внутрішнього шестигранника проти годинникової стрілки: світловий конус переміщається вліво.

Задній комбінований ліхтар (нерухома частина)

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть задній комбінований ліхтар (нерухома частина):

• За допомогою викрутки, обгорнутої ізолентою, підтягніть кришку заднього лівого комбінованого ліхтаря.
• Відкрутіть два гвинти кріплення заднього лівого комбінованого ліхтаря та від'єднайте від нього роз'єм джгута проводів.

Примітка:
Момент затягування: 3,5±0,5 Н∙м.

• Зніміть задній лівий комбінований ліхтар (нерухома частина).

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при встановленні заднього комбінованого ліхтаря (нерухома частина) переконайтеся, що задній комбінований ліхтар правильно стикується з кришкою багажника та заднім бампером. У разі потреби відрегулюйте зазори та розбіжності поверхонь по висоті.

Задній комбінований ліхтар (рухлива частина)

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть задній комбінований ліхтар (рухлива частина):

• За допомогою викрутки, обгорнутої ізолентою, підтягніть кришку (стрілка) задніх дверей.

• Відкрутіть три гайки (стрілки) кріплення заднього лівого комбінованого ліхтаря (рухома частина) і від'єднайте роз'єм (1) джгута проводів від ліхтаря (рухлива частина).

Примітка:
Момент затягування: 3,5±0,5 Н∙м.

• Зніміть задній лівий комбінований ліхтар (рухлива частина).

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при встановленні заднього комбінованого ліхтаря (рухлива частина) переконайтеся, що задній комбінований ліхтар правильно стикується з кришкою багажника та заднім бампером. У разі потреби відрегулюйте зазори та розбіжності поверхонь по висоті.

Денні ходові вогні

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Підніміть автомобіль на підйомнику.

4. Зніміть нижній захист двигуна.

5. Зніміть лівий денний ходовий вогонь:

• Від'єднайте роз'єм (стрілку) джгута проводів лівого денного ходового вогню.

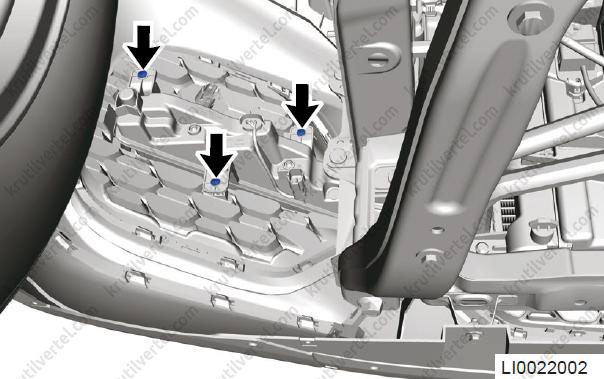

• Відкрутіть три гвинти (стрілки) кріплення лівого денного ходового вогню.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть лівий денний ходовий вогонь.

6. Установка здійснюється у порядку, зворотному порядку зняття.

Задній протитуманний ліхтар

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Підніміть автомобіль на підйомнику.

4. Зніміть задній бампер.

5. Зніміть задній лівий протитуманний ліхтар:

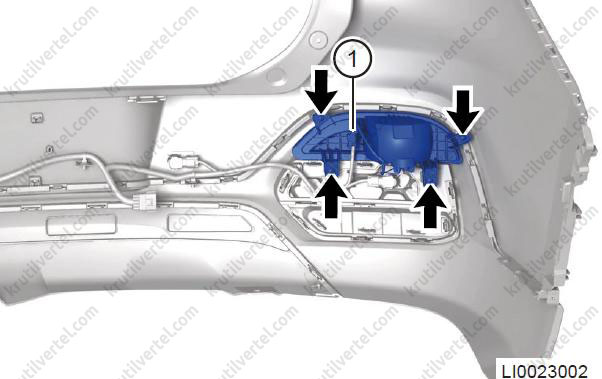

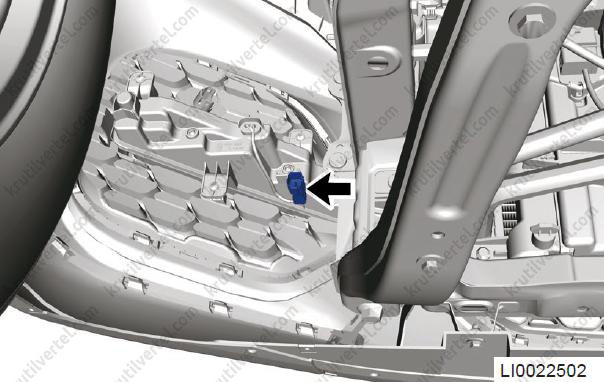

• Від'єднайте роз'єм (1) заднього лівого протитуманного ліхтаря та відверніть чотири гвинти (стрілки) кріплення заднього лівого протитуманного ліхтаря.

Примітка:
Момент затяжки: 1,5 ± 0,5 Н∙м.

• Зніміть задній лівий протитуманний ліхтар.

Передній світильник стельовий

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть передній стельовий світильник:

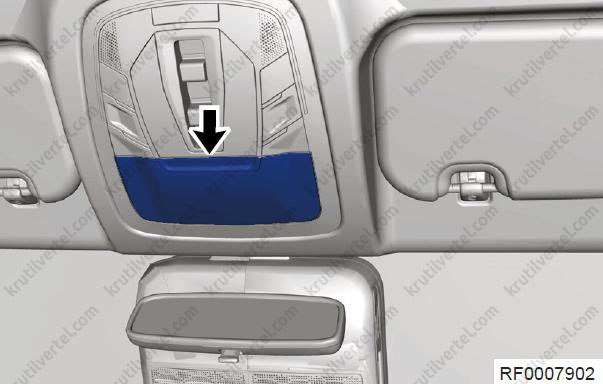

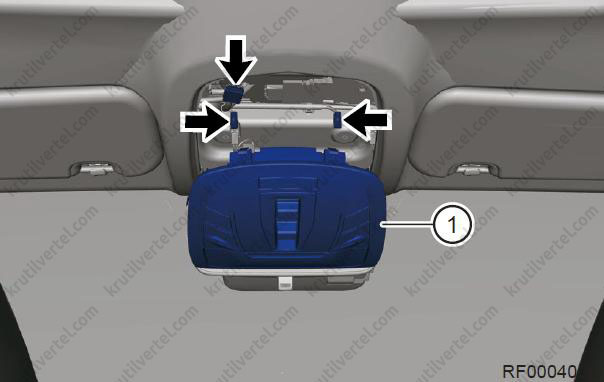

• Відкрийте футляр для окулярів (стрілка) у блоці світильника, як показано на малюнку.

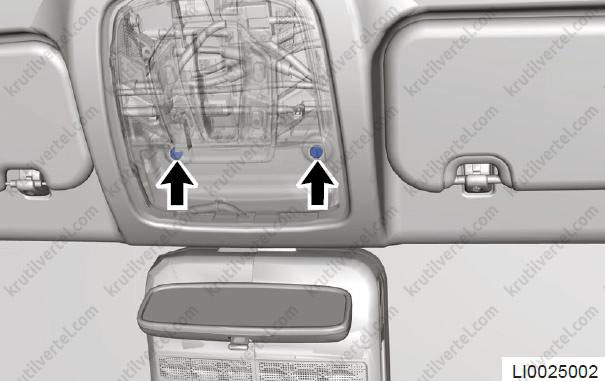

• Відкрутіть два гвинти (стрілки) кріплення.

Примітка:
Момент затягування: 3±0,5 Н∙м.

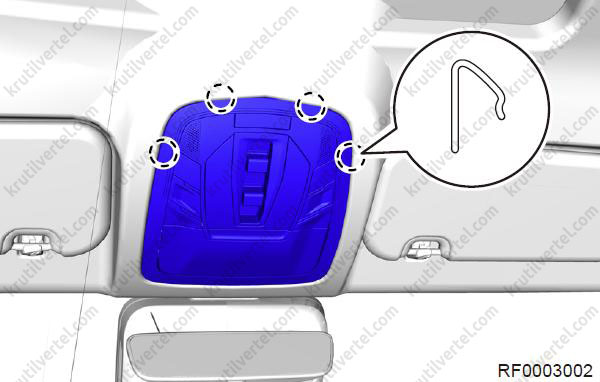

• Використовуючи знімач панелей обробки салону, акуратно звільніть фіксатори переднього світильника на стелю.

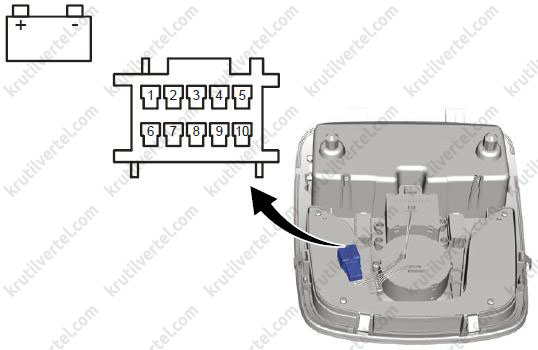

• Від'єднайте всі роз'єми (стрілки) джгута проводів переднього стельового світильника та зніміть стельовий світильник (1).

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Під час встановлення переднього стельового світильника підключіть від'єднані роз'єми і затягніть гвинти з зазначеним моментом.
• Після встановлення стельового переднього світильника переконайтеся, що перемикач зсувного люка в даху працює правильно.

Перевірка технічного стану

Виміряйте параметри для переднього світильника, як зазначено в таблиці. Якщо результат не відповідає заданому, замініть передній світильник стель.

Стельовий світильник над другим рядом сидінь

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть стельовий світильник другого ряду сидінь.

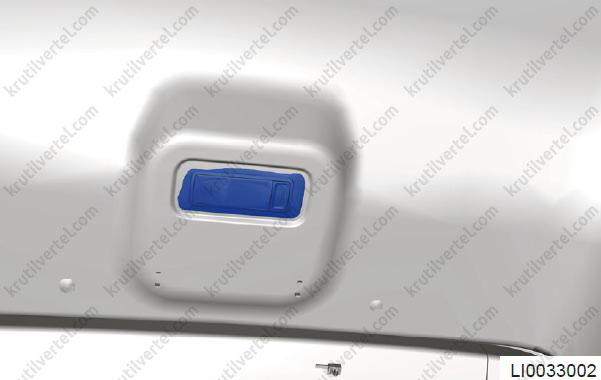

• З силою натисніть на розсіювач в напрямку вимикача так, щоб клямки з одного боку від'єдналися і можна було і зняти світильник стель.
• Від'єднайте роз'єм світильника другого ряду сидінь і зніміть його.

4. Установка здійснюється у порядку, зворотному порядку зняття.

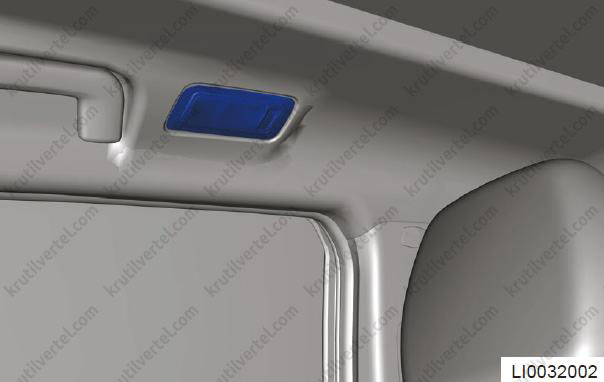

Стельовий світильник третього ряду сидінь

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть стельовий світильник третього ряду сидінь:

• З силою натисніть на розсіювач з боку передньої частини автомобіля, звільніть клямки з іншого боку і зніміть задній світильник стель.
• Від'єднайте роз'єм світильника третього ряду і зніміть світильник третього ряду сидінь.

4. Установка здійснюється у порядку, зворотному порядку зняття.

Комфортне підсвічування передніх дверей

Зняття та встановлення

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть оббивку передніх дверей.

4. Зніміть лампу комфортного підсвічування з передніх лівих дверей:

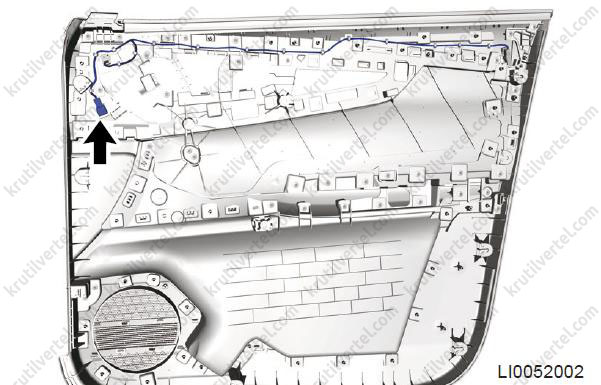

• Від'єднайте роз'єм (стрілка) комфортного підсвічування передніх лівих дверей і від'єднайте фіксатор.

• Зніміть лампу комфортного підсвічування з передніх лівих дверей.

5. Установка здійснюється у порядку, зворотному порядку зняття.

Вимикач лампи ліхтаря заднього ходу

Зняття та встановлення

Увага:
- Для запобігання нещасним випадкам при знятті/встановленні кінцевого вимикача передачі заднього ходу використовуйте необхідні захисні засоби.
- Під час ремонту або огляду автомобіля, піднятого на підйомнику, перевірте, чи заблоковано захисний замок підйомника.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Підніміть автомобіль за допомогою підйомника.

4. Зніміть вимикач лампи ліхтаря заднього ходу:

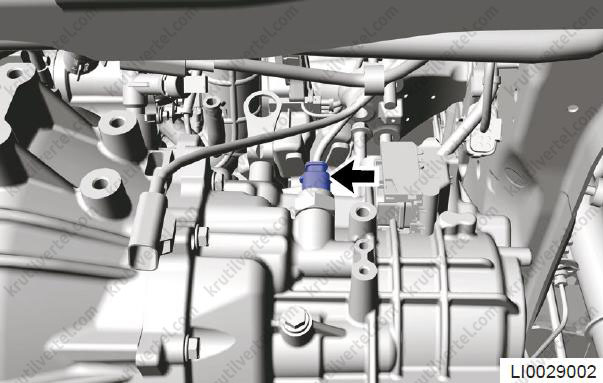

• Від'єднайте роз'єм (стрілку) джгута проводів вимикача лампи ліхтаря заднього ходу.
• Зніміть вимикач лампи ліхтаря заднього ходу.

Примітка:
Момент затяжки: 44 ± 8,8 Н·м.
При знятті вимикача лампи ліхтаря заднього ходу може витікати олива з коробки. Використовуйте контейнер для збирання оливи.

5. Встановлення здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: перед встановленням вимикача лампи ліхтаря заднього ходу нанесіть на різьблення вимикача фіксатор для різьбових з'єднань та видаліть сліди трансмісійної оливи на ділянці між коробкою передач та вимикачем. Потім надійно встановіть вимикач лампи ліхтаря заднього ходу.

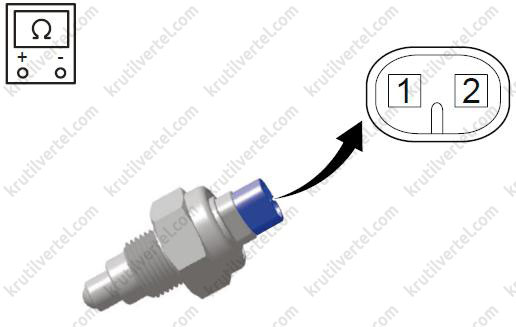

Перевірка технічного стану

За допомогою цифрового мультиметра в режимі вимірювання опору виміряйте провідність ланцюга між контактами кінцевого вимикача ліхтаря заднього ходу, як зазначено в таблиці. Якщо результат не відповідає заданому, замініть вимикач лампи ліхтаря заднього ходу.

Ліхтар освітлення номерного знака

Зняття та встановлення

1. Відкрийте двері багажника.

2. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

3. Від'єднайте «негативний» дріт від акумулятора.

4. Зніміть ліхтар освітлення номера:

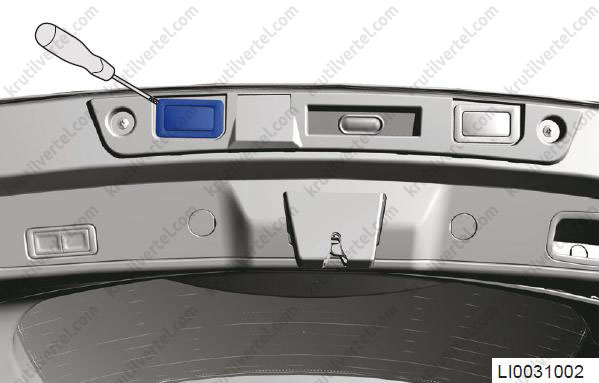

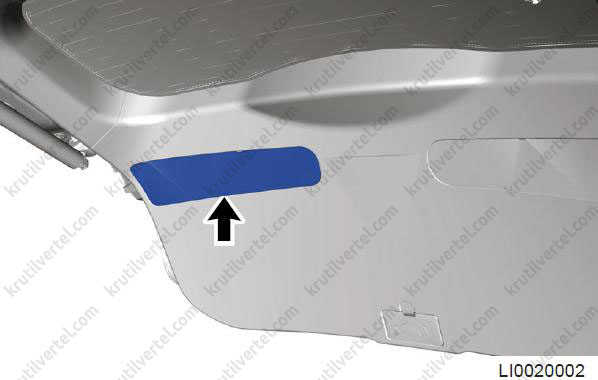

Використовуючи викрутку, обгорнуту ізолентою, підтягніть лівий ліхтар освітлення номерного знака. Від'єднайте гніздо ліворуч освітлення номерного знака та зніміть ліхтар.

5. Установка здійснюється у порядку, зворотному порядку зняття.

Додатковий стоп-сигнал

Зняття та встановлення

1. Відкрийте двері багажника.

2. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

3. Від'єднайте «негативний» дріт від акумулятора.

4. Зніміть верхнє облицювання дверей багажного відділення.

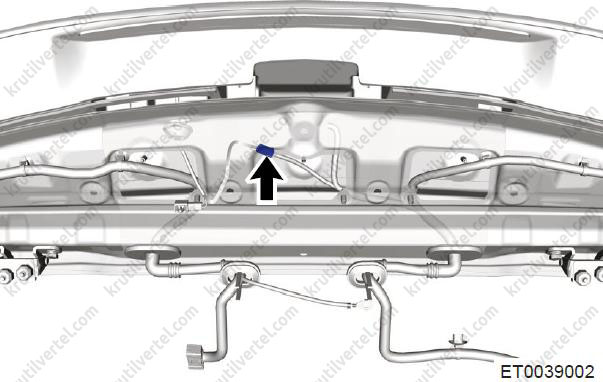

5. Зніміть додатковий стоп-сигнал:

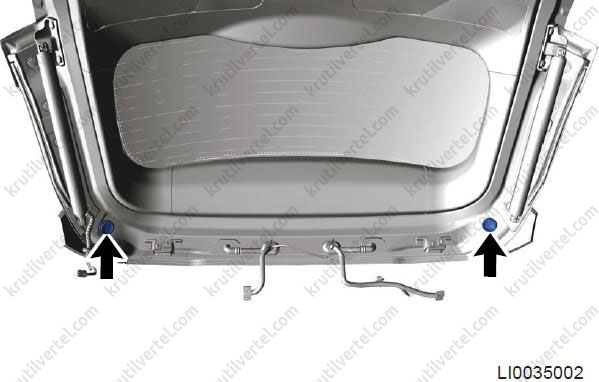

• Зніміть дві гумові заглушки (стрілки) із дверей багажника.

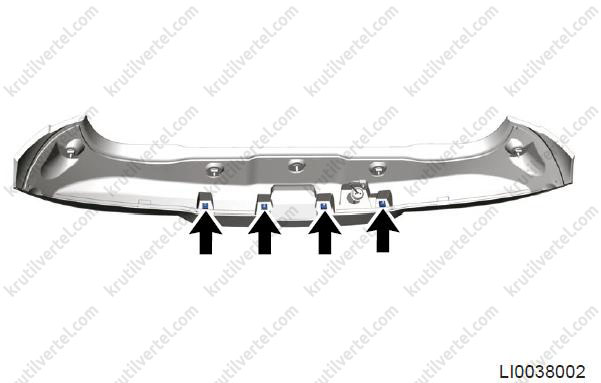

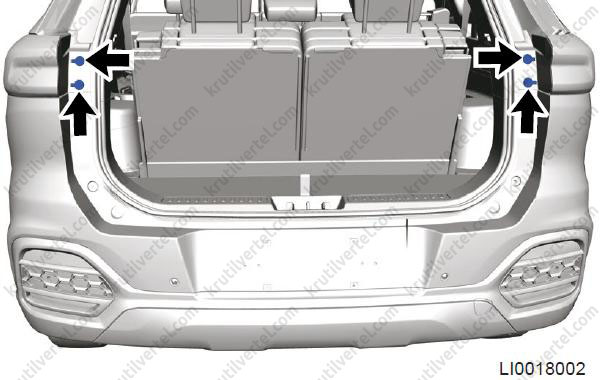

• Відкрутіть чотири гайки кріплення спойлера (стрілка) дверей багажника.

Примітка:
Момент затягування: 2 ± 0,5 Н∙м.

• Від'єднайте з'єднувач (стрілка) додаткового стоп-сигналу.

• Зніміть задній спойлер із дверей багажника.

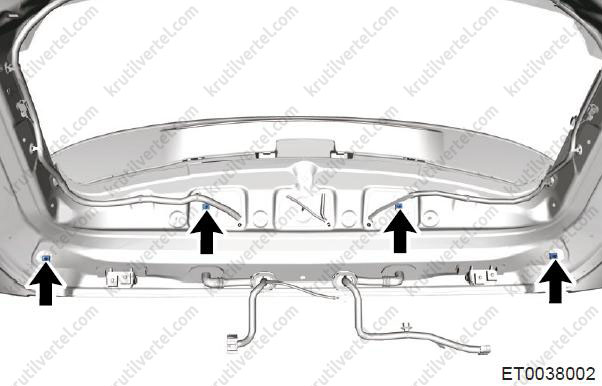

• Відкрутіть чотири гвинти (стрілки) кріплення додаткового стоп-сигналу до заднього спойлера та зніміть додатковий стоп-сигнал.

6. Установка здійснюється у порядку, зворотному порядку зняття.

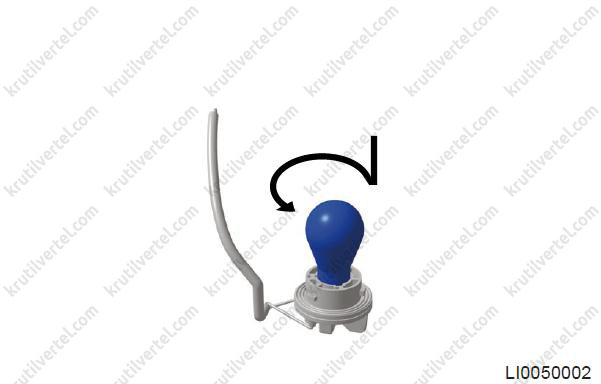

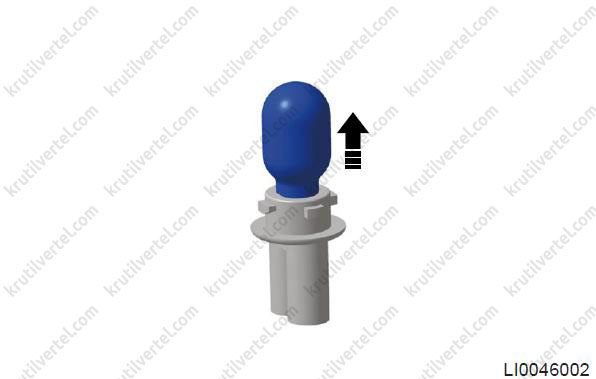

Заміна ламп

Увага:
- Використовуйте лампи, рекомендовані Chery.
- При заміні ламп не торкайтеся голими руками до нових ламп. В іншому випадку на лампах з'являться сліди жиру, що призведе до скорочення їх терміну служби.

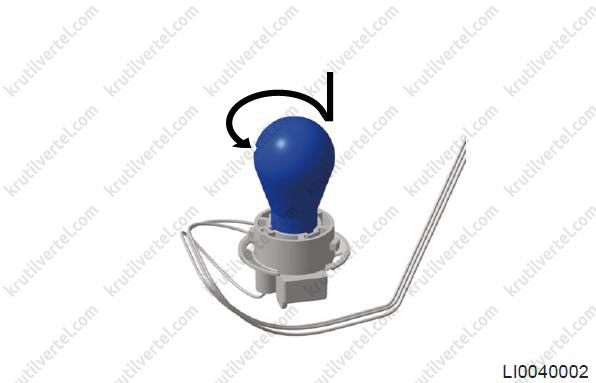

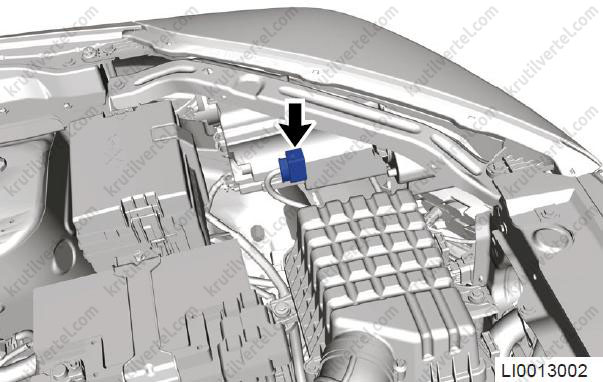

Лампа ближнього / далекого світла

Увага:
Щоб запобігти потраплянню води після заміни лампи, переконайтеся, що на місце встановлена ​​кришка корпусу блок-фари.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

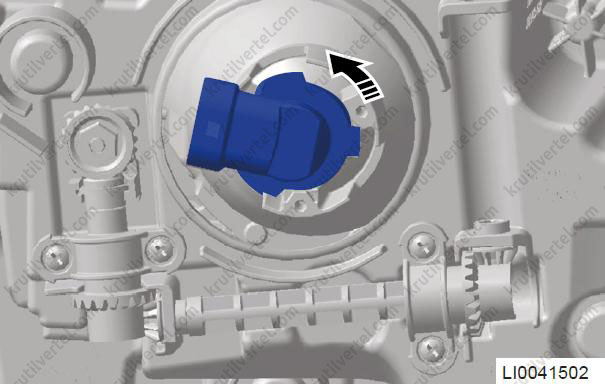

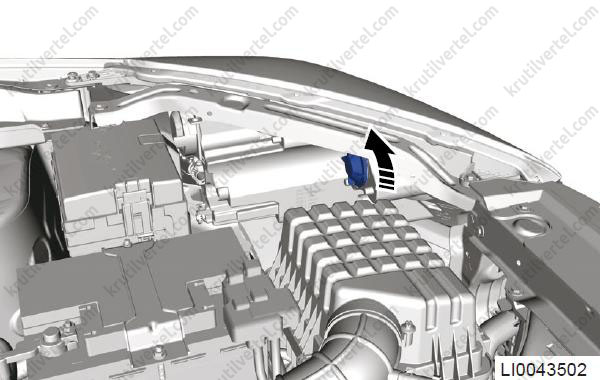

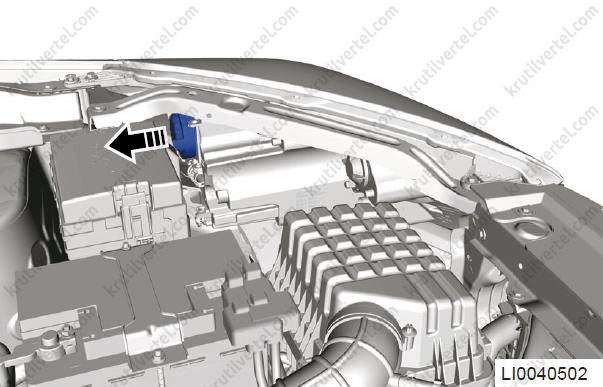

3. Зніміть лампу ближнього/дальнього світла:

• Зніміть кришку (стрілка) ламп ближнього/дальнього світла.

• Поверніть патрон лампи проти годинникової стрілки.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся, що лампа встановлена ​​на місце.
• Переконайтеся, що після встановлення лампа працює нормально.

Лампа переднього вказівника повороту

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть лампу переднього покажчика повороту:

• Поверніть патрон проти годинникової стрілки.

• Зніміть лампу переднього покажчика повороту.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся, що лампа встановлена ​​на місце.
• Переконайтеся, що після встановлення лампа працює нормально.

Лампа стоп-сигналу / лампа габаритних вогнів у задньому комбінованому ліхтарі (нерухома частина)

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

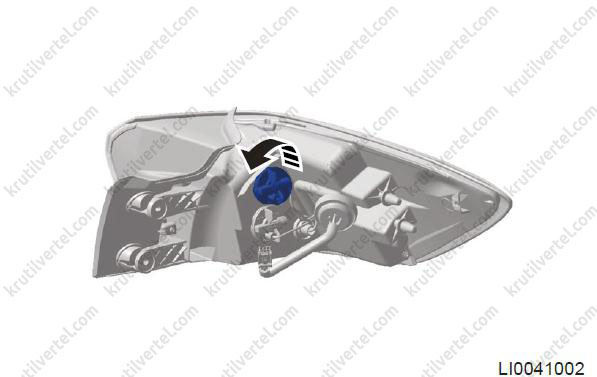

3. Зніміть лампу стоп-сигналу заднього комбінованого ліхтаря (нерухома частина):

• Зніміть задній лівий комбінований ліхтар (нерухома частина).
• Поверніть лампу стоп-сигналу проти годинникової стрілки та зніміть патрон лампи стоп-сигналу.

• Щоб зняти лампу, легко натисніть на неї і поверніть.

Увага:
Не торкайтеся голими руками до колби лампи. Тримайте лише пластикову або металеву частину лампи. Якщо лампа подряпана або падала, вона може тріснути або вийти з ладу.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся, що лампа встановлена ​​на місце.
• Переконайтеся, що після встановлення лампа працює нормально.

Лампа вказівника повороту в задньому комбінованому ліхтарі (нерухома частина)

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

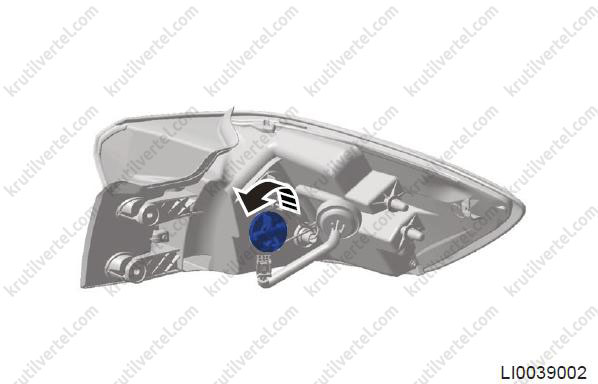

3. Зніміть лампу покажчика повороту заднього комбінованого ліхтаря (нерухома частина):

• Зніміть задній лівий комбінований ліхтар (нерухома частина).
• Поверніть лампу покажчика повороту проти годинникової стрілки та зніміть патрон лампи покажчика повороту.

• Щоб зняти лампу, легко натисніть на неї і поверніть.

Увага:
Не торкайтеся голими руками до колби лампи. Тримайте лише пластикову або металеву частину лампи. Якщо лампа подряпана або падала, вона може тріснути або вийти з ладу.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся, що лампа встановлена ​​на місце.
• Переконайтеся, що після встановлення лампа працює нормально.

Лампа ліхтаря заднього ходу (рухлива частина)

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

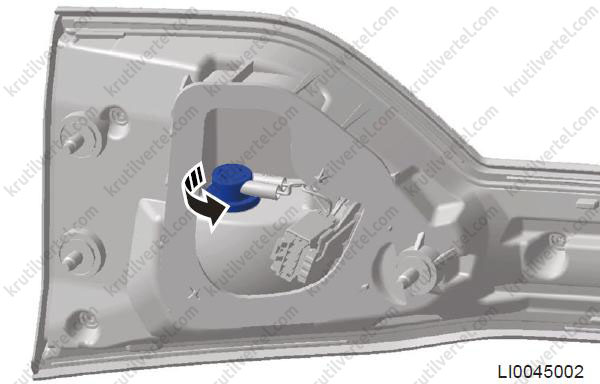

3. Зніміть лампу заднього комбінованого ліхтаря (рухлива частина):

• Зніміть задній лівий комбінований ліхтар (рухлива частина).
• Поверніть патрон лампи заднього ходу проти годинникової стрілки та вийміть лампу заднього ходу.

• Злегка потягніть за лампу у напрямку стрілки.

Увага:
Не торкайтеся голими руками до колби лампи. Тримайте лише пластикову або металеву частину лампи. Якщо лампа подряпана або падала, вона може тріснути або вийти з ладу.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся, що лампа встановлена ​​на місце.
• Переконайтеся, що після встановлення лампа працює нормально.

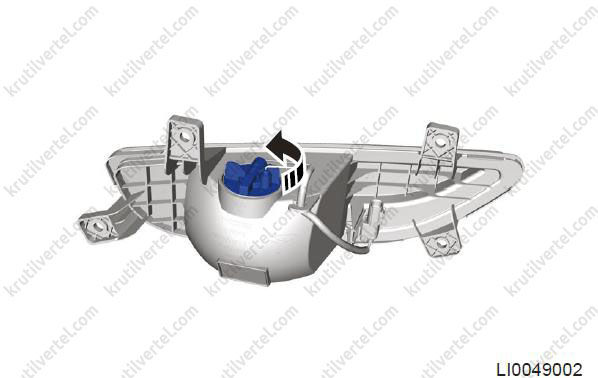

Лампа заднього протитуманного ліхтаря

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть лампу заднього протитуманного ліхтаря:

• Зніміть протитуманний задній ліхтар.
• Поверніть патрон заднього протитуманного ліхтаря проти годинникової стрілки та зніміть лампу заднього протитуманного ліхтаря.

• Щоб зняти лампу, легко натисніть на неї і поверніть.

Увага:
Не торкайтеся голими руками до колби лампи. Тримайте лише пластикову або металеву частину лампи. Якщо лампа подряпана або падала, вона може тріснути або вийти з ладу.

4. Установка здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте таке:

• Переконайтеся, що лампа встановлена ​​на місце.
• Переконайтеся, що після встановлення лампа працює нормально.
