Сидіння Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)

2. Сидіння

Загальна інформація

Передні сидіння можуть зрушуватися вперед і назад за допомогою перемикача електроприводу поздовжнього регулювання та регулюватися по висоті за допомогою перемикача регулювання висоти (доступно тільки для сидіння водія). Нахил спинки сидіння регулюється за допомогою перемикача регулювання кута нахилу спинки сидіння.

Сидіння другого ряду можна зрушуватися вперед і назад за допомогою рукоятки поздовжнього регулювання. Спинки сидінь можна скласти, потягнувши механізм розблокування. Це дозволить збільшити об'єм багажного відділення автомобіля (ліве сидіння другого ряду оснащується функцією EASYENTRY, що спрощує доступ до сидінь третього ряду. Вона дозволяє скласти спинку і зрушити сидіння вперед, просто утримуючи кнопку на зовнішній частині спинки сидіння).

Сидіння третього ряду не регулюються; проте спинку сидіння можна скласти, потягнувши за механізм розблокування, та збільшити об'єм багажного відділення автомобіля.

Увага:
- Щоб уникнути нещасних випадків при знятті/встановленні будь-якого сидіння обов'язково використовуйте засоби індивідуального захисту.
- При знятті/встановленні будь-якого сидіння необхідно докласти достатнього зусилля. Виключіть грубі дії.
- НЕ подряпайте оздоблення салону та лакофарбове покриття кузова при знятті/встановленні будь-якого сидіння.

Переднє сидіння

Зняття та встановлення

Примітка:
При знятті/встановленні сидіння переднього пасажира та сидіння водія виконуються аналогічні процедури. Процедури, наведені нижче, стосуються зняття/встановлення сидіння водія.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Зніміть підголовник сидіння водія:

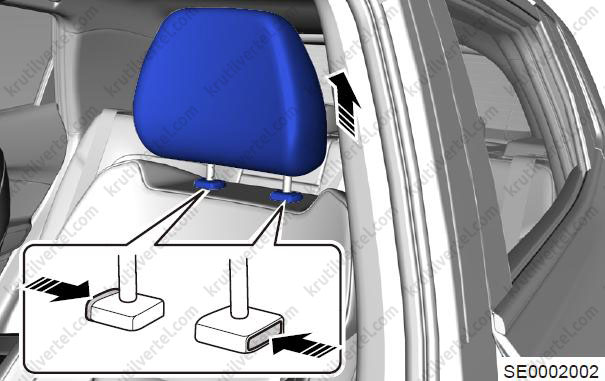

Натисніть кнопку фіксатора на направляючій втулці підголівника сидіння та зніміть підголівник сидіння водія (див. малюнок).

3. Зніміть водійське сидіння:

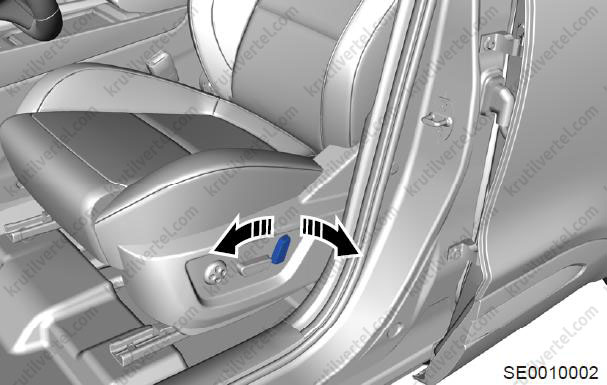

• Натисніть перемикач електроприводу поздовжнього регулювання та перемістіть сидіння в крайнє заднє положення (див. малюнок).

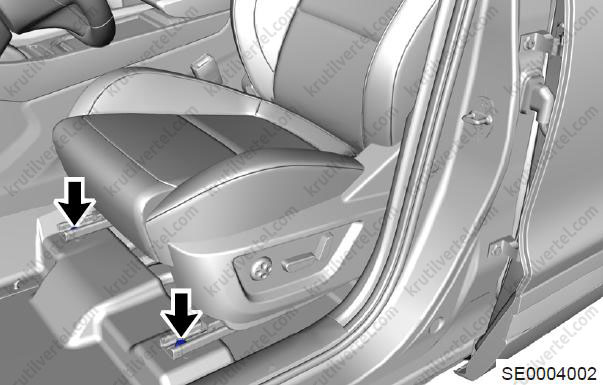

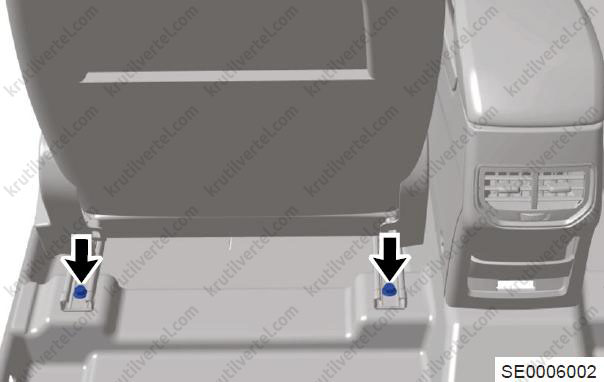

• Поверніть два болта (стрілки) кріплення в передній частині сидіння.

Примітка:
Момент затягування: 50 ± 5,0 Н·м.

• Натисніть перемикач електроприводу поздовжнього регулювання та перемістіть сидіння у крайнє переднє положення (див. малюнок).

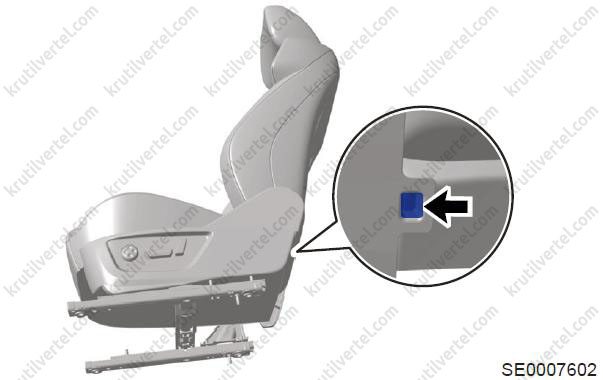

• Відкрутіть два болта (стрілки) кріплення зі зворотного боку сидіння.

Примітка:
Момент затягування: 50 ± 5,0 Н·м.

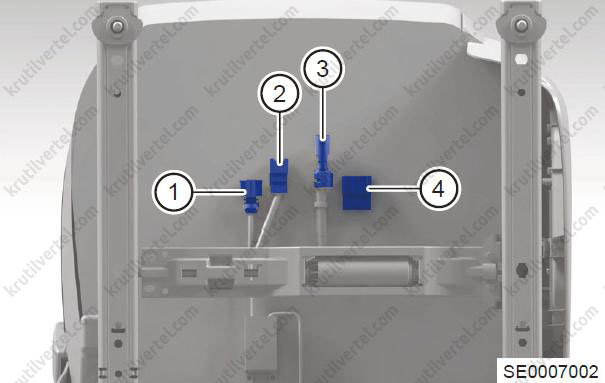

• Від'єднайте роз'єм (1) подушки безпеки водія, роз'єм (2) модуля сидіння, роз'єм (3) бічної подушки безпеки та роз'єм (4) електроприводу регулювання сидіння.

• Зніміть водійське сидіння.

4. Зніміть внутрішній кожух водія:

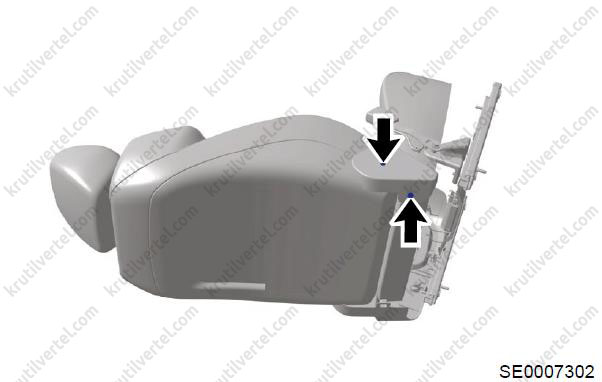

• Відкрутіть два гвинти (стрілки) кріплення внутрішнього кожуха сидіння водія.

Примітка:
Момент затягування: 1,5±0,5 Н·м.

• Зніміть внутрішній кожух водія.

5. Зніміть зовнішній кожух водія:

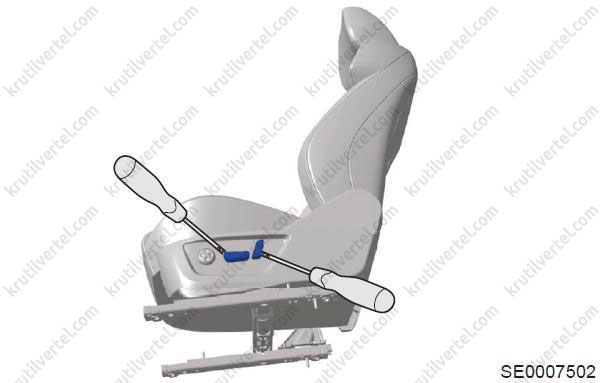

• За допомогою шліцевої викрутки, оберненої захисною стрічкою, звільніть перемикачі регулювання сидіння.

• Відкрутіть гвинт (стрілка) кріплення зовнішнього кожуха сидіння.

Примітка:
Момент затягування: 1,5±0,5 Н·м.

• Послабте фіксатор зовнішнього кожуха сидіння водія та зніміть кожух.

6. Зніміть перемикач електроприводу:

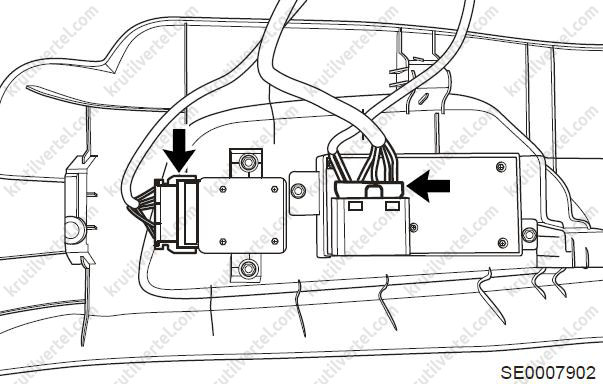

• Від'єднайте роз'єм (стрілку) від перемикача електроприводу регулювання сидіння.

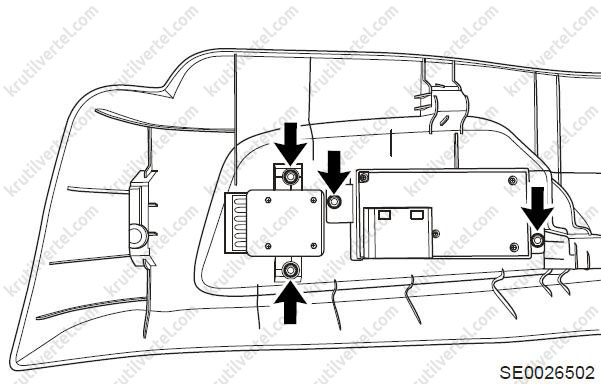

• Відкрутіть чотири гвинти (стрілки) кріплення перемикача електропривода регулювання сидіння.

• Зніміть перемикач електроприводу регулювання сидіння.

7. Встановлення здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при установці сидіння дотримуйтесь обережності, щоб не подряпати та не пошкодити килимок.

Перевірка

Після завершення встановлення переконайтеся, що всі основні функції сидіння працюють нормально:

1. При переміщенні сидіння в крайнє переднє та крайнє заднє положення шляхом натискання перемикача електроприводу поздовжнього регулювання перевірте наявність таких несправностей: утруднене переміщення, високий опір зсуву, заклинювання, шум електроприводу. У разі виникнення вищезгаданих умов здійсніть своєчасний ремонт або заміну.

2. Нахиліть спинку сидіння на максимальний і мінімальний кут, натиснувши перемикач електроприводу регулювання нахилу спинки, і переконайтеся у відсутності наступних несправностей: надлишковий нахил, заклинювання, шум електроприводу тощо.

3. Нахиліть подушку сидіння на максимальний та мінімальний кут, натиснувши перемикач електроприводу регулювання висоти (доступно тільки для сидіння водія), та перевірте наявність таких несправностей: утруднена зміна положення, заклинювання, шум електроприводу тощо. При виникненні вищевказаних умов.

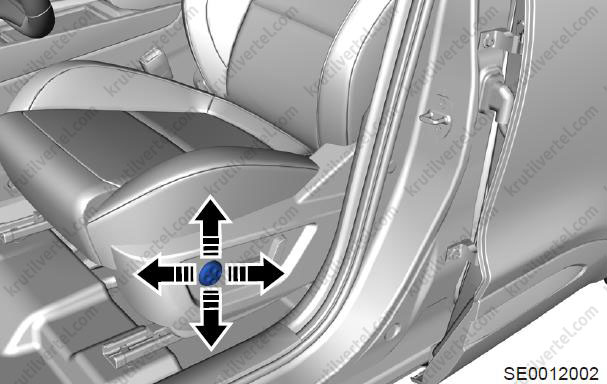

4. За допомогою перемикача електроприводу регулювання поперекової опори перемістіть її в крайні положення (верхнє, нижнє, ліве, праве) і перевірте наявність наступних несправностей: утруднене переміщення, витік повітря, шум повітряного насоса і т. д. При виникненні вищезазначених умов здійсніть своєчасно.

5. При включеному запалюванні індикатор непристебнутого ременя безпеки повинен горіти і гаснути після пристібання ременя (стосується тільки сидінь з функцією нагадування про непристебнутий ремень безпеки).

6. Якщо сидіння переднього пасажира оснащене функцією попередження про непристебнутий ремен, відповідний індикатор на комбінації приладів повинен горіти, коли на сидінні є пасажир і ремінь безпеки не пристебнутий. Після пристібання ременя індикатор повинен згасати.

7. Перевірте датчик визначення наявності пасажира на передньому сидінні:

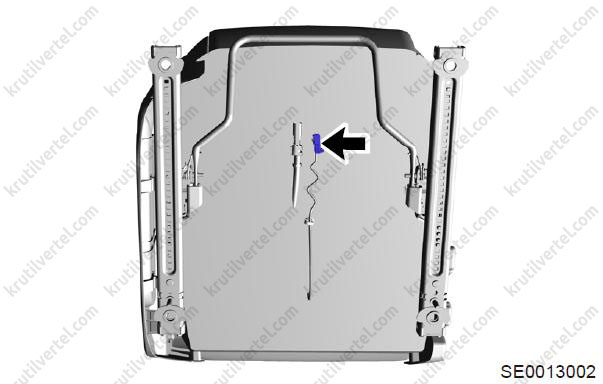

• Від'єднайте роз'єм (стрілка) джгута проводів датчика визначення наявності пасажира на передньому сидінні.

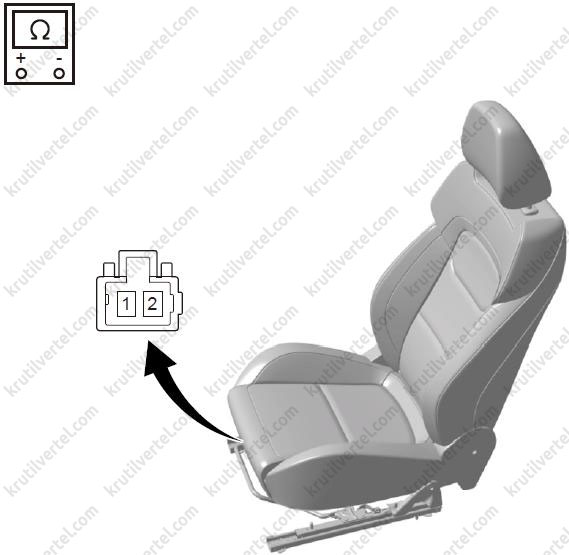

• За допомогою цифрового мультиметра виміряйте опір датчика визначення наявності пасажира на передньому сидінні, стандартне значення опору якого вказано в таблиці:

Сидіння другого ряду

Зняття та встановлення

Примітка:
Для лівого та правого сидінь другого ряду використовується аналогічна процедура. Процедури, наведені нижче, стосуються лівого сидіння другого ряду.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть підголовник:

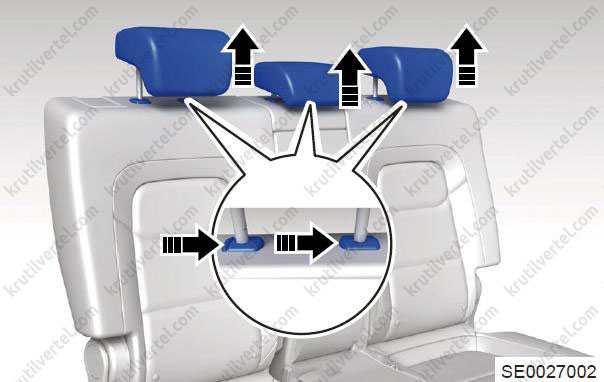

Натисніть кнопку фіксатора на направляючій втулці підголівника сидіння та зніміть підголівник сидіння другого ряду (див. малюнок).

4. Зніміть ліве сидіння другого ряду:

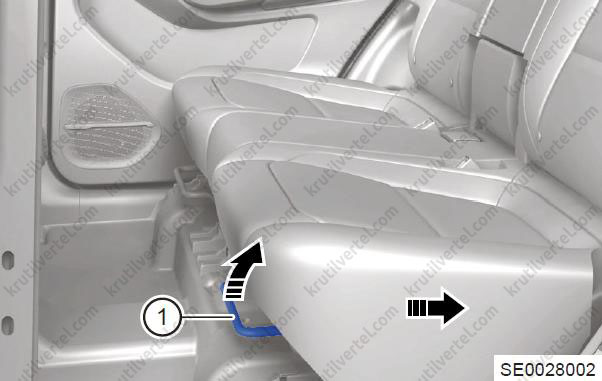

• Потягніть ручку (1) регулювання лівого сидіння другого ряду та перемістіть сидіння в крайнє заднє положення (стрілка).

• Поверніть два болта (стрілки) кріплення в передній частині лівого сидіння другого ряду.

Примітка:
Момент затягування: 50 ± 5,0 Н·м.

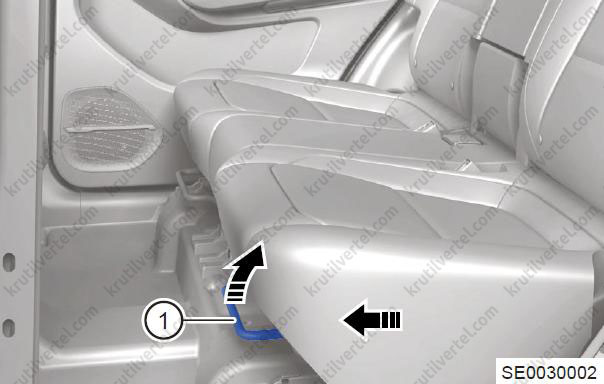

• Потягніть ручку (1) регулювання лівого сидіння другого ряду і перемістіть сидіння в крайнє переднє положення (стрілка).

• За допомогою викрутки, обгорнутої захисною стрічкою, обережно звільніть пластикову накладку болта зі зворотного боку сидіння.

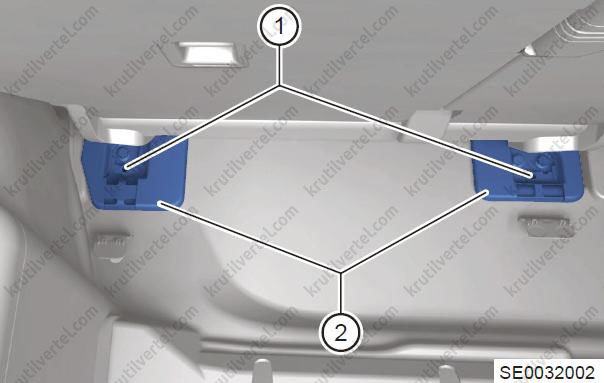

• Відкрутіть два гвинти (1) кріплення та зніміть пластикові накладки (2).

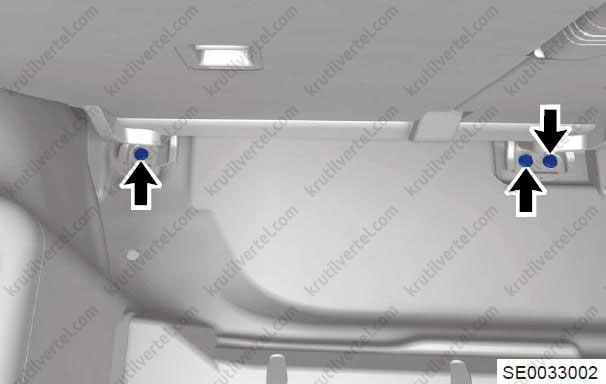

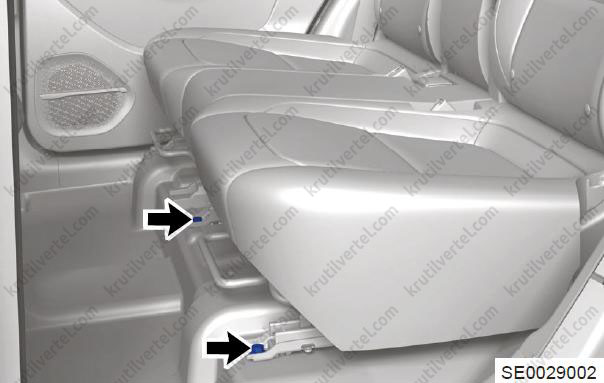

• Відкрутіть три болта (стрілки) кріплення зі зворотного боку сидіння.

Примітка:
На правому сидінні встановлено два болти
Момент затягування: 50 ± 5,0 Н·м.

• Зніміть ліве сидіння другого ряду.

5. Встановлення здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при установці сидіння дотримуйтесь обережності, щоб не подряпати та не пошкодити килимок.

Розбирання та повторне складання

1. Зніміть центральний підлокітник сидіння другого ряду:

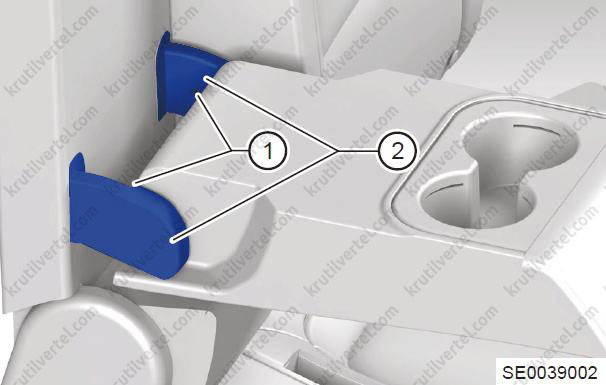

• Відкрутіть два гвинти (1) кріплення декоративної накладки центрального підлокітника та зніміть накладки (2).

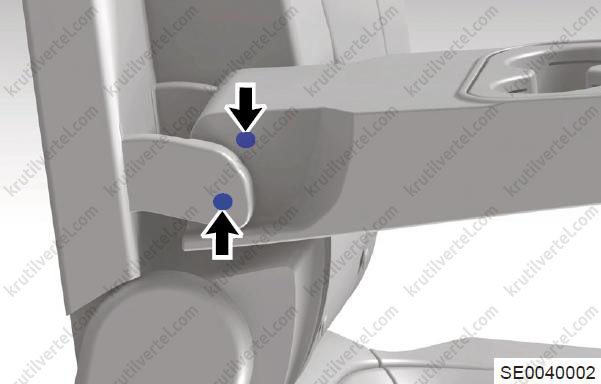

• Відкрутіть два болта (стрілки) кріплення центрального підлокітника.

• Зніміть центральний підлокітник.

2. Зніміть ручку регулювання нахилу спинки сидіння:

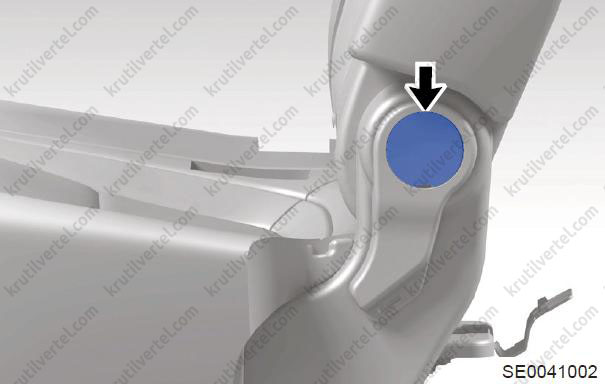

• За допомогою викрутки, обгорнутої захисною стрічкою, зніміть кришку рукоятки (стрілка).

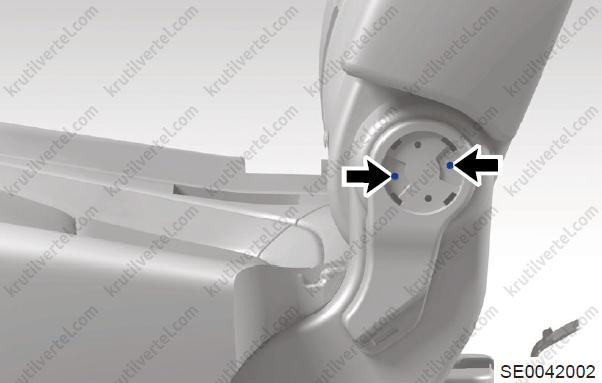

• Відкрутіть два гвинти (стрілки) кріплення регулювальної рукоятки.

• Зніміть ручку регулювання нахилу спинки сидіння.

3. Зніміть декоративну накладку ременя безпеки сидіння другого ряду:

Відкрутіть гвинти (стрілки) кріплення декоративної накладки ременя безпеки сидіння другого ряду та зніміть декоративну накладку (1).

4. Зніміть декоративну накладку кріплення дитячого утримуючого пристрою (як приклад взято ліву сторону):

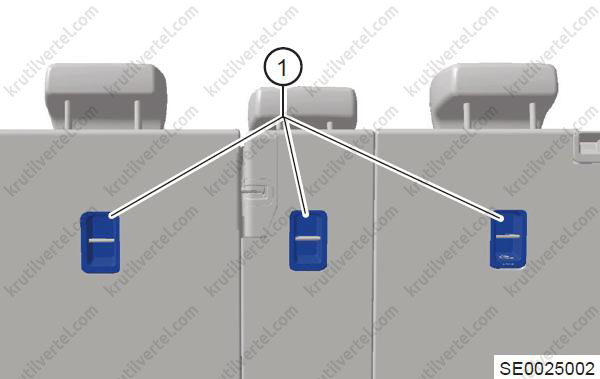

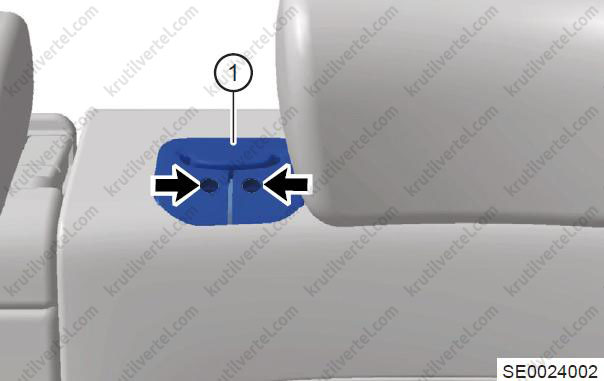

За допомогою знімачів панелей обробки салону звільніть ліве кріплення (1) дитячого утримуючого пристрою.

5. Зніміть напрямну втулку підголівника сидіння другого ряду (як приклад взято ліву сторону):

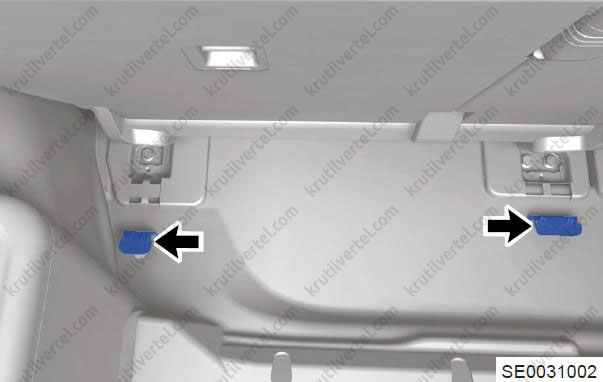

• Розстебніть блискавки (стрілки) зі зворотного боку спинки сидіння другого ряду.

• Зніміть пластикову накладку спинки сидіння.

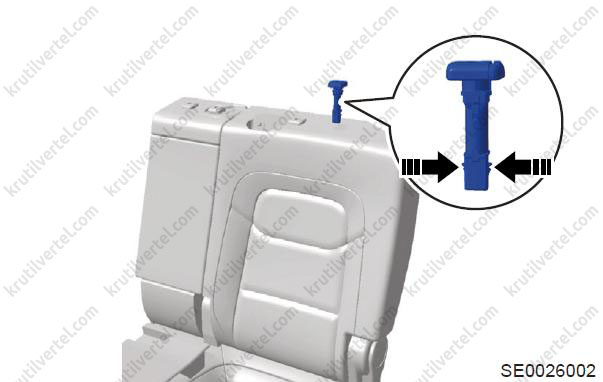

• Натисніть та утримуйте нижню частину напрямної втулки підголівника сидіння в напрямку стрілки, як показано на малюнку, та зніміть напрямну втулку.

6. Складання проводиться в порядку, зворотному порядку розбирання, при цьому враховуйте наступне:

• Під час складання сидіння другого ряду будьте обережні, щоб не пошкодити чохол.
• Під час збирання сидіння другого ряду замініть пошкоджені фіксатори та стрічку.
• Під час збирання сидіння другого ряду зберігайте чохол сидіння в чистоті та порядку і намагайтеся запобігти утворенню складок.

Перевірка

Після завершення встановлення переконайтеся, що всі основні функції сидіння другого ряду працюють нормально:

1. Сидіння має зрушуватися плавно, без заїдання, надмірного опору чи ненормального шуму.

2. Сидіння другого ряду складається та розкладається. При цьому не повинно виникати труднощів, а сидіння повинне легко блокуватися та розблоковуватися. При перевертанні не повинно виникати жодних сторонніх шумів.

3. Замок ременя безпеки лівого/правого сидіння другого ряду повинен бути акуратно встановлений у напрямну замка на подушці сидіння.

4. Підлокітник другого ряду працює плавно, після складання він повинен перебувати на одному рівні зі спинкою, а зовнішня оббивка має бути в хорошому стані.

5. Функція EASYENTRY лівого сидіння другого ряду має спрощувати доступ до сидіння третього ряду.

6. Переконайтеся у відсутності заклинювання або стороннього шуму і т.д., під час висування та утоплення підголівника сидіння другого ряду. У разі виникнення вищезгаданих умов здійсніть своєчасний ремонт або заміну.

Сидіння третього ряду

Зняття та встановлення

Примітка:
Для лівого та правого сидіння третього ряду виконуйте аналогічні процедури. Процедури, наведені нижче, стосуються лівого сидіння третього ряду.

1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).

2. Від'єднайте «негативний» дріт від акумулятора.

3. Зніміть килимок та фальшпідлогу багажного відділення.

4. Вийміть ящик для зберігання та бортовий комплект інструментів.

5. Встановіть подушку сидіння в робоче положення та зніміть підголівник заднього сидіння:

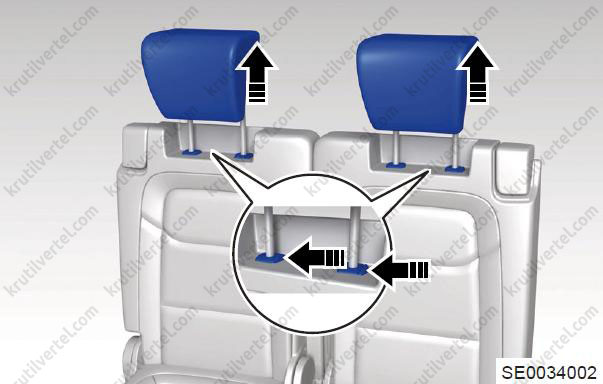

• Натисніть кнопку фіксатора на направляючій втулці підголівника сидіння та зніміть підголівник сидіння третього ряду (див. малюнок).

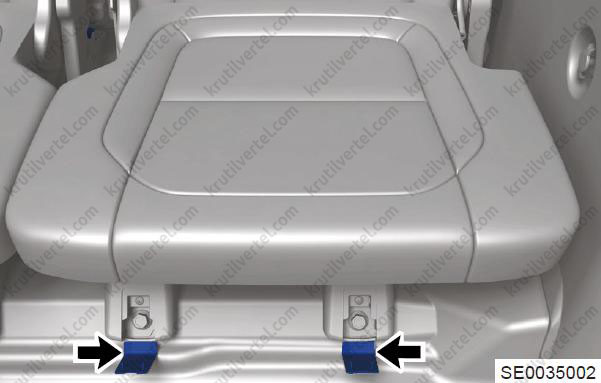

• За допомогою викрутки, оберненої захисною стрічкою, звільніть пластикові заглушки (стрілки) болтів кріплення передньої частини подушки сидіння третього ряду до кузова автомобіля.

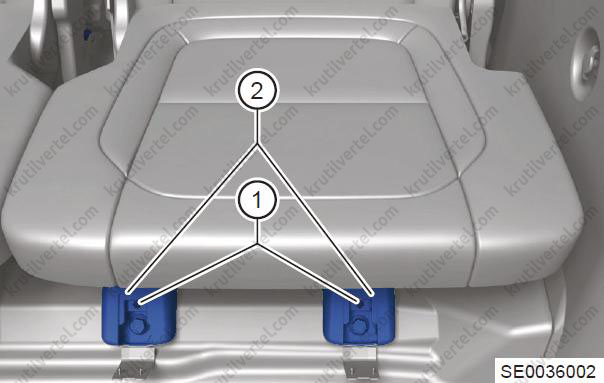

• Відкрутіть два гвинти (1) кріплення пластикової накладки та зніміть пластикові накладки (2).

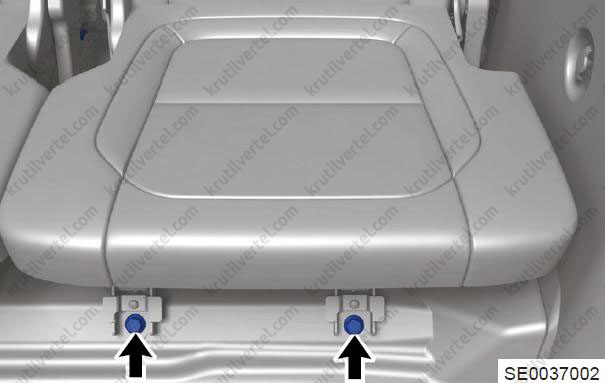

• Відкрутіть болти (стрілки) кріплення передньої частини подушки сидіння третього ряду до кузова автомобіля.

Примітка:
Момент затягування: 50 ± 5,0 Н·м.

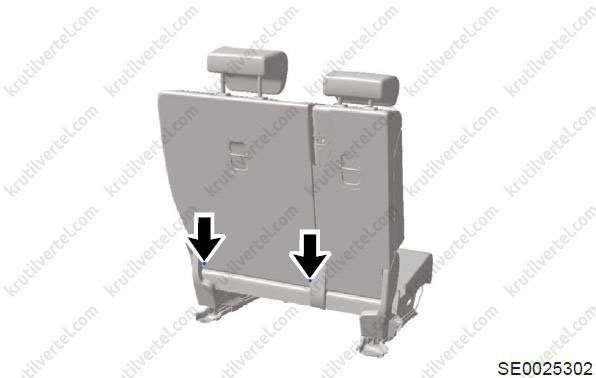

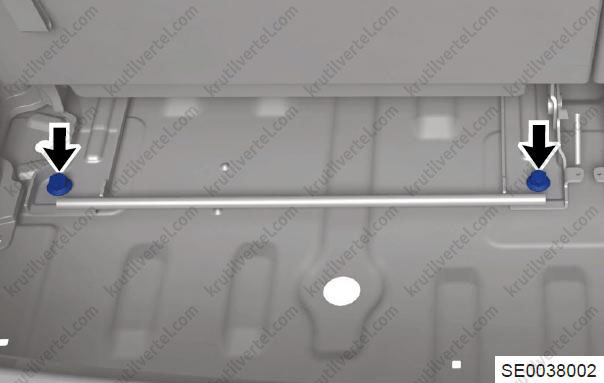

• Відкрутіть болти (стрілки) кріплення задньої частини подушки сидіння третього ряду до кузова.

Примітка:
Момент затягування: 50 ± 5,0 Н·м.

• Зніміть ліве сидіння третього ряду.

6. Встановлення здійснюється в порядку, зворотному порядку зняття, при цьому враховуйте наступне: при установці сидіння дотримуйтесь обережності, щоб не подряпати та не пошкодити килимок.

Перевірка

Після завершення встановлення переконайтеся, що всі основні функції сидіння третього ряду працюють нормально:

1. На поверхні тканинної оббивки сидіння відсутні складки або сліди зношування, спричинені установкою.

2. Сидіння третього ряду складається. При цьому не повинно виникати труднощів, і сидіння повинне легко блокуватись та розблоковуватись. При перевертанні не повинно виникати жодних сторонніх шумів.

3. Зазор між лівим/правим сидінням третього ряду має бути однаковим.

4. Замок ременя безпеки лівого/правого сидіння третього ряду повинен бути акуратно встановлений у напрямну замка на подушці сидіння.

5. Ліве та праве сидіння третього ряду можна скласти врівень із підлогою багажного відділення.
