Модуль керування двигуном (ECM) Chery Tiggo 8 з 2018 року випуску (з урахуванням оновлення 2022 року)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Chery, моменти затягування Chery, система живлення дизельних двигунів Chery, електросхема Chery Tiggo, моменти затягування Chery Tiggo, система живлення дизельних двигунів Chery Tiggo
3. Модуль керування двигуном (ECM)
Принцип дії
Модуль управління двигуном - це заздалегідь запрограмований мікропроцесорний цифровий блок, який використовується для регулювання моменту запалювання, складу паливоповітряної суміші, управління системою зниження токсичності ОГ, управління швидкістю, компресором кондиціонера, режимом холостого ходу і т. д. Модуль управління двигуном дає можливість за допомогою спеціальних параметрів. роботи двигуна.
Місце встановлення
Модуль керування двигуном (ECM), встановлений на лівій бічній направляючій колісній арці у зборі моторного відсіку, може бути знятий тільки як блок для заміни. Момент затяжки дорівнює 8 ± 2 Н∙м.
Застереження щодо встановлення
1. Під час встановлення слідкуйте за захистом від дії статичної електрики.
2. Будьте обережні і не пошкодьте контакти роз'ємів.
3. Під час встановлення не допускайте попадання вологи на контакти роз'ємів.
Часті ознаки несправності та способи перевірки
1. Ознаки несправності: двигун працює нерівно, млявий розгін, утруднений запуск/неможливість запуску, занадто високі обороти холостого ходу, підвищений вміст токсичних речовин в ОГ, несправність кондиціонера, ненормальне управління паливними форсунками, двигун глухне і т.д.
2. Типові причини несправностей, що часто зустрічаються:
- Перегорання внутрішніх компонентів ECM через електричне навантаження виконавчих пристроїв.
- Окислення друкованої плати через попадання вологи всередину блоку.
3. Запобіжні заходи при обслуговуванні:
- Без необхідності не знімайте ЄСМ під час ремонту.
- Перед зняттям ECM від'єднайте «негативний» дріт акумулятора більш ніж на одну хвилину.
- Знімайте ECM перед виконанням зварювальних робіт. Якщо він знятий правильно зберігайте ЄСМ.
- Не під'єднуйте проводи до джгута проводів ЄСМ.
4. Простий спосіб виміру:
- Підключіть роз'єм джгута проводів ECM, переведіть кнопковий вимикач запалювання в положення ON (Увімк.) і за допомогою діагностичного тестера вважайте DTC для модуля управління двигуна та потік даних (за потреби запишіть їх).
- Від'єднайте роз'єм джгута проводів ECM, переконайтеся, що ECM і джгут проводів перебувають у нормальному стані — головним чином дроти живлення та «маси».
- Переконайтеся у справності датчиків, у надійності їх вихідних сигналів та ланцюгів.
- Переконайтеся у справності виконавчих пристроїв, у надійності їх вихідних сигналів та ланцюгів.
- Виконайте перевірку з новим ECM для перевірки, чи несправність відтворюється.

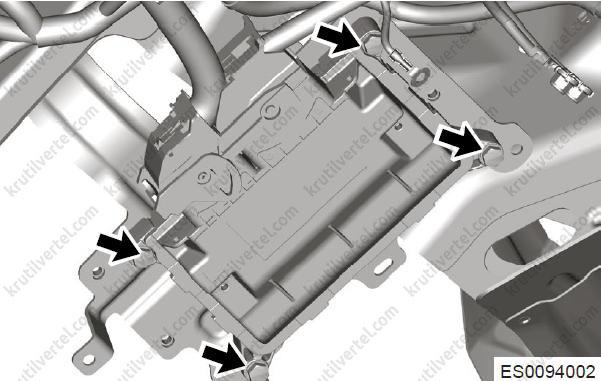

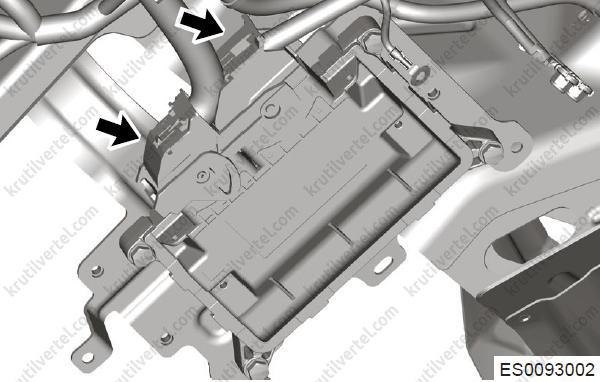

Зняття та встановлення
1. Вимкніть все електроустаткування та переведіть кнопковий вимикач запалювання в положення OFF (Вимк.).
2. Від'єднайте «негативний» дріт від акумулятора.
