8. Запуск двигуна від зовнішньої акумуляторної батареї
Запуск двигуна від зовнішньої акумуляторної батареї
Щоб уникнути важких травм і пошкодження автомобіля внаслідок неправильних дій, якщо ви не впевнені в здатності самостійно виконати описану нижче процедуру, компанія Chery настійно рекомендує вам звернутися за допомогою до кваліфікованого механіка або на сервісну станцію офіційного дилера Chery.
Увага:
- При приєднанні пускових проводів переконайтеся в тому, що вони не стосуються деталей, що обертаються в моторному відсіку.
- Напруга зовнішньої акумуляторної батареї повинна становити 12 В. Не приступайте до пуску двигуна від зовнішньої акумуляторної батареї, поки не переконайтеся, що її напруга відповідає нормі.
- Використовуйте тільки спеціальні пускові дроти.
- Не наближуйтесь до акумуляторної батареї під час запуску двигуна.
- Не куріть біля акумуляторної батареї, не користуйтеся сірниками або запальничками, не підносьте до неї відкрите полум'я.
Процедура запуску двигуна від зовнішньої акумуляторної батареї
1. Вимкніть все непотрібне електроустаткування. Якщо використовується акумуляторна батарея іншого автомобіля, переконайтеся, що автомобілі не торкаються один одного.

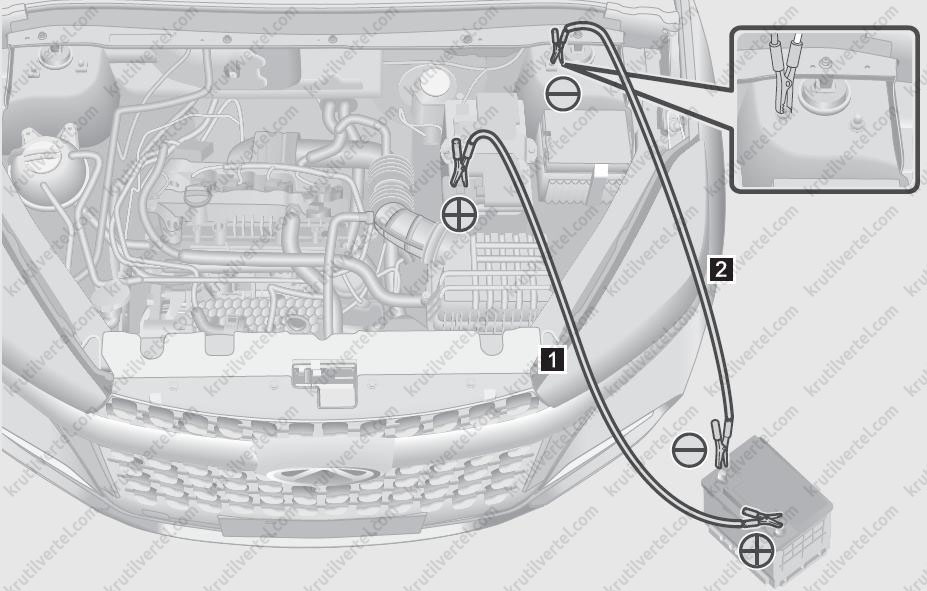

2. Приєднайте пускові дроти у наведеному нижче порядку:
пускового дроту до "позитивного" (+) полюсного виведення розрядженої акумуляторної батареї. Інший затискач «позитивного» (+) пускового дроту приєднайте до «позитивного» (+) полюсного виведення зовнішньої акумуляторної батареї.
до "негативного" (-) виведення зовнішньої акумуляторної батареї. Інший затискач «негативного» (-) пускового дроту приєднайте до незабарвленої деталі двигуна автомобіля з розрядженою акумуляторною батареєю. Переконайтеся, що дроти не торкаються деталей, що обертаються в моторному відсіку.
3. Якщо двигун автомобіля-донора заглушений, слід запустити його, дати йому попрацювати кілька хвилин, потім перевести важіль селектора в положення Р (стоянка) та легко натиснути педаль акселератора. Після цього можна приступати до пуску двигуна автомобіля з розрядженим акумулятором.
4. Від'єднайте пускові дроти в послідовності, зворотній приєднанню (спочатку «негативний» (-) провід, а потім «позитивний» (+) провід).
Увага:
- Не нахиляйте акумулятор при підключенні проводів.
- Не приєднуйте пусковий кабель до деталей, що обертаються при пуску двигуна або знаходяться поруч з деталями, що обертаються.
- Не допускайте контакту затискачів пускових дротів один з одним або з металевими деталями автомобіля.
- У разі невдалої першої спроби запуску двигуна переконайтеся в хорошому контакті затискачів на пускових дротах і повторіть спробу запуску двигуна. Якщо двигун все одно не запускається, за першої ж нагоди зверніться на сервісну станцію офіційного дилера Chery для перевірки та ремонту автомобіля.
